4G DTU+MODBUS溫濕度傳感器+MQTT連接電信云
一、材料準備
二、設備連接
2.1、插入物聯網卡/電話卡、小天線
2.2、4G DTU+USB轉232串口線接線
2.3、4G DTU+MODBUS溫濕度傳感器+USB轉485串口線接線
三、電信云物聯網平臺創建產品、設備
3.1、賬戶注冊、登入
3.2、創建產品、設備、屬性、訂閱控制Topic
四、程式下載
4.1、修改代碼
4.2、使用ST-LINK仿真器下載程式
4.3、重啟設備，完成資料上傳
一、材料準備

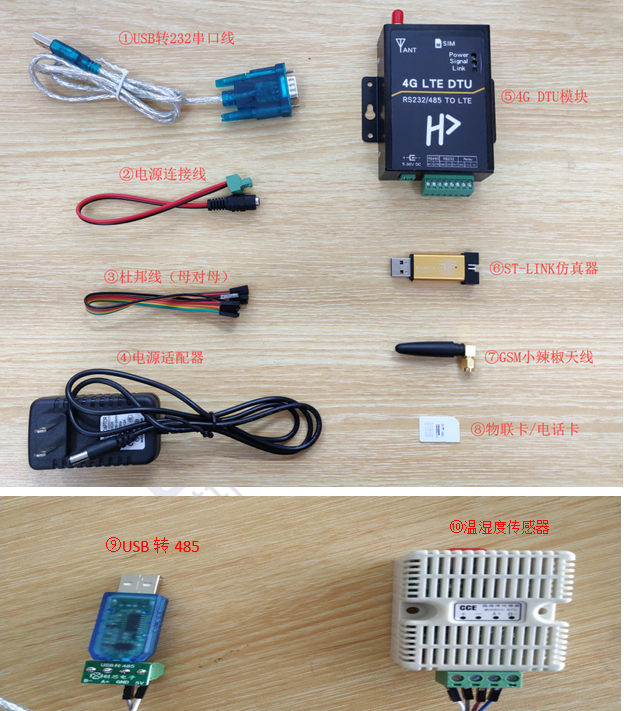

準備以下材料
二、設備連接
2.1、插入物聯網卡/電話卡、小天線

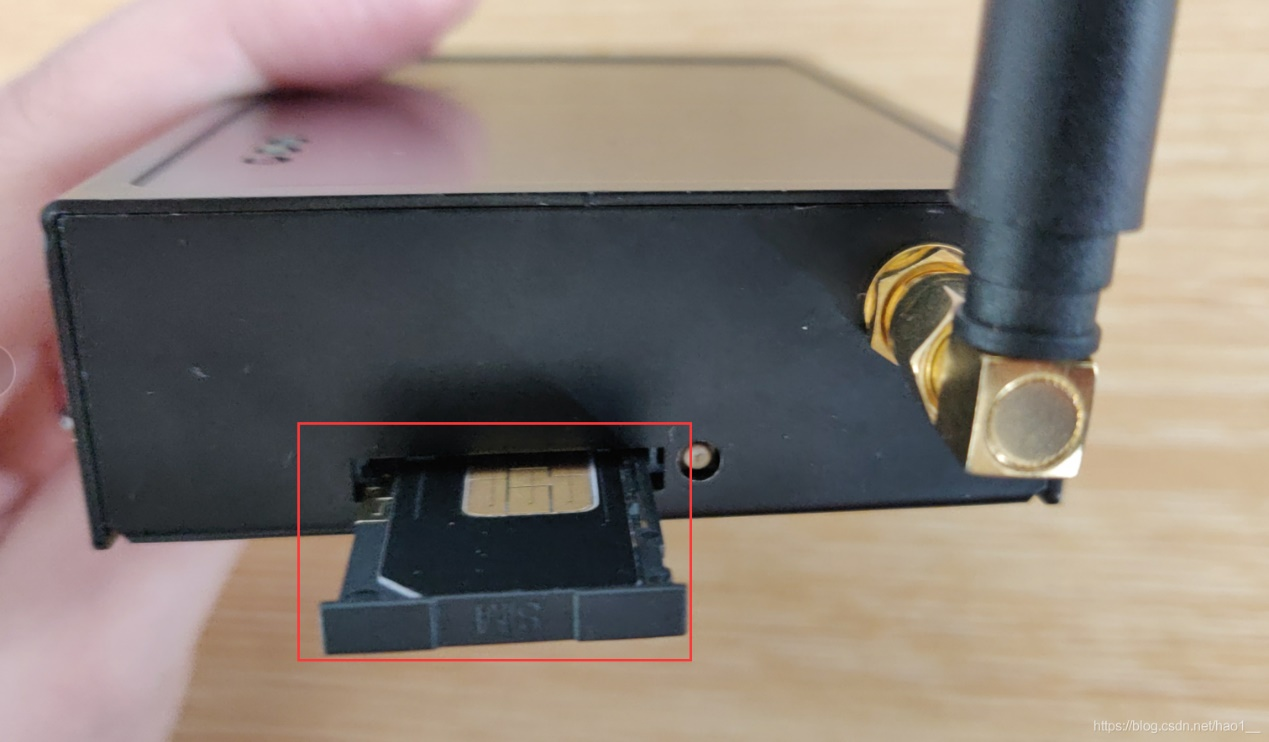

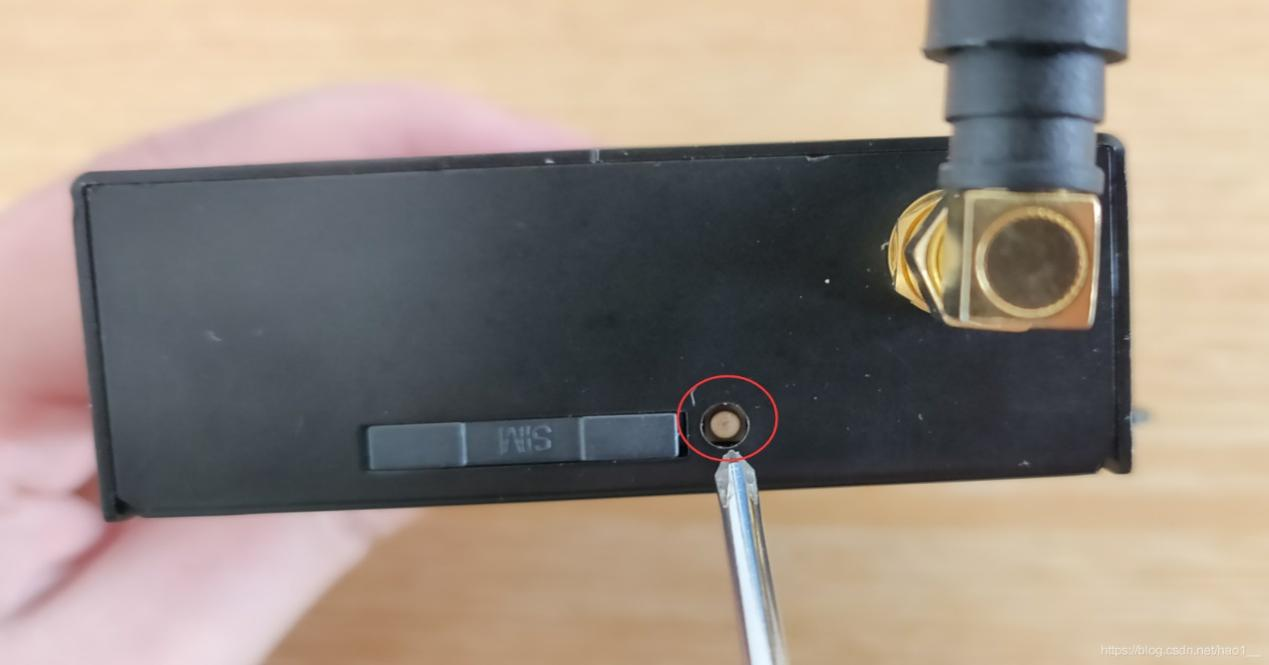

在4G DTU模塊側面找到下圖這個圓形的小孔，用螺絲刀或者類似堅硬的東西往這個原點稍微用力戳下去，
卡槽彈出來之后將物聯卡/電話卡放入，移動、聯通、電信卡都可以放入，由于該模塊的基站定位目前僅支持電信卡，建議使用電信卡，

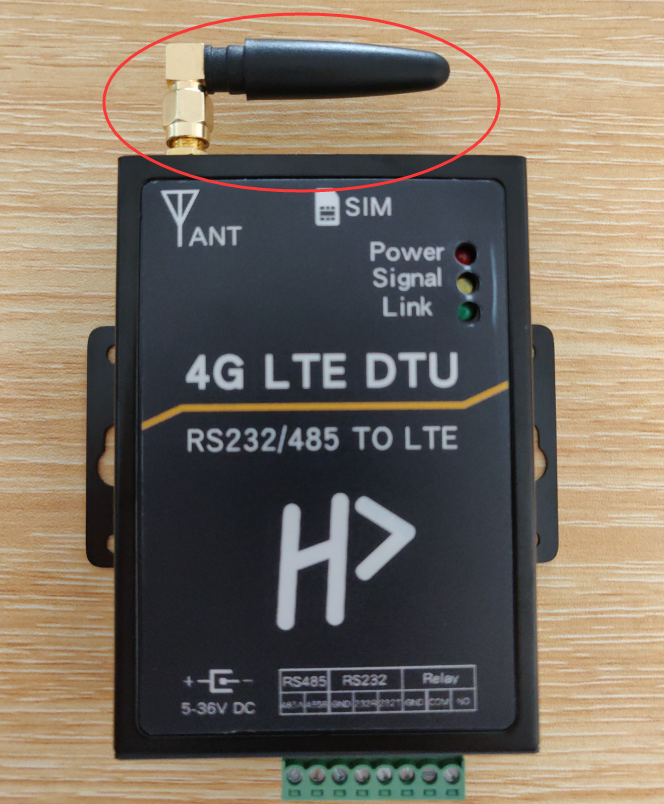

將GSM小辣椒天線接到模塊上，如下圖，
2.2、4G DTU+232轉USB模塊接線

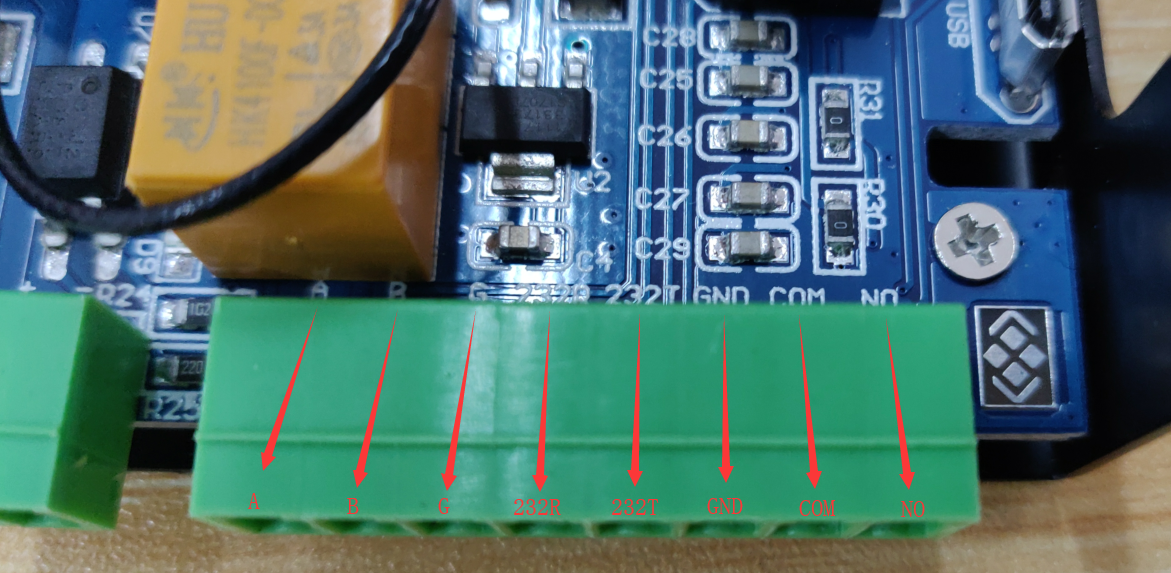

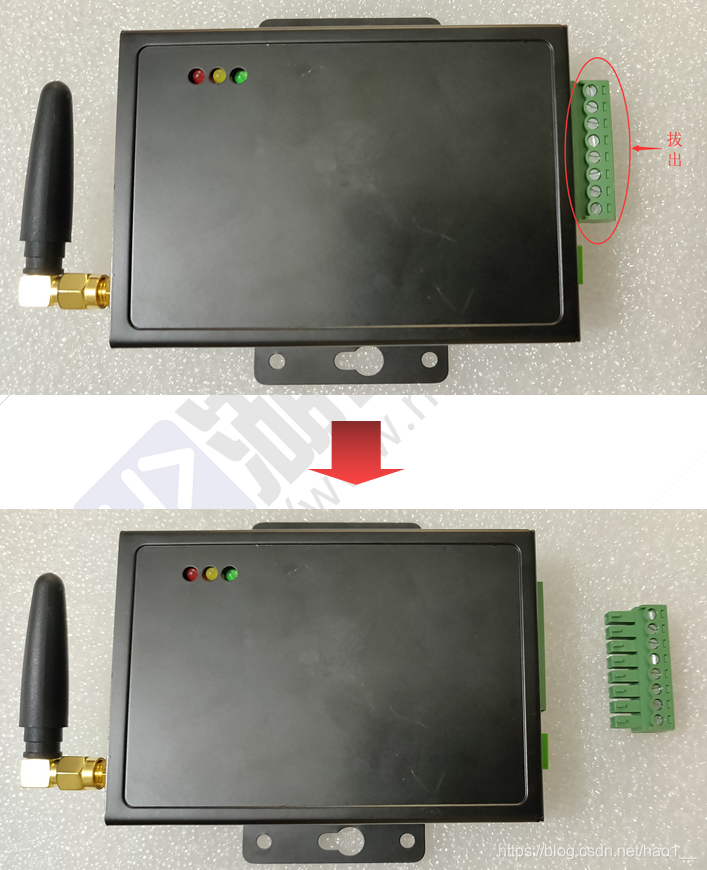

首先先把接線端子拔出（因為用的是杜邦線連接）

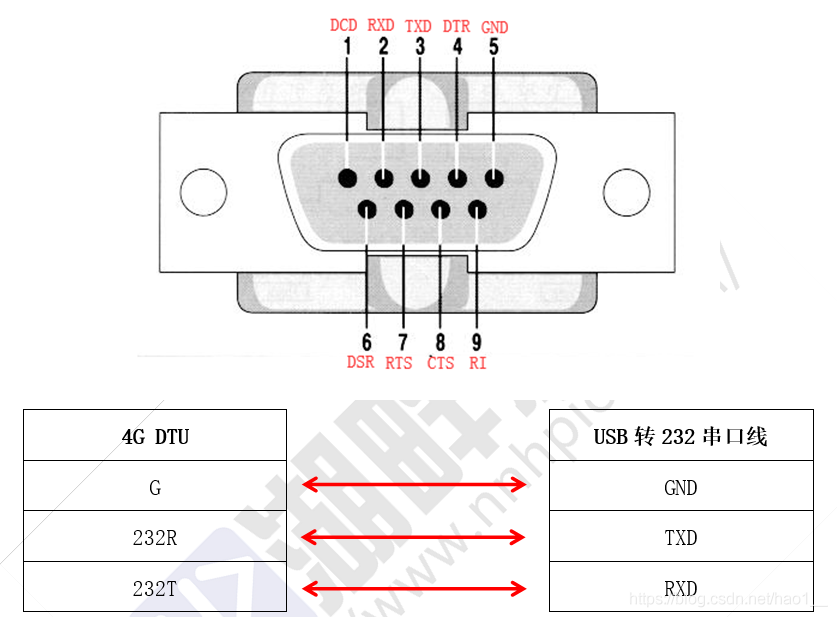

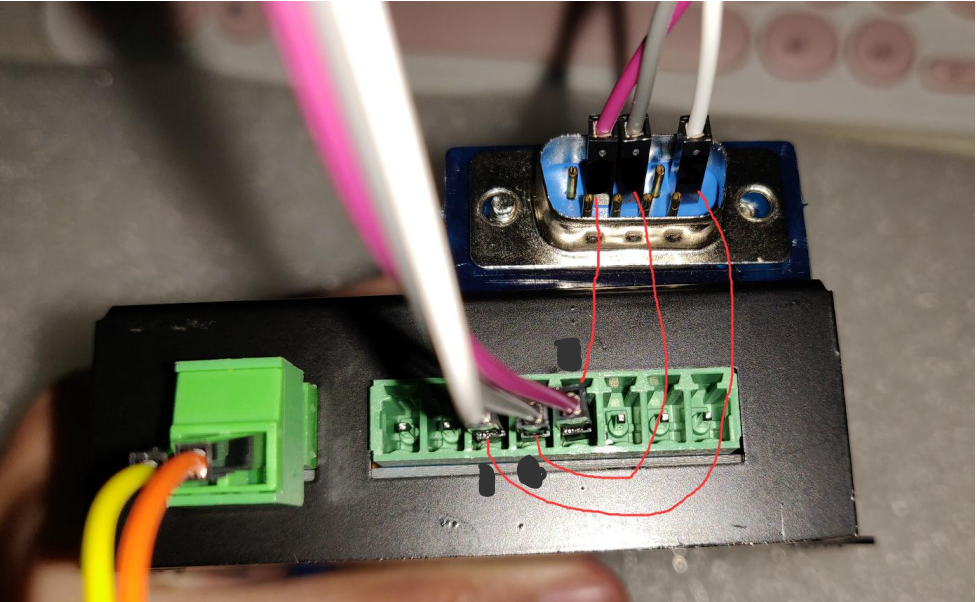

然后使用3條杜邦線接入4GDTU模塊 G，232R，232T中 （為方便說明下圖把外殼拆了）

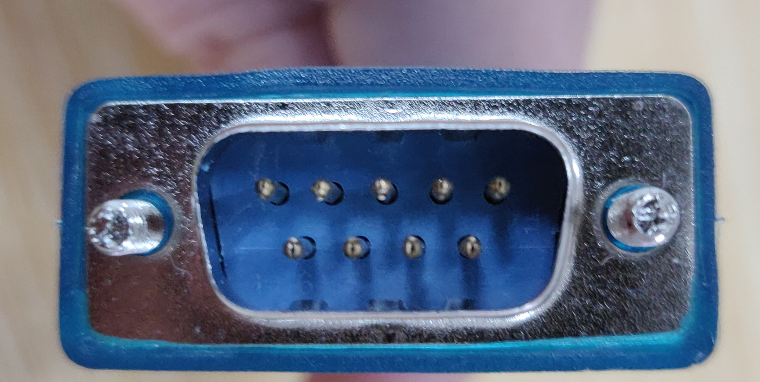

接著把另一頭杜邦線接入USB轉232串口線，USB轉232串口線的USB介面接入電腦
2.3、4G DTU+MODBUS溫濕度傳感器+USB轉485串口線接線

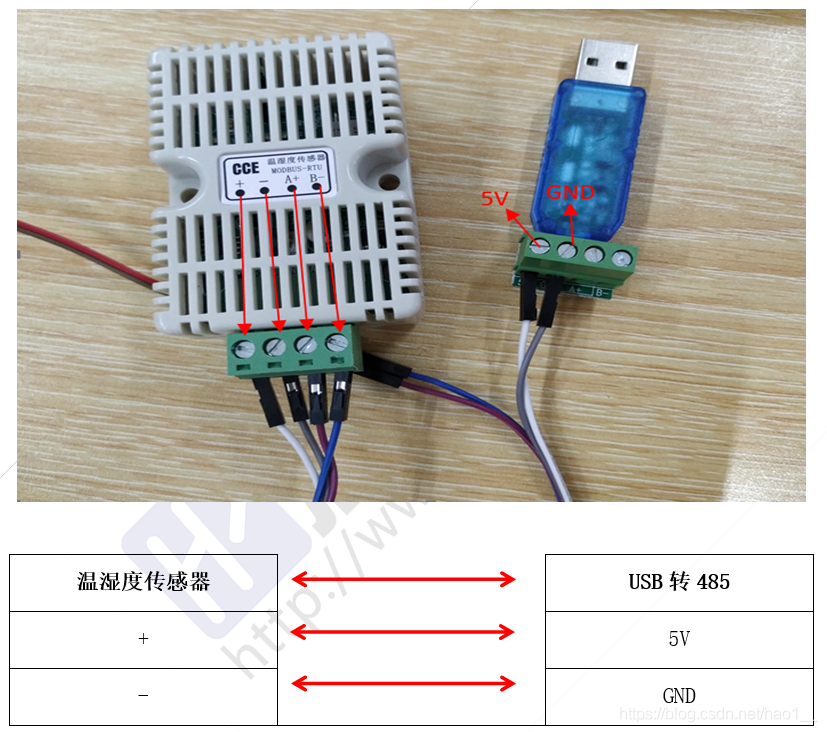

根據下圖提示，完成USB轉485和溫濕度傳感器的連接，溫濕度傳感器的+、-對應USB轉485的5V、GND

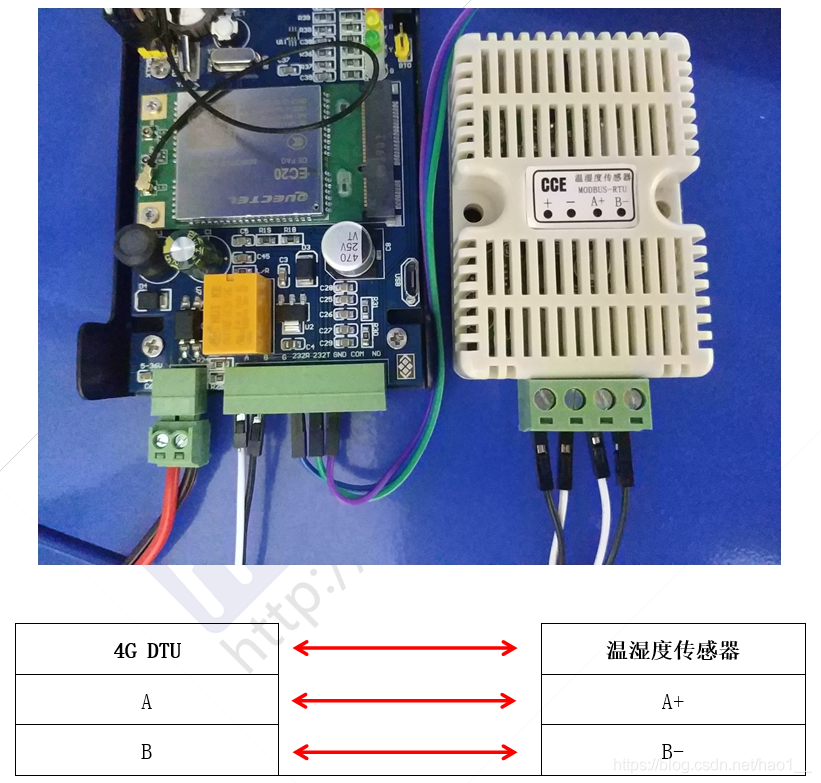

將溫濕度傳感器接入4G DTU中，根據下圖提示，完成4G DTU 和 溫濕度傳感器 的連接，4G DTU的A、B對應溫濕度傳感器的A+、B-（如要使用多個溫濕度傳感器，其接法也和這個一樣）

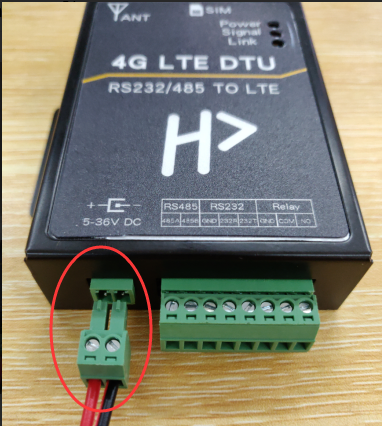

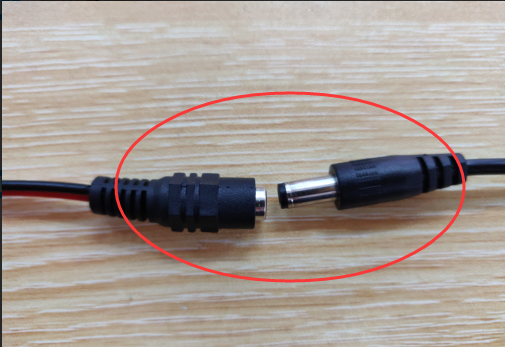

把電源連接線接入4G DTU模塊中

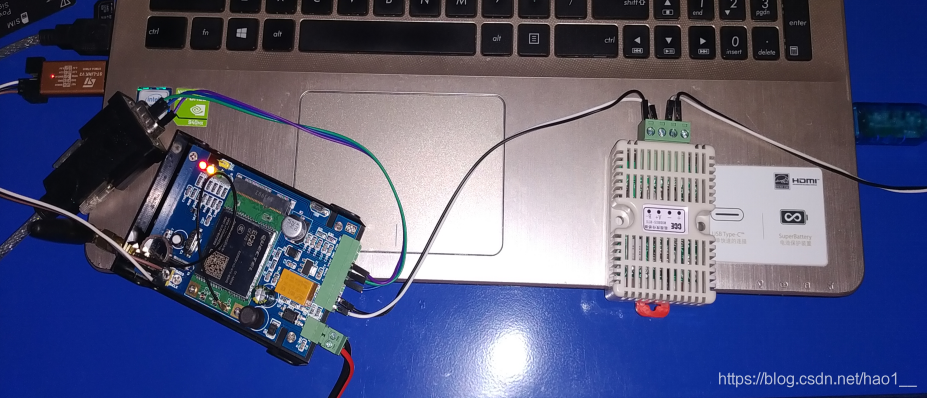

電源線另一頭接入電源配接器，將電源配接器接入插排，通電后，模塊亮起，完成的接線圖如下：
三、電信云物聯網平臺創建產品、設備
3.1、賬戶注冊、登入
電信云：https://www.ctwing.cn

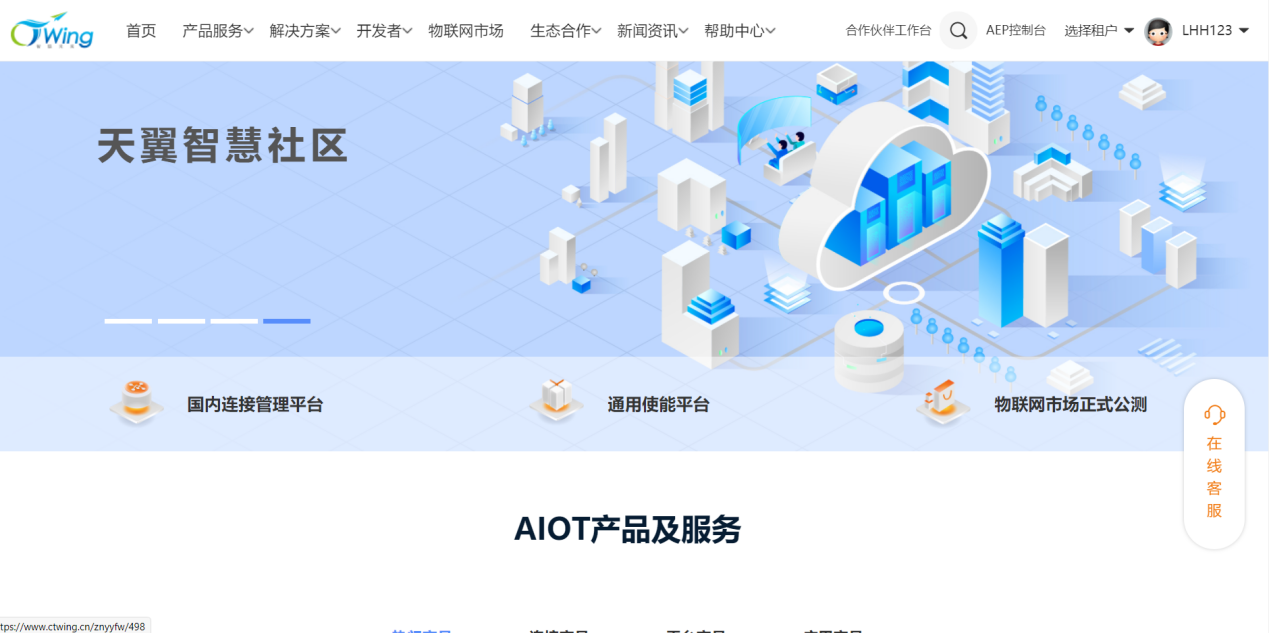

進入電信云物聯網平臺登錄頁面
若已有賬號，則直接登錄，若沒有賬號，則按照官方提示進行注冊，

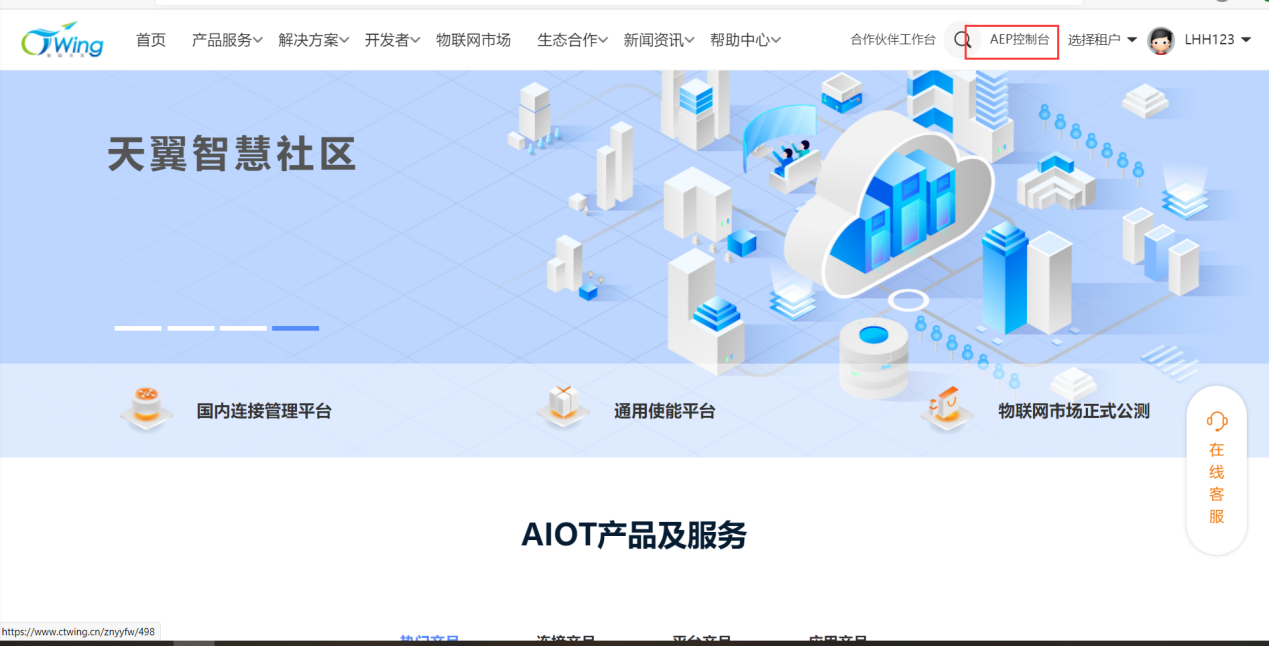

注冊登錄完成按照提示點擊進入
3.2、創建產品、設備、屬性、訂閱控制Topic

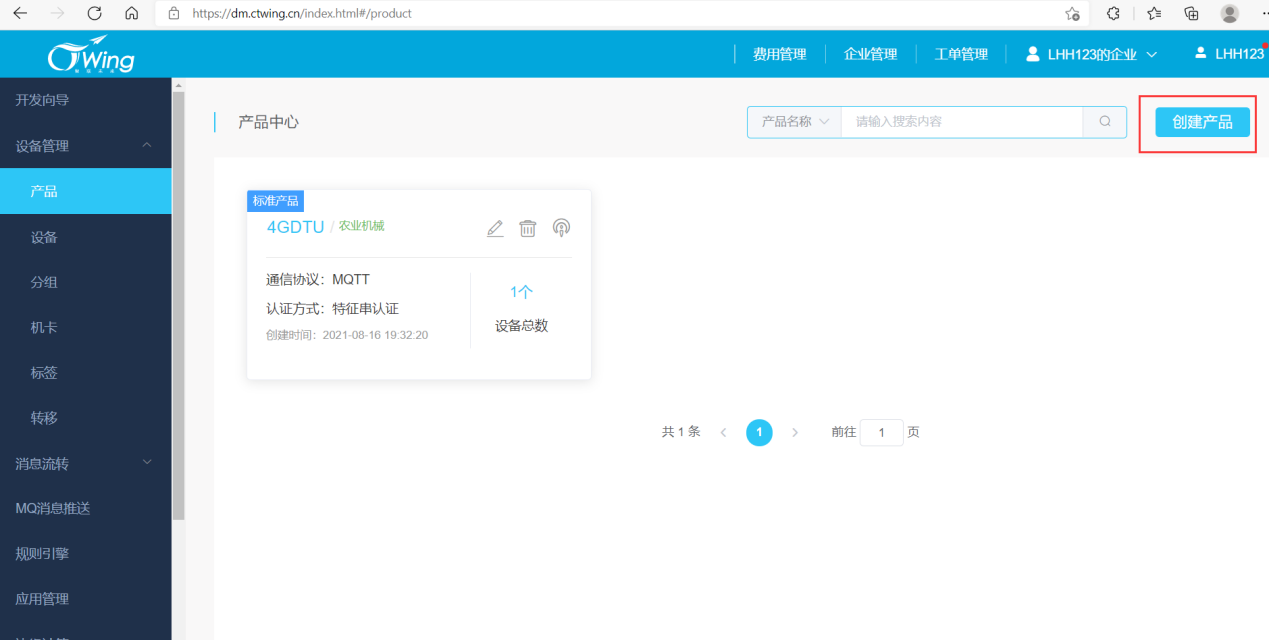

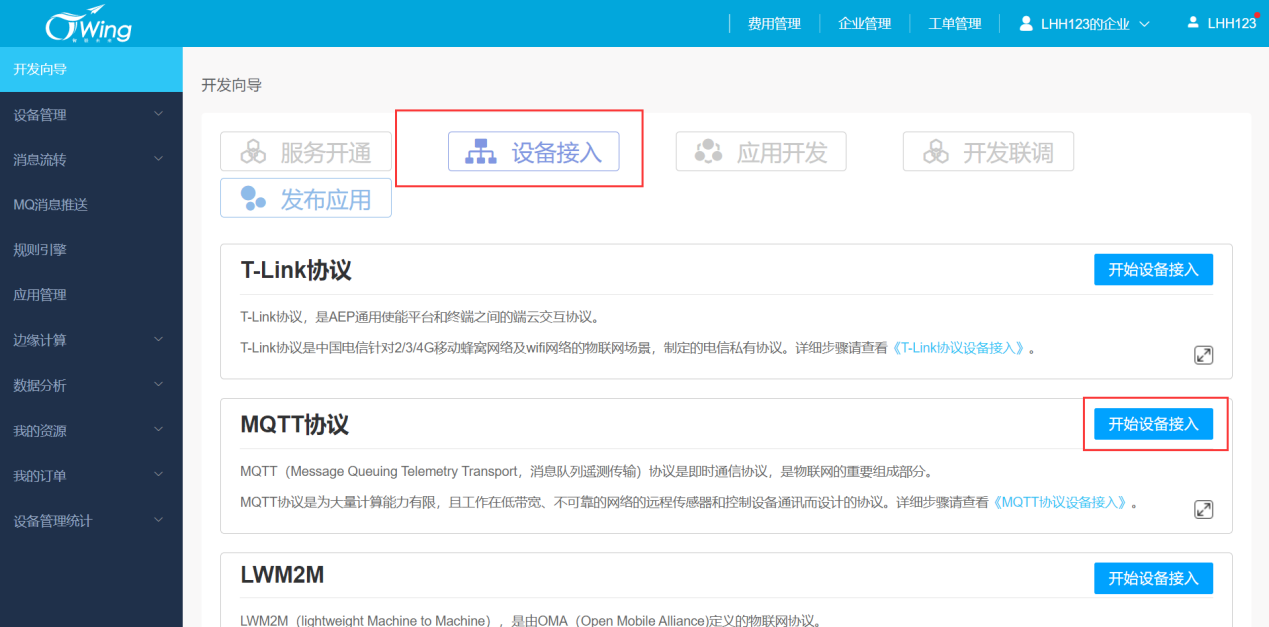

按照提示創建產品

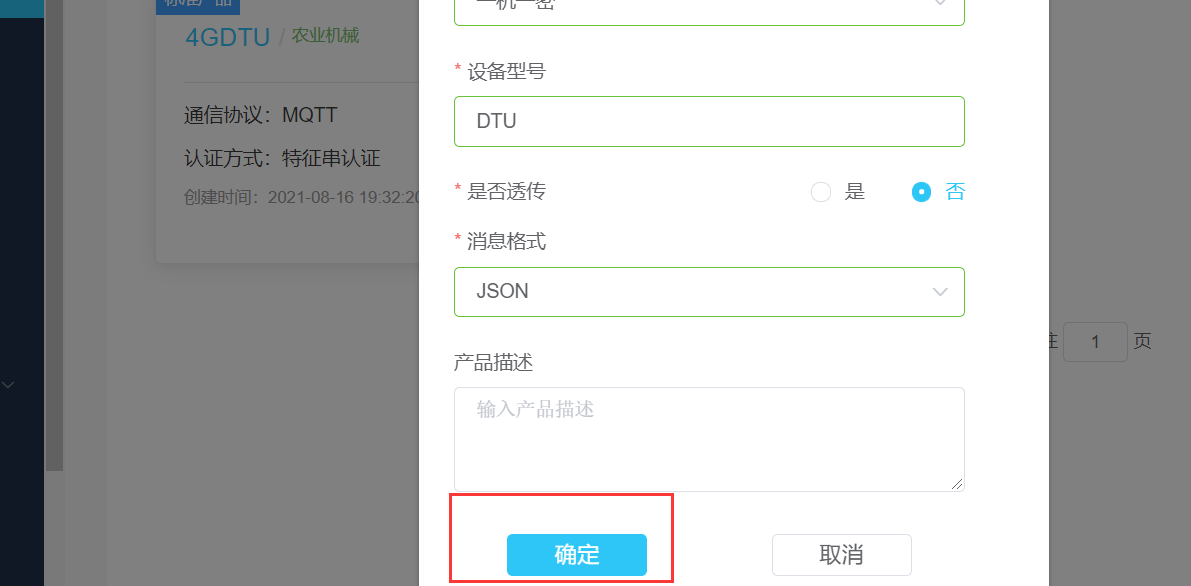

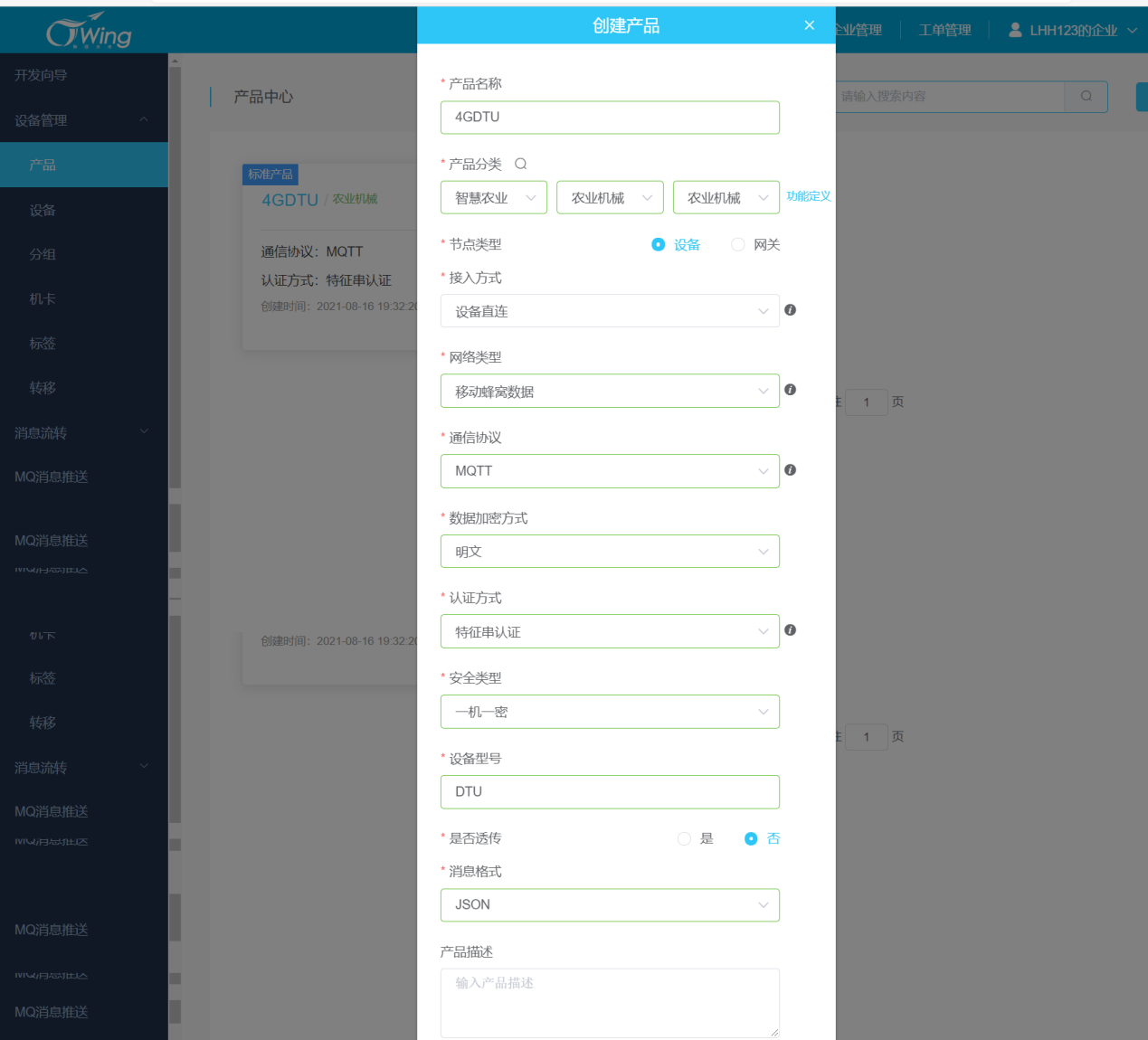

根據圖片將產品資訊設定好
最后點擊確定

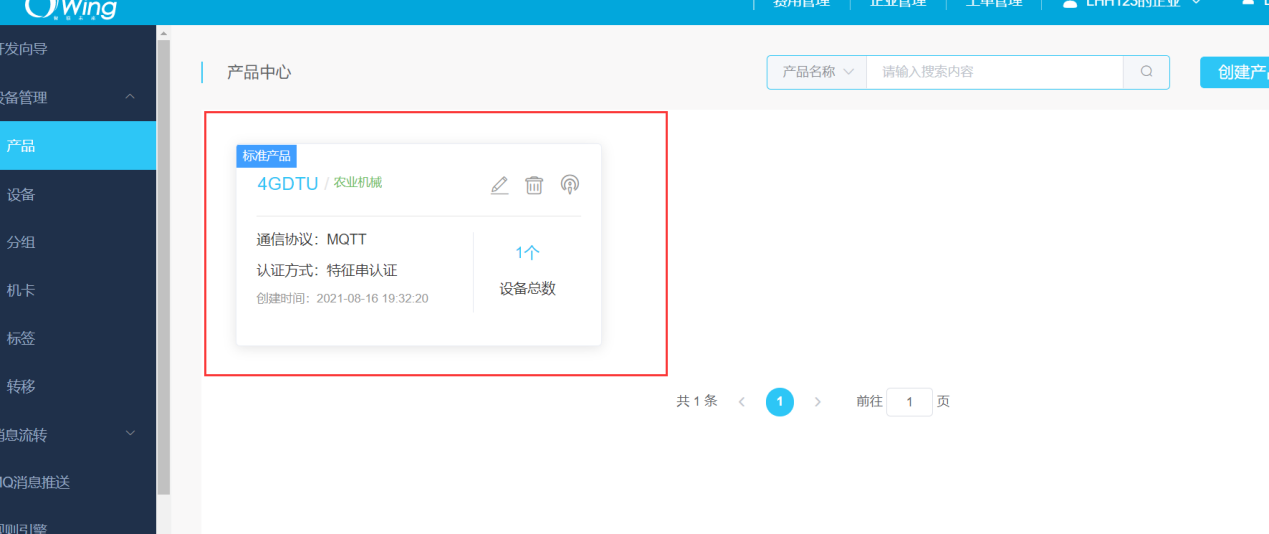

產品就創建完成了

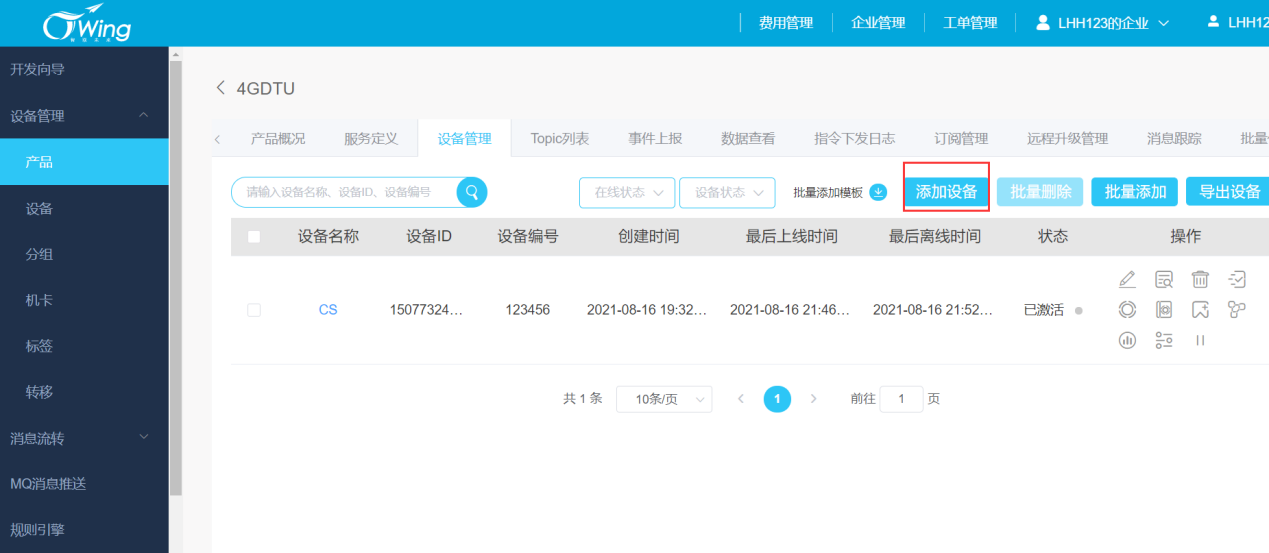

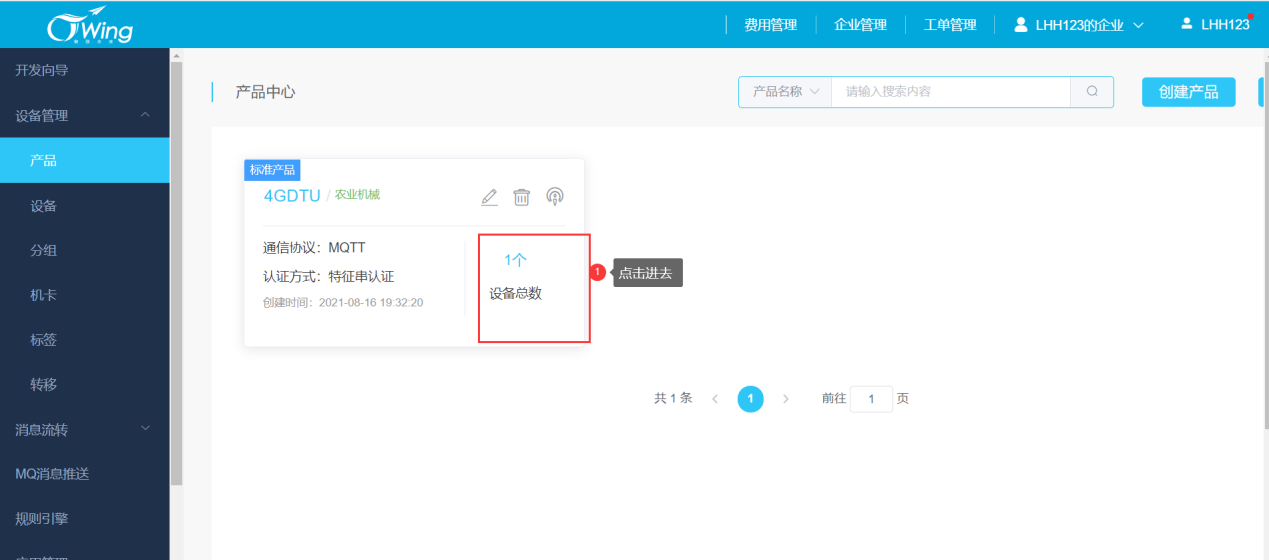

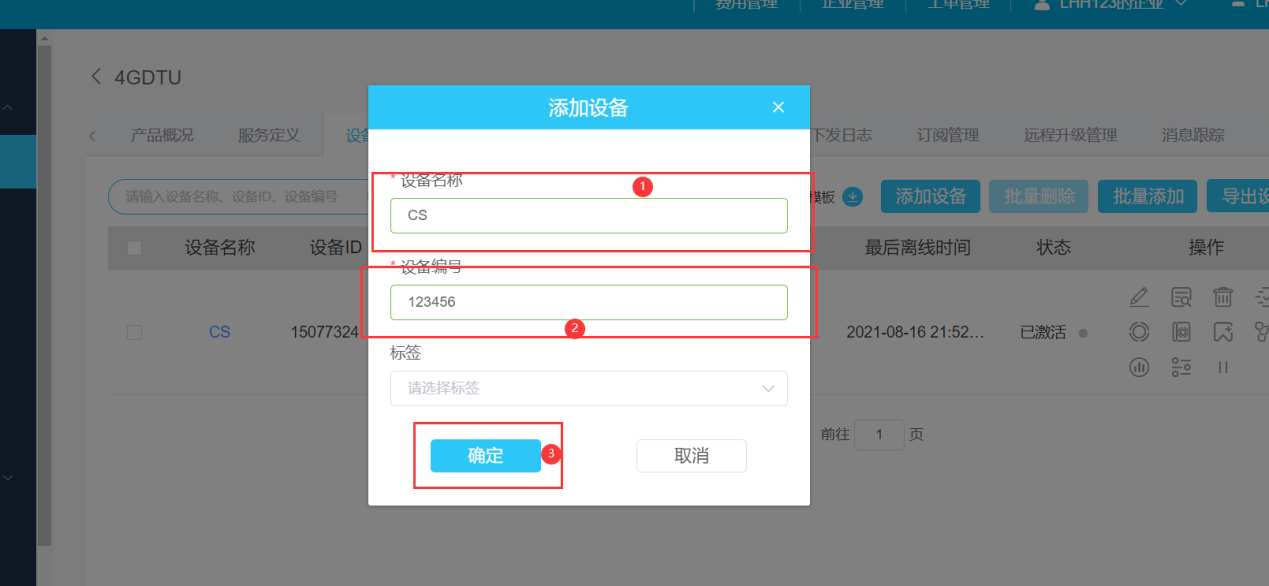

按照提示添加設備

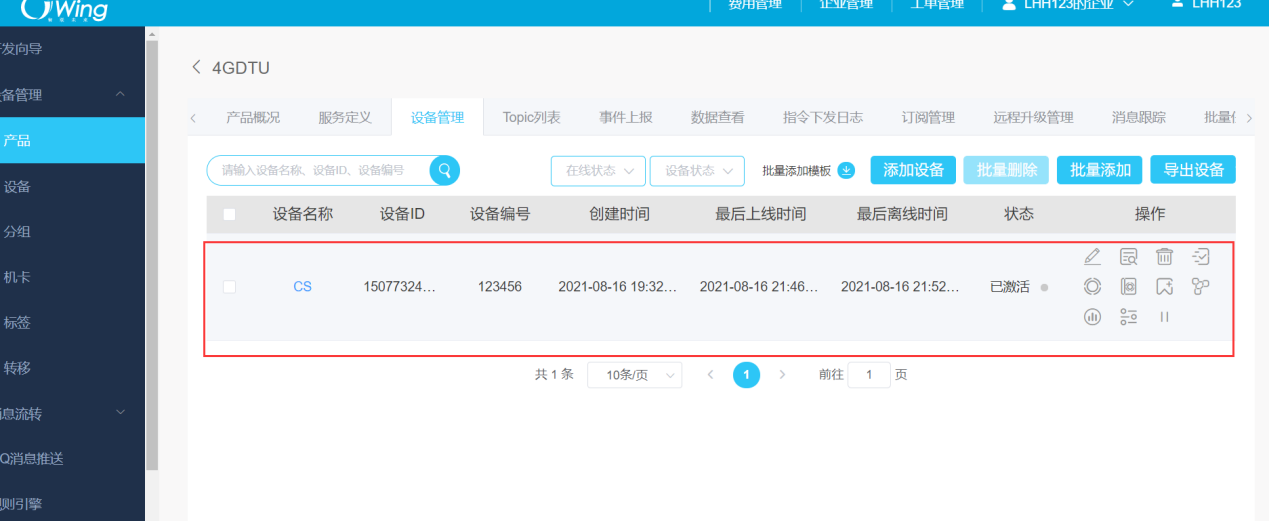

添加完成

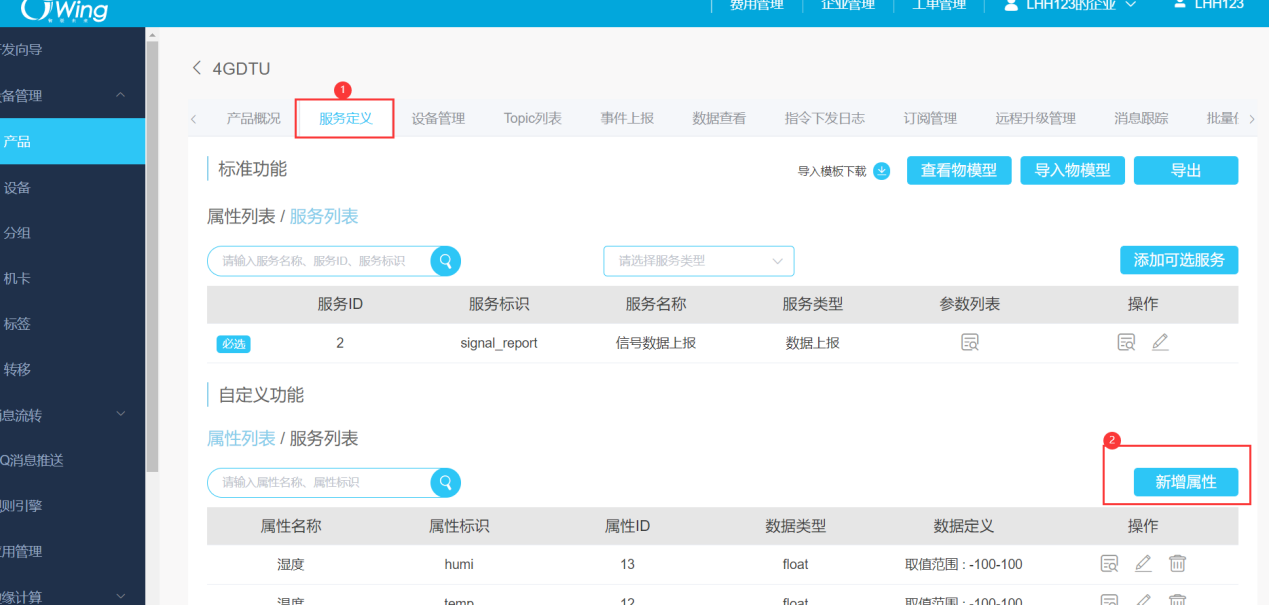

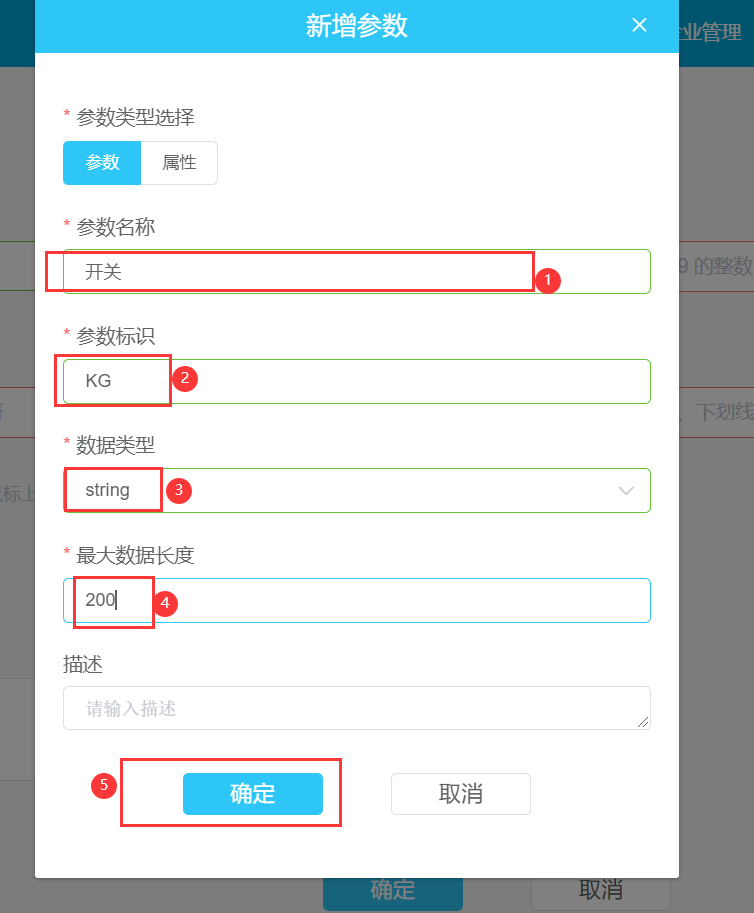

按照提示創建屬性

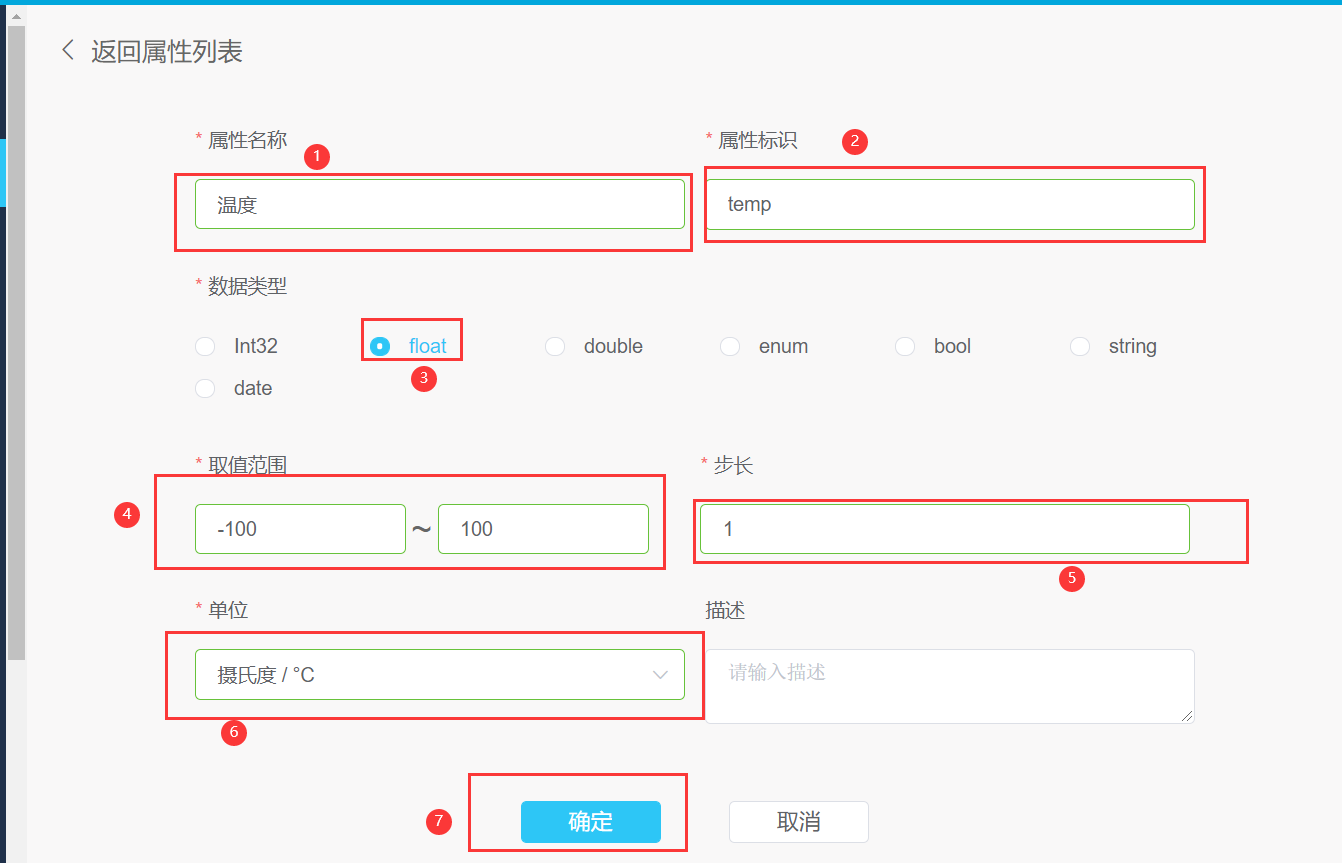

創建溫度屬性

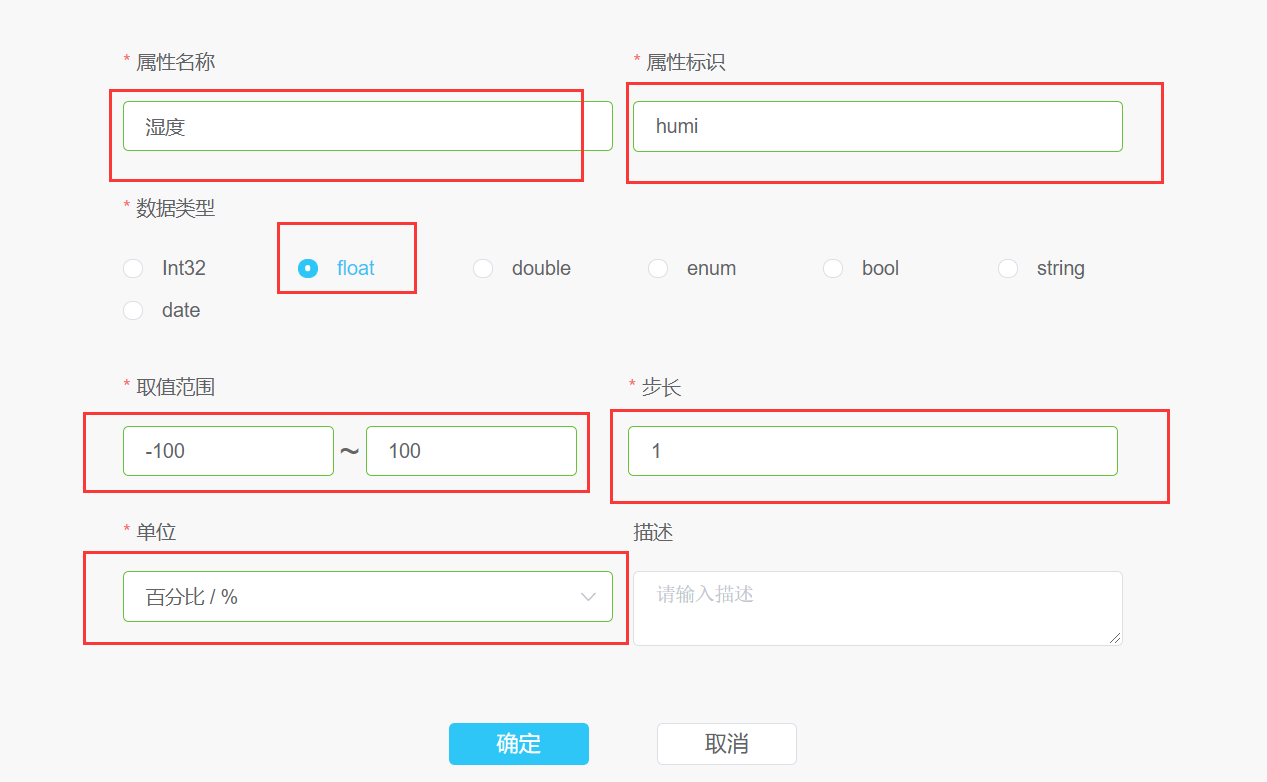

創建濕度屬性

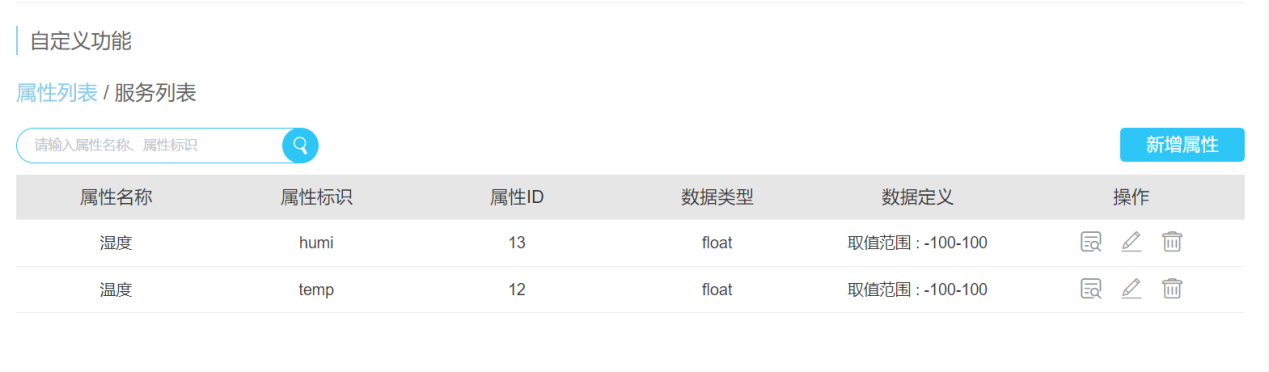

創建完成

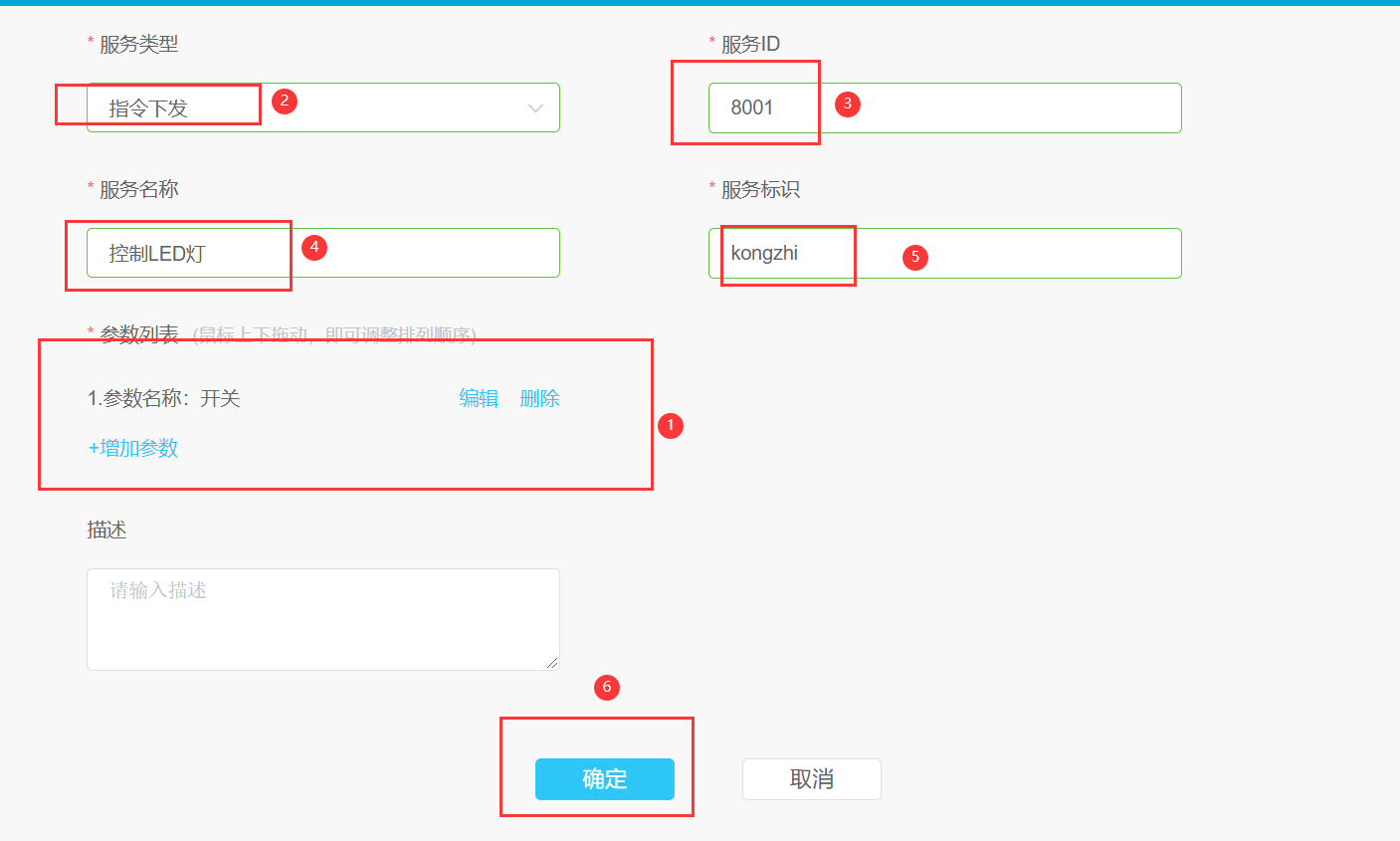

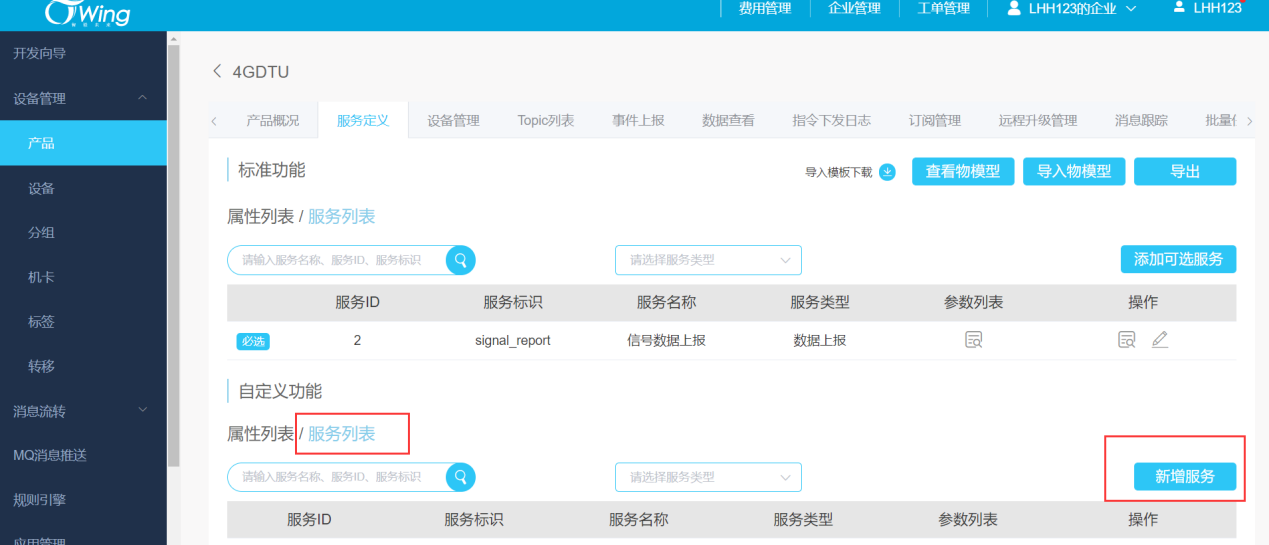

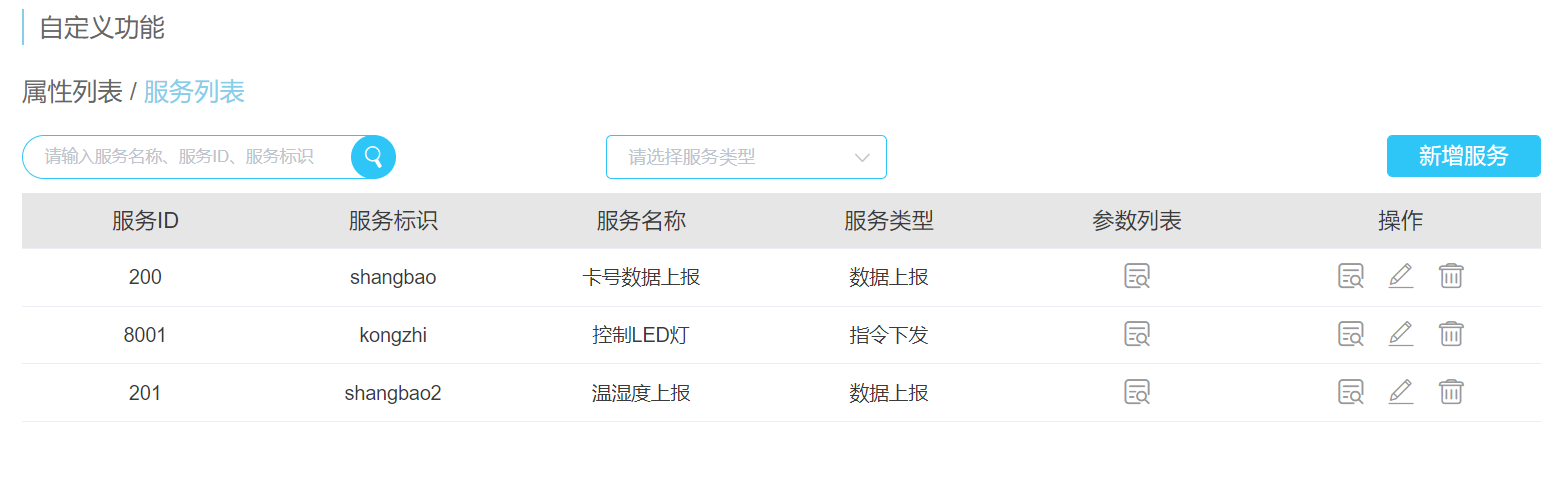

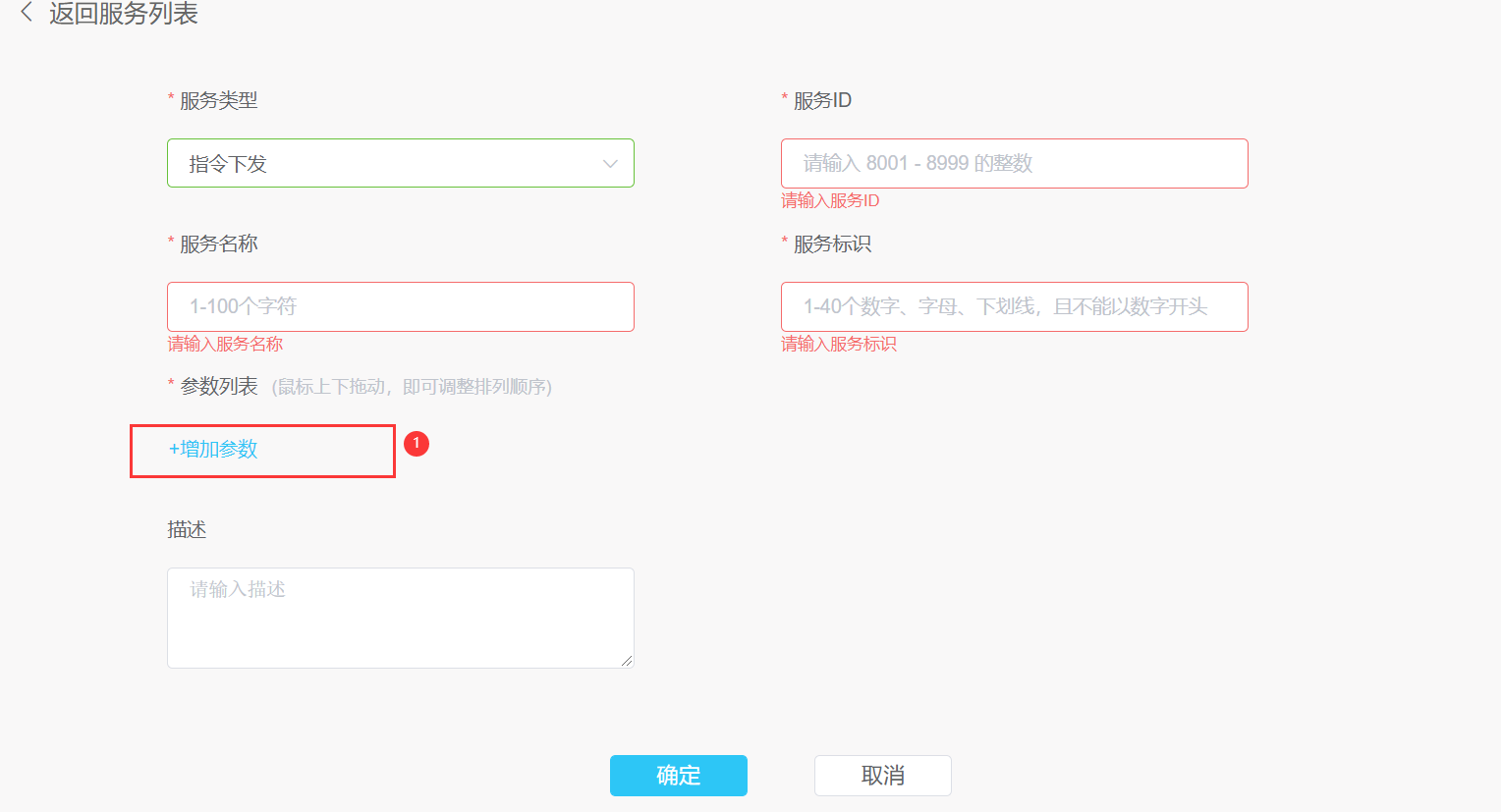

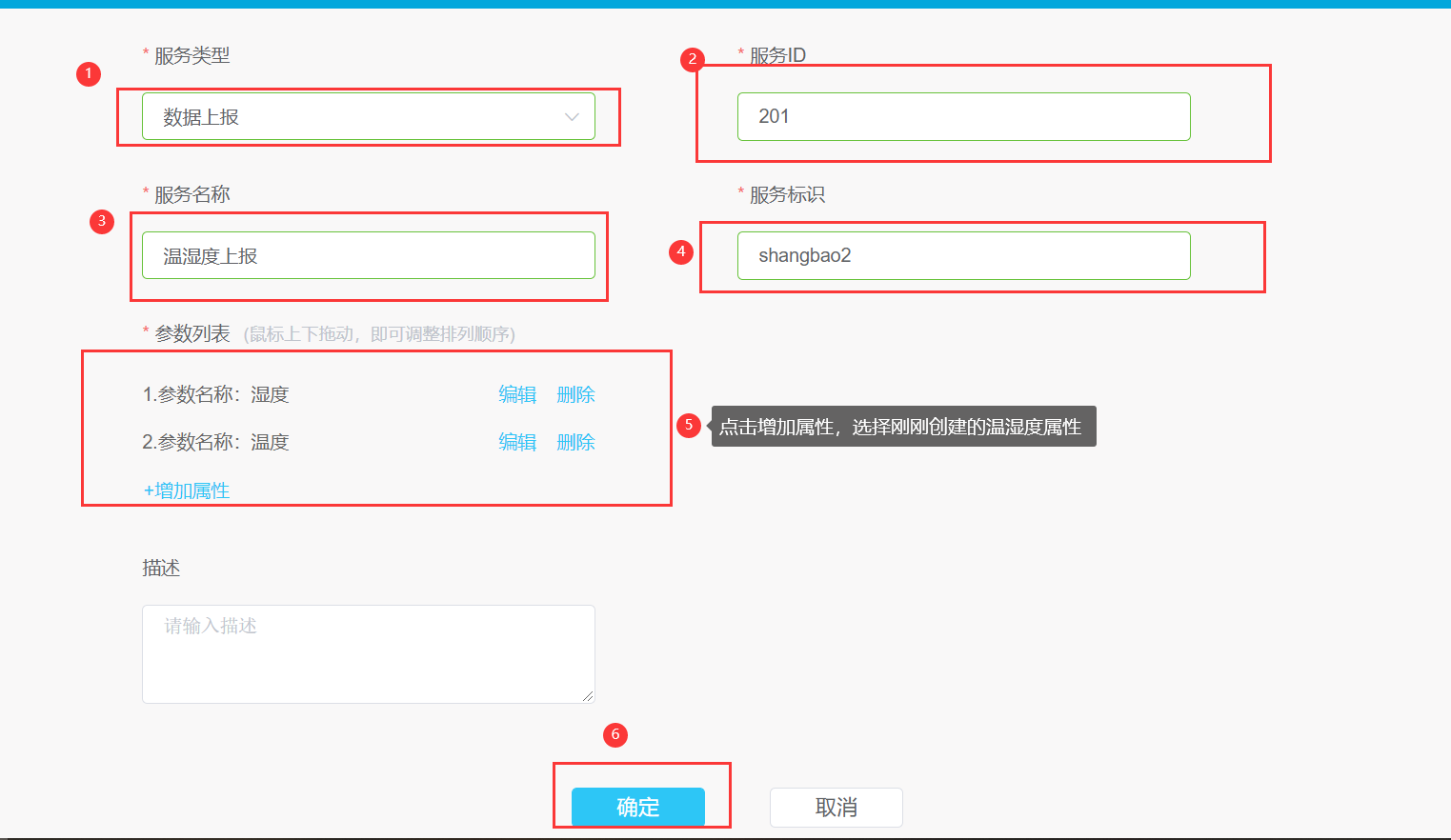

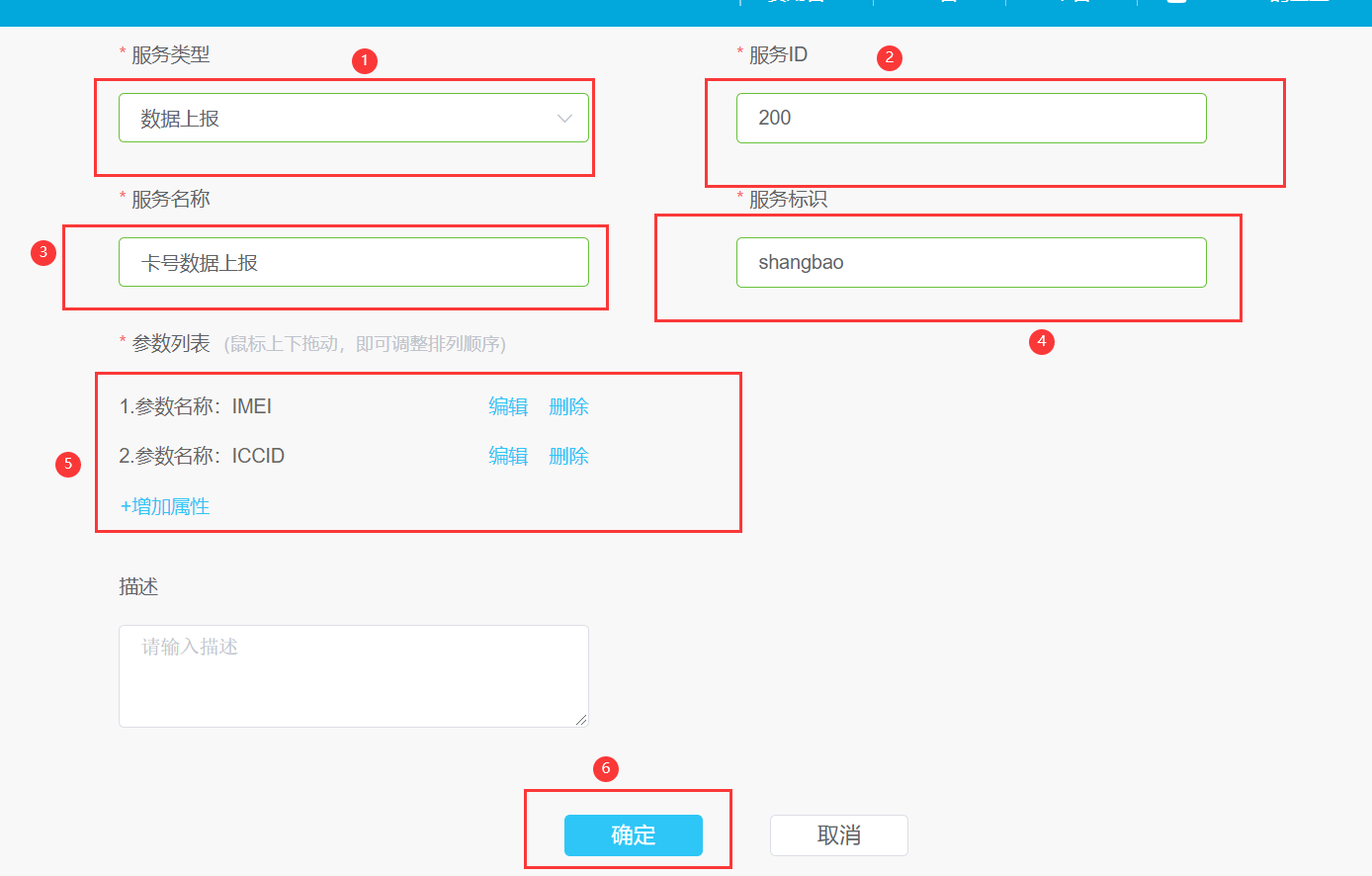

按照提示創建訂閱發布Topic
創建完成
四、程式下載
4.1、修改代碼

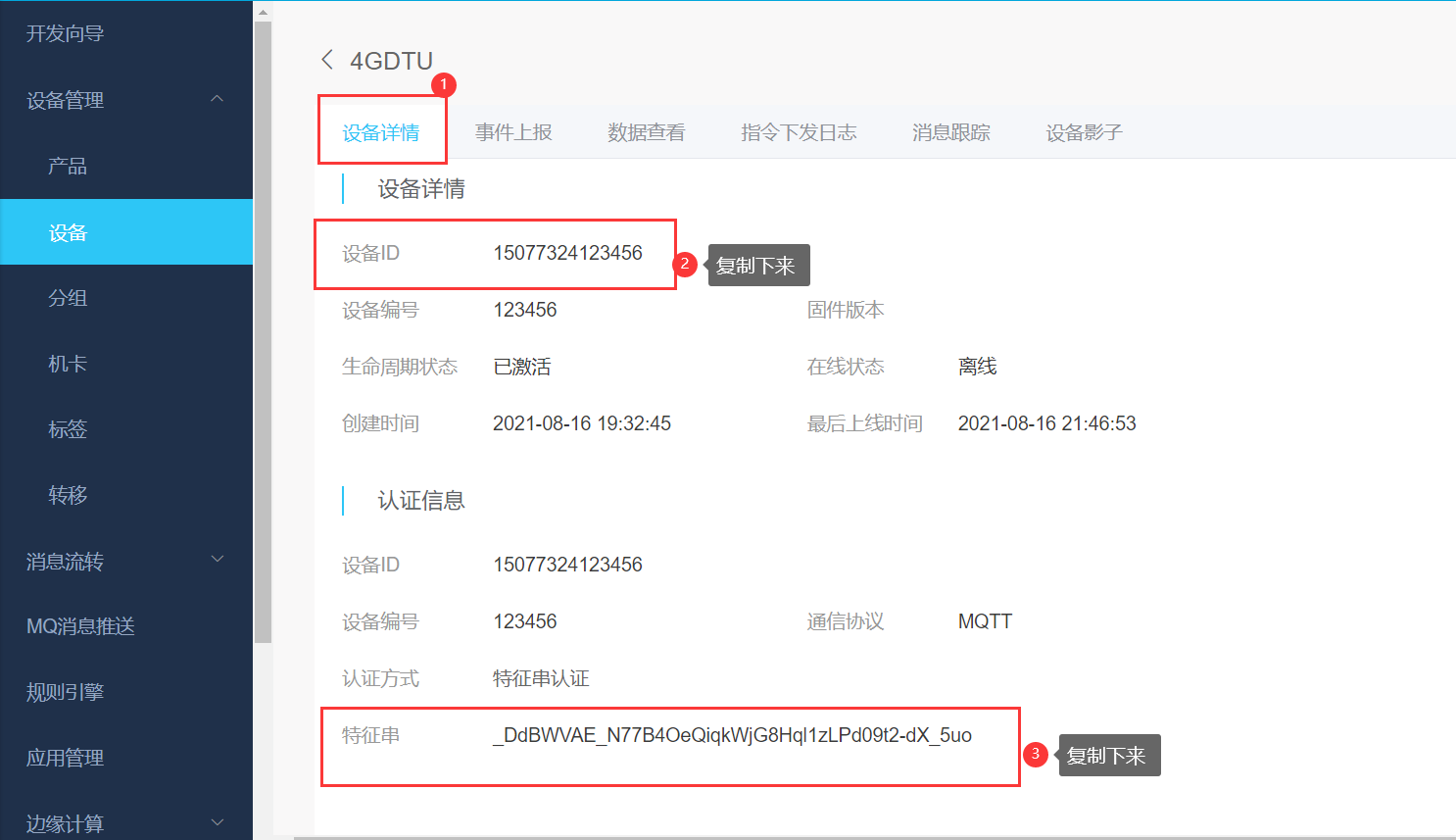

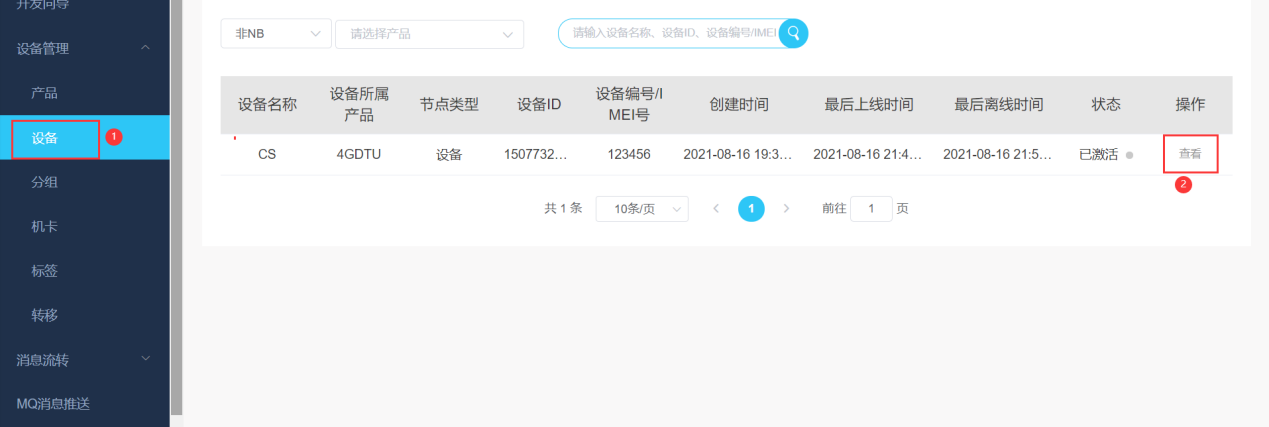

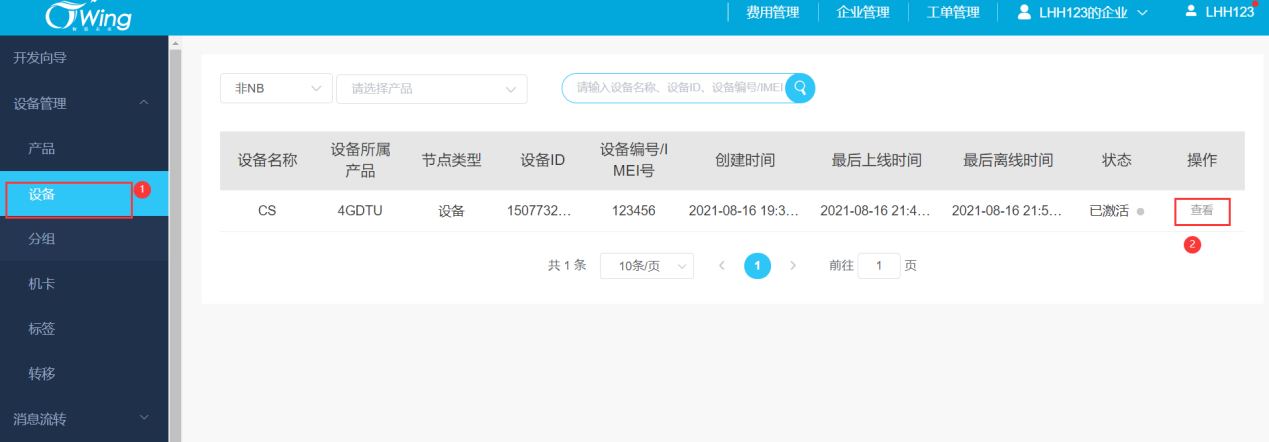

按照提示尋找設備ID，特征串

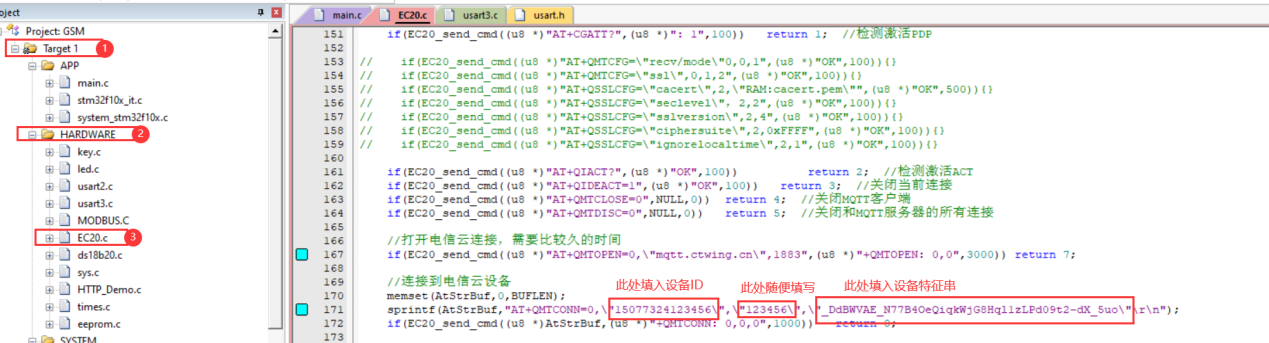

按照提示修改代碼

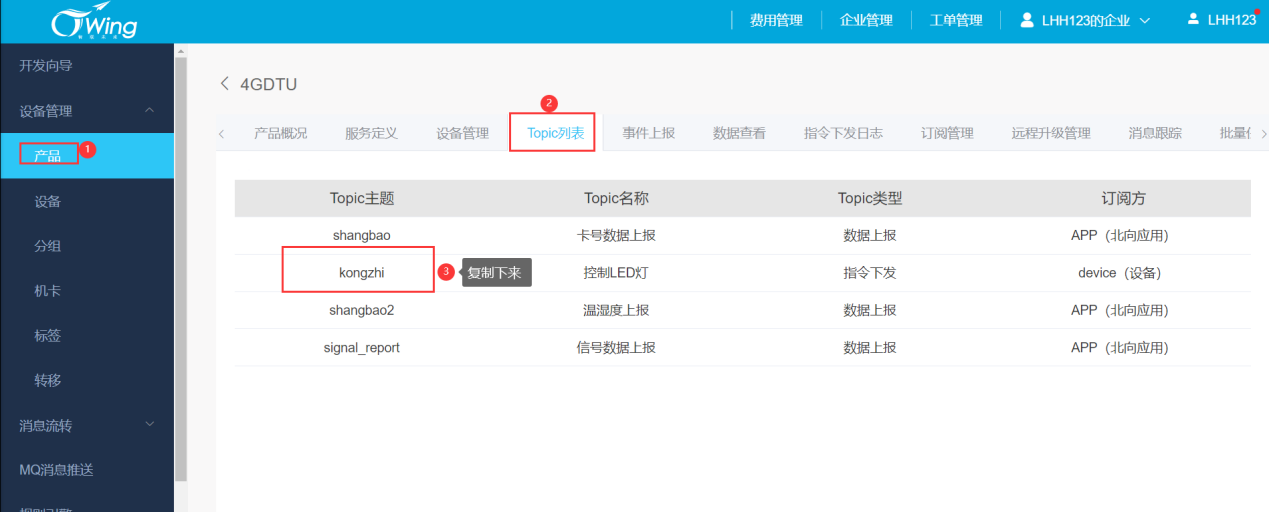

按照提示尋找控制LED燈的Topic

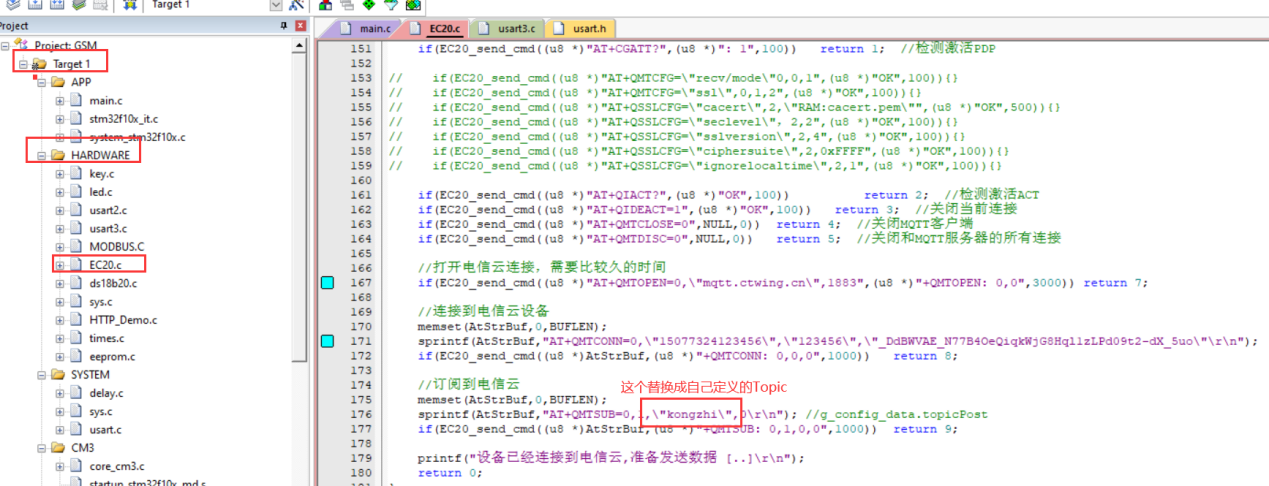

復制之后按照提示替換訂閱Topic
按照提示尋找發布卡號Topic
按照提示修改上傳卡號的Topic

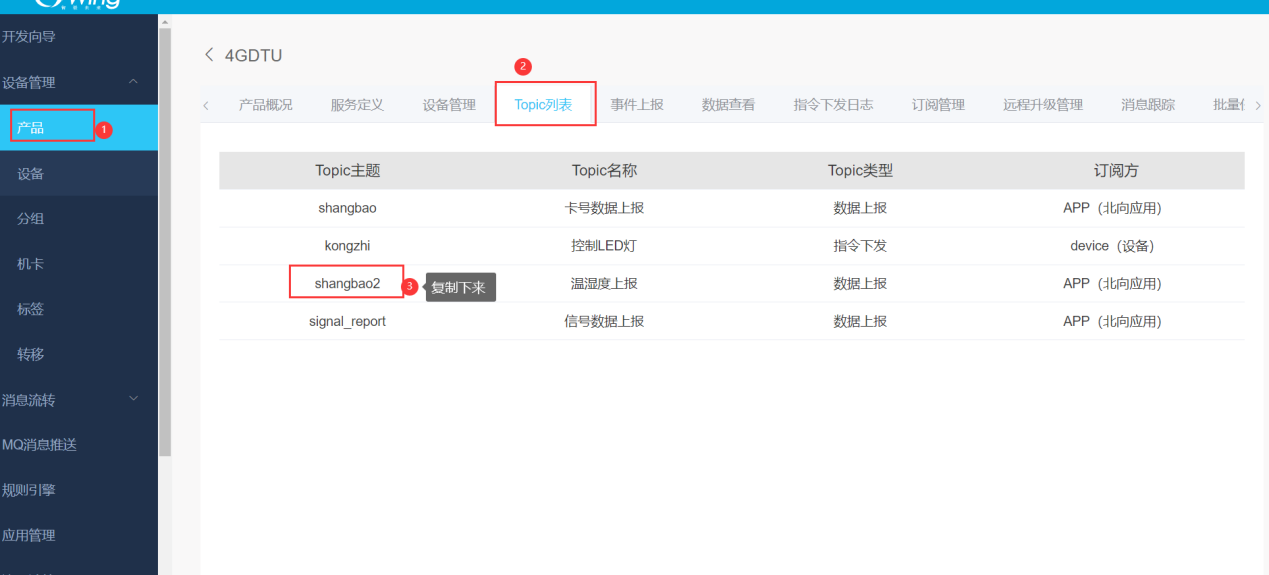

按照提示尋找上傳溫濕度的Topic

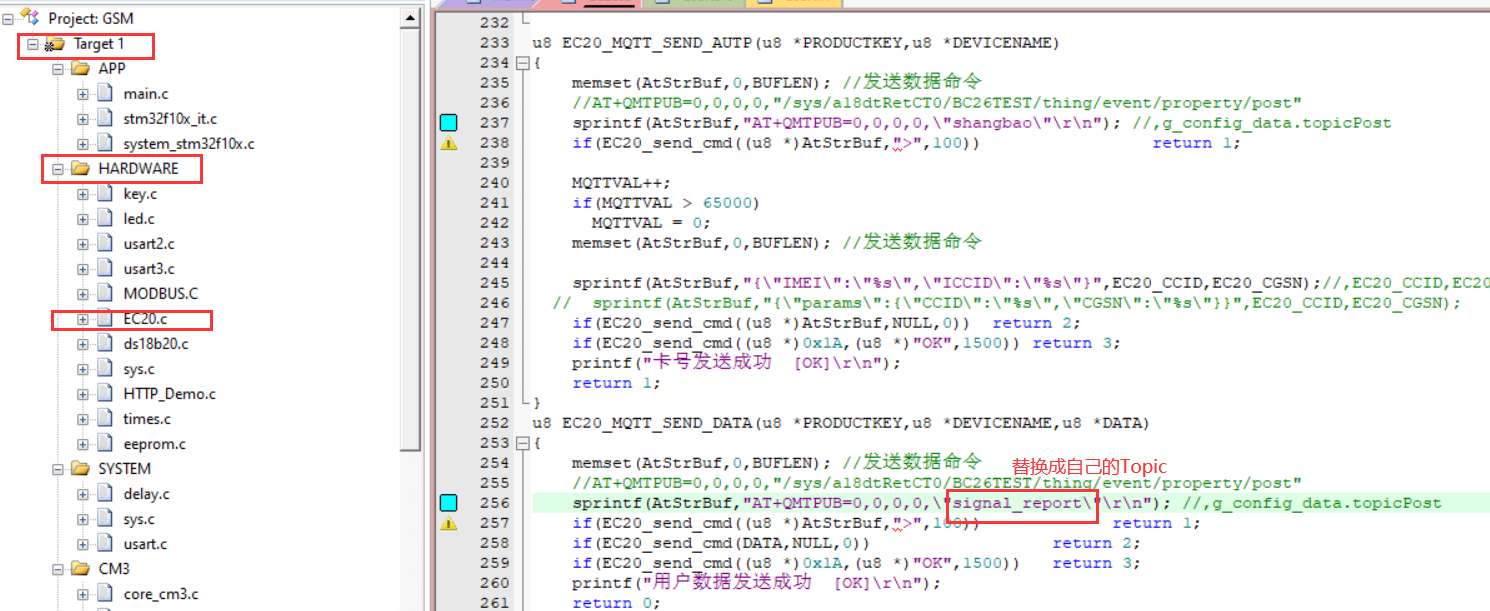

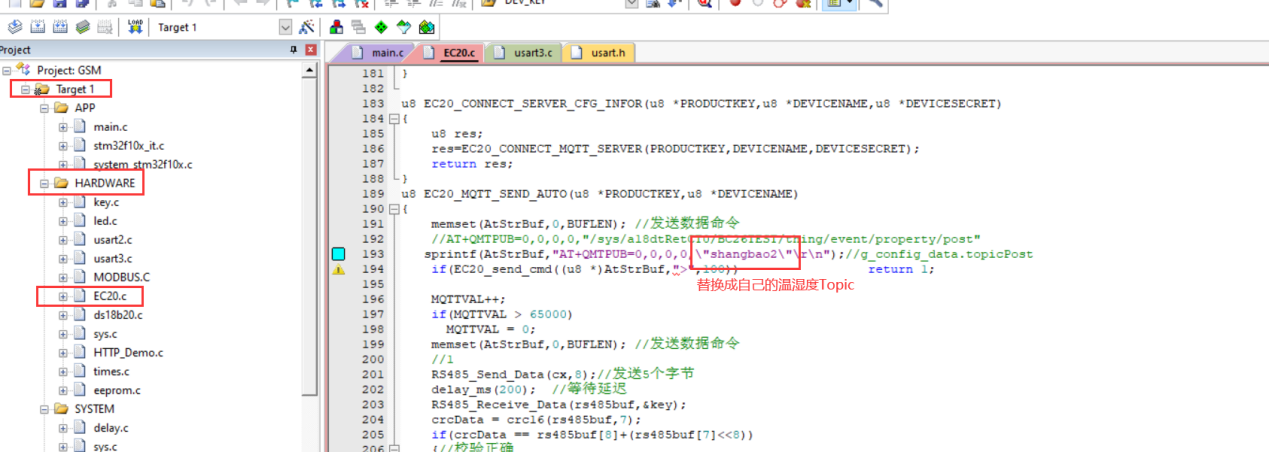

按照提示替換成自己的溫濕度Topic

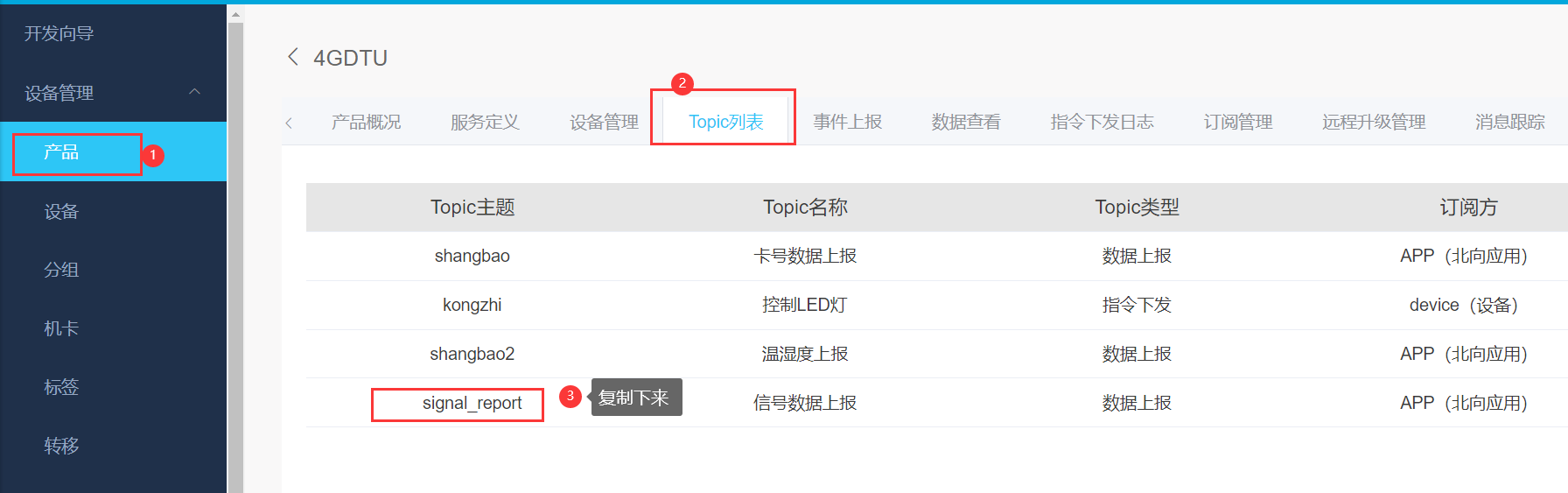

按照提示尋找用戶資料上傳Topic
按照提示修改用戶資料Topic
4.3、使用ST-LINK仿真器下載程式

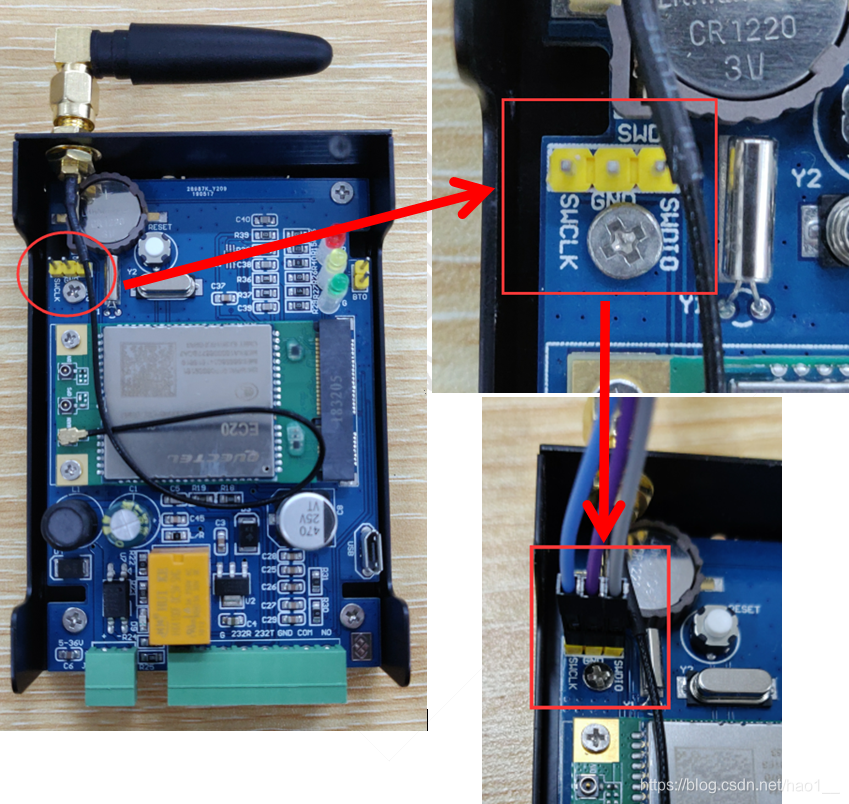

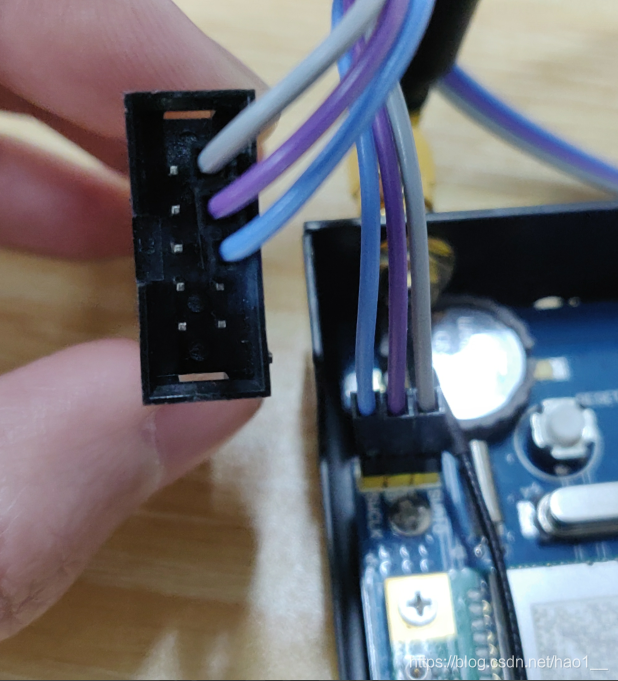

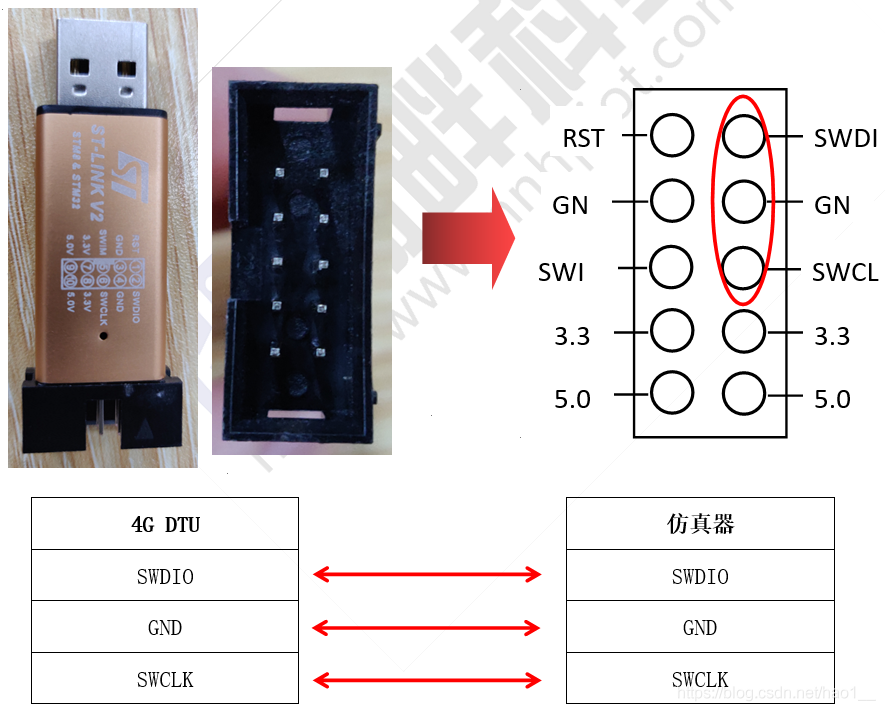

用螺絲刀將DTU外殼四周的4個螺絲擰開，把外殼拆開，然后用3條杜邦線接入4G DTU模塊 SWDIO、GND、SWCLK中
另一頭的杜邦線接入仿真器，仿真器USB介面接入電腦，（注：仔細看自己仿真器的引腳順序SWDIO、GND、SWCLK的位置，有些仿真器的引腳順序和我使用的不一樣，

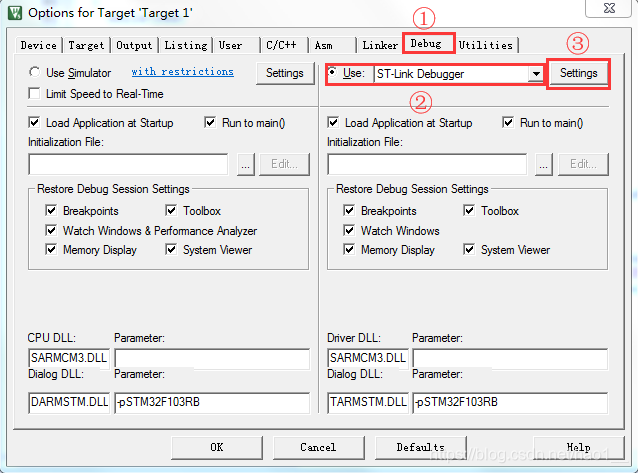

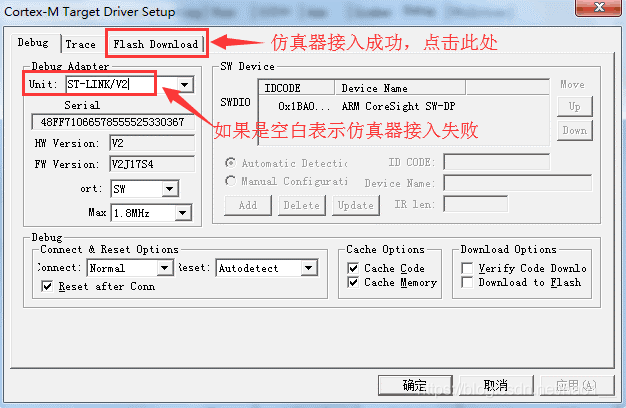

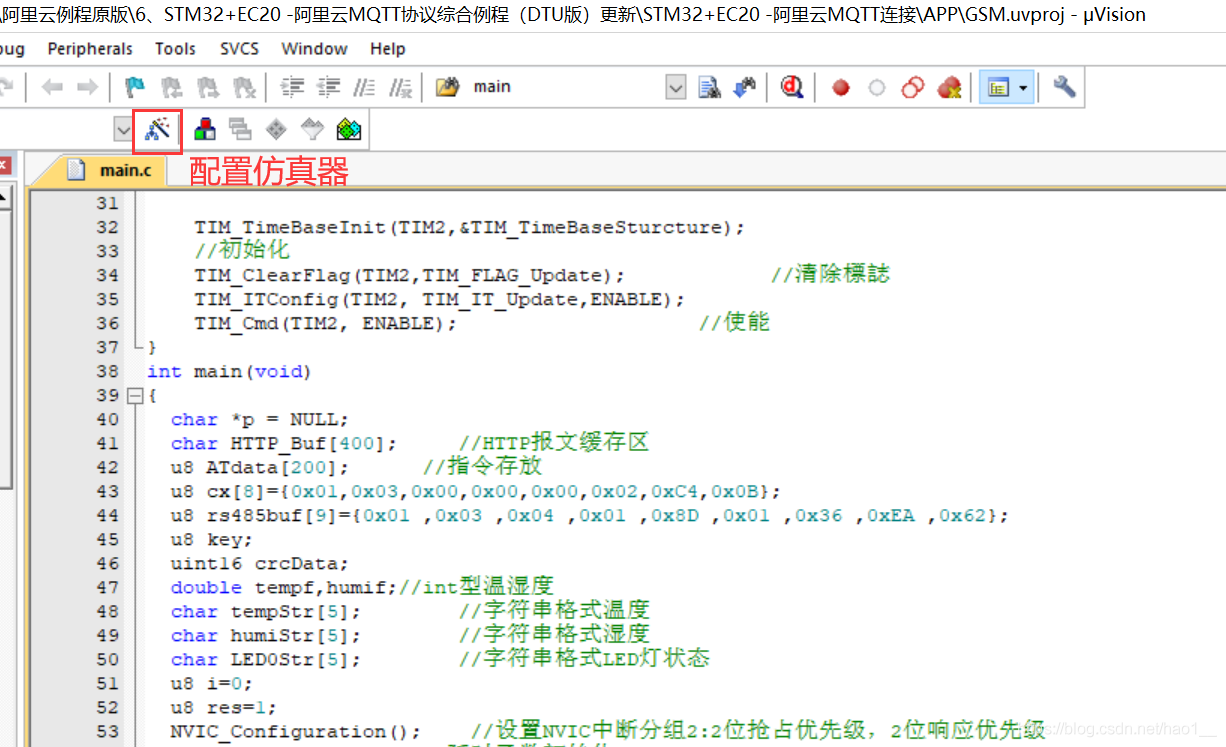

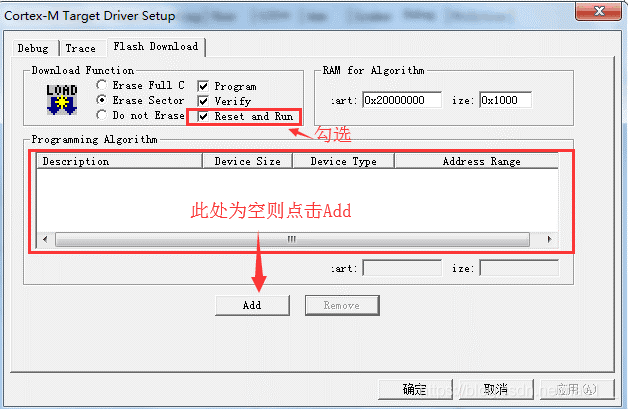

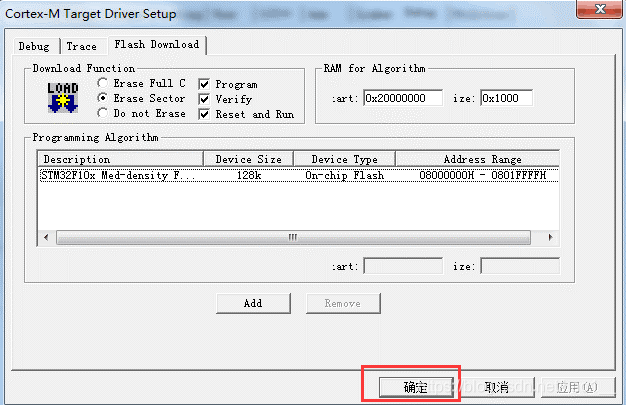

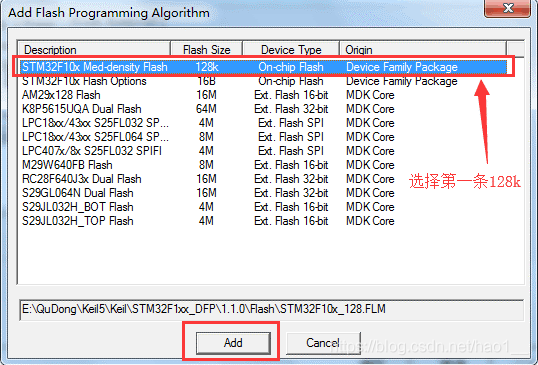

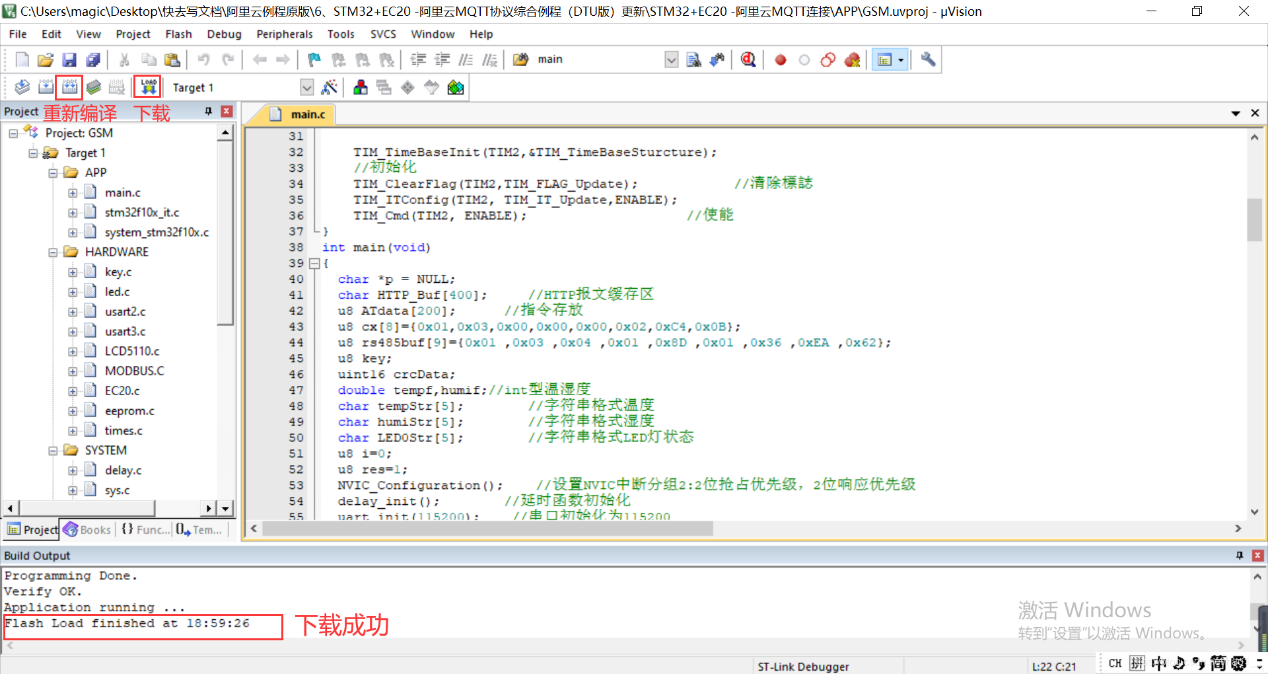

打開代碼，點擊配置仿真器
4.4、重啟設備，完成資料上傳

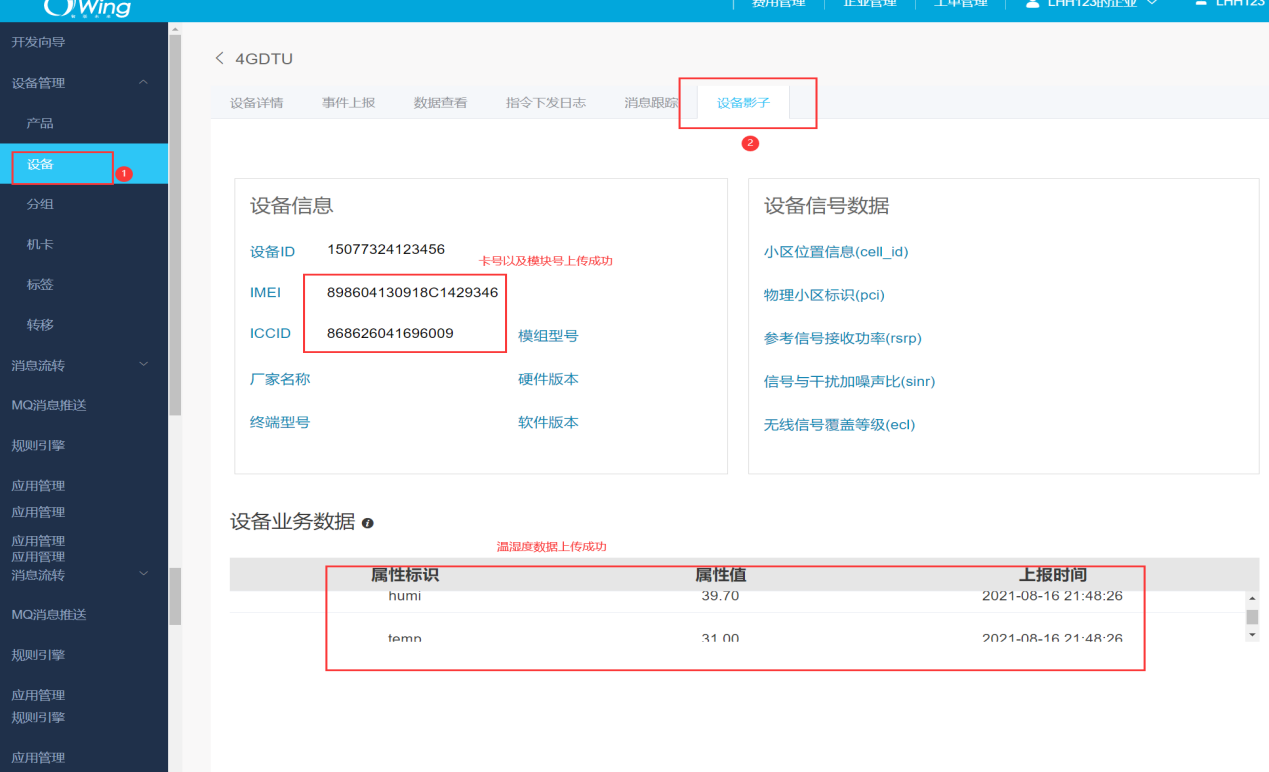

代碼下載完成之后，重啟一下設備，等待一會，即可完成資料上傳
QQ群：
796415884
歡迎大家進群交流！
