1. 安裝配置

2. OpenCV 基礎語法

（1）讀取影像并顯示

（2）調整顯示視窗大小

（3）調整影像尺寸大小

（4）影像灰度處理

3. 幾何圖形繪制

（1）繪制線段

（2）繪制矩形

（3）繪制圓形

（4）繪制橢圓

（5）添加文本

總結

1. 安裝配置

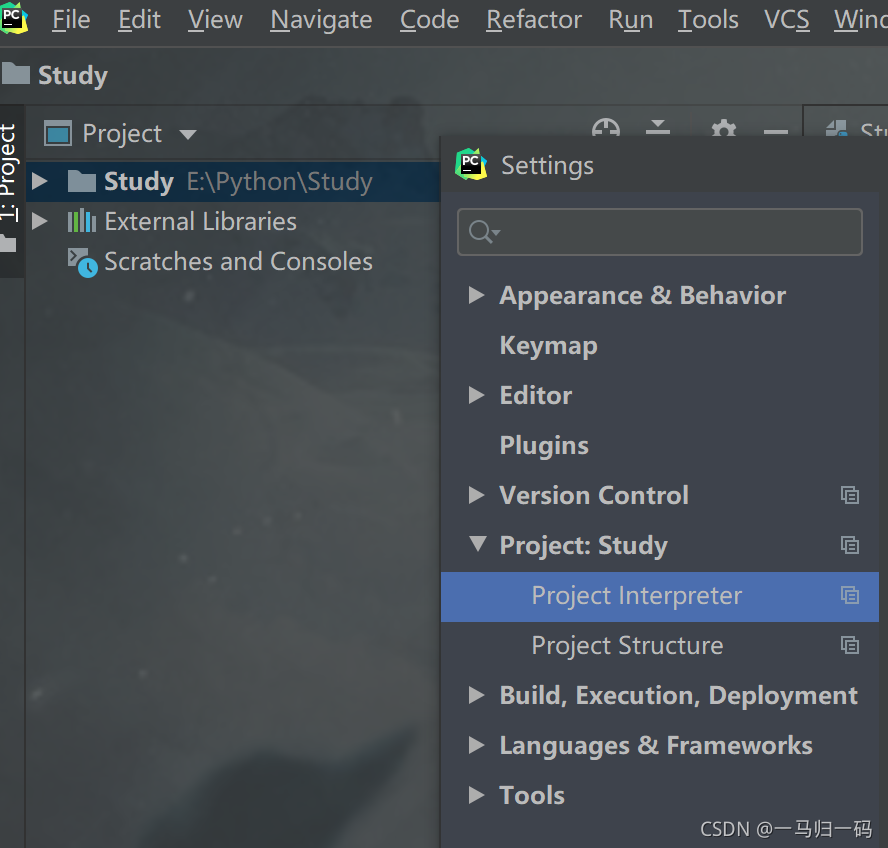

打開 Pycharm --> 點擊 File --> 點擊 Settings

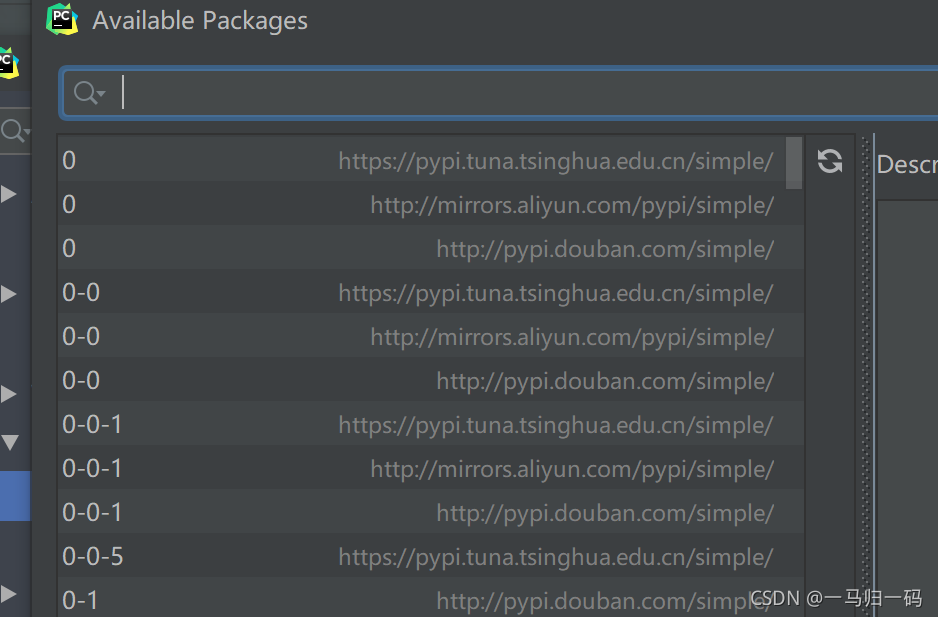

點擊 Project Interpreter --> 點擊 + 號

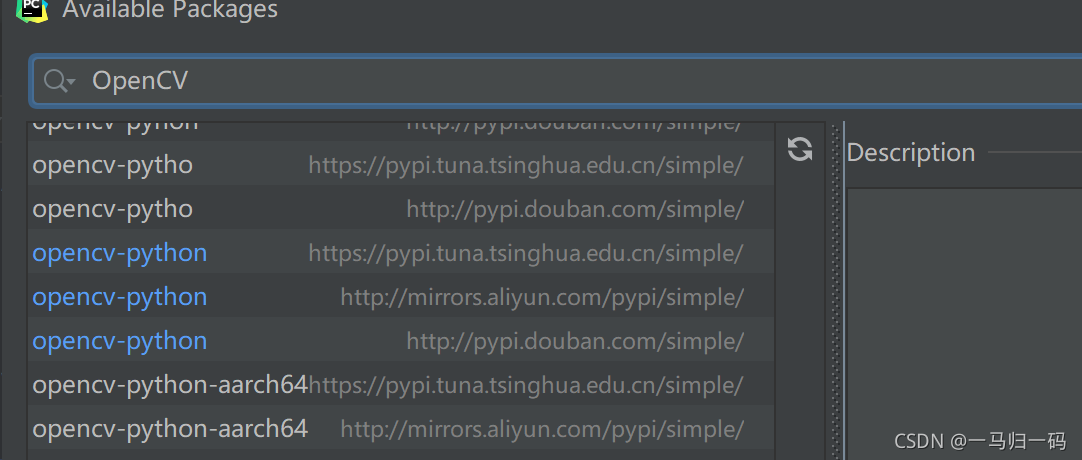

搜索 OpenCV 選擇合適的進行安裝即可

2. OpenCV 基礎語法

（1）讀取影像并顯示

代碼如下：
我都進行了注釋，以大家的聰明才智我想是小菜一碟

import cv2    # 呼叫opencv包
img = cv2.imread('E:\Python\StudyOfOpencv\琪琳.jpeg')   #讀取影像位置
cv2.namedWindow("demo")                                  #對顯示影像的視窗進行命名
cv2.imshow("demo", img)                                  #顯示影像
cv2.waitKey(delay = 0)                                   #無限期等待下一個命令

運行上面所示的代碼（當然讀取影像路徑要和你的影像存盤位置一致）

我們可以得出，，，，報錯了！！

報錯內容如下

cv2.error: OpenCV(4.5.3) C:\Users\runneradmin\AppData\Local\Temp\pip-req-build-sn_xpupm\opencv\modules\imgproc\src\color.cpp:182: error: (-215:Assertion failed) !_src.empty() in function 'cv::cvtColor'

其實這是因為我們的存盤路徑中包含中文導致的，把影像命名為英文并修改路徑即可

import cv2    # 呼叫opencv包
img = cv2.imread('E:\Python\StudyOfOpencv\qilin.jpeg')   #讀取影像位置
cv2.namedWindow("demo")                                  #對顯示影像的視窗進行命名
cv2.imshow("demo", img)                                  #顯示影像
cv2.waitKey(delay = 0)                                   #無限期等待下一個命令

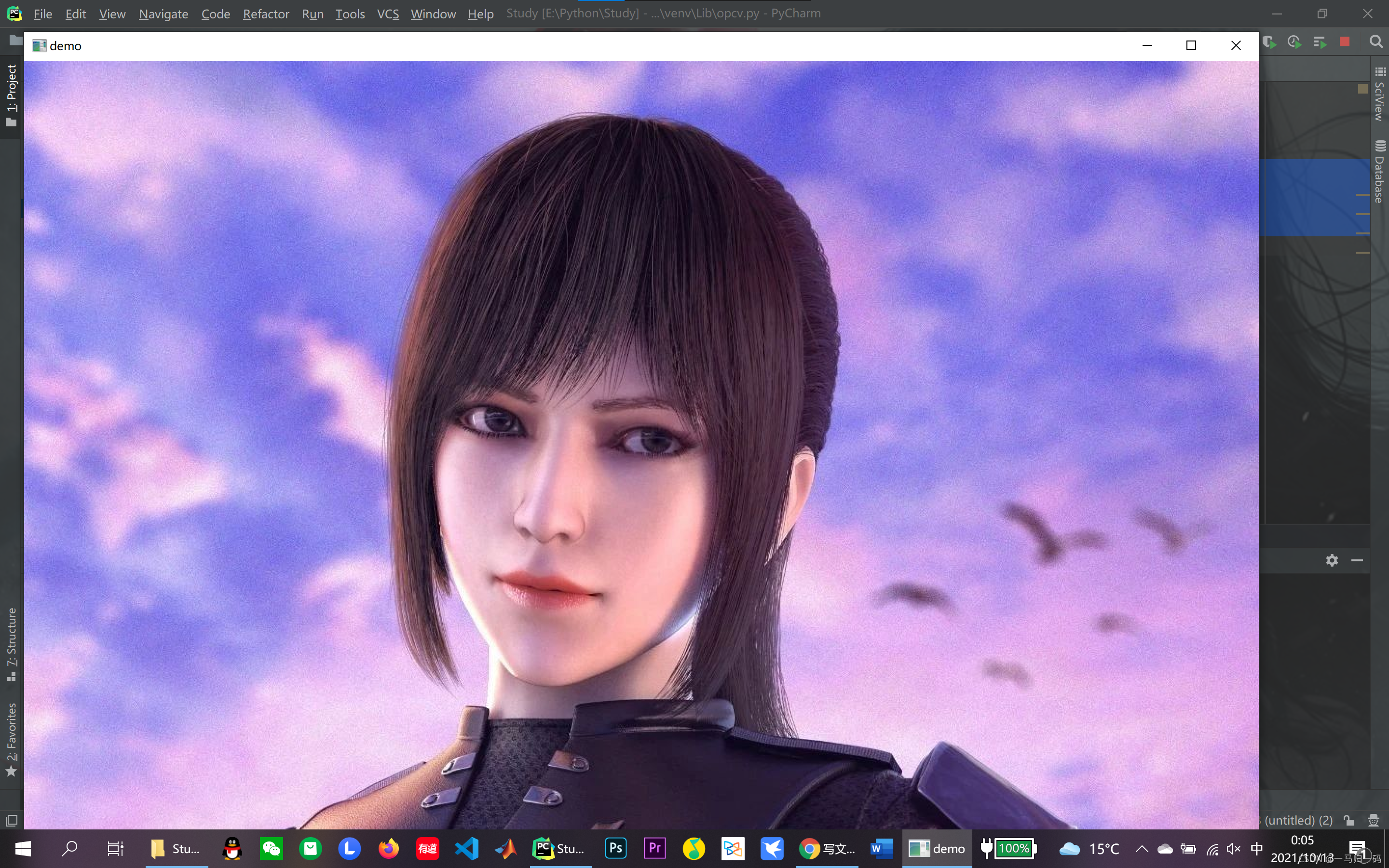

然后我們按回車鍵就可以退出當前的視窗

至于按下回車就可以退出視窗與我們前面設定的 delay 有關

delay > 0:視窗等待delay 毫秒；

delay < 0:等待鍵盤單擊；

delay = 0:無限期等待；

（2）調整顯示視窗大小

從顯示出來的影像我們可以看出，視窗的尺寸過大，導致整個螢屏都沒辦法完全顯示出來，所以我們要嘗試改變視窗的尺寸并進行顯示

改變視窗大小使用的是函式：

cv2.resizeWindow("windowname", width, height)

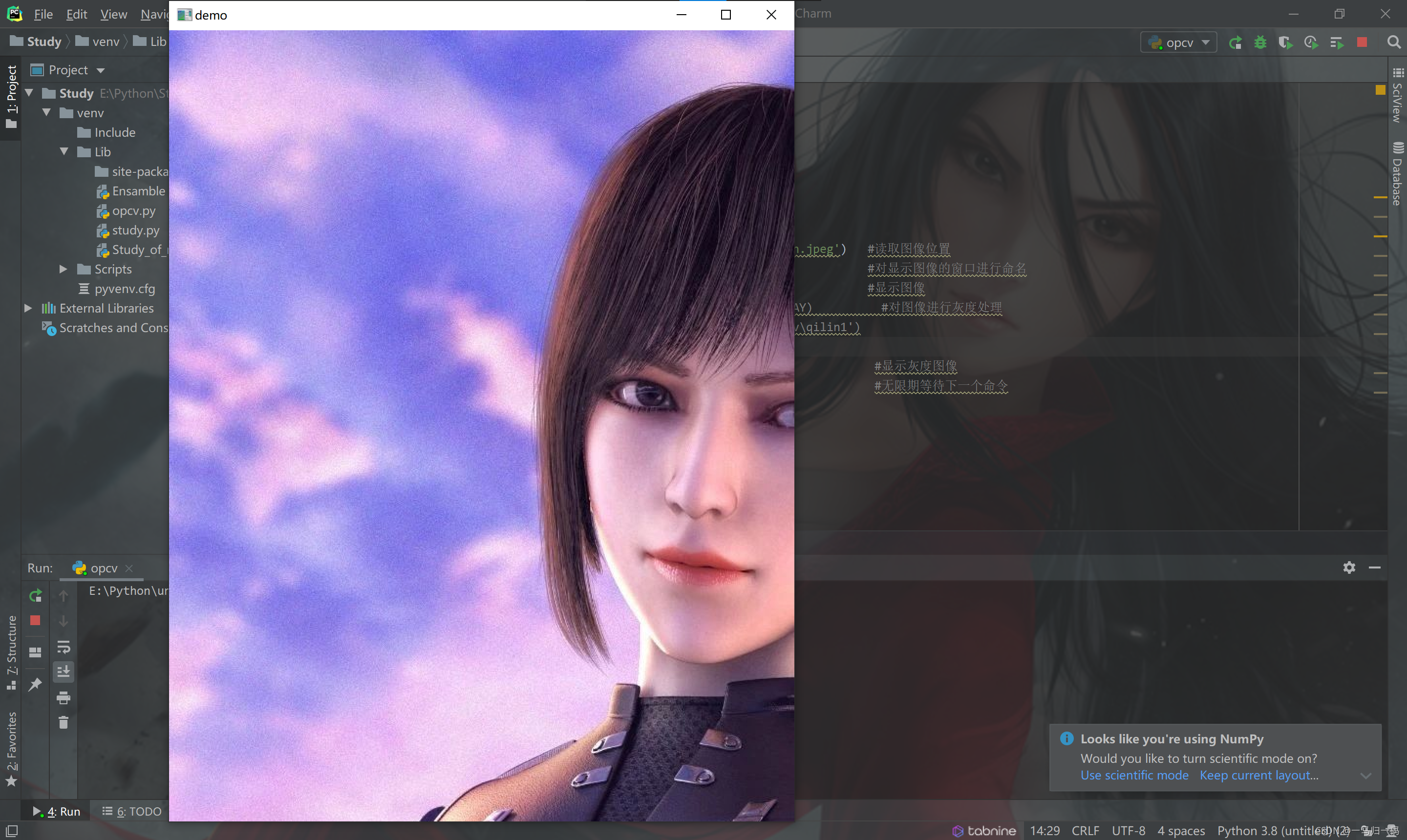

得到效果如下，注意是對視窗尺寸大小進行調整而不是影像尺寸大小

（3）調整影像尺寸大小

此處參考： Opencv-python（cv2）改變影像尺寸的cv2.resize（）函式

上面修改視窗的尺寸后雖然有效果，但影像的大小不進行修改則會對顯示的影像進行截取，沒辦法讓我們觀察到完整的影像

調整影像的大小，我們主要使用到的函式是 cv2.resize() ，對其一些引數進行調整，得到想要的影像

data = cv2.resize(img, dsize = None, fx = 0.5, fy = 0.5,interpolation = cv2.INTER_LINEAR)  #將顯示的影像寬和高都變為一半
cv2.imshow("demo", data)                                  #顯示影像

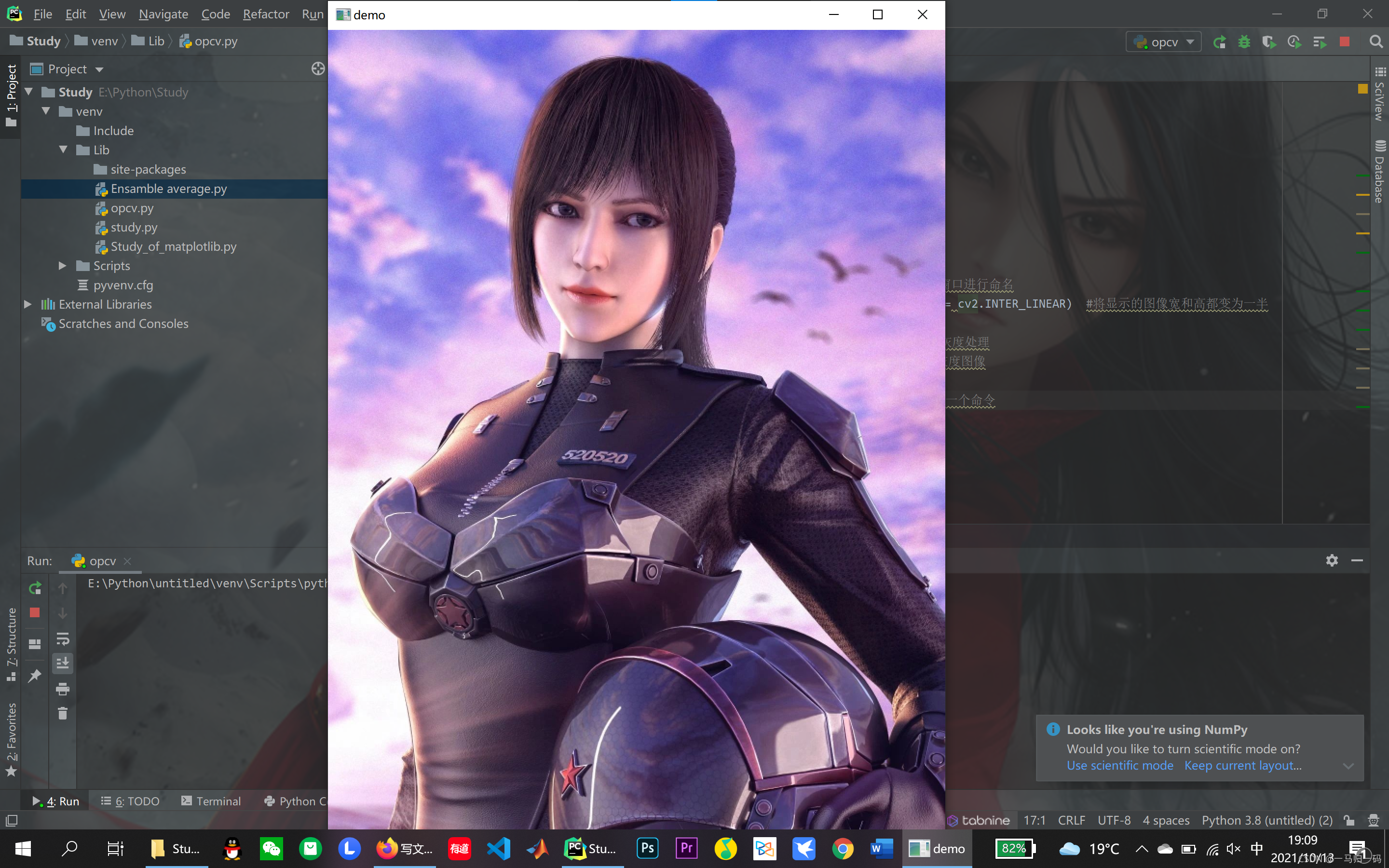

運行后就可以得到如下的影像：

（4）影像灰度處理

import cv2    # 呼叫opencv包
img = cv2.imread('E:\Python\StudyOfOpencv\qilin.jpeg')   #讀取影像位置
cv2.namedWindow("demo")                                  #對顯示影像的視窗進行命名
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)          #對影像進行灰度處理
cv2.imshow("demo", img_gray)                              #顯示灰度影像
cv2.waitKey(delay = 0)                                   #無限期等待下一個命令

其中下面指出的這一句代碼

img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)          #對影像進行灰度處理

它是對影像的通道進行修改，如果需要加強學習的可以參考：cvCvtColor函式

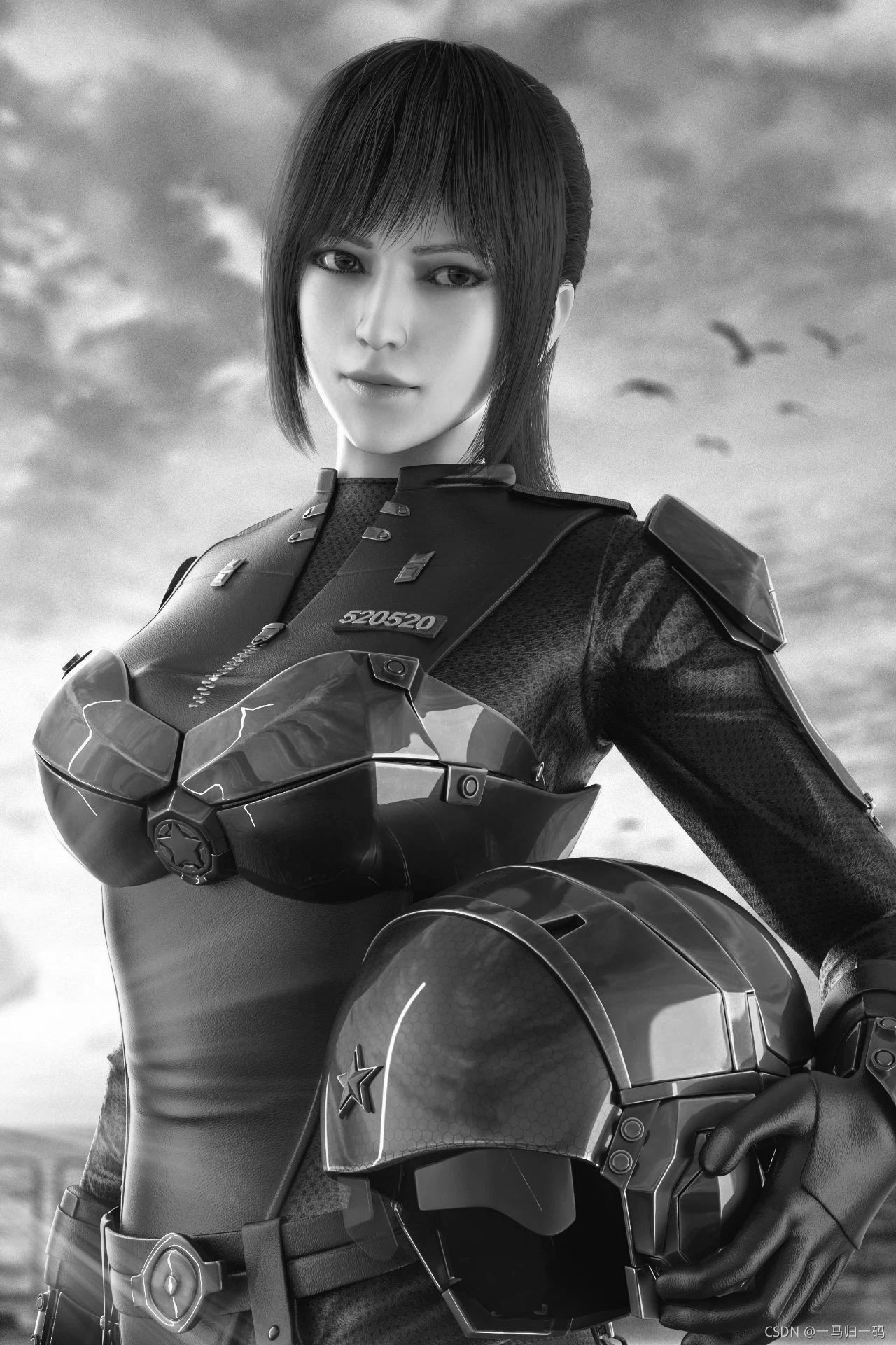

得到如下的灰度影像

3. 幾何圖形繪制

（1）繪制線段

使用 cv2.line() 函式就可以繪制線段

import cv2    # 呼叫opencv包
import numpy as np
img1 = np.ones((500, 500, 3), np.uint8)        #創建一張影像
cv2.line(img1, (140, 160), (140, 320), (0, 0, 255), 3, cv2.LINE_AA)          #繪制線段
cv2.imshow(" Image ", img1)
cv2.waitKey(delay = 0)

得到下面的影像：

然后我們對代碼進行簡單修改，觀察影像發生的改變：

import cv2    # 呼叫opencv包
import numpy as np
img1 = np.ones((500, 500, 3), np.uint8)        #創建一張影像
cv2.line(img1, (140, 160), (140, 320), (0, 255, 0), 3, cv2.LINE_AA)          #繪制線段
cv2.imshow(" Image ", img1)
cv2.waitKey(delay = 0)

觀察上面兩處代碼的不同，注意在 cv 庫中改變顏色是 BGR 而不是 RGB

如果想對影像顏色進行調整，可以參考下面的文章：

RGB顏色表

下面整個活兒：

img1 = np.ones((500, 500, 3), np.uint8)        #創建一張影像
cv2.line(img1, (120, 40), (300, 40), (255, 0, 0), 3, cv2.LINE_AA)
cv2.line(img1, (300, 40), (290, 180), (255, 0, 0), 3, cv2.LINE_AA)          #繪制線段
cv2.line(img1, (195, 50), (185, 190), (255, 0, 0), 3, cv2.LINE_AA)          #繪制線段
cv2.line(img1, (185, 190), (320, 190), (255, 0, 0), 3, cv2.LINE_AA)          #繪制線段
cv2.line(img1, (320, 190), (310, 340), (255, 0, 0), 3, cv2.LINE_AA)          #繪制線段
cv2.line(img1, (310, 340), (290, 320), (255, 0, 0), 3, cv2.LINE_AA)          #繪制線段
cv2.line(img1, (120, 280), (280, 265), (255, 0, 0), 3, cv2.LINE_AA)          #繪制線段
cv2.imshow(" Image ", img1)
cv2.waitKey(delay = 0)

（2）繪制矩形

首先像上面演示的那樣可以根據線段的起點和終點繪制矩形

也可以使用 cv2.rectangle(影像，矩形左上角坐標，矩形右下角坐標，顏色) 函式進行矩形的繪制：

cv2.rectangle(img1, (100, 200), (280, 280), (0, 255, 0), 3, cv2.LINE_AA)
cv2.rectangle(img1, (80, 180), (300, 300), (0, 255, 0), 3, cv2.LINE_AA)
cv2.imshow(" Image ", img1)
cv2.waitKey(delay = 0)

（3）繪制圓形

繪制圓只要知道其圓心坐標和半徑就可以了

使用 cv2.circle(影像，圓心坐標，半徑，顏色，是否填充) 就可以繪制圓了

cv2.circle(img1, (250, 250), 100, (0, 0, 255), -1) #-1代表進行填充
cv2.imshow(" Image ", img1)
cv2.waitKey(delay = 0)

（4）繪制橢圓

使用 cv2.ellipse（影像，圓心坐標，長軸&短軸，起始角度，終止角度，顯示弧長的角度，顏色，是否填充）就可以了

cv2.ellipse(img1, (256, 256), (100, 50), 0, 0, 360, (0, 255, 0), -1)
cv2.imshow(" Image ", img1)
cv2.waitKey(delay = 0)

（5）添加文本

使用 cv2.puttext(影像，繪制的文字，位置，字體，縮放，顏色，線寬) 就可以進行文本的添加了

下面在上圖中添加文本

cv2.putText(img1, 'OpenCV', (230, 450), cv2.FONT_HERSHEY_SIMPLEX, 1, (255, 255, 255), 2, cv2.LINE_AA)

總結

這篇文章主要介紹了 OpenCv 中的幾個基礎語法（讀取影像、顯示影像、改變影像大小等）以及繪制一些簡單的幾何影像（線段、圓形、橢圓、矩形等），為后面的學習打下基礎
