目錄
基礎理論
一、訓練CNN卷積神經網路
1、載入資料
2、改變資料維度
3、歸一化
4、獨熱編碼
5、搭建CNN卷積神經網路
5-1、第一層：第一個卷積層
5-2、第二層：第二個卷積層
5-3、扁平化
5-4、第三層：第一個全連接層
5-5、第四層：第二個全連接層（輸出層）
6、編譯
7、訓練
8、保存模型
代碼
二、識別自己的手寫數字（影像）
1、載入資料
2、載入訓練好的模型
3、載入自己寫的數字圖片并設定大小
4、轉灰度圖
5、轉黑底白字、資料歸一化
6、轉四維資料
7、預測
8、顯示影像
效果展示
代碼
基礎理論
第一層：卷積層，
第二層：卷積層，
第三層：全連接層，
第四層：輸出層，

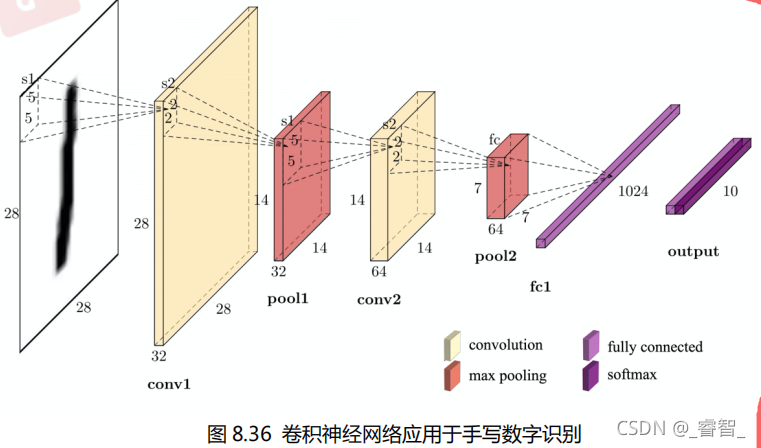

圖中原始的手寫數字的圖片是一張 28×28 的圖片，并且是黑白的，所以圖片的通道數是1，輸入資料是 28×28×1 的資料，如果是彩色圖片，圖片的通道數就為 3，

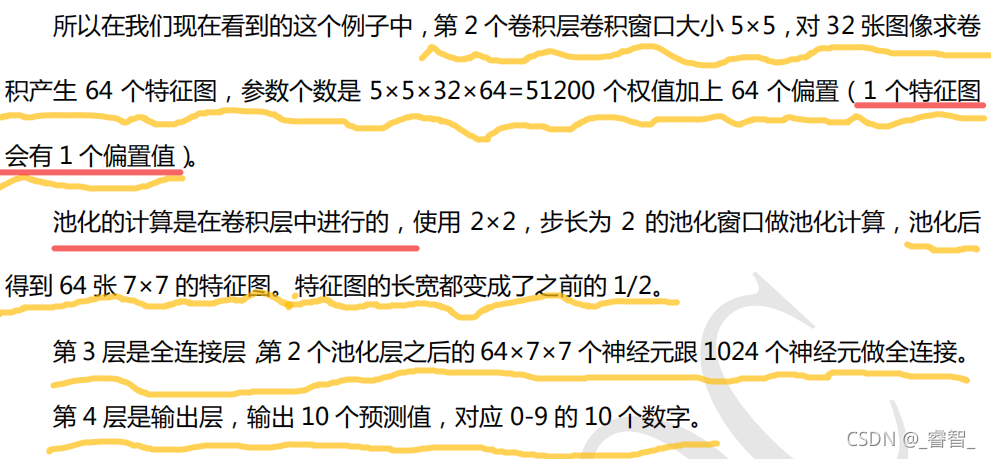

該網路結構是一個 4 層的卷積神經網路（計算神經網路層數的時候，有權值的才算是一層，池化層就不能單獨算一層）（池化的計算是在卷積層中進行的），
對多張特征圖求卷積，相當于是同時對多張特征圖進行特征提取，
特征圖數量越多說明卷積網路提取的特征數量越多，如果特征圖數量設定得太少容易出現欠擬合，如果特征圖數量設定得太多容易出現過擬合，所以需要設定為合適的數值，
一、訓練CNN卷積神經網路
1、載入資料
# 1、載入資料
mnist = tf.keras.datasets.mnist
(train_data, train_target), (test_data, test_target) = mnist.load_data()2、改變資料維度
注：在TensorFlow中，在做卷積的時候需要把資料變成4維的格式， 這4個維度分別是：資料數量，圖片高度，圖片寬度，圖片通道數，
# 2、改變資料維度
train_data = train_data.reshape(-1, 28, 28, 1)
test_data = test_data.reshape(-1, 28, 28, 1)
# 注：在TensorFlow中，在做卷積的時候需要把資料變成4維的格式
# 這4個維度分別是：資料數量，圖片高度，圖片寬度，圖片通道數3、歸一化
# 3、歸一化（有助于提升訓練速度）
train_data = train_data/255.0
test_data = test_data/255.04、獨熱編碼
# 4、獨熱編碼
train_target = tf.keras.utils.to_categorical(train_target, num_classes=10)
test_target = tf.keras.utils.to_categorical(test_target, num_classes=10) #10種結果5、搭建CNN卷積神經網路
model = Sequential()5-1、第一層：第一個卷積層
第一個卷積層：卷積層+池化層，
# 5-1、第一層：卷積層+池化層
# 第一個卷積層
model.add(Convolution2D(input_shape = (28,28,1), filters = 32, kernel_size = 5, strides = 1, padding = 'same', activation = 'relu'))
# 卷積層 輸入資料 濾波器數量 卷積核大小 步長 填充資料(same padding) 激活函式
# 第一個池化層 # pool_size
model.add(MaxPooling2D(pool_size = 2, strides = 2, padding = 'same',))
# 池化層(最大池化) 池化視窗大小 步長 填充方式5-2、第二層：第二個卷積層
# 5-2、第二層：卷積層+池化層
# 第二個卷積層
model.add(Convolution2D(64, 5, strides=1, padding='same', activation='relu'))
# 64:濾波器個數 5:卷積視窗大小
# 第二個池化層
model.add(MaxPooling2D(2, 2, 'same'))5-3、扁平化
把(64,7,7,64)資料變成：(64,7*7*64)，
flatten扁平化：
# 5-3、扁平化 （相當于把(64,7,7,64)資料->(64,7*7*64)）
model.add(Flatten())5-4、第三層：第一個全連接層
# 5-4、第三層：第一個全連接層
model.add(Dense(1024,activation = 'relu'))
model.add(Dropout(0.5))5-5、第四層：第二個全連接層（輸出層）
# 5-5、第四層：第二個全連接層（輸出層）
model.add(Dense(10, activation='softmax'))
# 10：輸出神經元個數6、編譯
設定優化器、損失函式、標簽，
# 6、編譯
model.compile(optimizer=Adam(lr=1e-4), loss='categorical_crossentropy', metrics=['accuracy'])
# 優化器(adam) 損失函式(交叉熵損失函式) 標簽7、訓練
# 7、訓練
model.fit(train_data, train_target, batch_size=64, epochs=10, validation_data=(test_data, test_target))8、保存模型
# 8、保存模型
model.save('mnist.h5')效果：
Epoch 1/10
938/938 [==============================] - 142s 151ms/step - loss: 0.3319 - accuracy: 0.9055 - val_loss: 0.0895 - val_accuracy: 0.9728
Epoch 2/10
938/938 [==============================] - 158s 169ms/step - loss: 0.0911 - accuracy: 0.9721 - val_loss: 0.0515 - val_accuracy: 0.9830
Epoch 3/10
938/938 [==============================] - 146s 156ms/step - loss: 0.0629 - accuracy: 0.9807 - val_loss: 0.0389 - val_accuracy: 0.9874
Epoch 4/10
938/938 [==============================] - 120s 128ms/step - loss: 0.0498 - accuracy: 0.9848 - val_loss: 0.0337 - val_accuracy: 0.9889
Epoch 5/10
938/938 [==============================] - 119s 127ms/step - loss: 0.0424 - accuracy: 0.9869 - val_loss: 0.0273 - val_accuracy: 0.9898
Epoch 6/10
938/938 [==============================] - 129s 138ms/step - loss: 0.0338 - accuracy: 0.9897 - val_loss: 0.0270 - val_accuracy: 0.9907
Epoch 7/10
938/938 [==============================] - 124s 133ms/step - loss: 0.0302 - accuracy: 0.9904 - val_loss: 0.0234 - val_accuracy: 0.9917
Epoch 8/10
938/938 [==============================] - 132s 140ms/step - loss: 0.0264 - accuracy: 0.9916 - val_loss: 0.0240 - val_accuracy: 0.9913
Epoch 9/10
938/938 [==============================] - 139s 148ms/step - loss: 0.0233 - accuracy: 0.9926 - val_loss: 0.0235 - val_accuracy: 0.9919
Epoch 10/10
938/938 [==============================] - 139s 148ms/step - loss: 0.0208 - accuracy: 0.9937 - val_loss: 0.0215 - val_accuracy: 0.9924
可以發現訓練10次以后，效果達到了99%+，還是比較不錯的，
代碼
# 手寫數字識別 -- CNN神經網路訓練
import os
os.environ['TF_CPP_MIN_LOG_LEVEL']='2'
import tensorflow as tf
from tensorflow.keras.models import Sequential
from tensorflow.keras.layers import Dense,Dropout,Convolution2D,MaxPooling2D,Flatten
from tensorflow.keras.optimizers import Adam
# 1、載入資料
mnist = tf.keras.datasets.mnist
(train_data, train_target), (test_data, test_target) = mnist.load_data()
# 2、改變資料維度
train_data = train_data.reshape(-1, 28, 28, 1)
test_data = test_data.reshape(-1, 28, 28, 1)
# 注：在TensorFlow中，在做卷積的時候需要把資料變成4維的格式
# 這4個維度分別是：資料數量，圖片高度，圖片寬度，圖片通道數
# 3、歸一化（有助于提升訓練速度）
train_data = train_data/255.0
test_data = test_data/255.0
# 4、獨熱編碼
train_target = tf.keras.utils.to_categorical(train_target, num_classes=10)
test_target = tf.keras.utils.to_categorical(test_target, num_classes=10) #10種結果
# 5、搭建CNN卷積神經網路
model = Sequential()
# 5-1、第一層：卷積層+池化層
# 第一個卷積層
model.add(Convolution2D(input_shape = (28,28,1), filters = 32, kernel_size = 5, strides = 1, padding = 'same', activation = 'relu'))
# 卷積層 輸入資料 濾波器數量 卷積核大小 步長 填充資料(same padding) 激活函式
# 第一個池化層 # pool_size
model.add(MaxPooling2D(pool_size = 2, strides = 2, padding = 'same',))
# 池化層(最大池化) 池化視窗大小 步長 填充方式
# 5-2、第二層：卷積層+池化層
# 第二個卷積層
model.add(Convolution2D(64, 5, strides=1, padding='same', activation='relu'))
# 64:濾波器個數 5:卷積視窗大小
# 第二個池化層
model.add(MaxPooling2D(2, 2, 'same'))
# 5-3、扁平化 （相當于把(64,7,7,64)資料->(64,7*7*64)）
model.add(Flatten())
# 5-4、第三層：第一個全連接層
model.add(Dense(1024, activation = 'relu'))
model.add(Dropout(0.5))
# 5-5、第四層：第二個全連接層（輸出層）
model.add(Dense(10, activation='softmax'))
# 10：輸出神經元個數
# 6、編譯
model.compile(optimizer=Adam(lr=1e-4), loss='categorical_crossentropy', metrics=['accuracy'])
# 優化器(adam) 損失函式(交叉熵損失函式) 標簽
# 7、訓練
model.fit(train_data, train_target, batch_size=64, epochs=10, validation_data=(test_data, test_target))
# 8、保存模型
model.save('mnist.h5')二、識別自己的手寫數字（影像）
1、載入資料
# 1、載入資料
mnist = tf.keras.datasets.mnist
(x_train, y_train), (x_test, y_test) = mnist.load_data()資料集的圖片（之一）：
2、載入訓練好的模型
# 2、載入訓練好的模型
model = load_model('mnist.h5')3、載入自己寫的數字圖片并設定大小
# 3、載入自己寫的數字圖片并設定大小
img = Image.open('6.jpg')
# 設定大小（和資料集的圖片一致）
img = img.resize((28, 28))
4、轉灰度圖
# 4、轉灰度圖
gray = np.array(img.convert('L')) #.convert('L')：轉灰度圖
可以發現和資料集中的白底黑字差別很大，所以我們把它反轉一下：
5、轉黑底白字、資料歸一化
MNIST資料集中的資料都是黑底白字，且取值在0~1之間，
# 5、轉黑底白字、資料歸一化
gray_inv = (255-gray)/255.06、轉四維資料
CNN神經網路預測需要四維資料，
# 6、轉四維資料（CNN預測需要）
image = gray_inv.reshape((1,28,28,1))7、預測
# 7、預測
prediction = model.predict(image) # 預測
prediction = np.argmax(prediction,axis=1) # 找出最大值
print('預測結果：', prediction)
8、顯示影像
# 8、顯示
# 設定plt圖表
f, ax = plt.subplots(3, 3, figsize=(7, 7))
# 顯示資料集影像
ax[0][0].set_title('train_model')
ax[0][0].axis('off')
ax[0][0].imshow(x_train[18], 'gray')
# 顯示原圖
ax[0][1].set_title('img')
ax[0][1].axis('off')
ax[0][1].imshow(img, 'gray')
# 顯示灰度圖（白底黑字）
ax[0][2].set_title('gray')
ax[0][2].axis('off')
ax[0][2].imshow(gray, 'gray')
# 顯示灰度圖（黑底白字）
ax[1][0].set_title('gray')
ax[1][0].axis('off')
ax[1][0].imshow(gray_inv, 'gray')

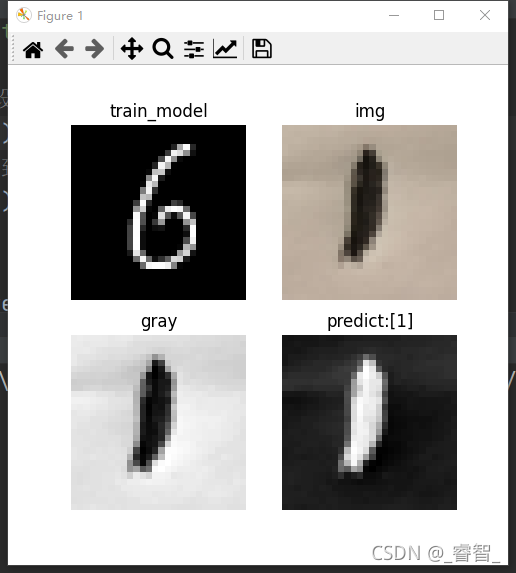

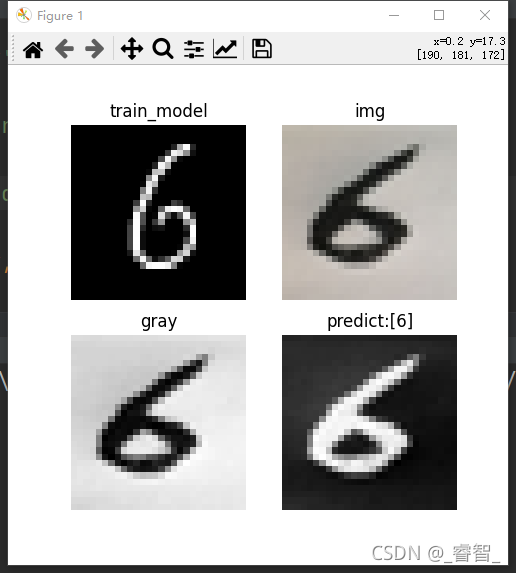

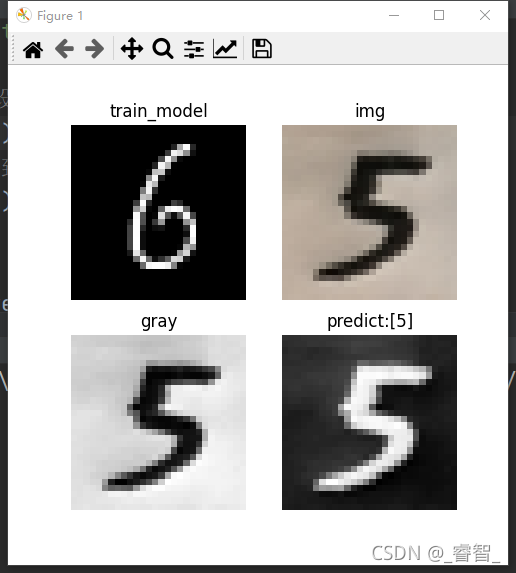

plt.show()效果展示
代碼
# 識別自己的手寫數字（影像預測）
import os
os.environ['TF_CPP_MIN_LOG_LEVEL']='2'
import tensorflow as tf
from tensorflow.keras.models import load_model
import matplotlib.pyplot as plt
from PIL import Image
import numpy as np
# 1、載入資料
mnist = tf.keras.datasets.mnist
(x_train, y_train), (x_test, y_test) = mnist.load_data()
# 2、載入訓練好的模型
model = load_model('mnist.h5')
# 3、載入自己寫的數字圖片并設定大小
img = Image.open('5.jpg')
# 設定大小（和資料集的圖片一致）
img = img.resize((28, 28))
# 4、轉灰度圖
gray = np.array(img.convert('L')) #.convert('L')：轉灰度圖
# 5、轉黑底白字、資料歸一化
gray_inv = (255-gray)/255.0
# 6、轉四維資料（CNN預測需要）
image = gray_inv.reshape((1,28,28,1))
# 7、預測
prediction = model.predict(image) # 預測
prediction = np.argmax(prediction,axis=1) # 找出最大值
print('預測結果：', prediction)
# 8、顯示
# 設定plt圖表
f, ax = plt.subplots(2, 2, figsize=(5, 5))
# 顯示資料集影像
ax[0][0].set_title('train_model')
ax[0][0].axis('off')
ax[0][0].imshow(x_train[18], 'gray')
# 顯示原圖
ax[0][1].set_title('img')
ax[0][1].axis('off')
ax[0][1].imshow(img, 'gray')
# 顯示灰度圖（白底黑字）
ax[1][0].set_title('gray')
ax[1][0].axis('off')
ax[1][0].imshow(gray, 'gray')
# 顯示灰度圖（黑底白字）
ax[1][1].set_title(f'predict:{prediction}')
ax[1][1].axis('off')
ax[1][1].imshow(gray_inv, 'gray')
plt.show()轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/317725.html
