引言
WeCube是一套開源的，一站式IT架構管理和運維管理工具，主要用于簡化分布式架構IT管理，并可以通過插件進行功能擴展，
起源
微眾銀行在分布式架構實踐的程序中，發現將銀行核心系統構建于分布式架構之上，會遇到一些與傳統單體應用不同的痛點（例如，服務器增多，部署難度大；呼叫鏈長，全鏈路跟蹤困難； 系統復雜，問題定位時間長等），在逐步解決這些痛點的程序中，總結了一套IT管理的方法論和最佳實踐，并研發了與之配套的IT管理工具體系，WeCube就是將該套方法論和最佳實踐，從微眾內部眾多IT管理工具體系中提煉出來，整合成一套開箱即用的IT管理解決方案，
設計理念

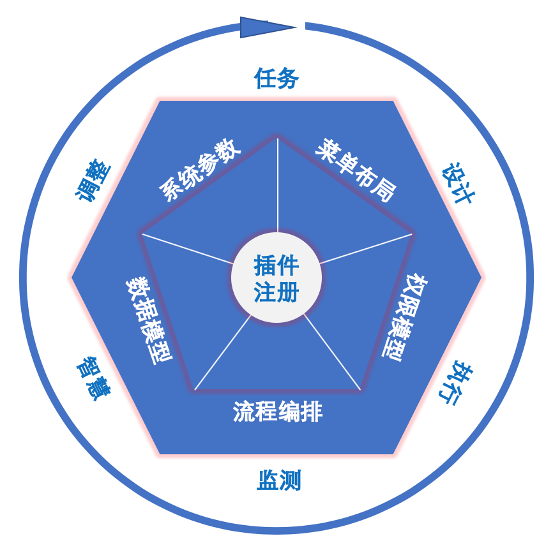

WeCube的設計理念與IT系統生命周期管理基本一致，可以通過“六個維度和一個核心”來闡述，
一個核心：通過注冊新插件持續擴展WeCube的功能，通過如下5個能力實作插件注冊及協作，插件注冊詳見“插件注冊”，
- 選單布局：WeCube提供前端UI基座和前端開發規范，使各個插件的前端互動能夠無縫集成到WeCube，進而形成一個統一平臺，
- 權限模型：WeCube的權限模型提供“用戶-角色-選單”三級權限模型，并提供統一認證方案，資料權限及API權限，由插件自身控制，
- 流程編排：WeCube內置一套標準的BPMN流程引擎，可以通過客戶自定義編排驅動插件協同作業，減少人工干預，編排設計詳見“編排設計”，
- 資料模型：插件需要將自身需要提供給其他插件使用的資料模型注冊到WeCube的統一資料模型，然后通過標準的CRUD介面提供資料訪問服務，
- 系統引數：WeCube的全域引數、插件需要客戶修改、插件需要暴露給其他插件使用的引數，需要注冊到WeCube的系統引數內，
六個維度：通過定義六個維度的選單，并將插件功能有組織性的插入這六個維度選單中，形成對IT系統全生命周期的有效管理，
- 任務：匯聚多種型別任務，形成一體化的作業平臺，作業內容清晰可見，輕重緩急一目了然，
- 設計：定義模型和規范，形成標準化設計語言，通過規范化設計及圖形化展示，清晰、準確地描繪出對分布式架構的期望，
- 執行：通過各類自動化、標準化任務的執行，將分布式架構的期望設計變成現實存在，消除人員能力參差不齊導致的實作差異，
- 監測：定義全方位的監測項指標，通過持續收集監測資料，精確反映現狀，并發現現實與期望的差異項，
- 智慧：應用機器學習等技術，賦予智慧能力，通過數學建模，制定應對監測發現的差異項的處理策略，
- 調整：通過執行處理策略來不斷進行動態調整，最終保持現實與期望的對等，進而使系統穩定運行，
技術實作
WeCube分為核心功能模塊和插件模塊，
核心功能模塊使用Java/MySQL/VUE開發，主要負責作業流程，可視化和核心資料存盤，
插件模塊用于功能擴展，分為資源管理、資料整合、功能增強三類插件，對于插件，WeCube定義了一套介面規范，插件開發者可以在遵循規范的前提下，自行選擇開發語言，目前已有的插件使用的開發語言包括GO語言和Java，

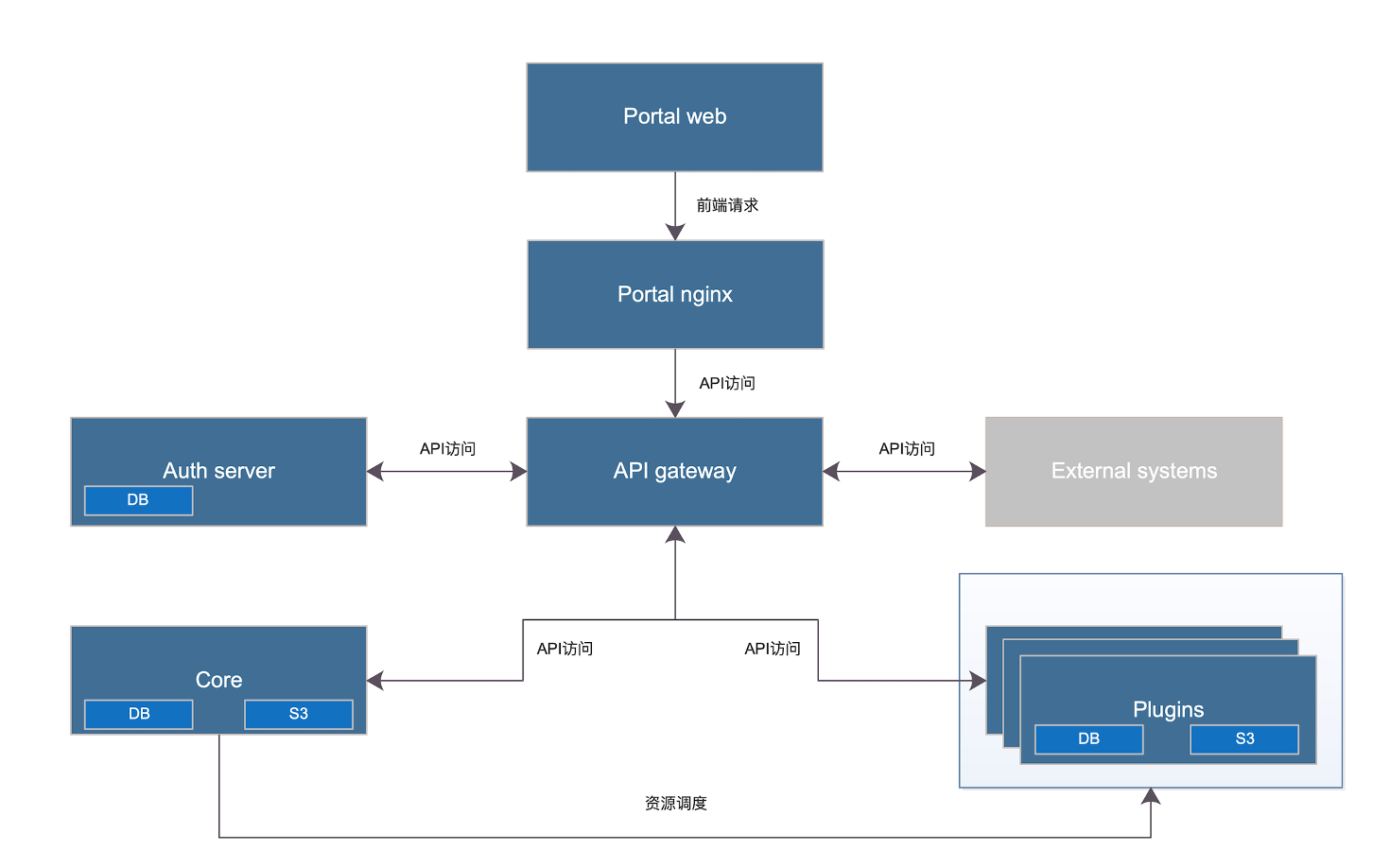

系統架構
WeCube 2.0版本

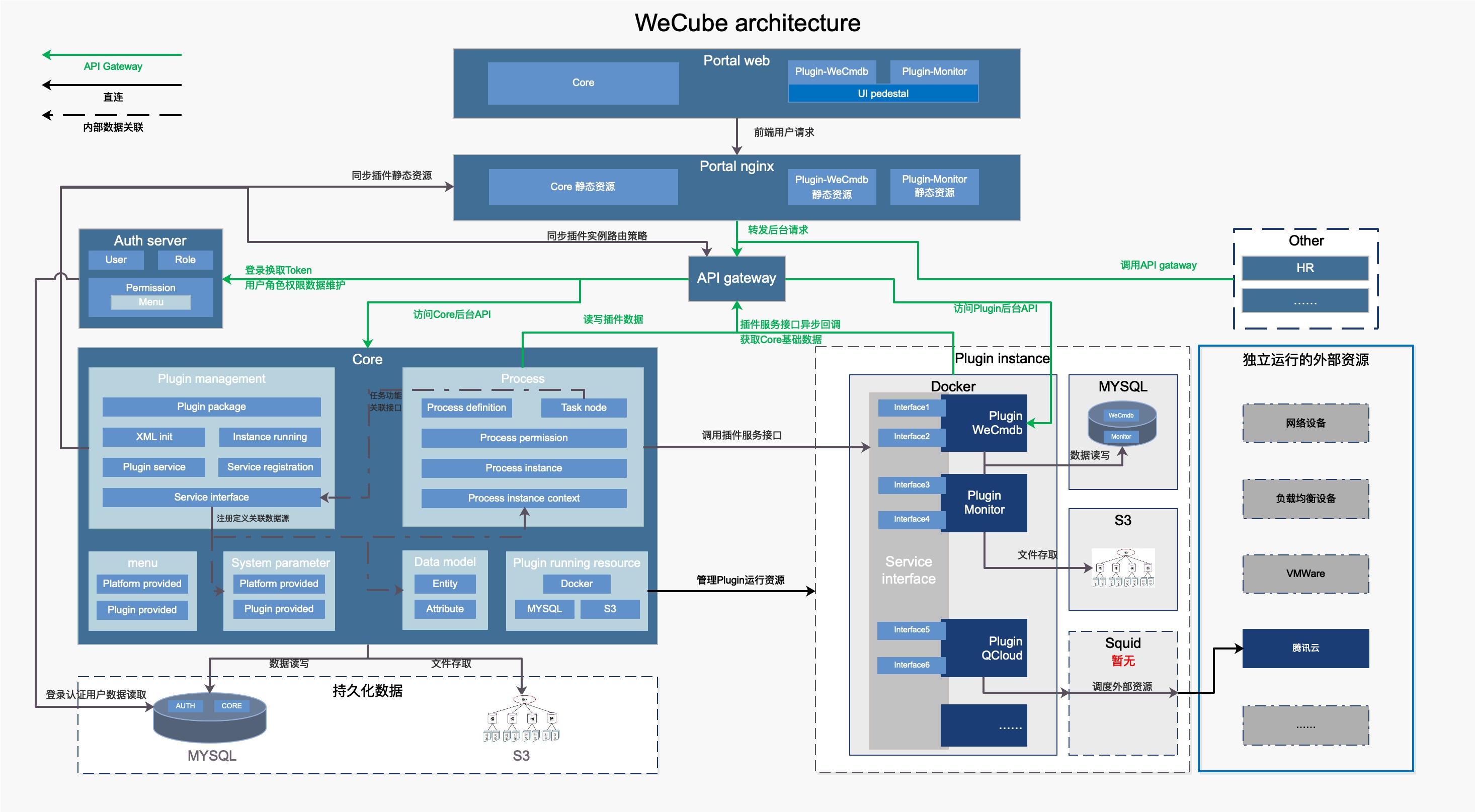

組件間詳細關聯圖：
主要功能簡介
WeCube的功能選單設計與設計理念保持一致，分別是任務、設計、執行、監測、智慧、調整、協同、系統，
系統
- 系統引數：管理WeCube Platform運行所需的系統引數，
- 資源管理：管理WeCube提供的資源如容器母機及資源上運行的實體，
- 權限管理：管理WeCube Platform的用戶，角色和選單，可以對權限進行選單級別的管控，
協同
- 插件注冊：選擇插件包上傳，插件包需宣告本插件的依賴、所需選單、資料模型、系統引數、權限設定及運行資源，注冊后通過容器運行，支持多實體，可以查看插件運行的日志，選擇插件服務，通過插件運行的引數關聯CMDB資料模型的屬性值，形成注冊，
- 任務編排：比如設計一個VPC創建的編排，包括創建VPC、創建子網、創建VM，流程的每個執行節點需要關聯插件，
設計（WeCMDB插件提供）
- 規劃設計：用于設計機房結構，
- 資源規劃：用于實體化一個機房，特別是兩地三中心結構，
- 應用架構設計：用于設計一個應用的邏輯架構，
- 應用部署設計：用于實際部署一個應用，支持灰度發布，
- CI資料管理/查詢：通過模型圖形進入單個資料管理以及查詢，
- CI綜合查詢管理/資料綜合查詢：用于配制多CI屬性報表，比如一個應用使用到了哪些主機，
- 列舉資料管理/查詢：通過對公共列舉和私有列舉進行管理以及查詢，
執行
- 編排任務執行：在選擇編排后可對選擇目標物件執行編排，支持灰度操作，比如重啟某個資源集的5臺主機，
- 物料管理（Artifacts插件提供）：管理應用程式的包，可以定義各種檔案，可以配置環境差異導致的變數替換規則，不需要人工處理，
- 批量執行：通過配置綜合查詢并選擇目標，在通過特定插件來執行任務，比如某個應用的所有主機，執行一個用戶權限變更，
任務（Service-Management插件提供）
- 模板管理：服務目錄管理， 服務請求模板管理；
- 服務管理：服務請求管理，任務管理；
監測（Open-Monitor插件提供）
- Agent管理: 注冊、啟動、停止；
- 資料管理: 提供資料采集配置， 資料查詢等功能；
- 告警管理: 提供閾值配置、日志監控、告警觸發等功能；
- 視圖管理: 提供圖形配置和自定義視圖功能；
核心流程時序說明：

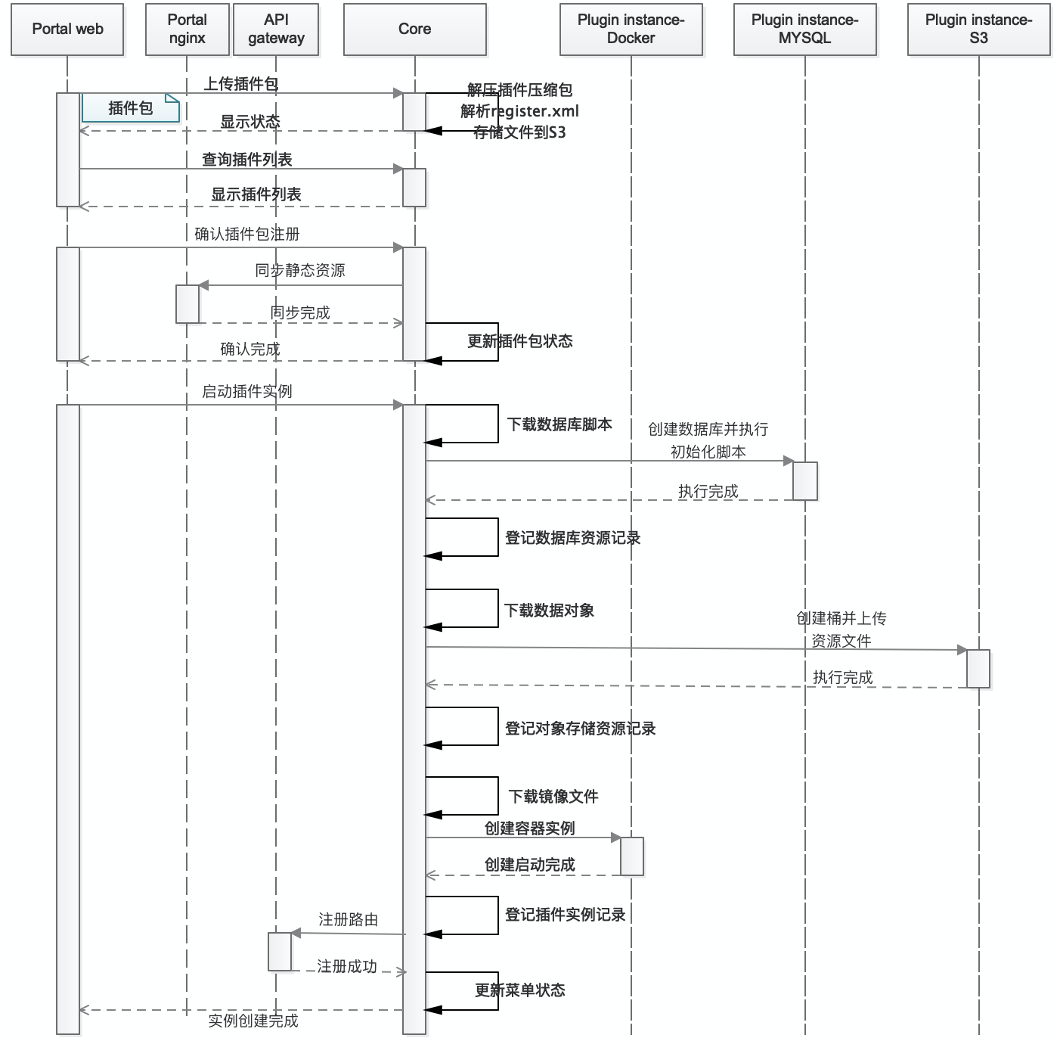

插件注冊時序圖:

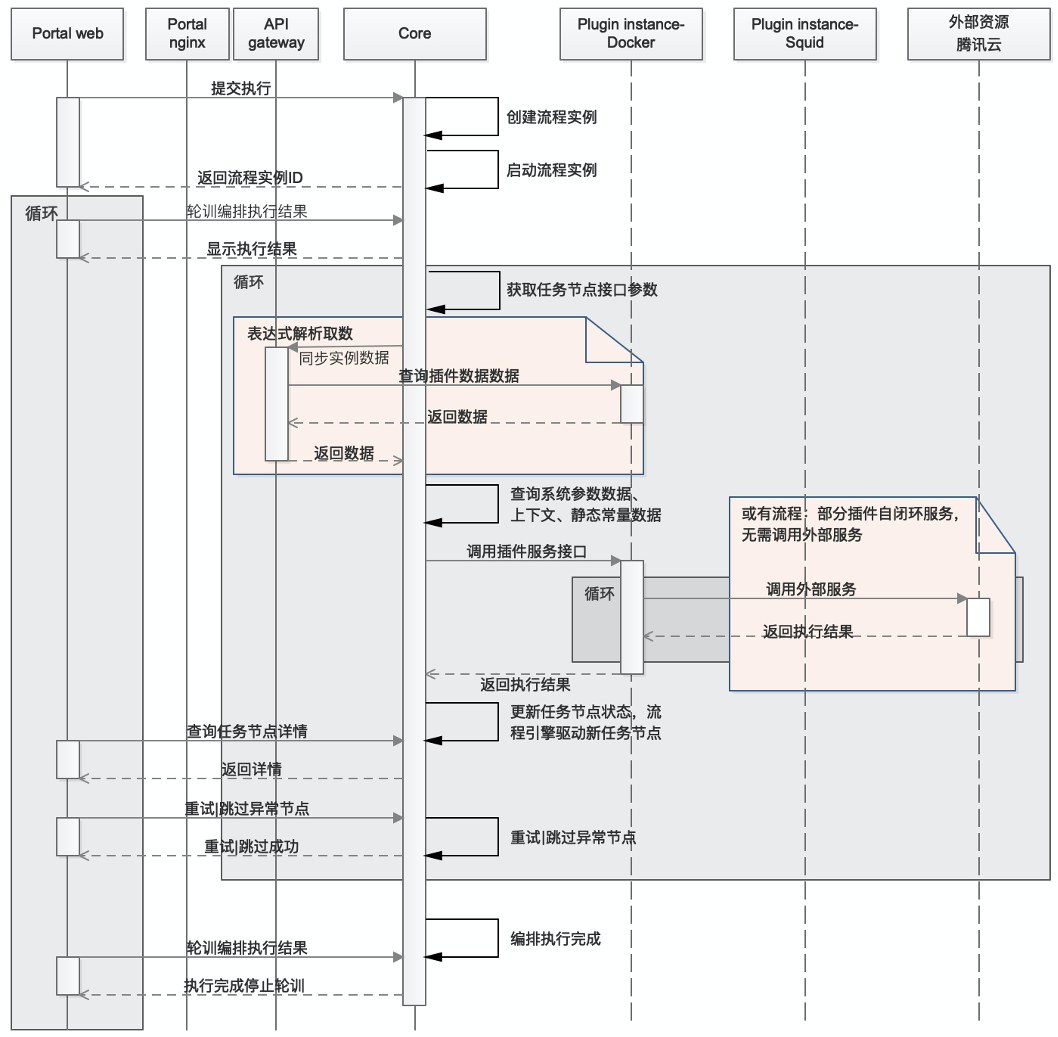

編排任務執行:
- 采用容器化部署，
- 使用Java和VUE進行開發，資料存盤于MySQL，并依賴Tomcat Web容器運行，
-
專案原始碼獲取方式：點擊這里查看獲取方式
