servlet

在了解dispatcherServlet的流程前，首先要了解servlet這個技術，

狹義的來說，servlet只是一個介面，廣義的來說，它是一個規范，

在傳統的Javaweb專案里，通過繼承HttpServlet（實作了service介面）重寫doGet，doPost方法，再在web.xml里標識，通過tomcat作為servlet容器來管理這些servlet，

tomcat在不考慮io模型通信情況下， 只有兩個主要的功能，

• 封裝request，response物件
• 呼叫servlet的service方法

這個是理解dispatcher流程的關鍵，首先要知道tomcat到底是干什么的

我們可以看下HttpServlet的service方法的原始碼

protected void service(HttpServletRequest req, HttpServletResponse resp) throws ServletException, IOException {
        String method = req.getMethod();
        long lastModified;
        if (method.equals("GET")) {
            lastModified = this.getLastModified(req);
        } else if (method.equals("HEAD")) {
            lastModified = this.getLastModified(req);
            this.maybeSetLastModified(resp, lastModified);
            this.doHead(req, resp);
        } else if (method.equals("POST")) {
            this.doPost(req, resp);
        } else if (method.equals("PUT")) {
            this.doPut(req, resp);
        } else if (method.equals("DELETE")) {
            this.doDelete(req, resp);
        } else if (method.equals("OPTIONS")) {
            this.doOptions(req, resp);
        } else if (method.equals("TRACE")) {
            this.doTrace(req, resp);
        } else {
            String errMsg = lStrings.getString("http.method_not_implemented");
            Object[] errArgs = new Object[]{method};
            errMsg = MessageFormat.format(errMsg, errArgs);
            resp.sendError(501, errMsg);
        }

    }
復制代碼

也就是說傳統的servlet的專案中，tomcat把請求封裝后根據url呼叫對應路徑的servlet，執行service方法，再判斷請求型別去呼叫doGet（），doPost（）等，

dispatcherServlet和servlet的關系

dispatcherServlet依賴關系很復雜，簡單來說就是他間接的實作了servlet介面，先看下servlet介面的方法

public interface Servlet {
    void init(ServletConfig var1) throws ServletException;

    ServletConfig getServletConfig();

    void service(ServletRequest var1, ServletResponse var2) throws ServletException, IOException;

    String getServletInfo();

    void destroy();
}
復制代碼

我們一會重點說下init和service方法，

對于springmvc來說，需要在web.xml里配置dispatcherServlet，讓tomcat去管理，對于spring的專案，tomcat只需要管理spring自帶的servlet就可以了，我們不需要去寫servlet，我們是通過bean讓spring容器去管理，這里的spring容器和tomcat容器不是一個概念，

springboot基于自動配置不需要去手動配置，

根據上面所說，任何路徑下的請求，tomcat都會呼叫spring的dispatcherServlet的service方法去處理，由于依賴關系復雜，service方法是在dispatcher的父類，總結來說， 最后會呼叫dispatch的doDispatch方法 ，中間會有些程序，這里就忽略不計了，

流程

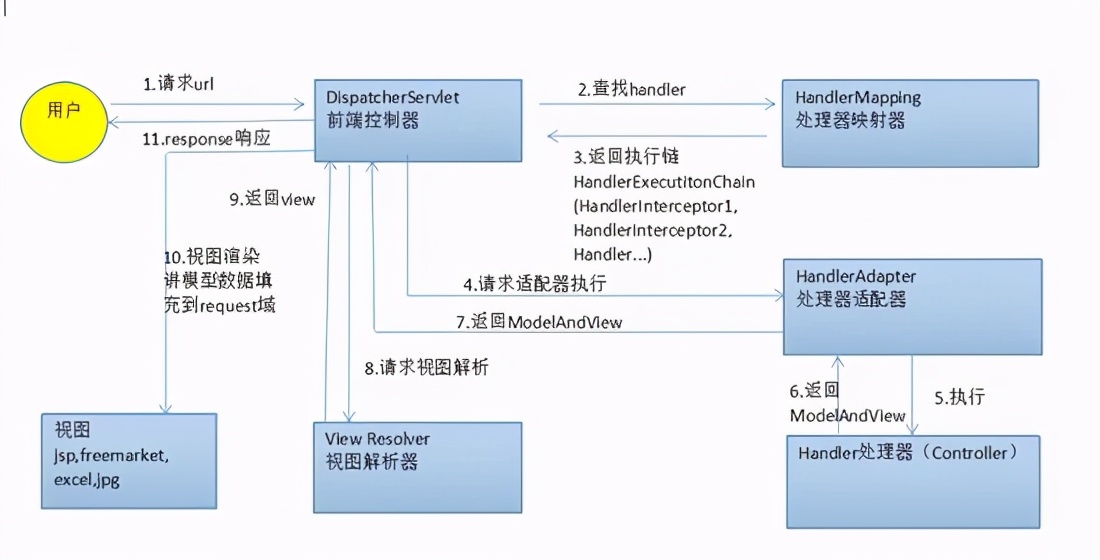

丑陋的面經只會甩給你一張圖

硬背這種八股文，完全不知道他的理念和實作細節，對我們的思想是沒有一點好處的，所以要剖析下他的原始碼，

初始化

首先要對spring容器初始化重繪容器，才能進行互動，對于springmvc來說，tomcat會先執行dispatcher的init方法（其實是HttpServletBean的init方法）來重繪容器，底層就是呼叫的refresh方法，對于springboot來說，會執行main方法的run方法，里面執行一個refresh方法來重繪容器，雖然仍然會執行init方法，但里面的refresh方法應該是不會再執行的，（雖然不知道springboot為什么可以不讓執行，但根據打斷點來說，他確實沒有執行），總之殊途同歸，

請求流程

我再把之前的捋一遍，請求過來后，先被tomcat封裝request，response物件，再呼叫service方法，即dispatchServlet的doDispatch方法，直接看原始碼

protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws Exception {
		HttpServletRequest processedRequest = request;
		HandlerExecutionChain mappedHandler = null;
		boolean multipartRequestParsed = false;

		WebAsyncManager asyncManager = WebAsyncUtils.getAsyncManager(request);

		try {
			ModelAndView mv = null;
			Exception dispatchException = null;

			try {
				processedRequest = checkMultipart(request);
				multipartRequestParsed = (processedRequest != request);

				// Determine handler for the current request.
				mappedHandler = getHandler(processedRequest);
				if (mappedHandler == null) {
					noHandlerFound(processedRequest, response);
					return;
				}

				// Determine handler adapter for the current request.
				HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());

				// Process last-modified header, if supported by the handler.
				String method = request.getMethod();
				boolean isGet = "GET".equals(method);
				if (isGet || "HEAD".equals(method)) {
					long lastModified = ha.getLastModified(request, mappedHandler.getHandler());
					if (new ServletWebRequest(request, response).checkNotModified(lastModified) && isGet) {
						return;
					}
				}

				if (!mappedHandler.applyPreHandle(processedRequest, response)) {
					return;
				}

				// Actually invoke the handler.
				mv = ha.handle(processedRequest, response, mappedHandler.getHandler());

				if (asyncManager.isConcurrentHandlingStarted()) {
					return;
				}

				applyDefaultViewName(processedRequest, mv);
				mappedHandler.applyPostHandle(processedRequest, response, mv);
			}
			catch (Exception ex) {
				dispatchException = ex;
			}
			catch (Throwable err) {
				// As of 4.3, we're processing Errors thrown from handler methods as well,
				// making them available for @ExceptionHandler methods and other scenarios.
				dispatchException = new NestedServletException("Handler dispatch failed", err);
			}
			processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);
		}
		catch (Exception ex) {
			triggerAfterCompletion(processedRequest, response, mappedHandler, ex);
		}
		catch (Throwable err) {
			triggerAfterCompletion(processedRequest, response, mappedHandler,
					new NestedServletException("Handler processing failed", err));
		}
		finally {
			if (asyncManager.isConcurrentHandlingStarted()) {
				// Instead of postHandle and afterCompletion
				if (mappedHandler != null) {
					mappedHandler.applyAfterConcurrentHandlingStarted(processedRequest, response);
				}
			}
			else {
				// Clean up any resources used by a multipart request.
				if (multipartRequestParsed) {
					cleanupMultipart(processedRequest);
				}
			}
		}
	}
復制代碼

這么看復雜的一比，實際上對比丑陋面經的圖片，只有幾個方法比較重要，

//從Handler映射器獲取handlerchain
mappedHandler = getHandler(processedRequest);
//獲取配接器
HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());
//執行handler，獲取ModelAndView
mv = ha.handle(processedRequest, response, mappedHandler.getHandler());
//判斷mv中的視圖是否為空
applyDefaultViewName(processedRequest, mv);
//視圖決議
processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);
復制代碼

感覺這應該是spring中最容易理解的原始碼了，我們逐條分析，

映射器

首先是getHandler（）方法

protected HandlerExecutionChain getHandler(HttpServletRequest request) {
        //this.handlerMappings就是一個HandlerMapping陣列，Spring容器啟動后，會將所有定義好的映射器物件存放在這個陣列里
		if (this.handlerMappings != null) {
			for (HandlerMapping mapping : this.handlerMappings) {
				HandlerExecutionChain handler = mapping.getHandler(request);
				if (handler != null) {
					return handler;
				}
			}
		}
		return null;
	}
復制代碼

這個理解起來很簡單，由于有多種的Handler，就有多種的mapping，需要找到正確的mapping

• RequestMappingUrlHandlerMapping 最常見的使用注解標識的handler映射
• BeanNameUrlHandlerMapping
• SimpleUrlHandlerMapping
• ControllerClassNameHandlerMapping

其中第一個最為常見，使用@requestMapping注解標識的handlermapping，其他的有繼承controller，httpservlet的，就不多說了，

通過回圈，直到找到正確的處理器映射器，獲取到handle，實際上是一個HandlerExecutionChain，他的構成其實就是攔截器陣列+handler，

配接器

上一步獲取到了處理器鏈后，獲取配接器，通過getHandlerAdapter方法，引數為handler（目前攔截器陣列還沒有用）

HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());
復制代碼

這里就用上了大名鼎鼎的 配接器模式 了

如果不使用配接器，以后再增加handle種類時，由于不同handle之間的邏輯完全不一樣，需要通過在dispatch中使用if else的方式去判斷handle的種類，再執行操作，

protected HandlerAdapter getHandlerAdapter(Object handler) {
		if (this.handlerAdapters != null) {
			for (HandlerAdapter adapter : this.handlerAdapters) {
				if (adapter.supports(handler)) {
					return adapter;
				}
			}
		};
	}
復制代碼

這里的this.handlerAdapters是獲取配接器陣列，跟上面有點像，獲取到合適的配接器回傳，

配接器執行handle方法

配接器使用handle方法執行

mv = ha.handle(processedRequest, response, mappedHandler.getHandler());
復制代碼

最后得到了一個modelandview，在古老的jsp時代，是通過modelandview傳遞資料并決議jsp視圖的，但由于現在前后端分離，使用@ResponseBody注釋只傳送json串，所以這里的modelandview為空，

所以接下來的視圖決議部分我們就不關注了

攔截器

所以handerchain里的攔截器作用是什么呢，

其實在配接器執行handle方法 前后 會進行一個攔截器的處理，只是我沒有寫而已，

最后

tomcat的處理，我就不說了

小結

springmvc這塊的流程如果不深挖其實很簡單，基本上有過開發經驗的都能夠大概了解這塊的流程，但其實我上面省略了一部分，就是配接器的 handle 方法和映射器的 getHandler 方法，這塊比較難理解，所以我這里只介紹前后端分離和常用注解的情況，我盡量從頂向下的方式去說明原始碼，

映射器的原始碼分析

面經簡略版

1. 在ioc初始化時，映射器也會初始化，就把映射對應關系放在一個map里
2. 映射器的 getHandler 方法，通過url的后綴，從map中獲取到對應的handler

詳細版

先說下HandlerMapping的繼承關系

實際上最常用的就是
RequestMappingHandlerMapping ，他對應的就是@Controller @RequestMapping這種寫法的handle映射器，我這里就只介紹這一個映射器了，

我們直接從請求流程來看

首先先是在dispatcher里回圈映射器串列，呼叫getHandler方法（上面有寫），實際就是呼叫AbstractHandlerMapping的getHandler方法

AbstractHandlerMapping

public final HandlerExecutionChain getHandler(HttpServletRequest request) throws Exception {
		//省略版
		Object handler = getHandlerInternal(request);
		HandlerExecutionChain executionChain = getHandlerExecutionChain(handler, request);
		return executionChain;
	}
復制代碼

這個getHandlerInternal()回傳的就是我們需要的handle，點進去會呼叫
AbstractHandlerMethodMapping 的方法

getHandlerInternal（）

protected HandlerMethod getHandlerInternal(HttpServletRequest request) throws Exception {
    //獲取url，例如/user/login
    String lookupPath = initLookupPath(request);
    //獲取HandlerMethod，核心方法
    HandlerMethod handlerMethod = lookupHandlerMethod(lookupPath, request);
    return (handlerMethod != null ? handlerMethod.createWithResolvedBean() : null);
}
復制代碼

先看回傳值，回傳了一個 HandlerMethod ，這個就是我們的處理器，之前說過，springmvc有多種handler，每個handle的處理邏輯都不一樣，通過不同映射器獲得的handler都不同，之后需要通過配接器來統一規范執行，這個后面再說，總之 HandlerMethod 這個物件很重要，

HandlerMethod類

看下HandlerMethod類的構造

//省略了很多
public class HandlerMethod {

   private final Object bean;

   private final Method method;
 }
復制代碼

就介紹下這兩個成員變數吧，bean就是controller的bean，Method是映射到controller的方法，Method不懂的話可以去看下反射的原理，總之在后面配接器那里會執行method的invoke方法，也就是執行controller上映射的方法，

我們在回傳剛才的方法，看下核心方法 lookupHandlerMethod

lookupHandlerMethod（）

protected HandlerMethod lookupHandlerMethod(String lookupPath, HttpServletRequest request) throws Exception {
		List<Match> matches = new ArrayList<>();
		//重點
		List<T> directPathMatches = this.mappingRegistry.getMappingsByDirectPath(lookupPath);
		addMatchingMappings(this.mappingRegistry.getRegistrations().keySet(), matches, request);
		Match bestMatch = matches.get(0);
		handleMatch(bestMatch.mapping, lookupPath, request);
		return bestMatch.handlerMethod;
	}
復制代碼

這個代碼我進行了瘋狂的省略，把一些多映射或者空的情況刪掉了，我們先去理解正常代碼的一個流程，

我們來分析下第二行重點代碼，this. mappingRegistry .getMappingsByDirectPath(lookupPath)，我們首先要看這個 mappingRegistry 是什么，

mappingRegistry類

class MappingRegistry {

   private final Map<T, MappingRegistration<T>> registry = new HashMap<>();

   private final MultiValueMap<String, T> pathLookup = new LinkedMultiValueMap<>();

   private final Map<String, List<HandlerMethod>> nameLookup = new ConcurrentHashMap<>();

   private final Map<HandlerMethod, CorsConfiguration> corsLookup = new ConcurrentHashMap<>();

   private final ReentrantReadWriteLock readWriteLock = new ReentrantReadWriteLock();
}
復制代碼

mappingRegistry是一個內部類，里面都是一堆map，這個getMappingsByDirectPath方法只是從 pathLookup 這個map里，以lookupPath（url，例如/user/login）為key獲取值而已，這個值就是我們的handler，

這時候問題就來了，這些map是什么時候獲取的內容呢

在springioc容器初始化時，映射器也會初始化，就把映射對應關系放在pathLookup這個map里，具體流程就跟容器初始化有關了，我就不詳細敘述了，

小結

可以發現，對于這種請求來說，根本就沒用到
RequestMappingHandlerMapping的方法，都是他的父類AbstractHandlerMapping的方法，之后的流程就很簡單了，只是把handlerMethod封裝成handerchain，回傳了，

配接器的原始碼分析

面經簡略版

• 呼叫 RequestMappingHandlerAdapter 的handle方法，實際是通過反射呼叫controller的方法，并回傳值
• 根據回傳值選擇特定的回傳值決議器（例如使用@Response注解回傳的是物件，則使用RequestResponseBodyMethodProcessor，將物件序列化為json）
• 最后回傳的mv為null，跳過了視圖決議器，

詳細版

HandlerAdapter

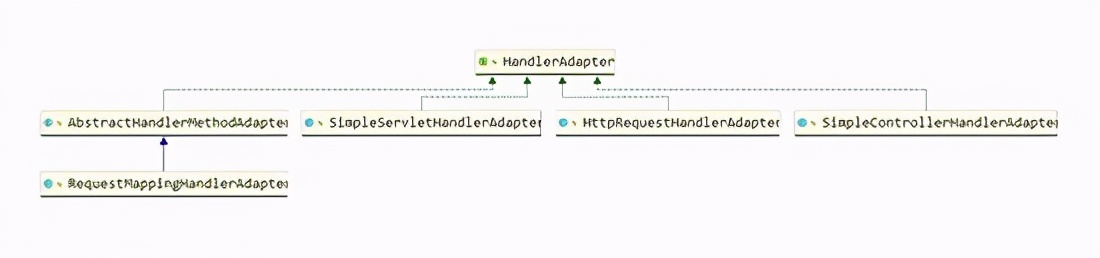

上面流程的模塊介紹了配接器有很多種，他們都實作了HandleAdapter介面，看下介面的原始碼

public interface HandlerAdapter {
  boolean supports(Object handler);

  ModelAndView handle(HttpServletRequest request, HttpServletResponse response, Object handler)
}

復制代碼

同樣省略，重要的只有這兩個方法，

第一個方法在上文回圈判斷 是否合適 時呼叫過，第二個方法就是dispatcher里的執行方法，回傳一個modelAndView，這么一看很簡單嗎，所以我們來看下他的實作類，

由于handle種類很多，就會對應了很多的配接器

我們平常@Controller出來的 HandlerMethod 使用的是
RequestMappingHandlerAdapter ，是這里最復雜的，為什么復雜呢，因為它涉及了很多的url映射，引數和回傳值的處理，這里我先舉一個簡單的例子，
SimpleServletHandlerAdapter，servlet型別的handler配接器，

SimpleServletHandlerAdapter

public class SimpleServletHandlerAdapter implements HandlerAdapter {
   public boolean supports(Object handler) {
      return (handler instanceof Servlet);
   }

   public ModelAndView handle(HttpServletRequest request, HttpServletResponse response, Object handler) {
      ((Servlet) handler).service(request, response);
      return null;
   }
}
復制代碼

這里先說明一點，spring也是可以使用servlet規范的寫法的，例如繼承httpservlet，只是還會走mvc的流程，因為這種servlet不歸tomcat管理，而是作為一個bean被spring容器管理，

可以看到這個實作類和他的名字一樣簡單，supports只是判斷了handler是否是servlet型別，handle只是呼叫了service，

AbstractHandlerMethodAdapter

//簡化版
public abstract class AbstractHandlerMethodAdapter implements HandlerAdapter {
    public final boolean supports(Object handler) {
        return (handler instanceof HandlerMethod && supportsInternal((HandlerMethod) handler));
    }

    protected abstract boolean supportsInternal(HandlerMethod handlerMethod);

    public final ModelAndView handle(HttpServletRequest request, HttpServletResponse response, Object handler){
		return handleInternal(request, response, (HandlerMethod) handler);
	}

    protected abstract ModelAndView handleInternal(HttpServletRequest request,
			HttpServletResponse response, HandlerMethod handlerMethod) throws Exception;
}
復制代碼

先看
RequestMappingHandlerAdapter的抽象類，

• supports判斷型別是否是 HandlerMethod ，除此之外還有個新方法supportsInternal，但是對于RequestMappingHandlerAdapter來說，這個方法一直回傳true，所以我們可以認為, 當一個Handler是HandlerMethod 型別的時候, 就會被這個配接器處理，這里的重點就是 HandlerMethod ，他代表著我們平常使用的handler型別
• handle呼叫新方法handleInternal，作為引數的handler被強轉為 HandlerMethod 型別

handle方法流程

剛才簡單介紹下父類配接器的介面，接下來看流程

上面說到，dispatcher會先回圈獲取對應的handleAdapeter，通過的就是supports方法，我就忽略掉了，

然后會呼叫handle方法，其實就是
RequestMappingHandlerAdapter的 handleInternal 方法

RequestMappingHandlerAdapter

handleInternal（）

protected ModelAndView handleInternal(){
    ModelAndView mav;
    mav = invokeHandlerMethod(request, response, handlerMethod);
    return mav;
}
復制代碼

在抽象的省略后，只剩下invokeHandlerMethod方法

invokeHandlerMethod（）

protected ModelAndView invokeHandlerMethod(HttpServletRequest request,
      HttpServletResponse response, HandlerMethod handlerMethod) {

        ServletWebRequest webRequest = new ServletWebRequest(request, response);
        ModelAndViewContainer mavContainer = new ModelAndViewContainer();
        //ServletInvocableHandlerMethod是HandlerMethod的子類
        ServletInvocableHandlerMethod invocableMethod = createInvocableHandlerMethod(handlerMethod);
        //核心
        invocableMethod.invokeAndHandle(webRequest, mavContainer);
        return getModelAndView(mavContainer, modelFactory, webRequest);
}
復制代碼

這里有大量異步和mavcontainer的部分我都刪掉了，沒意義的同時也是因為我看不懂，我就不分析了，

這塊代碼核心就是
invocableMethod.invokeAndHandle(webRequest, mavContainer)，分析下引數，

• webRequest request的封裝
• mavcontainer在前后端分離情況都是為空的，

HandlerMethod子類

public void invokeAndHandle(ServletWebRequest webRequest, ModelAndViewContainer mavContainer,
			Object... providedArgs) throws Exception {
        //獲得回傳值，providedArgs為引數
		Object returnValue = invokeForRequest(webRequest, mavContainer, providedArgs);
        //回傳值決議
		this.returnValueHandlers.handleReturnValue(
					returnValue, getReturnValueType(returnValue), mavContainer, webRequest);
	}
復制代碼

public Object invokeForRequest(NativeWebRequest request, @Nullable ModelAndViewContainer mavContainer,
      Object... providedArgs) throws Exception {
	//引數決議器，例如@RequestBody，物件，變數之類的，對引數決議之后放入args陣列，
   Object[] args = getMethodArgumentValues(request, mavContainer, providedArgs);
   return doInvoke(args);
}
復制代碼

protected Object doInvoke(Object... args) throws Exception {
        //獲取method，這個method就是controller對應url的方法
		Method method = getBridgedMethod();
        //反射呼叫controller的方法
		return method.invoke(getBean(), args);
	}
復制代碼

這是請求到controller之前的最后一步，這是InvocableHandlerMethod的 doInvoke 方法，這里只進行了一個簡單的反射而已，獲取到Method物件后呼叫invoke方法，也就是執行controller下映射url的方法，我這里舉一個例子

@GetMapping
public ApiMsg get(@RequestParam(value = "current", required = false, defaultValue = "1") int current,
                  @RequestParam(value = "size", required = false, defaultValue = "10") int size){
    return adminReportService.selectAllReport(current,size);
}
復制代碼

一個極其標準的controller，回傳的是一個Object物件

對于回傳值和引數值的決議我就不研究了，

小結

對于前后端分離傳遞json這種寫法，modelandview都為空，都是直接對回傳值處理的，我就沒有關注這個modelandview的處理，

總結

作為最常使用的mvc，應該是對于我們這種web開發來說最容易理解的spring原始碼了，里面還有很多的學問，包括對不同handler的處理或者不同類之間的區別，jsp的決議等，我才疏學淺就不深究了，如果上面有什么寫得不對，請評論告訴我，
