4G DTU MQTT連接華為物聯網云平臺
目錄
一、材料準備
二、設備連接
2.1、插入物聯網卡/電話卡、小天線
2.2、4G DTU+USB轉232串口線接線
2.3、4G DTU+MODBUS溫濕度傳感器+USB轉485串口線接線
三、華為云物聯網平臺創建產品、設備
3.1、賬戶注冊、登入
3.2、創建產品、產品屬性、命令
3.3、創建設備
3.4、獲取Topic、ID、密鑰
四、程式下載
4.1、生成ClientId、Username、Password
4.2、修改代碼
4.3、使用ST-LINK仿真器下載程式
4.4、控制繼電器
一、材料準備

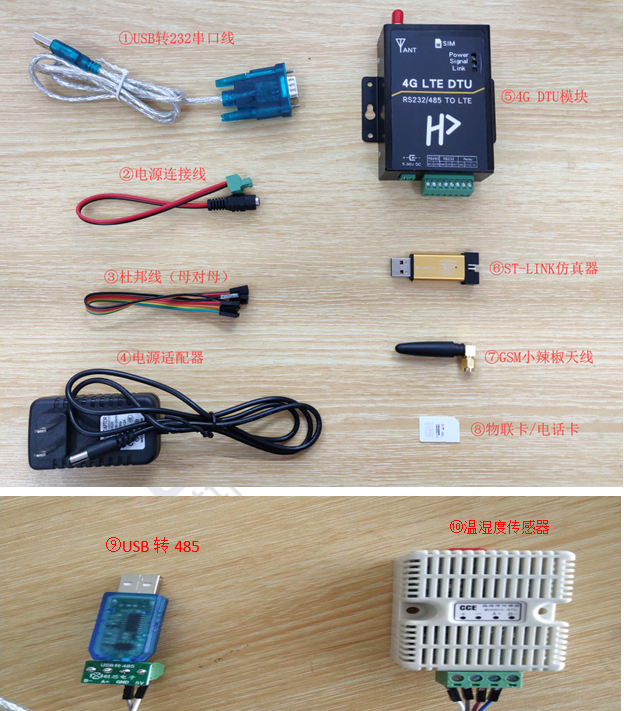

準備以下材料
二、設備連接
2.1、插入物聯網卡/電話卡、小天線

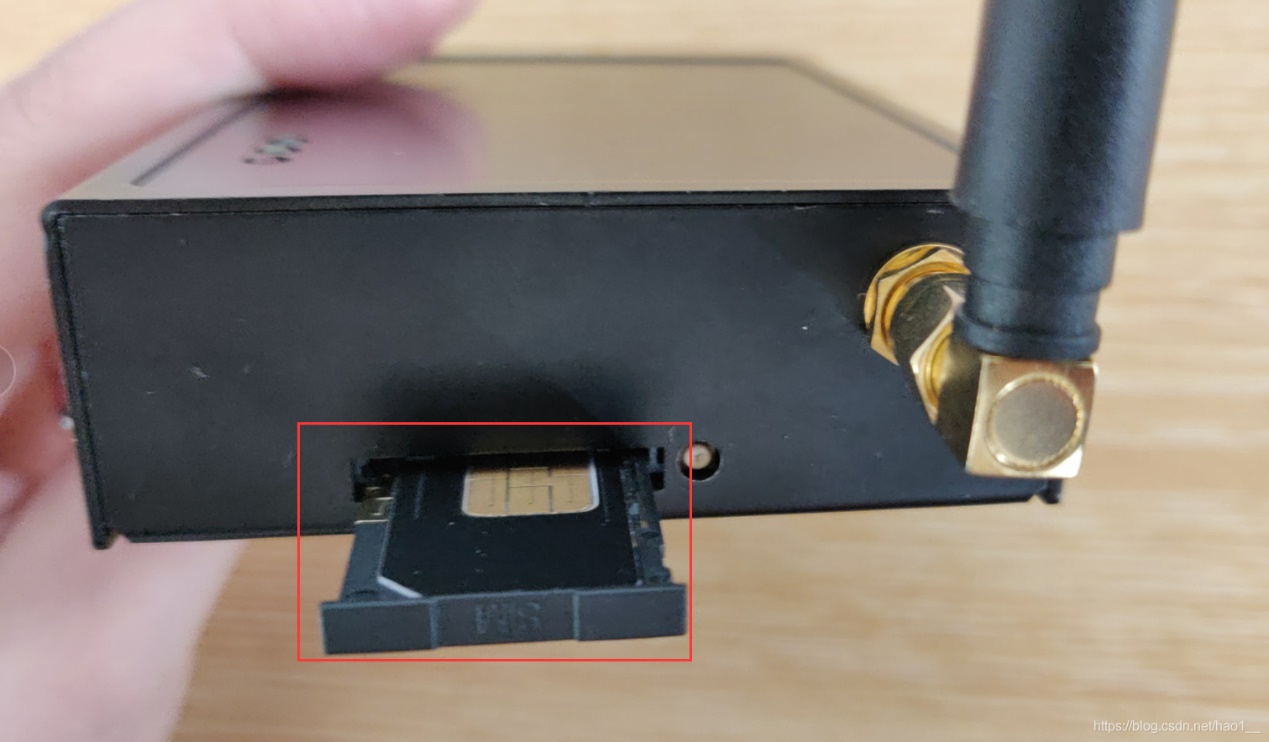

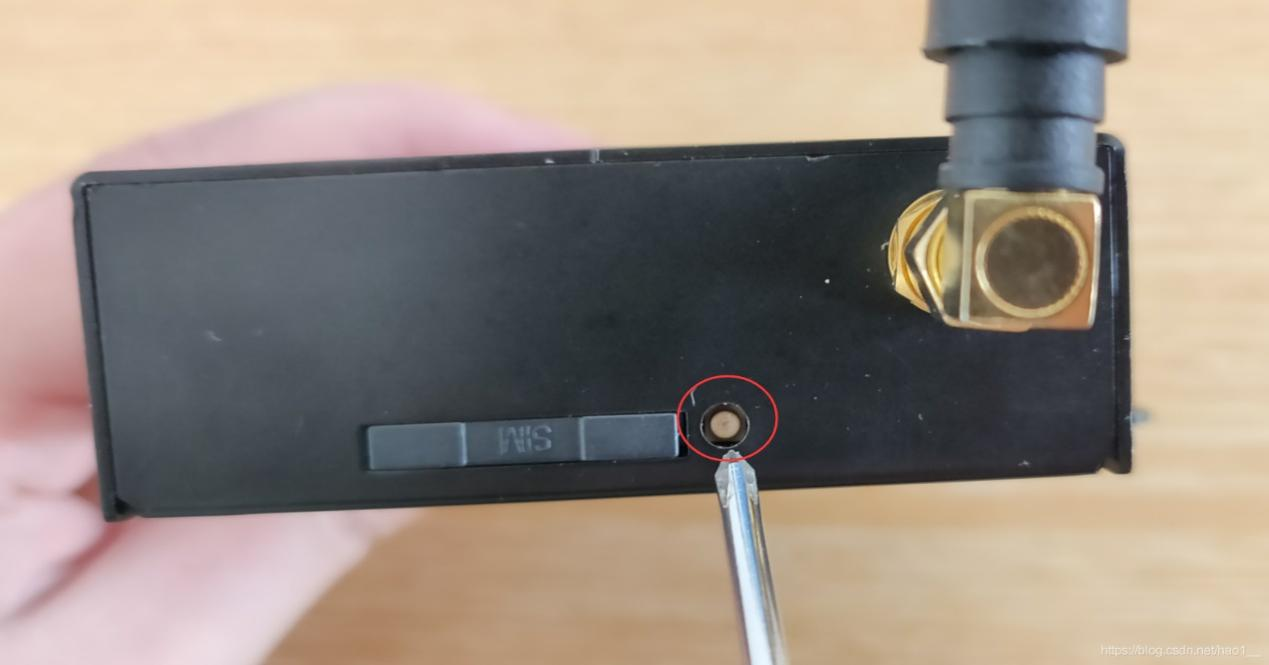

在4G DTU模塊側面找到下圖這個圓形的小孔，用螺絲刀或者類似堅硬的東西往這個原點稍微用力戳下去，
卡槽彈出來之后將物聯卡/電話卡放入，移動、聯通、電信卡都可以放入，由于該模塊的基站定位目前僅支持電信卡，建議使用電信卡，

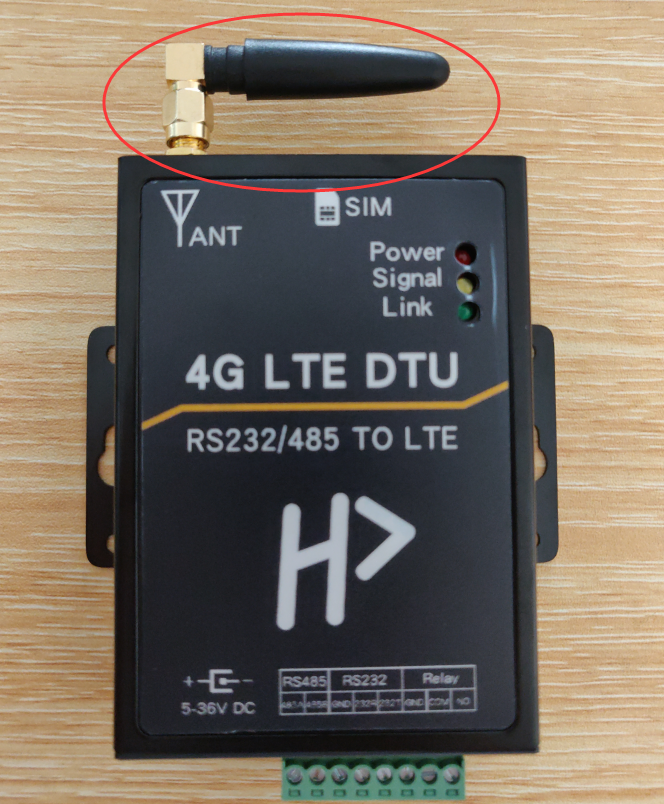

將GSM小辣椒天線接到模塊上，如下圖，
2.2、4G DTU+232轉USB模塊接線

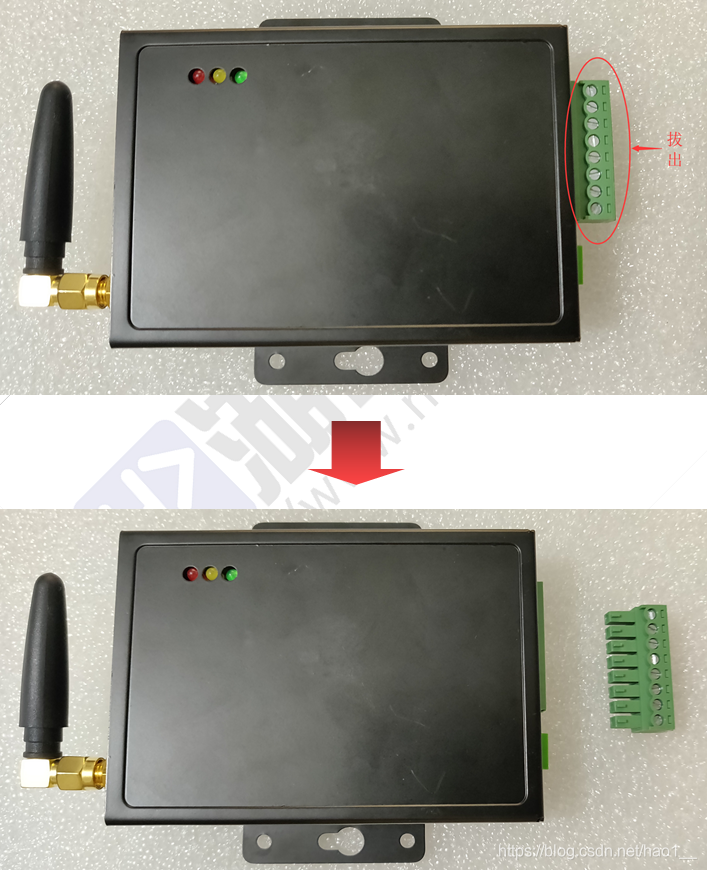

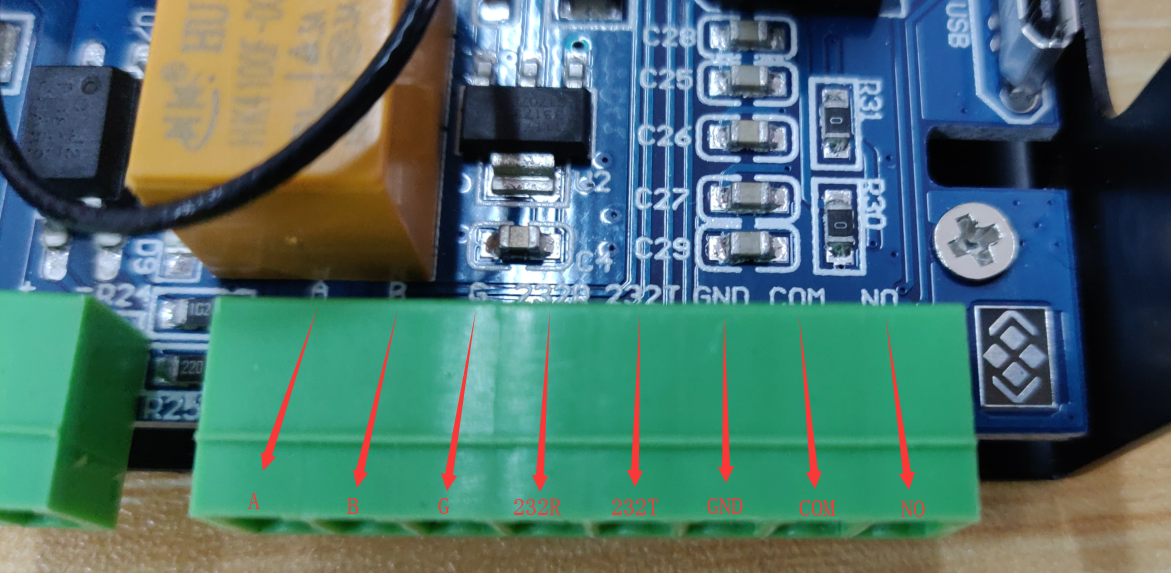

首先先把接線端子拔出（因為用的是杜邦線連接）

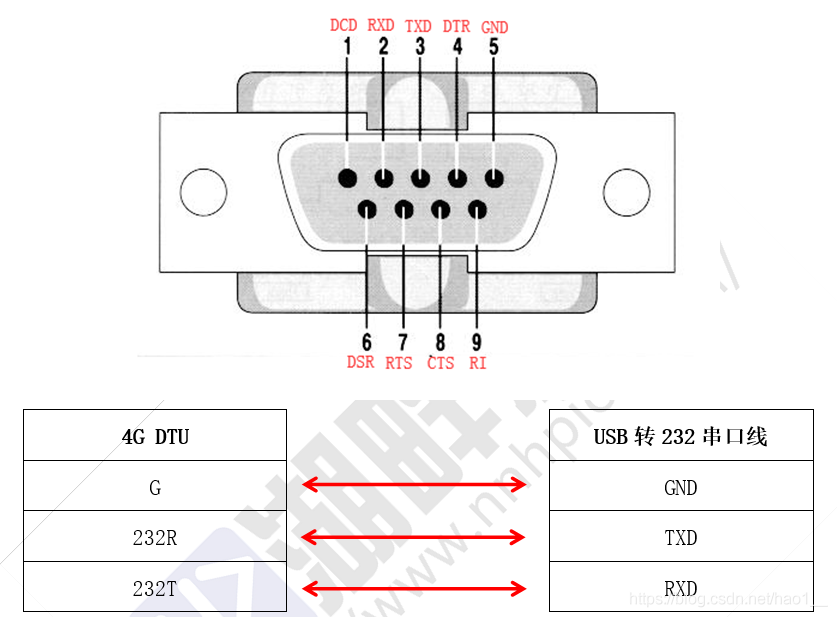

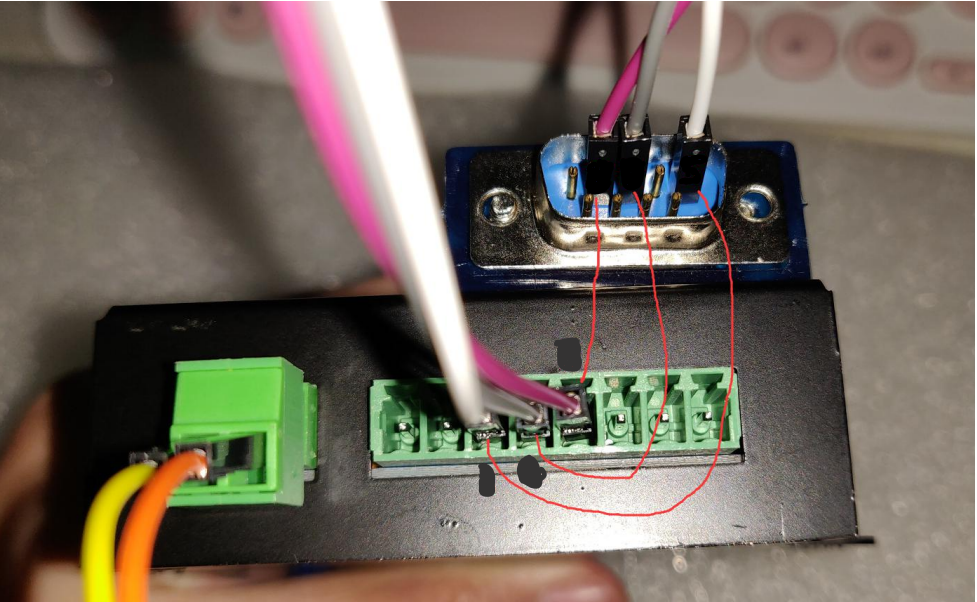

然后使用3條杜邦線接入4GDTU模塊 G，232R，232T中 （為方便說明下圖把外殼拆了）

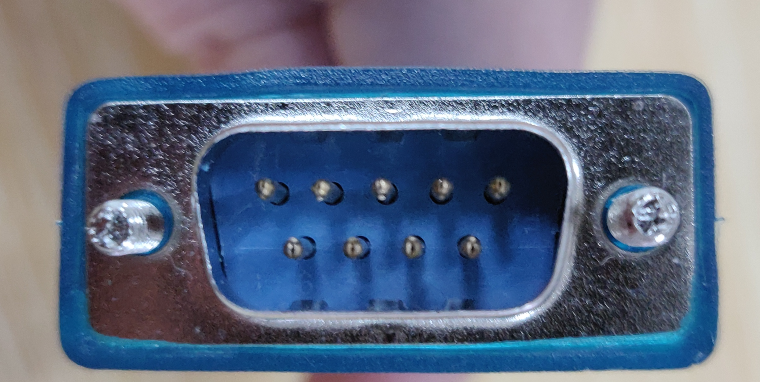

接著把另一頭杜邦線接入USB轉232串口線，USB轉232串口線的USB介面接入電腦
2.3、4G DTU+MODBUS溫濕度傳感器+USB轉485串口線接線

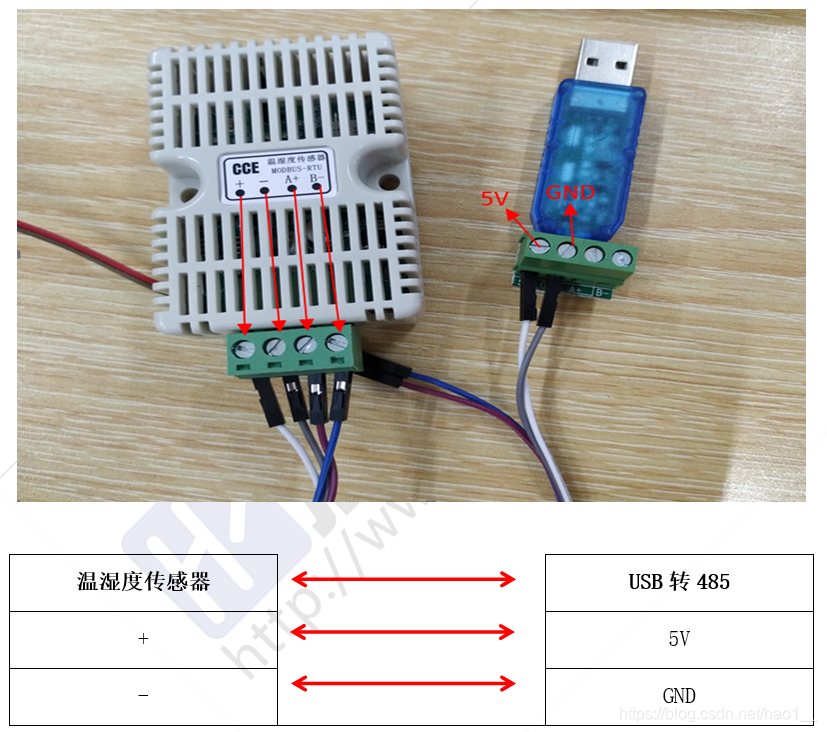

根據下圖提示，完成USB轉485和溫濕度傳感器的連接，溫濕度傳感器的+、-對應USB轉485的5V、GND

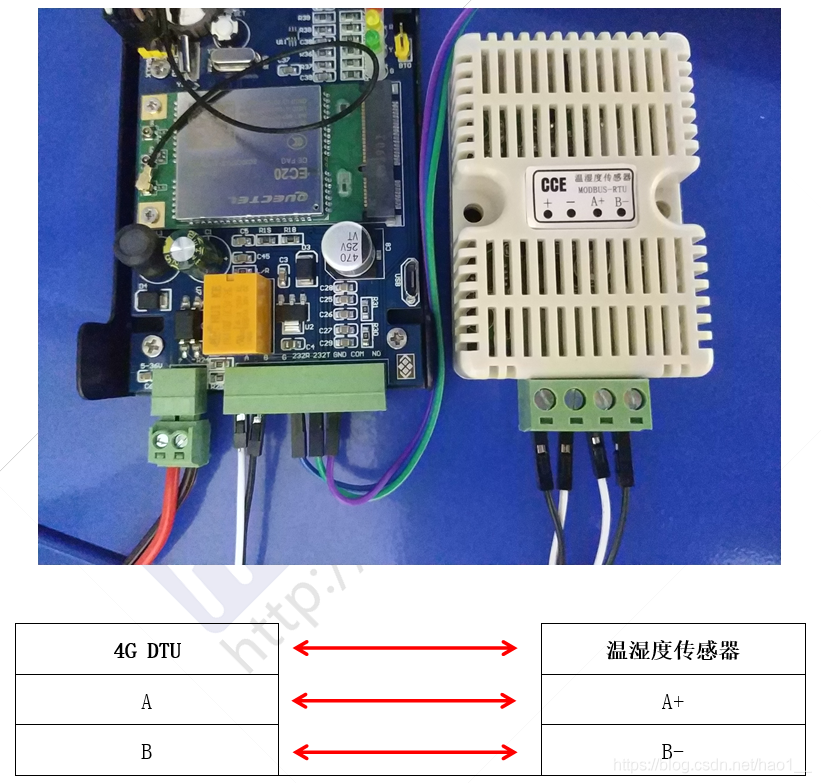

將溫濕度傳感器接入4G DTU中，根據下圖提示，完成4G DTU 和 溫濕度傳感器 的連接，4G DTU的A、B對應溫濕度傳感器的A+、B-（如要使用多個溫濕度傳感器，其接法也和這個一樣）

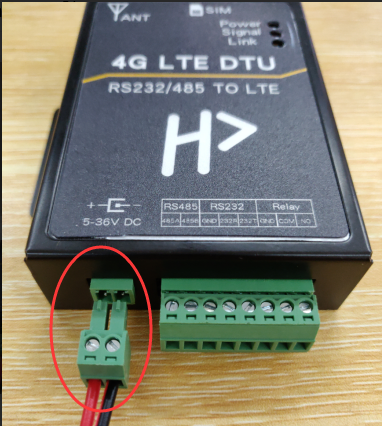

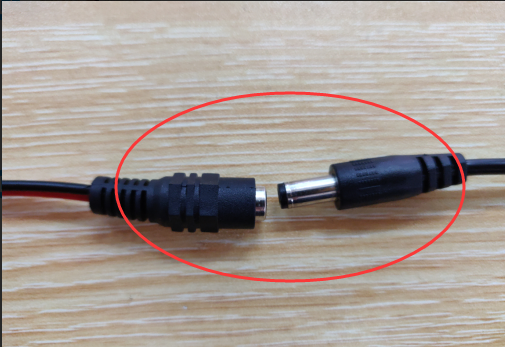

把電源連接線接入4G DTU模塊中

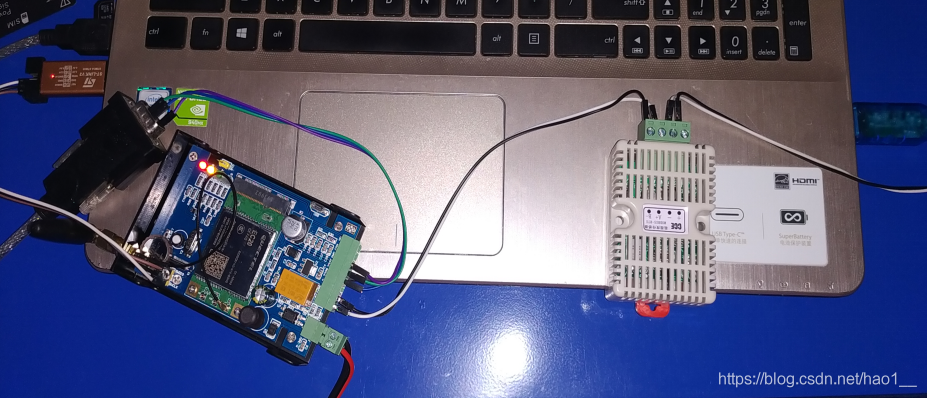

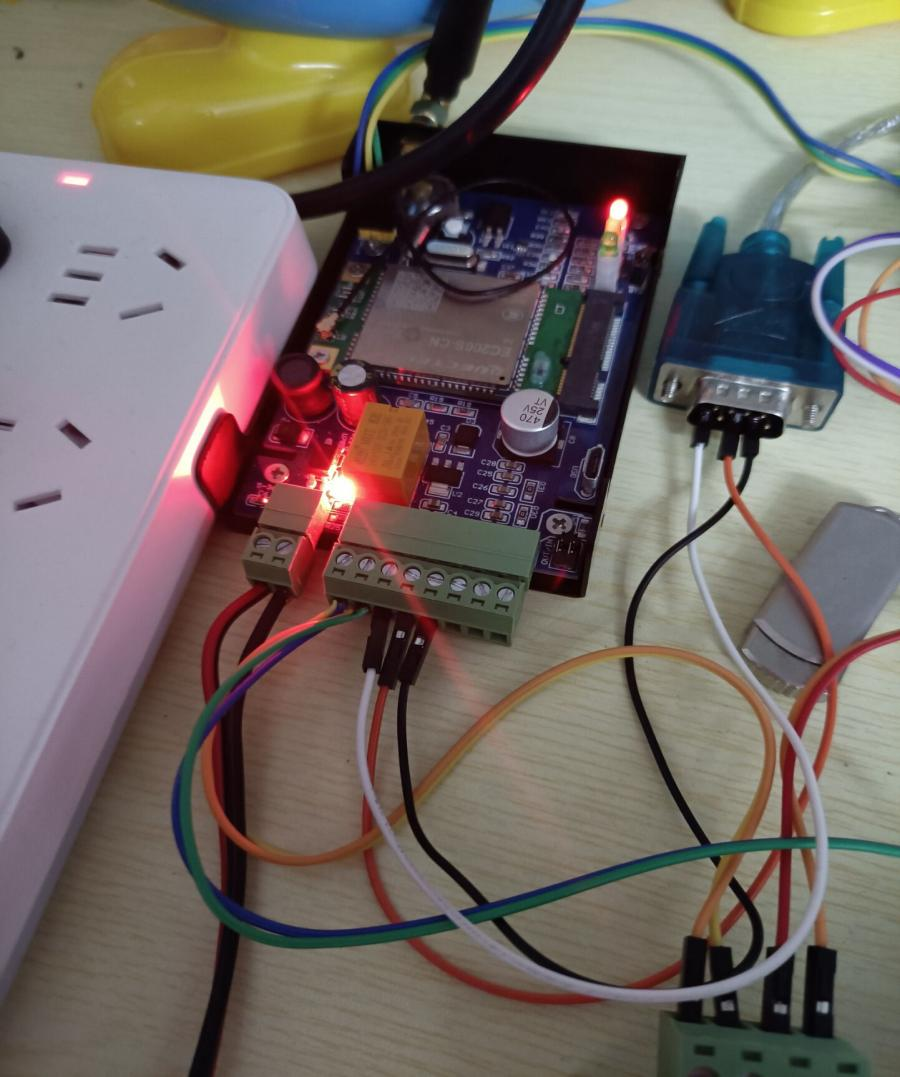

電源線另一頭接入電源配接器，將電源配接器接入插排，通電后，模塊亮起，完成的接線圖如下：
三、華為云物聯網平臺創建產品、設備
3.1、賬戶注冊、登入

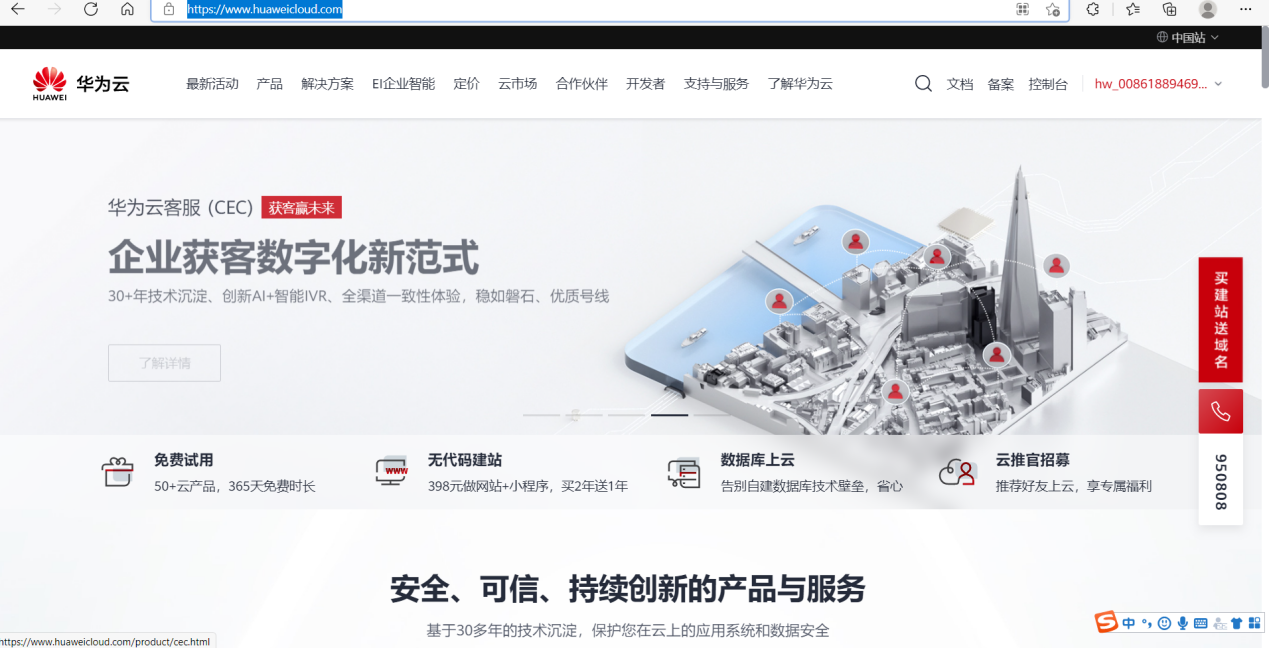

華為云：https://www.huaweicloud.com/

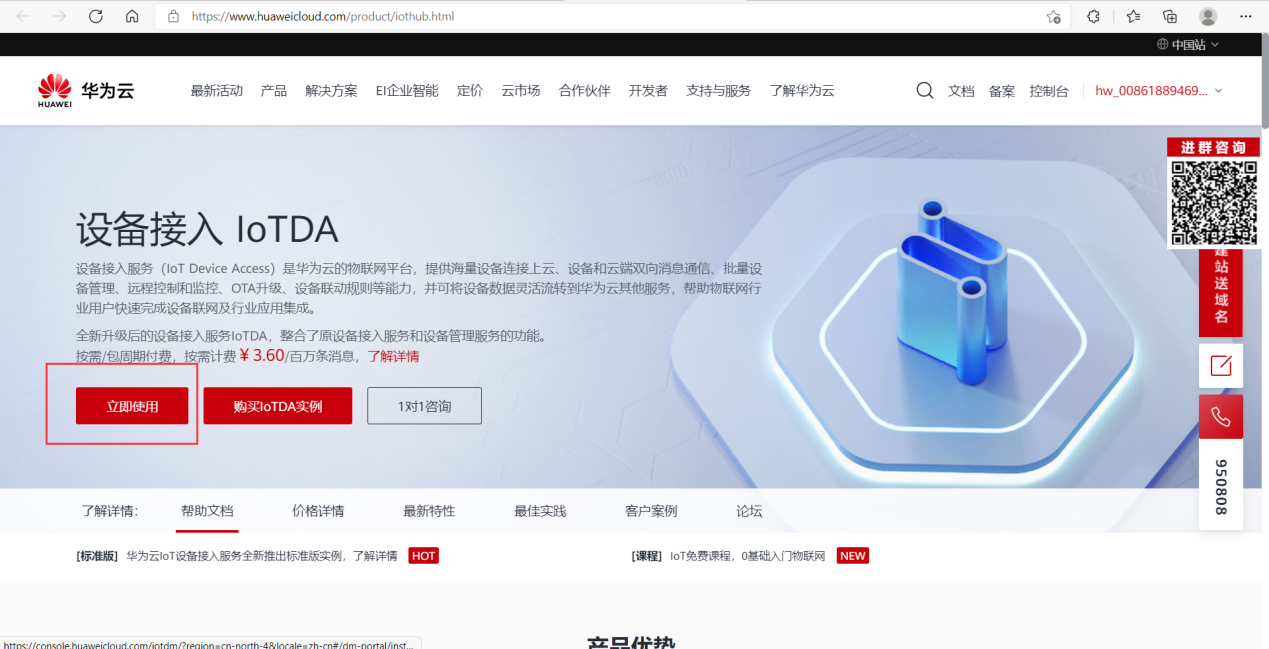

進入華為云物聯網平臺登錄頁面
若已有賬號，則直接登錄，若沒有賬號，則按照官方提示進行注冊，

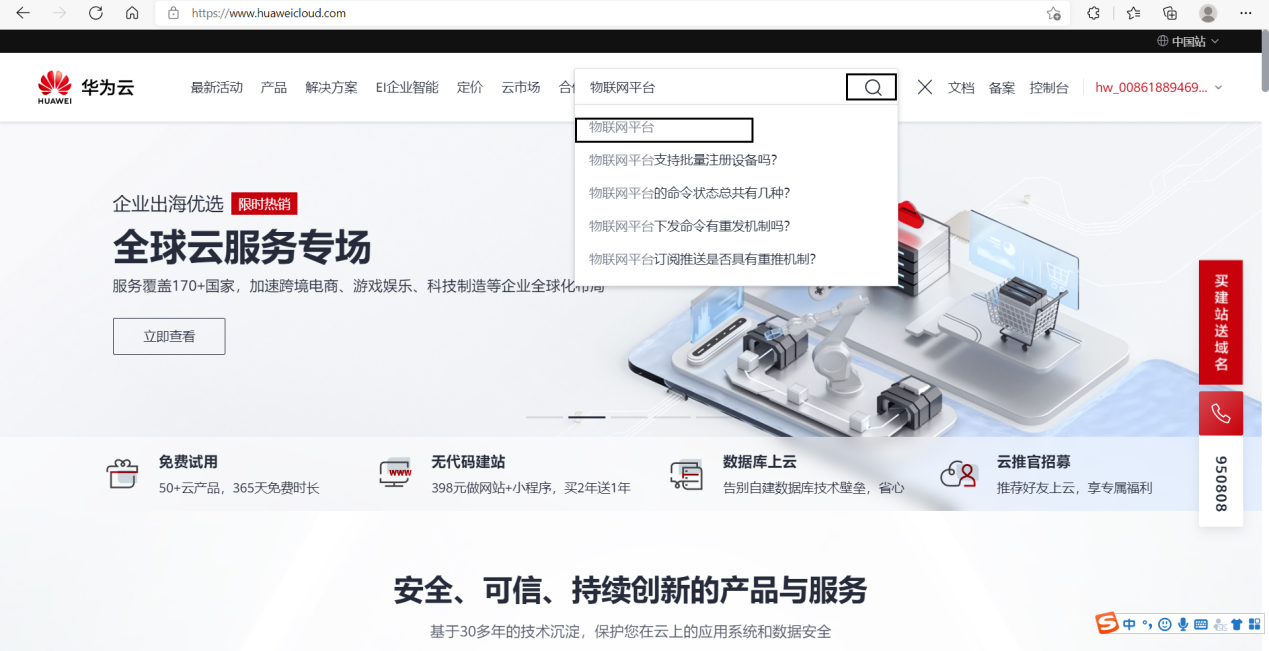

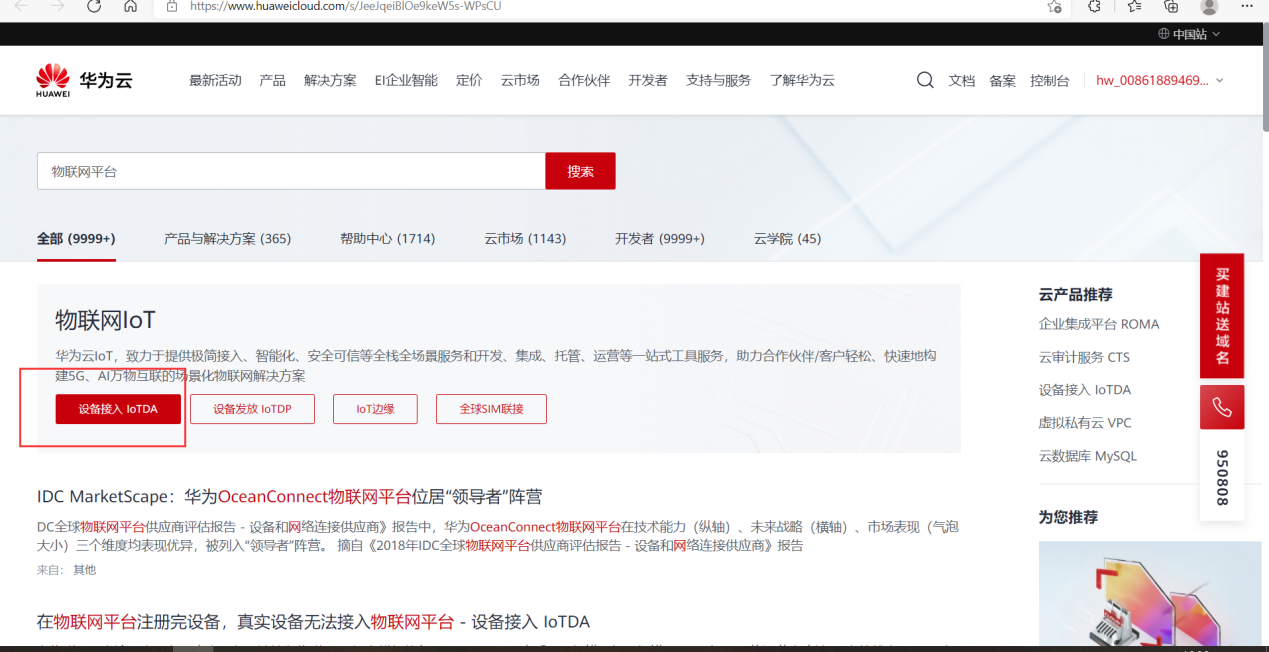

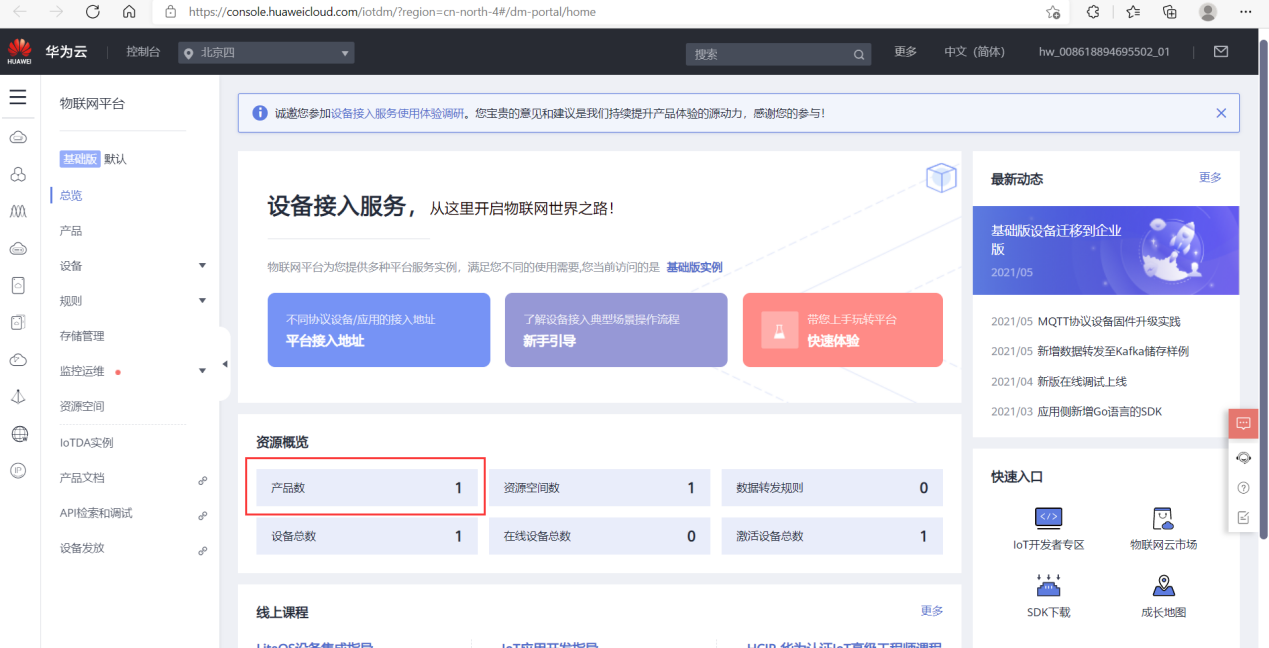

注冊登錄完成按照提示搜索物聯網平臺點擊進入

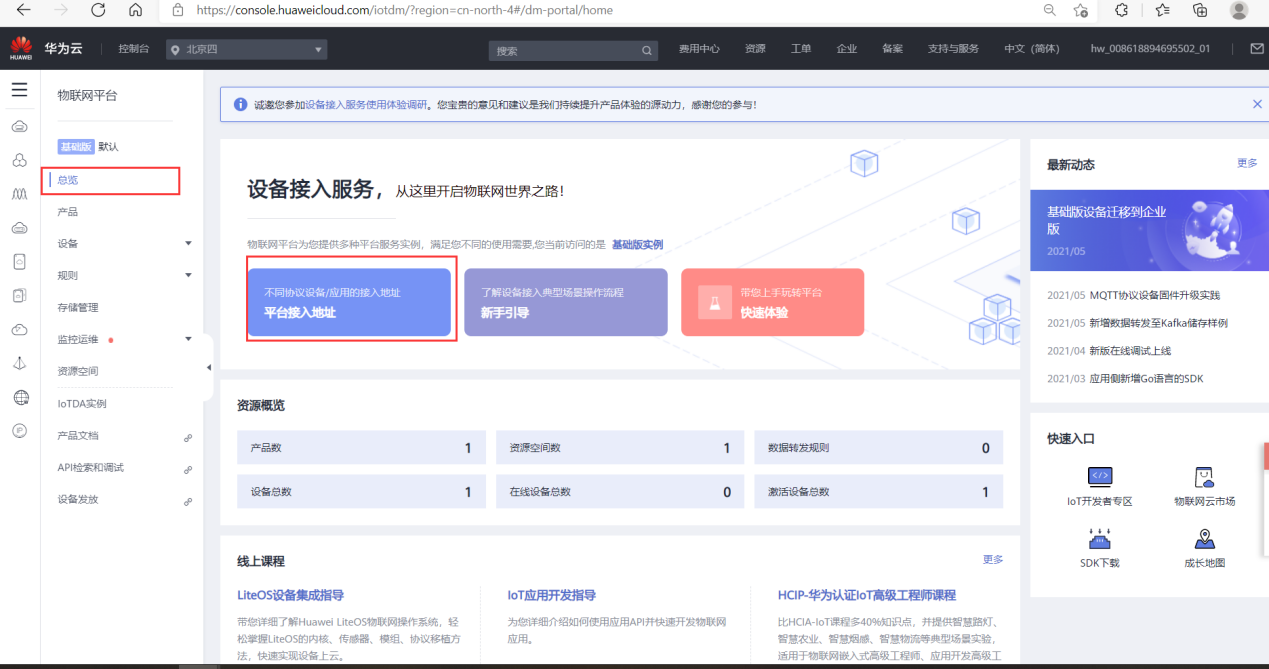

按照提示進入到以下界面
3.2、創建產品、產品屬性、命令

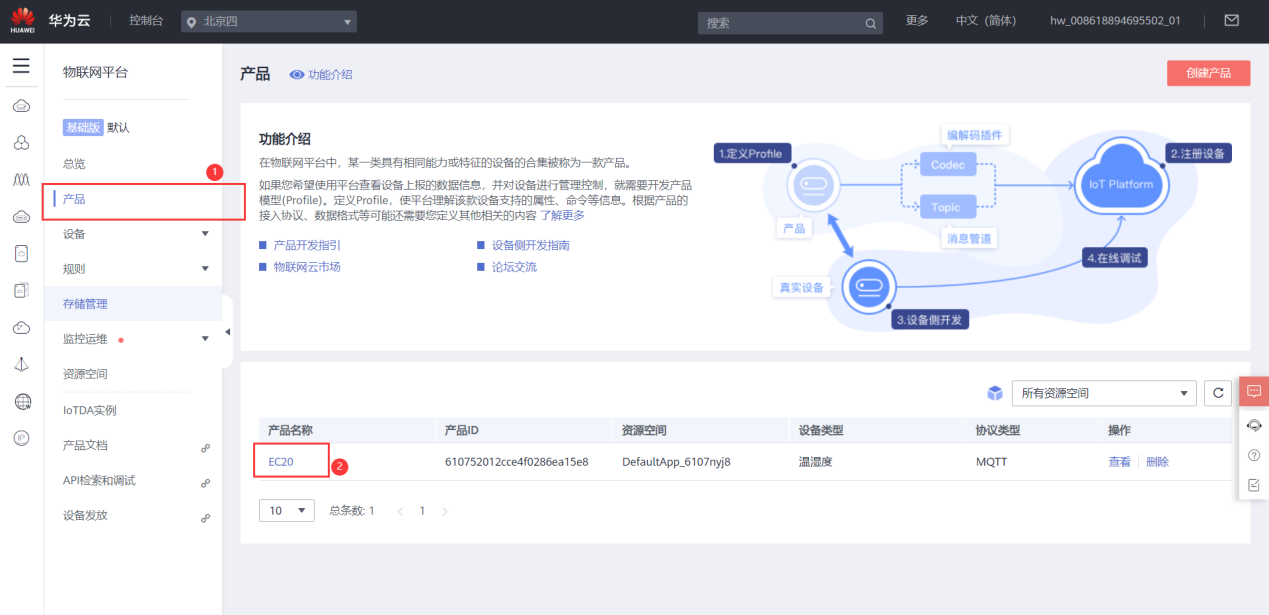

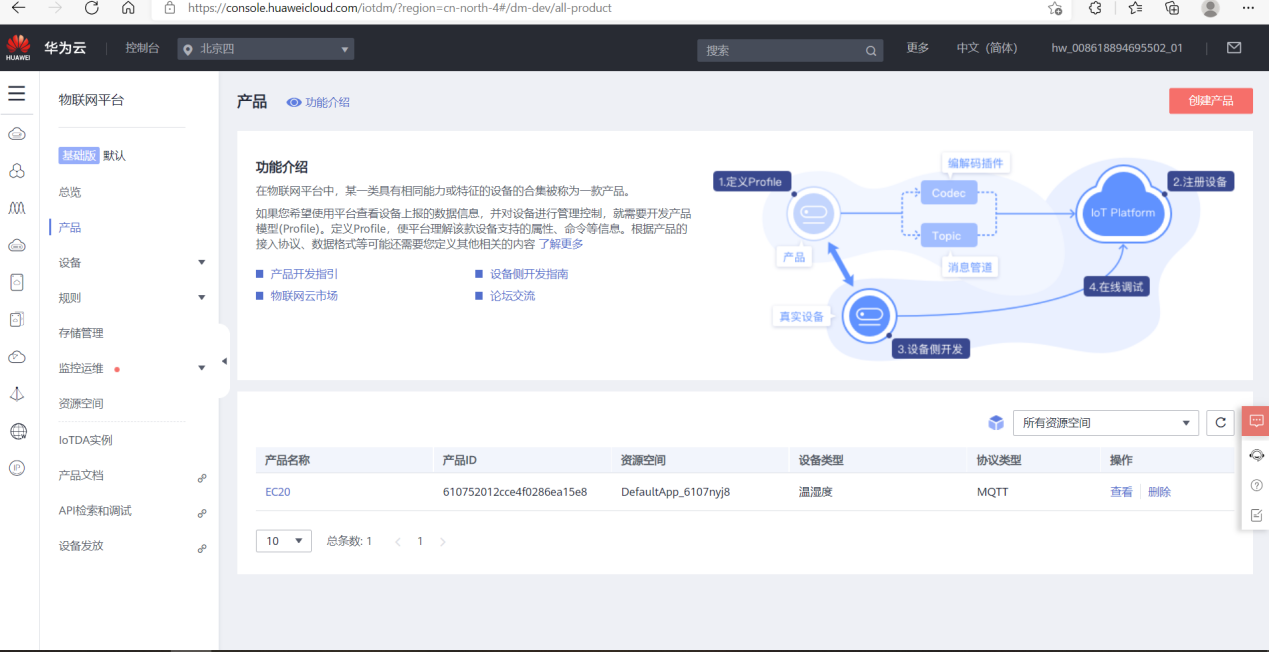

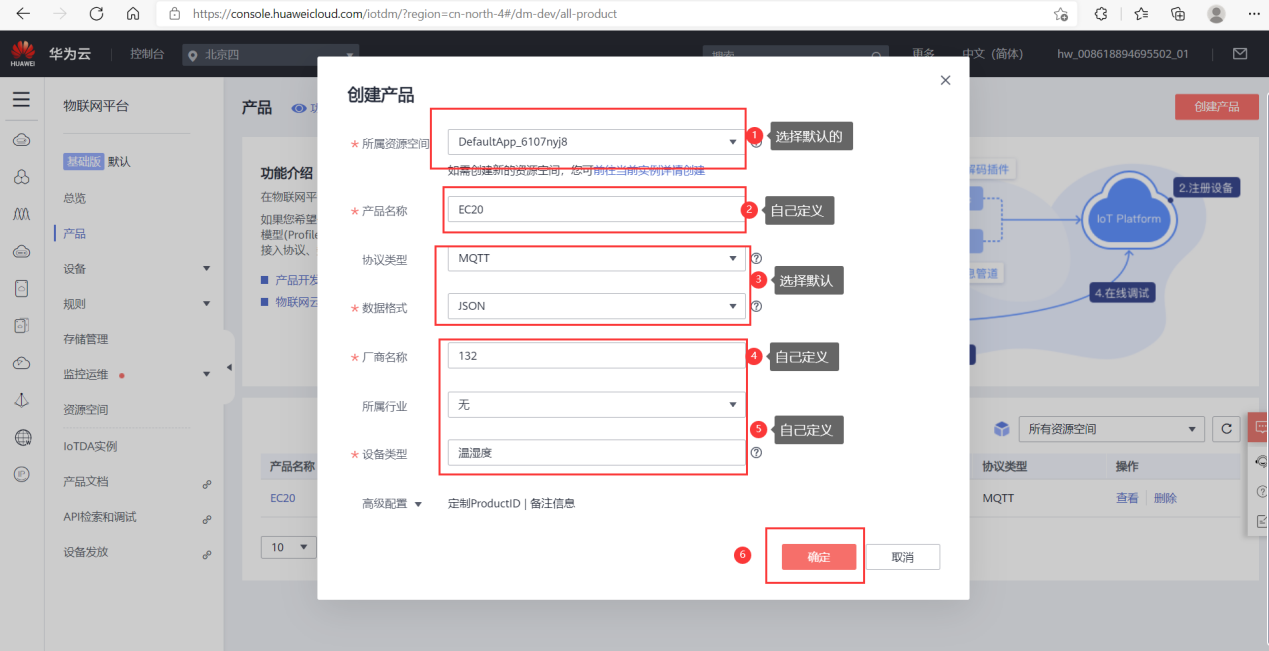

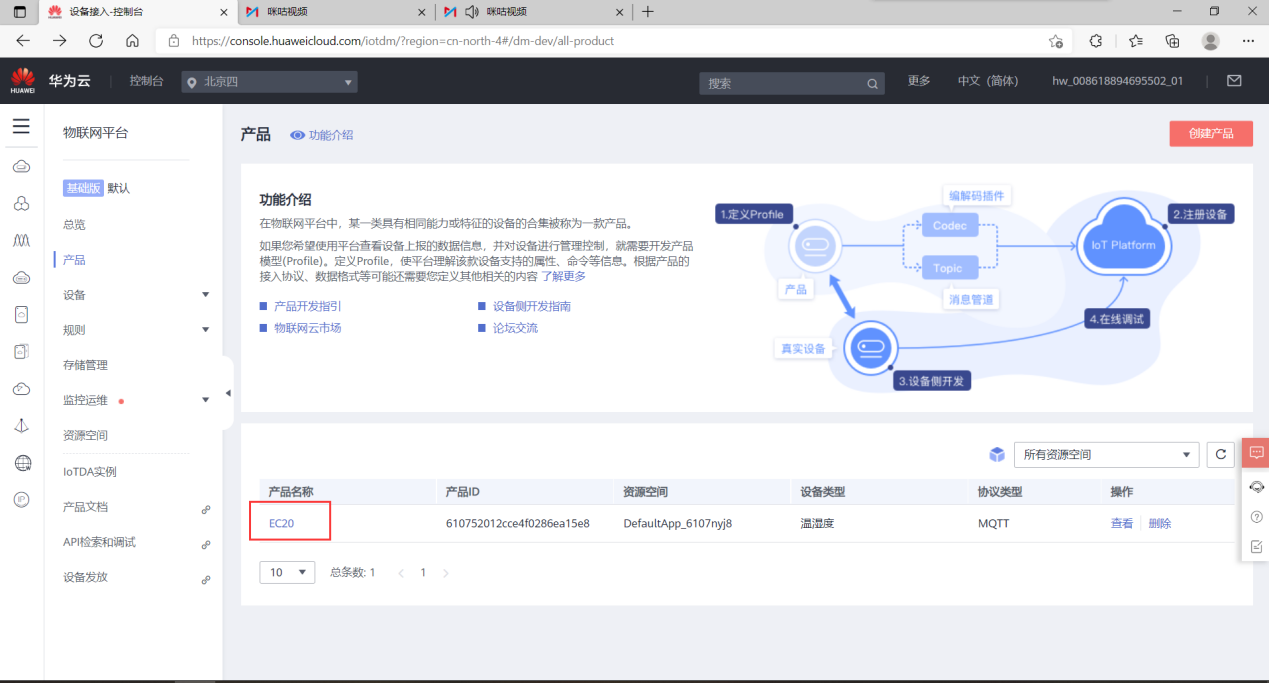

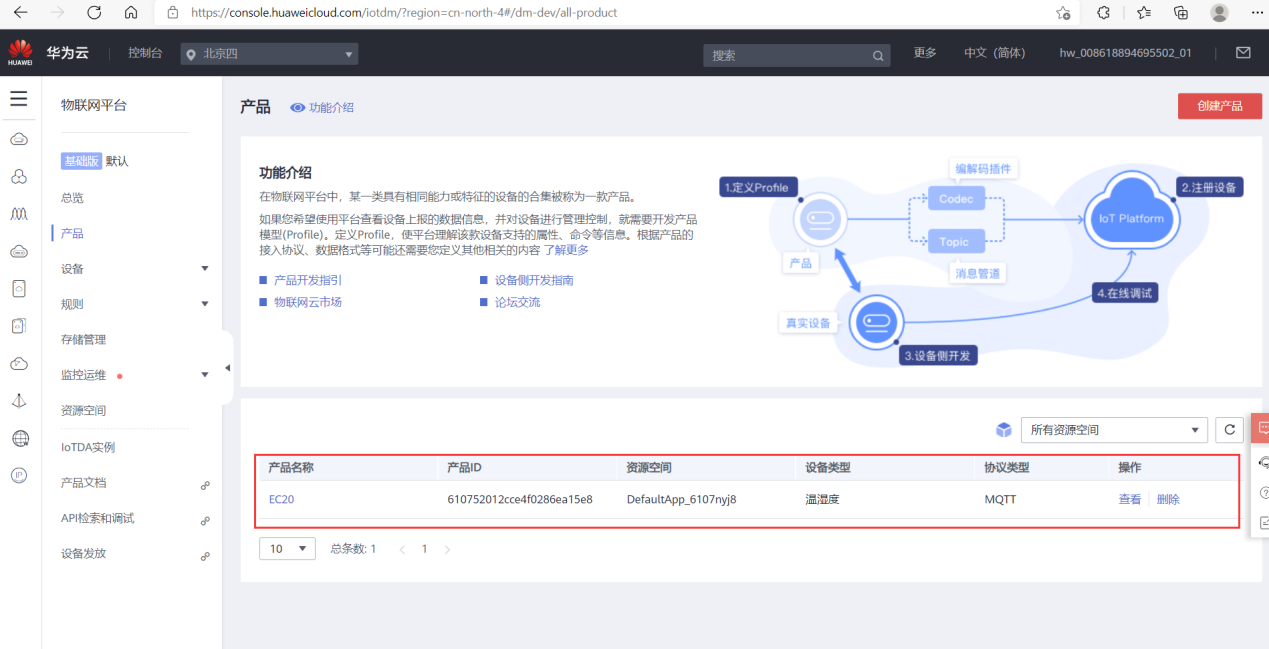

按照提示創建產品

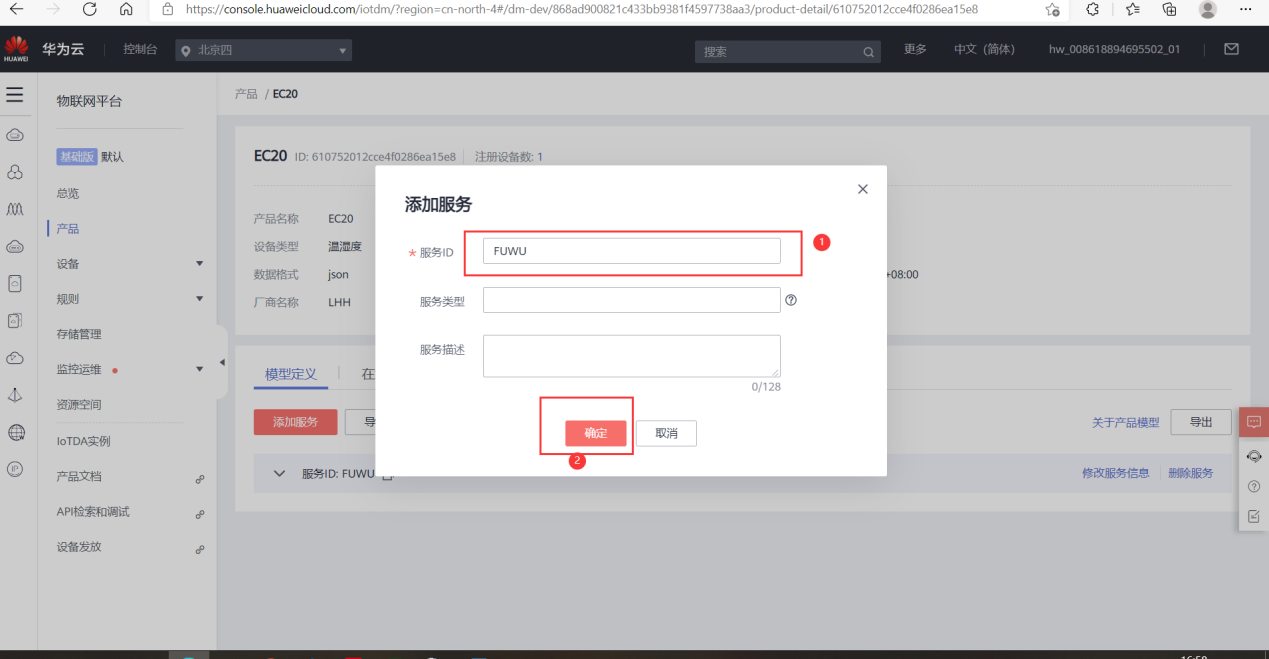

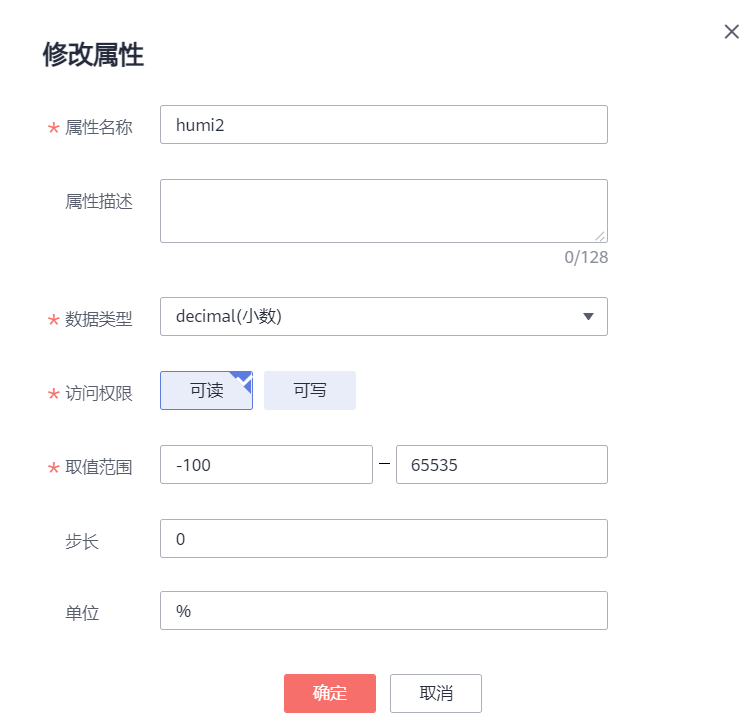

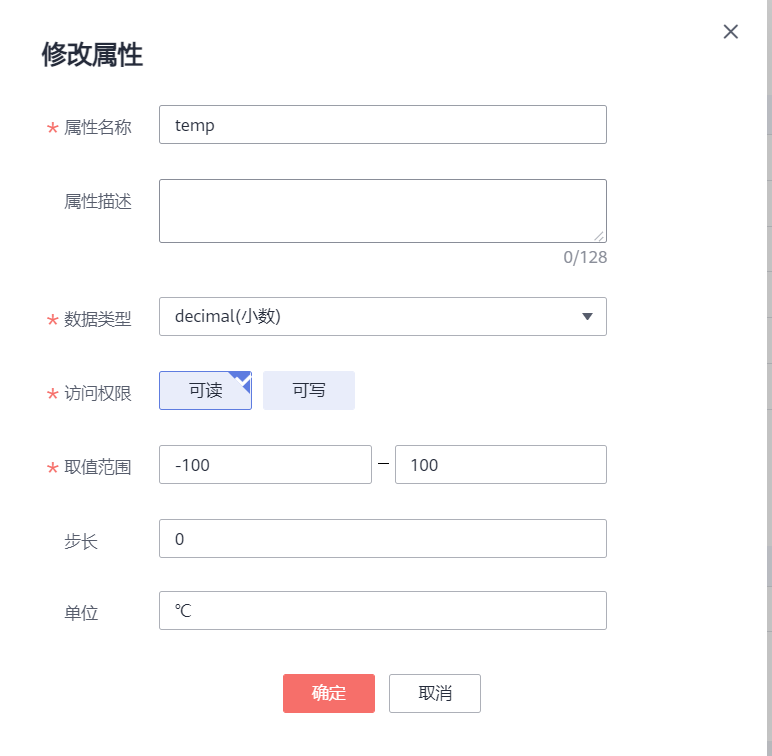

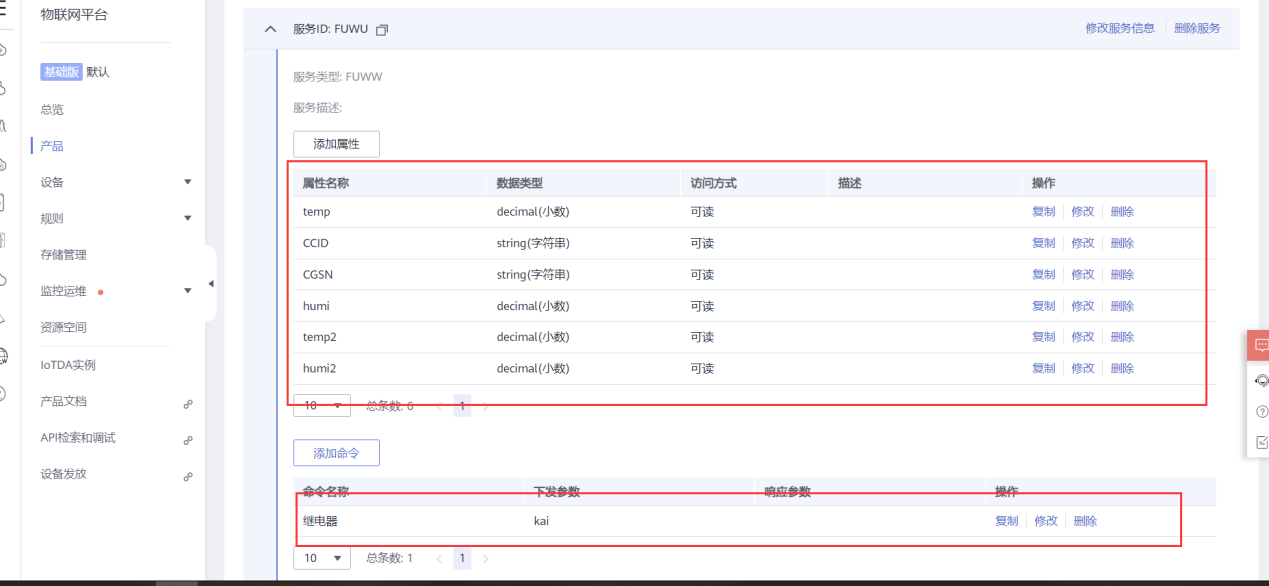

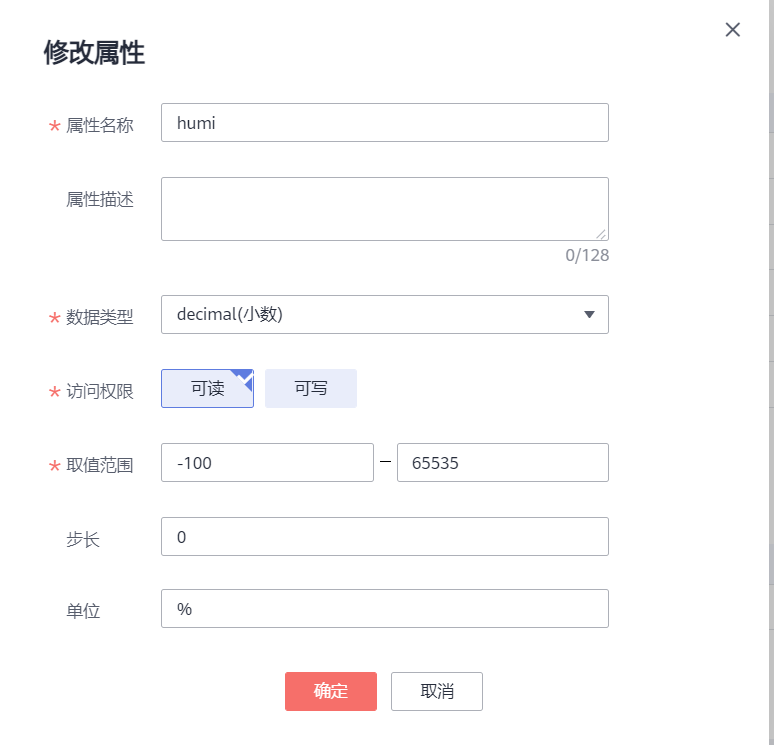

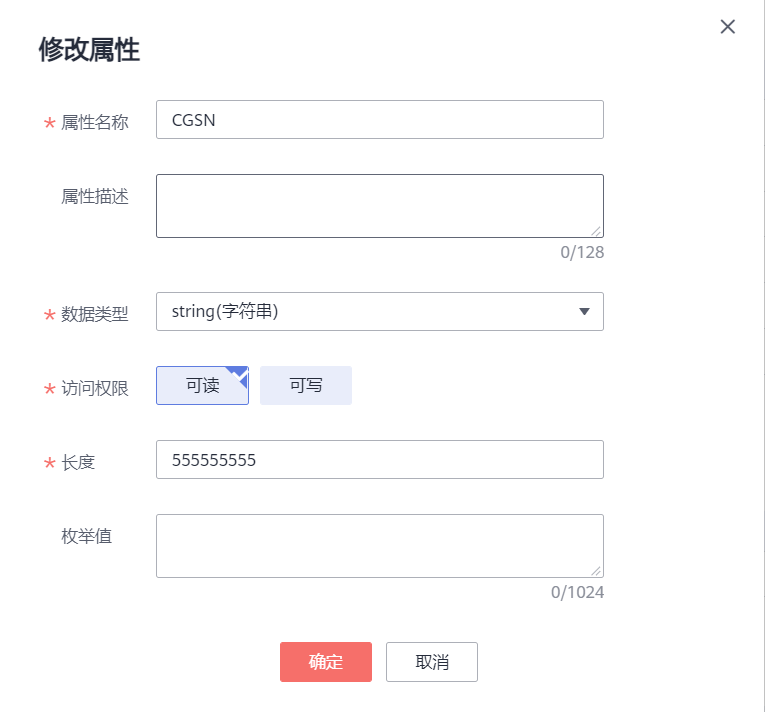

按照提示創建以下6個產品屬性以及一個命令
一、
二、
三、
四、
五、
六、

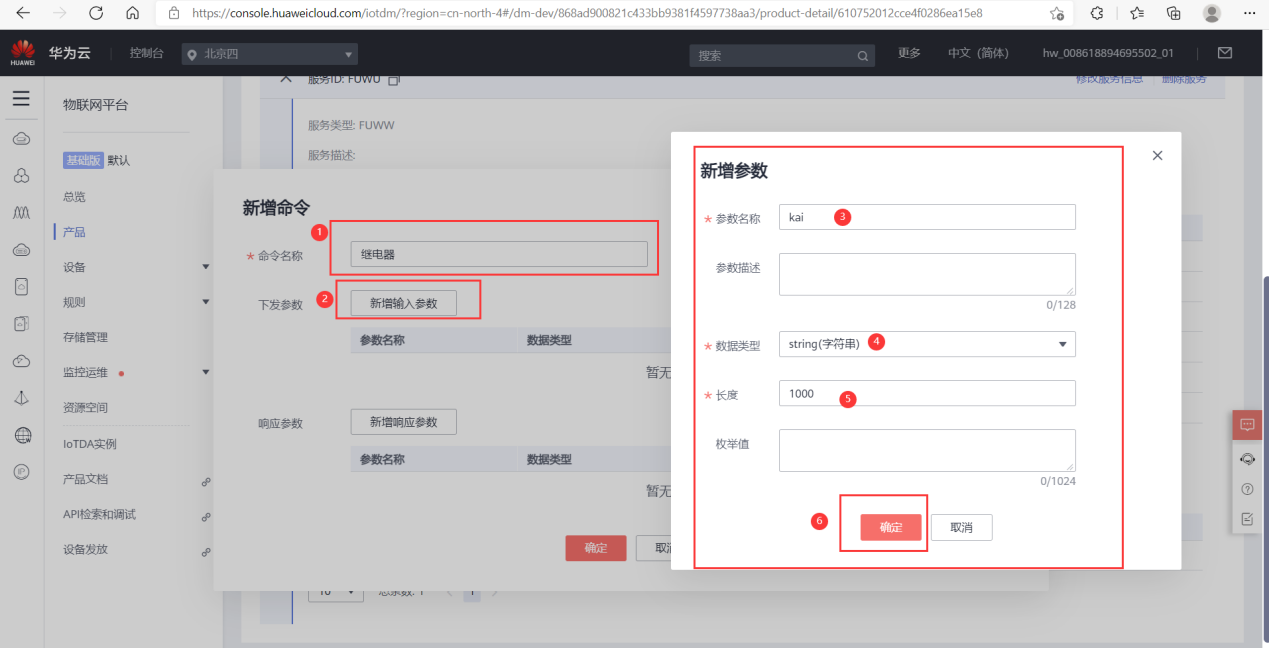

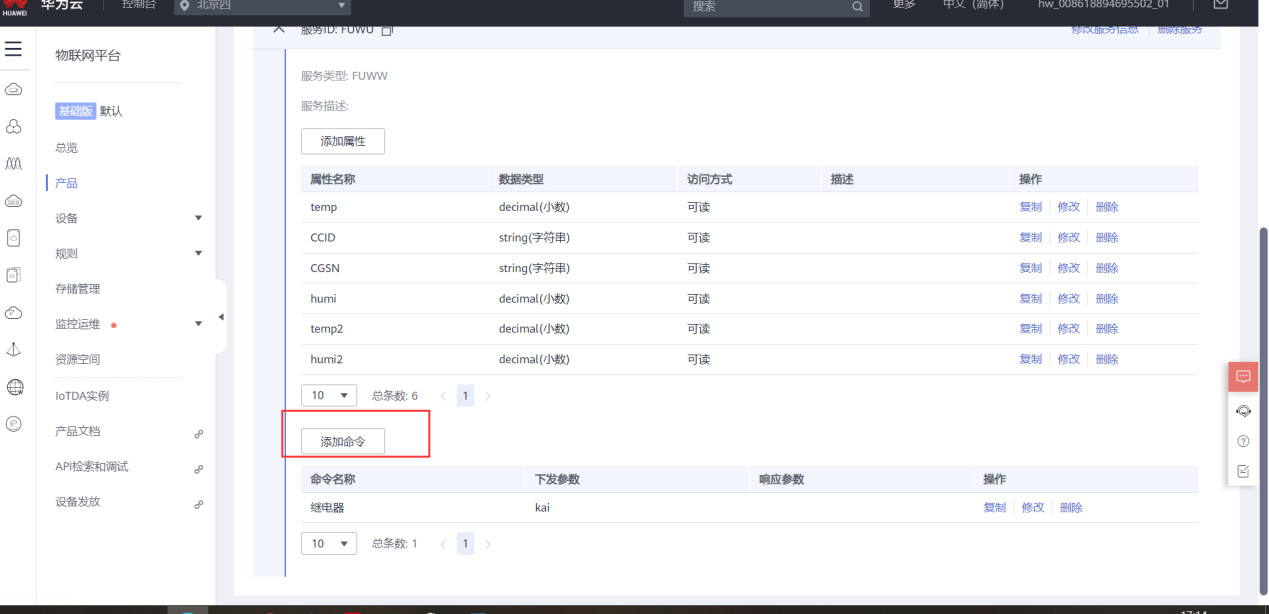

按照提示添加命令
最終效果：
3.3、創建設備

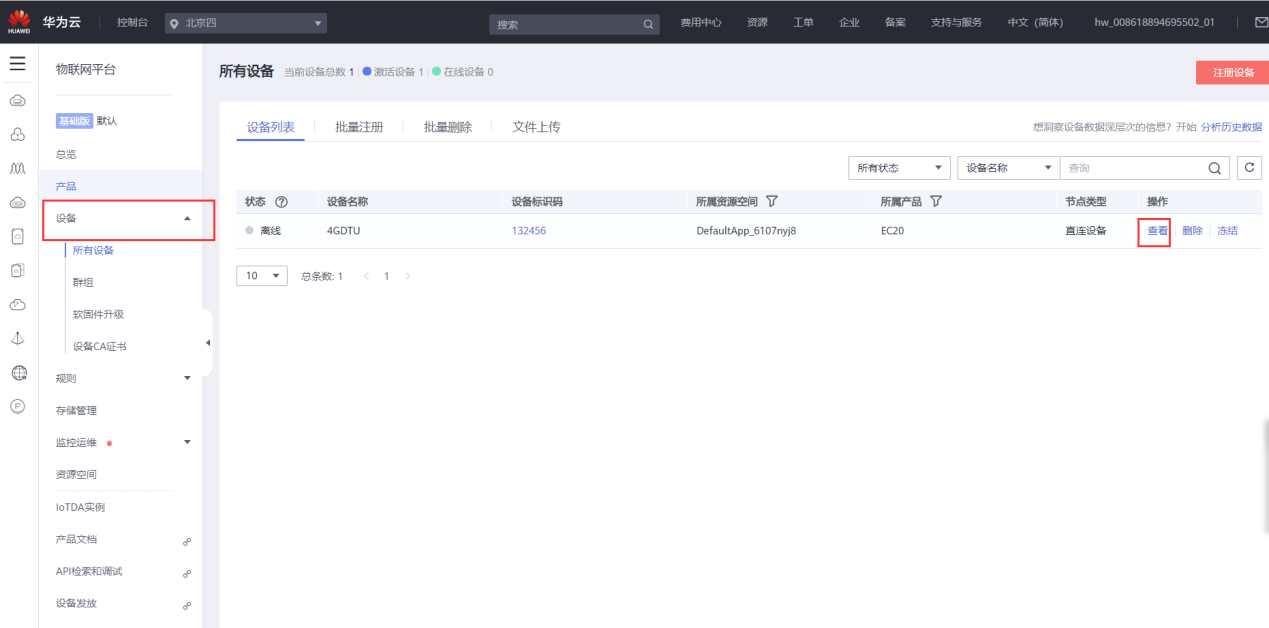

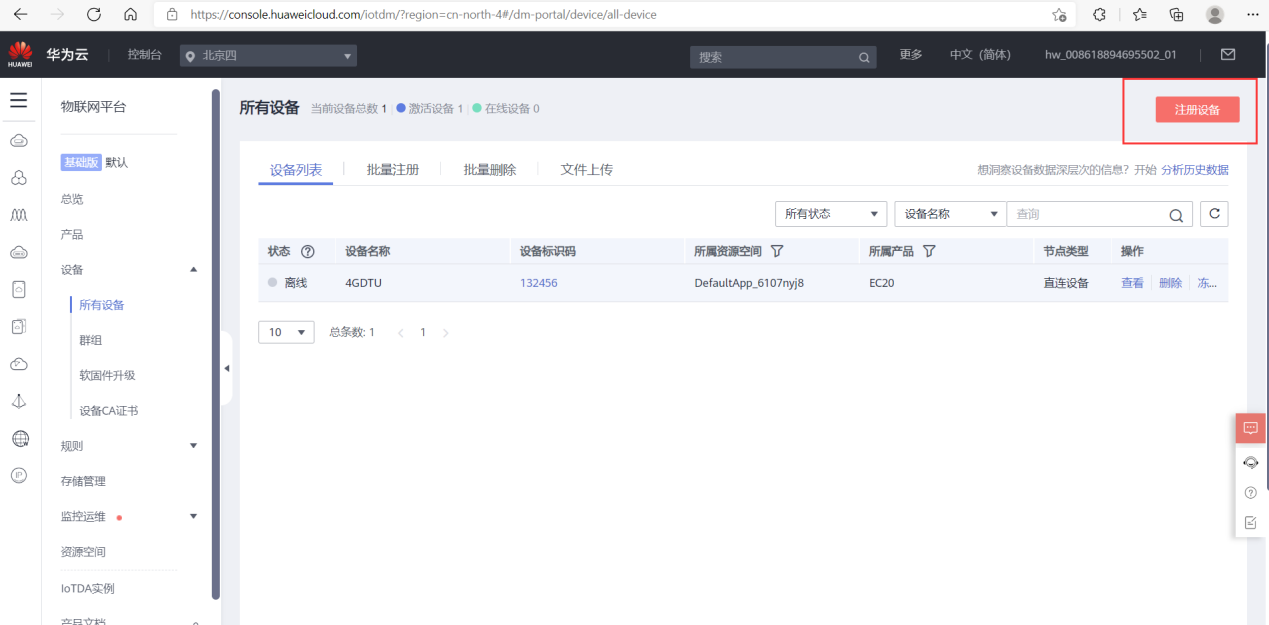

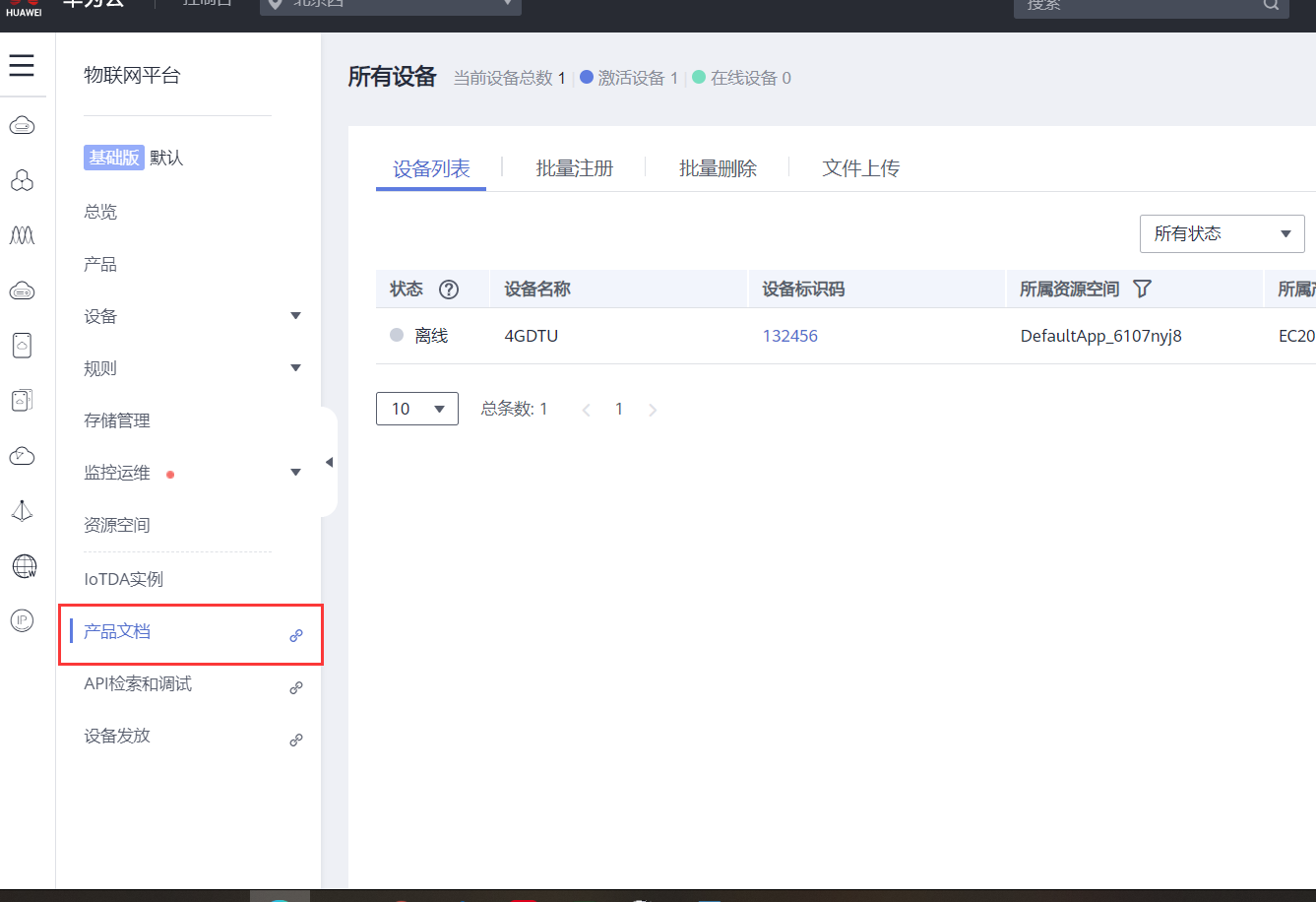

按照提示創建設備

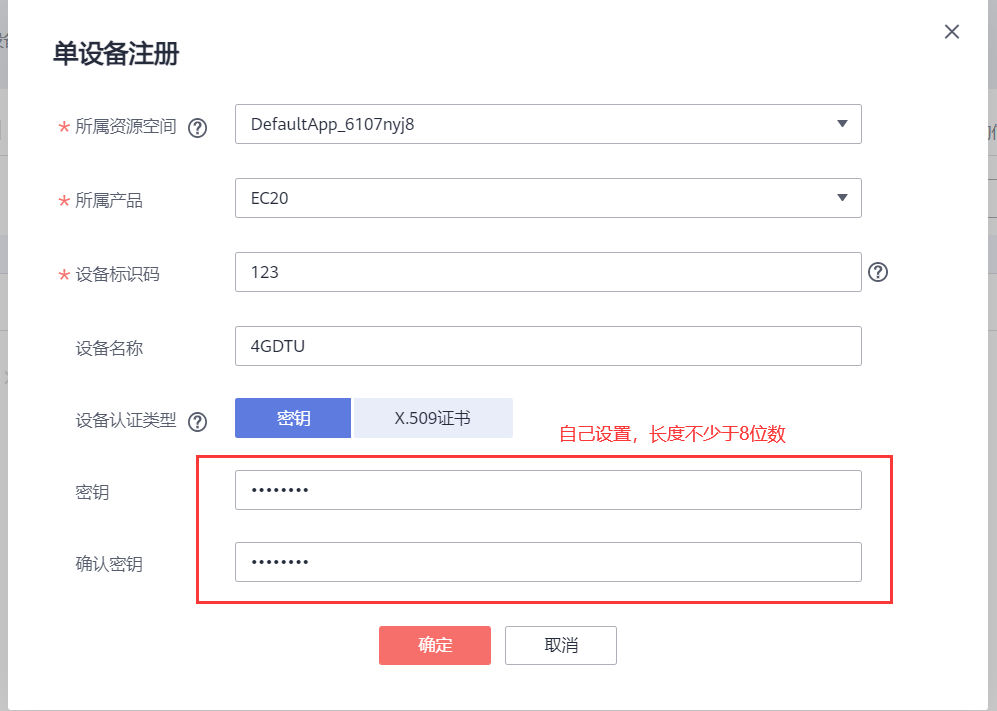

密鑰設定完成之后一定要記得保存，后續將會用到！！！
創建完成
3.4、獲取Topic、ID、密鑰

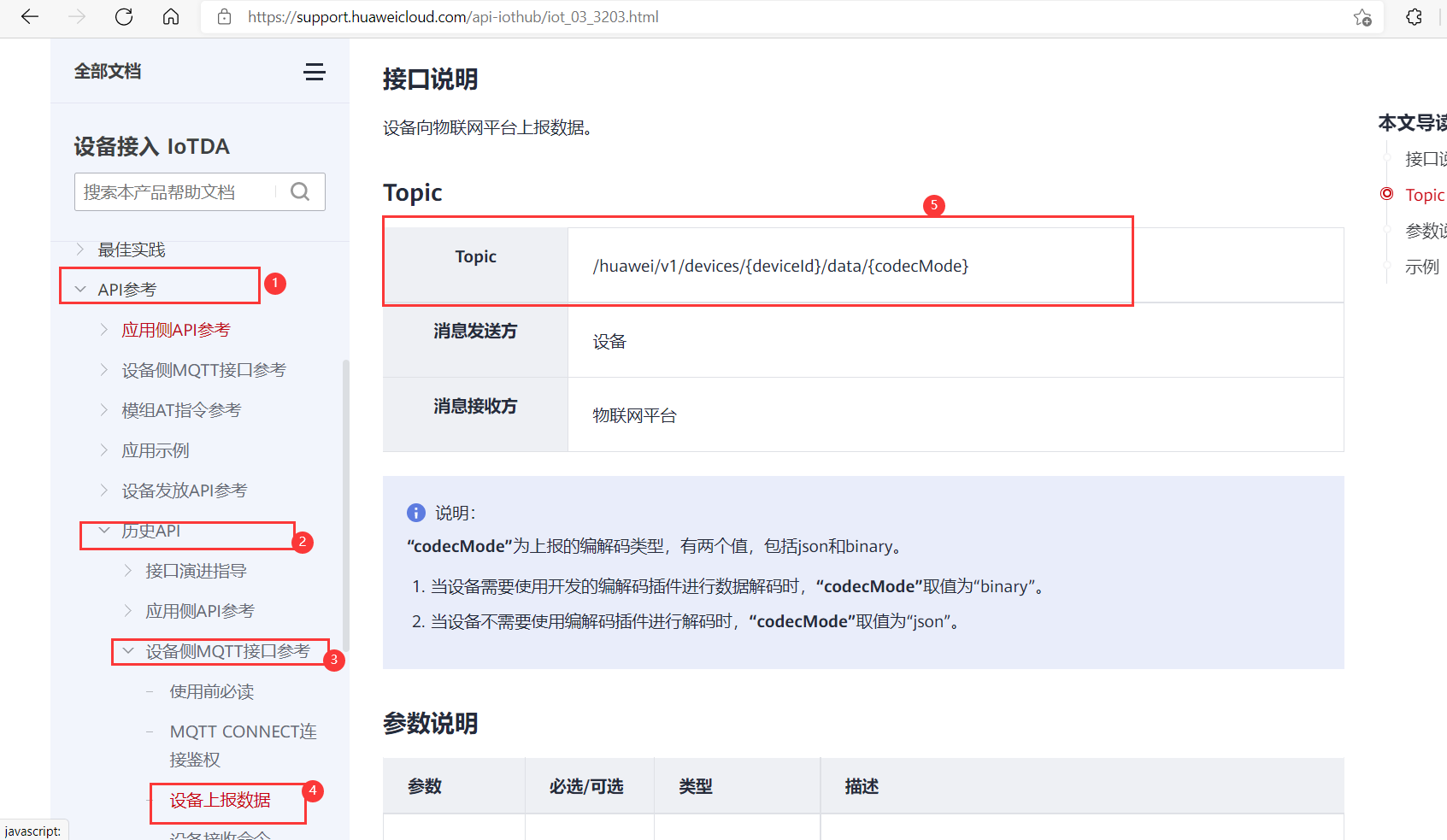

按照提示獲取發布Topic
密鑰則是之前創建產品是自己所設定的密鑰
注意{deviceId}替換成自己的設備ID
{codecMode}則根據自己的需求選擇替換，本次案例則選Json
將發布Topic復制保存下來

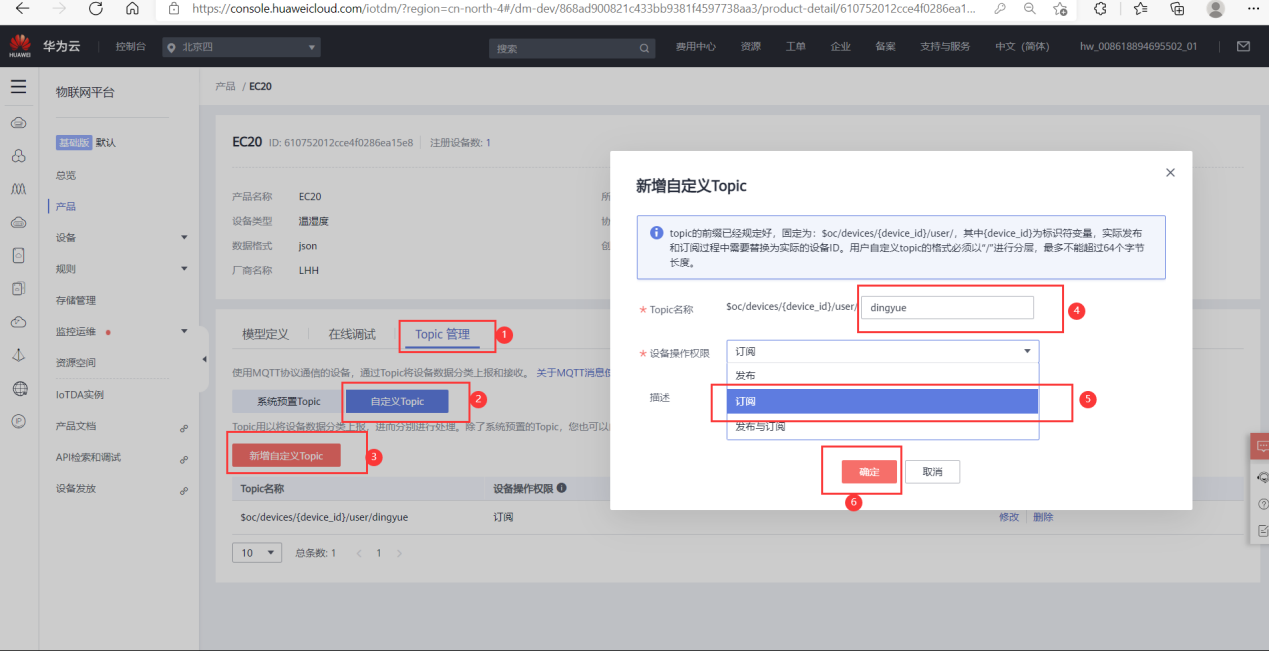

按照提示自定義訂閱Topic
注意使用時{deviceId}需要替換成自己的設備ID!!

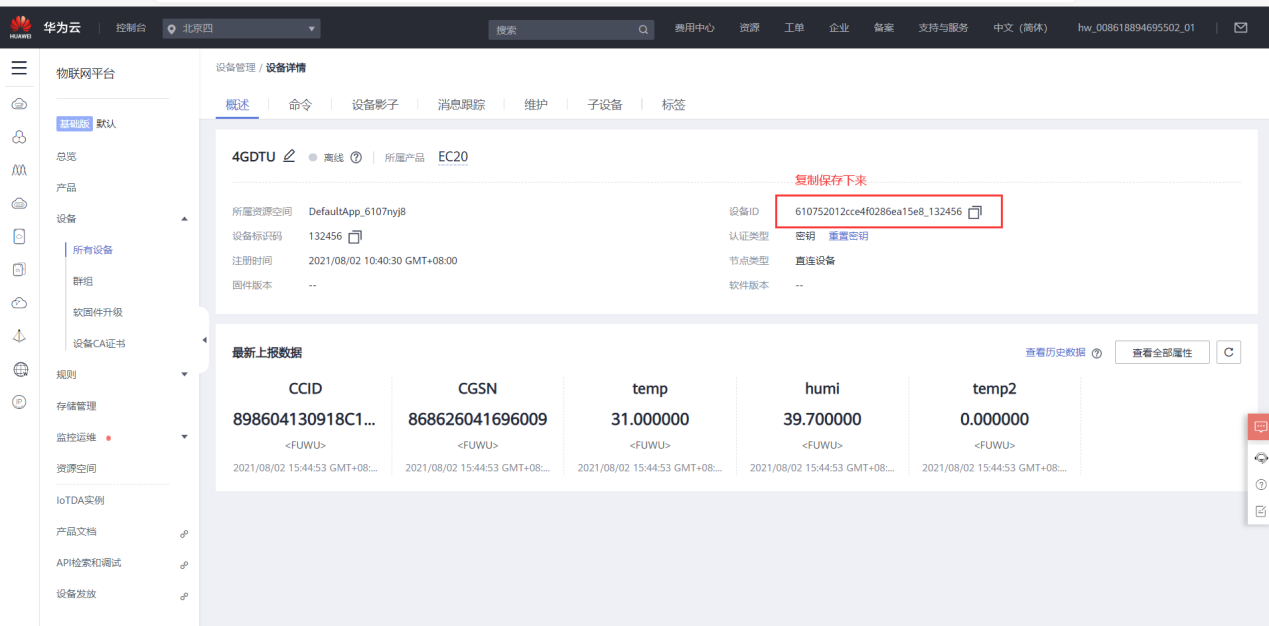

按照提示獲取ID
4.1、生成ClientId、Username、Password

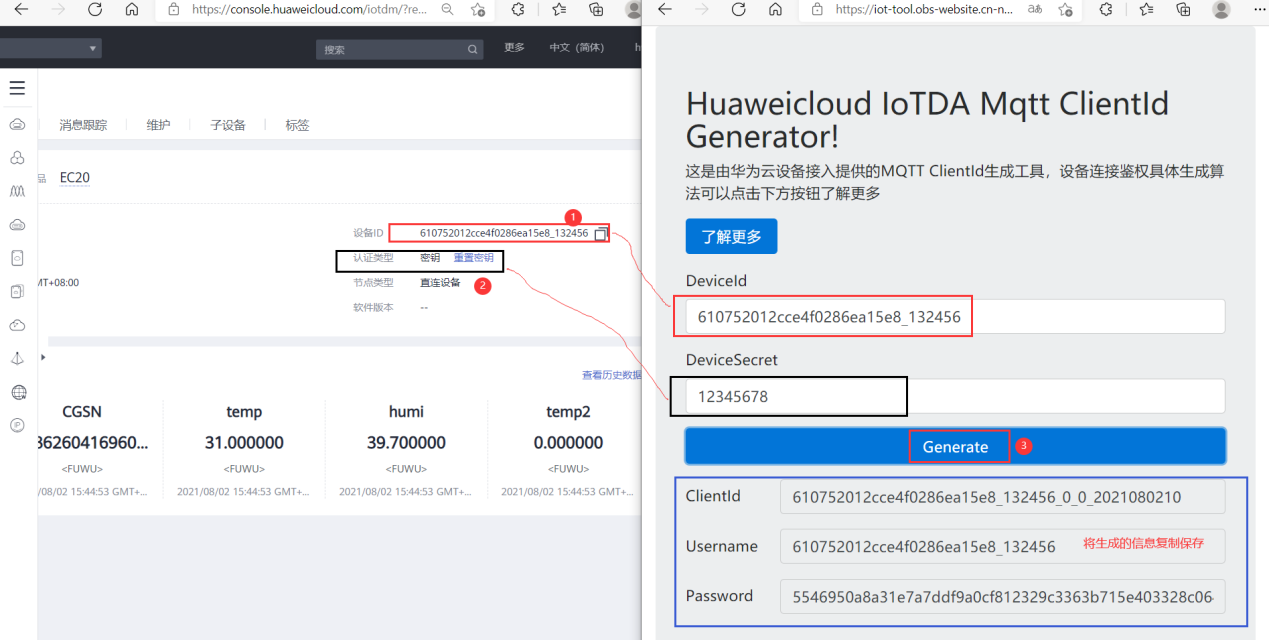

生成工具網址：https://iot-tool.obs-website.cn-north-4.myhuaweicloud.com/
將剛剛復制下來的設備ID以及密鑰輸入進去，將生成之后的資訊復制保存
4.2、修改代碼
按照提示修改代碼

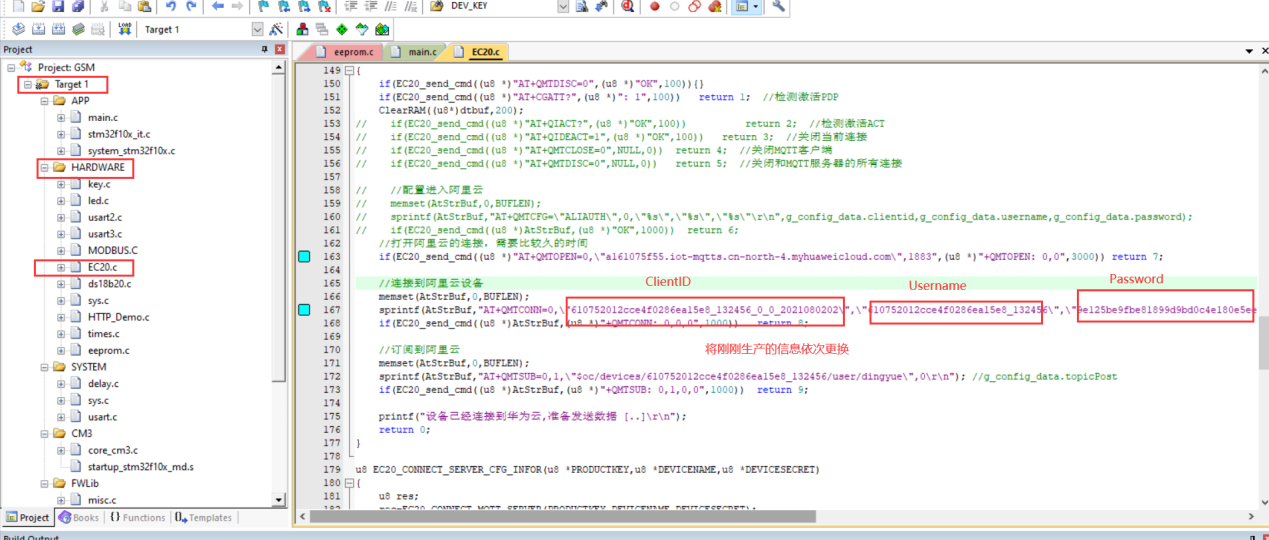

修改ClientID、Username、Password

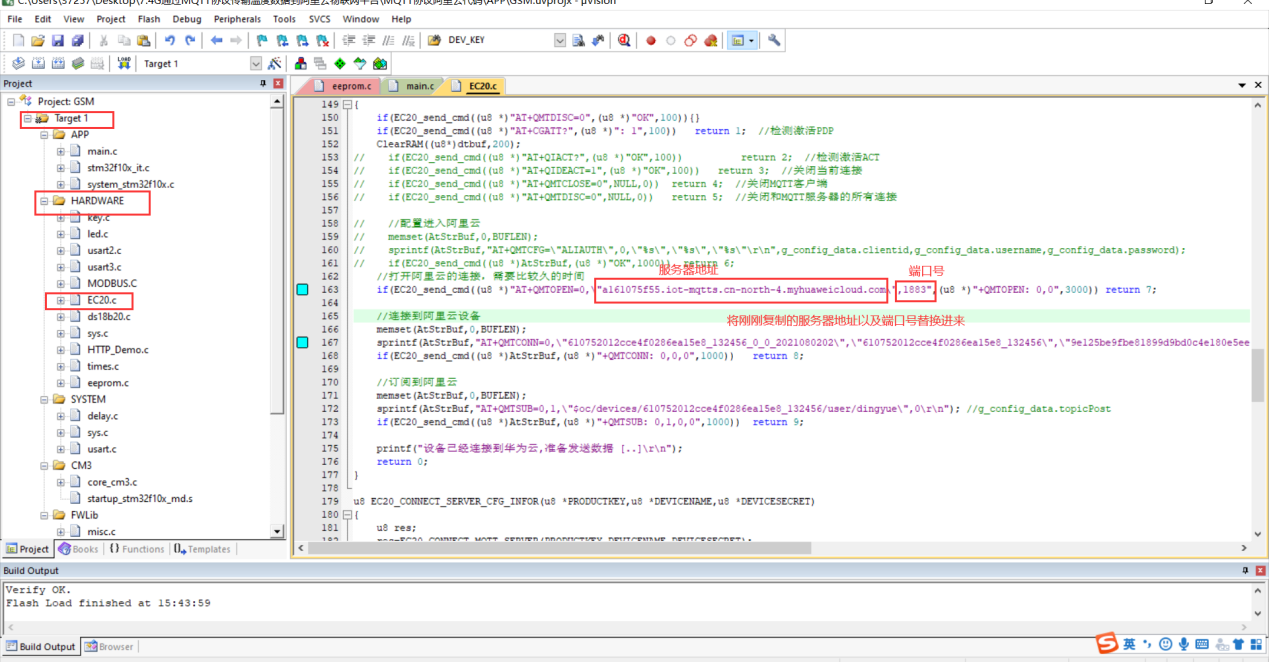

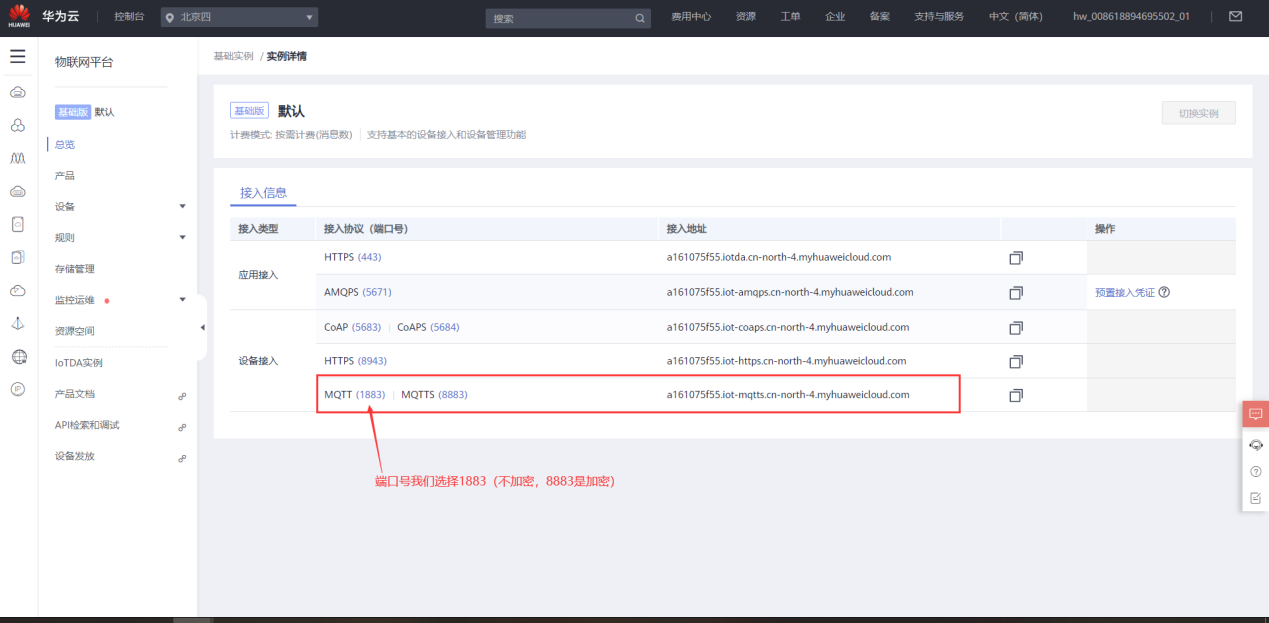

獲取服務器地址，埠號
按照提示更改代碼

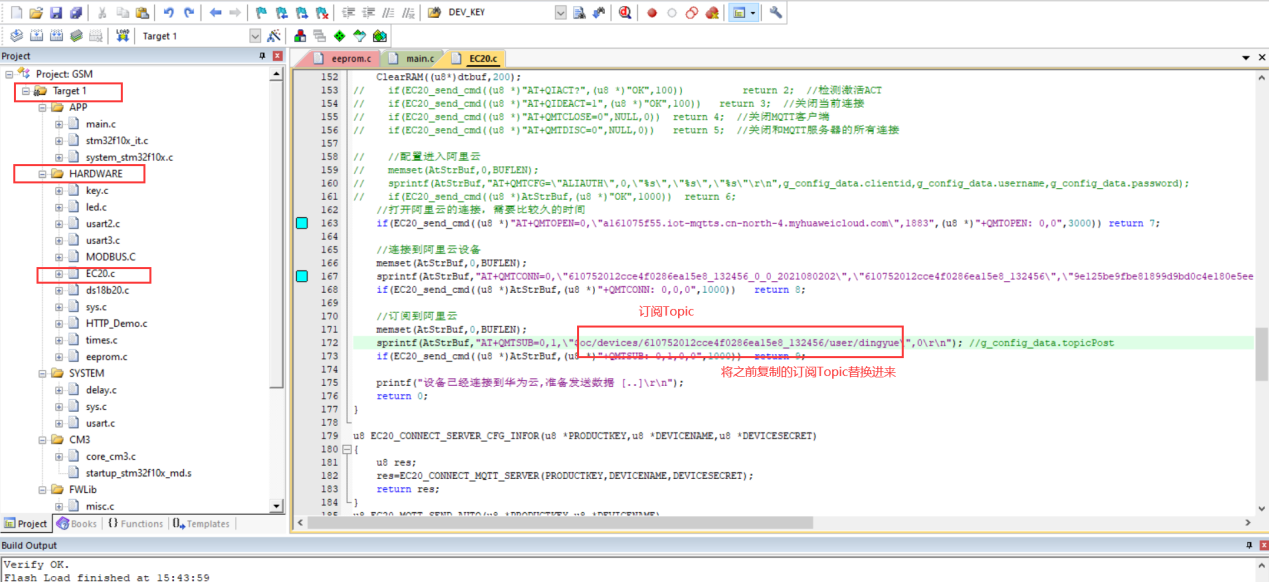

更改訂閱Topic

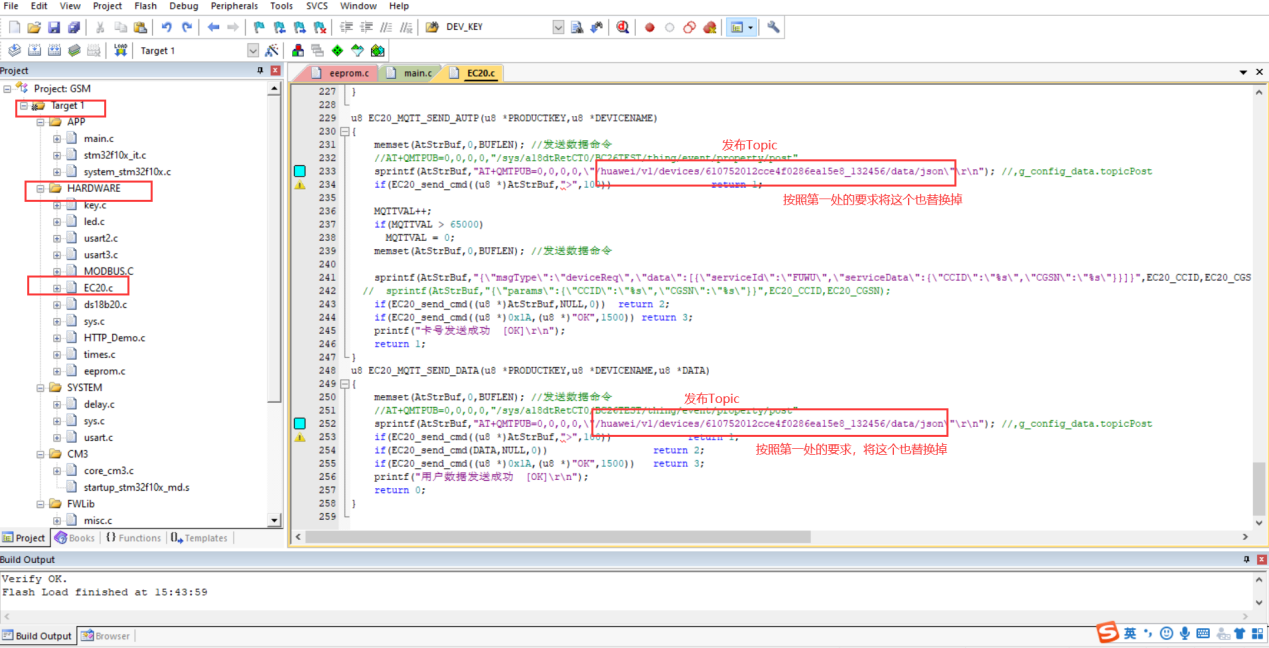

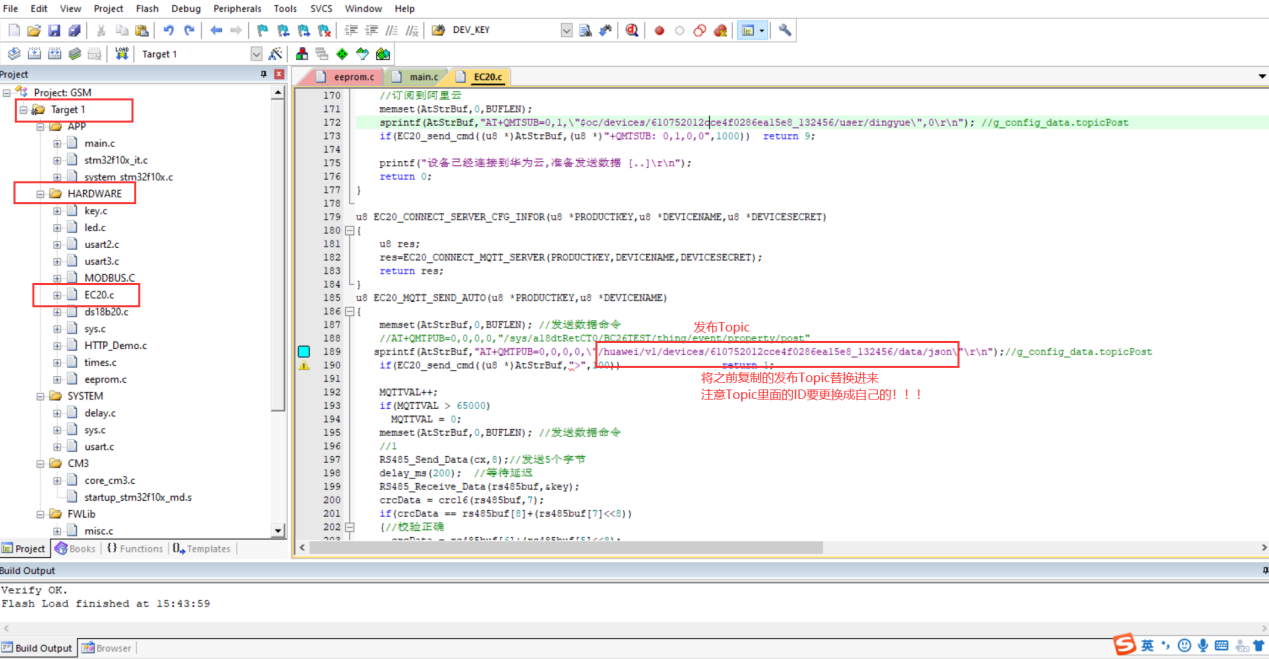

更改發布Topic（注意是三處需要更改）
第一處：
第二、三處：
4.3、使用ST-LINK仿真器下載程式

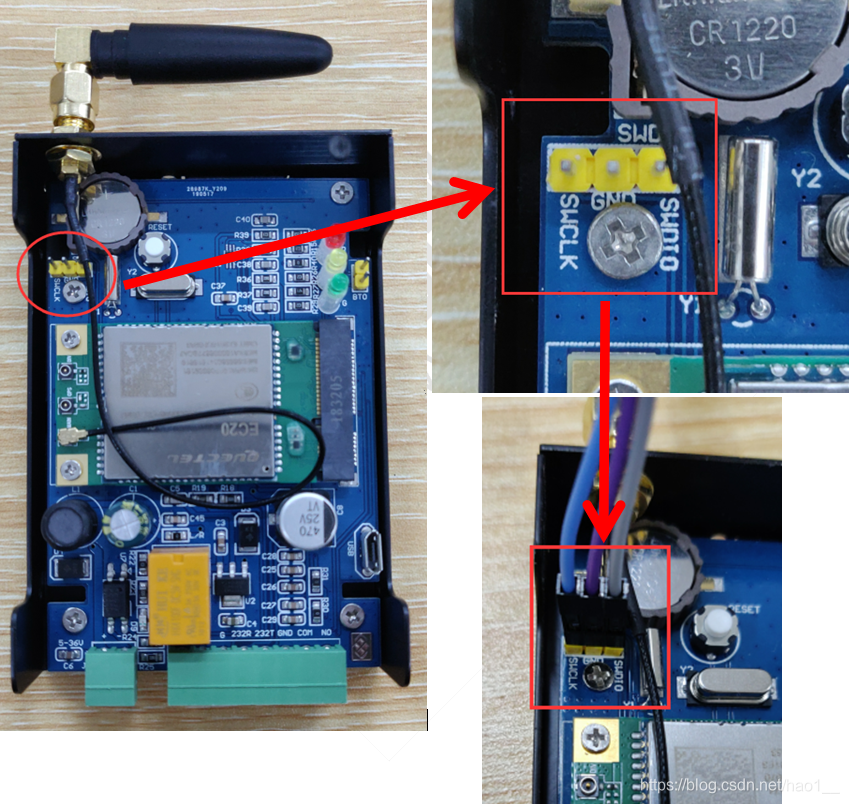

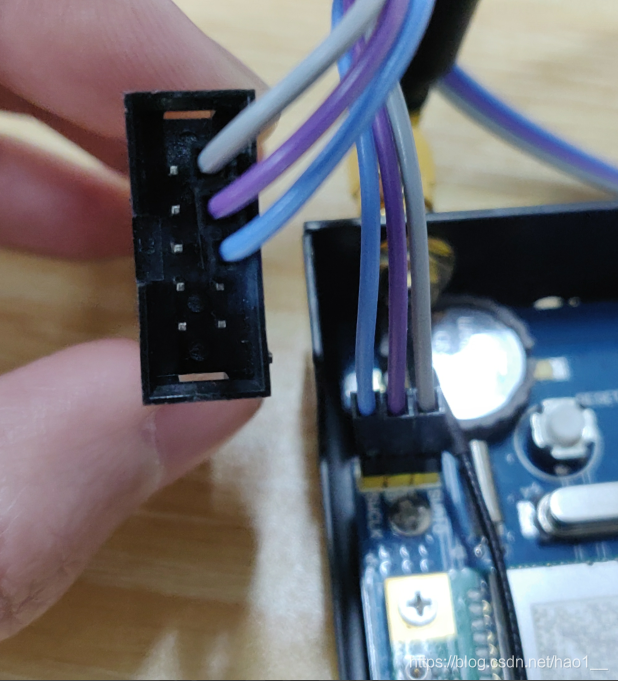

用螺絲刀將DTU外殼四周的4個螺絲擰開，把外殼拆開，然后用3條杜邦線接入4G DTU模塊 SWDIO、GND、SWCLK中

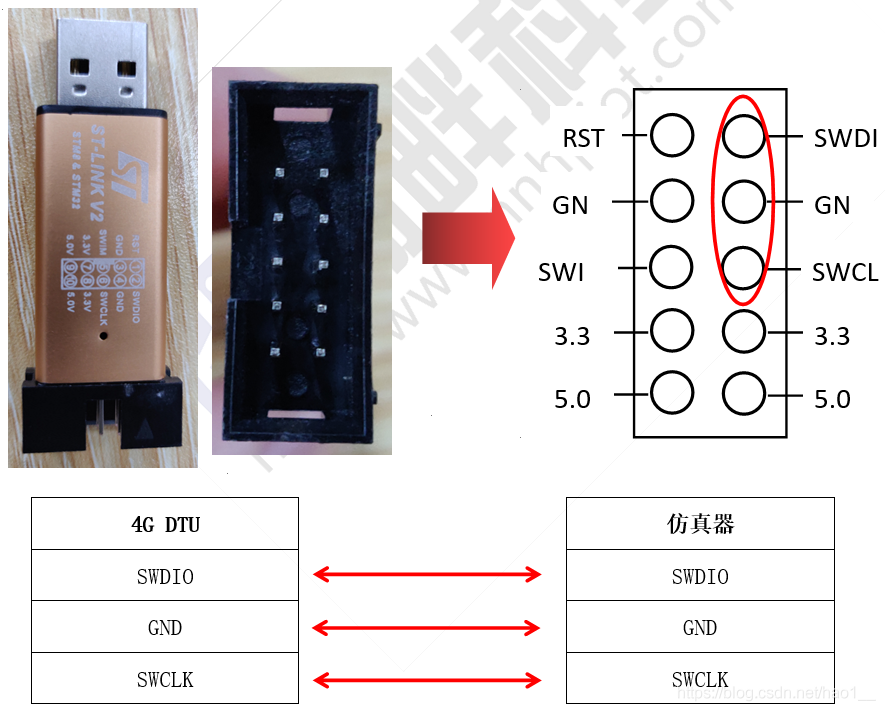

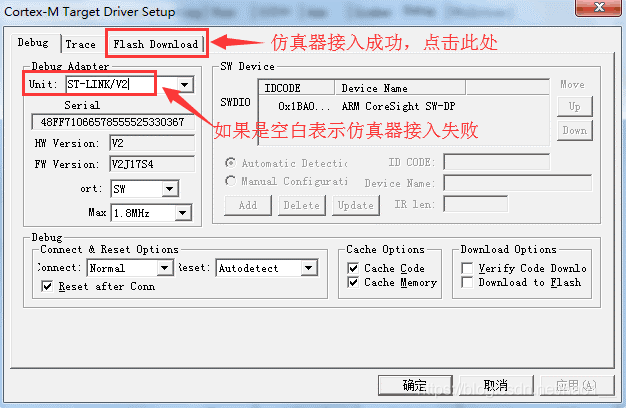

另一頭的杜邦線接入仿真器，仿真器USB介面接入電腦，（注：仔細看自己仿真器的引腳順序SWDIO、GND、SWCLK的位置，有些仿真器的引腳順序和我使用的不一樣，

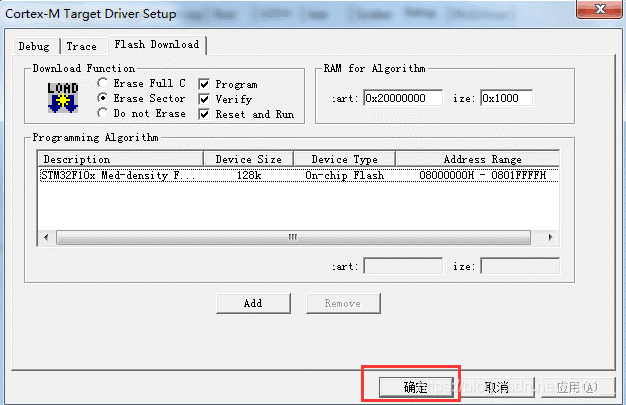

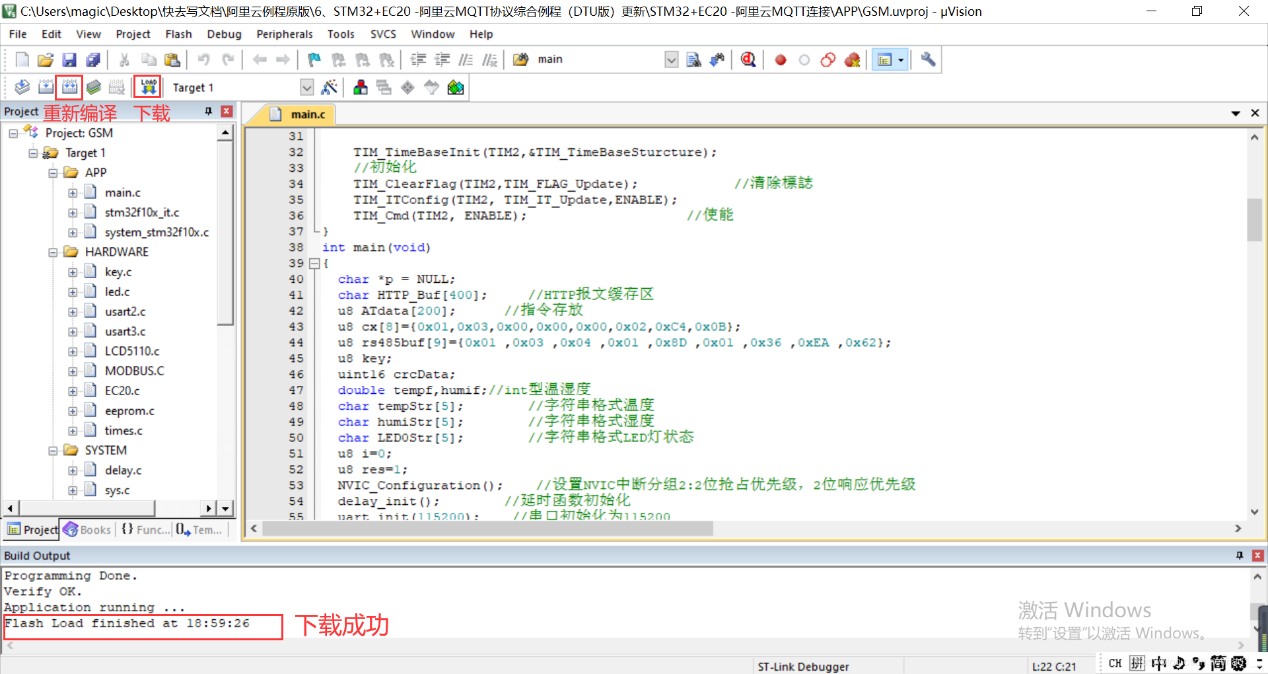

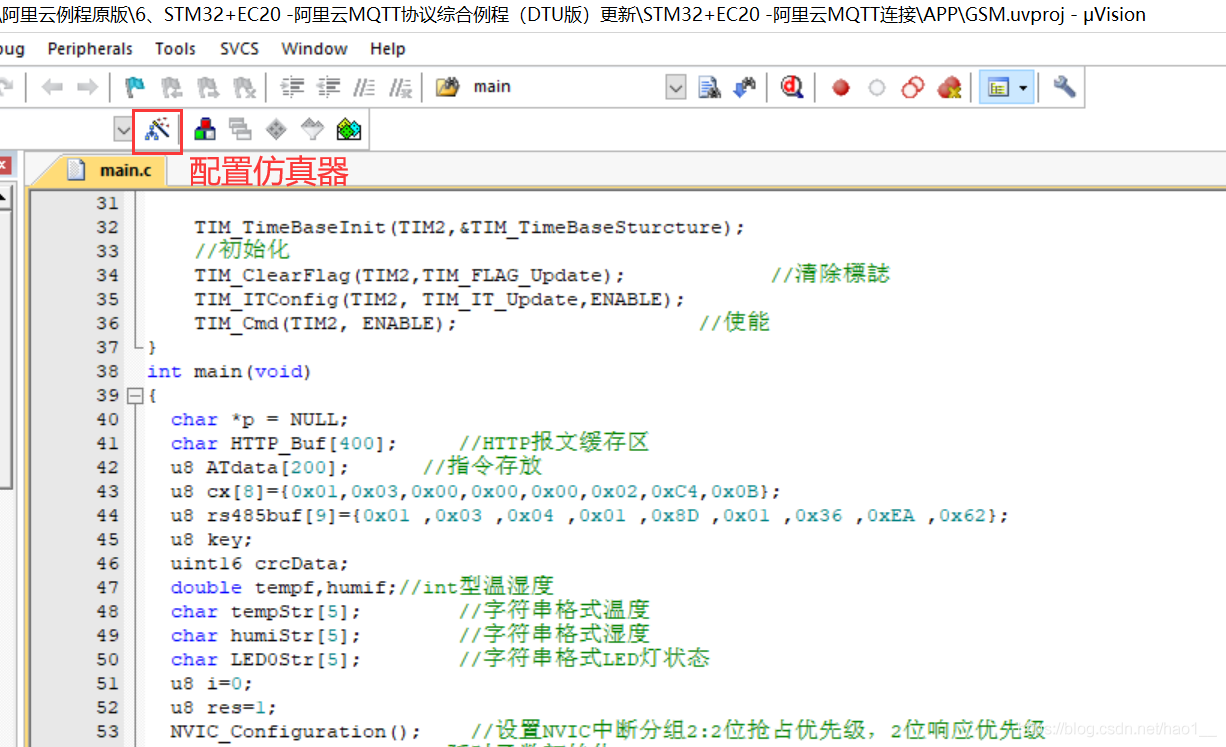

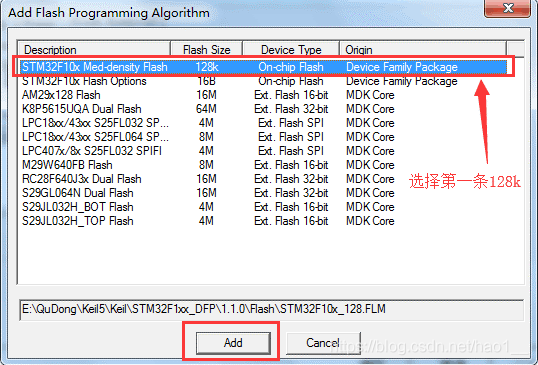

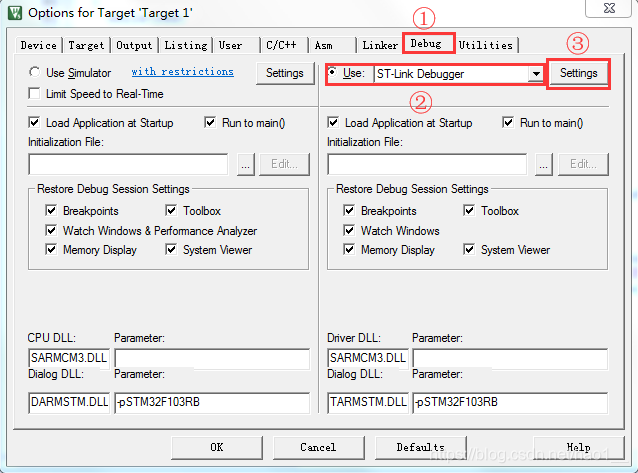

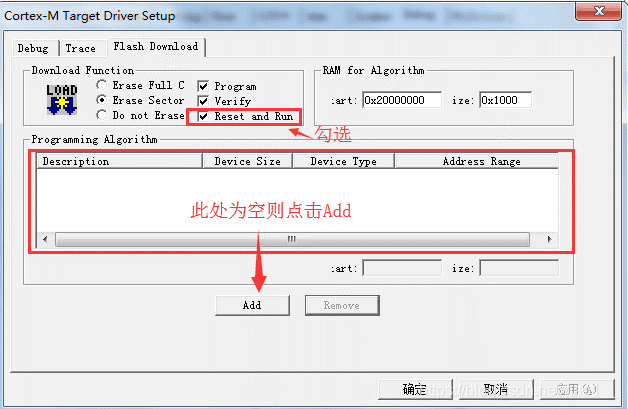

打開代碼，點擊配置仿真器
4.4、控制繼電器
下載成功之后，重新上電一下設備

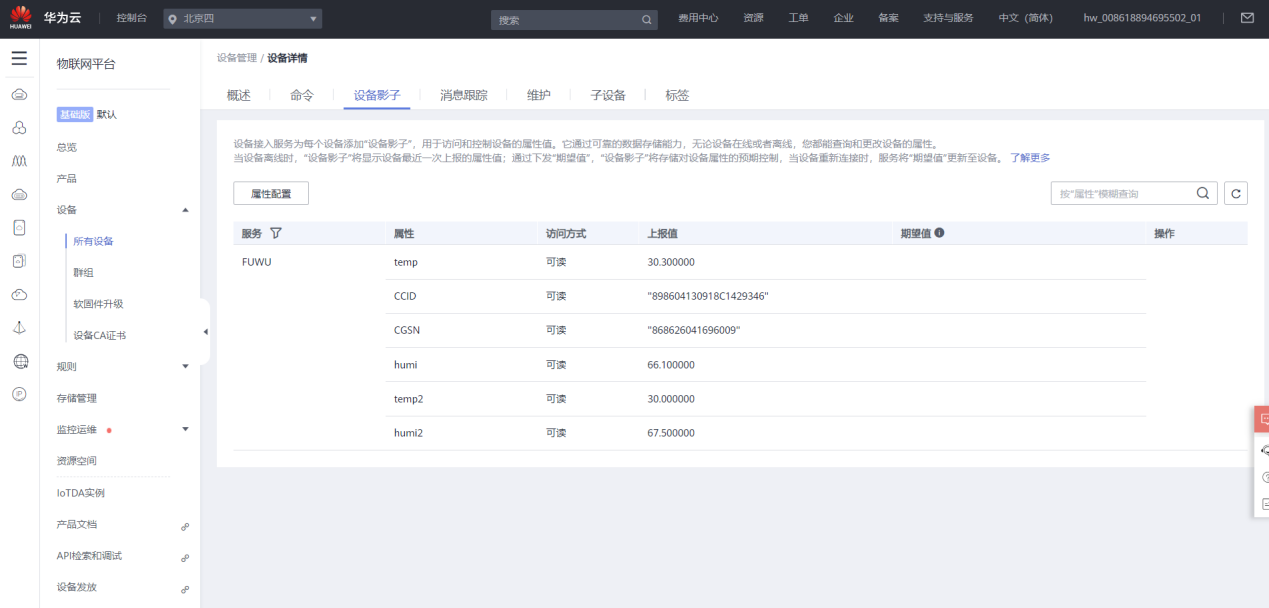

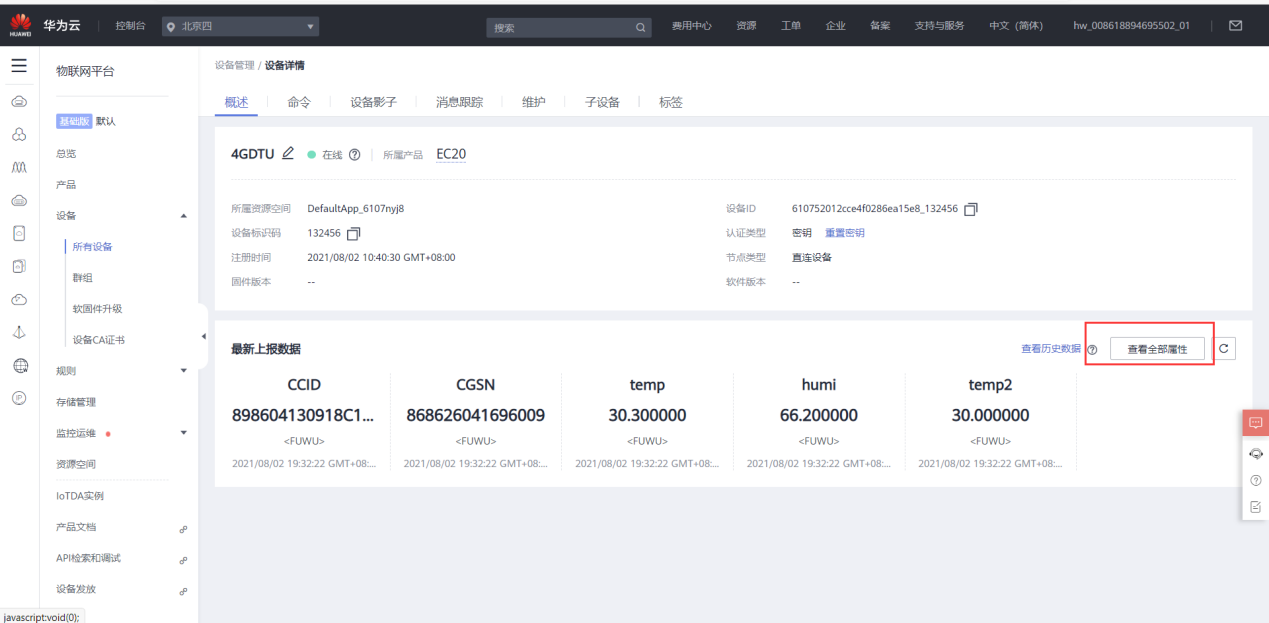

便可以看到資料如下圖一樣上傳成功

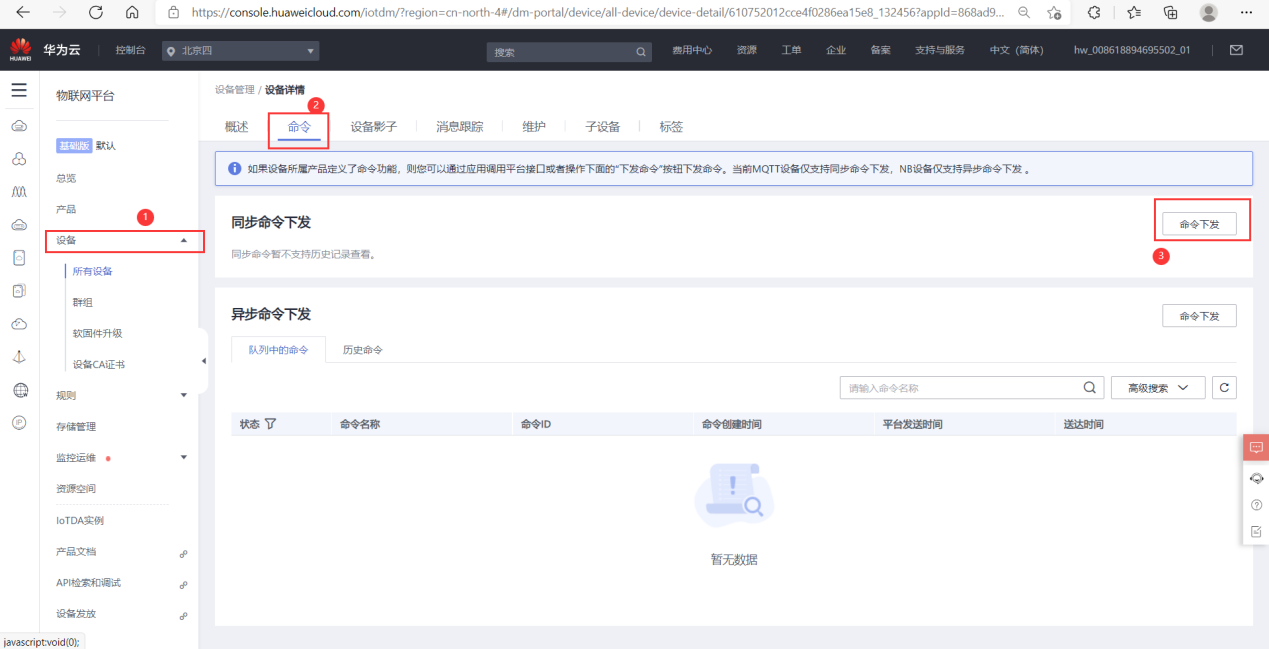

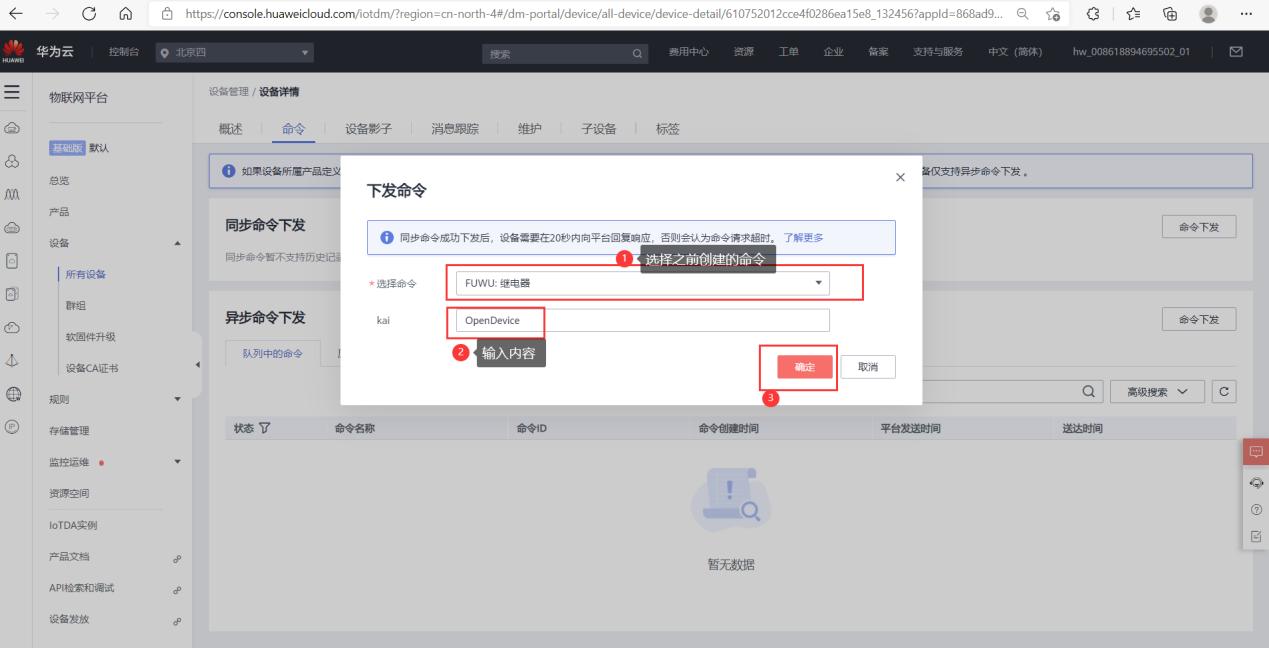

按照提示進行命令下發控制繼電器

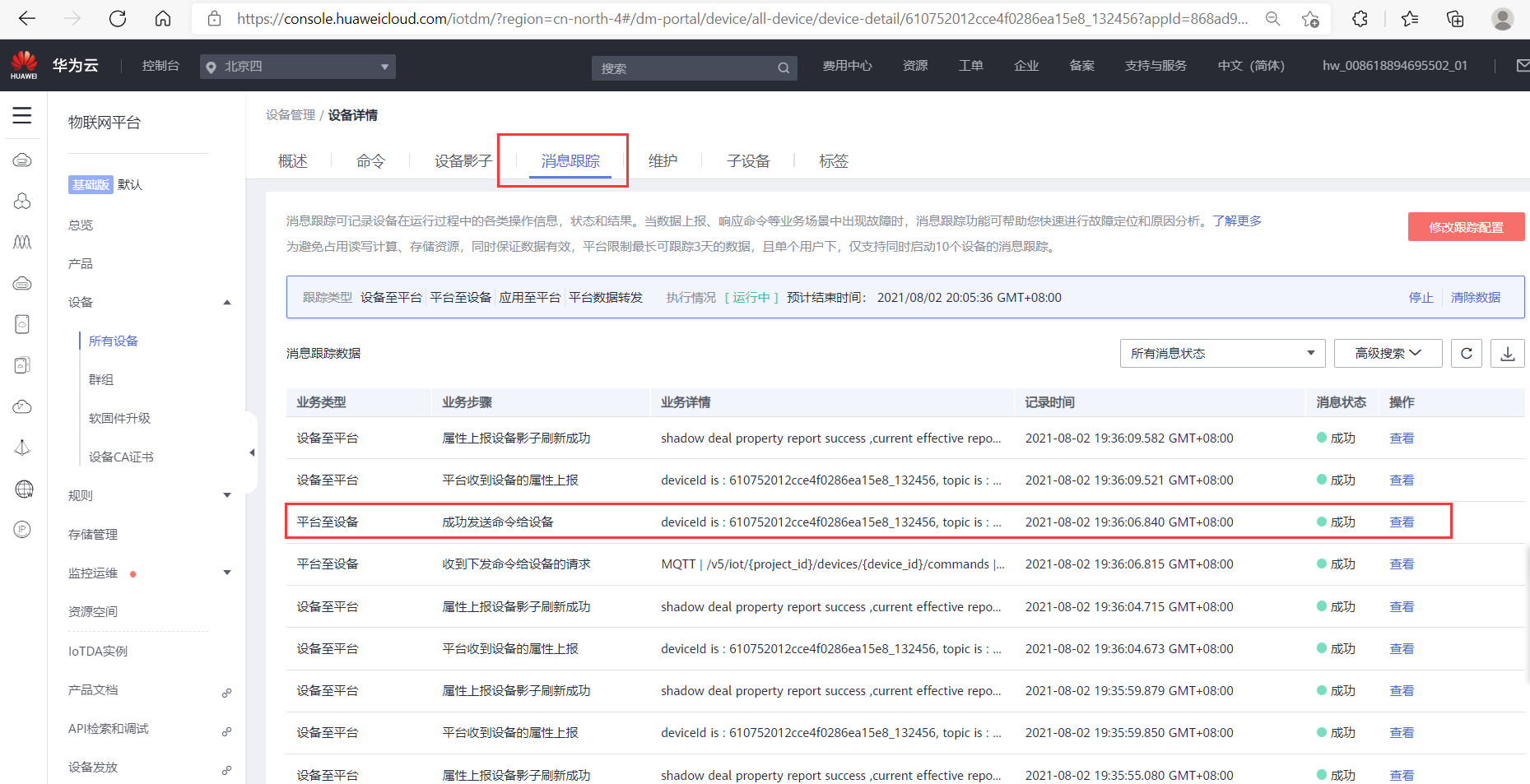

按照提示查看命令是否發生成功
觀察到以下日志，即發送成功
發送成功之后，模塊的繼電器燈則會亮起
關閉繼電器，步驟同上
