GP8101是一款高性能PAC芯片（PWM到模擬電壓轉換器），輸入PWM信號的頻率可以兼容1Hz到1MHz，輸出電壓范圍為0-5V或者0-10V，通過SEL 信號選擇，當SEL接地時，VOUT輸出0-5V，當SEL接V5V時，VOUT輸出0-10V，
GP8101是一款高性能PAC芯片（PWM到模擬電壓轉換器），輸入PWM信號的頻率可以兼容1Hz到1MHz，輸出電壓范圍為0-5V或者0-10V，通過SEL 信號選擇，當SEL接地時，VOUT輸出0-5V，當SEL接V5V時，VOUT輸出0-10V，PWM信號的占空比為0％至100％，當選擇0-5V輸出時，VOUT=5V *DPWM；當選擇0-10V輸出時，VOUT=10V *DPWM，DPWM 為輸入信號PWM 的占空比，
GP8101適用領域有：馬達調速 、LED調光 、工業模擬信號隔離 、逆變器 、電源等，
PAC芯片GP8101的特點包括：
- 將0%-100%占空比的PWM信號輸入，線性轉換成0-5V或者0-10V的模擬電壓輸出，
- 輸入信號范圍0%-100%
- 輸入PWM信號的頻率范圍: 1Hz to 1MHz
- 輸入PWM信號高電平：3.0V-5.5V
- 輸出電壓誤差：< 1%
- 輸出電壓線性度誤差 <0.5%
- 電源電壓：8V - 40V
- 功耗：<5mA
- 啟動時間：<2ms
- 作業溫度：-40°C to 85°C

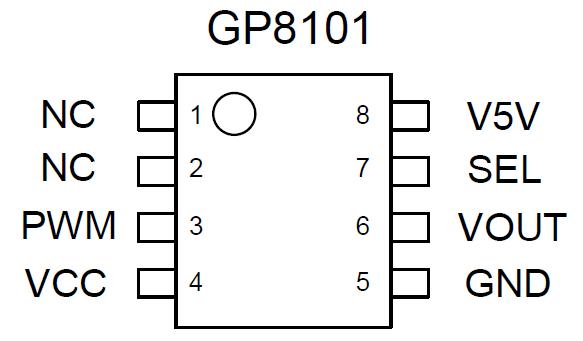

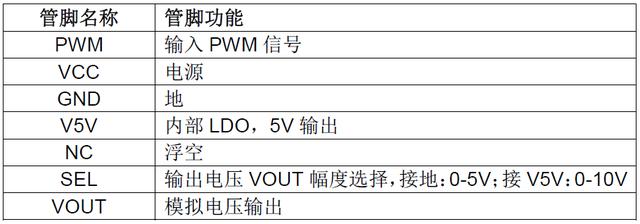

GP8101管腳定義：

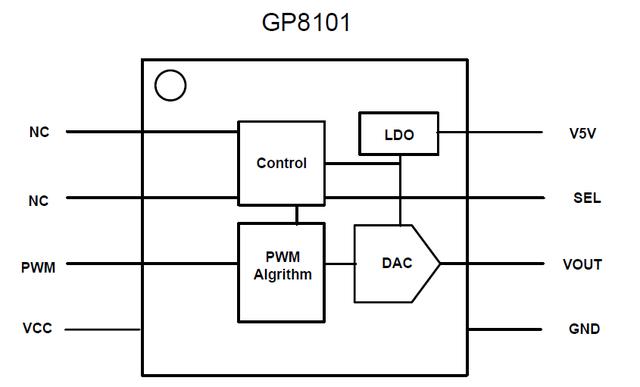

GP8101典型功能：

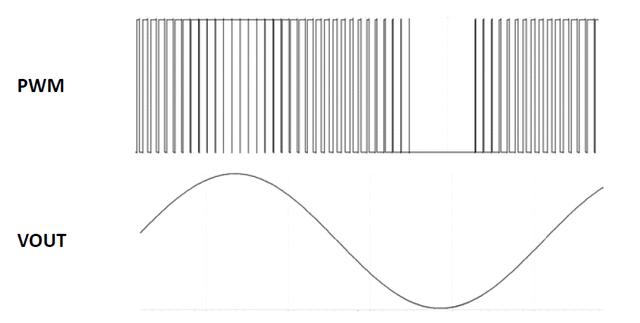

輸出電壓VOUT隨PWM輸入的占空比線性變化：
GP8101應用方案介紹：

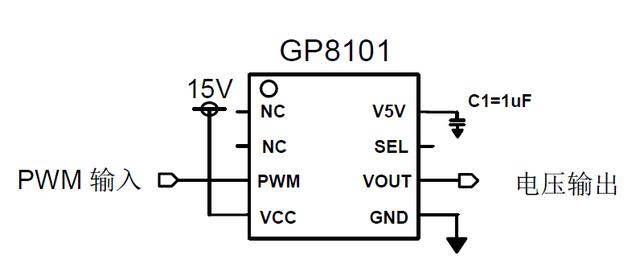

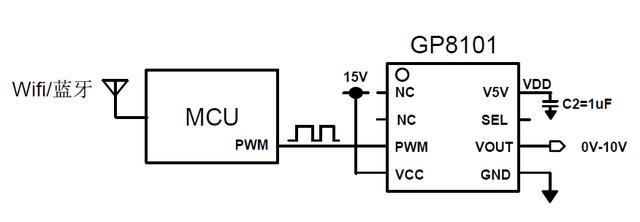

PAC芯片GP8101將PWM信號轉換成0V-10V電壓信號，此時芯片為11V-40V供電， 智能家居的應用中，經常需要對光源進行智能調光，0-10V的最常用的調光介面，而無線信號則是智能家居的標配，利用支持無線功能的MCU，加上PAC 芯片GP8101可以輕松的實作智能調光功能，
. 模塊按定義接線，供電電壓7-36V（若輸出要到10V，供電電壓必須大于12V）
2. 上電后，D2燈應當亮，否則請檢查線連接，板子帶反接保護，反接不燒，
3. 當電流輸入為最小值（0mA或4mA）時，調整ZERO電位器，使VOUT輸出為最小值（0.0V或其他電壓）
4. 當電流輸入為最大值（20mA）時，調節SPAN電位器，使VOUT輸出為最大值（3.3V或5V或10V，當輸入是4-20ma時，輸出最小可以到2.5V），

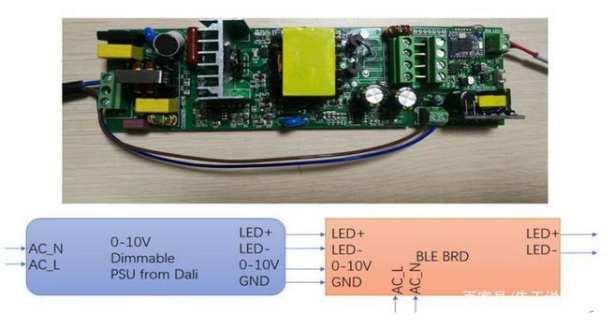

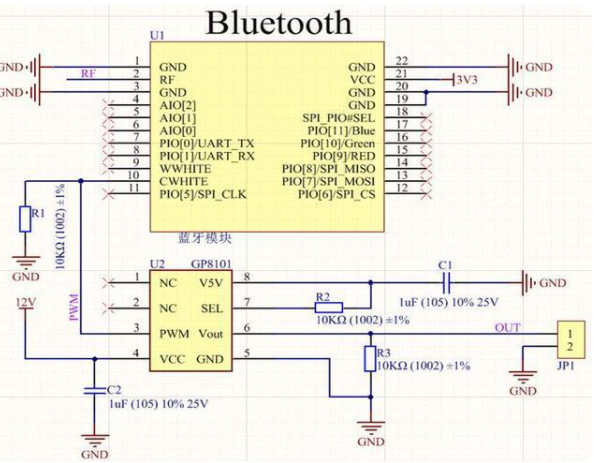

調光電路實際應用：
電路應用：馬達調速，LED亮度調節，逆變器，電源應用，

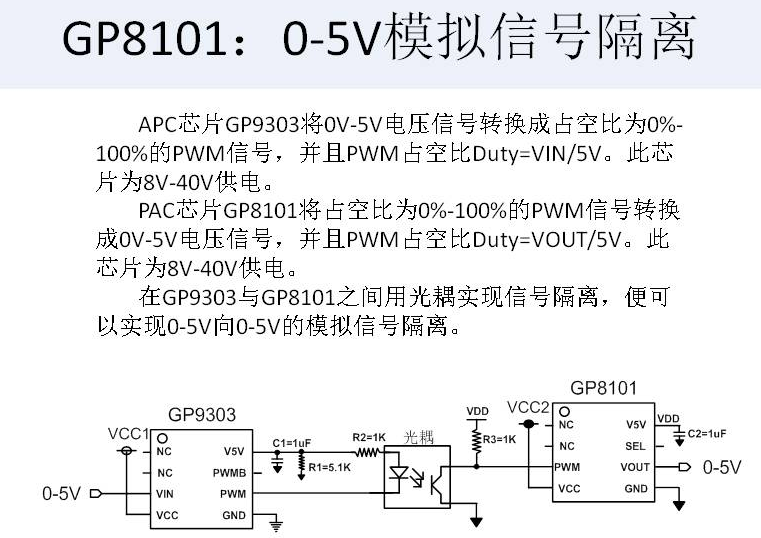

APC芯片GP9303將0V-5V電壓信號轉換成占空比為0%-100%的PWM信號，并且PWM占空比Duty=VIN/5V，此芯片為8V-40V供電，PAC芯片GP8101將占空比為0%-100%的PWM信號轉換成0V-5V電壓信號，并且PWM占空比Duty=VOUT/5V，此芯片為8V-40V供電，在GP9303與GP8101之間用光耦實作信號隔離，便可以實作0-5V向0-5V的模擬信號隔離，
