國產沁恒CH32F103C8T6使用指南
前言：
CH32F103芯片是由南京沁恒電子產品公司推出的國產ARM芯片，與STM32F103系列芯片相比，不僅管腳和暫存器全部兼容，而且還增強了USB功能，有2個USB，一個Host，一個Device，但在flash下載演算法和內部BootLoader上和ST公司的兼容性有差別，不能使用ST的下載軟體，只能使用沁恒官方提供的軟體下載，可以用串口和USB兩種方式，USB方式速度更快，不需要開發額外的BootLoader，另外，最突出的是，它是所有同型別芯片中價格相對最低的，
產品特點
?Cortex-M3內核，72MHz系統主頻；
?單周期乘法和硬體除法；
?20KB SRAM，64KB CodeFlash；
?供電范圍：2.7V-5.5V，GPIO同步供電電壓；
?多種低功耗模式：睡眠/停止/待機；
?上電/斷電復位(POR/PDR)；
?可編程電壓監測器(PVD)；
?7通道DMA控制器；
?12位模數轉換ADC，1us轉換時間；
?16路TouchKey通道檢測；
?12位數模轉換DAC；
?7個定時器；
?1個USB2.0 FullSpeed主機/設備介面（全速和低速）；
?1個USB2.0 FullSpeed設備介面（全速和低速）；
?1個CAN控制器（2.0B主動）；
?2個I2C介面（支持SMBus/PMBus）；
?3個USART介面；
?2個SPI介面（支持Master和Slave模式）；
?51個I/O口，所有IO口都可以映射到16個外部中斷；
?CRC計算單元，96位芯片唯一ID；
?串行單線除錯（SWD）介面；
?封裝形式：LQFP64M、LQFP48、QFN48，

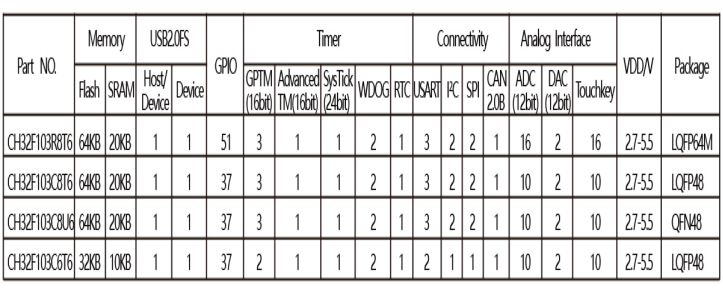

選型指南
下面詳細介紹開發和下載的程序
CH32F103C8T6共有三種程式下載方式，分別為：ST-LINK下載，串口下載與USB下載
（一）通過ST-link（SW等仿真工具）下載
1.1開發板連接ST-link
接法與STM32芯片完全相同，
1.2 在keil工程中下載
以GPIO_PC13LED工程（工程范例見Tony的CH32私家開發包）為例:
（1）安裝器件庫，在“Tony的私家開發包”中找到器件庫檔案（必須安裝才能找到器件） Keil.WCH32F1xx_DFP.1.0.0.pack，打開并安裝，
（2）打開GPIO_PC13LED工程檔案

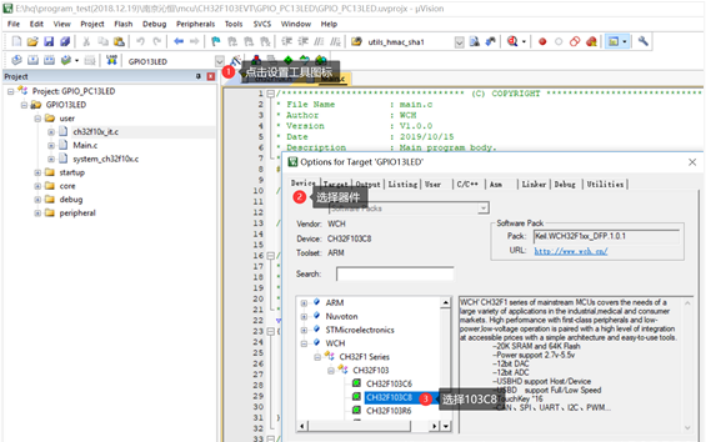

（3）打開工程檔案后，如下圖選擇器件，這里選擇103C8，

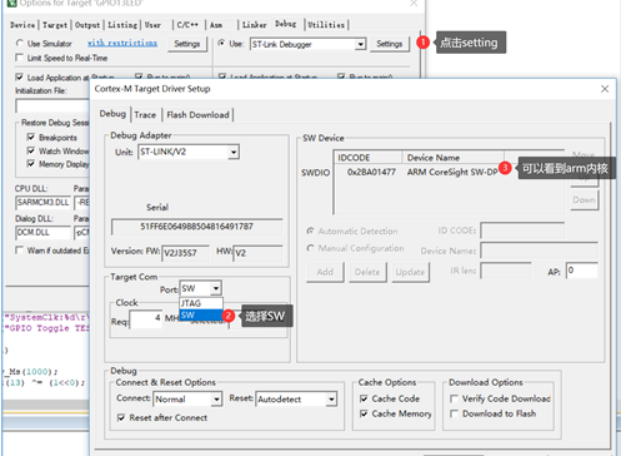

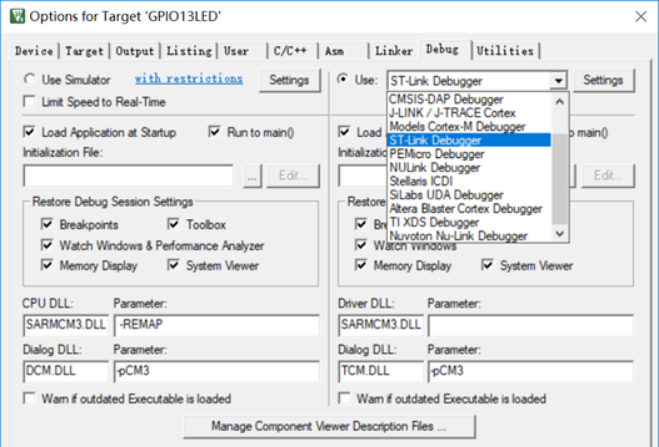

（4）連接STlink后，再配置選項中的Debug項選擇仿真下載器，如下圖，選擇好SW后，能夠看到內核數值，表示硬體連接正確，否則需要檢查硬體連接，

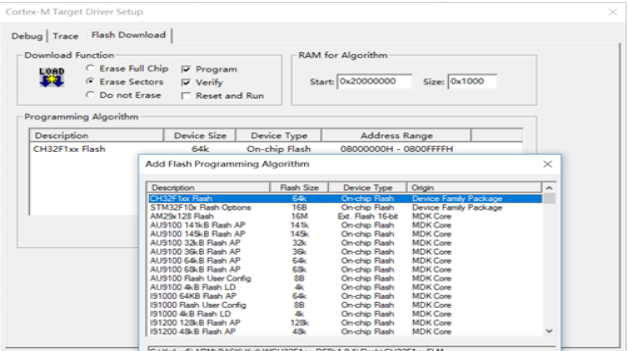

（5）添加演算法檔案，如圖，選擇flash download選項頁，在該頁面內選擇add，增加演算法，演算法選擇CH32F1xx Flash，然后確定，
（6）下載
程式編譯成功后，點擊工具列的load工具，即可完成下載，如果下載成功，在輸出欄會有下載完成提示，
（二）串口下載
（1）硬體連接：
Rx—>A9
Tx---->A10
GND–>G
VCC–>3.3
跳線boot0設定為高電平
（2）軟體配置：
1.安裝軟體：
使用串口下載時要安裝官方的專用下載軟體WCHISPTool（在“Tony的私家開發包”中可以直接安裝），注意ST公司的下載軟體不能使用，因為內部BootLoader目前不兼容，

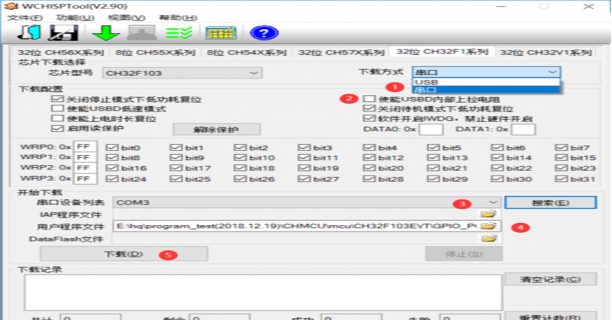

2.配置程序
①選擇串口–>②如果usb有上拉電阻可去掉此處------>③選擇下載串口號------>④選擇要下載的HEX或者bin檔案------->⑤下載
（三）USB下載
（1）USB連接
CH32F103有2個USB口，一個是主機usb，一個是設備usb，分別對應的管腳為：
HUSB:PB7------>D+
PB6------>D-
USB:PA12----->D+
PA11----->D-
跳線boot0設定為高電平
軟體默認下載使用HUSB，因此可以用一個USB轉Dip的小模塊和開發板連接，

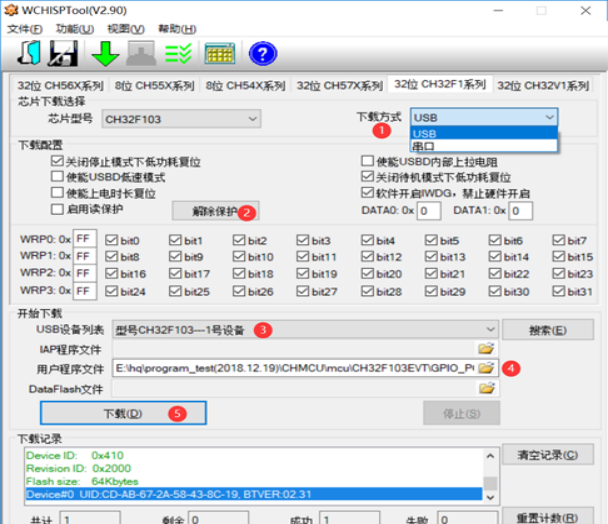

(2) 軟體設定
軟體設定程序
①選擇USB埠–>②解除讀保護------>③看到usb設備------>④選擇要下載的HEX或者bin檔案------->⑤下載
總結
當初入手CH32其實是因為x寶購貨走眼了，以為是STM32，買回來才發現不是，不過既然買了，不能浪費啊，筆者就去官網和參考其他博主的文章進行學習，學了之后發現CH32其實也還行，在這個價位已經很不錯了，國貨牛x，（鄭重宣告：不是打廣告）
特別感謝以下這篇文章的幫助！
https://blog.csdn.net/weixin_41565556/article/details/111619741
