開發環境：Windows
軟體：
1、STM32CubeMX 6.3.0
2、MDK 5.14
一、cubeMX的基本配置

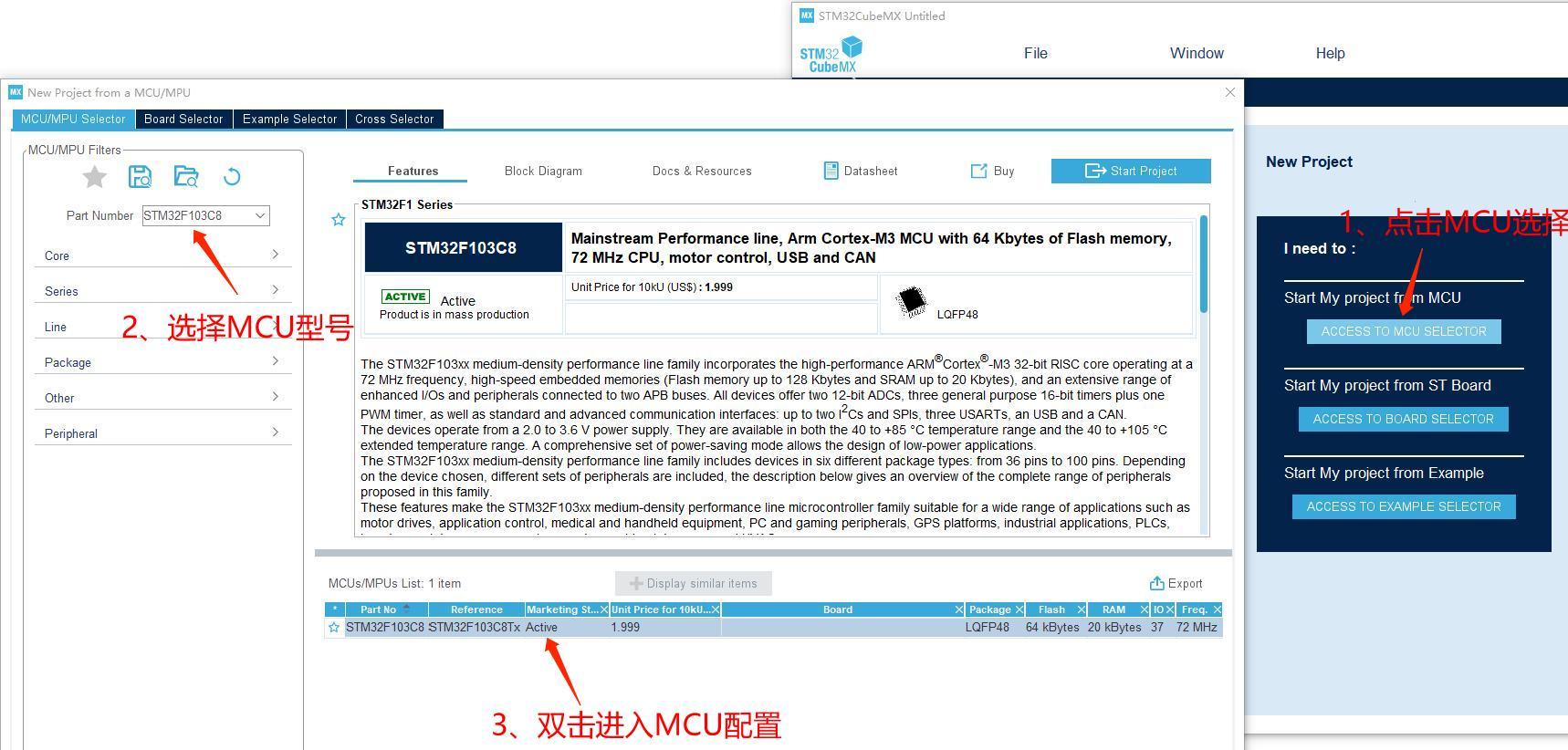

1、選擇MCU
2.配置時鐘

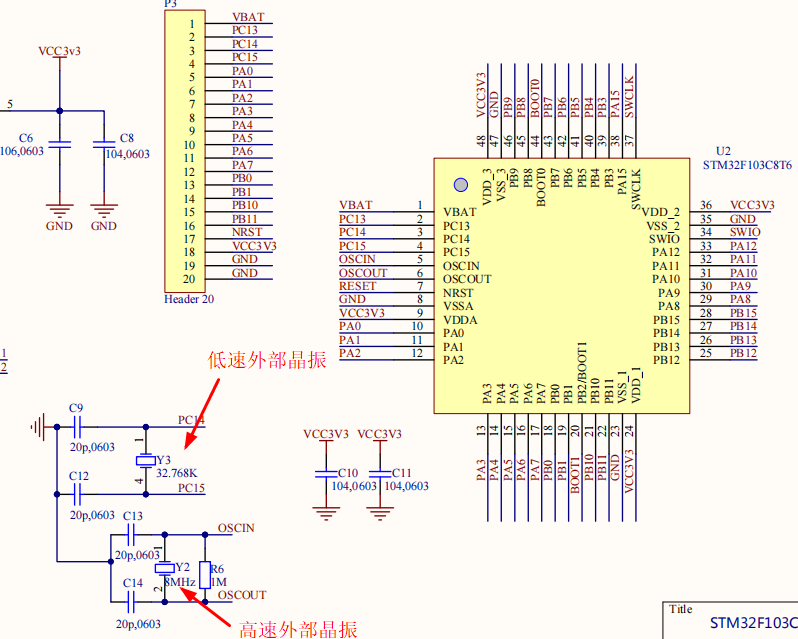

查看電路圖，8MHz的高速外部晶振接到 OSCIN,OSCOUT， 32.768kHz低速外部晶振接到PC14，PC15

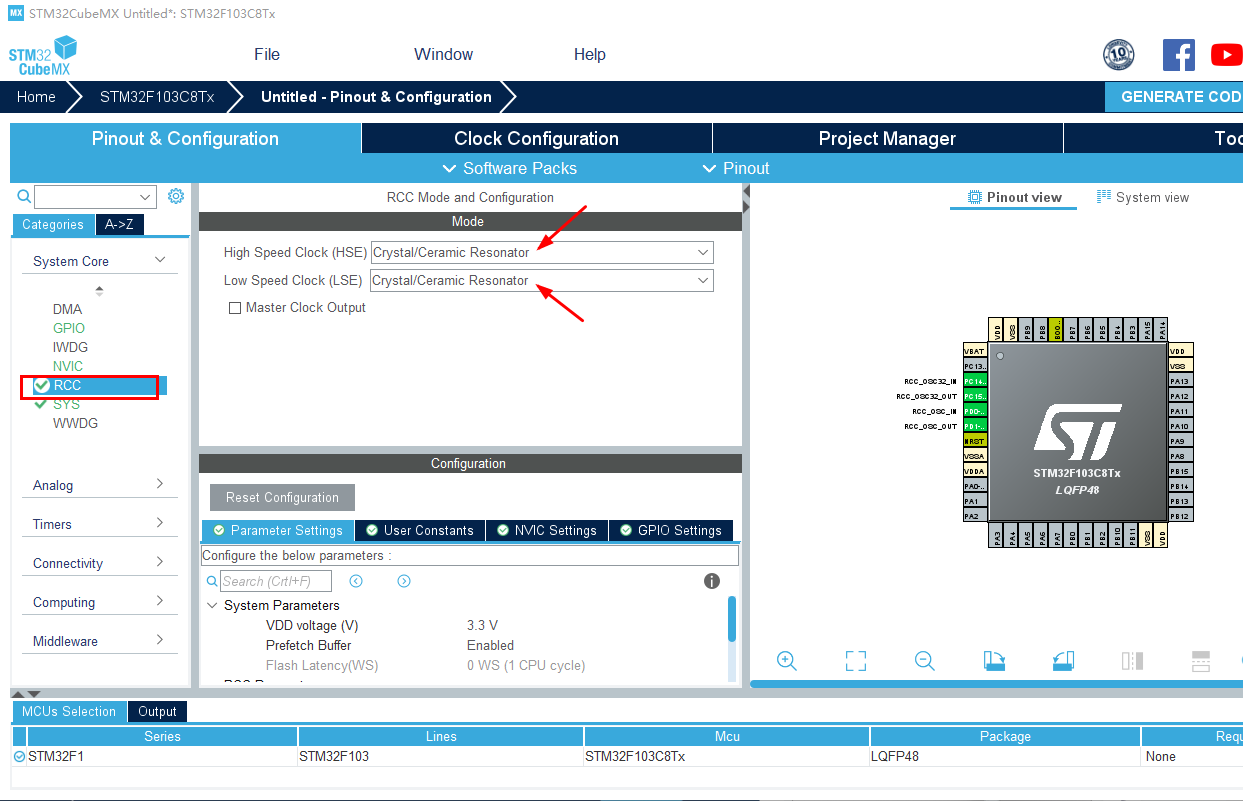

點擊RCC, HSE、LSE都選擇 Crystal/Ceramic Resonator(晶體/陶瓷晶振)

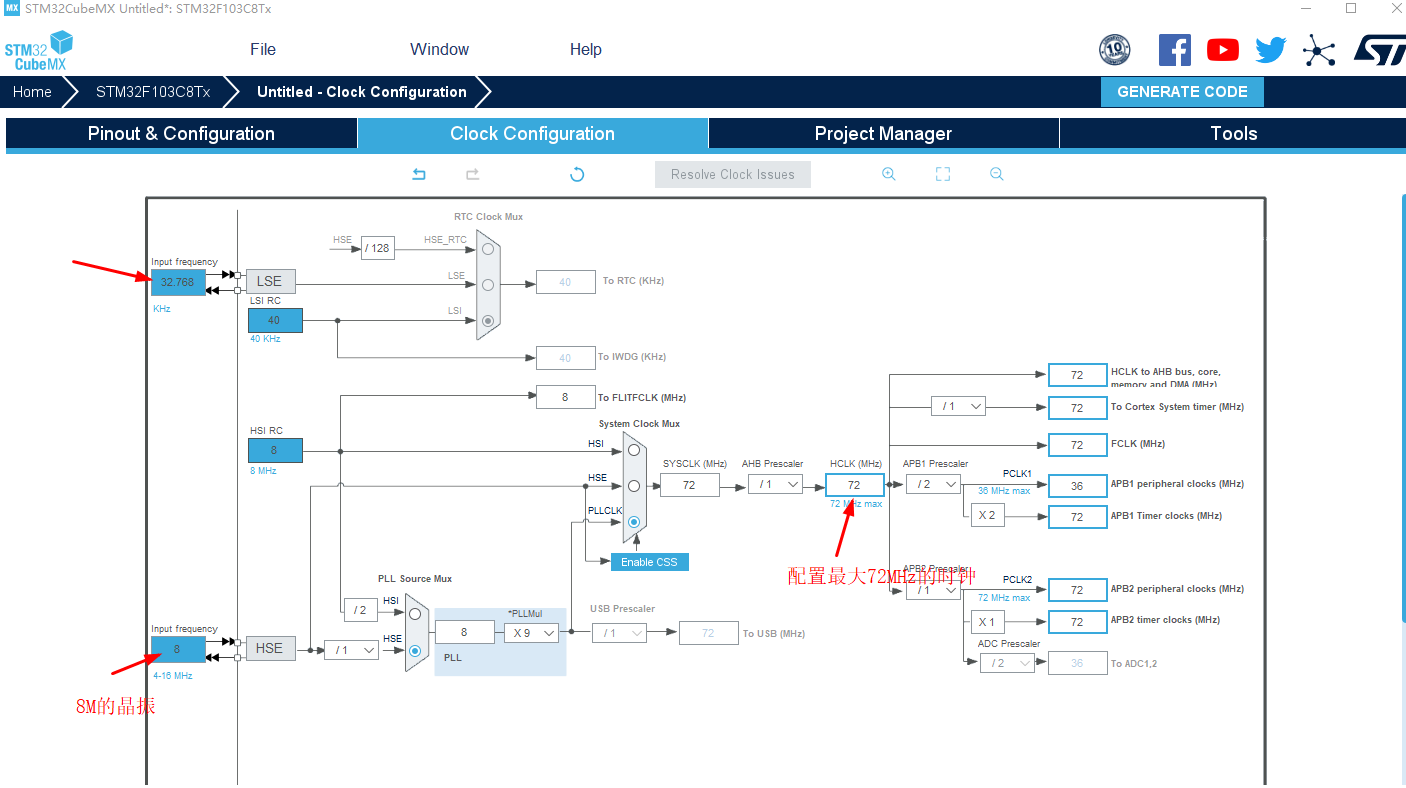

點擊Clock Configuration 配置時鐘，HSE選擇8MHz，最大時鐘配置為72MHz，Enter確定后軟體自動配置好其他的時鐘以及分頻系數，
3.選擇燒錄器連接方式

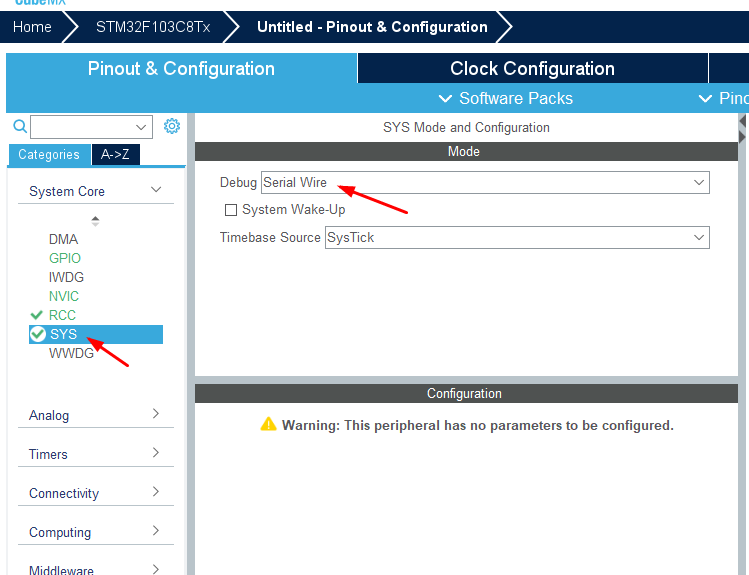

我們使用SWD進行除錯，點擊SYS, Debug方式選擇 Serial Wire
4.使能控制板載LED引腳PC13

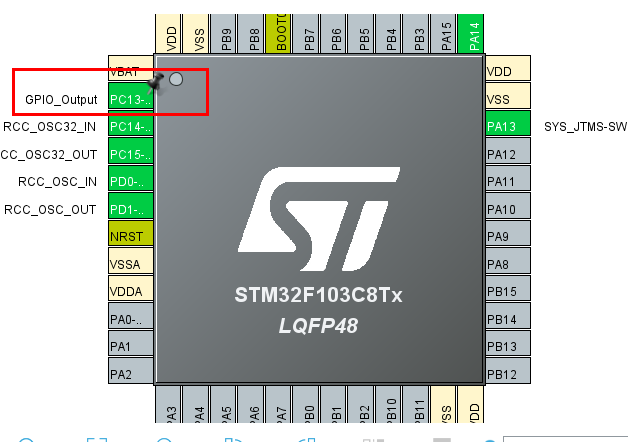

PC13引腳配置為GPIO_Output，PC13為低電平時，LED燈亮；PC13為高電平時，LED滅，

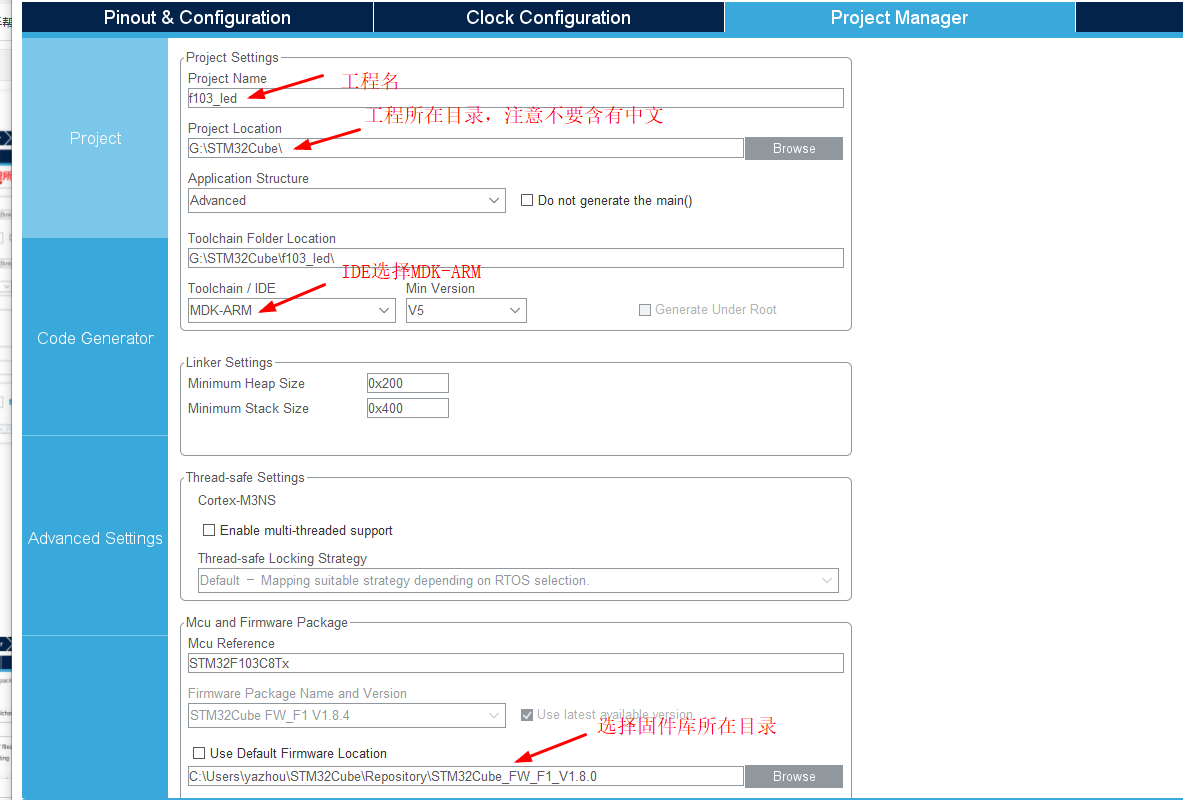

5.輸入工程基本資訊

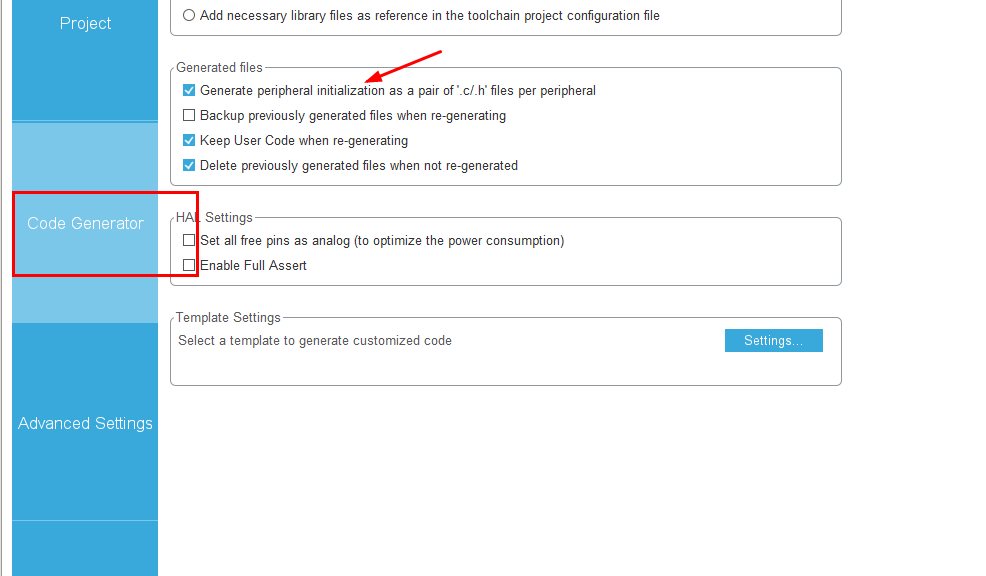

6.將.c和.h檔案分隔

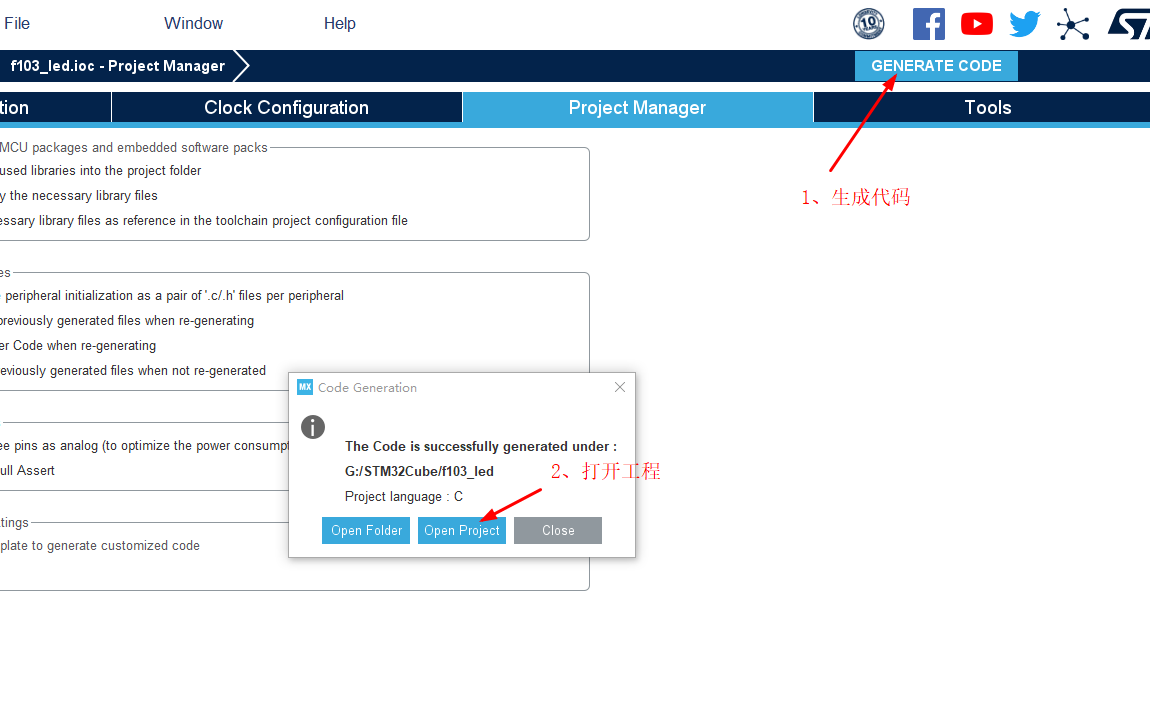

7.生成代碼

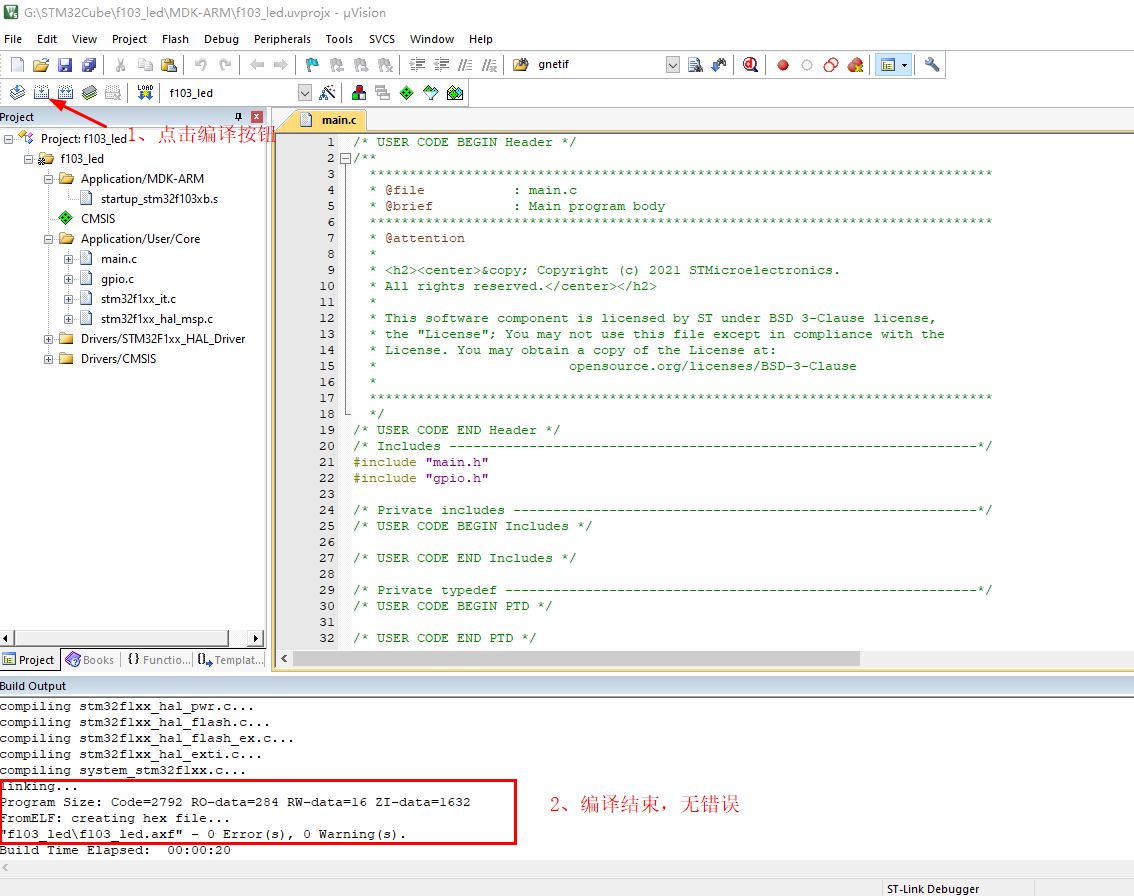

MDK打開工程后，編譯
二、KEIL中代碼的添加
main.c

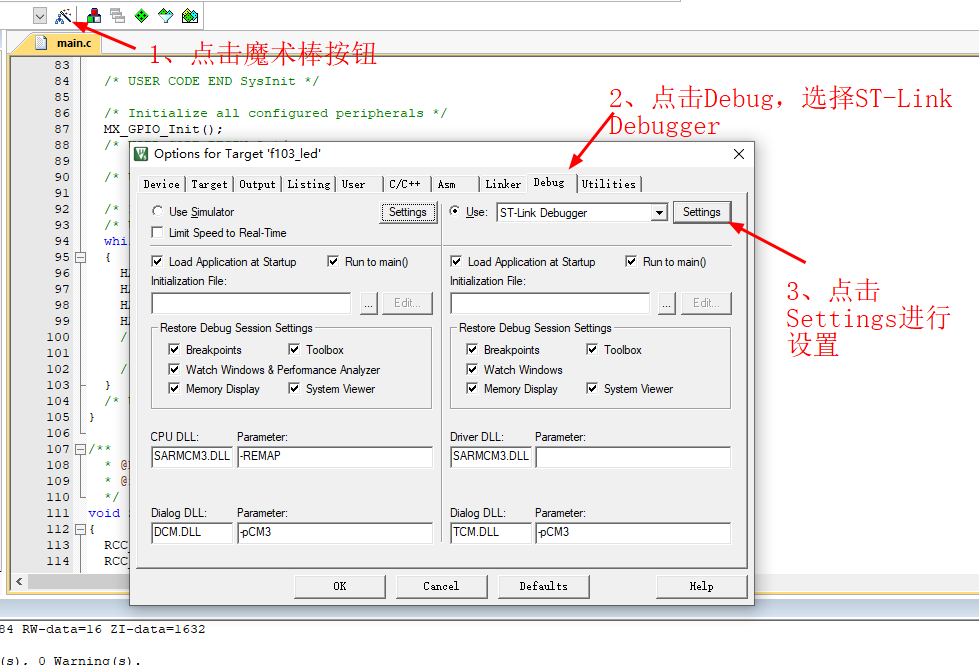

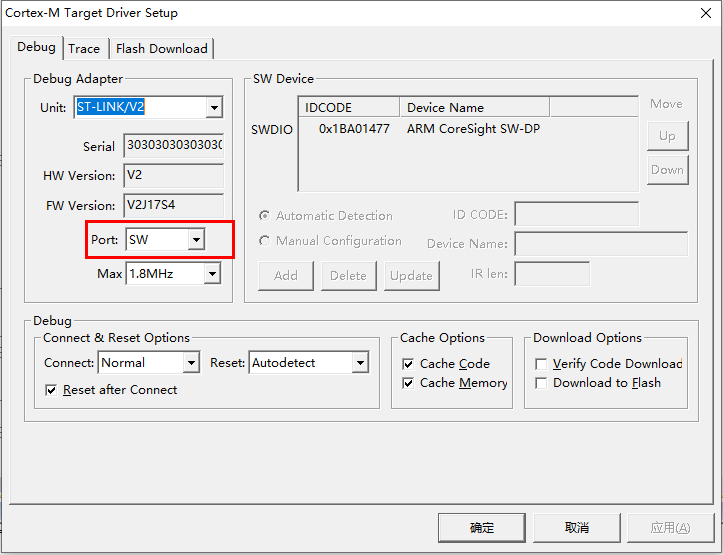

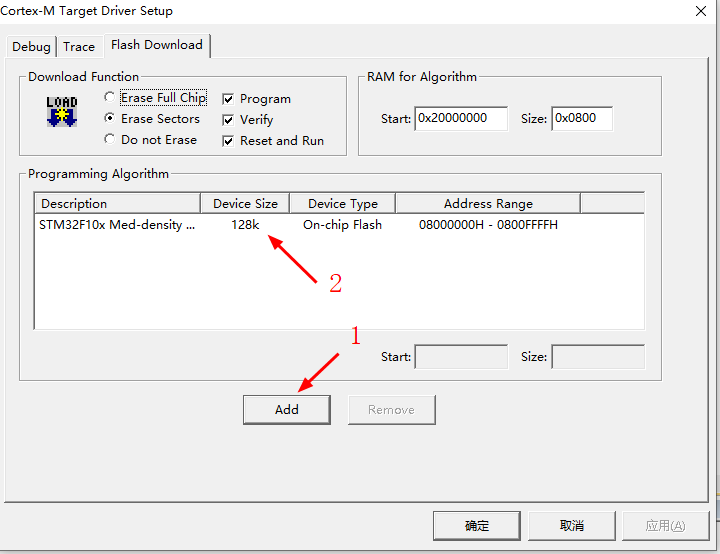

最后點擊編譯，SWD下載

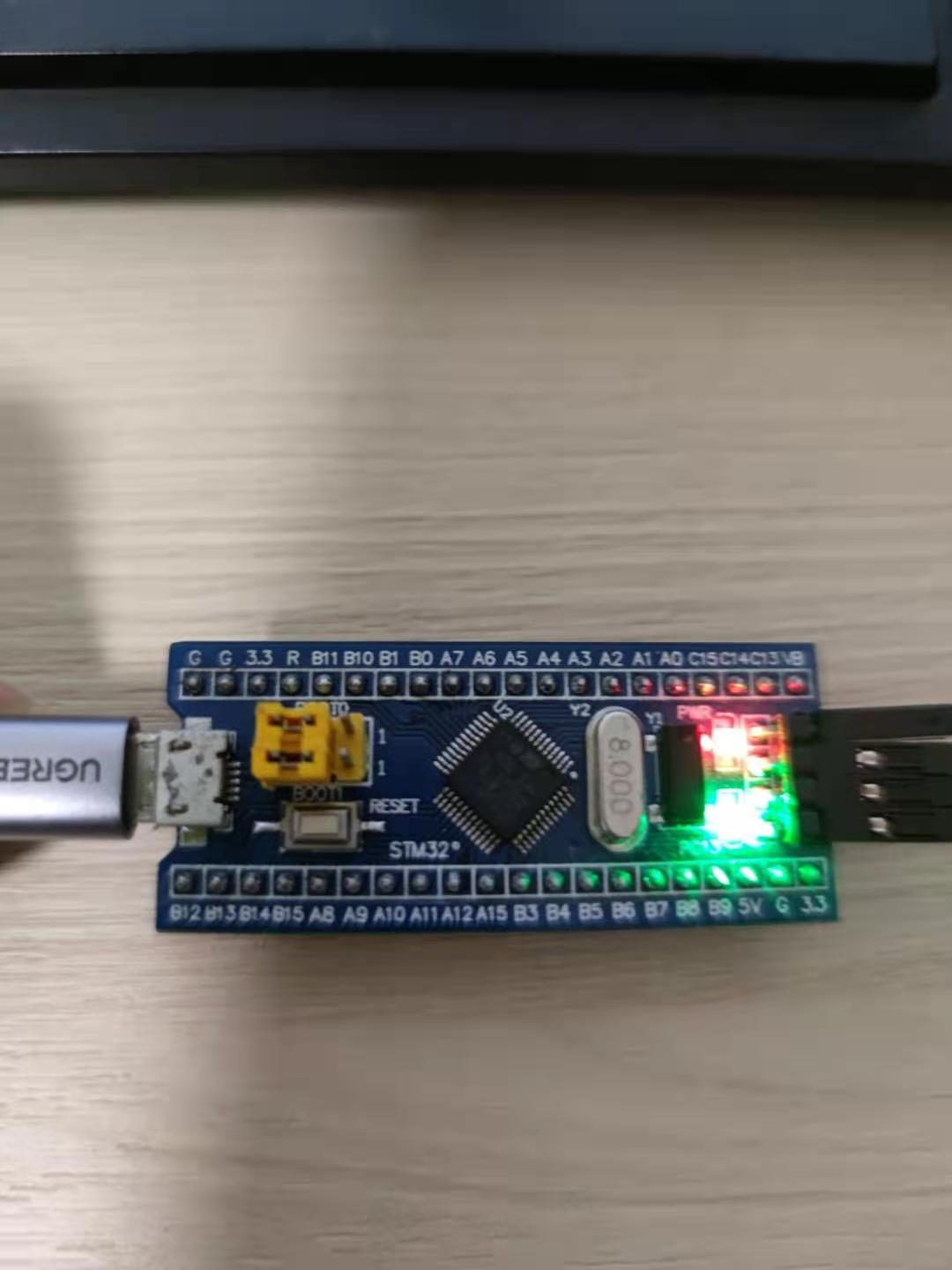

下載后，即可實作LED閃爍，
三、總結
本節內容主要是通過STM32CubeMx配置GPIO，實作LED的閃爍，
