暑假，本來還是快樂咸魚的美好時光，老板突然給任務，就是讓我去抄一塊板子，雖然咱啥也不懂，但也只能拿著萬用表和板子莽上去了，兢兢業業的用ad畫完后，老板點點頭說，行吧行吧，就這樣吧，
然后目前是第二次接觸到了，我心想咱也不能白干對吧，特意去了解了一下電源模塊的知識，為啥只有電源呢，因為其他的還沒看呢，不足之處還望指正，后續也會慢慢更新完善，
目錄
1、LDO-低壓差 線性穩壓器
LP2992(輸入電壓2.2~16V 輸出電壓1.5~5V 輸出電流0.25A）（稚暉君）
LP2985(輸入電壓：2.2~16V 輸出電壓1.8~10V 輸出電流0.15A)
三端穩壓器件：
LM7805（輸入電壓：10V , 輸出電壓5V, 電流0.5A）
AMS1117-3.3(輸入電壓：5V 輸出電壓：3.3V)
CJ78L05(輸入電壓：12V 輸出電壓：5V，最大電流0.1A)/CJ78M05
2、DC-DC 變換器
ME3116（24V轉5V）（1A）（輸入電壓4.75~40V）不是同步整流（稚暉君）
JW5017S（18V轉5V）
TPS54302（輸入電壓4.5~28V 輸出電流3A）同步整流降壓芯片
CX802（輸入電壓：4.5~80V，輸出電壓0.8V~40V ，輸出電流1.2A）
3、電容問題（濾波-穩壓電容）
4、TVS-瞬態二極管
1、LDO-低壓差 線性穩壓器
傳統的線性穩壓器，如78xx系列芯片都要求輸入電壓要比輸出電壓高2~3V以上，針對這種情況，才有了LDO類的電源轉換芯片，
LDO 是一種線性穩壓器，線性穩壓器使用在其線性區域內運行的晶體管或 FET，從應用的輸入電壓中減去超額的電壓，產生經過調節的輸出電壓，
晶體管是一種固體半導體器件（包括二極管、三極管、場效應管、晶閘管等）
FET-場效應管
所謂壓降電壓，是指穩壓器將輸出電壓維持在其額定值上下 100mV 之內所需的輸入電壓與輸出電壓差額的最小值，

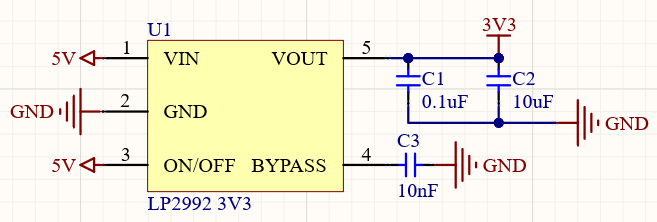

LP2992(輸入電壓2.2~16V 輸出電壓1.5~5V 輸出電流0.25A）（稚暉君）
LP2985(輸入電壓：2.2~16V 輸出電壓1.8~10V 輸出電流0.15A)

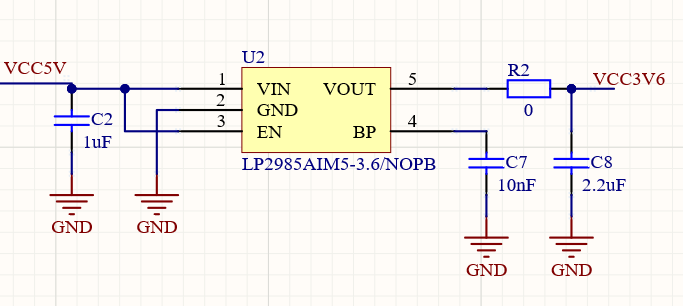

LP2985AIM5-3.6/NOPB(電壓 - 輸入（最大值）：16V 電壓 - 輸出（最小值/固定：3.6V)（電機手柄）
三端穩壓器件：
LM7805（輸入電壓：10V , 輸出電壓5V, 電流0.5A）
AMS1117-3.3(輸入電壓：5V 輸出電壓：3.3V)

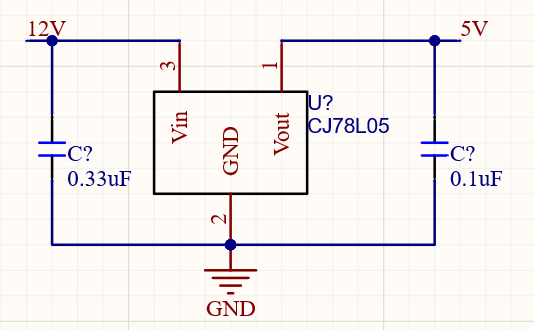

CJ78L05(輸入電壓：12V 輸出電壓：5V，最大電流0.1A)/CJ78M05
78L系列的最大輸出電流為100mA ， 78M系列最大輸出電流為1A
2、DC-DC 變換器

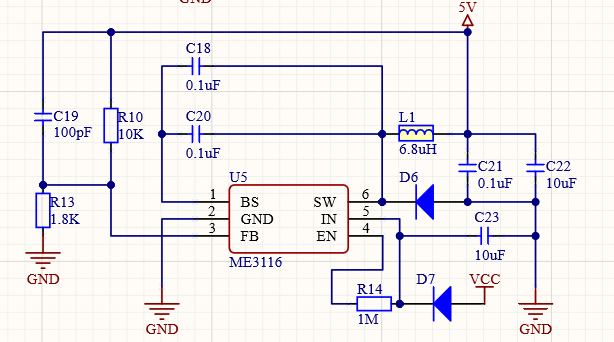

ME3116（24V轉5V）（1A）（輸入電壓4.75~40V）不是同步整流（稚暉君）

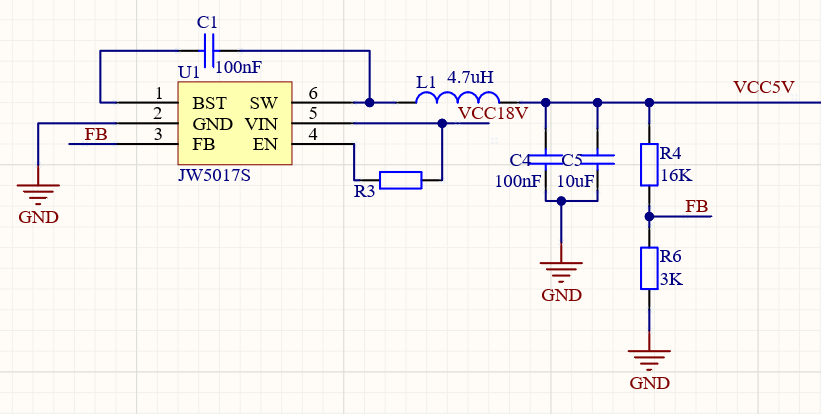

JW5017S（18V轉5V）
TPS54302（輸入電壓4.5~28V 輸出電流3A）同步整流降壓芯片

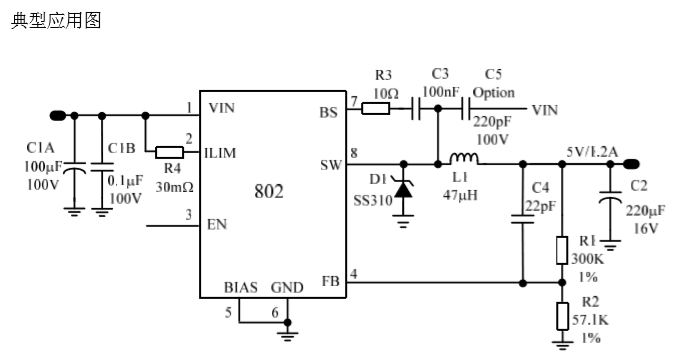

CX802（輸入電壓：4.5~80V，輸出電壓0.8V~40V ，輸出電流1.2A）
（可根據需要輸出電壓）
3、電容問題（濾波-穩壓電容）

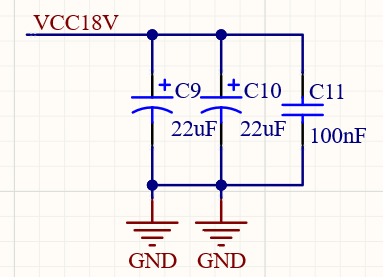

電源與地之間存在的多個電容：濾波電容
4、TVS-瞬態二極管
TVS是一種二極管形式的高效能保護器件，當TVS二極管的兩極受到反向瞬態高能量沖擊時，它能以10的負12次方秒量級的速度，將其兩極間的高阻抗變為低阻抗，吸收高達數千瓦的浪涌功率，使兩極間的電壓箝位于一個預定值，有效地保護電子線路中的精密元器件，免受各種浪涌脈沖的損壞，
