目錄
第1章 預備核心概念
1.1 單個神經元的一維矩陣運算模型
1.2 神經網路（多個神經元）的二維矩陣運算模型
第2章 單個卷積核的本質是一個神經元
2.1 卷積核的來源
2.2 卷積核的本質是：三維（長度 * 寬度 * 通道）輸入的神經元
2.3 卷積核的直觀運算：“積” = 算術乘 + 累加和
2.4 卷積核線性化后的運算：“積” = 一維矩陣相乘
第3章 卷積運算平移：“卷”
3.1 卷積程序
3.2卷積的串行計演算法：回圈法
3.3 卷積的并行計演算法：批量樣本擴展法
3.4 卷積神經元的本質：三維輸入，二維輸出的神經元，
第4章 多個卷積核卷積神經網路
4.1 多個卷積核并發計算的原理
4.2 卷積神經網路與全連接神經網路
第1章 預備核心概念
1.1 單個神經元的一維矩陣運算模型
[人工智能-深度學習-21]：卷積神經網路CNN -- 多維輸入的神經元模型及其本質：一維矩陣的點乘_文火冰糖（王文兵）的博客-CSDN博客第1章 神經元的一維輸入模型1.1 一維線性輸入的原始神經元模型[人工智能-深度學習-6]：神經網路基礎 - 人工神經元數學模型、激活函式_文火冰糖（王文兵）的博客-CSDN博客第1章 人的神經系統1.1人體神經系統/神經網路的功能神經系統（nervoussystem）是機體內起主導作用的系統，（1）神經系統調節和控制人體各其他系統的復雜活動，使機體成為一個完整的統一有機體，例如，當參加體育運動時，隨著骨骼肌的收縮，出現呼吸加快加深、心跳加速、出汗等一系列變化，（2）神經系統通過調整機體功能活動..https://blog.csdn.net/HiWangWenBing/article/details/120795317
1.2 神經網路（多個神經元）的二維矩陣運算模型
[人工智能-深度學習-22]：卷積神經網路CNN -- 單層神經網路的本質是矩陣相乘_文火冰糖（王文兵）的博客-CSDN博客作者主頁(文火冰糖的硅基工坊)：文火冰糖（王文兵）的博客_文火冰糖的硅基工坊_CSDN博客本文網址：目錄第1章 單個神經的本質是一維矩陣（向量）內積（點乘）1.1 任意維度輸入形態的神經元本質：算術乘+累加和1.2 任意維度形態的神經元都可以轉換成一維輸入的神經元：一維矩陣相乘1.3 多樣本輸入并發運算的神經元模型第2章 神經網路模型（多個獨立的神經元）2.1 單樣本，多個神經元輸出并發運算的模型2.2 多樣本，多個神經元輸出并發運算的模型第1章 單個神經的本質是一維https://blog.csdn.net/HiWangWenBing/article/details/120798249
第2章 單個卷積核的本質是一個神經元
2.1 卷積核的來源
卷積來自于卷積神經網路，而卷積神經網路中核心是卷積層，卷積層的核心是卷積核，卷積層是由多個卷積核組成的神經網路，
卷積核的維度是3維：圖片像素的長度 、寬度 、通道數這三個維度，

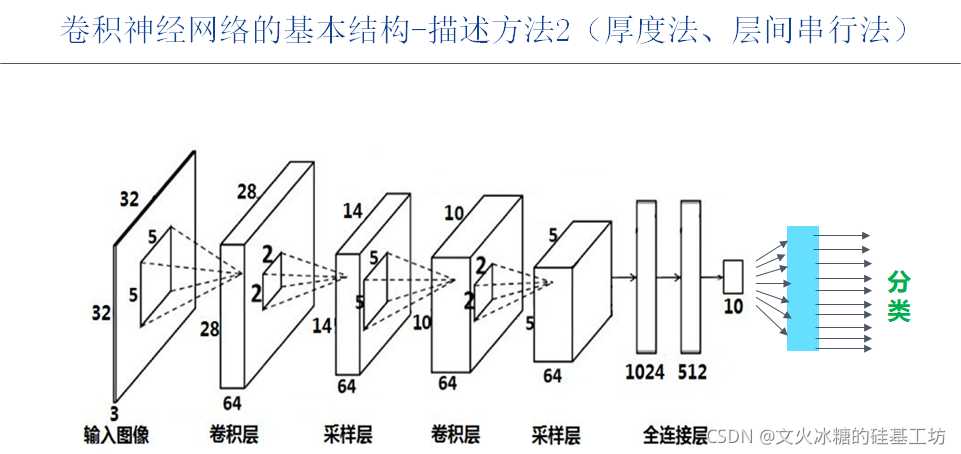

卷積核每個維度的長度（size）：并不是整個圖片每個維度的長度，而是卷積核本身每個維度的長度，如下圖所示，紅色的圓圈就是一個卷積核，
2.2 卷積核的本質是：三維（長度 * 寬度 * 通道）輸入的神經元

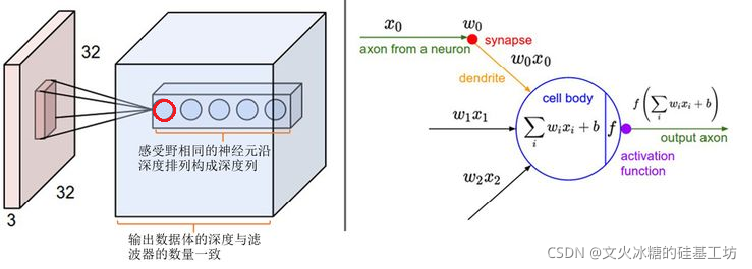

卷積核首先是一個三個維度輸入形態的神經元，如下圖所示：
由于卷積核在x軸和y軸方向上，其長度都遠遠小于原始圖片本身的長度，
因此，卷積核本身并沒有與原始的輸入的所有像素相連，而是部分相連，卷積核的引數矩陣的形狀，決定了與之連接的輸入屬性的形狀（維度+每個維度的長度），
卷積核的大小又稱為感受野（野：范圍），它是指卷積核一次運算所能感受到輸入屬性的大小，這個大小遠遠小于圖片本身的大小，

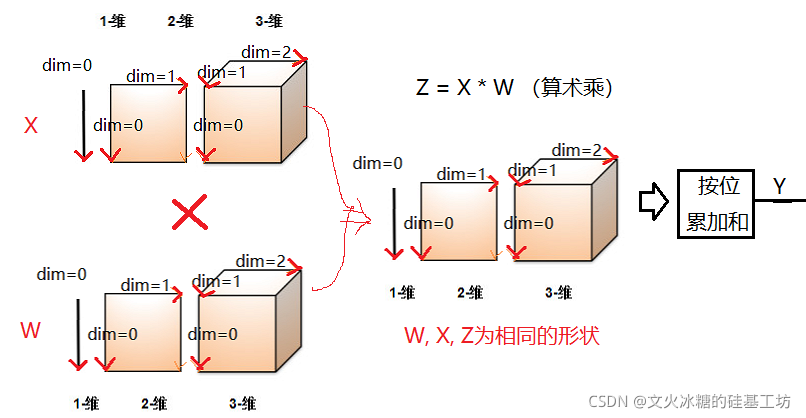

2.3 卷積核的直觀運算：“積” = 算術乘 + 累加和
備注：
假設圖片的張量為：64 * 64 * 3
假設圖片的張量為： 5 * 5 * 3
則卷積核神經元的W矩陣為： 5 * 5 * 3 （暫忽略引數b）
那么卷積核的運算是：
（1）按位矩陣的算術乘：Z（5 * 5 * 3) = X (5 * 5 * 3) * W (5 * 5 * 3)
（2）對矩陣的所有位進行累加和

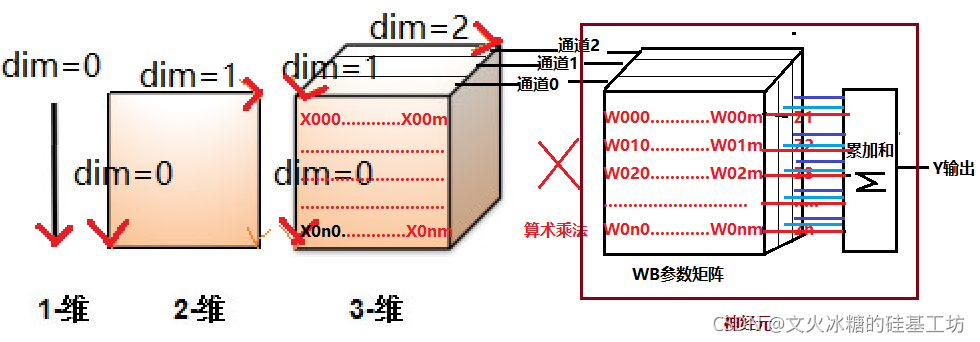

2.4 卷積核線性化后的運算：“積” = 一維矩陣相乘
假設卷積核為（5 * 5 * 3），則：
n = 5 * 5 * 3 = 45
x 是(1 * 45) 矩陣，矩陣的像素值來自于與整個原始圖片的部分輸入，
w 是(45 * 1)矩陣，引數的形狀（shape）決定了W引數的個數，也決定了一次性與該神經元連接的輸入屬性的個數，
Y 是(1 * 1) 矩陣，一個卷積核為一個神經元，一個輸出，
第3章 卷積運算平移：“卷”

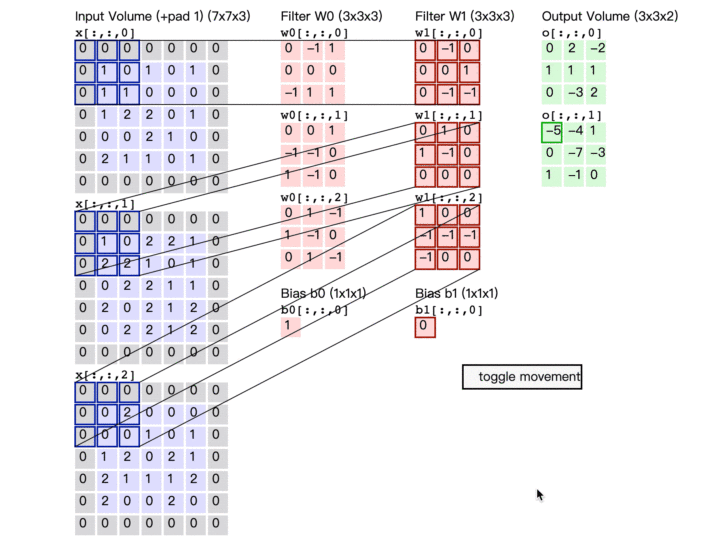

3.1 卷積程序
3.2卷積的串行計演算法：回圈法
回圈法比較直觀，就是執行多次回圈：
（1）每一次執行一次“內積”的運算，每一次內積就是一次神經元的運算，
（2）存盤一次執行結果（內積）
（3）按照步長，移動輸入資料指標，選擇新一批與感受野大小相等的資料，
（4）重復1-3操作，直到完成所有步長（完成“卷”的程序）
這種方法的優點：
- 簡單
- 直觀
- 節省記憶體（記憶體復用，用時間換區空間）
這種方法的缺點：
- 串行執行，非并行執行，執行效率低下，
3.3 卷積的并行計演算法：批量樣本擴展法
（1）擴展步驟：
- 把整個圖片展現成一維資料
- 上圖中樣本1->n，并不是不同的樣本圖片資料，而是一張圖片中的子圖片，即部分資料，
- 根據相鄰子圖片之間的重疊關系（即步長與卷積核的大小關系）由分為三種情形，
（2）擴展型別

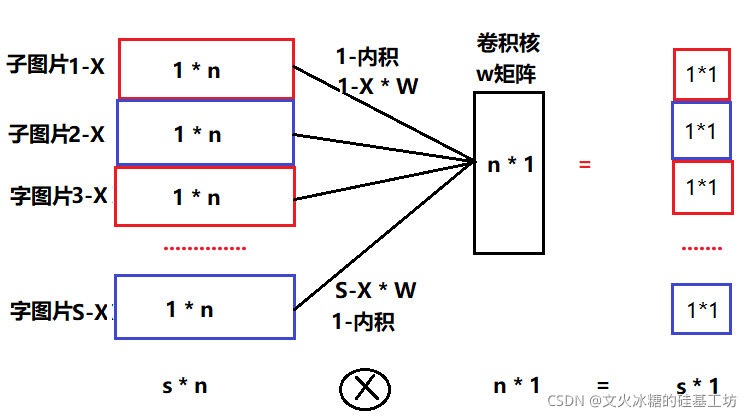

- 不重疊，中間也沒有間隔：構建的擴展網路的連接數與全連接網路的連接數相同, 如下圖所示：
從計算量角度看, 這種方式類似于全連接，神經元與所有的輸入資料進行一次計算，
但從網路結構來看，又不同于全連接：
a) W, B引數的個數不同于全連接，每個樣本與神經元計算時，共享相同的W引數，
b) 輸出個數：全連接模式是只有一個輸出，多樣本模式有多個不同的輸出，
- 不重疊，中間有間隔：構建的擴展網路連接數小于全連接網路的的連接數

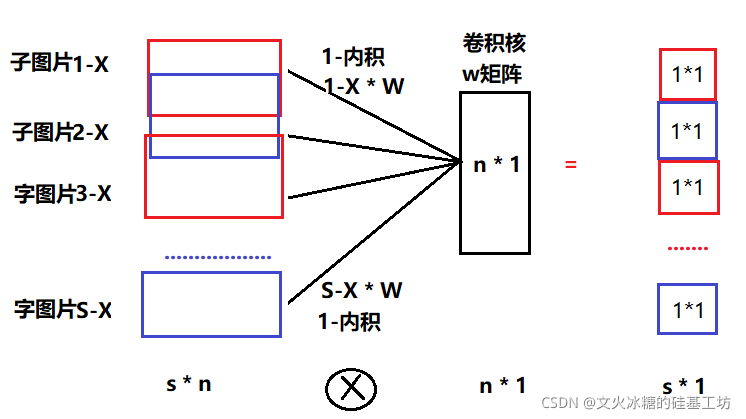

- 重疊：構建的擴展網路連接數大于全連接網路的連接數
3.4 卷積神經元的本質：三維輸入，二維輸出的神經元，
“卷”：把輸入尺寸變換成輸出尺寸：長度1 * 寬度1 =》 長度2 * 寬度2
“積”：把三維的卷積核大小的資料“積”（合并）成一個點，
卷積神經元是：三維輸入 (X, Y, Z)，通過動態“卷積”的方式，實作二維輸出（X,Y）的神經元，
全連接神經元是：一維輸入（X * Y * Z)，通過靜態“內積”的方式，實作一維單點輸出(1*1)的神經元，
第4章 多個卷積核卷積神經網路
4.1 多個卷積核并發計算的原理

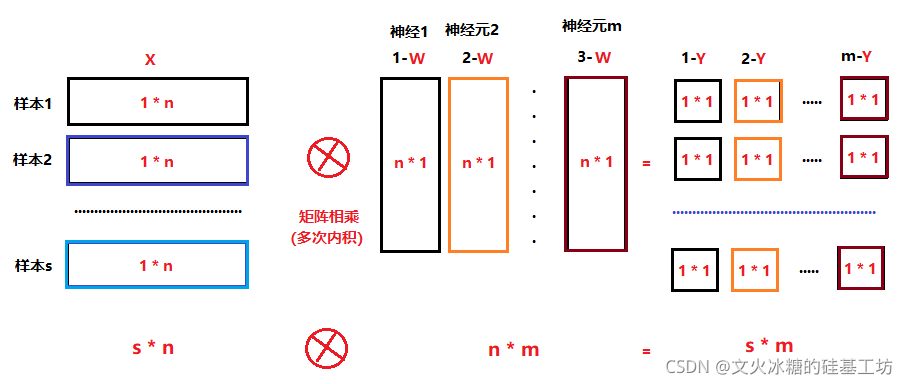

每個卷積核相當于一個神經元，多個卷積核與多個“子樣本”組成如下能夠支持并發運算的神經網路，
（1）圖中的“樣本“就是一個子圖片，與卷積核感受野的大小相當，所有的子圖片組合成一張大圖片，
（2）圖中的神經元就是”卷積核“，每一路卷積核都有一組輸出，而不是一個輸出，輸出的個數取決于卷積的次數，
（3）卷積中的“卷”的程序，就是用小尺寸的卷積核，發現或過濾大圖片中一個個小區間的特征，
（3）每個卷積核的一個個的卷積輸出，本質就是發現一張圖片中的一個個“小圖片/子圖片”的規律或輸出特征，
（4）不同卷積核的每一次卷積輸出，本質就是發現一張圖片中的一個個“小圖片/子圖片"的不同規律或不同輸出特征，
4.2 卷積神經網路與全連接神經網路
（1）卷積神經元網路是：
- 三維輸入 (X, Y, Z)
- 通過動態、并行“卷積”的方式，實作三維輸出（X,Y, Z）的神經元，
- 由卷積核尺寸、移動步長、填充大小決定輸出支持（X,Y) ,
- 卷積核的個數決定輸出尺寸（Z），
（2）全連接神經元是：
- 一維輸入 （X * Y * Z），等效的三維輸入為(X, Y, Z)，
- 通過靜態、并行“內積”的方式，實作一維多點輸出（Z), 等效的三維輸出為(1*1*Z)的神經元，
- 由全連接的一次性全累加和的方式，決定單個神經元的輸出（1*1）
- 神經元的個數決定輸出尺寸（Z），
至于，如何對卷積核的一個個的輸出進行一下一步的處理（比如挑選出較大的一個或求平均），就是pool層的任務了，其網路的基本原理卷積核一致，
