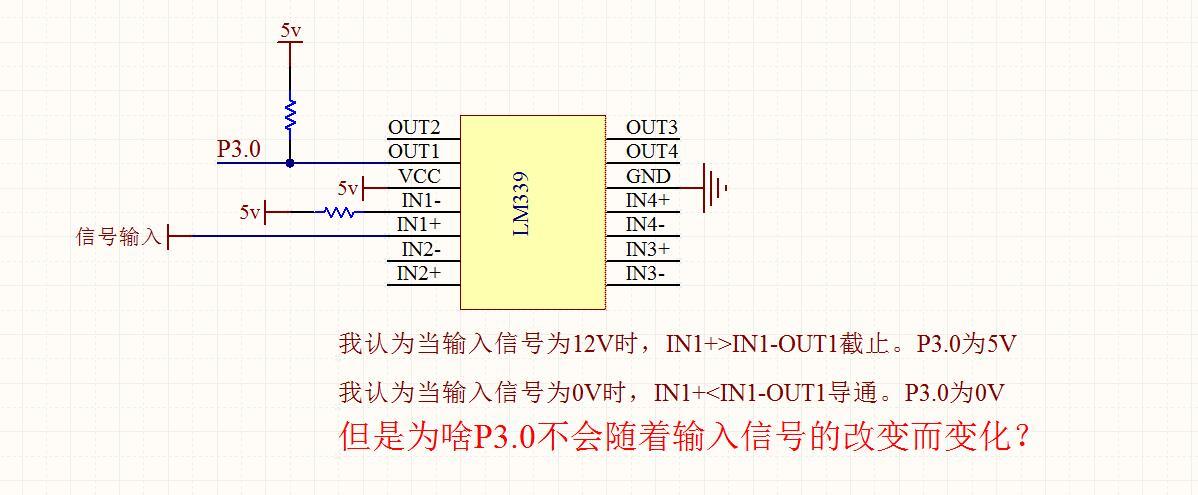

,各位大神，小弟想用LM339做個電壓比較器，如圖。LM339供電電壓5V,基準電壓IN1-也是5V.為啥外部輸入IN1+在0V-12V切換時，OUT1沒有任何變化？？？
uj5u.com熱心網友回復：
一般的， 運放/比較器的作業信號幅度不能超過供電電壓可以在IN1-上接一個對地的電阻，構成電阻分壓網路，比如4V，再測量波形看看
uj5u.com熱心網友回復：
將IN1-設定在2.5V，IN2通過分壓將12-->5Vuj5u.com熱心網友回復：
供電電壓依舊5V.我把IN1-設定分壓2.5V,IN1+輸入12V，OUT1發生了正常的翻轉。現在問題是輸入的比較信號大于供電電壓對芯片有沒有損傷？目前能正常作業。uj5u.com熱心網友回復：
詳細看PDF手冊， 推薦輸入范圍 0～VCC-1.5uj5u.com熱心網友回復：
首先輸入大于電源對比較器來說可以說沒有意義，也就是不行，無論比較或基準，都必須在0-5之間，除非你的339供電為正負12V，否則你說的都是錯的！
