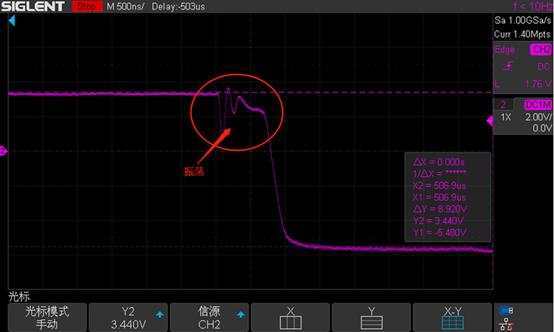

前輩們，消除電平下降的振蕩的濾波電路，還如何設計呢，
直接用10uf和0.1uf接地嗎？
uj5u.com熱心網友回復：
這種現象多數是阻抗不匹配造成的，對地接電容可以消除，但是電容不能過大，皮法級，看整個信號的頻率定，你的圖上好像頻率不高可以用100皮法左右的電容試下看。在信號源端串接幾十歐姆的電阻，在接收端并聯百十歐姆的電阻也能有好的改善。
當然最好的辦法，還是解決阻抗匹配的問題。
uj5u.com熱心網友回復：
前輩，上面的信號是，ttl轉232通訊輸出信號，波特率是56800，我在ttl的rx tx 和232的rx和tx四個地方用無極電容101接地了，是這樣嗎？
uj5u.com熱心網友回復：
232 信號一般不需要加電容就能正常作業。如果你有強迫癥非要想辦法消除這個震蕩，在232輸出的地方串一個幾十歐姆的電阻應該能改善很多。uj5u.com熱心網友回復：
電路布線怎么樣？一般這種數字電路的輸入輸出接33歐電阻信號都很好，沒必要加電容uj5u.com熱心網友回復：
多接個假負載轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/32287.html
