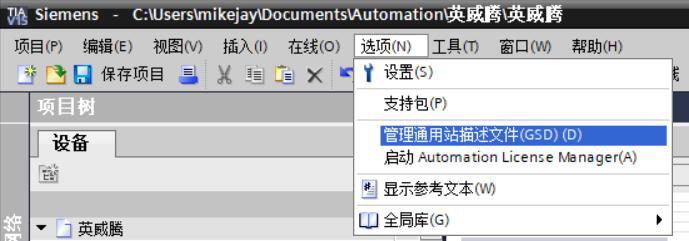

Modbus轉Profinet網關控制的主要物件是煤氣爐的風機、爐潭訓、以及蒸汽的控制以及現場各項引數的顯示與報警。系統主 PLC 選用西門子 S7-1200，通 過 ET200 IO 模塊控制現場設備并監控資料。變頻器采用英威騰 CHF100A 變頻器，將英威騰 CHF100A 變頻器接入 西門子S7-1200的網關采用艾默森Modbus轉Profinet網關MCN-PN3001。本文主要講該 MODBUS 轉 PROFINET 網關的配置程序。首先加入 GSD 檔案。將Modbus轉Profinet網關的 GSD 檔案PN3001拷貝放到任意位置。打開博圖，建立新專案“英威騰”。進入設備和網路，在選項中選擇管理通用站描述檔案，安裝GSD檔案。

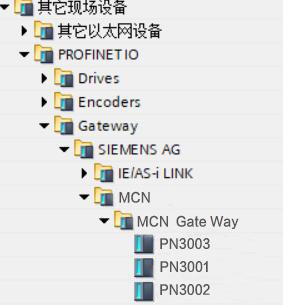

選擇 MODBUS 轉 PROFINET 網關MCN-PN3001；

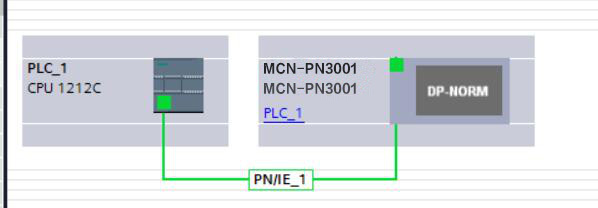

將Modbus轉Profinet網關配置到 PROFINET網路中

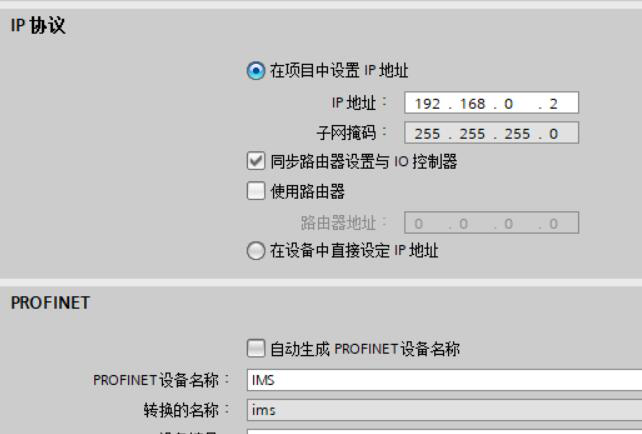

設定MODUS轉PROFINET網關在Profinet網路中的設備名稱與IP地址

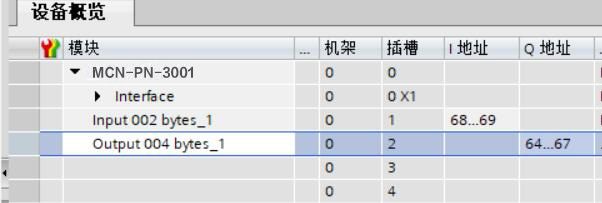

確認變頻器用到引數的總資料量，并在組態中添加對應的資料長度
這里需要選擇寫命令兩條，讀一條；也就是4個位元組輸出，2位元組輸入
組態設定完成后下載到PLC中，并開始配置Modbus引數設定。
首先安裝Modbus轉Profinet網關MCN-PN3001配置軟體
打開軟體新建專案：

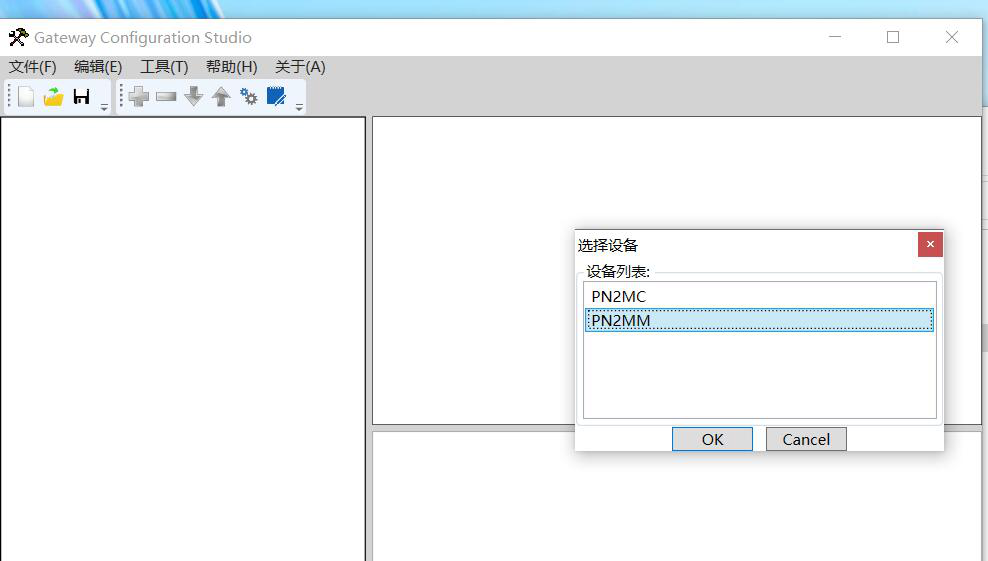

選擇PN2MM

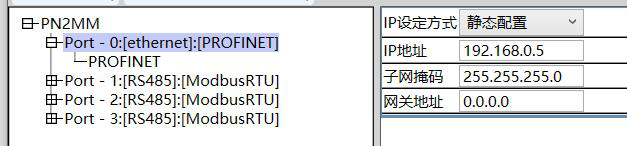

配置網關的IP地址與設備名稱（要與組態軟體中保持一致）

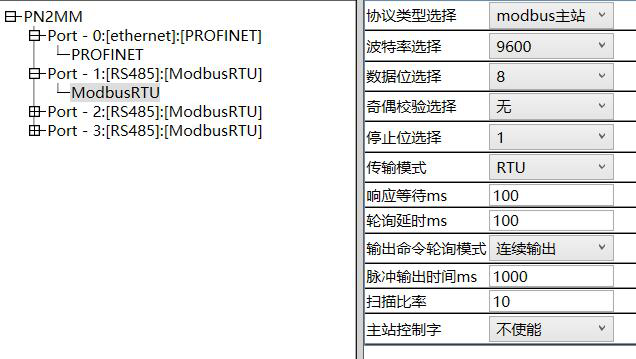

設定Modbus引數（輸出命令輪詢模式可根據需要選擇單次發送，連續發送，脈沖發送等）

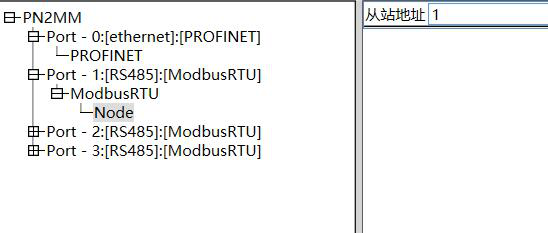

填寫變頻器的站號

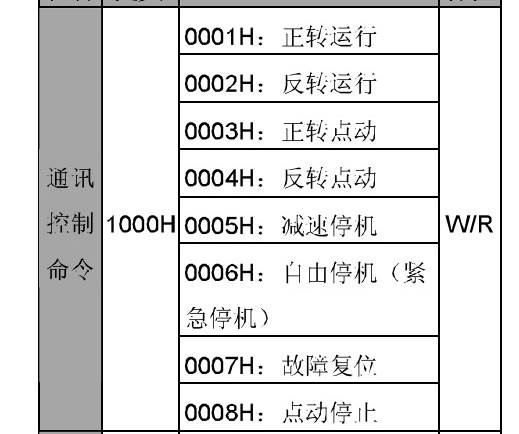

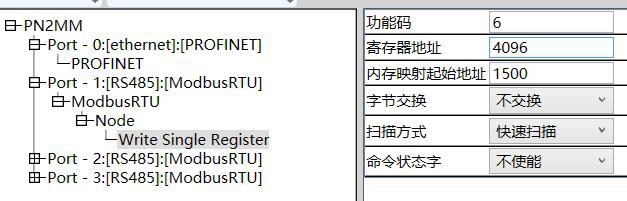

下面這是第一條，需要寫的資料，起始地址為1000H，十進制為4096

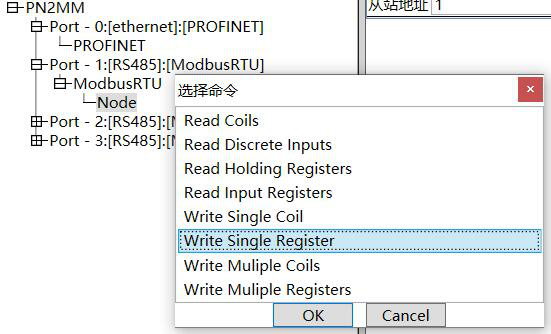

功能碼根據變頻器設定要選擇06功能碼即寫單暫存器
暫存器按10進制格式寫入1000H即4096
記憶體映射起始地址為默認1500，對應Q地址第一二個位元組

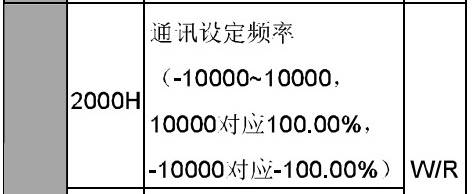

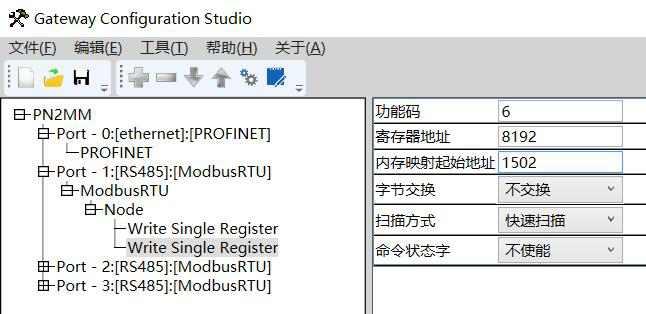

下面這是第二條，需要寫的資料，起始地址為2000H，十進制為8192
記憶體映射起始地址因為前一條命令占了兩個位元組所以這里填寫1502對應Q地址的地三四個位元組

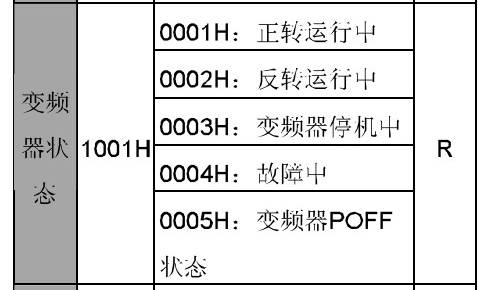

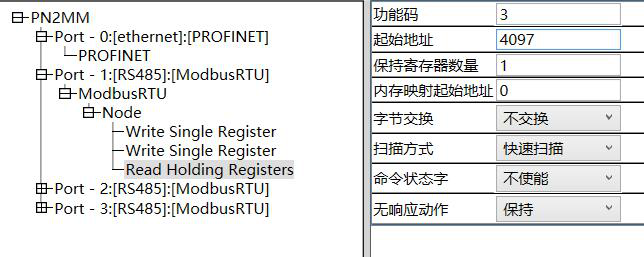

下面這是第三條，需要讀的資料，起始地址為1001H，十進制為4097
選擇03功能碼即讀多暫存器，地址填寫10進制4097，暫存器數量1個。記憶體映射地址為0對應I地址的第一二位
配置好之后通過USB下載到MODBUS 轉 PROFINET 網關MCN-PN3001中，上電后連接PLC與變頻器。
以上是無錫艾默森Modbus轉Profinet網關MCN-PN3001的配置程序
