應專案需求，客戶需要對接涂鴉平臺，從了解平臺到樣品實際落地，還是挺方便的，這得得益于涂鴉的SDK和相關資料，
我這篇文章意在于對本次專案做個筆記，方便以后再次用到，也給大家一個參考，

一、如何選擇合適的涂鴉wifi模塊

第一步，在這個問題上，沒有接觸過涂鴉的朋友或許會犯迷糊，
本次的專案簡單來說是做一個人體感應控制器，其實本來公司和涂鴉商務是有合作的，剛開始，由于手頭事情也多，涂鴉也不是很了解，我還直接在群里面提需求，然后希望對方給出一個推薦模塊（因為自己去涂鴉官網上面看過，模塊實在是太多了= =！ 單從一個工程師的角度來看，哪一個都能用，但是要找到合適自己的，還真有點難以判斷…… ），對面需要我給需求，因為功能實在是不復雜，幾句話就說完了，但是對面還是覺得沒有一個明確的專案需求，后來通過電話溝通，才明白一些，
如果需要專門的涂鴉客服跟進，那么至少也得是一個“值得”的專案，而且這樣溝通來溝通去，時間也會浪費，對方建議我自己去涂鴉平臺看看資料，通過標準的流程新建產品，
沒辦法，沒法偷懶了（按照以前開發的流程，廠家推薦一款wifi模塊，大部分時間會花在寫模塊驅動，測驗上面），只能自己去看看平臺操作流程，去看資料，然后直接試著操作起來，之后才發現其實涂鴉生態做得挺完善的，只要屬性了整套系統，哪個部分都不需要畫太多時間，可能涂鴉專案畫PCB需要的時間才是最多的了，因為wifi模塊驅動，手機APP涂鴉都做好了……而且，你需要做什么產品，平臺會推薦你最合適的wifi模塊，前提是你得在IoT平臺上創建產品，
所以使用那個型號的涂鴉wifi模塊不需要自己根據每一個型號的資料去選擇，進入涂鴉 IoT平臺，注冊賬號后，創建你需要設計的產品，配置好自己產品功能后，平臺自己會給你推薦合適的wifi模塊，

二、涂鴉IoT平臺操作

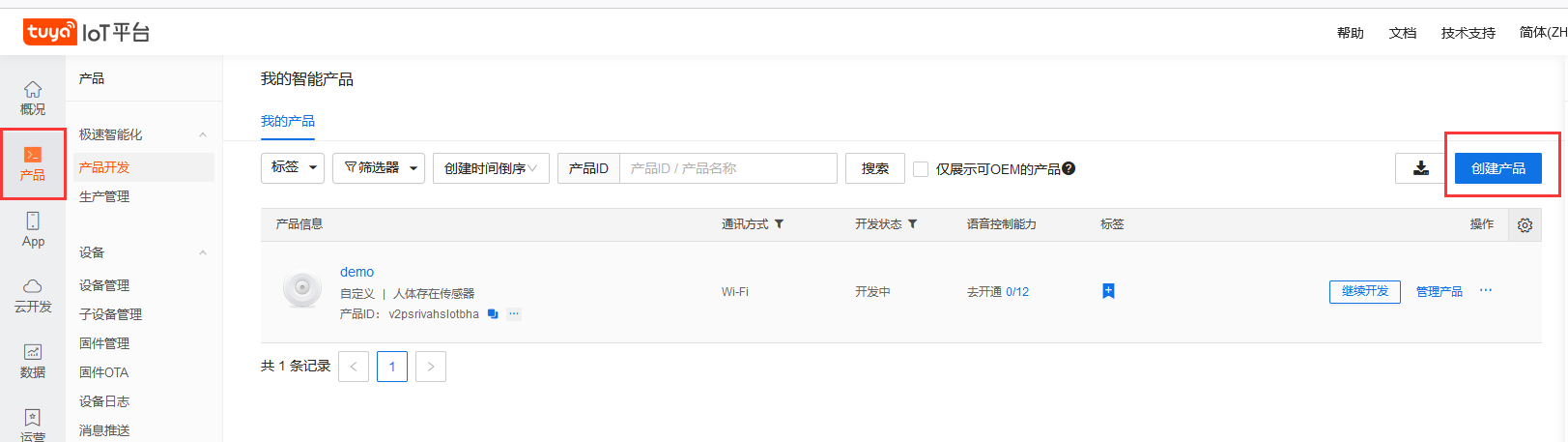

接下來就來講解一下涂鴉IoT平臺的操作，賬號肯定得注冊一個，然后在產品欄目，找到創建產品，如下圖（圖中因為以前創建過，所以有一個存在產品）：

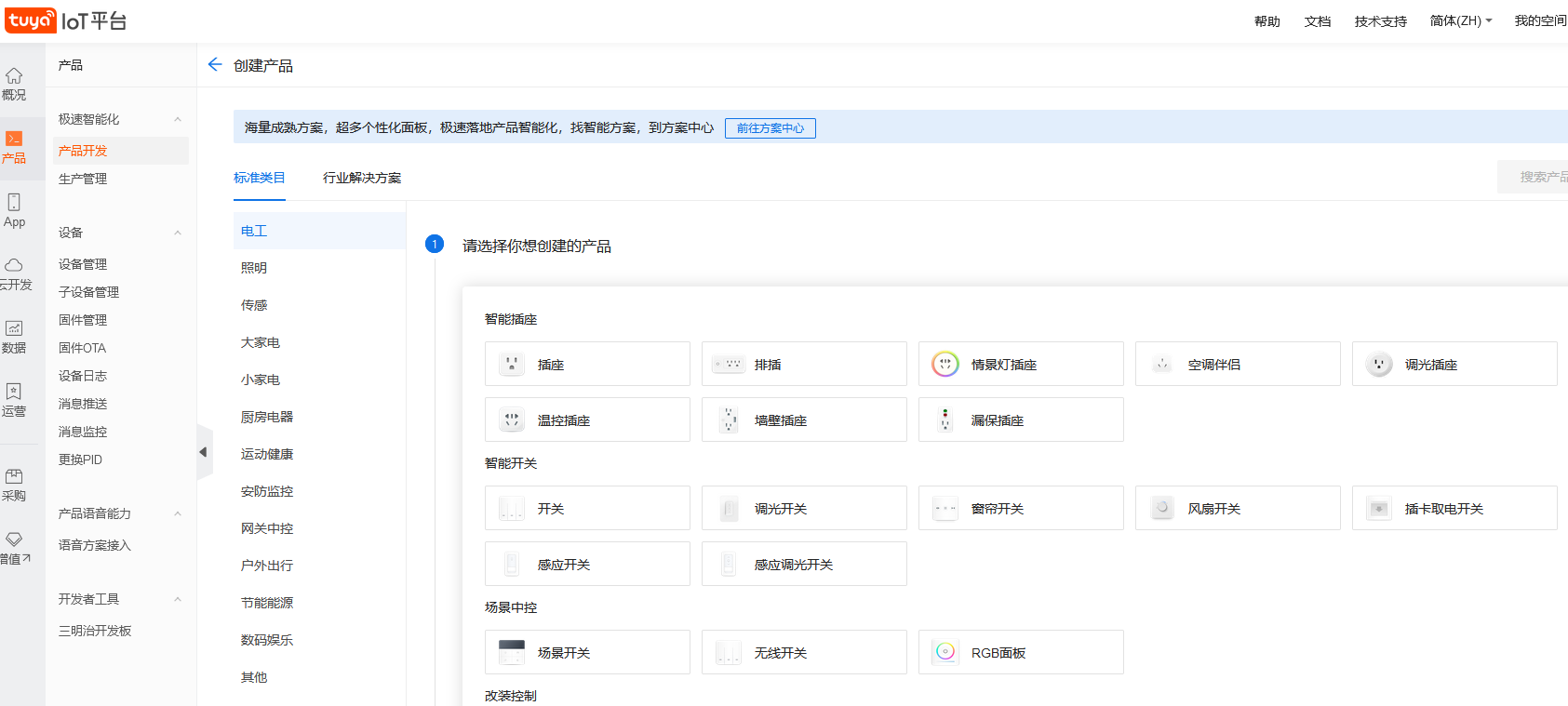

點進去以后，界面如下，可以看到涂鴉已經給產品分好了類，而且基本上物聯網領域能關聯的設備都包含了，在這個里面選擇你的產品或者方案對于或者相似的產品：
我們這里點擊一個插座看看：

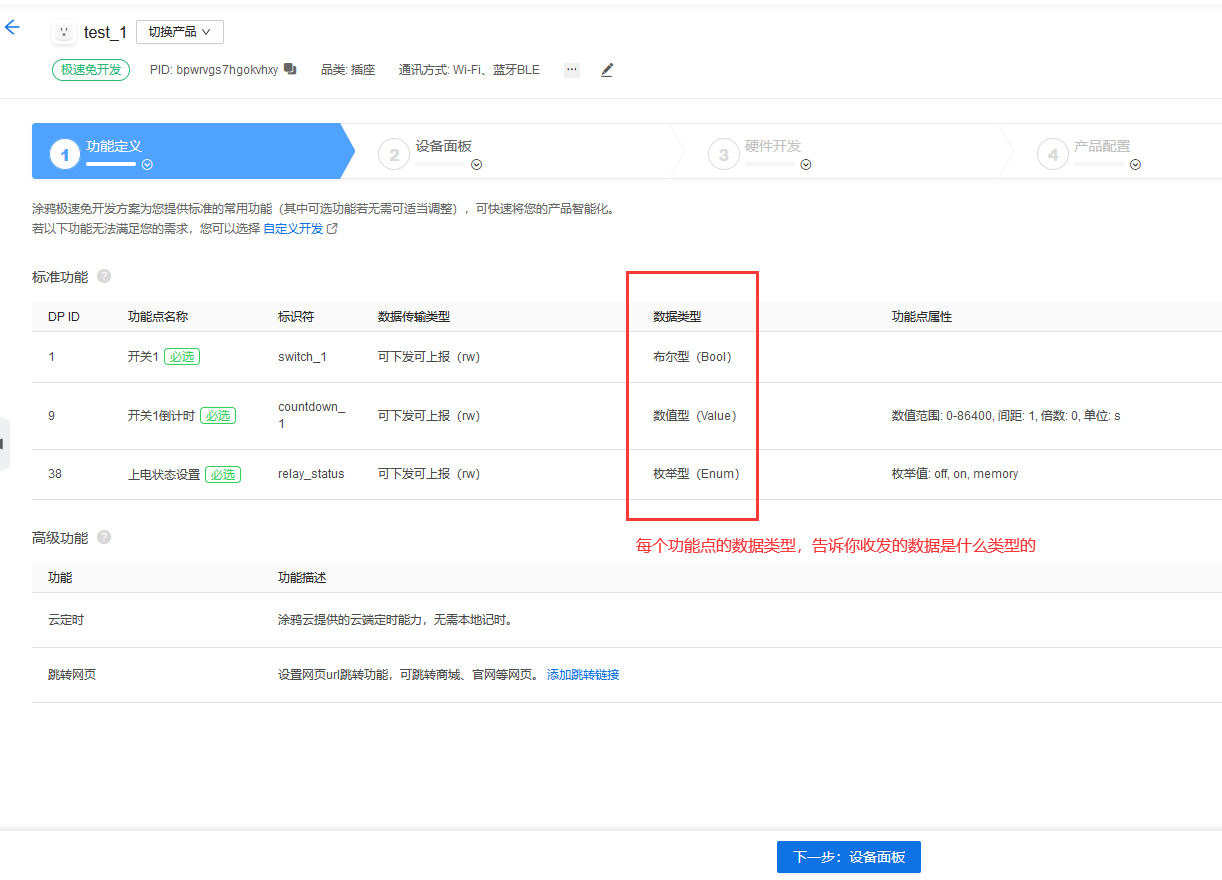

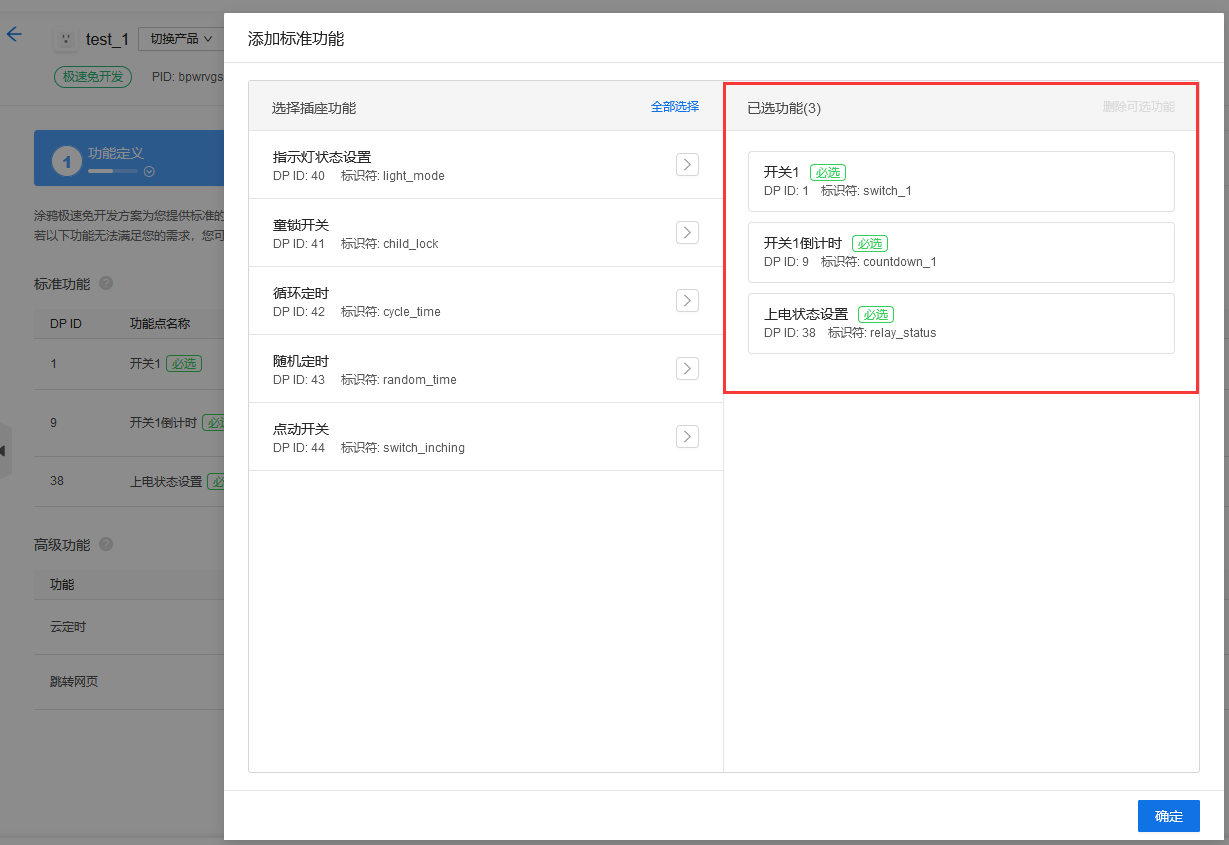

點擊創建產品，會讓你給產品方案取個名字，然后接下來會讓你配置功能，其中會有幾個必選功能，因為作為智能插座，幾個必須具備的基礎功能他會給先定好，其他的額外功能根據自己的需求去選擇：
選擇好以后如下圖：

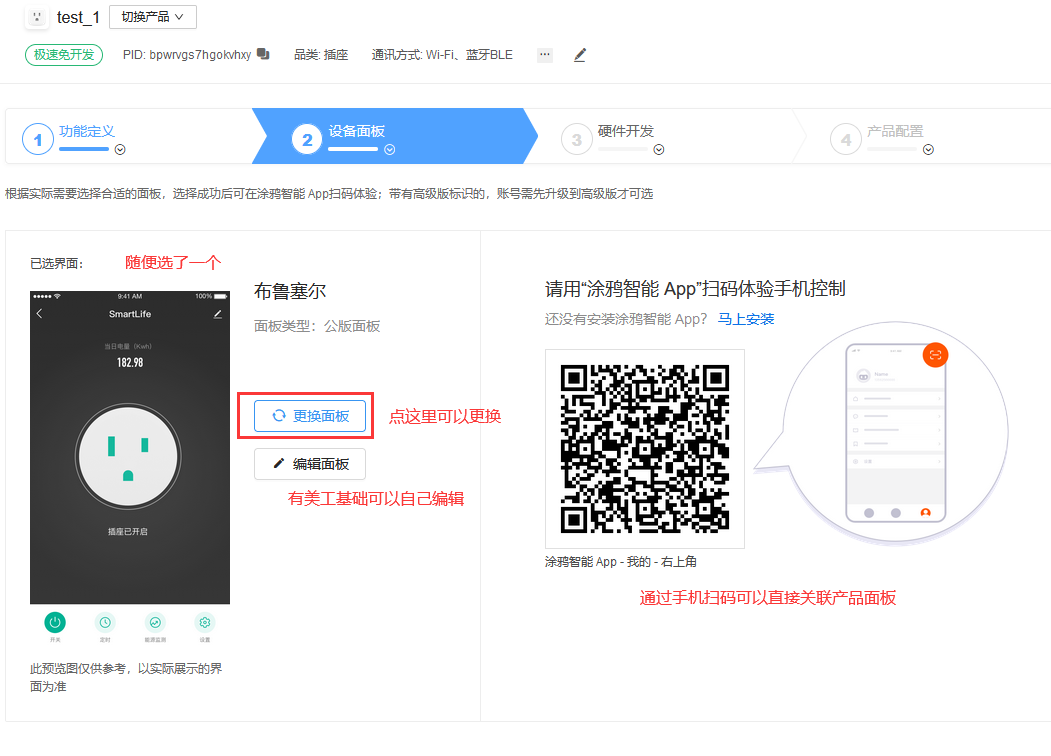

接下來就是設計自己產品APP上的界面了，在上圖中點擊下一步設計面板，我這里隨便選了一個：

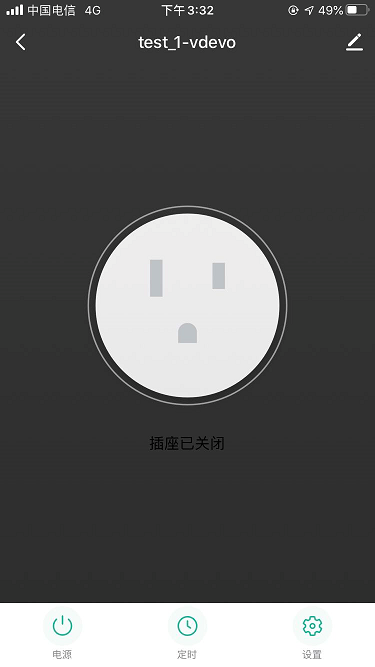

通過手機掃描上面的二維碼，可以看到剛才創建的產品：

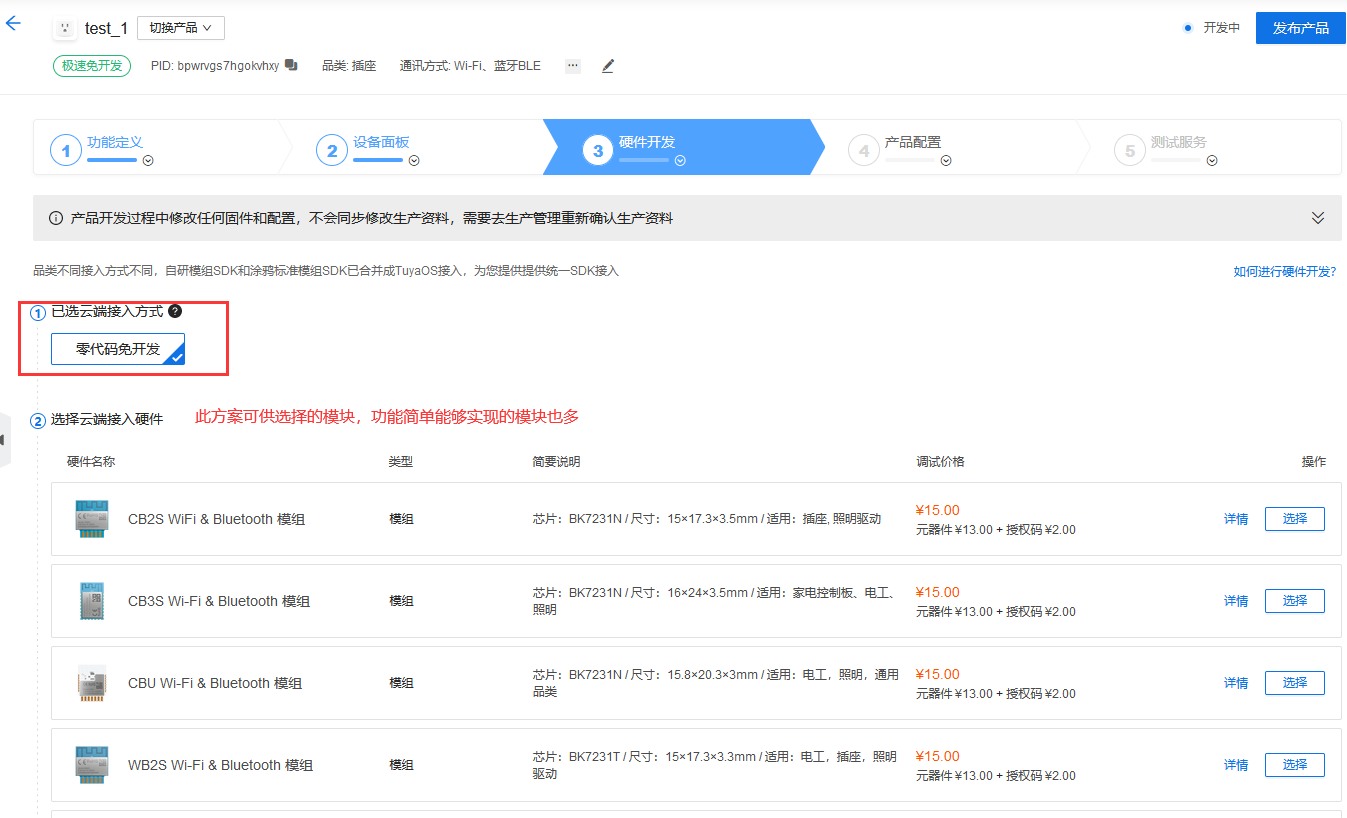

根據步驟提示，接下來是就是選擇硬體了：
我們隨便選擇，點第一個模塊：

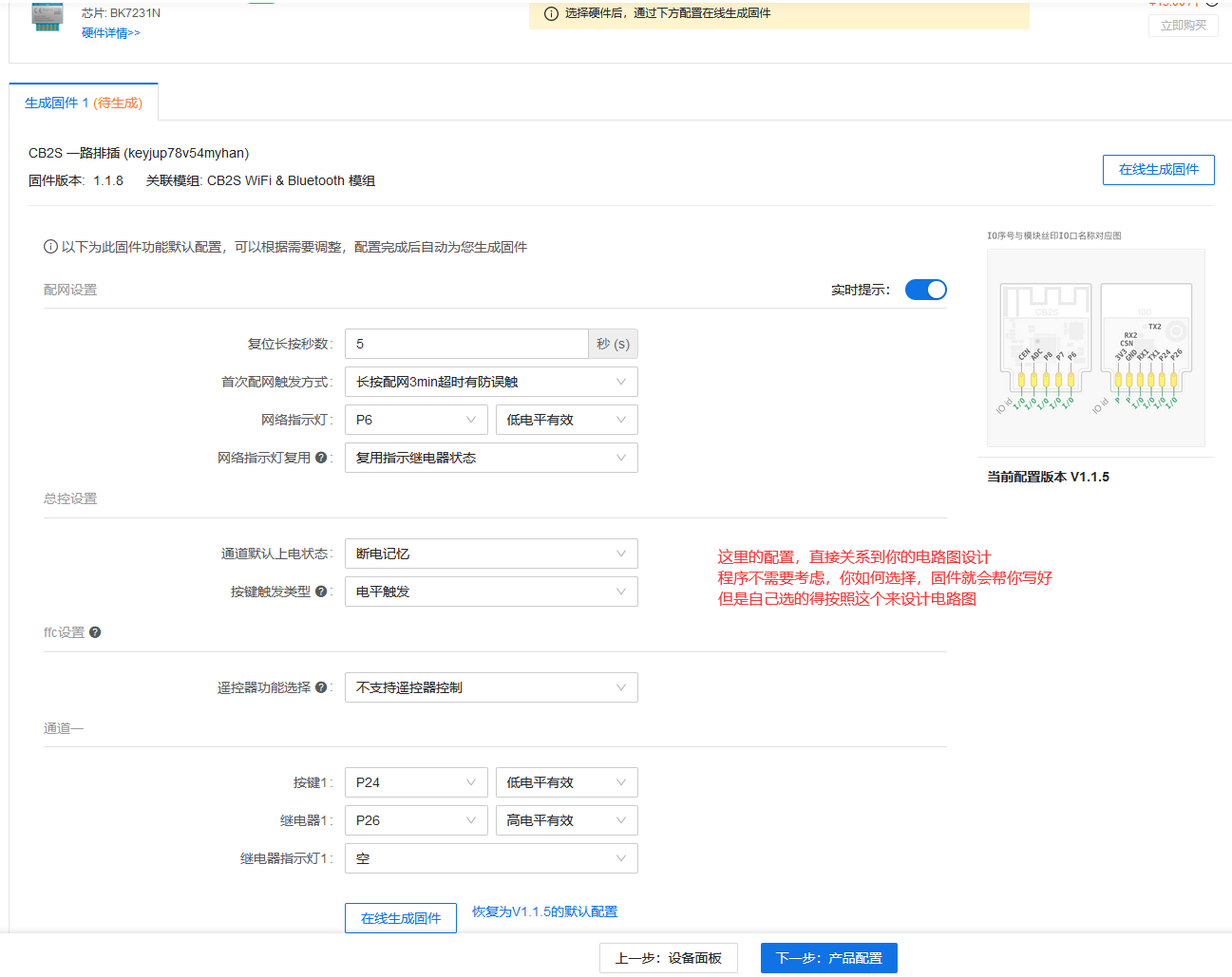

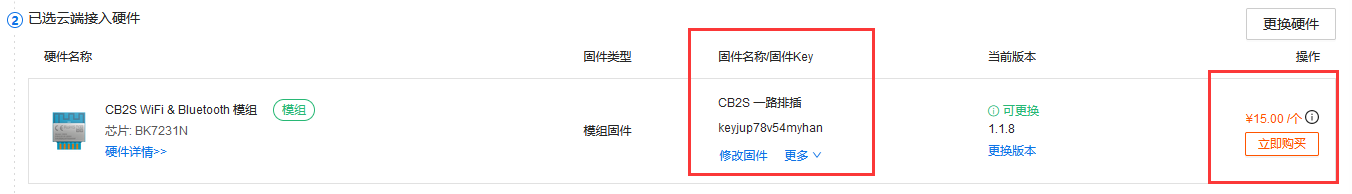

點擊生成韌體，然后就可以下單買樣品了，功能按照我們自己的選擇配置會在韌體里面設定好，只需要自己畫個電路圖：

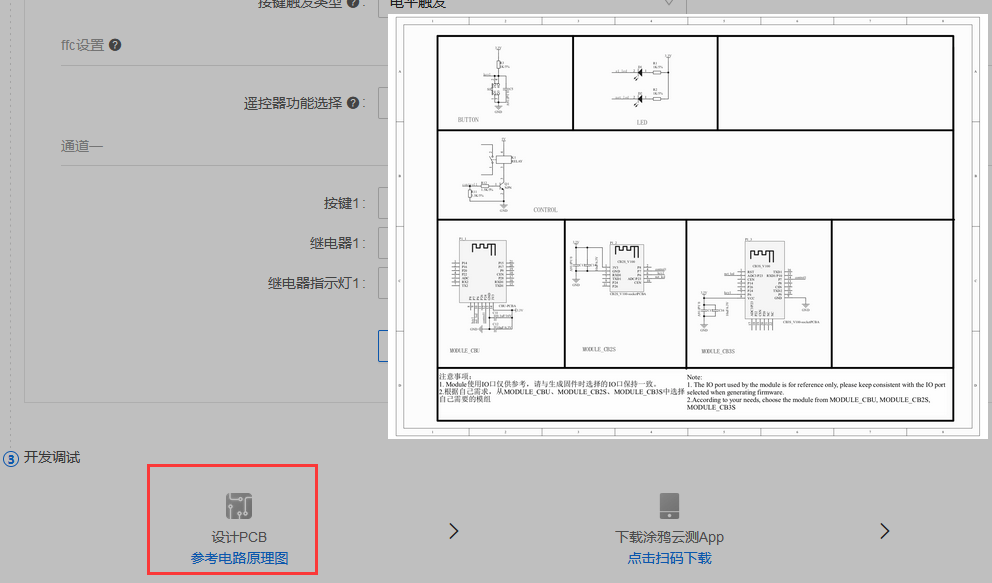

硬體設計也可以點擊參考電路設計，也會根據你選擇的模塊給出參考電路圖：

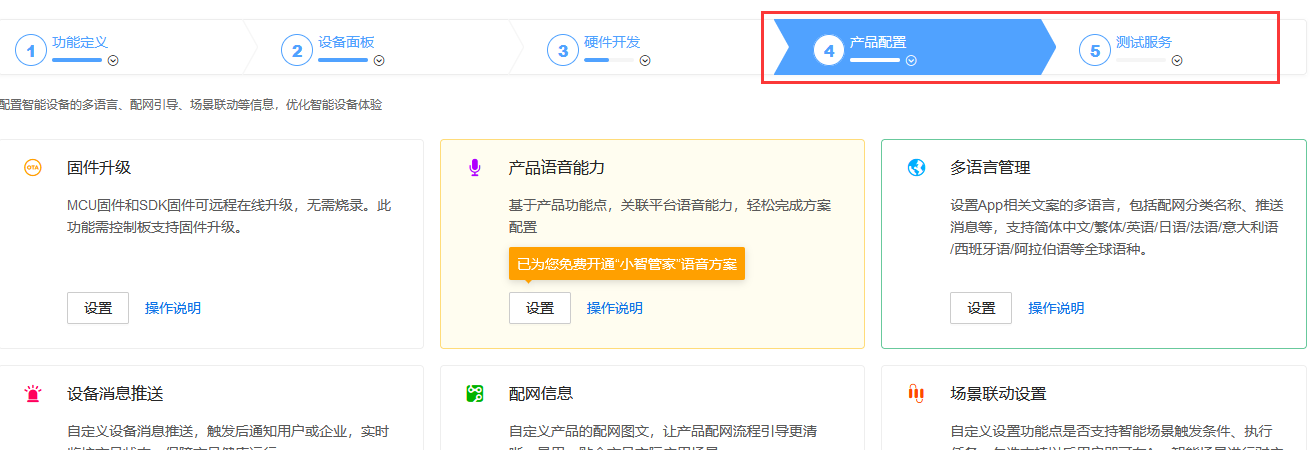

完成以上設定后，基本上模塊選型就完成了，后面的第4步和第5步可以暫時不管：
如果是做一個上面描述的插座產品，工程師做的只是需要在IOT平臺做一下選擇配置，根據自己設定的功能引腳設計電路圖，最后焊接完成后，基本上電配好網，直接手機控制插座開關了，app也能實時顯示插座開關狀態

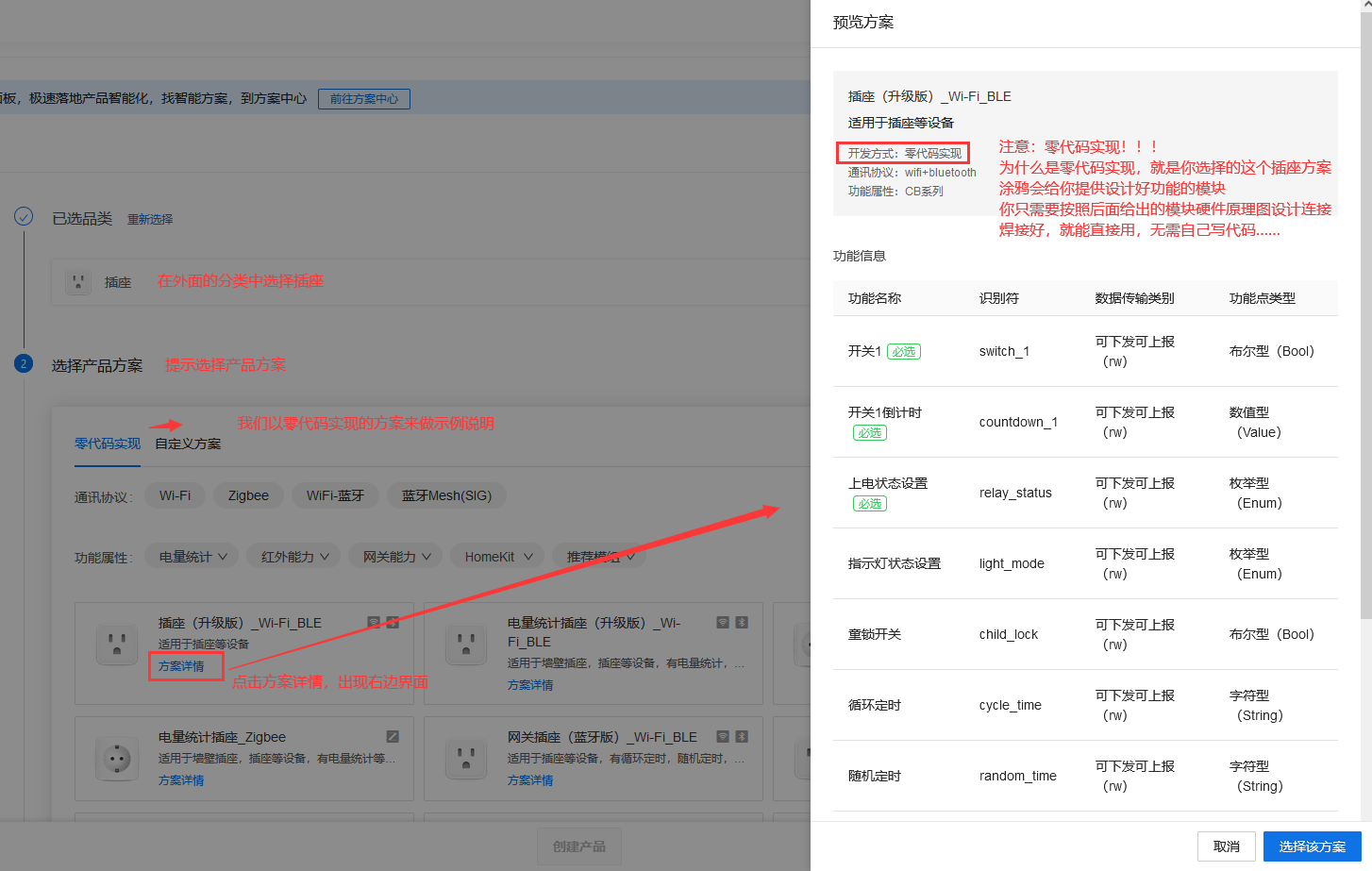

上圖的示例是創建了一個插座的新品，而且是零代碼開發的，不存在SDK移植之類的，因為不需要，簡單標準的功能涂鴉可以直接做好韌體程式，根據你配置好的功能采購的模塊就直接上電可以用，無需另加MCU，

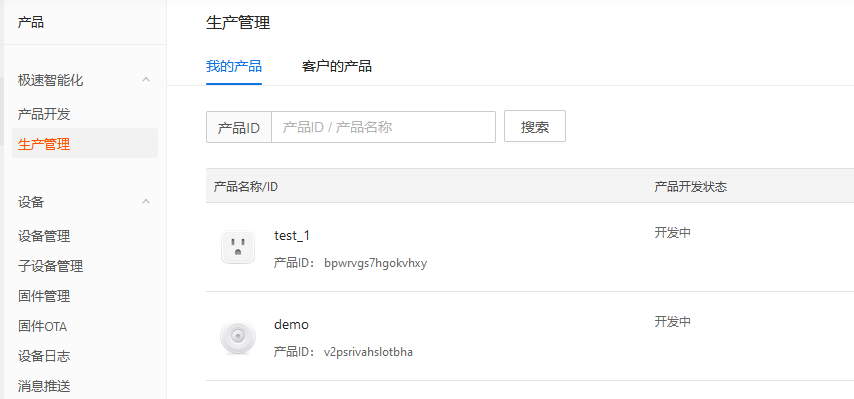

我們回頭來看一下產品的生產管理，可以看到除了我以前創建的產品，多了一個我們剛才創建的插座，除了這些標準的產品，在遇到一些定制化專案產品不是那么常規標準的情況下，就得使用通用模塊進行SDK移植了：

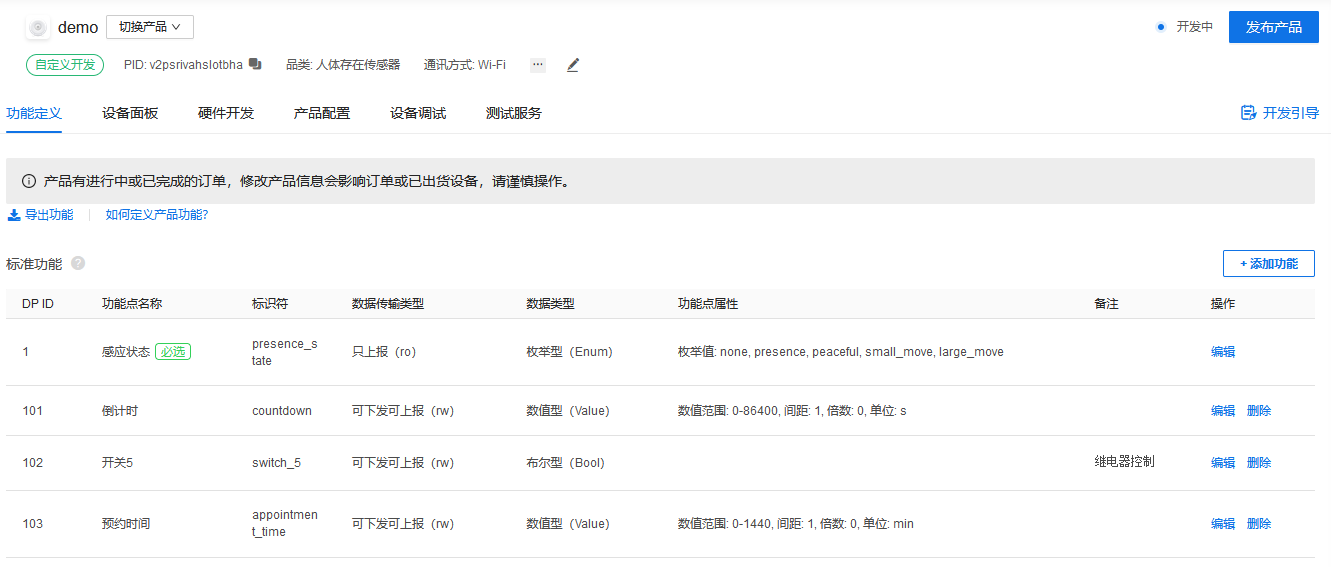

在上圖中的第二個名為demo產品，人體紅外傳感器中選擇的功能如下：
除了人感基本的有無人資訊，還有繼電器控制開關，還有預約功能，倒計時，其實還可以自己加很多功能，只需要注意增加功能的資料型別，屬性，是為了后面自己寫程式的時候不會出錯，

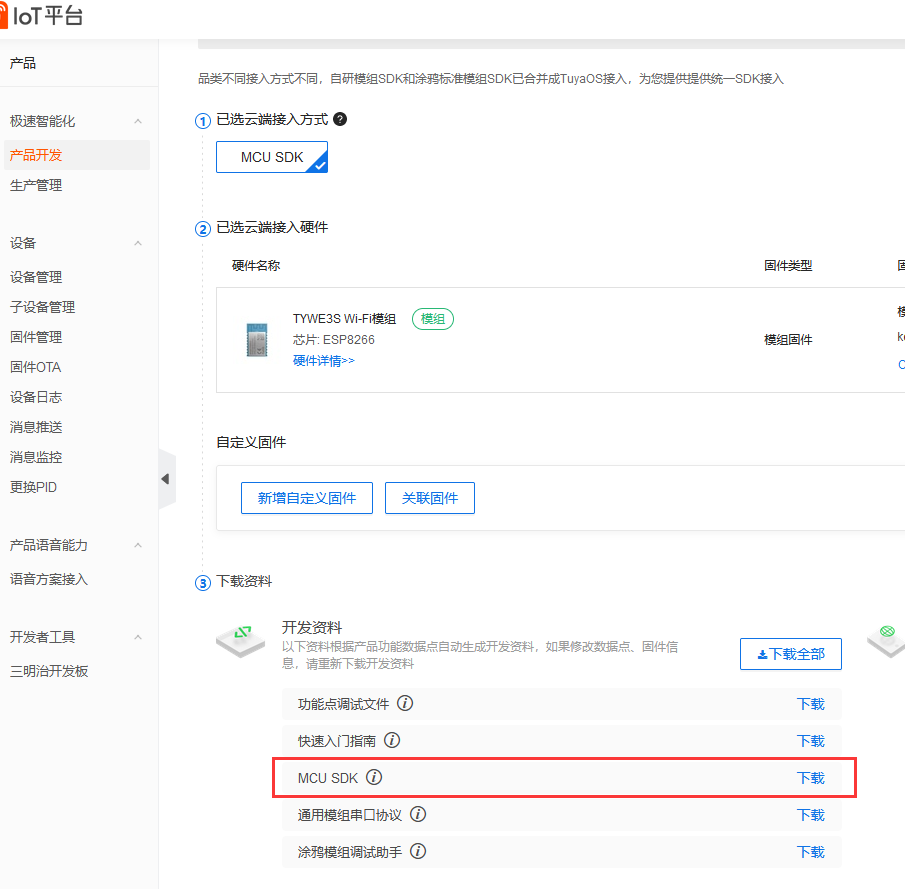

在硬體開發部分，涂鴉推薦的模塊為 TYWE3S Wi-Fi模組（當時選完功能后就只有這么一個模塊推薦），因為這個是需要移植SDK的，需要自己外帶一個MCU做處理，所以這個界面中，有 下載資料 這么一欄，主要是MCU SDK下載：

如果是做一個需要移植SDK的產品，那除了電路圖設計，還得根據自己選擇的MCU型號移植一下官方的SDK包，我們這里記錄的是使用 STM32F103C8T6 芯片進行的移植操作

三、SDK移植

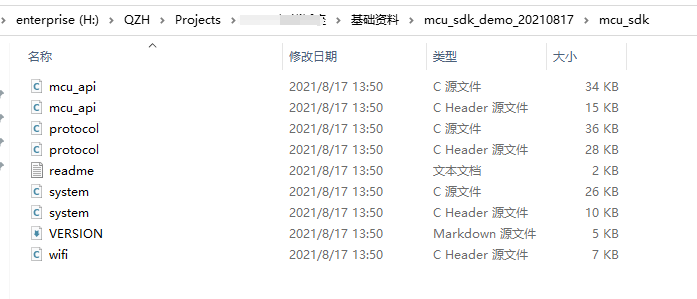

下載好SDK包，打開后里面包含的檔案如下圖：

SDK的移植，官方有詳細視頻教程：涂鴉官方SDK包移植教程

官方的檔案教程：涂鴉官方SDK包移植檔案說明

我這里就把自己移植的程序作記錄一遍， 我個人整體來說，沒有詳細的一點一點去看檔案和視頻，只是大概瀏覽一下，然后幾個大步驟注意，都是修改編譯，然后出了error 以后找到問題所在，去修改的：

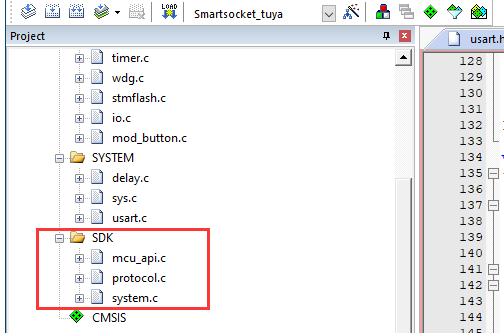

1、 添加對應的檔案和頭檔案
在需要使用到wifi功能的檔案中包含一下wifi.h檔案，#include "wifi.h"，主函式中肯定需要，其他地方需不需要沒必要特意去看，用到的時候沒包含報錯了，我們再包含也不遲

2、 添加 PRODUCT_KEY 定義，就是我們在IoT平臺創建的產品 ID

![在這里插入圖片描述](https://img-blog.csdnimg.cn/8a5c1246d55d44ceaa381739d0eefa9b.png"/>
4、 將 MCU 串口單位元組發送函式填入 protocol.c 檔案中 uart_transmit_output 函式內，并洗掉 #error，
就是我們使用的MCU，哪個串口連接的涂鴉wifi，自己把此串口發送一個位元組的函式放在uart_transmit_output 函式內：

5、 在串口接收中斷服務函式里面呼叫 mcu_api.c 檔案內的 uart_receive_input 函式，并將接收到的字符作為引數傳入，

6、 單片機進入 while(1) 回圈后呼叫 mcu_api.c 檔案內的wifi_uart_service() 函式，

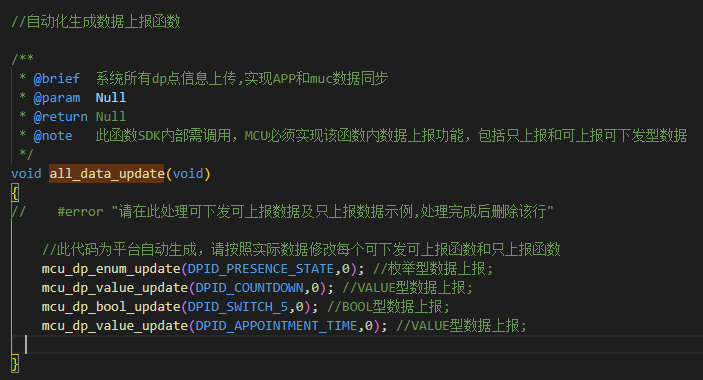

7、 修改 protocol.c 中的函式 all_data_update(void)，此函式是產品上電狀態，這個可以根據自己的意愿上報初始狀態：

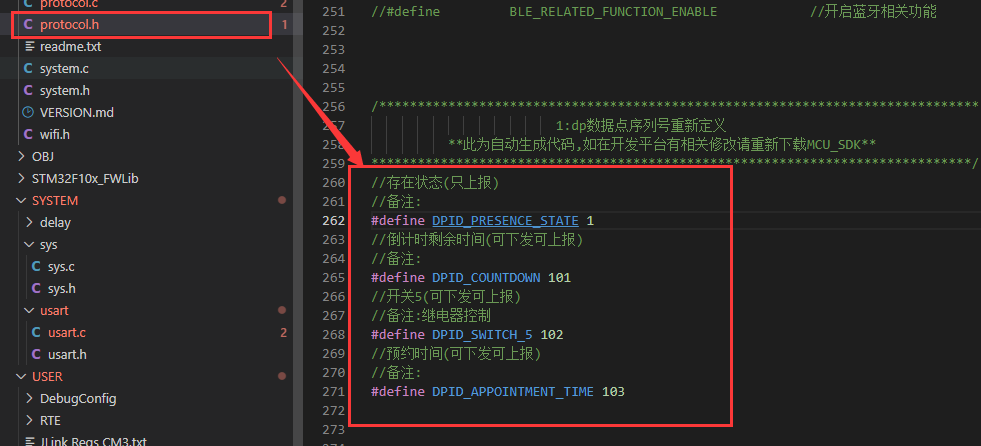

那么這些DP點在哪里看到定義呢，是在 protocol.h檔案中有定義，這也是和我們當時自己設定的產品功能一一對應的：

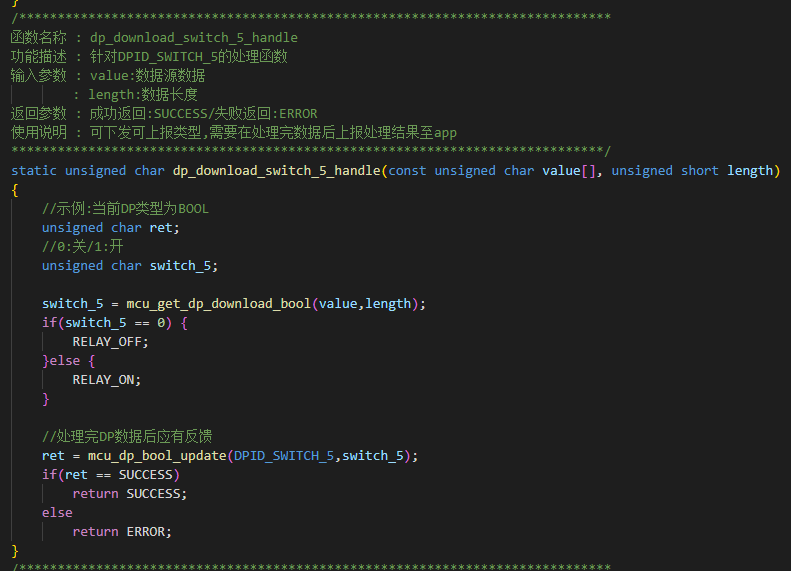

8、 完成每個下發DP點自己需要的操作，在 protocol.c 檔案中，每個可下發的 DP 點，都有一個單獨下發資料處理函式，格式為 dp_download_xxx_handle()，比如我們進行開關控制繼電器動作：

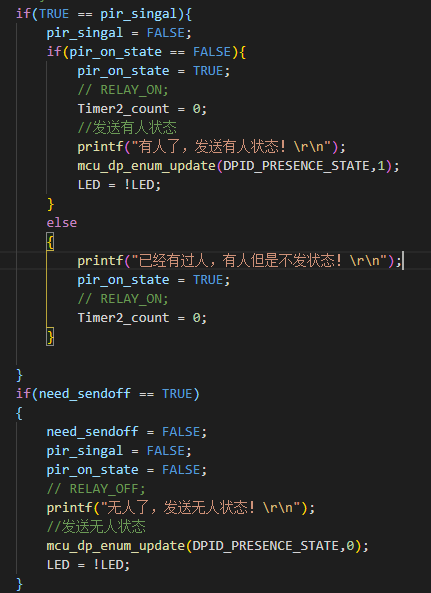

人感的狀態上報我是放在主函式中判斷：

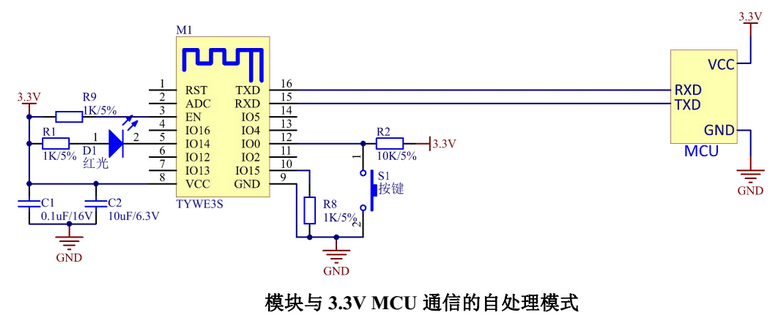

9、 在官方檔案中，進行到這一步，還需要配網指示燈的添加，我這里沒有用到，因為我選擇的是 wifi模塊自動處理按鍵和LED指示，這是在當時選擇wifi模塊的時候的一個可選擇的功能，我選擇的是wifi模塊自動控制，使用的是官方推薦的參考電路，參考電路如下：

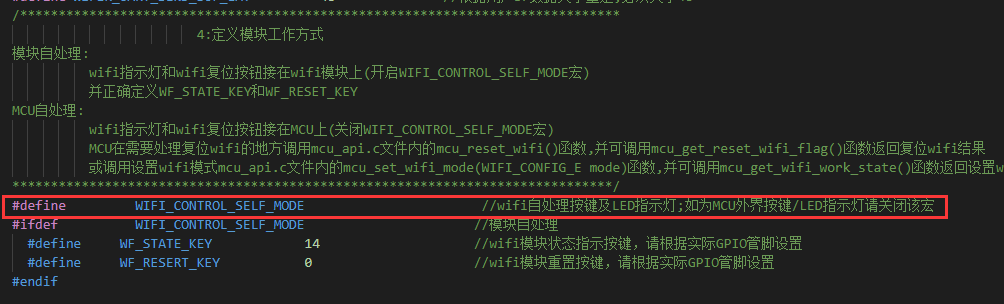

但是記住，模塊自動控制的話，需要在 protocol.h 中定義WIFI_CONTROL_SELF_MODE，默認是注銷的：

10、 完成以上步驟，基本移植完成，但是還是有些地方需要修改，但是這些修改都是可以根據編譯后的錯誤，找到錯誤位置進行修改，每個錯誤的地方基本都有注釋說明，很簡單的，最后直到編譯完全通過，wifi模塊的驅動就已經完成了，

四、配網操作測驗

樣品使用的配網方式是 wifi模塊自動處理 方式，默認是長按按鍵 5 S，切換配網方式（AP模式 和 Smart模式相互切換）

Smart 模式（快閃）：操作簡便，通常以指示燈快閃做指示，
AP 模式（慢閃）：配網可靠，通常以指示燈慢閃做指示，

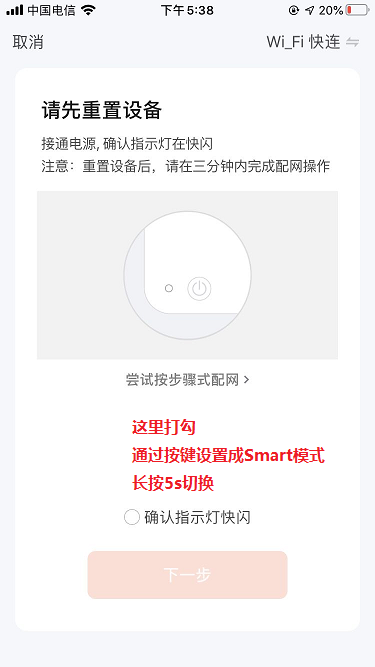

配網需要使用到涂鴉app，我們這里使用Smart模式延時一下具體步驟：

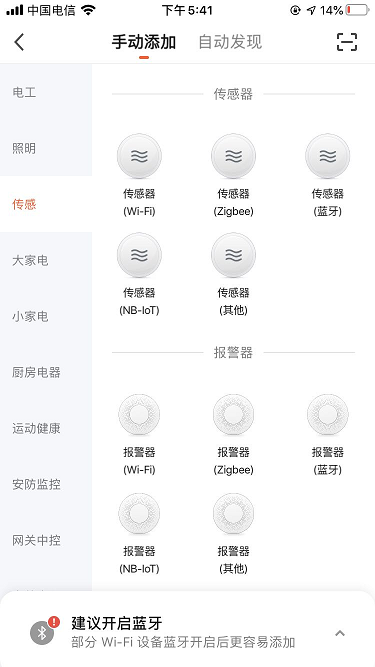

1、 在app中點擊右上角加號，選擇你所需要的添加的設備，我這里選擇的是下圖中的第一個，wifi型別的傳感器：

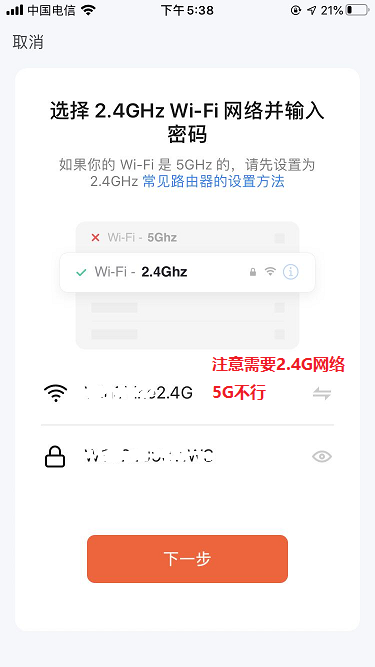

2、 選好設備以后，在彈出的頁面選擇你所需要連接的wifi名字和密碼：

3、 到下一步，注意文字提示，需要保證wifi模塊處于對應的配網狀態下：

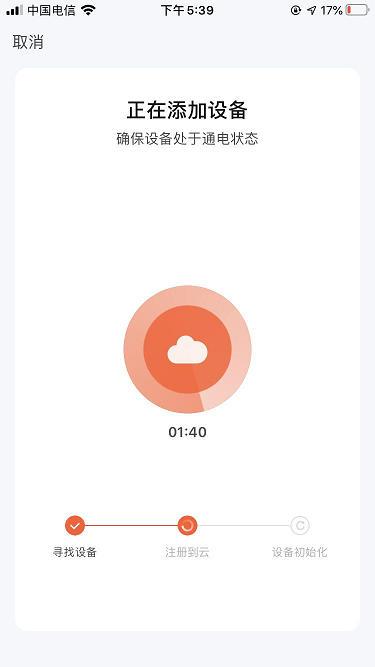

4、 等待設備自動配網，需要一點時間，我這邊每次設定大概在30S左右就能連接上：

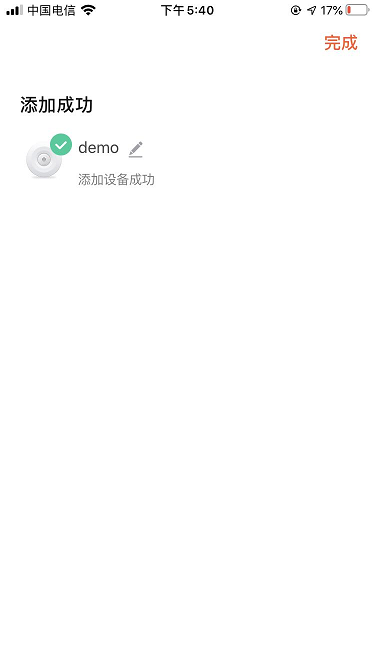

5、 添加成功提示：

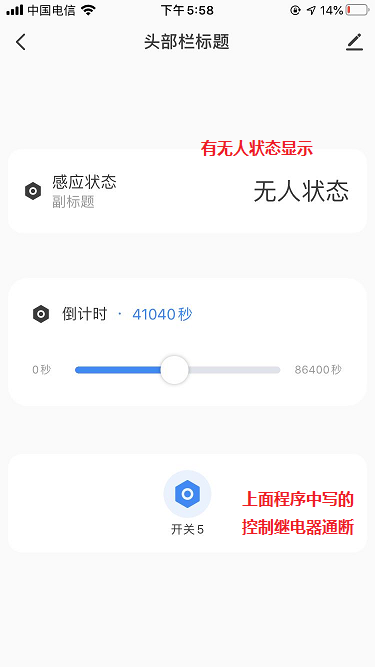

6、 最后就可以測驗，根據自己定義的幾個功能，有人無人，狀態變化，然后通過界面上的按鈕，可以操作繼電器通斷，實際測驗下來功能完全OK，整體來說還是達到的基本的效果：

整個程序基本上沒有遇到疑難雜癥之類的問題，不得不說，涂鴉的生態還是做得挺好的！！
