一.介紹
-
PE檔案是Windows作業系統下使用的可執行檔案檔案格式，
-
PE檔案是指32位的可執行檔案，也叫PE32，64位的可執行檔案稱為PE+或者PE32+,是PE檔案的一種擴展形式（不是PE64），
二.PE檔案格式

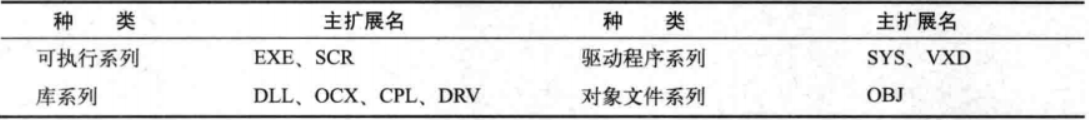

以上的檔案型別中，OBJ(物件)檔案是不可以執行的，其他都是可以執行的，DLL,SYS檔案不能直接在shell上執行，但是在除錯器或服務上是可執行的，（學過匯編語言的同學都知道OBJ是編譯結果檔案，也是PE檔案）

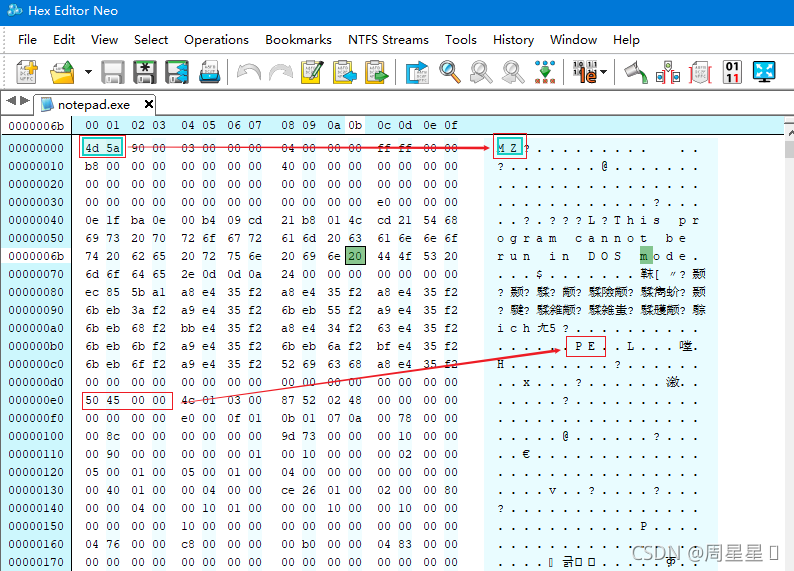

下面以記事本(notepad.exe）程式進行簡單說明，首先使用Hex Editor打丁開記事本程式，
圖是notepad.exe檔案的起始部分，也是PE檔案的頭部分(PE header)，notepad.exe檔案運行需要的所有資訊就存盤在這個PE頭中，
在學習PE檔案時，最重要的就是學習PE頭中的結構體，
書中將以 Windows XP SP3 的notepad.exe 為例進行說明，與其他版本Windows 下的notepad.exe 檔案結構類似，但是地址不同，
1. 基本結構
1.1 基本結構

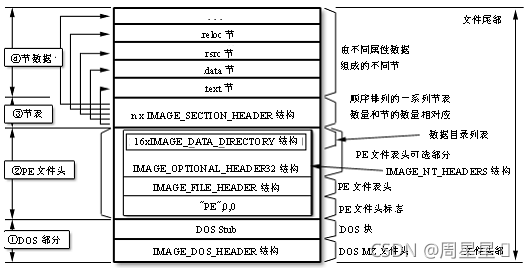

notepad.exe具有普通PE檔案的基本結構，

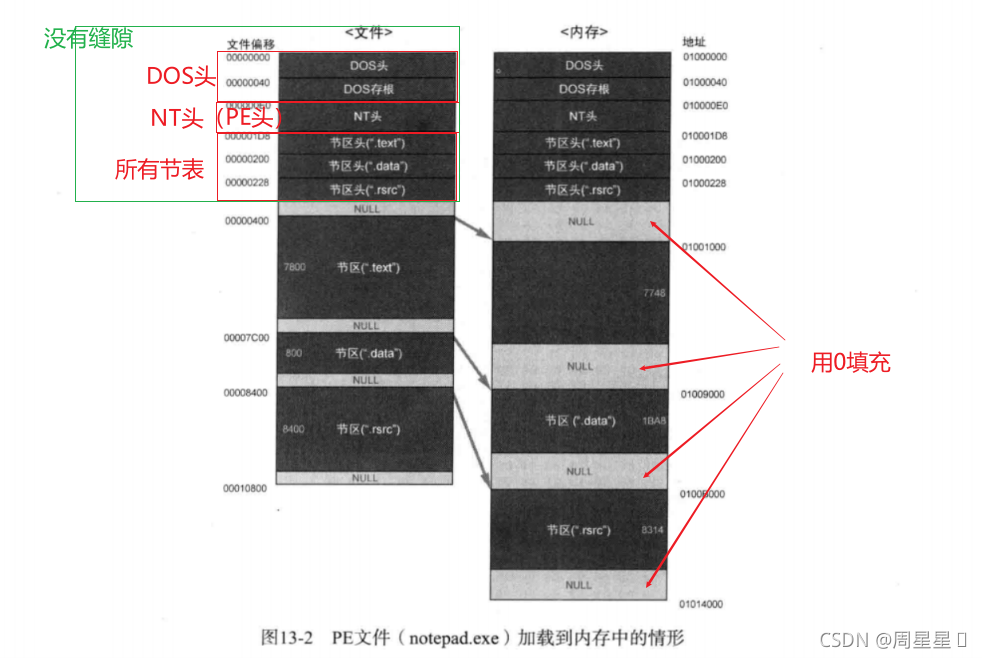

從DOS頭（DOS header）到節區頭（Sectionheader）是PE頭部分，其下的節區合稱PE體，檔案中使用偏移（o1fset)，記憶體中使用VA (Virtual Address，虛擬地址）來表示位置，檔案加載到記憶體時，情況就會發生變化（節區的大小、位置等），檔案的內容一般可分為代碼（.text）、資料data）、資源（.rsrc）節，分別保存，
提示
根據所用的不同開發工具(VB/VC++/Delphiletc）與編譯選項，節區的名稱、大小個數、存盤的內容等都是不同的，
最重要的是它們按照不同的用途分類保存到不同的節中，
各節區頭定義了各節區在檔案或記憶體中的大小、位置、屬性等，
1.2VA&RVA
RVA+Imagebase=VA
RVA是相對虛擬地址（相對地址）
VA是行程虛擬記憶體的絕對地址
Imagebase是基址
32位系統中VA的范圍是00000000~FFFFFFFF
1.3PE頭
DOS頭
一個PE檔案起始的部分開始就是DOS頭，這和GIF,BMP,JPG,RAR等等都一樣，只是在檔案起始部位標識這個檔案屬于什么檔案型別，這里是DOS頭的結構體：
typedef struct _IMAGE_DOS_HEADER { // DOS .EXE header
WORD e_magic; // Magic number
WORD e_cblp; // Bytes on last page of file
WORD e_cp; // Pages in file
WORD e_crlc; // Relocations
WORD e_cparhdr; // Size of header in paragraphs
WORD e_minalloc; // Minimum extra paragraphs needed
WORD e_maxalloc; // Maximum extra paragraphs needed
WORD e_ss; // Initial (relative) SS value
WORD e_sp; // Initial SP value
WORD e_csum; // Checksum
WORD e_ip; // Initial IP value
WORD e_cs; // Initial (relative) CS value
WORD e_lfarlc; // File address of relocation table
WORD e_ovno; // Overlay number
WORD e_res[4]; // Reserved words
WORD e_oemid; // OEM identifier (for e_oeminfo)
WORD e_oeminfo; // OEM information; e_oemid specific
WORD e_res2[10]; // Reserved words
LONG e_lfanew; // File address of new exe header
} IMAGE_DOS_HEADER, *PIMAGE_DOS_HEADER;
IMAGE_DOS_HEADER結構體的大小為64位元組，而在結構體中必須知道的兩個重要成員：
e_magic：DOS簽名（MZ->4D5A）
e_ifanew:指示NT頭的偏移（可變值）
DOS存根
DOS存根在DOS頭下方，是由代碼和資料混合組成的，
DOS存根是一段簡單的DOS程式，主要用來輸出類似“This program cannot be run in DOS mode.”的提示陳述句，由于DOS存根里的內容無關緊要，所以可以把這部分用來存盤其他資料而不改變程式原本的功能，
1.4 NT頭

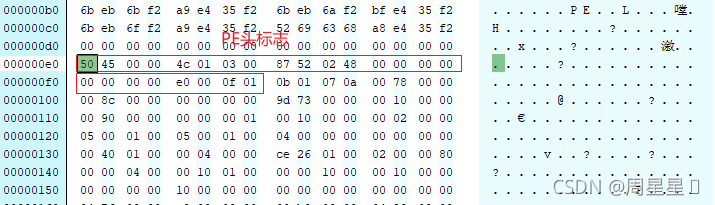

IMAGE_NT_HEADERS結構體：
- 這個PE頭標志，也就是標準PE頭
- NT頭這個結構體的大小為F8

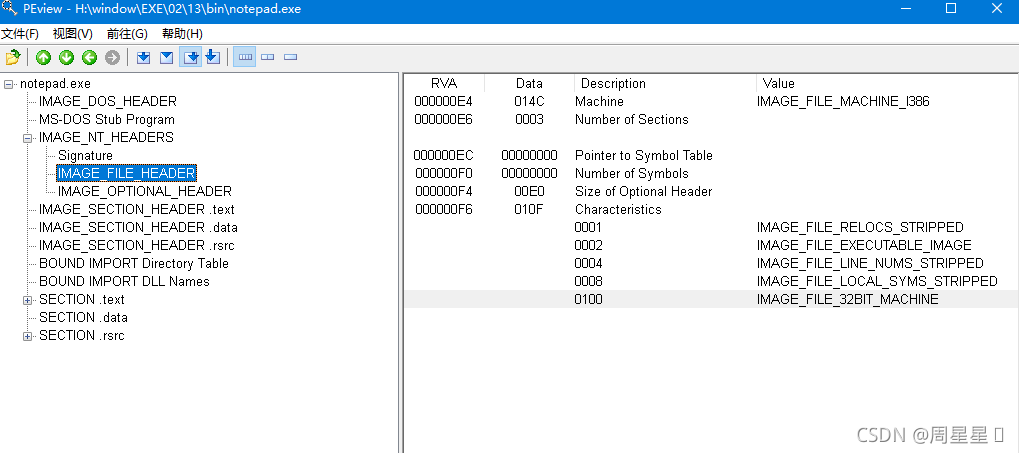

1.5 NT頭：檔案頭

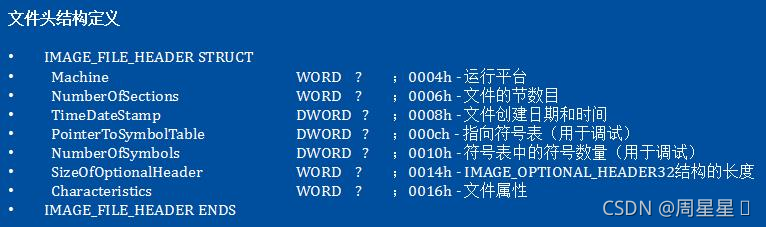

20個位元組，對應的結構體名字：IMAGE_FILE_HEADER STRUCT
從結構的定義可以看到第二個欄位是當前PE檔案的節的數目，
Machine：指出該檔案運行所需的CPU，
NumberOfSections：檔案的節數目，
Characteristics檔案屬性：區分檔案是exe還是dll等，
1.6 可選頭定義

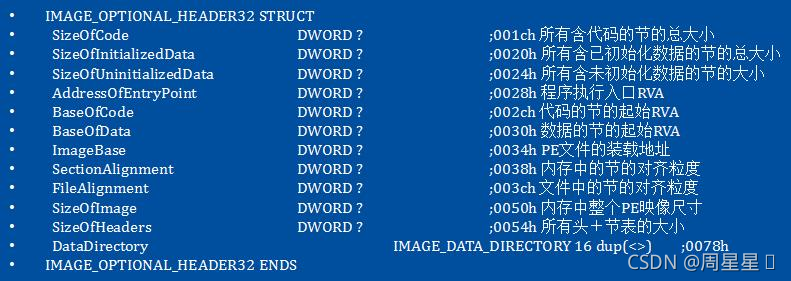

對應的結構體名字：IMAGE_OPTIONAL_HEADER32 STRUCT
由于可選頭欄位數目多達32個，這里沒有對全部欄位的定義進行列舉，只列舉了幾個相對重要的一些欄位（12個），
可選頭中定義了如下重要資訊：
- 所有含代碼的節的總大小
- 所有含已初始化資料的節的總大小
- 所有含未初始化資料的節的大小
- 程式執行入口RVA
- 代碼的節的起始RVA
- 資料的節的起始RVA
- 程式的建議裝載地址
- 記憶體中的節的對齊粒度
- 檔案中的節的對齊粒度
- 記憶體中整個PE映像尺寸
- 所有頭＋節表的大小
- 匯出表 匯入表
- 資源
- 重定位表
- 除錯資訊
- 著作權資訊
- 匯入函式地址表
1.7 節表
節表：PE代碼和資料的結構資料，指示裝載系統代碼段在哪里，資料段在哪里等，

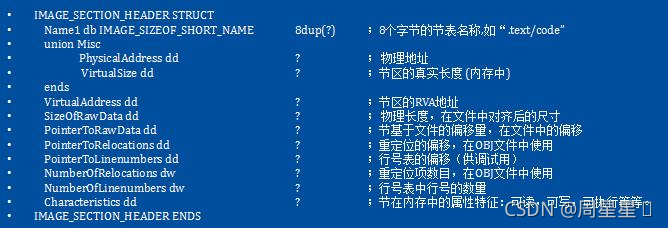

PE檔案中所有節的屬性都被定義在節表（段表）中，節表是一個由IMAGE_SECTION_HEADER結構組成的陣列，每個結構用來描述一個節，
結構的排列順序和它們描述的節在檔案中的排列順序是一致的，全部有效結構的最后以一個空的IMAGE_SECTION_HEADER結構作為結束，所以節表中總的IMAGE_SECTION_HEADER結構數量等于節的數量加一，節表總是被存放在緊接在PE檔案頭的地方，也就是從PE檔案頭開始的偏移為00f8h的地方，
（注意：不是檔案本身的頭部，由于程式的dos塊的大小并不是固定的，所以導致PE頭相對于mz頭的偏移變化的，所以我們在計算偏移的時候，對于PE頭后面的資料都習慣用相對于PE頭的偏移，PE頭大小是固定的的，）
在檔案頭中已經定義了檔案的節的數目：0ah個，那么該檔案的節表共有11個IMAGE_SECTION_HEADER結構，
1.8 節資料
常見的節資料：
- text：代碼段，是在編譯或匯編結束時產生的一種塊，它的內容全部是指令代碼，也有的編譯器將該段命名為.code
- .data：初始化的資料塊，是初始化的資料塊，包含那些編譯時被初始化的變數、字串
- .idata：輸入表，包含其他外來dll的函式和資料資訊，也就是輸入表，也有人稱之為匯入表，
- .rsrc：資源資料塊，包含模塊的全部資源資料，如圖示、選單、位圖等，
- .reloc：重定位表，用于保存基址的重定位表，即當裝在程式不能按照連接器所指定的地址裝載檔案是，需要對指令或已經初始化的變數進行調整，該塊中也包含了調整程序中所需要的一些資料，如果裝載能夠正常裝在則忽略此段中的資料，
- .edata：匯出表，是pe檔案的輸出表，以供其他模塊使用，并不是每個pe檔案都有此資料段，因為有的檔案并不需要輸出一些函式，該資料段常見于動態連接庫檔案中，
- .radata：存放除錯目錄、說明字串，該資料塊并不常見主要是用于存放一些除錯資訊，
后續更新PE檔案的其他學習內容
參考教材《逆向工程核心原理》
