華為 Eth-Trunk鏈路聚合

課堂筆記

一、為什么要用到聚合

1、二層環境為什么要用到聚合

（1）接入層的流量劇增；
（2）現行存盤資料劇增；
（3）監控網路運行大資料流量；

2、如何單純的提高帶寬？

（1）提高物理線路的承載量----需要物理和邏輯層面的支持
（2）提高物理線路數量----運行生成樹會導致阻塞多余鏈路，帶寬不會增加；不運行生成樹這樣做會形成環路，最終不僅沒有實作增加帶寬，而且會造成無法通信，

二、鏈路聚合

鏈路聚合（Link Aggregation）

1、是什么？

將ether以太信道是將多根（物理）以太網鏈路捆綁在一起，形成一根邏輯鏈路，對于生成樹行程而言，只看邏輯鏈路而不看物理鏈路，

2、有什么用？

（1）此方案為單條鏈路提供更多帶寬
（2）實作多條物理鏈路的邏輯聚合，整體鏈路形成一條邏輯的鏈路（避免環路或者因為環路而導致的鏈路阻塞）
（3）提供鏈路的負載均衡和冗余
（4）支持交換機埠和路由埠（支持二層聚合和三層聚合–三層SW）

3、Link Aggregation協議

（1）PAgP is a Cisco propretary protocol----思科私有的鏈路聚合協議（PAgP）
（2）LACP is IEEE 802.3ad standard----IEEE推出802.3ad的公有的鏈路聚合協議，

注意：我們通常說的鏈路聚合指的是LACP，公有標準的，

4、Link Aggregation-鏈路聚合協議特性

（1）捆綁數量

① PAgP捆綁鏈路數量只能是 2----8根，
② LACP 捆綁鏈路數量只能是 2----8,16跟（最大支持8根鏈路同時跑資料，另外8根作為備份），可以對物理鏈路設定優先級，命令如下：優先級越小越優（默認32768） SW（config-if）#lacp port-priority X
③ 一臺SW可運行多條聚合鏈路（取決于自身的物理介面數量）

（2）捆綁后的鏈路名稱為

① 思科：port-channel X
② 華為：Eth-Trunk
③ H3C：Aggregation

（3）捆綁后的鏈路特性

① 捆綁后的邏輯介面會繼承原來的物理鏈路屬性；
② 對生成的邏輯鏈路進行配置后其屬性會作用到物理鏈路上，聚合后的鏈路屬性配置都在聚合鏈路完成，不能在物理鏈路進行單獨配置；
③ 可以同時配置多組聚合鏈路，但是一個物理鏈路同一時刻只能屬于一個以太信道（聚合鏈路）
④ 合鏈路必須在兩端SW上同時都做，且物理鏈路必須在同一組中，
⑤ 物理介面角色必須為Hybiid型別才可以配置為聚合鏈路，

5、華為設備實作Link Aggregation-鏈路聚合的方式

（1）手動強制聚合：強制模式

① 作用：不與對端SW進行聚合鏈路的協商（不接收也不發送Lacp的協商包），強制完成本端的聚合鏈路的創建和啟用
② 方式：聚合組成員的加入，哪些介面作為活動介面完全由手工來完成，
③ 特點：聚合會所有成員同時發送資料，平均分擔流量，所以需要保證兩端的聚合物理鏈路數量一致和對稱，負責會造成資料丟失
④ 注意：兩端都為手動模式時才能正常作業，負責會有通信故障問題，

（2）靜態LACP：LACP的主動協商模式

① 作用：鏈路的兩端分別稱為Actor和Partner，雙方通過Lacp報文通告自己的系統優先級，系統MAC，埠優先級，埠號和操作的Key
② 方式：聚合組成員的加入，哪些介面作為活動介面，哪些介面作為備份，由兩端自動協商決定，
③ 特點：高優先級的一端為主動端，由主動端來決定哪些鏈路為活動介面；聚合組內活動成員會進行流量的轉發，非活動介面作為鏈路的備份介面，活動和備份介面按照優先級自動協商而出，

（3）手動模式和LACP模式的區別

手動聚合模式下所有成員都發送資料，沒有備份鏈路；聚合成員的活動和非活動不能自動選擇，

6、聚合模式下對資料的負載型別

（1）配置基于dst-ip-目標IP的負載

① 實作：從報文中的目的IP地址，目的口的TCP/UDP埠號中分別選擇指定位的3位數值進行異運算，運算結果和Eth-Trunk聚合鏈路的物理介面對應，
② 作用：來自同一個源訪問不同的目的地址的資料在Eth-Trunk鏈路中的不同埠上發送，來自不同源訪問同一個目的的的資料依然在同一個埠上發出
③ 配置：[SW-1-Eth-Trunk0]load-balance dst-ip

（2）基于dst-mac目的MAC地址的負載

① 實作：從報文中的目的MAC地址，VLANID，以太網型別即入埠資訊中分別選擇指定的3位數值進行異運算，運算結果和Eth-Trunk聚合鏈路的物理介面對應，
② 作用：到達不同目MAC的的資料在Eth-Trunk鏈路中的不同埠發出到達同一個目的MAC地址的資料在Eth-Trunk鏈路中的同一個介面發出，
③ 配置：[SW-1-Eth-Trunk0]load-balance dst-mac

（3）基于src-ip源IP地址負載

① 實作：從報文中的源IP地址，源埠TCP/UDP埠號中分別選擇指定位的3位數值進行異運算，運算結果和Eth-Trunk聚合鏈路的物理介面對應，
② 作用：來自不同源IP資料在Eth-Trunk鏈路中的不同埠上進行轉發來自同一個源IP地址的資料在Eth-Trunk鏈路中的同一個介面發出，
③ 配置：[SW-1-Eth-Trunk0]load-balance src-ip

（4）基于src-mac源MAC地址的負載

① 實作：從報文中的源MAC地址，VLANID，以太網型別即入埠資訊中分別選擇指定的3位數值進行異運算，運算結果和Eth-Trunk聚合鏈路的物理介面對應，
② 作用：來自不同源MAC的的資料在Eth-Trunk鏈路中的不同埠發出同一個源MAC地址的資料在Eth-Trunk鏈路中的同一個介面發出，
③ 配置：[SW-1-Eth-Trunk0]load-balance src-mac

（5）基于src-dst-ip源IP地址與目的IP地址的異或

① 實作：從報文中的源IP地址，目的IP地址兩種負載分擔模式的運算結果進行異或運算，運算結果和Eth-Trunk聚合鏈路的物理介面對應，
② 作用：源目的資料包有不一致就從Eth-Trunk鏈路的不同介面發出，同一源同一目的的資料從Eth-Trunk鏈路中的同一個介面發出，
③ 配置：[SW-1-Eth-Trunk0]load-balance src-dst-ip

（6）基于src-dst-mac源mac地址與目的mac地址的異或

① 實作：從報文中的源MAC地址，目的MAC地址兩種負載分擔模式的運算結果進行異或運算，運算結果和Eth-Trunk聚合鏈路的物理介面對應，
② 作用：源目的資料包有不一致就從Eth-Trunk鏈路的不同介面發出，同一源同一目的的資料從Eth-Trunk鏈路中的同一個介面發出，
③ 配置：[SW-1-Eth-Trunk0]load-balance src-dst-mac

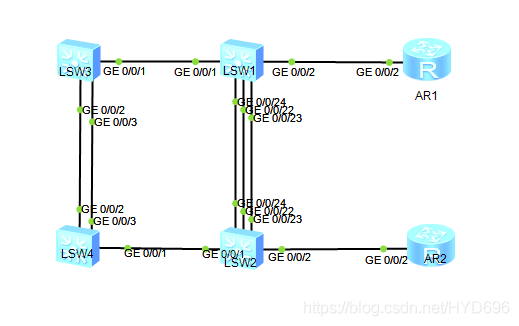

三、拓撲

四、基本配置

SW-1

[SW-1]int Eth-Trunk 12                       //創建并進入聚合鏈路組12，一臺設備可創建多個聚合組，聚合組編號本地有效
[SW-1-Eth-Trunk12]mode  manual  load-balance //設定本聚合組模式位手工負載分擔模式，創建的聚合組默認為此模式
[SW-1-Eth-Trunk12]load-balance src-dst-mac   //基于源目的MAC的負載
[SW-1-Eth-Trunk12]trunkport GigabitEthernet 0/0/22 0/0/23 0/0/24 //將物理介面GigabitEthernet 0/0/22 0/0/23 0/0/24劃入此聚合組
[SW-1-Eth-Trunk12]least active-linknumber 1      //設定此聚合組鏈路最少活動成員的數量位1，低于此數量此聚合鏈路將自動關閉（默認閾值為1，最大閾值數為8，兩端可以不一樣，不一樣時以下限閾值最大的為標準）
[SW-1-Eth-Trunk12]port link-type trunk           //埠模式為trunk模式
[SW-1-Eth-Trunk12]port trunk allow-pass vlan all //允許所有VLAN通過

[SW-1-Eth-Trunk12]load-balance ?
  dst-ip       //本Eth-Trunk介面的對資料的負載分擔方式為居于目的IP地址的負載
  dst-mac      //基于目的mac的負載
  src-dst-ip   //基于源目的ip的負載
  src-dst-mac  //基于源目的MAC的負載
  src-ip       //基于源ip的負載
  src-mac      //基于源mac的負載

SW-2配置類似

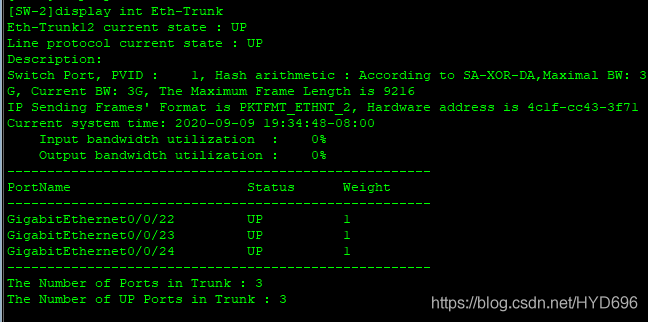

[SW-2]display int Eth-Trunk

SW-3

SW-4配置類似

[SW-4]int Eth-Trunk 11
[SW-4-Eth-Trunk11]mode lacp-static               //設定本聚合組模式為lacp模式
[SW-4-Eth-Trunk11]load-balance  src-dst-ip
[SW-4-Eth-Trunk11]trunkport GigabitEthernet 0/0/2 0/0/3
[SW-4-Eth-Trunk11]least active-linknumber 1      //設定本聚合組活動成員下限閾值為1（默認為1最大為8，活動鏈路低于閾值則聚合介面狀態轉為down）
[SW-4-Eth-Trunk11]max active-linknumber 8        //設定本聚合介面最大活動成員數量為8（默認為8，如果物理活動成員數量超過次引數，其余的物理成員會成為備份，注意個型號SW支持的最大數量不一致，多數默認為8）
[SW-4-Eth-Trunk11]lacp  preempt enable           //開啟本聚合組對活動介面的搶占功能（默認處于關閉狀態，如果高優先級成員鏈路故障，則備份成員接管，開啟搶占后，當故障成員恢復后會繼續搶占轉發資料，如果沒有開啟搶占，則變為備份介面）
[SW-4-Eth-Trunk11]lacp preempt delay 20          //設定搶占延遲為20S（默認開啟搶占后沒有延遲，取值范圍10--180S）
[SW-4-Eth-Trunk11]lacp timeout fast              //設定LACP報文的超時時間為fast 3秒
[SW-4-Eth-Trunk11]port link-type trunk           //埠模式為trunk模式
[SW-4-Eth-Trunk11]port trunk allow-pass vlan all //允許所有VLAN通過
[SW-4]lacp priority 30000  //修改本SW對lacp模式的優先級為30000（默認32768，取值范圍0--65535，越小越優先，優先級一致選取mac地址小的）

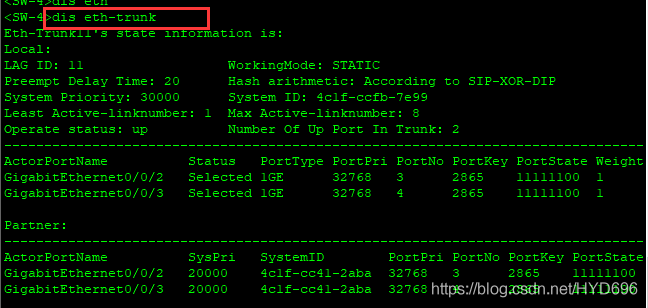

dis eth-trunk

五、部署Link Aggregation-鏈路聚合

1、必須滿足的硬性條件

（1）滿足兩端鏈路的介面物理屬性一致（介面速率，雙工模式，如果不一致，自動協商到最低端）；
（2）滿足兩端鏈路的邏輯屬性一致（介面模式Hybrid，L-2/L-3）；鏈路型別；最大廣播，組播，單播流量百分比；所屬的vlan，生成樹配置屬性等都需要一致，
（3）一個物理鏈路同一時刻只能屬于一個以太信道（聚合鏈路）；
（4）聚合鏈路必須在兩端SW上同時都做，且必須在同一組中（聚合組編號一致）即兩端物理鏈路在同一個聚合組中；聚合模式一致；
（5）聚合的介面中不能有（埠鏡像）的源和目的的埠，
