文章目錄
- UGUI事件處理流程
- 自定義圖片組件
- 自定義組件
- 總結
UGUI事件處理流程
-
EventSystem每幀呼叫BaseInputModule中的Process方法，
（實作類：StandaloneInputModule / TouchInputModule） -
計算游標接觸的物體（Graphic），
- Process方法呼叫BaseRaycaster的Raycast方法獲取所有Graphic，
（實作類：GraphicRaycaster / PhysicsRaycaster / Physics2DRaycaster） - 通過Graphic的 IsRaycastLocationValid方法確定游標選中的Graphic，
- Process方法呼叫BaseRaycaster的Raycast方法獲取所有Graphic，
-
通過ExecuteEvents引發物體的相關事件，
- 呼叫Execute方法獲取相關介面型別物件，再呼叫其介面方法，
什么是EventSystem？每次創建UGUI，編輯器都會自動創建一個EvenetSystem節點，該節點下掛載了一個EventSystem組件和一個Standalone Input Module組件，UGUI的事件源頭就是這個EventSystem類，而Standalone Input Module是EventSystem的子類，系統呼叫EventSystem的Update時通過多型訪問子類Standalone Input Module的功能，
什么是Graphic？ Image、Text等需要渲染到螢屏上的物體都是Graphic的子類，值得注意的是，Button并不是Graphic的子類，因為Unity在計算Input時考慮的是實際渲染到螢屏上的物體，所以真正產生輸入的是Button上的圖片Image和文字Text，
Graphic Raycaster畫布中有一個默認組件是Graphic Raycaster（圖形射線檢測器），該組件使得畫布中被射線指定的物體能夠被檢測到（通過IsRaycastLocationValid方法實作），同理，當一個物體被放到畫布外面時，其射線檢測也將會失效，
IsRaycastLocationValid是用來判斷物體是否被射線選中的，該方法可以被重寫，因為其本身是一個虛方法，
自定義圖片組件
在游戲中經常會遇到使用不規則圖形作為按鈕的情況，比如地圖磁區點擊，下面通過實體來定義一個類似的組件，
自定義組件

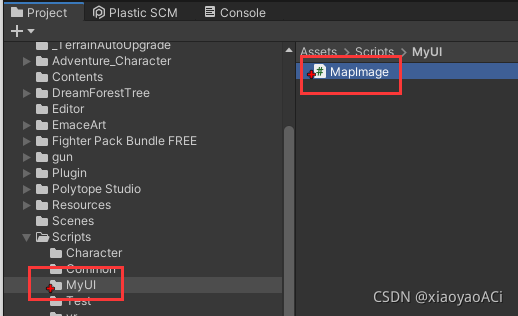

首先在腳本中添加一個MapImage組件，
內容如下：
using UnityEngine;
using UnityEngine.UI;
namespace y7play
{
/// <summary>
/// 自定義地圖組件
/// </summary>
public class MapImage : Image
{
/// <summary>
/// 重寫射線檢測方法
/// </summary>
/// <param name="screenPoint"></param>
/// <param name="eventCamera"></param>
/// <returns></returns>
public override bool IsRaycastLocationValid(Vector2 screenPoint, Camera eventCamera)
{
return GetComponent<PolygonCollider2D>().OverlapPoint(screenPoint);
}
}
}

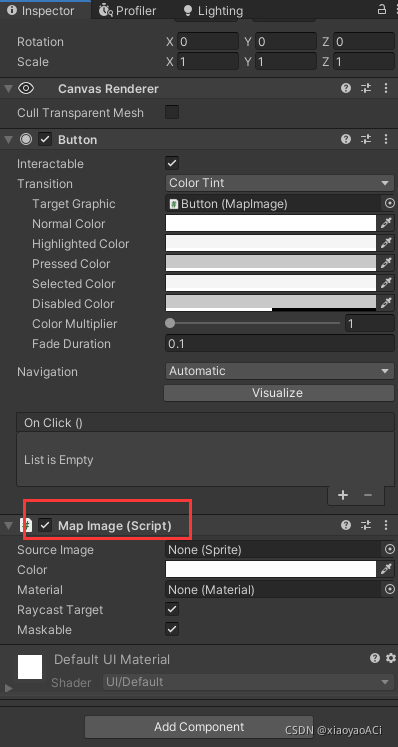

創建一個Button，并將Button中原有的Image組件換成我們的MapImage組件：

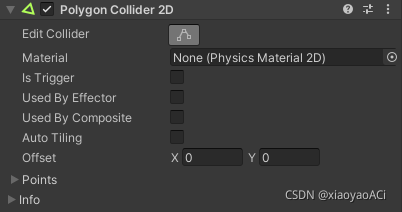

給Button添加一個Polygon Collider 2D組件：
通過編輯模式畫一張地圖（繪畫功底有限，簡單做個示例）：
編輯結束后關閉編輯模式，運行游戲進行測驗，此時，當我們點擊綠色框線時就會觸發按鈕事件，而點擊綠色框線外的區域時則不會觸發，
總結
通過這種方法，我們可以制作更復雜的按鈕，比如我們可以提供多個碰撞器，或者自己寫一套演算法，來判斷什么情況下可以被選中，
