RTD2166是一款DisplayPort埠到VGA轉換器，它結合了DisplayPort輸入介面和模擬RGB DAC輸出介面，嵌入式單片機基于工業標準8051核心，
RTD2166適用于多個細分市場和顯示幕應用程式，如筆記本電腦、主板、臺式機、配接器、DP轉換器和DP轉接器，
RTD2166特性
2-lane通道VESA DisplayPortv1.1兼容接識訓
VGA輸出介面，DAC速度高達210MHz，8位
解析度高達1920x1200x60（RB，縮小消隱），24位色深，1920x1440x60（RB，縮小消隱），或2048x152x60（RB，縮小消隱），24位色深，2048x1536x60（RB，縮小消隱），18位色深，
內置振蕩器，不需要外部晶體
嵌入式線性壓降調節器（LDO）
嵌入式微控制器
嵌入式EDID（如果終端設備沒有，CS5212將回應EDID）
嵌入式V-sync/H-sync5V緩沖器
使用內部預吹ROM支持EEPROM自定義模式
內部電源復位（POR）
QFN32 4x4封裝
DisplayPort數字輸入
支持2通道數字輸入，速度為RBR（1.62-Gbps）/HBR（2.7-Gbps）
符合VESA DisplayPortv1.1
內置高性能自適應均衡器
支持1-MHz AUXchannel
支持HPD
VGA輸出介面
z三重8位DAC（數模轉換器），時鐘高達210 MHz
支持高達1920x1200x60、1920x1440x60（縮小消隱）、2048x152x60（縮小消隱）和2048x1536x60（縮小消隱）
嵌入式V-sync/H-sync5V緩沖器
用于VGA連接器引腳的HBM 4-KV
VESA VSIS v1r2兼容
內置MCU控制器
業標準8051芯
支持I2C主從，支持400kHz，
電力與技術
3.3V電源
V-sync/H-sync 5V緩沖器的5V選項
超低待機功率<100uW
所有引腳的HBM 8-KV

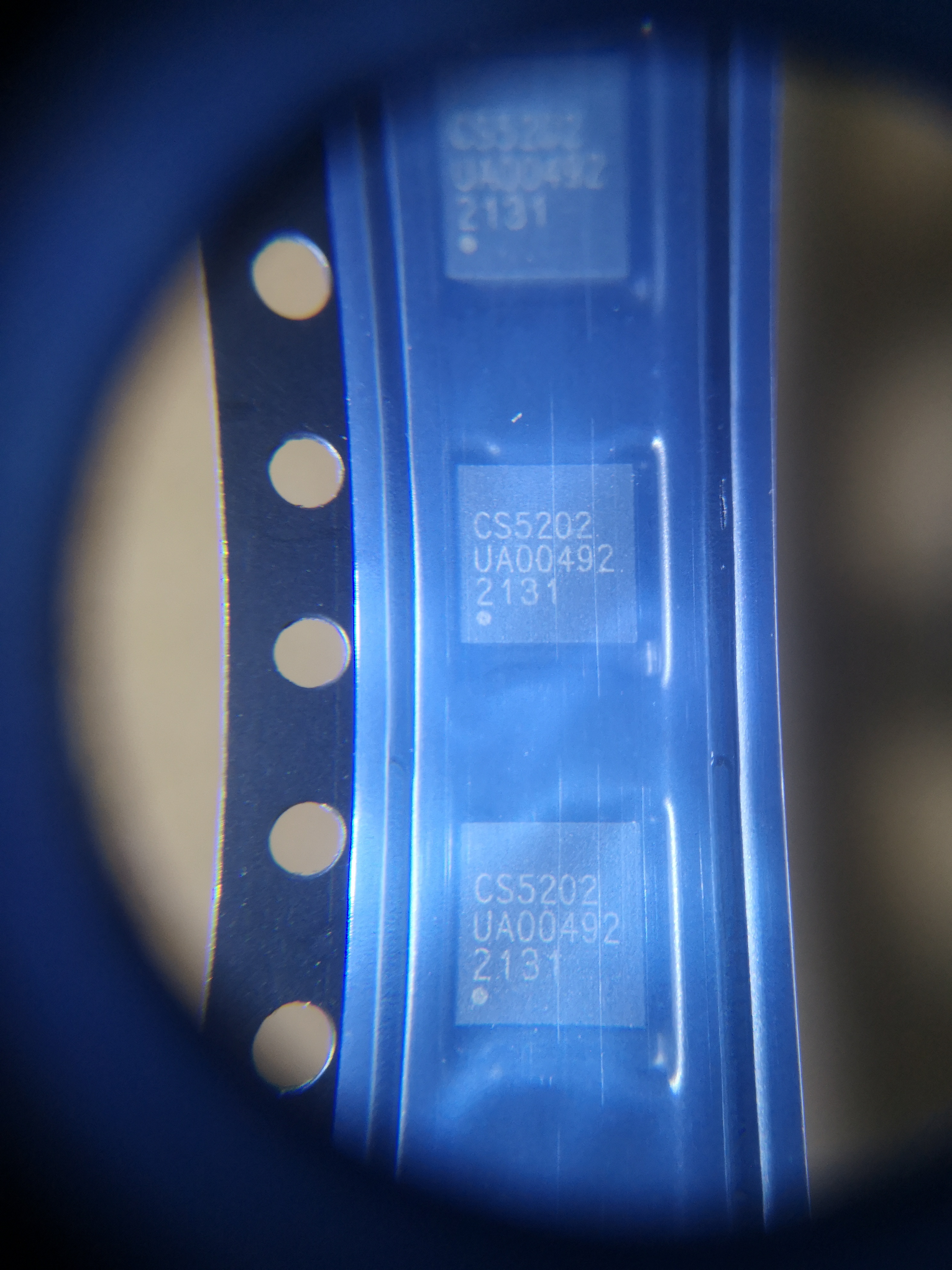

RTD2166是一款DisplayPort埠到VGA轉換器，成本較高，Capstone于2019年推出CS5202，直接Pin to pin兼容替代RTD2166,可用原RTD2166小板框，還可省按20顆外圍小料，成本更優化，目前已被大量知名客戶采用，
RTD2166與CS5202AN比較表
使用CS5202直接Pin to pin貼在RTD2166小板上，可省多達16顆外圍元器件NC不用貼，如下圖：

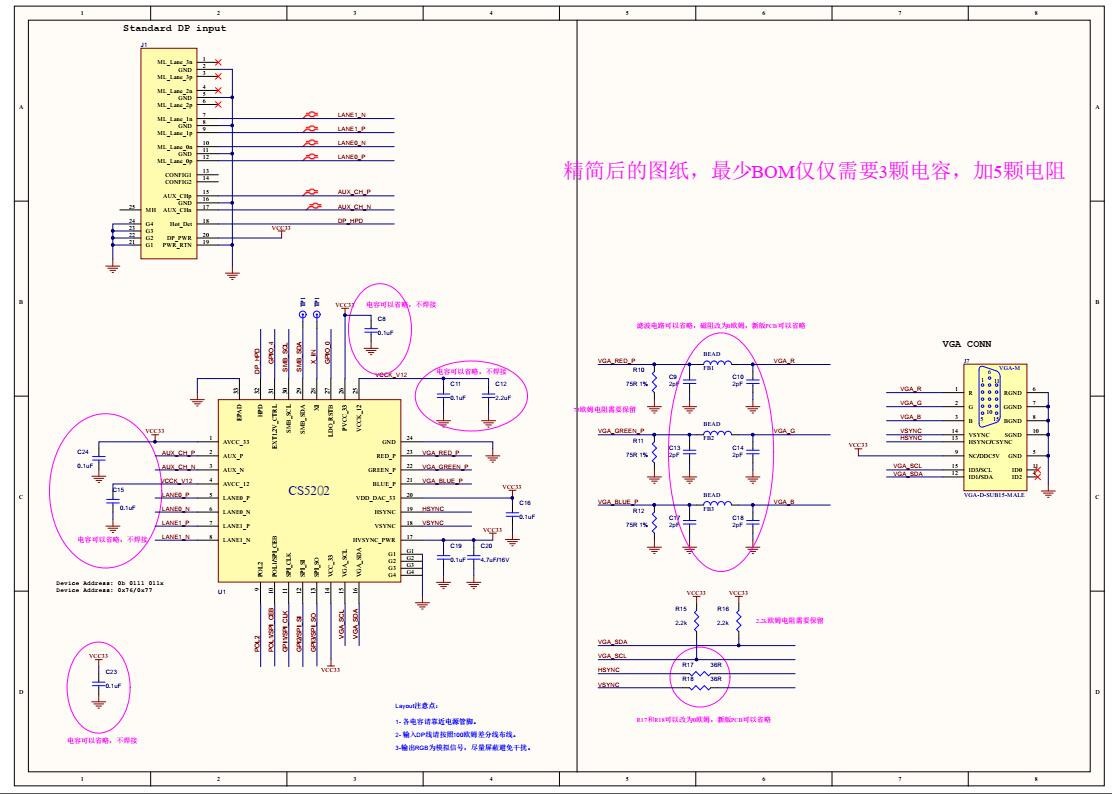

替代RTD2166電路設計原理題參考如下：
