由于熱電偶 價格低廉且測量速度快、范圍大 (從-200℃~+1800℃),在工業現場得到廣泛應用 ,但用熱電偶測溫時必須進行冷端補償，
冷端補償是補償周圍介質溫度波動給溫度測量帶來的誤差，一般補償方法是利用冷端補償器件獲得補償電勢，然后與熱電偶測得的熱電勢相疊加，從而得到真實的電勢，

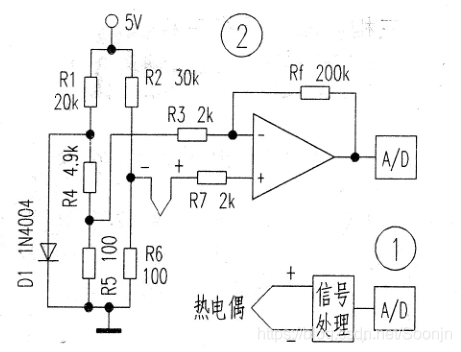

現在很多場合用半導體二極管或三極管的PN結溫度特性作溫度補償，PN結在-100℃~+100℃范圍內，其端電壓與溫度有較理想的線性關系，溫度系數約為2mV/℃，采用二極管作冷端補償時，精度可達0.3℃~0.8℃；采用三極管時，則將基極和集電極連接起來使用，補償精度可達0.05℃~0.20℃，由于熱電偶電勢很低，在進行AD采樣前需要對信號進行調理（如圖1），現在工業現場一般使用的熱電偶型號有S型、R型、B型、K型、N型、E型、J型、T型，國內用量較大的是K型，而國外一般用J型，
先來看 一 下不進行冷端補償時測量所產生的誤差 (以 Κ 型熱 電偶為例)，設冷端置于 0℃ 環境下,用熱端接觸被測物體，假如被物體是開水,溫度 100℃ ,那 么熱端與冷端之間會產生4.096mⅤ 的電勢,依據 K型 熱電偶分度表,查表得到 100℃ (測量值與真實值相吻合)，而實際使用時熱電偶的冷端是處在隨時變化的環境中的,冷 端很難保證 0℃，現在置冷端于 30℃ 環境下 ,把熱端同樣置開水中,結 果熱端與冷端的電勢差變為 2.893mⅤ ，查 Κ 型熱電偶分度表得到 71℃ ,與 真實值相差了 29℃，在多年實踐中,筆 者找到一 種簡單有效的補償方法 ,現 介紹給大家參考，
補償程序 :由 于環境溫度從0℃上升 到 30℃ 導 致 熱 電偶 電 勢 下 降 了⒈203mⅤ ，只要給熱 電偶正端疊加上⒈203mⅤ (或 負端減去 1.203mⅤ ),最終結果就是正確的，因二極管的溫度系數是2mⅤ /℃ ,從 0℃到30℃ 二 極管的端電壓變化了60mⅤ ,而熱電偶只需 1.203mⅤ的 補 償 ，60mV/1.203mV≈50倍 ,即把二極管的端電壓變化減小到 l/50,方法很簡單，電阻分壓只要 R5/(R4+R5)=50即可，以 “ Κ”型熱電耦為例見圖 2,測量范圍 -50℃~900℃ ，
