一、前言
本文介紹用安信可ESP32-G開發板制作一個路由器，有兩種玩法;
- ESP32無線連接路由器后開啟熱點，周圍的智能設備連接其熱點后即可聯網，下稱中繼路由器；
- ESP32通過網線接入網口后開啟熱點，周圍的智能設備連接其熱點后即可聯網，下稱以太網路由器，
二、中繼路由器

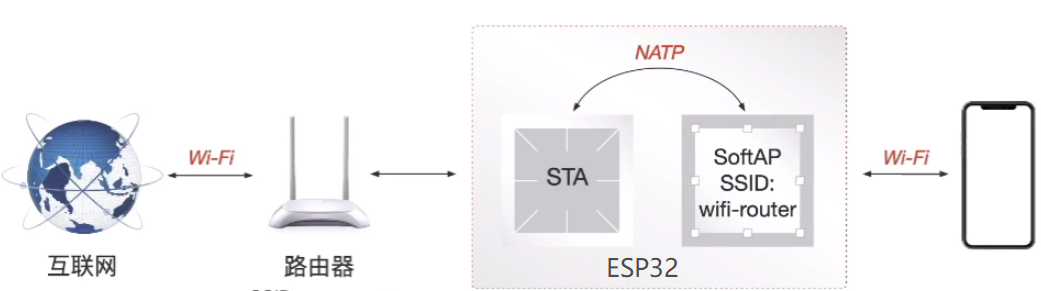

中繼路由器連接無線連接WiFi信號后發出熱點，其他設備連接器熱點就可以上網了，實際上用到的電路只需要模組+電源就可以了，作業示意圖如下：

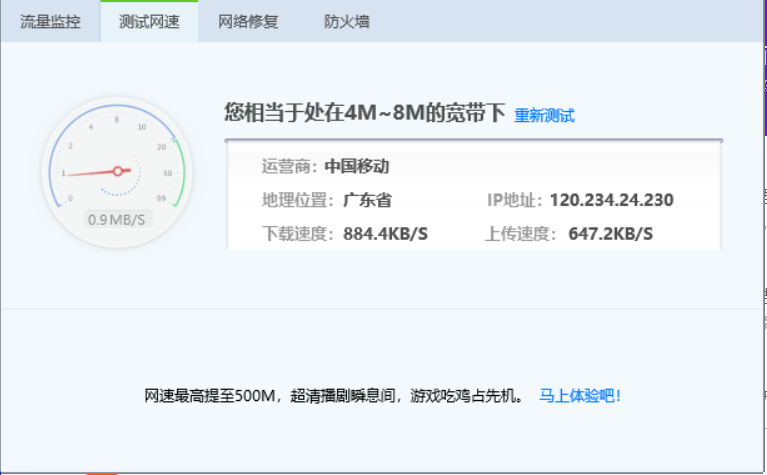

電腦連接上中繼路由的熱點簡單測驗了下網速，這個網速用來娛樂估計不太夠，但是用作網關給其他物聯網設備聯網那就足夠了，
三、以太網路由器

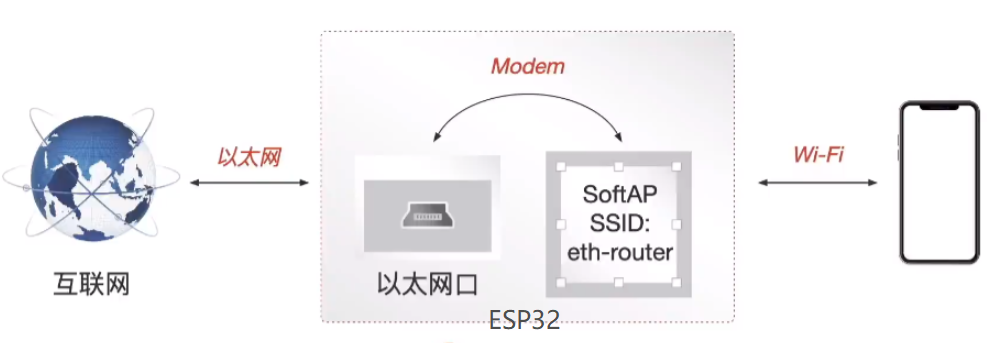

以太網路由器連接網線后開啟熱點，其他設備連上其熱點就可以上網了，連接網線需要用到一個以太網PHY層芯片，ESP32-G用的是LAN8720A，原理圖請戳：https://docs.ai-thinker.com/_media/esp32-g_v1.2_20200907.pdf

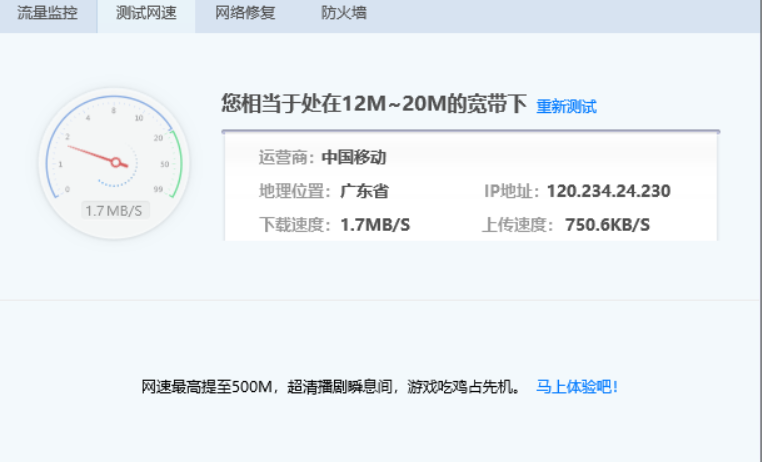

同樣我們電腦連接上以太網路由器的熱點測驗了下網速，網速還是可以的，
四、原始碼及使用方法
ESP-IDF版本：release/v4.3 分支；
ESP-IDF環境搭建：
linux環境：https://aithinker.blog.csdn.net/article/details/107044339
windows環境:https://aithinker.blog.csdn.net/article/details/112515456
搭建好ESP-IDF環境后克隆本教程原始碼到ESP-IDF目錄下即可，
原始碼獲取：https://gitee.com/chencong_cc/ESP32-TestDemo/tree/master/aithinker-router
使用方法：
如果需要用到以太網路由器應用場景，需要在menuconfig里面設定一下：

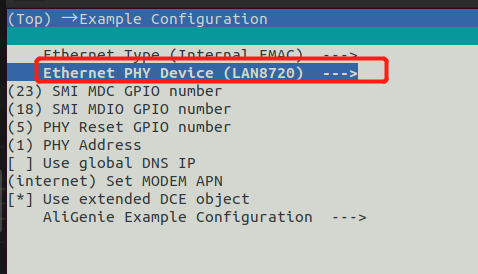

Ethernet PHY Device選擇LAN8720

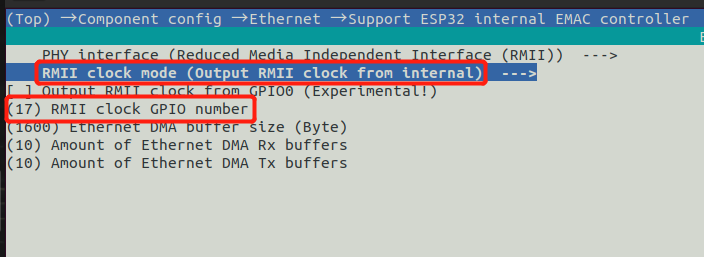

時鐘選擇GPIO17
短按SW1按鍵（GPIO34）切換中繼路由器、以太網路由器兩種應用場景，切換完成后長按SW1按鍵3秒確認切換，
