前言
本人自制了一款stm32核心板，正好要做測驗各個功能是否正常使用，借此機會出個教程，供小白從零開始學習，后面會在芯片里面移植freertos系統內核以及鴻蒙系統內核等做測驗，單片機入門必點燈 ！！！
展示
電路原理圖設計
用了模塊分立思想做的原理圖，高內聚低耦合

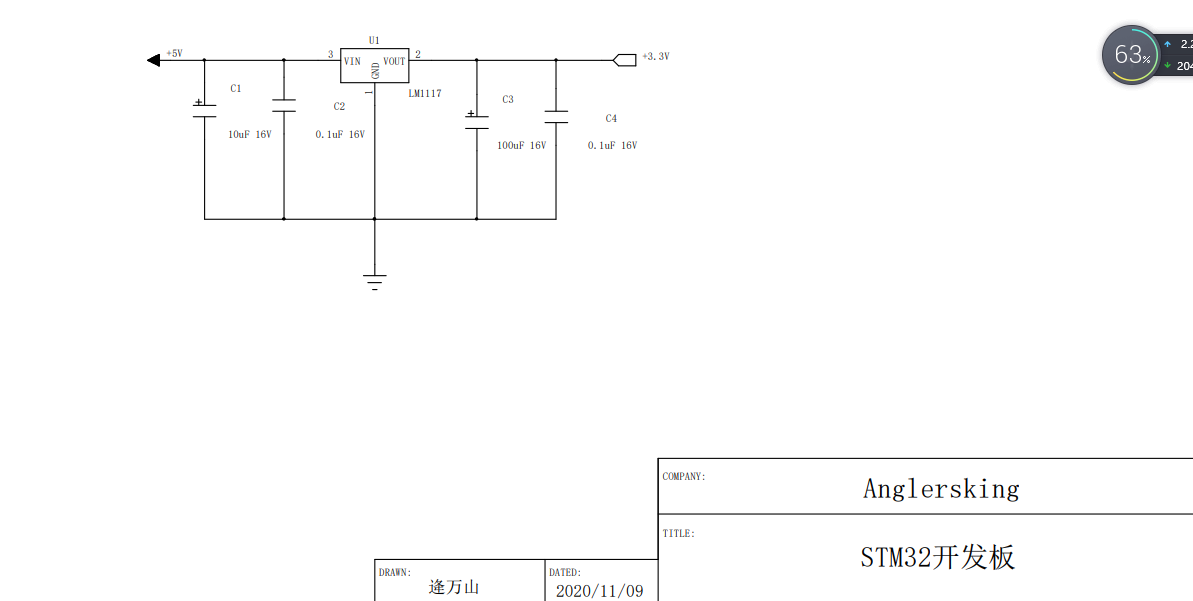

電源部分

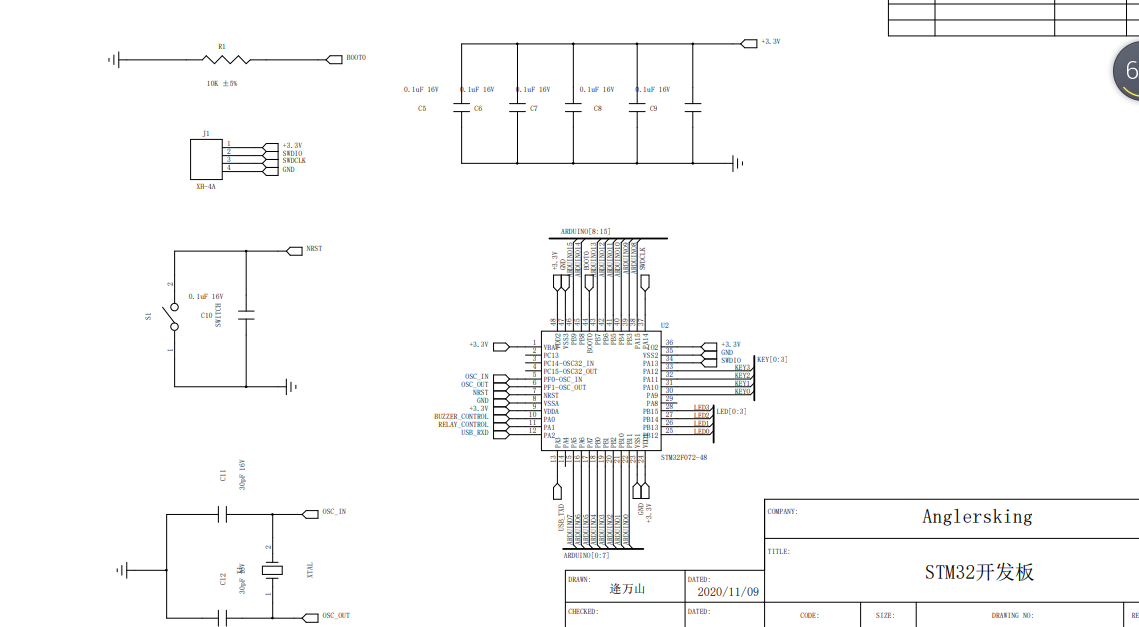

MCU部分

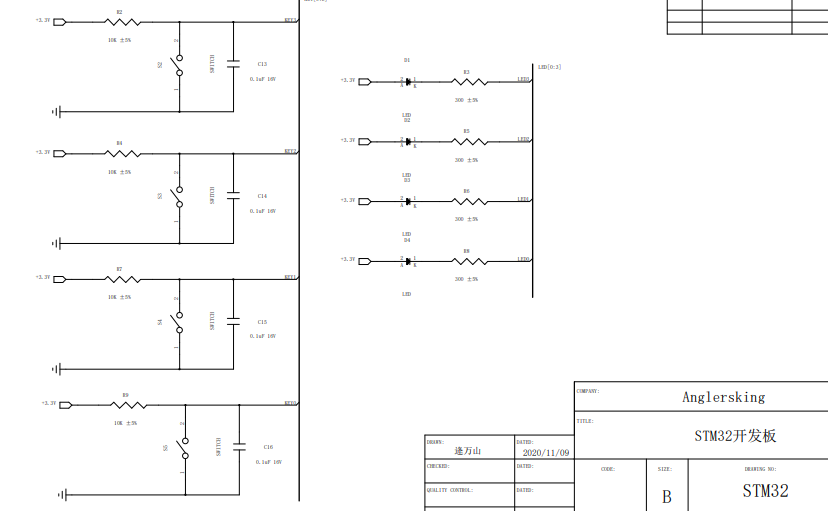

按鍵LED部分

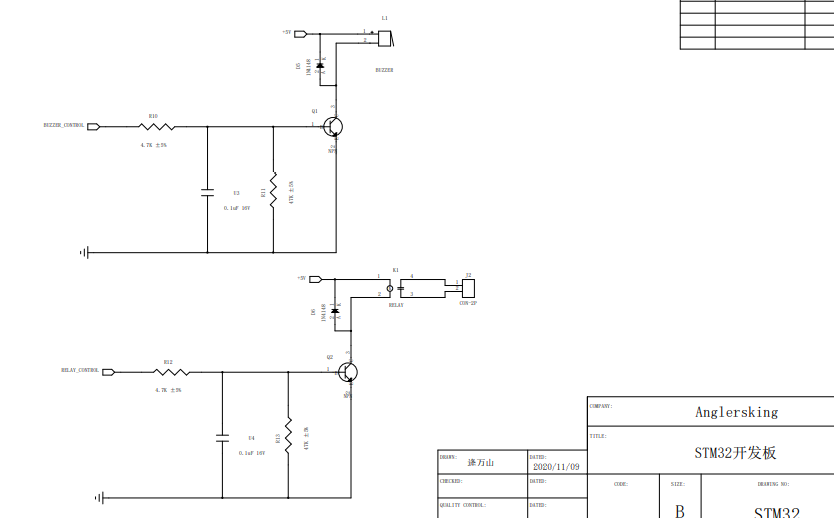

蜂鳴器繼電器外設

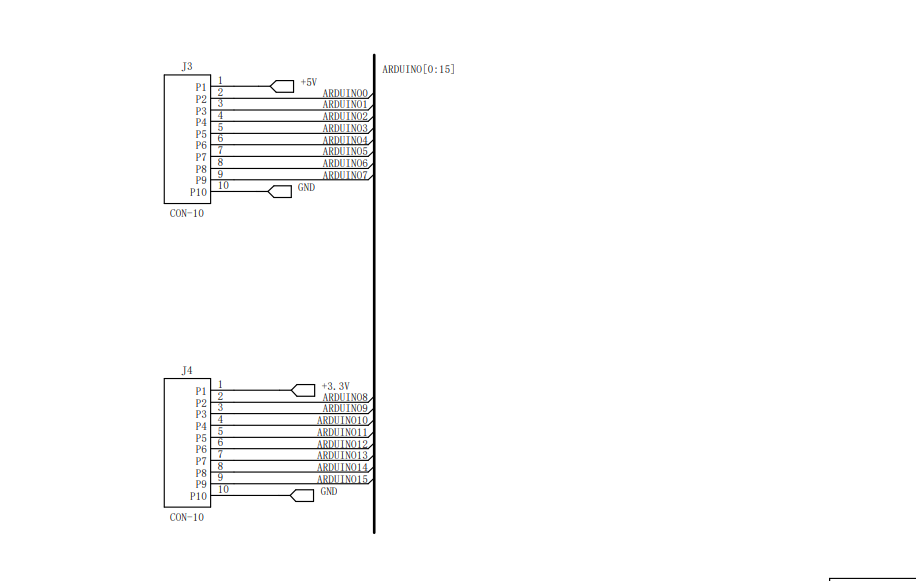

排針

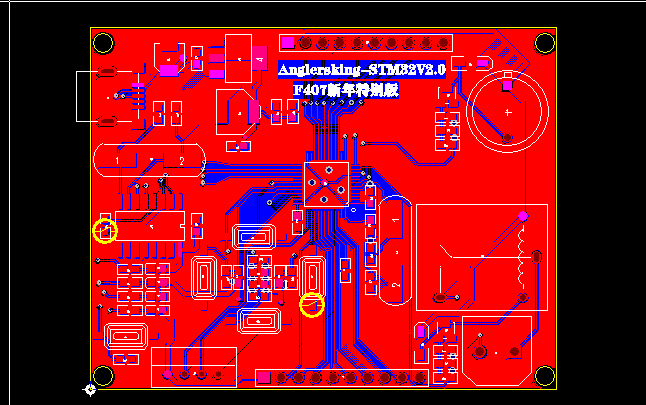

PCB設計
比較簡單的兩層板，我還自制了一個6層板樹莓派，后期可能會出做板子的教程，

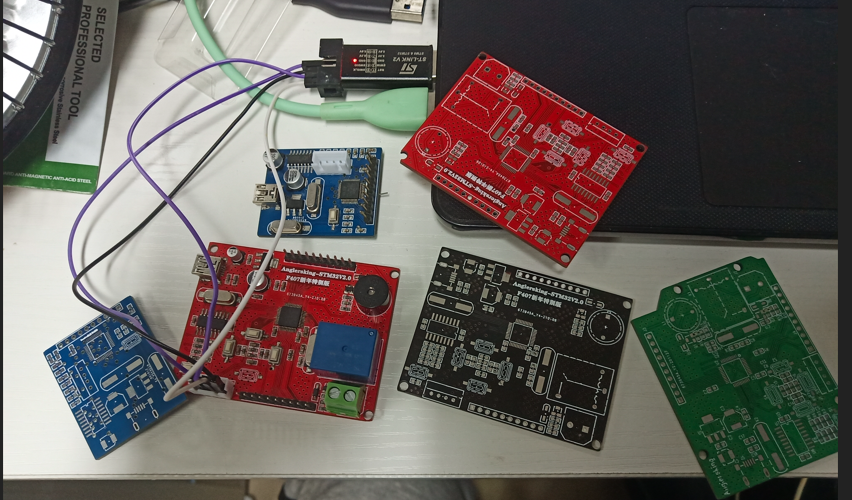

物體圖
所需軟體
1.KEIL5 ARM版，別下成51的，官網下就行

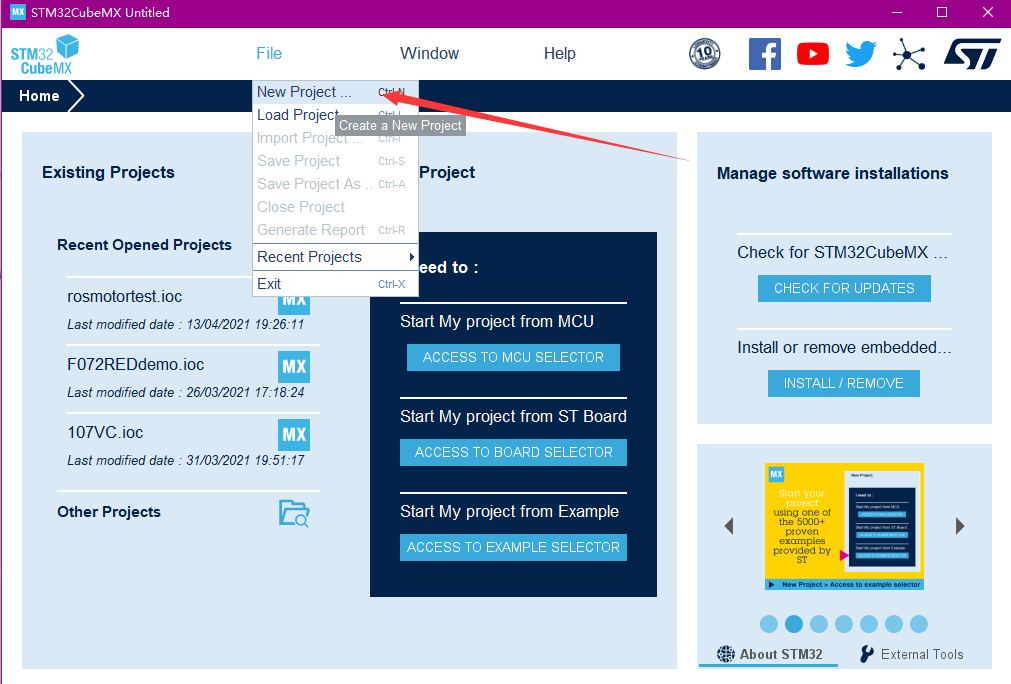

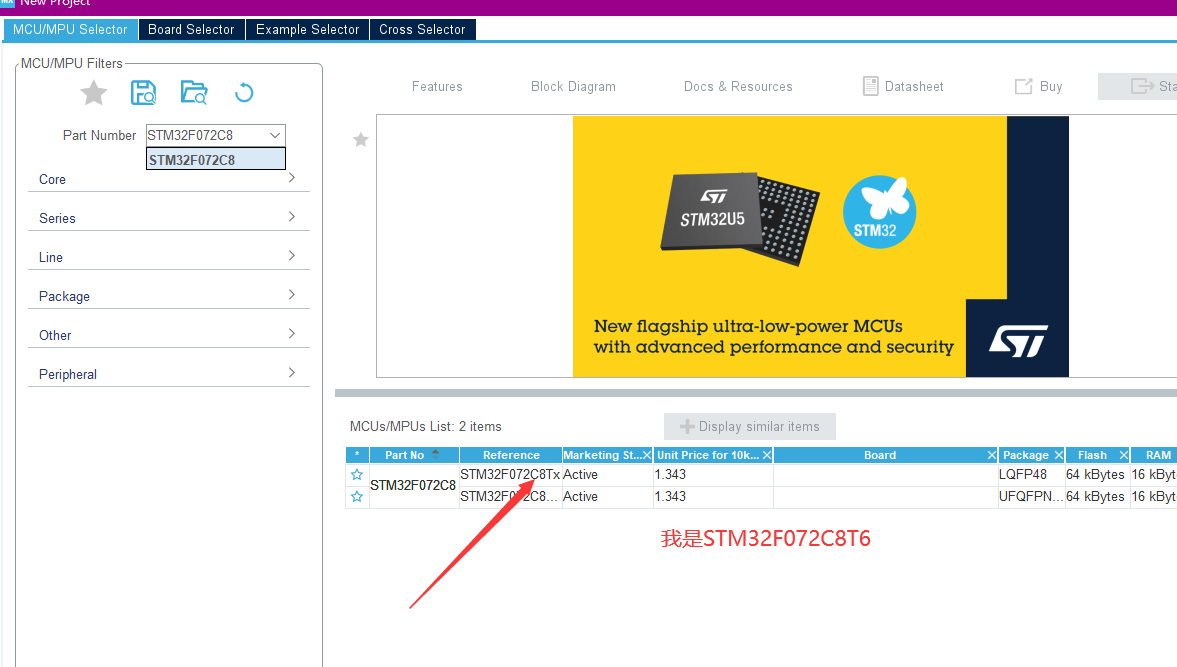

2.CUBEMAX：STM32初始化代碼生成工具，對小白比較友善，也可以下里面用暫存器，比較方便
點亮led燈測驗開始
寫的是暫存器版本+庫函式版本

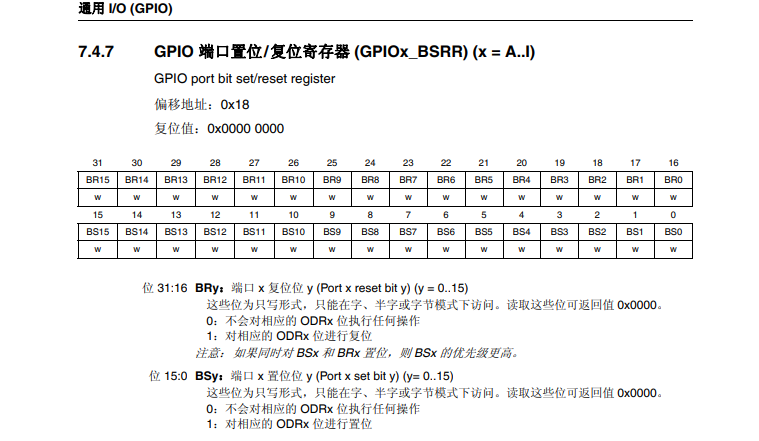

查看資料手冊得知暫存器
BSRR高16位低電平
低16位高電平

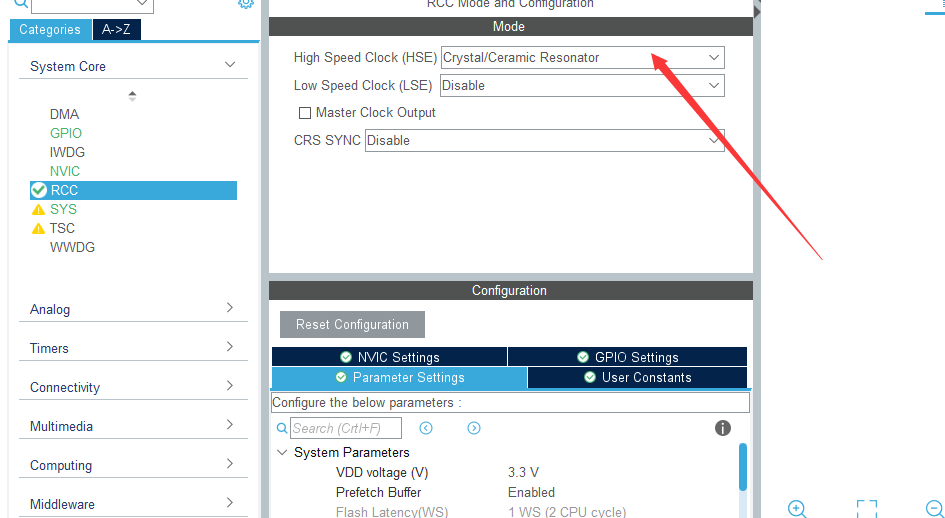

配置時鐘源選擇外部時鐘

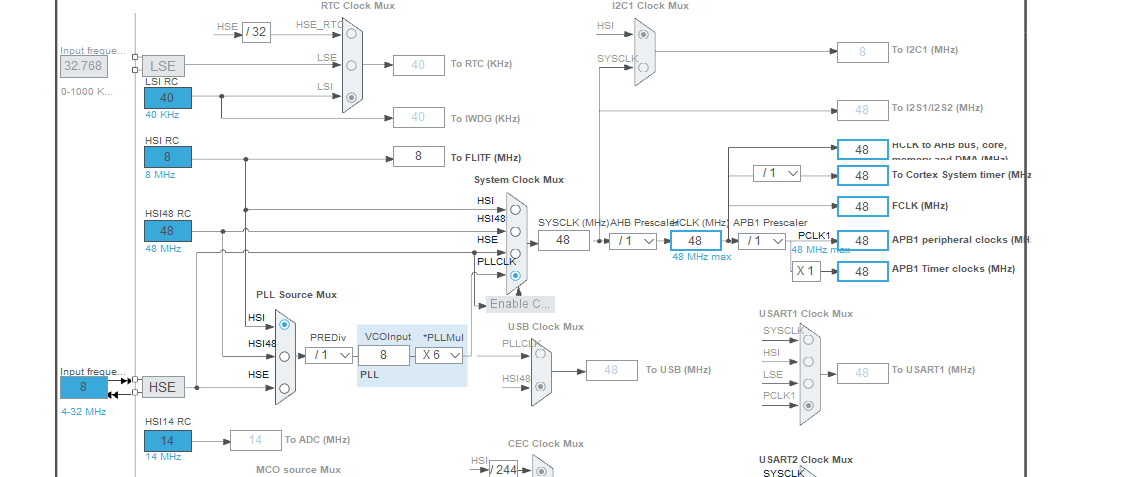

配置時鐘樹，配置成最大值最佳配置

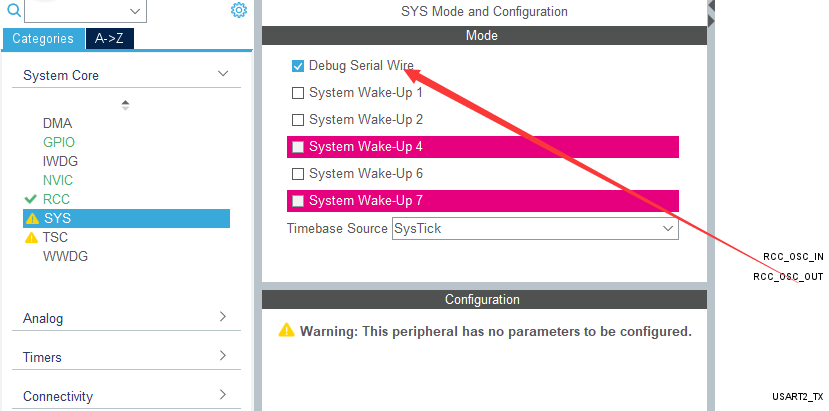

打開STLINK除錯，防止下載程式完程式死鎖，后面會說怎么解決死鎖
while (1)
{
GPIOB->BSRR=(1<<12)|(1<<13)|(1<<14)|(1<<15);//置位輸出高電平，燈熄滅
GPIOF->BSRR=(1<<28);//復位燈1點亮
HAL_Delay(1000);
GPIOF->BSRR=(1<<12)|(1<<13)|(1<<14)|(1<<15);//置位輸出高電平，燈熄滅
HAL_Delay(1000);
GPIOF->BSRR=(1<<29);//復位燈2點亮
HAL_Delay(1000);
GPIOF->BSRR=(1<<12)|(1<<13)|(1<<14)|(1<<15);//置位輸出高電平，燈熄滅
HAL_Delay(1000);
GPIOF->BSRR=(1<<30);//復位燈3點亮
HAL_Delay(1000);
GPIOF->BSRR=(1<<12)|(1<<13)|(1<<14)|(1<<15);//置位輸出高電平，燈熄滅
HAL_Delay(1000);
GPIOF->BSRR=(1<<31);//復位燈4點亮
HAL_Delay(1000);
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
}
HAL庫函式版本
int main(void)
{
/* USER CODE BEGIN 1 */
/* USER CODE END 1 */
/* MCU Configuration--------------------------------------------------------*/
/* Reset of all peripherals, Initializes the Flash interface and the Systick. */
HAL_Init();
/* USER CODE BEGIN Init */
/* USER CODE END Init */
/* Configure the system clock */
SystemClock_Config();
/* USER CODE BEGIN SysInit */
/* USER CODE END SysInit */
/* Initialize all configured peripherals */
MX_GPIO_Init();
MX_USART2_UART_Init();
/* USER CODE BEGIN 2 */
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_12|GPIO_PIN_13|GPIO_PIN_14|GPIO_PIN_15,GPIO_PIN_SET);
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_15,GPIO_PIN_RESET);
//printf("light on\n");
HAL_Delay(200);
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_14,GPIO_PIN_RESET);
HAL_Delay(200);
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_13,GPIO_PIN_RESET);
HAL_Delay(200);
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_12,GPIO_PIN_RESET);
HAL_Delay(200);
/* USER CODE END 2 */
/* Infinite loop */
/* USER CODE BEGIN WHILE */
while (1)
{
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_15,GPIO_PIN_RESET);
//printf("light on\n");
HAL_Delay(200);
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_15,GPIO_PIN_SET);
HAL_Delay(200);
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_14,GPIO_PIN_RESET);
HAL_Delay(200);
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_14,GPIO_PIN_SET);
HAL_Delay(200);
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_13,GPIO_PIN_RESET);
HAL_Delay(200);
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_13,GPIO_PIN_SET);
HAL_Delay(200);
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_12,GPIO_PIN_RESET);
HAL_Delay(200);
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_12,GPIO_PIN_SET);
HAL_Delay(200);
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
}
/* USER CODE END 3 */
}

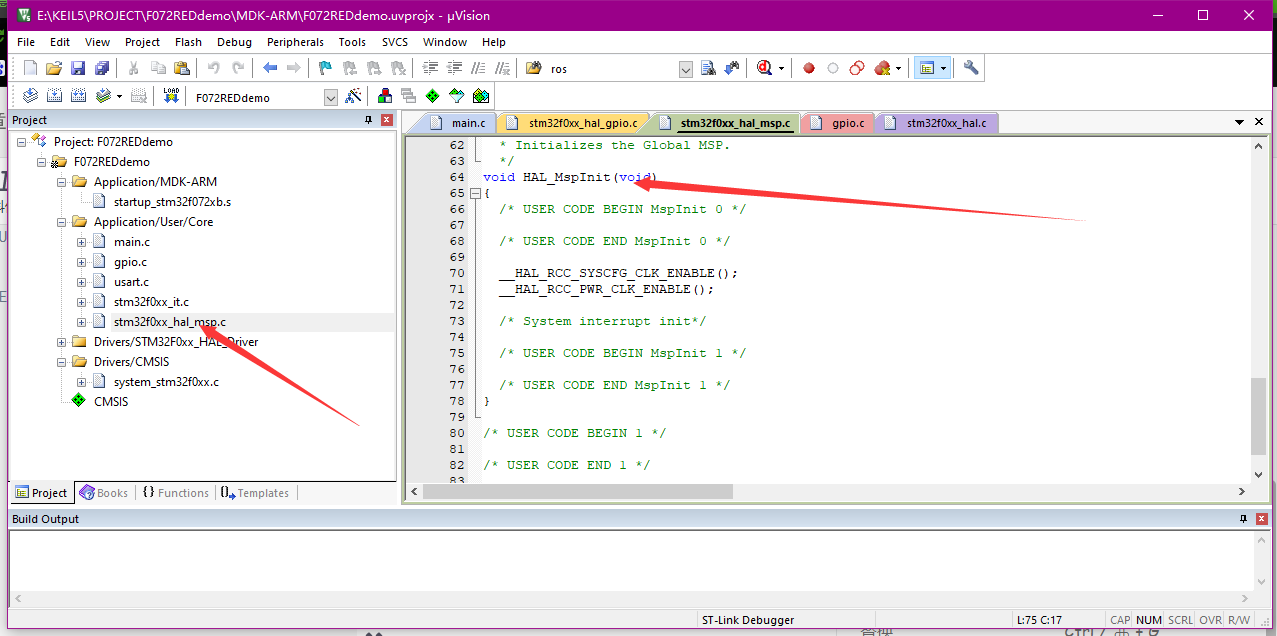

注意：不打開除錯功能里面會出現個下載一次程式就禁止下載的函式，需要boot0復位清除flash我打開除錯功能了，所以沒出現鎖死函式，可以做一下對比，注釋掉鎖死函式就可，在下面檔案里，

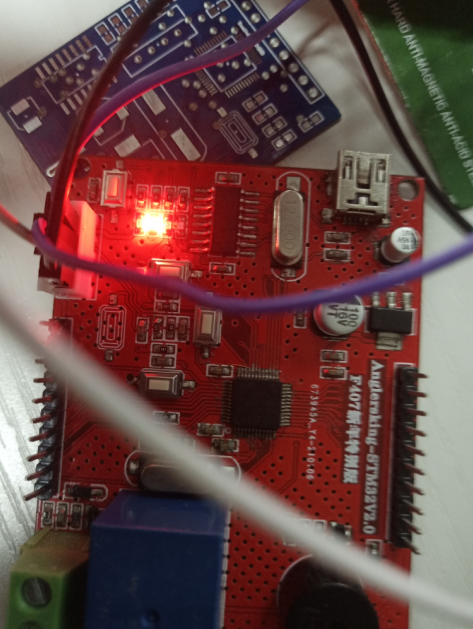

效果演示
點燈學會了可以干什么
控制繼電器，蜂鳴器，電閘，水泵，電機，開關，燈泡，洗衣機，電風扇，，，非常多，設備控制的基礎
