兩個Arduino之間SPI通信仿真
1、SPI介紹
串行外設介面 ( Serial Peripheral Interface，SPI) 是用于短距離通信的同步串行通信介面規范，主要用于嵌入式系統，該介面由摩托羅拉在 1980 年代中期開發，并已成為事實上的標準，典型應用包括安全數字卡和液晶顯示幕，

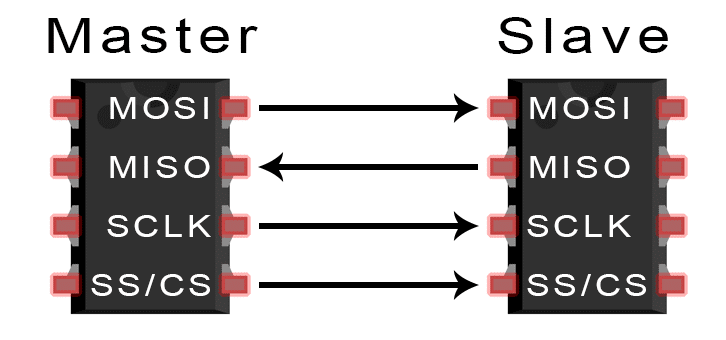

SPI 設備使用主從架構以全雙工模式通信，通常與單個主設備（盡管某些 Atmel 設備支持根據外部 (SS) 引腳動態更改角色），主（控制器）設備發起用于讀取和寫入的幀，通過使用單獨的芯片選擇 (CS)，有時稱為從選擇 (SS) 線進行選擇，可以支持多個從設備，
有時 SPI 被稱為四線串行總線，與三線、兩線和單線串行總線形成對比， SPI 可以準確地描述為同步串行介面，[1] 但它不同于同步串行介面 (SSI) 協議，后者也是一種四線同步串行通信協議， SSI 協議采用差分信號，僅提供單一的單工通信通道，對于任何給定的事務，SPI 是單主多從通信，
SPI是許多不同設備使用的通用通信協議， 例如，SD 卡模塊、RFID 讀卡器模塊和 2.4 GHz 無線發射器/接收器都使用 SPI 與微控制器進行通信，
SPI 的一項獨特優勢是可以不間斷地傳輸資料， 可以在
