雙階段（候選框提取、分類分開進行）
RCNN->Fast RCNN ->Faster RCNN->Mask-RCNN

單階段
yolov1（2016cvpr）->ssd(2016 eccv oral)->yolov2（2017cvpr）->retinanet(focal loss)->yolov3（2018arvix）

研一在雁棲湖的時候有門課要求看一系列的論文并且寫成ppt的形式，
當時主要看了目標檢測方面的論文，有很多地方沒理解，
最近有時間又回顧了一遍有一些新的想法，在這里記錄一下，

對目標檢測不熟悉的朋友可以先看博客最后的基礎知識部分，主要包括資料增強，IOU，NMS，mAP，

圖片來自參考文獻[1]

RCNN系列

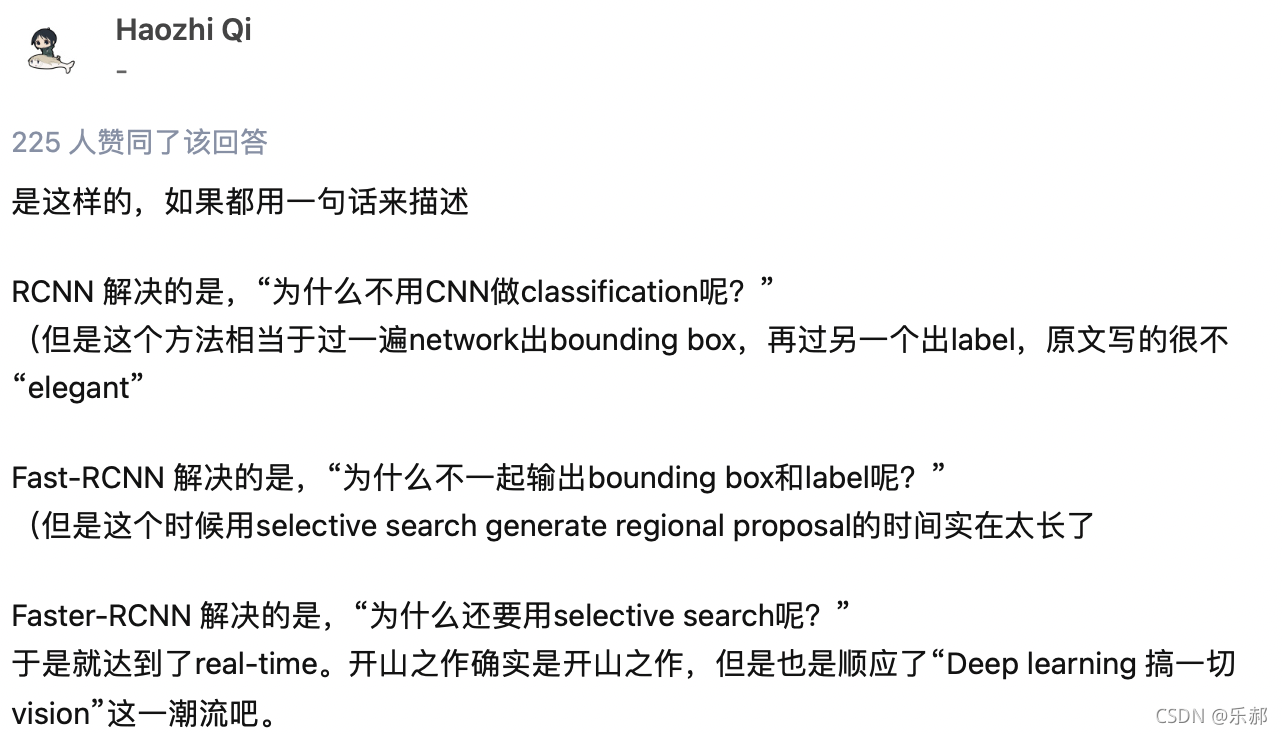

多階段目標檢測系列了解的少一點，知乎上看見有人對每篇文章都用一句話總結的不錯，搬運一波，

https://www.zhihu.com/question/35887527

補充一個

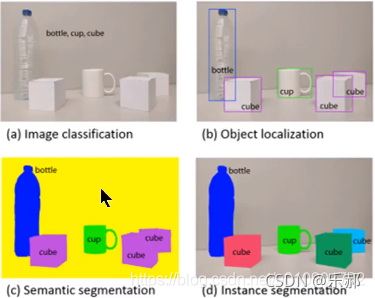

Mask-RCNN解決的是，“為什么不進一步做實體分割”
于是何愷明嘗試在Faster-RCNN的基礎之上實作了實體分割，我理解實體分割相當于細粒度目標檢測，

下面是一些我自己覺得RCNN系列中值得注意的地方

1）Faster RCNN 去掉了selective search ，可以端到端的進行訓練，但是如果分4步進行訓練的話精度會提升，

2）Faster RCNN 和 SSD 中位置損失使用Smooth L1 loss，yolo系列使用L2 loss，猜測是因為yolov2對位置資訊使用了新的編碼方式，將邊界框中心點約束在當前cell中，

3）Mask-RCNN中的ROIAlign代替ROIPooling，我理解ROIAlign相當于亞像素級別的ROIPooling

yolo系列

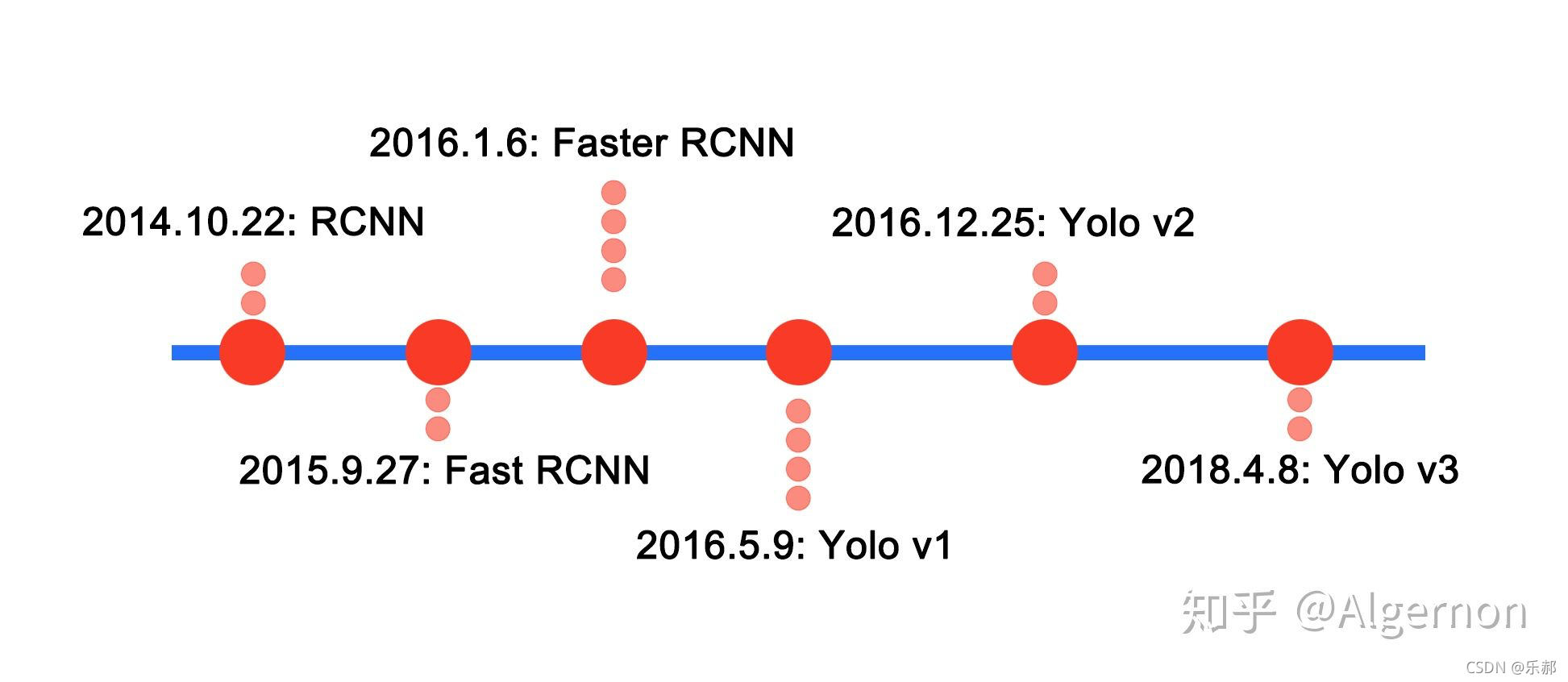

發表的時間順序
yolov1->ssd->yolov2->retinanet(focal loss)->yolov3

相對于R-CNN系列的"看兩眼"(候選框提取與分類)
YOLO只需要You Only Look Once
YOLO統一為一個回歸問題，最后輸出時的confidence值，這個值決定了前景和背景，
這樣做明顯加快了速度，但是缺少了單獨提取前景的網路region proposal net，

使得正負樣本不平衡問題比較嚴重，yolov1中有無object的box對confidence預測的權重不同在一定程度上緩解這個問題
后續的focal loss也是針對正負樣本不平衡問題以及難樣本挖掘問題（類似faster-rcnn的OHEM）

yolov1

You Only Look Once:Unified, Real-Time Object Detection

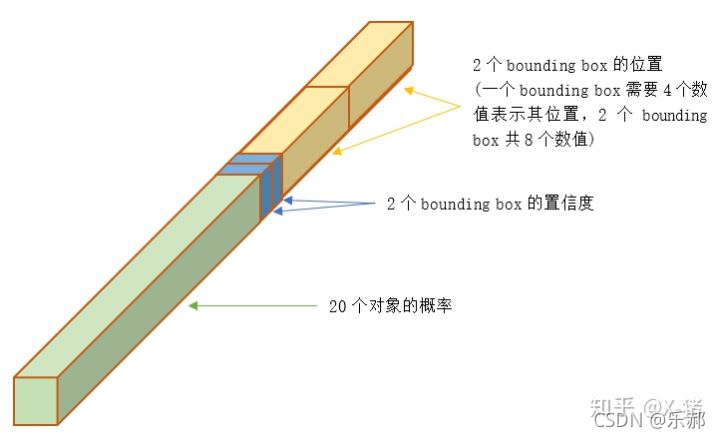

最終輸出的張量大小：7x7x((4+1)*2+20)
7x7個grid
2個box

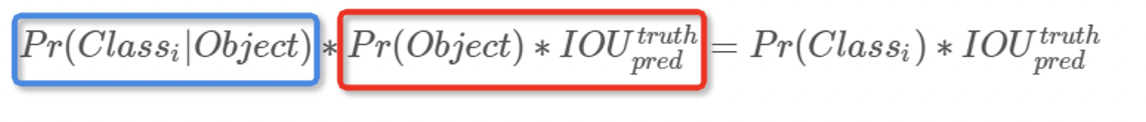

每個box xyhw4個值以及confidence（紅色部分）共5個值
每個grid預測20種類別的置信度（藍色部分）


圖片來自參考文獻[2]

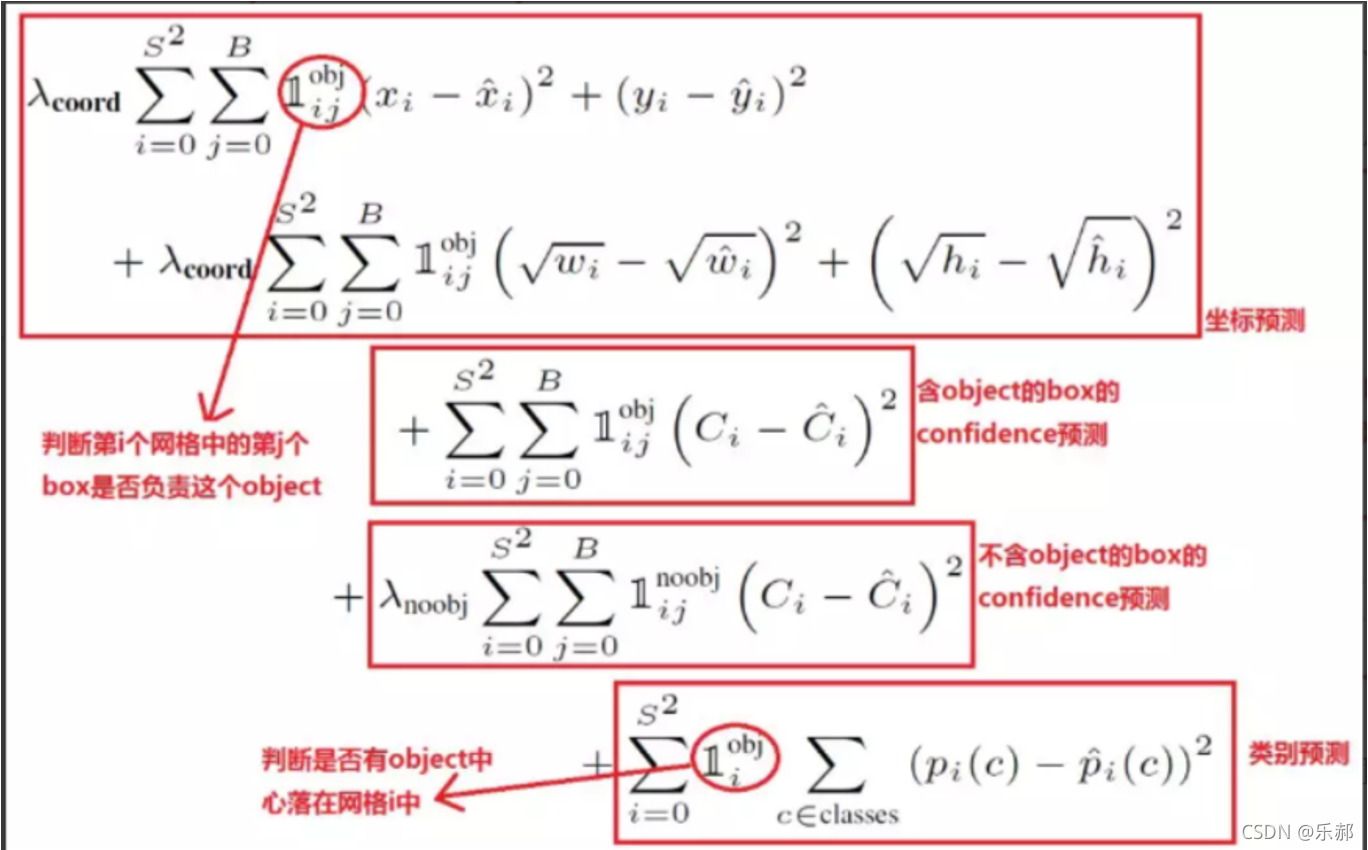

損失函式如下：
均為L2 loss

優點：
1）YOLO統一為一個回歸問題，最后輸出時的confidence值，這個值決定了前景和背景，
2）坐標預測，減少大框占的loss比例，這里對 [w,h] 在損失函式中的處理分別取了根號，緩解尺寸不平衡問題，
3)loss里面針對有無物體loss weight不同，也算是平衡正負樣本

缺點：
1）每個grid只能檢測一類物體中的一個物體，遇到密集物體，物體占畫面比較低時，recall會比較低，
2）存在全鏈接層，只能單尺度訓練

yolov2

YOLO9000: Better, Faster, Stronger

優點
1）引入了anchor box 代替了全鏈接層
a)可以多尺寸訓練模型
b)每一個grid 可以預測一類物體中的多個物體
2）將訓練資料集中的矩形框全部拿出來，用kmeans聚類得到先驗框的寬和高，
3）多層softmax，充分利用標簽之間的相關性資訊，多次求解條件概率，
4）坐標預測：將邊界框中心點約束在當前cell中，使用sigmoid函式處理偏移值，使得模型穩定，
5）引入Passthrough layer 多個尺寸下檢測目標框，緩解小尺寸物體的識別效果不佳的問題， ssd里面也有相似的操作，

tips:
多尺寸訓練模型指的是輸入的圖片尺寸可以不同，
多個尺寸下檢測目標框指的是在不同的感知野下做目標檢測，可以同時檢測出較大的物體以及較小的物體，

缺點
1）單標簽預測，
2）小物體檢測效果不好，

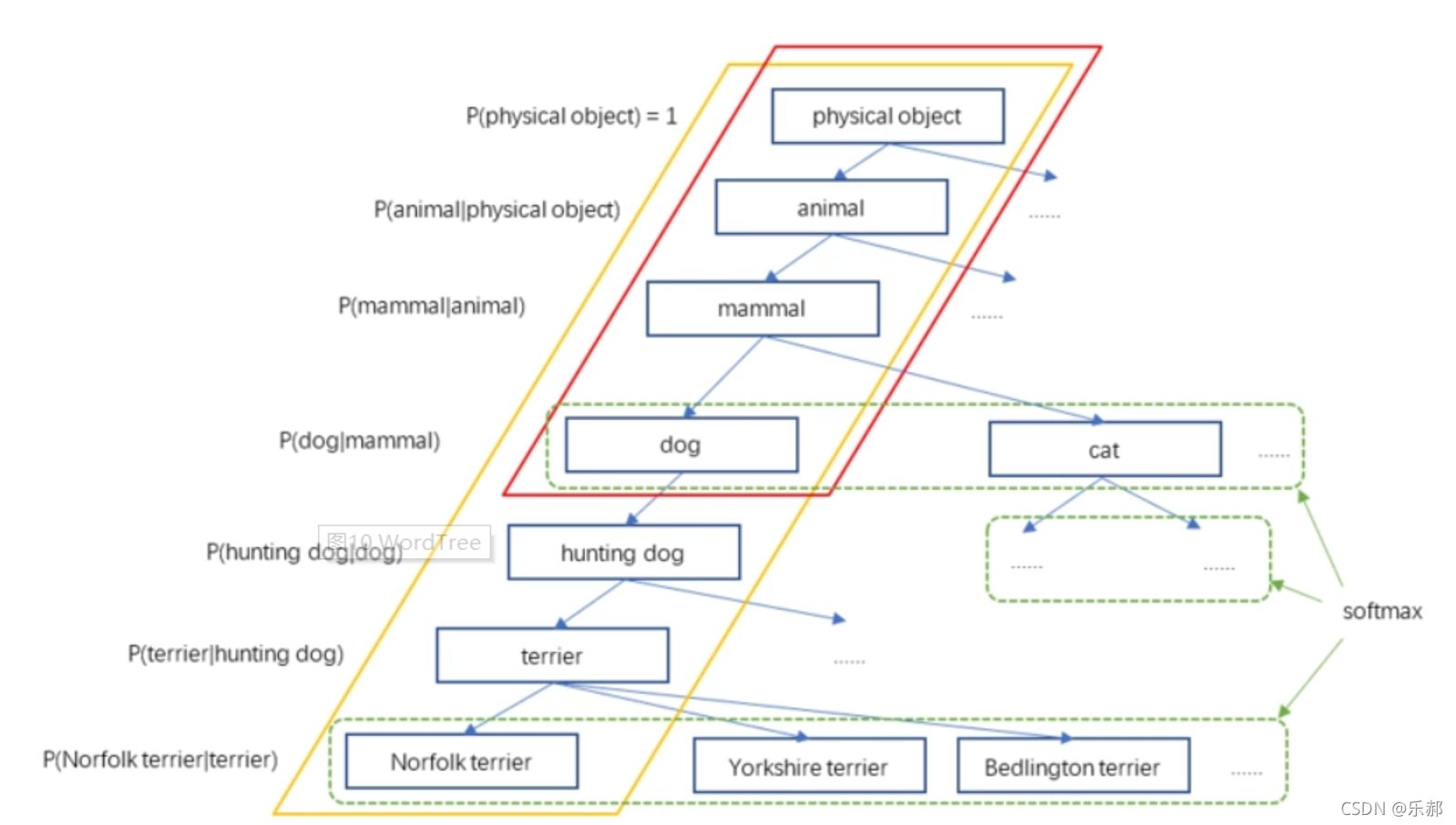

多次計算條件概率
下圖的softmax指的是進行了多次softmax計算

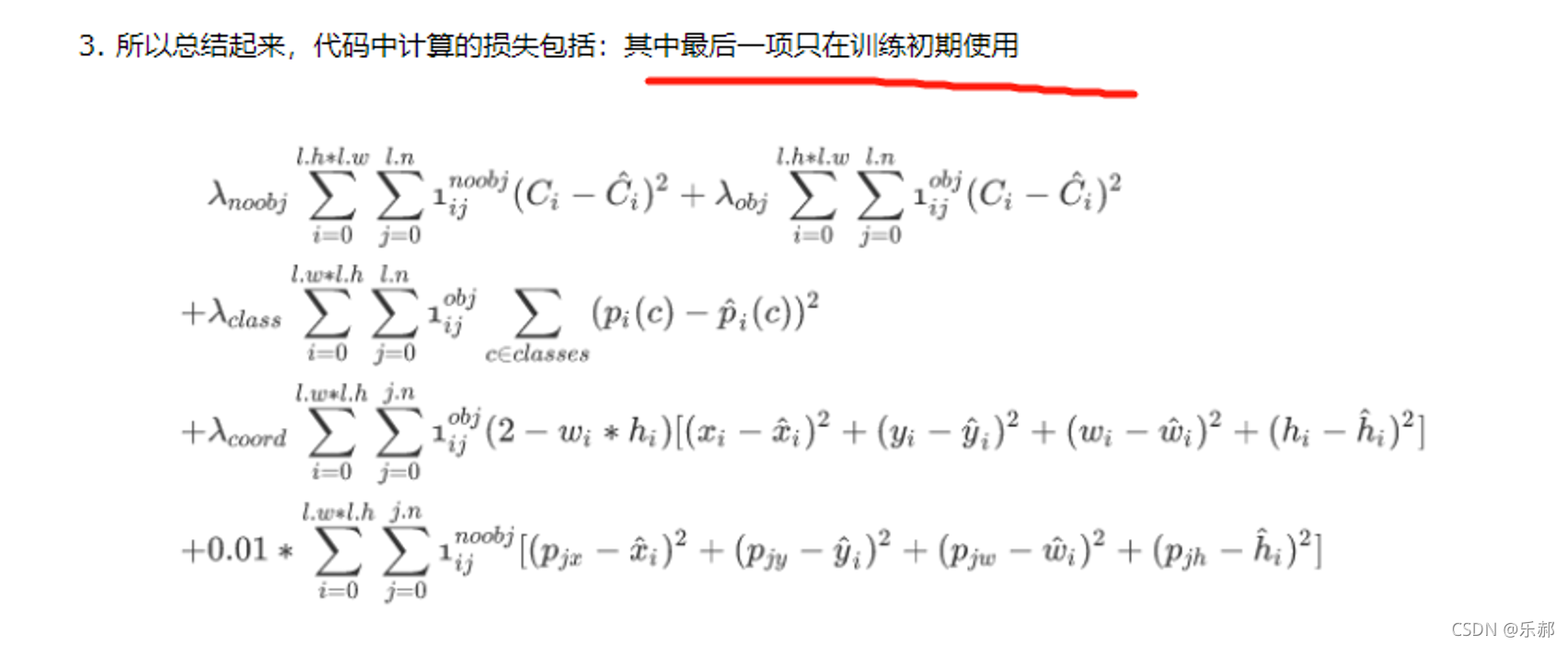

yolov2的損失函式如下：
類別損失類似yolov1里面針對有無物體loss weight不同，有助于平衡正負樣本
[w,h]的預測部分通過（2-wh）緩解尺寸不平衡問題，（yolov2修改了xywh的預測方式）

yolov3

1）單標簽->多標簽
bceloss+sigmoide->L2+softmax
谷歌的open image論文中有提到過imagenet資料集中存在大量圖片不止有一個標簽，但是只打了一個標簽的情況，

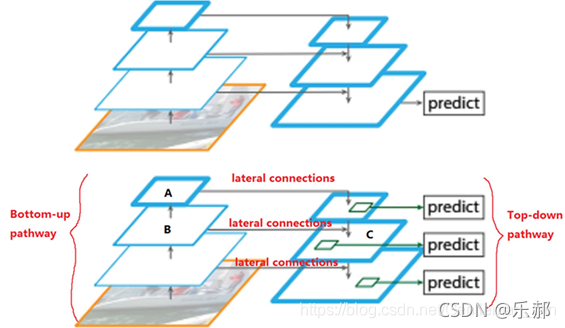

2）多尺度特征融合FPR
yolov2中的Passthrough的升級版，有點類似resnet，unet，
在多個尺度下進行目標檢測，

以輸入影像為416416為例，YOLOv2中一張圖片需要預測13135=845個邊界框，而YOLOv3中需要預測（1313+2626+5252）*3=10647個邊界框，

RetinaNet(focal loss)

Focal Loss for Dense Object Detection

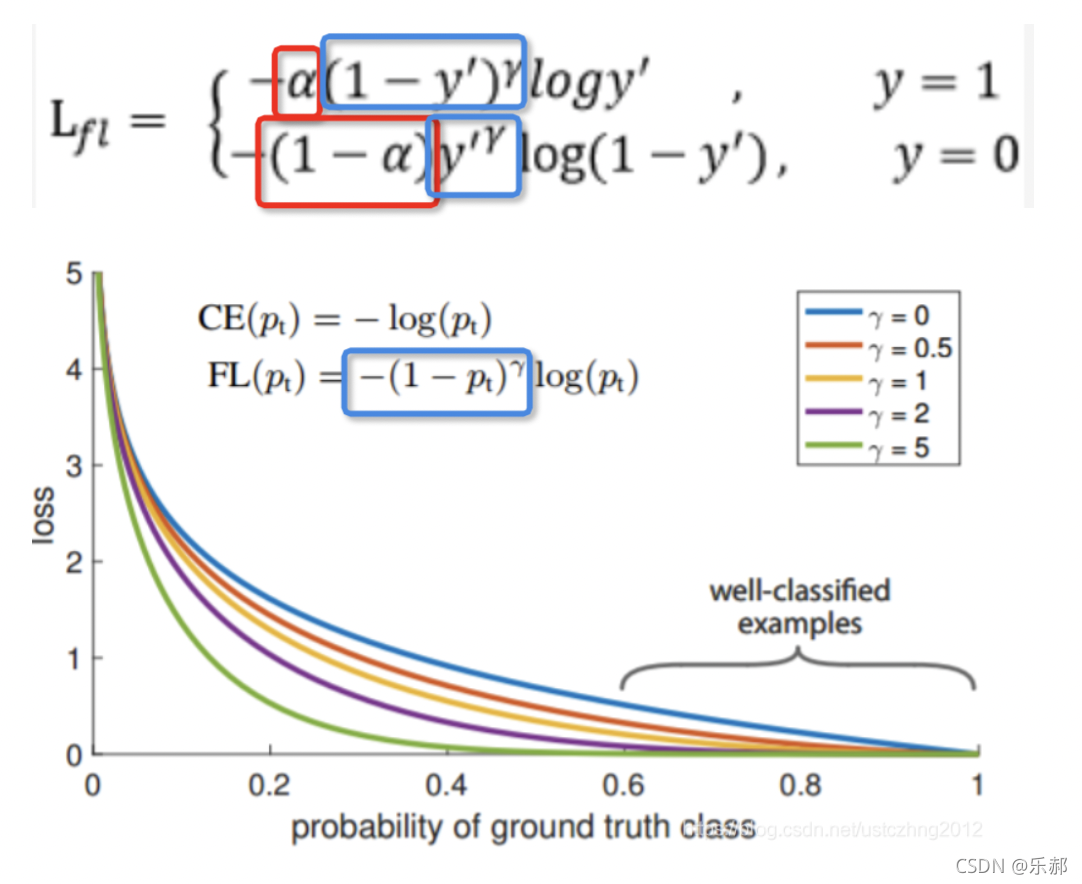

下圖的紅色部分用來緩解正負樣本不平衡的問題，
對正樣本設定更改的權重，通常為0.25，

下圖的藍色部分用來進行難樣本挖掘，類似Faster RCNN中的OHEM（online hard example mining），
預測概率越高的目標，可信度越高，需要更少的關注，

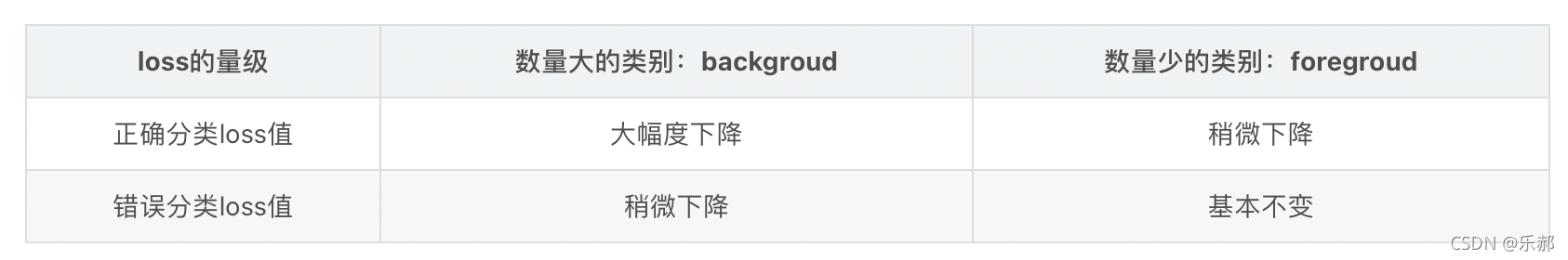

focal loss帶來的變化

圖片來自參考文獻[3]

基礎知識

資料增強

目標檢測中的資料增強是比較復雜，每一次改變影像同時也要考慮boxes的資訊，
比起目標分類更加局限性，比如翻轉，左右翻轉一般影響不大，但上下翻轉造成的影響就截然不同，
參考資料
https://www.freesion.com/article/6083573650/

iou 交集/并集

目標檢測和影像分割都往往用到iou，miou等概念，
miou：對各個類別的IOU進行平均，
手寫iou計算
def bb_intersection_over_union(boxA, boxB):
boxA = [int(x) for x in boxA]
boxB = [int(x) for x in boxB]
xA = max(boxA[0], boxB[0])
yA = max(boxA[1], boxB[1])
xB = min(boxA[2], boxB[2])
yB = min(boxA[3], boxB[3])
interArea = max(0, xB - xA + 1) * max(0, yB - yA + 1)
boxAArea = (boxA[2] - boxA[0] + 1) * (boxA[3] - boxA[1] + 1)
boxBArea = (boxB[2] - boxB[0] + 1) * (boxB[3] - boxB[1] + 1)
iou = interArea / float(boxAArea + boxBArea - interArea)
return iou

上述代碼之所以很多地方需要+1，是因為這里的0->1的距離指的是[0,1]中一共有多少個像素，即像素0和像素1，共2個像素，

參考資料
https://blog.csdn.net/weixin_42135399/article/details/101025941

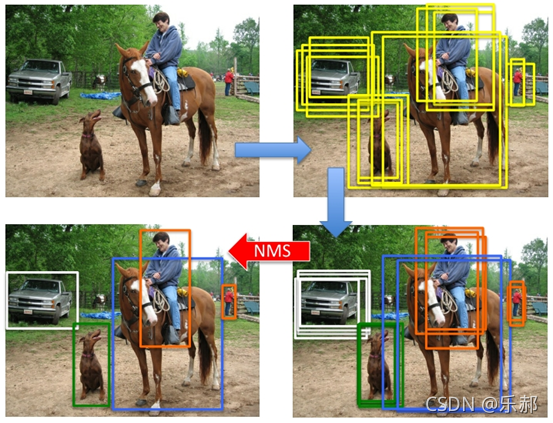

非極大值抑制—NMS（Non-Maximum Suppression）

解決的問題：
檢測出的目標框太多，有很多重復的框，同一物體對應多個框，應該只保留置信度比較高的一個，
（不同類的目標框不構成競爭關系，不會因此被洗掉）
視頻邊緣檢測的方法中似乎也用到了NMS，

所謂非極大值抑制：
先假設有6個輸出的矩形框(即proposal_clip_box)，根據分類器類別分類概率做排序，從小到大分別屬于車輛的概率(scores)分別為A、B、C、D、E、F，
(1)從最大概率矩形框F開始，分別判斷A~E與F的重疊度IOU是否大于某個設定的閾值;
(2)假設B、D與F的重疊度超過閾值，那么就扔掉B、D；并標記第一個矩形框F，是我們保留下來的，
(3)從剩下的矩形框A、C、E中，選擇概率最大的E，然后判斷E與A、C的重疊度，重疊度大于一定的閾值，那么就扔掉；并標記E是我們保留下來的第二個矩形框，
就這樣一直重復，找到所有被保留下來的矩形框，

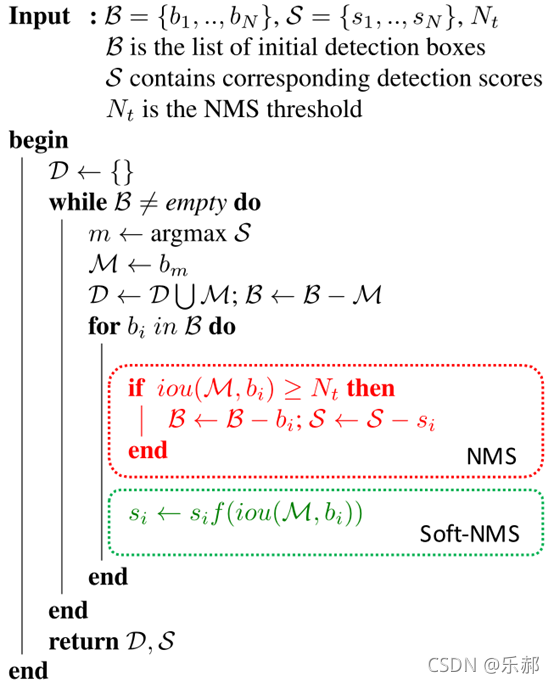

soft NMS
soft NMS演算法：
NMS演算法直接洗掉IOU過大的框太絕對了，IOU過大降低置信度即可，
和NMS只差一行代碼，
大致思路為：
M為當前得分最高框，bi 為待處理框，bi 和M的IOU越大，bi 的得分si 就下降的越厲害，

更進一步還有softer NMS，暫時沒有詳細了解，

參考資料
https://www.cnblogs.com/makefile/p/nms.html
https://zhuanlan.zhihu.com/p/89426063

mAP

P：準確率

AP ：不同召回率上的平均precision
單單一個precision不足以衡量系統的好壞，于是引入了AP（Average Precision）——不同召回率上的平均precision，
mAP：所有類別的AP平均值
參考資料
https://zhuanlan.zhihu.com/p/37910324

參考資料
[1] https://zhuanlan.zhihu.com/p/70387154
[2] https://www.cnblogs.com/ywheunji/p/10808989.html
[3] https://blog.csdn.net/wwwhp/article/details/83317738
