IMAGE_DOS_HEADER結構是面對于16位程式的.現在大部分程式都是32或者64位的. 32或者64位的程式僅使用其中兩個成員.

IMAGE_DOS_HEADER

結構及成員含義如下:

//大小為: 0x40(64)位元組

#define IMAGE_DOS_SIGNATURE                 0x5A4D      // MZ

typedef struct _IMAGE_DOS_HEADER {      // DOS .EXE header
    WORD   e_magic;                     // MZ標記 0x5a4d
    WORD   e_cblp;                      // 最后(部分)頁中的位元組數
    WORD   e_cp;                        // 檔案中的全部和部分頁數
    WORD   e_crlc;                      // 重定位表中的指標數
    WORD   e_cparhdr;                   // 頭部尺寸以段落為單位
    WORD   e_minalloc;                  // 所需的最小附加段
    WORD   e_maxalloc;                  // 所需的最大附加段
    WORD   e_ss;                        // 初始的SS值(相對偏移量)
    WORD   e_sp;                        // 初始的SP值
    WORD   e_csum;                      // 補碼校驗值
    WORD   e_ip;                        // 初始的IP值
    WORD   e_cs;                        // 初始的SS值
    WORD   e_lfarlc;                    // 重定位表的位元組偏移量
    WORD   e_ovno;                      // 覆寫號
    WORD   e_res[4];                    // 保留字
    WORD   e_oemid;                     // OEM識別符號(相對m_oeminfo)
    WORD   e_oeminfo;                   // OEM資訊
    WORD   e_res2[10];                  // 保留字
    LONG   e_lfanew;                    // NT頭(PE標記)相對于檔案的偏移地址
  } IMAGE_DOS_HEADER, *PIMAGE_DOS_HEADER;

e_magic: 該成員為MZ標記(DOS系統開發人員中一個人的名字),用于判斷是否為可執行檔案,如果此值不是0x5a4d程式將不會正常啟動 .

e_lfanew: 該成員中存盤的值為IMAGE_NT_HEADERS結構的偏移,加上檔案頭來定位IMAGE_NT_HEADERS結構.

IMAGE_DOS_HEADER結構之后的資料和IMAGE_NT_HEADERS結構之前的資料為垃圾值編譯器填充稱為DOS_STUB,可隨意修改,不會影響程式正常運行.

通過十六進制編輯器查看可執行檔案在硬碟時資料:

通過代碼查看IMAGE_DOS_HEADER結構資料:

讀取檔案代碼:

PVOID FileToMem(IN PCHAR szFilePath, OUT LPDWORD dwFileSize)
{
	//打開檔案
	FILE* pFile = fopen(szFilePath, "rb");
	if (!pFile)
	{
		printf("FileToMem fopen Fail \r\n");
		return NULL;
	}

	//獲取檔案長度
	fseek(pFile, 0, SEEK_END);			//SEEK_END檔案結尾
	DWORD Size = ftell(pFile);
	fseek(pFile, 0, SEEK_SET);			//SEEK_SET檔案開頭

	//申請存盤檔案資料緩沖區
	PCHAR pFileBuffer = (PCHAR)malloc(Size);
	if (!pFileBuffer)
	{
		printf("FileToMem malloc Fail \r\n");
		fclose(pFile);
		return NULL;
	}

	//讀取檔案資料
	fread(pFileBuffer, Size, 1, pFile);

	//判斷是否為可執行檔案
	if (*(PSHORT)pFileBuffer != IMAGE_DOS_SIGNATURE)
	{
		printf("Error: MZ \r\n");
		fclose(pFile);
		free(pFileBuffer);
		return NULL;
	}

	if (*(PDWORD)(pFileBuffer + *(PDWORD)(pFileBuffer + 0x3C)) != IMAGE_NT_SIGNATURE)
	{
		printf("Error: PE \r\n");
		fclose(pFile);
		free(pFileBuffer);
		return NULL;
	}

	if (dwFileSize)
	{
		*dwFileSize = Size;
	}

	fclose(pFile);

	return pFileBuffer;
}

輸出檔案代碼:

VOID MemToFile(IN PCHAR szFilePath, IN PVOID pFileBuffer, IN DWORD dwFileSize)
{
	//打開檔案
	FILE* pFile = fopen(szFilePath, "wb");
	if (!pFile)
	{
		printf("MemToFile fopen Fail \r\n");
		return;
	}

	//輸出檔案
	fwrite(pFileBuffer, dwFileSize, 1, pFile);

	fclose(pFile);
}

讀取DOS頭資料代碼:

VOID PrintDosHeader()
{
	//讀取檔案二進制資料
	DWORD dwFileSize = 0;
	PCHAR pFileBuffer = FileToMem(FILE_PATH_IN, &dwFileSize);
	if (!pFileBuffer)
	{
		return;
	}

	PIMAGE_DOS_HEADER pDos = (PIMAGE_DOS_HEADER)pFileBuffer;

	printf("IMAGE_DOS_HEADER.e_magic -> [0x%04x] \r\n", pDos->e_magic);
	printf("IMAGE_DOS_HEADER.e_cblp -> [0x%04x] \r\n", pDos->e_cblp);
	printf("IMAGE_DOS_HEADER.e_cp -> [0x%04x] \r\n", pDos->e_cp);
	printf("IMAGE_DOS_HEADER.e_crlc -> [0x%04x] \r\n", pDos->e_crlc);
	printf("IMAGE_DOS_HEADER.e_cparhdr -> [0x%04x] \r\n", pDos->e_cparhdr);
	printf("IMAGE_DOS_HEADER.e_minalloc -> [0x%04x] \r\n", pDos->e_minalloc);
	printf("IMAGE_DOS_HEADER.e_maxalloc -> [0x%04x] \r\n", pDos->e_maxalloc);
	printf("IMAGE_DOS_HEADER.e_ss -> [0x%04x] \r\n", pDos->e_ss);
	printf("IMAGE_DOS_HEADER.e_sp -> [0x%04x] \r\n", pDos->e_sp);
	printf("IMAGE_DOS_HEADER.e_csum -> [0x%04x] \r\n", pDos->e_csum);
	printf("IMAGE_DOS_HEADER.e_ip -> [0x%04x] \r\n", pDos->e_ip);
	printf("IMAGE_DOS_HEADER.e_cs -> [0x%04x] \r\n", pDos->e_cs);
	printf("IMAGE_DOS_HEADER.e_lfarlc -> [0x%04x] \r\n", pDos->e_lfarlc);
	printf("IMAGE_DOS_HEADER.e_ovno -> [0x%04x] \r\n", pDos->e_ovno);

	for (size_t i = 0; i < 4; i++)
	{
		printf("IMAGE_DOS_HEADER.e_res[%d] -> [0x%04x] \r\n", i, pDos->e_res[i]);
	}

	printf("IMAGE_DOS_HEADER.e_oemid -> [0x%04x] \r\n", pDos->e_oemid);
	printf("IMAGE_DOS_HEADER.e_oeminfo -> [0x%04x] \r\n", pDos->e_oeminfo);

	for (size_t i = 0; i < 10; i++)
	{
		printf("IMAGE_DOS_HEADER.e_res2[%d] -> [0x%04x] \r\n", i, pDos->e_res2[i]);
	}

	printf("IMAGE_DOS_HEADER.e_lfanew -> [0x%08x] \r\n", pDos->e_lfanew);
}

測驗抹除除e_magic,e_lfanew 以外的資料觀察程式是否可以正常執行:

#include "Tools.h"

int main()
{
  //讀取檔案二進制資料
  DWORD dwFileSize = 0;
  PVOID pFileBuffer = FileToMem(FILE_PATH_IN, &dwFileSize);

  //抹除IMAGE_DOS_HEADER垃圾資料
  memset((PCHAR)pFileBuffer + 2, 0, 0x3A);


  //將二進制資料輸出到檔案
  MemToFile(FILE_PATH_OUT, pFileBuffer, dwFileSize);

  return 0;
}

程式正常運行

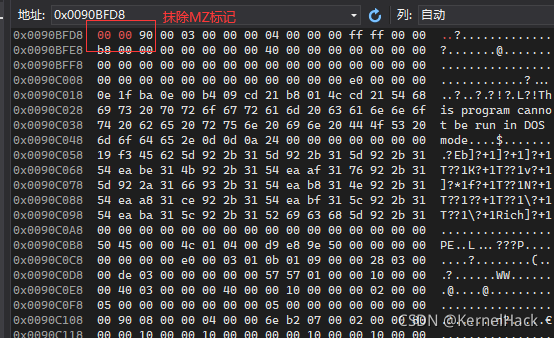

測驗抹除e_magic觀察程式是否可以正常執行:

#include "Tools.h"

int main()
{
  //讀取檔案二進制資料
  DWORD dwFileSize = 0;
  PCHAR pFileBuffer = FileToMem(FILE_PATH_IN, &dwFileSize);

  memset(pFileBuffer, 0, 2);

  //將二進制資料輸出到檔案
  MemToFile(FILE_PATH_OUT, pFileBuffer, dwFileSize);

  return 0;
}

程式運行失敗

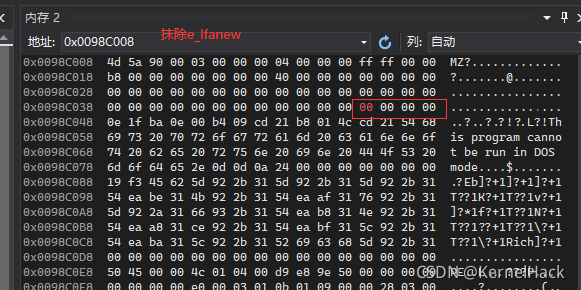

測驗抹除e_lfanew 觀察程式是否可以正常執行:

#include "Tools.h"

int main()
{
  //讀取檔案二進制資料
  DWORD dwFileSize = 0;
  PCHAR pFileBuffer = FileToMem(FILE_PATH_IN, &dwFileSize);

  memset(pFileBuffer + 0x3C, 0, 4);

  //將二進制資料輸出到檔案
  MemToFile(FILE_PATH_OUT, pFileBuffer, dwFileSize);

  return 0;
}

程式運行失敗

測驗抹除垃圾資料觀察程式是否可以正常執行:

#include "Tools.h"

int main()
{
  //讀取檔案二進制資料
  DWORD dwFileSize = 0;
  PCHAR pFileBuffer = FileToMem(FILE_PATH_IN, &dwFileSize);

  PIMAGE_DOS_HEADER pDos = (PIMAGE_DOS_HEADER)pFileBuffer;
  memset(pFileBuffer + sizeof(IMAGE_DOS_HEADER), 0, pDos->e_lfanew - sizeof(IMAGE_DOS_HEADER));

  //將二進制資料輸出到檔案
  MemToFile(FILE_PATH_OUT, pFileBuffer, dwFileSize);

  return 0;
}

程式正常運行

通過代碼測驗可以得出結論:IMAGE_DOS_HEADER中除e_magic,e_lfanew成員外均可修改,不會影響程式正常運行.DOS_STUB資料同樣可以隨意更改.
