一、魚眼相機概述

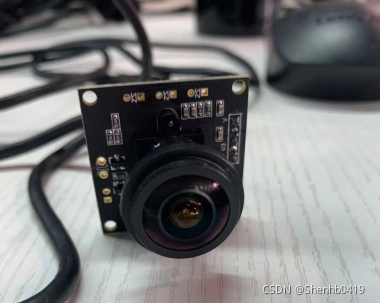

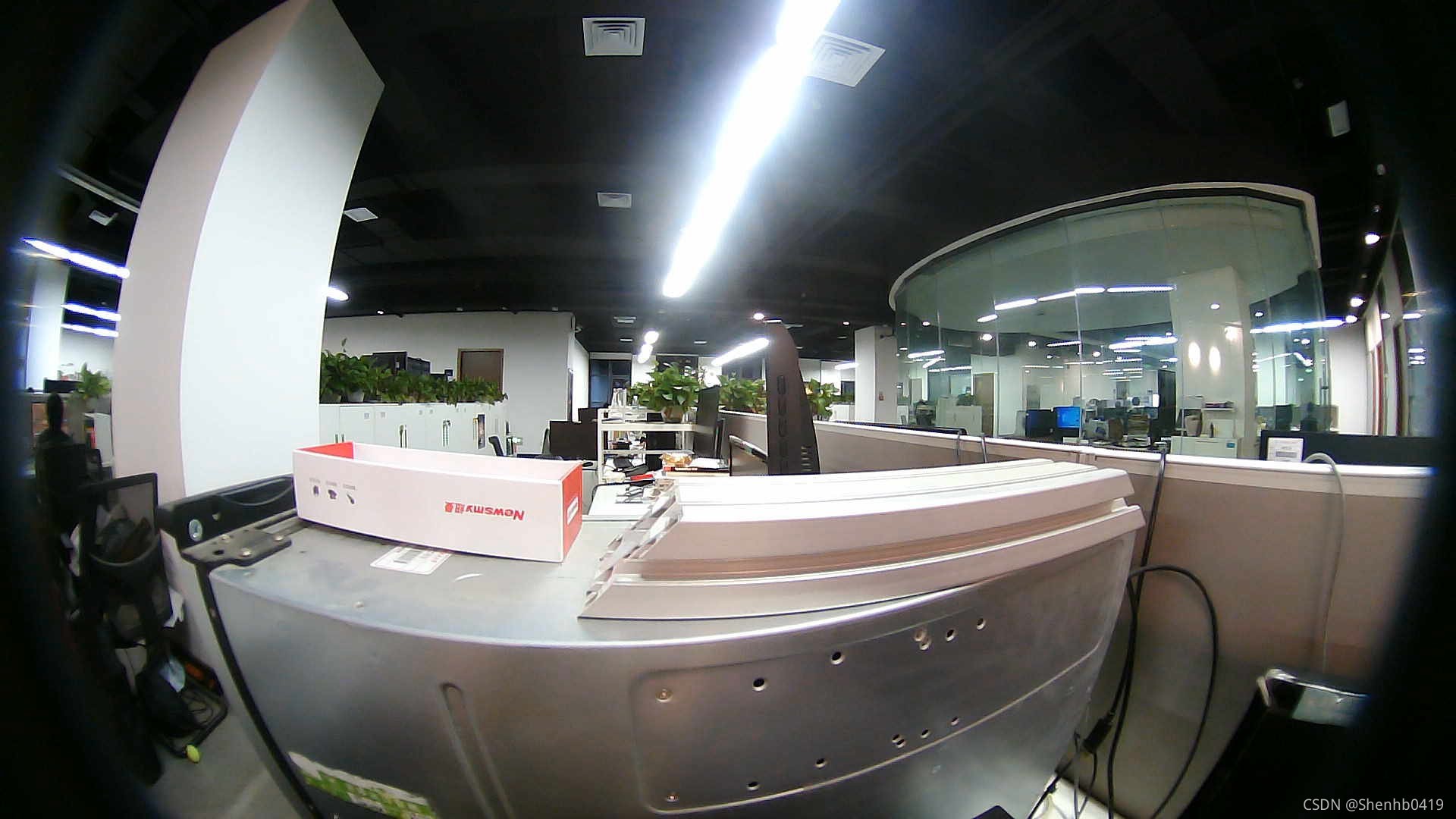

魚眼鏡頭是定焦鏡頭中的一種視野范圍很大的鏡頭，它視角范圍通常大于等于180度，魚眼相機雖然能獲得較大的視角范圍，但是其拍攝的影像存在較大的畸變，為了后續任務的需要，往往需要對原始影像進行預處理，即進行影像的畸變矯正，獲得沒有畸變的影像，

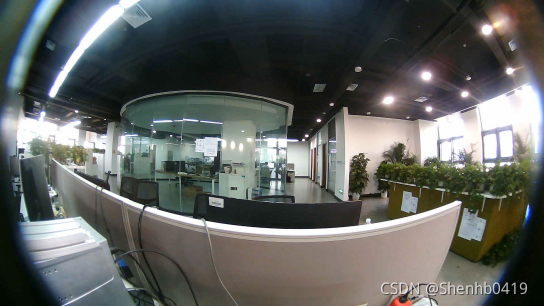

如下圖所示，魚眼相機在獲得大視角范圍的同時，產生的畸變也很大，真實場景中的直線經成像變成了曲線，

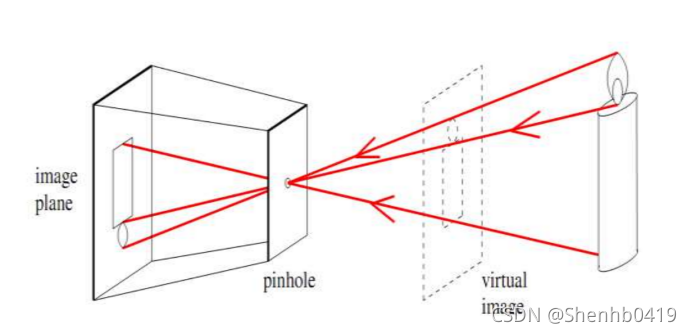

日常生活中接觸到的大多數相機都可以近似用針孔相機模型來近似，在針孔相機模型中，光線沿直線傳播，在成像平面所成的像與真實物體具有相似性，像與物之間經過了透視變換，透視變換保證直線仍然成像為直線，但是不保證平行性，即平行的直線在影像上不再平行，而相交于無窮遠處，

針孔相機成像的特點帶來了相應的缺陷，光線只能沿直線傳播，這就使得鏡頭難以捕捉位于影像邊緣的物體，如下圖所示，越靠近邊緣的物體經過直線傳播后，在成像平面上的位置就會越遠，而相機的底片尺寸有限，因此靠近邊緣的物體無法成像，

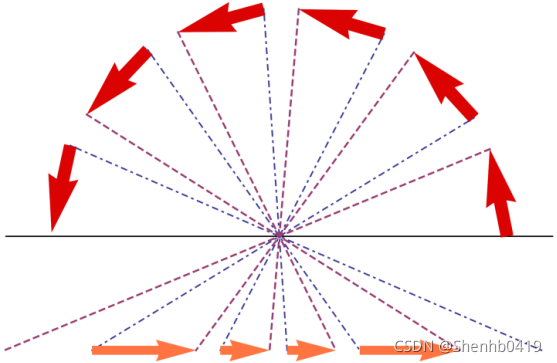

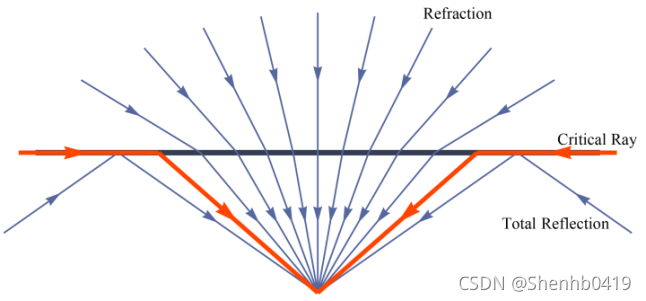

為了獲得更大的視角范圍，人們希望光線不經過直線傳播，而是像光線從空氣射入水中那樣發生折射，如下圖所示便是魚眼相機的成像原理，光線的折射角小于入射角，并且入射角越大，折射角減小的程度也越大，這樣就相當于把光線集中到了一個錐形空間內，在影像中表現為所有的畫面都集中到一個圓圈之中，類似于魚的眼睛，因此該相機得名“魚眼相機”，

二、魚眼相機成像模型

魚眼相機采用最多的是等距投影模型，投影函式為 $r=f\theta$ ，其中r為像高，f為焦距，θ為入射角，成像時，由于鏡頭畸變，實際的投影函式不會嚴格符合投影模型，考慮到畸變，實際的投影函式由下式給出(這里假設f=1)：

$r(\theta )=k_{0}\theta+k_{1}\theta^{3}+k_{2}\theta^{5}+k_{3}\theta^{7}+k_{4}\theta^{9}$

其中，k0約等于1，k1，k2，k3，k4稱為畸變系數，

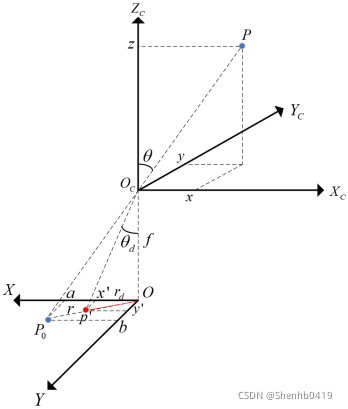

如圖所示，坐標系Oc-XcYcZc是相機坐標系，坐標系O-XY是物理影像坐標系，假設按照針孔相機的成像模型，世界坐標系中的一點 $P(x,y,z)$ 經過直線投影到物理影像坐標系中的 $P_{0}(a,b)$ 點，其中，光線的入射角為 $\theta$ ，按照魚眼相機的成像模型，出射角 $\theta _{d}$ 應該小于入射角 $\theta$ ，因此實際投影點應該為 $p^{'}(x^{'},y^{'})$ ，不妨假設f=1，則 $P_{0}$ 點坐標以及入射角如下：

$\left\{\begin{matrix}a=\frac{x}{z} \\ b=\frac{y}{z} \\ r^{2}=a^{2}+b^{2} \\ \theta =arctan(r) \end{matrix}\right.$

由于畸變的存在，實際像點為P’，像點到影像中心的距離 $r$ 被壓縮為 $r_{d}$ ，結合魚眼相機的投影函式得:

$r_{d}=f(\theta _{d})=k_{0}\theta+k_{1}\theta^{3}+k_{2}\theta^{5}+k_{3}\theta^{7}+k_{4}\theta^{9}$

由于 $f=1$ ，且 $\theta _{d}$ 的一次項系數約為1，因此OpenCV中使用的魚眼相機模型為：

$r_{d}=\theta _{d}=\theta+k_{1}\theta^{3}+k_{2}\theta^{5}+k_{3}\theta^{7}+k_{4}\theta^{9}$

由相似三角形原理：

$\frac{r_{d}}{r}=\frac{x^{'}}{a}=\frac{y^{'}}{b}=\frac{\theta _{d}}{r}$

因此畸變后的點坐標p’為:

$\left\{\begin{matrix}x^{'}=\frac{\theta _{d}}{r}a \\ y^{'}=\frac{\theta _{d}}{r}b \end{matrix}\right.$

最后利用相機內參將物理影像坐標系轉換為像素坐標系，得到p’點的像素坐標：

$\left\{\begin{matrix}u=f_{x}x^{'}+c_{x} \\ v=f_{y}y^{'}+c_{y} \end{matrix}\right.$

三、基于OpenCV的魚眼相機影像矯正

1.相機標定

由魚眼成像模型的知識可以知道，要矯正魚眼相機影像需要獲得相機內參及畸變系數，這兩個引數可以通過相機標定獲得，本文采用張正友標定法，拍攝了20張棋盤格影像，用于求解相機內參以及畸變系數，

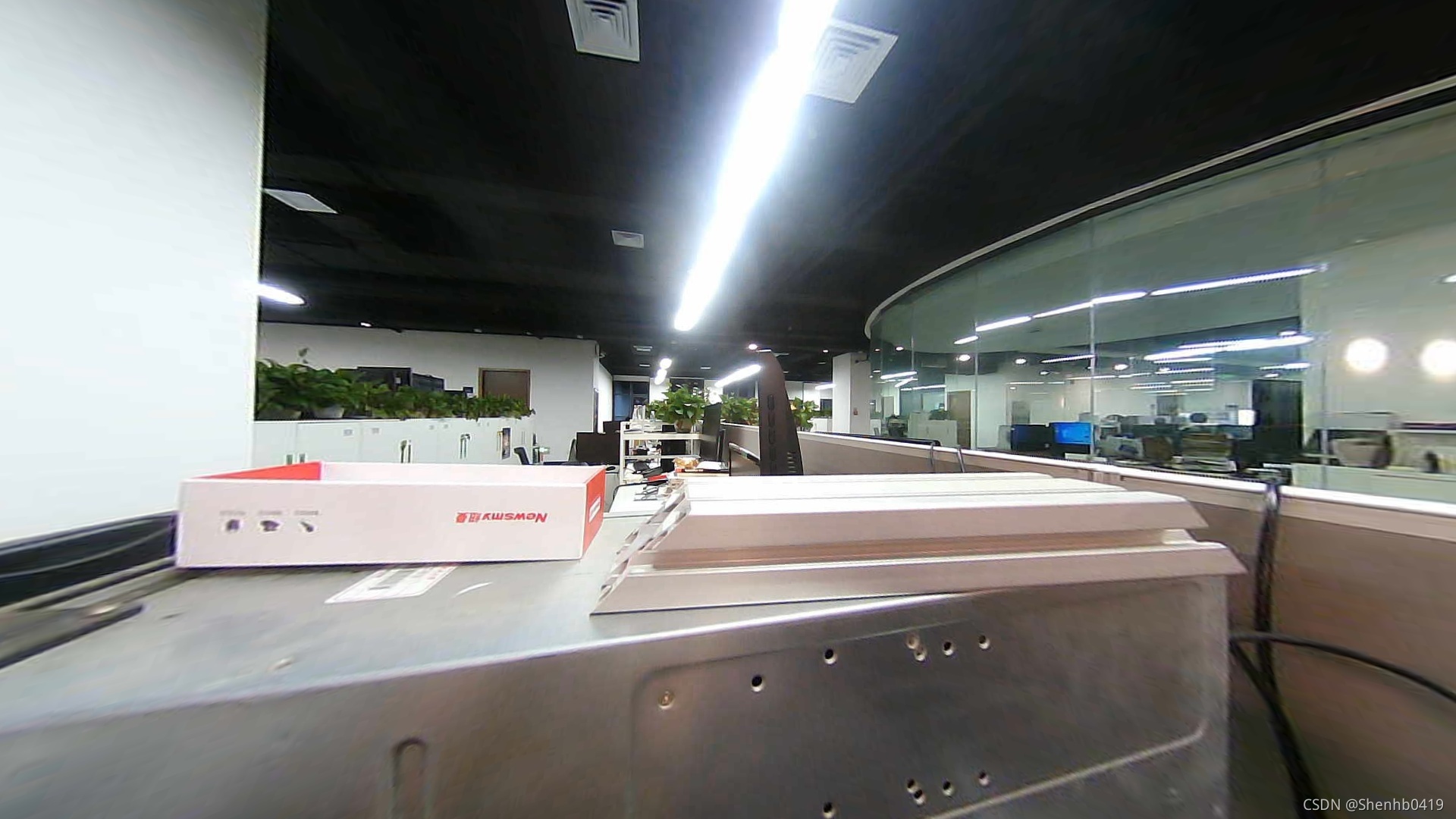

2.影像矯正

獲得相機的內參及畸變系數之后，使用OpenCV的魚眼影像矯正函式fisheye::undistortImage()進行畸變矯正，

void Undistort::UndistortImg(const double k, bool is_save, const string& path)
{
	//新的相機內參矩陣
	Mat new_intrinsic_mat;
	K.copyTo(new_intrinsic_mat);
	//調節視場大小,乘的系數越小視場越大
	new_intrinsic_mat.at<double>(0, 0) *= k;
	new_intrinsic_mat.at<double>(1, 1) *= k;

	cout << endl << "開始校正影像" << endl;
	for (int i = 0; i < test_images.size(); i++)
	{
		//調節校正圖中心，建議置于校正圖中心
		new_intrinsic_mat.at<double>(0, 2) = 0.5 * test_images[i].cols;
		new_intrinsic_mat.at<double>(1, 2) = 0.5 * test_images[i].rows;

		Mat undistort_img;
		fisheye::undistortImage(test_images[i], undistort_img, K, distortion_coeffs, new_intrinsic_mat);
		//保存影像
		if (is_save)
		{
			string filename = path + "/out" + format("%d", i + 1) + ".jpg";
			imwrite(filename, undistort_img);
		}
	}
	if (is_save)
		cout << endl << "校正結果已保存至:" << path << endl;
	cout << endl << "校正結束" << endl;
}

fisheye::undistortImage()的第一個引數是待矯正的影像，第二個引數是矯正后的影像，第三個引數是相機內參，第四個引數是畸變系數，第五個引數是矯正后的相機內參，可以改變這個引數來調整矯正后影像的中心位置和視場大小，
