【AI數學】SVD奇異值分解篇以及影像壓縮應用python(學習記錄)

一、奇異值分解(SVD)簡介

??SVD適用于對任意矩陣進行矩陣分解，是一種重要的矩陣分解方法，
??SVD對應的公式為： A m × n = U m × n S m × n V m × n T { A_{m \times n}=U_{m \times n } S_{m \times n } V^T_{m \times n}} Am×n?=Um×n?Sm×n?Vm×nT? ，簡記為： A = U S V T { A=USV^T} A=USVT，其中 U {U} U 和 V {V} V 是正交矩陣(酉矩陣)，即滿足 U T U = E m × m {U^TU=E_{m \times m}} UTU=Em×m? ， V T V = E n × n {V^TV=E_{n \times n}} VTV=En×n?，

?? U {U} U矩陣：左奇異矩陣，列由 A A T {AA^T} AAT 的特征向量組成，且特征向量為單位向量；
?? S {S} S矩陣：奇異值矩陣，對角元素來源于 A A T {AA^T} AAT 或 A T A {A^TA} ATA 的特征值的平方根，并且按降序排列，值越大可以理解為越重要；
?? V {V} V矩陣：右奇異矩陣，列由 A T A {A^TA} ATA 的特征向量組成，且特征向量為單位向量；

二、python實作與驗證

import numpy as np
from numpy import linalg as la

A = np.array([[1,5,7,6,1],[2,1,10,4,4],[3,6,7,5,2]])
U, S, VT = la.svd(A)
Sigma = np.zeros(np.shape(A))

Sigma[:len(S),:len(S)] = np.diag(S)  # 生成奇異值矩陣，該矩陣的對角元素為奇異值

print('左奇異值矩陣:\n', U)
print('奇異值:', S)
print('奇異值矩陣:\n', Sigma)
print('右奇異值矩陣的轉置:\n', VT)
print('--------------------------------------')
# 利用SVD重構矩陣
B = U.dot(Sigma.dot(VT))
print('原矩陣A:\n', A)
print('重構后的矩陣B:\n', B)
print('原矩陣A與重構后的矩陣B是否相同', np.allclose(A,B))

輸出為：

左奇異值矩陣:
 [[-0.55572489  0.40548161 -0.72577856]
 [-0.59283199 -0.80531618  0.00401031]
 [-0.58285511  0.43249337  0.68791671]]
奇異值: [18.53581747  5.0056557   1.83490648]
奇異值矩陣:
 [[18.53581747  0.          0.          0.          0.        ]
 [ 0.          5.0056557   0.          0.          0.        ]
 [ 0.          0.          1.83490648  0.          0.        ]]
右奇異值矩陣的轉置:
 [[-0.18828164 -0.37055755 -0.74981208 -0.46504304 -0.22080294]
 [ 0.01844501  0.76254787 -0.4369731   0.27450785 -0.38971845]
 [ 0.73354812  0.27392013 -0.12258381 -0.48996859  0.36301365]
 [ 0.36052404 -0.34595041 -0.43411102  0.6833004   0.30820273]
 [-0.5441869   0.2940985  -0.20822387 -0.0375734   0.7567019 ]]
--------------------------------------
原矩陣A:
 [[ 1  5  7  6  1]
 [ 2  1 10  4  4]
 [ 3  6  7  5  2]]
重構后的矩陣B:
 [[ 1.  5.  7.  6.  1.]
 [ 2.  1. 10.  4.  4.]
 [ 3.  6.  7.  5.  2.]]
原矩陣A與重構后的矩陣B是否相同 True

三、利用SVD進行影像壓縮

??實作對原影像進行SVD，使用更少的像素表示原影像，實作影像壓縮，
??(1)讀取影像，將圖片像素分解成三個矩陣，分別為RGB；
??(2)對RGB三個通道分別進行SVD并壓縮：先進行SVD得到對應的奇異值，然后按照一定標準進行奇異值篩選，即保留 S {S} S 矩陣的前 k {k} k 個，有兩種方式可以進行篩選，一種是取整體奇異值的百分比，另一種是取奇異值之和的百分比，然后進行重構，得到壓縮后的影像；

from PIL import Image
import numpy as np
import matplotlib.pyplot as plt

'''
函式功能：SVD并還原壓縮后的資料，
引數說明：data代表原始矩陣percent代表奇異值總和的百分比
'''
def get_approx_SVD1(data,percent):
    U, s, VT = np.linalg.svd(data)   # 進行SVD
    Sigma = np.zeros(np.shape(data))
    Sigma[:len(s),:len(s)] = np.diag(s)
    count = (int)(sum(s))*percent
    k = -1      # k是奇異值總和的百分比的個數
    curSum = 0  # 初值為第一個奇異值
    while curSum <= count :
        k += 1
        curSum += s[k]
    D = U[:,:k].dot(Sigma[:k,:k].dot(VT[:k,:])) #SVD還原后的資料
    D[D<0] = 0
    D[D>255] = 255
    return np.rint(D).astype("uint8")


'''
函式功能：SVD并還原壓縮后的資料，
引數說明：data代表原始矩陣percent代表奇異值個數的百分比
'''
def get_approx_SVD2(data,percent):
    U, s, VT = np.linalg.svd(data)      # 進行SVD
    Sigma = np.zeros(np.shape(data))
    Sigma[:len(s),:len(s)]=np.diag(s)   # 獲得奇異值矩陣
    k = (int)(percent*len(s))    # k是奇異值個數的百分比的個數
    D = U[:,:k].dot(Sigma[:k,:k].dot(VT[:k,:]))  # SVD還原后的資料
    D[D < 0] = 0
    D[D > 255] = 255
    return np.rint(D).astype("uint8")

'''
函式功能：匯入影像，進行SVD壓縮，并重構影像
引數說明：filename代表檔案名，p代表百分比，
          get_approx_SVD代表呼叫的SVD篩選方法
'''
def rebuild_img(filename,p,get_approx_SVD):
    img = Image.open(filename, 'r')  # 打開檔案
    a = np.array(img)  # 獲得色素值
    R0 = a[:, :, 0]    # 獲得紅色的色素值
    G0 = a[:, :, 1]    # 獲得綠色的色素值
    B0 = a[:, :, 2]    # 獲得藍色的色素值
    R = get_approx_SVD(R0,p)  # 對紅色進行SVD還原
    G = get_approx_SVD(G0,p)  # 對綠色進行SVD還原
    B = get_approx_SVD(B0,p)  # 對藍色進行SVD還原
    I = np.stack((R, G, B), 2)
    img_svd = Image.fromarray(I)
    return img_svd


filename="qin.jpg"
img = Image.open(filename).convert('RGB')
img_svd1 = rebuild_img(filename,0.2,get_approx_SVD1)
img_svd2 = rebuild_img(filename,0.4,get_approx_SVD1)
img_svd3 = rebuild_img(filename,0.6,get_approx_SVD1)
img_svd4 = rebuild_img(filename,0.8,get_approx_SVD1)
img_svd5 = rebuild_img(filename,1.0,get_approx_SVD1)
plt.figure(1)
plt.subplot(2,3,1)
plt.imshow(img)
plt.axis('off'),plt.title('原圖')
plt.subplot(2,3,2)
plt.imshow(img_svd1)
plt.axis('off'),plt.title('p=0.2')
plt.subplot(2,3,3)
plt.imshow(img_svd2)
plt.axis('off'),plt.title('p=0.4')
plt.subplot(2,3,4)
plt.imshow(img_svd3)
plt.axis('off'),plt.title('p=0.6')
plt.subplot(2,3,5)
plt.imshow(img_svd4)
plt.axis('off'),plt.title('p=0.8')
plt.subplot(2,3,6)
plt.imshow(img_svd5)
plt.axis('off'),plt.title('p=1.0')

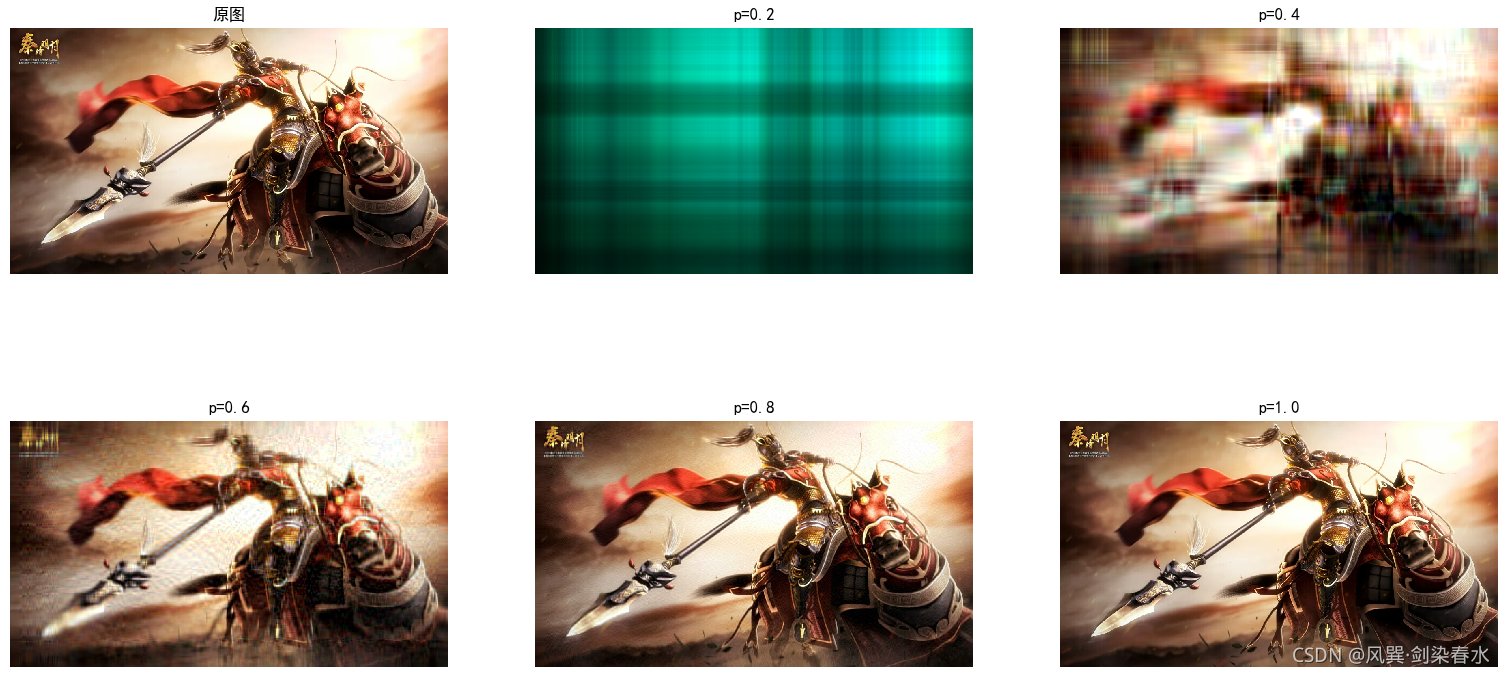

輸出為：

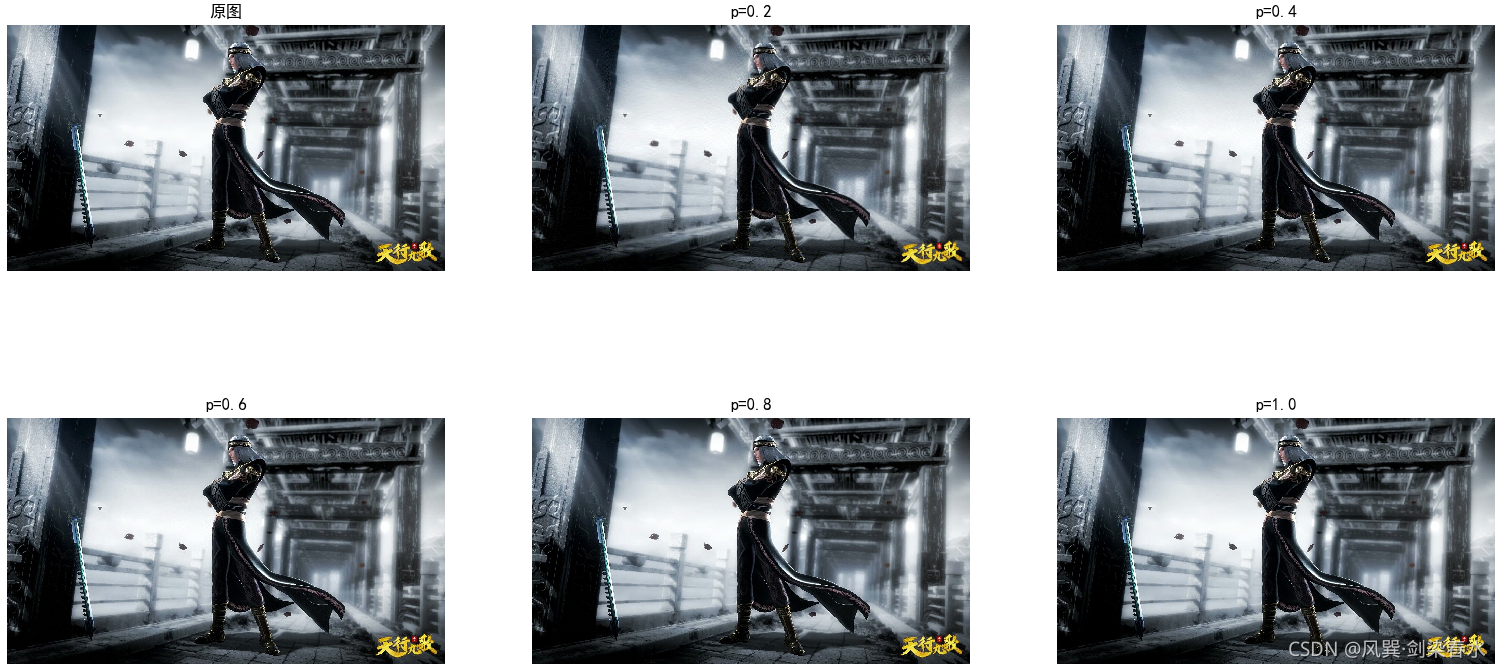

利用get_approx_SVD2，同樣可以得到：

由此可知，在相同的百分比下，按奇異值個數重構，可以保留更多的資訊，

參考資料
人工智能數學基礎（北京大學出版社）
