前面提到過“根據模擬信號控制旋轉速度”.
這里我們要反著來，也就是說下面要講的是如何把數字信號轉換成模擬信號，即“數字/ 模擬（D/A）轉換”中具有代表性的方法：脈沖寬度調制，
脈沖寬度調制（Pulse Width Modulation，簡稱PWM）方式通過高速切換輸出高/ 低電壓來實作近似輸出模擬信號，很多微控制器都采用了這個方式，
最簡單的方法是連續按動開關，調整按下去的時間，PWM 方式正是利用了這個原理，

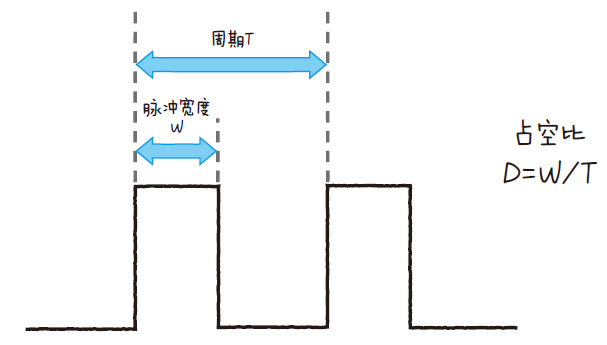

各位再想象一下自己每隔T 秒鐘就按著開關W秒時的輸出電壓的波形（下圖），只有在按著開關的時候輸出電壓才會變高，其他時間輸出電壓都是低電壓，這個起伏的波形就是“脈沖寬度調制”，在這里，T 是周期，W 是脈沖寬度，另外，表示高電壓在周期中所占的時間的比率的（也就是W/T）叫作占空比，
控制LED 亮度的電路結構如圖所示，占空比越高，高電壓時間也就越長，LED 就會越明亮，
