一、RS232,TTL簡介
RS232是個人計算機的通訊介面之一,一般會有兩組RS323介面,分別為COM1和COM2,電平標準為+12V為邏輯負,-12為邏輯正,
TTL電平為5V為邏輯正,0為邏輯負,這樣的資料通信及電平規定方式,被稱做TTL(晶體管-晶體管邏輯電平)信號系統,這是計算機處理器控制的設備內部各部分之間通信的標準技術,
二、串口通訊原理
了解了RS232和TTL兩種通信標準后,就可以開始了解串口通信USART了,
UART :通用異步收發傳輸器,它將要傳輸的資料在串行通信與并行通信之間加以轉換,作為把并行輸入信號轉成串行輸出信號的芯片,同樣它是串行通信介面 UART只有資料線收和發,并無時鐘線,故為異步串行通信介面,可以實作全雙工傳輸和接收;在嵌入式中,常用與上位機與外設通信,
串口通信的概念非常簡單,串口按位發送和接收位元組,盡管比按位元組的并行通信慢,但是串口可以在使用一根線發送資料的同時用另一根線接收資料,它很簡單并且能夠實作遠距離通信,一般來說有3種串口通訊方式,
-
兩設備通過232標準通訊
用控制器發出TTL電平,然后經過電平轉換芯片轉換為RS232電平,然后通過D89介面進行通訊 -
用USB轉串口進行通訊
用控制器發出TTL電平,然后經過電平轉換芯片轉換,然后通過USB介面和USB轉串口進行通訊,需要安裝CH340驅動,本博客就主要針對這種方式進行串口通訊, -
TTL電平之間直接通訊
不需要控制器和轉換芯片,直接使用TTL電平進行通訊,
三、生成檔案
1.建立工程

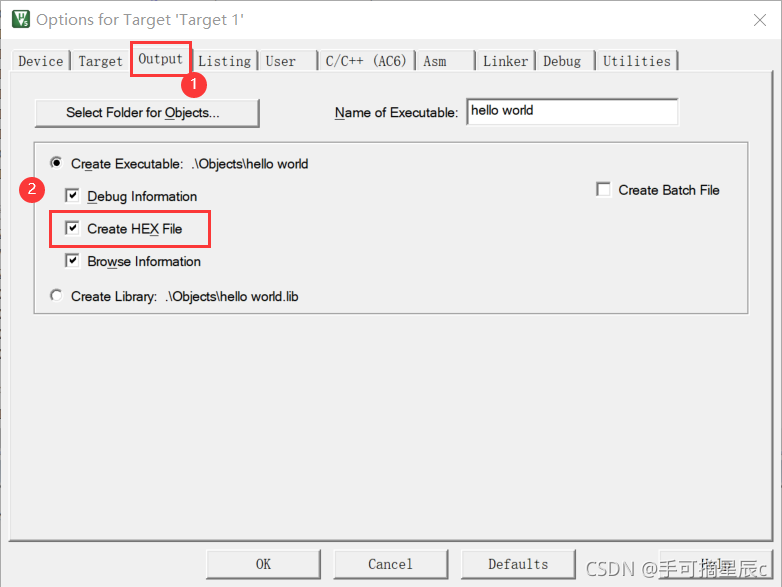

打開Keil5軟體,新建一個工程,然后添加一個.s檔案,點擊魔法棒選擇Output選項,勾選Creat Hex File,

2.輸入代碼
在.s檔案當中輸入以下代碼,代碼是在別人的博客當中復制的,
;RCC暫存器地址映像
RCC_BASE EQU 0x40021000
RCC_CR EQU (RCC_BASE + 0x00)
RCC_CFGR EQU (RCC_BASE + 0x04)
RCC_CIR EQU (RCC_BASE + 0x08)
RCC_APB2RSTR EQU (RCC_BASE + 0x0C)
RCC_APB1RSTR EQU (RCC_BASE + 0x10)
RCC_AHBENR EQU (RCC_BASE + 0x14)
RCC_APB2ENR EQU (RCC_BASE + 0x18)
RCC_APB1ENR EQU (RCC_BASE + 0x1C)
RCC_BDCR EQU (RCC_BASE + 0x20)
RCC_CSR EQU (RCC_BASE + 0x24)
;AFIO暫存器地址映像
AFIO_BASE EQU 0x40010000
AFIO_EVCR EQU (AFIO_BASE + 0x00)
AFIO_MAPR EQU (AFIO_BASE + 0x04)
AFIO_EXTICR1 EQU (AFIO_BASE + 0x08)
AFIO_EXTICR2 EQU (AFIO_BASE + 0x0C)
AFIO_EXTICR3 EQU (AFIO_BASE + 0x10)
AFIO_EXTICR4 EQU (AFIO_BASE + 0x14)
;GPIOA暫存器地址映像
GPIOA_BASE EQU 0x40010800
GPIOA_CRL EQU (GPIOA_BASE + 0x00)
GPIOA_CRH EQU (GPIOA_BASE + 0x04)
GPIOA_IDR EQU (GPIOA_BASE + 0x08)
GPIOA_ODR EQU (GPIOA_BASE + 0x0C)
GPIOA_BSRR EQU (GPIOA_BASE + 0x10)
GPIOA_BRR EQU (GPIOA_BASE + 0x14)
GPIOA_LCKR EQU (GPIOA_BASE + 0x18)
;GPIO C口控制
GPIOC_BASE EQU 0x40011000
GPIOC_CRL EQU (GPIOC_BASE + 0x00)
GPIOC_CRH EQU (GPIOC_BASE + 0x04)
GPIOC_IDR EQU (GPIOC_BASE + 0x08)
GPIOC_ODR EQU (GPIOC_BASE + 0x0C)
GPIOC_BSRR EQU (GPIOC_BASE + 0x10)
GPIOC_BRR EQU (GPIOC_BASE + 0x14)
GPIOC_LCKR EQU (GPIOC_BASE + 0x18)
;串口1控制
USART1_BASE EQU 0x40013800
USART1_SR EQU (USART1_BASE + 0x00)
USART1_DR EQU (USART1_BASE + 0x04)
USART1_BRR EQU (USART1_BASE + 0x08)
USART1_CR1 EQU (USART1_BASE + 0x0c)
USART1_CR2 EQU (USART1_BASE + 0x10)
USART1_CR3 EQU (USART1_BASE + 0x14)
USART1_GTPR EQU (USART1_BASE + 0x18)
;NVIC暫存器地址
NVIC_BASE EQU 0xE000E000
NVIC_SETEN EQU (NVIC_BASE + 0x0010)
;SETENA暫存器陣列的起始地址
NVIC_IRQPRI EQU (NVIC_BASE + 0x0400)
;中斷優先級暫存器陣列的起始地址
NVIC_VECTTBL EQU (NVIC_BASE + 0x0D08)
;向量表偏移暫存器的地址
NVIC_AIRCR EQU (NVIC_BASE + 0x0D0C)
;應用程式中斷及復位控制暫存器的地址
SETENA0 EQU 0xE000E100
SETENA1 EQU 0xE000E104
;SysTick暫存器地址
SysTick_BASE EQU 0xE000E010
SYSTICKCSR EQU (SysTick_BASE + 0x00)
SYSTICKRVR EQU (SysTick_BASE + 0x04)
;FLASH緩沖暫存器地址映像
FLASH_ACR EQU 0x40022000
;SCB_BASE EQU (SCS_BASE + 0x0D00)
MSP_TOP EQU 0x20005000
;主堆疊起始值
PSP_TOP EQU 0x20004E00
;行程堆疊起始值
BitAlias_BASE EQU 0x22000000
;位帶別名區起始地址
Flag1 EQU 0x20000200
b_flas EQU (BitAlias_BASE + (0x200*32) + (0*4))
;位地址
b_05s EQU (BitAlias_BASE + (0x200*32) + (1*4))
;位地址
DlyI EQU 0x20000204
DlyJ EQU 0x20000208
DlyK EQU 0x2000020C
SysTim EQU 0x20000210
;常數定義
Bit0 EQU 0x00000001
Bit1 EQU 0x00000002
Bit2 EQU 0x00000004
Bit3 EQU 0x00000008
Bit4 EQU 0x00000010
Bit5 EQU 0x00000020
Bit6 EQU 0x00000040
Bit7 EQU 0x00000080
Bit8 EQU 0x00000100
Bit9 EQU 0x00000200
Bit10 EQU 0x00000400
Bit11 EQU 0x00000800
Bit12 EQU 0x00001000
Bit13 EQU 0x00002000
Bit14 EQU 0x00004000
Bit15 EQU 0x00008000
Bit16 EQU 0x00010000
Bit17 EQU 0x00020000
Bit18 EQU 0x00040000
Bit19 EQU 0x00080000
Bit20 EQU 0x00100000
Bit21 EQU 0x00200000
Bit22 EQU 0x00400000
Bit23 EQU 0x00800000
Bit24 EQU 0x01000000
Bit25 EQU 0x02000000
Bit26 EQU 0x04000000
Bit27 EQU 0x08000000
Bit28 EQU 0x10000000
Bit29 EQU 0x20000000
Bit30 EQU 0x40000000
Bit31 EQU 0x80000000
;向量表
AREA RESET, DATA, READONLY
DCD MSP_TOP ;初始化主堆疊
DCD Start ;復位向量
DCD NMI_Handler ;NMI Handler
DCD HardFault_Handler ;Hard Fault Handler
DCD 0
DCD 0
DCD 0
DCD 0
DCD 0
DCD 0
DCD 0
DCD 0
DCD 0
DCD 0
DCD 0
DCD SysTick_Handler ;SysTick Handler
SPACE 20 ;預留空間20位元組
;代碼段
AREA |.text|, CODE, READONLY
;主程式開始
ENTRY
;指示程式從這里開始執行
Start
;時鐘系統設定
ldr r0, =RCC_CR
ldr r1, [r0]
orr r1, #Bit16
str r1, [r0]
;開啟外部晶振使能
;啟動外部8M晶振
ClkOk
ldr r1, [r0]
ands r1, #Bit17
beq ClkOk
;等待外部晶振就緒
ldr r1,[r0]
orr r1,#Bit17
str r1,[r0]
;FLASH緩沖器
ldr r0, =FLASH_ACR
mov r1, #0x00000032
str r1, [r0]
;設定PLL鎖相環倍率為7,HSE輸入不分頻
ldr r0, =RCC_CFGR
ldr r1, [r0]
orr r1, #(Bit18 :OR: Bit19 :OR: Bit20 :OR: Bit16 :OR: Bit14)
orr r1, #Bit10
str r1, [r0]
;啟動PLL鎖相環
ldr r0, =RCC_CR
ldr r1, [r0]
orr r1, #Bit24
str r1, [r0]
PllOk
ldr r1, [r0]
ands r1, #Bit25
beq PllOk
;選擇PLL時鐘作為系統時鐘
ldr r0, =RCC_CFGR
ldr r1, [r0]
orr r1, #(Bit18 :OR: Bit19 :OR: Bit20 :OR: Bit16 :OR: Bit14)
orr r1, #Bit10
orr r1, #Bit1
str r1, [r0]
;其它RCC相關設定
ldr r0, =RCC_APB2ENR
mov r1, #(Bit14 :OR: Bit4 :OR: Bit2)
str r1, [r0]
;IO埠設定
ldr r0, =GPIOC_CRL
ldr r1, [r0]
orr r1, #(Bit28 :OR: Bit29)
;PC.7輸出模式,最大速度50MHz
and r1, #(~Bit30 & ~Bit31)
;PC.7通用推挽輸出模式
str r1, [r0]
;PA9串口0發射腳
ldr r0, =GPIOA_CRH
ldr r1, [r0]
orr r1, #(Bit4 :OR: Bit5)
;PA.9輸出模式,最大速度50MHz
orr r1, #Bit7
and r1, #~Bit6
;10:復用功能推挽輸出模式
str r1, [r0]
ldr r0, =USART1_BRR
mov r1, #0x271
str r1, [r0]
;配置波特率-> 115200
ldr r0, =USART1_CR1
mov r1, #0x200c
str r1, [r0]
;USART模塊總使能 發送與接收使能
;71 02 00 00 2c 20 00 00
;AFIO 引數設定
;Systick 引數設定
ldr r0, =SYSTICKRVR
;Systick裝初值
mov r1, #9000
str r1, [r0]
ldr r0, =SYSTICKCSR
;設定,啟動Systick
mov r1, #0x03
str r1, [r0]
;NVIC
;ldr r0, =SETENA0
;mov r1, 0x00800000
;str r1, [r0]
;ldr r0, =SETENA1
;mov r1, #0x00000100
;str r1, [r0]
;切換成用戶級執行緒式模式
ldr r0, =PSP_TOP
;初始化執行緒堆疊
msr psp, r0
mov r0, #3
msr control, r0
;初始化SRAM暫存器
mov r1, #0
ldr r0, =Flag1
str r1, [r0]
ldr r0, =DlyI
str r1, [r0]
ldr r0, =DlyJ
str r1, [r0]
ldr r0, =DlyK
str r1, [r0]
ldr r0, =SysTim
str r1, [r0]
;主回圈
main
ldr r0, =Flag1
ldr r1, [r0]
tst r1, #Bit1
;SysTick產生0.5s,置位bit 1
beq main ;0.5s標志還沒有置位
;0.5s標志已經置位
ldr r0, =b_05s
;位帶操作清零0.5s標志
mov r1, #0
str r1, [r0]
bl LedFlas
mov r0, #'H'
bl send_a_char
mov r0, #'e'
bl send_a_char
mov r0, #'l'
bl send_a_char
mov r0, #'l'
bl send_a_char
mov r0, #'o'
bl send_a_char
mov r0, #' '
bl send_a_char
mov r0, #'w'
bl send_a_char
mov r0, #'o'
bl send_a_char
mov r0, #'r'
bl send_a_char
mov r0, #'l'
bl send_a_char
mov r0, #'d'
bl send_a_char
mov r0, #'\n'
bl send_a_char
b main
;子程式 串口1發送一個字符
send_a_char
push {r0 - r3}
ldr r2, =USART1_DR
str r0, [r2]
b1
ldr r2, =USART1_SR
ldr r2, [r2]
tst r2, #0x40
beq b1
;發送完成(Transmission complete)等待
pop {r0 - r3}
bx lr
;子程式 led閃爍
LedFlas
push {r0 - r3}
ldr r0, =Flag1
ldr r1, [r0]
tst r1, #Bit0
;bit0 閃爍標志位
beq ONLED ;為0 打開led燈
;為1 關閉led燈
ldr r0, =b_flas
mov r1, #0
str r1, [r0]
;閃爍標志位置為0,下一狀態為打開燈
;PC.7輸出0
ldr r0, =GPIOC_BRR
ldr r1, [r0]
orr r1, #Bit7
str r1, [r0]
b LedEx
ONLED
;為0 打開led燈
ldr r0, =b_flas
mov r1, #1
str r1, [r0]
;閃爍標志位置為1,下一狀態為關閉燈
;PC.7輸出1
ldr r0, =GPIOC_BSRR
ldr r1, [r0]
orr r1, #Bit7
str r1, [r0]
LedEx
pop {r0 - r3}
bx lr
;例外程式
NMI_Handler
bx lr
HardFault_Handler
bx lr
SysTick_Handler
ldr r0, =SysTim
ldr r1, [r0]
add r1, #1
str r1, [r0]
cmp r1, #500
bcc TickExit
mov r1, #0
str r1, [r0]
ldr r0, =b_05s
;大于等于500次 清零時鐘滴答計數器 設定0.5s標志位
;位帶操作置1
mov r1, #1
str r1, [r0]
TickExit
bx lr
ALIGN
;通過用零或空指令NOP填充,來使當前位置與一個指定的邊界對齊
END
3.生成.hex檔案

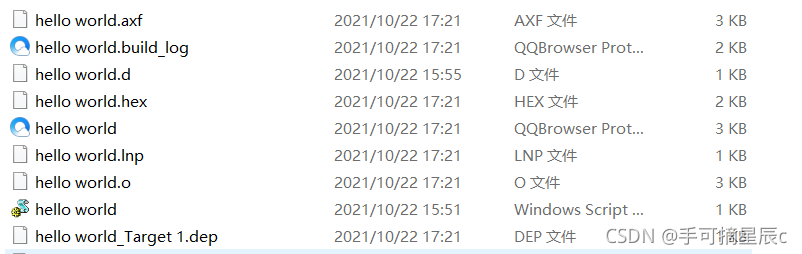

輸入代碼編譯后就會在工程目錄下生成一個.hex檔案

四、燒錄程式

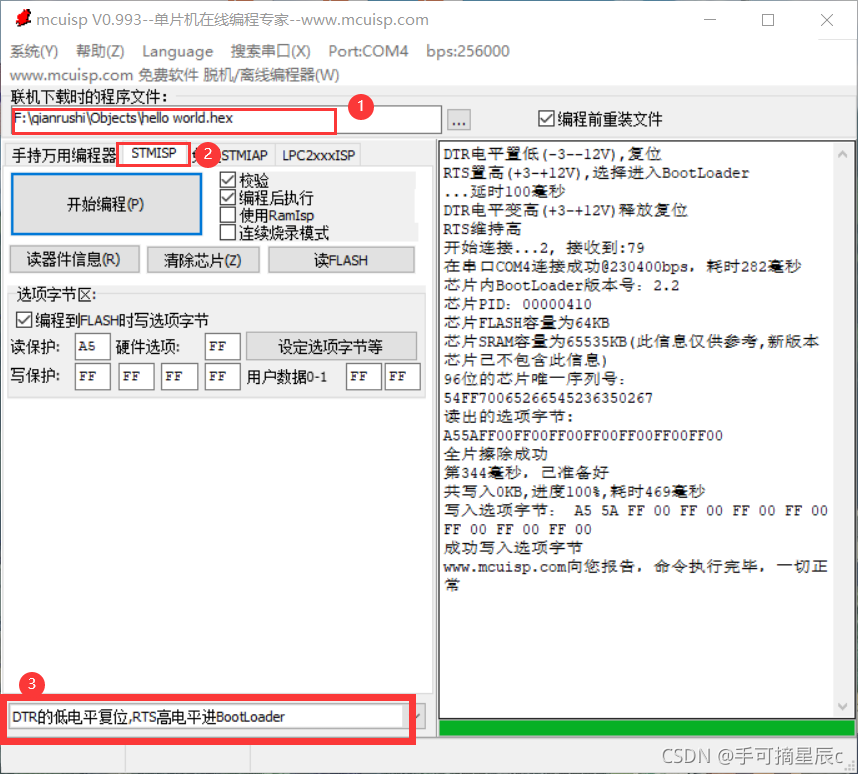

打開mcuisp軟體,然后選擇生成的.hex檔案進行燒錄,記得進行設定,如圖所示

五、運行除錯

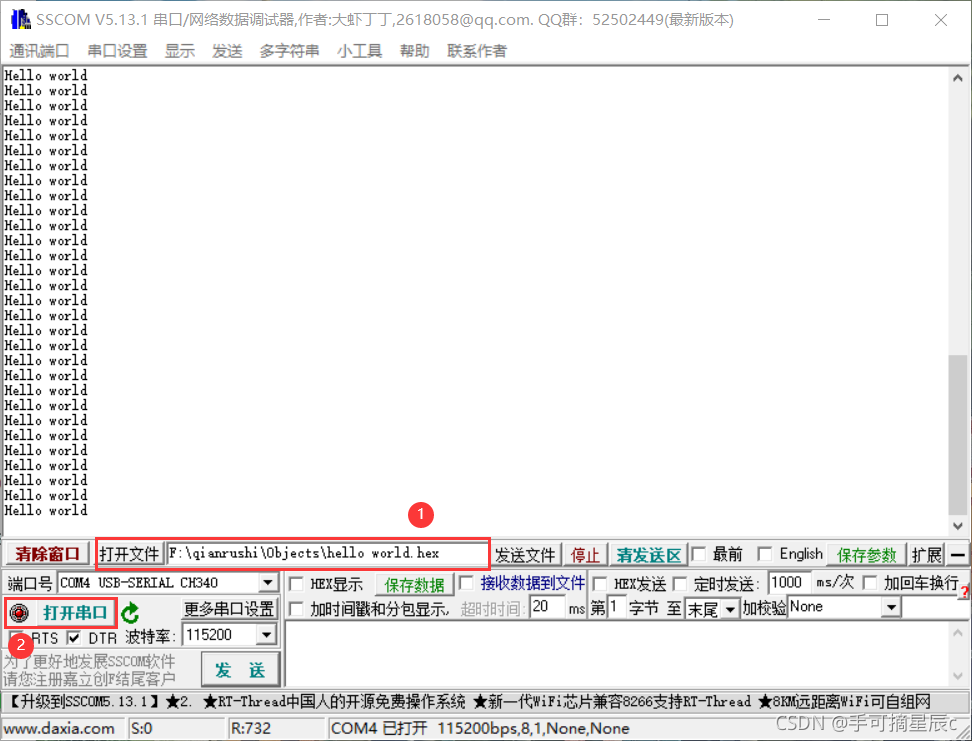

燒錄完成后復位,打開串口除錯助手,找到生成的.hex檔案,然后將引數設定好,因為都是默認的,所以這里不需要設定,然后點擊打開串口就完成了

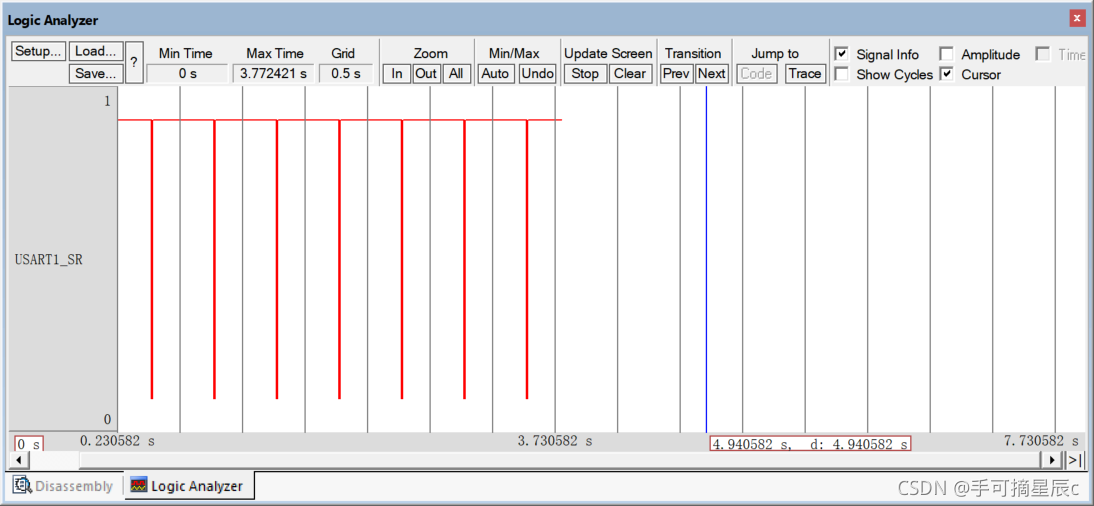

六、波形觀測
同樣的,我們可以通過Keil5進行仿真,用邏輯分析儀觀測波形,不需要接入硬體,具體打開方法可以參考我的上一篇博客鏈接: 使用STM32CubeMX生成代碼點亮流水燈——基于HAL庫.

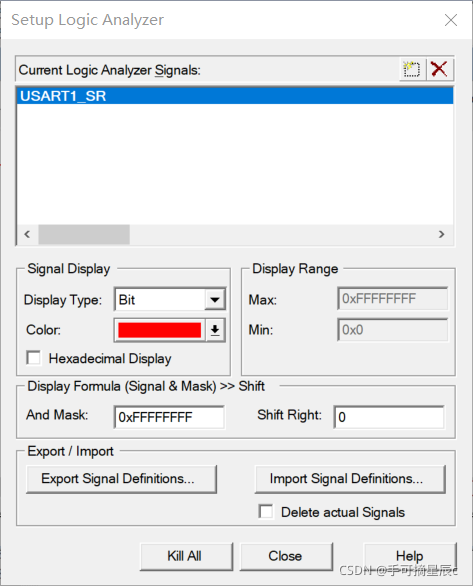

點擊Setup Logic Analyzer添加引腳,在也可以選擇View里面選擇Symbol window然后在Special Funtion Register里面選擇USART1_SR引腳,然后拖到邏輯分析儀視窗,點擊Setup Logic Analyzer設定一下,Type設定為Bit,

最后點擊run運行即可

七、總結
通過此次實驗,了解到了串口通訊的方式之一——USB轉串口進行通訊,具體的操作其實很簡單,但是需要了解背后的原理,才能進一步掌握串口通訊的方式,并且通過Keil5的邏輯分析儀的仿真波形也是非常有用的觀測實驗結果的方式,并且能夠迅速的查找錯誤,如果程式出錯,根據波形能夠直觀的了解程式運行錯誤的步驟,
參考資料: 基于 MDK 創建 STM32 匯編程式:串口輸出 Hello world.
