CTR學習筆記&代碼實作3-深度ctr模型 FNN->PNN->DeepFM-有解無憂

這一節我們總結FM三兄弟FNN/PNN/DeepFM，由遠及近，從最初把FM得到的隱向量和權重作為神經網路輸入的FNN，到把向量內/外積從預訓練直接遷移到神經網路中的PNN，再到參考wide&Deep框架把人工特征互動替換成FM的DeepFM，我們終于來到了2017年，，，

以下代碼針對Dense輸入感覺更容易理解模型結構，針對spare輸入的代碼和完整代碼 ??
https://github.com/DSXiangLi/CTR

FNN

FNN算是把FM和深度學習最早的嘗試之一，可以從兩個角度去理解FNN：從之前Embedding+MLP的角看，FNN使用FM預訓練的隱向量作為第一層可以加快模型收斂，從FM的角度來看，FM局限于二階特征互動資訊，想要學到更高階的特征互動，在FM基礎上疊加全聯接層就是FNN，

補充一下Embedding直接拼接作為輸入為啥收斂的這么慢，一個是引數太多一層Embedding就要N*K個引數再加上后面的全聯接層，另外就是每次gradient descent只會更新和稀疏離散輸入里面非0特征對應的Embedding，

模型

先看下FM的公式，FNN提取了以下的\(W,V\)來作為神經網路第一層的輸入

\[\begin{align} y(x) & = w_0 + \sum_{i=1}^Nw_i x_i + \sum_{i=1}^N \sum_{j=i+1}^N <v_i,v_j> x_ix_j\\ \end{align} \]

FNN的模型結構比較簡單，輸入特征N維, FM隱向量維度是K

預訓練FM模型提取最終的隱向量\(V = [v_1,v_2,...,v_n] \in R^{N*k} \,\, v_i \in R^{1*K}\)和權重\(w= [w_1,w2,...,w_n] w \in R^{1*N}\)
FNN模型用\(V\)和\(W\)來初始化神經網路的第一層.模型輸入是由特征離散化后的one-hot矩陣拼接而成(x),每個離散特征(i)的one-hot輸入都映射到它的低維embedding上\(z_i = [w_i, v_i] *x[start_i:end_i]\), 第一層是由\([z_1,z_2,...z_n]\)
兩個常規的全聯接層到最終給出CTR的預測，

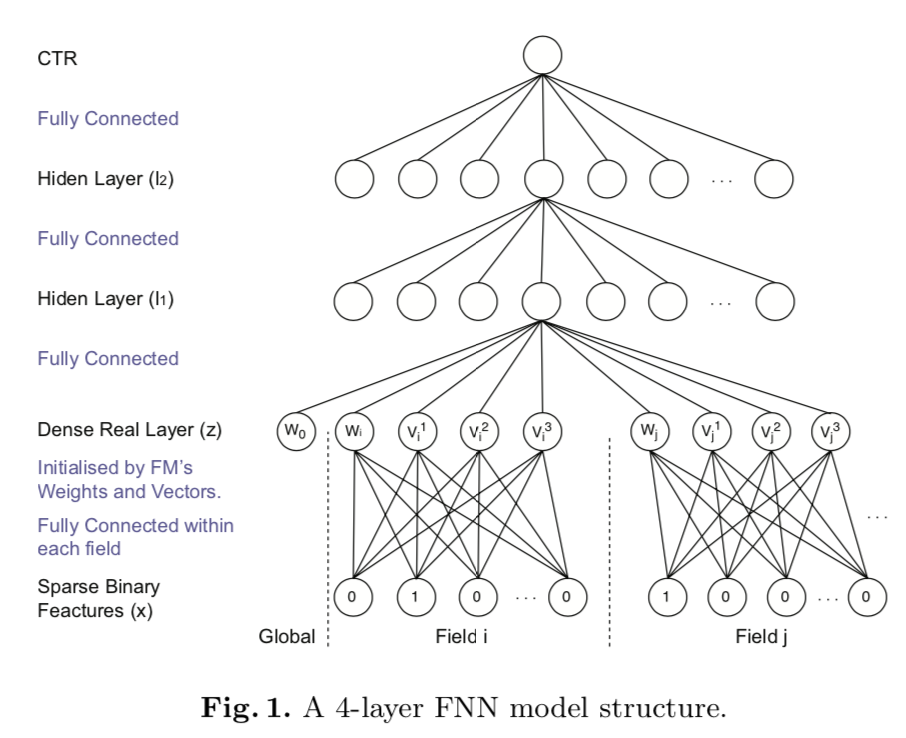

模型結構如下

FNN幾個能想到的問題有

非端到端的模型，一點都不優雅有沒有
最終FNN的表現會一定程度受到預訓練FM表現的限制，神經網路的最大資訊量<=FM隱向量和權重所含資訊量，當然這不代表FNN會比FM差因為FM對資訊的提取只用了內積
從Wide&Deep角度，模型對低階資訊的提煉會比較有限
單純的全聯接層對于進一步提煉隱向量上的資訊可能不夠高效

代碼實作

這里用了tf.contrib.framework.load_variable去讀了之前FM模型的embedding和weight，感覺也可以直接把FM的variable寫出來，然后FNN里用params再傳進去也是可以的，

@tf_estimator_model
def model_fn(features, labels, mode, params):
    feature_columns= build_features()

    input = tf.feature_column.input_layer(features, feature_columns)

    with tf.variable_scope('init_fm_embedding'):
        # method1: load from checkpoint directly
        embeddings = tf.Variable( tf.contrib.framework.load_variable(
            './checkpoint/FM',
            'fm_interaction/v'
        ) )
        weight = tf.Variable( tf.contrib.framework.load_variable(
            './checkpoint/FM',
            'linear/w'
        ) )
        dense = tf.add(tf.matmul(input, embeddings), tf.matmul(input, weight))
        add_layer_summary('input', dense)

    with tf.variable_scope( 'Dense' ):
        for i, unit in enumerate( params['hidden_units'] ):
            dense = tf.layers.dense( dense, units=unit, activation='relu', name='dense{}'.format( i ) )
            dense = tf.layers.batch_normalization( dense, center=True, scale=True, trainable=True,
                                                   training=(mode == tf.estimator.ModeKeys.TRAIN) )
            dense = tf.layers.dropout( dense, rate=params['dropout_rate'],
                                       training=(mode == tf.estimator.ModeKeys.TRAIN) )
            add_layer_summary( dense.name, dense )

    with tf.variable_scope('output'):
        y = tf.layers.dense(dense, units= 1, name = 'output')
        tf.summary.histogram(y.name, y)

    return y

PNN

PNN的目標在paper最開始就點明了以比MLPs更有效的方式來挖掘資訊，在前一篇我們就說過MLP理論上可以提煉任意資訊，但也因為它太過general導致最終模型能學到模式受資料量的限制會非常有限，PNN借鑒了FM的思路來幫助MLP學到更多特征互動資訊，

模型

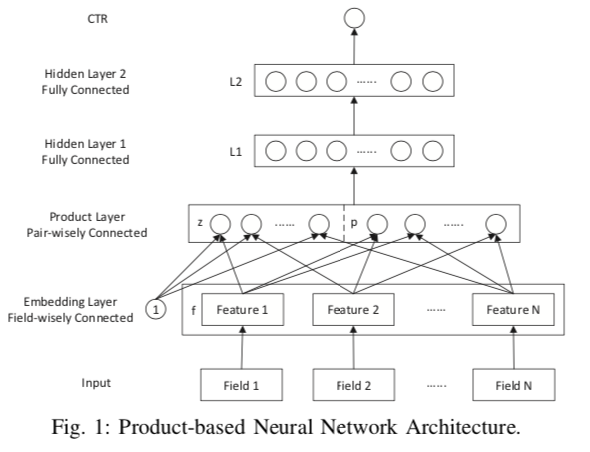

PNN給出了三種挖掘特征互動資訊的方式IPNN采用向量內積，OPNN采用向量外積，concat在一起就是PNN，模型結構如下

Input層
輸入是N個離散特征one-hot處理后拼接而成的高維稀疏矩陣，每個特征映射到相同維度(k)的低維embddding上
Product層
- Z是線性部分，和‘1’相乘也就是直接把N個K維Embedding拼接得到N*K的稠密矩陣copy過來
- p是特征互動部分
  - IPNN是兩兩特征做內積\((1*k)*(k*1)\)得到的scaler拼接成p，維度是\(O(N^2)\)
  - OPNN是兩兩特征做外積\((k*1)*(1*k)\)得到\(K^2\)的矩陣拼接成p，維度是\(O(K^2N^2)\)
  - PNN就是[IPNN,OPNN]

之后跟全連接層，可以發現去掉全聯接層把權重都設為1，把線性部分對接到最初的離散輸入那IPNN就退化成了FM，

Product層的優化

以上IPNN和OPNN的計算都有維度過高，計算復雜度過高的問題，作者進行了相應的優化，

OPNN: \(O(N^2K^2) \to O(K^2)\)
原始的OPNN，p中的每個元素都是向量外積的矩陣\(p_{i,j} \in R^{k*k}\),優化后作者對所有K*K矩陣進行了sum_pooling，也等同于先對隱向量求和\(R^{N*K} \to R^{1*K}\)再做外積\(p = \sum_{i=1}^N\sum_{j=1}^N f_if_j^T=f_{\sum}(f_{\sum})^T \, \, f_{\sum}=\sum_{i=1}^Nf_i\)
IPNN： \(O(N^2) \to O(N*K)\)
IPNN的優化又一次用到了FM的思想，內積產生的\(p \in R^{N^2}\)是對稱矩陣,因此在之后全聯接層的權重\(w_p\)也一定是對稱矩陣，所以用矩陣分解來進行降維，假定每個神經元對應的權重\(w_p^n = \theta^n{\theta^n}^T \text{where } \theta^n \in R^N\)
\(w_p^n \odot p = \sum_{i=1}^N\sum_{j=1}^N\theta^n_i\theta^n_j<f_i,f_j>=<\sum_{i=1}^N\delta_i^n,\sum_{i=1}^N\delta_i^n>\)

PNN的幾個可能可以吐槽的地方

和FNN一樣對低階特征的提煉比較有限
OPNN的部分如果不優化維度太高，在我嘗試的訓練集上基本是沒啥用，優化后這個sum_pooling究竟還保留了什么資訊，我是沒太琢磨明白

代碼實作

@tf_estimator_model
def model_fn(features, labels, mode, params):
    dense_feature= build_features()
    dense = tf.feature_column.input_layer(features, dense_feature) # lz linear concat of embedding

    feature_size = len( dense_feature )
    embedding_size = dense_feature[0].variable_shape.as_list()[-1]
    embedding_matrix = tf.reshape( dense, [-1, feature_size, embedding_size] )  # batch * feature_size *emb_size

    with tf.variable_scope('IPNN'):
        # use matrix multiplication to perform inner product of embedding
        inner_product = tf.matmul(embedding_matrix, tf.transpose(embedding_matrix, perm=[0,2,1])) # batch * feature_size * feature_size
        inner_product = tf.reshape(inner_product, [-1, feature_size * feature_size ])# batch * (feature_size * feature_size)
        add_layer_summary(inner_product.name, inner_product)

    with tf.variable_scope('OPNN'):
        outer_collection = []
        for i in range(feature_size):
            for j in range(i+1, feature_size):
                vi = tf.gather(embedding_matrix, indices = i, axis=1, batch_dims=0, name = 'vi') # batch * embedding_size
                vj = tf.gather(embedding_matrix, indices = j, axis=1, batch_dims= 0, name='vj') # batch * embedding_size
                outer_collection.append(tf.reshape(tf.einsum('ai,aj->aij',vi,vj), [-1, embedding_size * embedding_size])) # batch * (emb * emb)

            outer_product = tf.concat(outer_collection, axis=1)
        add_layer_summary( outer_product.name, outer_product )

    with tf.variable_scope('fc1'):
        if params['model_type'] == 'IPNN':
            dense = tf.concat([dense, inner_product], axis=1)
        elif params['model_type'] == 'OPNN':
            dense = tf.concat([dense, outer_product], axis=1)
        elif params['model_type'] == 'PNN':
            dense = tf.concat([dense, inner_product, outer_product], axis=1)
        add_layer_summary( dense.name, dense )

    with tf.variable_scope('Dense'):
        for i, unit in enumerate( params['hidden_units'] ):
            dense = tf.layers.dense( dense, units=unit, activation='relu', name='dense{}'.format( i ) )
            dense = tf.layers.batch_normalization( dense, center=True, scale=True, trainable=True,
                                                   training=(mode == tf.estimator.ModeKeys.TRAIN) )
            dense = tf.layers.dropout( dense, rate=params['dropout_rate'],
                                       training=(mode == tf.estimator.ModeKeys.TRAIN) )
            add_layer_summary( dense.name, dense)

    with tf.variable_scope('output'):
        y = tf.layers.dense(dense, units=1, name = 'output')
        add_layer_summary( 'output', y )

    return y

DeepFM

DeepFM是對Wide&Deep的Wide側進行了改進，之前的Wide是一個LR，輸入是離散特征和互動特征，互動特征會依賴人工特征工程來做cross，DeepFM則是用FM來代替了互動特征的部分，和Wide&Deep相比不再依賴特征工程，同時cross-column的剔除可以降低輸入的維度，

和PNN/FNN相比，DeepFM能更多提取到到低階特征，而且上述這些模型間直接并不互斥，比如把DeepFM的FMLayer共享到Deep部分其實就是IPNN，

模型

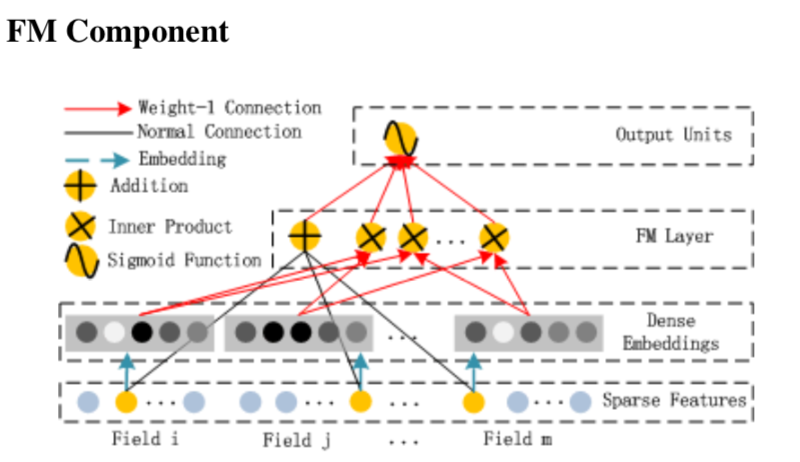

Wide部分就是一個FM，輸入是N個one-hot的離散特征，每個離散特征對應到等長的低維(k)embedding上，最終輸出的就是之前FM模型的output，并且因為這里不需要像IPNN一樣輸出隱向量，因此可以使用FM降低復雜度的trick，

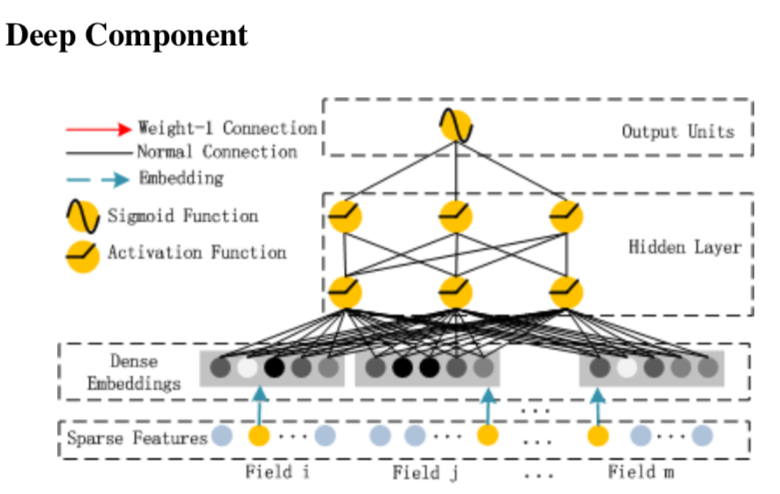

Deep部分和Wide部分共享N*K的Embedding輸入層，然后跟兩個全聯接層

Deep和Wide聯合訓練，模型最終的輸出是FM部分和Deep部分權重為1的簡單加和，聯合訓練共享Embedding也保證了二階特征互動學到的Embedding會和高階資訊學到的Embedding的一致性，

代碼實作

@tf_estimator_model
def model_fn(features, labels, mode, params):
    dense_feature, sparse_feature = build_features()
    dense = tf.feature_column.input_layer(features, dense_feature)
    sparse = tf.feature_column.input_layer(features, sparse_feature)

    with tf.variable_scope('FM_component'):
        with tf.variable_scope( 'Linear' ):
            linear_output = tf.layers.dense(sparse, units=1)
            add_layer_summary( 'linear_output', linear_output )

        with tf.variable_scope('second_order'):
            # reshape (batch_size, n_feature * emb_size) -> (batch_size, n_feature, emb_size)
            emb_size = dense_feature[0].variable_shape.as_list()[0] # all feature has same emb dimension
            embedding_matrix = tf.reshape(dense, (-1, len(dense_feature), emb_size))
            add_layer_summary( 'embedding_matrix', embedding_matrix )
            # Compared to FM embedding here is flatten(x * v) not v
            sum_square = tf.pow( tf.reduce_sum( embedding_matrix, axis=1 ), 2 )
            square_sum = tf.reduce_sum( tf.pow(embedding_matrix,2), axis=1 )

            fm_output = tf.reduce_sum(tf.subtract( sum_square, square_sum) * 0.5, axis=1, keepdims=True)
            add_layer_summary('fm_output', fm_output)

    with tf.variable_scope('Deep_component'):
        for i, unit in enumerate(params['hidden_units']):
            dense = tf.layers.dense(dense, units = unit, activation ='relu', name = 'dense{}'.format(i))
            dense = tf.layers.batch_normalization(dense, center=True, scale = True, trainable=True,
                                                  training=(mode ==tf.estimator.ModeKeys.TRAIN))
            dense = tf.layers.dropout( dense, rate=params['dropout_rate'], training = (mode==tf.estimator.ModeKeys.TRAIN))
            add_layer_summary( dense.name, dense )

    with tf.variable_scope('output'):
        y = dense + fm_output + linear_output
        add_layer_summary( 'output', y )

    return y

CTR學習筆記&代碼實作系列??

https://github.com/DSXiangLi/CTR

CTR學習筆記&代碼實作1-深度學習的前奏LR->FFM
CTR學習筆記&代碼實作2-深度ctr模型 MLP->Wide&Deep

資料

Huifeng Guo et all. "DeepFM: A Factorization-Machine based Neural Network for CTR Prediction," In IJCAI,2017.
Qu Y, Cai H, Ren K, et al. Product-based neural networks for user response prediction,2016 IEEE
Weinan Zhang, Tianming Du, and Jun Wang. Deep learning over multi-field categorical data - - A case study on user response
https://daiwk.github.io/posts/dl-dl-ctr-models.html
https://zhuanlan.zhihu.com/p/86181485
