一.案例資訊

1. 實驗內容

1.1. 主要內容

Linux centos系統磁盤空間吃緊時，進行新磁盤空間的掛載；
實作磁盤掛載到現有的Linux系統；
為新增硬碟做磁區；
格式化磁區，使用xfs檔案系統

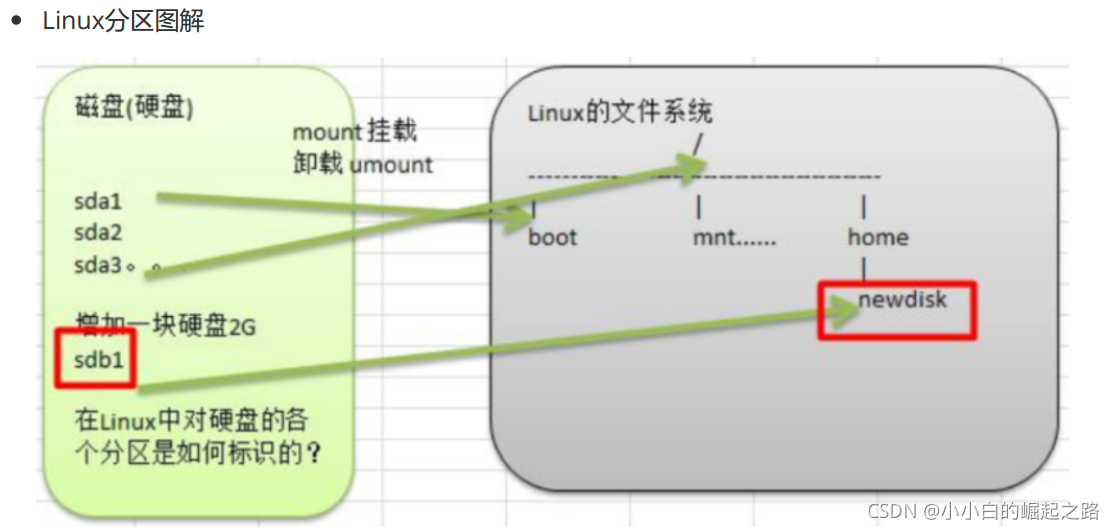

1.2. Linux磁區原理示意圖

在這里插入圖片描述

需求：當目前的硬碟不夠用時，就要嘗試給Linux新增硬碟了，并且掛載到某一個具體的目錄下
面/home/newdisk
原理：新增一塊硬碟sdb1，并掛載到/home/newdisk，此時對/home/newdisk的操作其實就是在
操作sdb1這塊硬碟，

2. 實驗目的

2.1. 實驗任務

綜合利用Linux磁盤管理，完成新磁盤的掛載，實作Linux系統的擴容效果：

實作VMWare硬碟空間擴展；
完成新增加的硬碟磁區、格式化；
完成添加新LVM到已有的LVM組，實作擴容；
完成檔案系統擴容；
完成新的磁盤空間的查看，

2.2. 技能目標

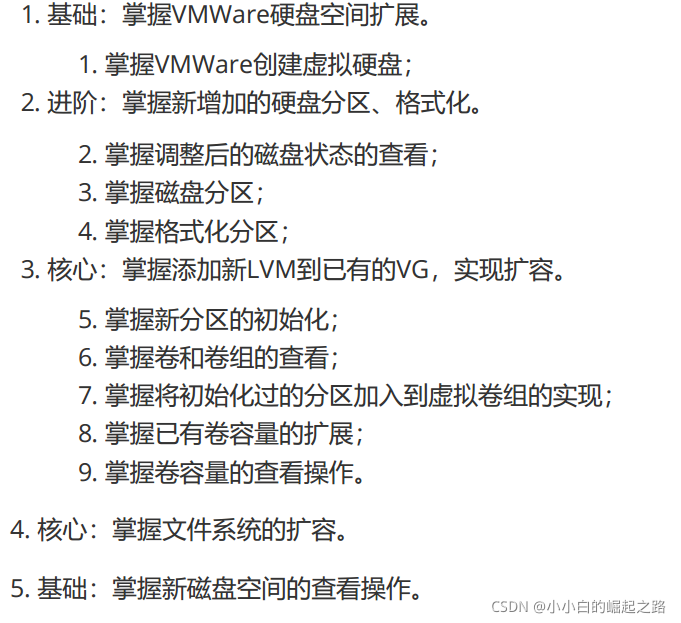

通過本實驗的完成，強化、鞏固、擴展Linux磁盤管理技術，本實驗具體包含的技能：

3. 實驗環境

系統：推薦CentOS 7.6

二.實驗步驟

整個實驗分成五個主要環節 ：

1. 實作VMWare硬碟空間擴展，

1. 基于VMWare創建虛擬硬碟；
2. 查看一下調整后的磁盤狀態；

2. 完成新增加的硬碟磁區、格式化，

3. 進行磁盤磁區；
4. 進行格式化磁區；

3. 完成添加新LVM到已有的LVM組，實作擴容，

5. 初始化剛才的磁區；
6. 查看卷和卷組；
7. 將初始化過的磁區加入到虛擬卷組；
8. 擴展已有卷的容量；9. 查看卷容量并退出，

4. 完成檔案系統擴容，

5. 完成新的磁盤空間的查看，

三.實驗效果

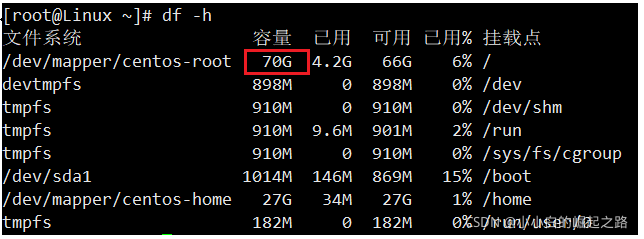

磁盤沒擴容前：

磁盤擴容后：

四. 實驗操作

01. 步驟一：實作VMWare硬碟空間擴展

1. 操作VMWare硬碟空間擴展說明

本虛擬centos服務器的磁盤分配起初分配了80G，由于近期需要配置集群，需要對root用戶擴展
20G的磁盤資源，

說明：

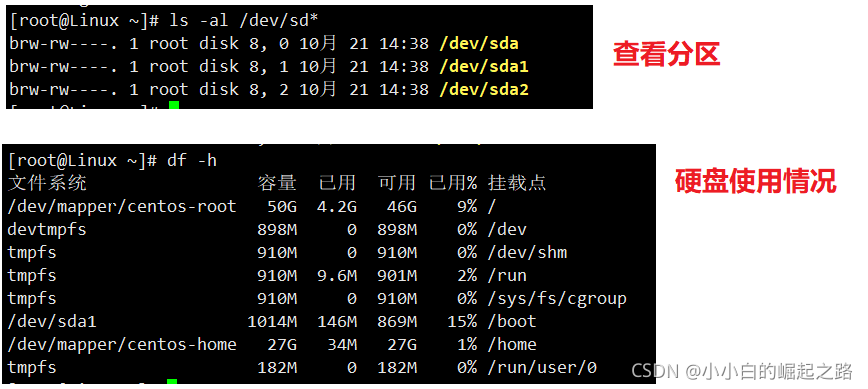

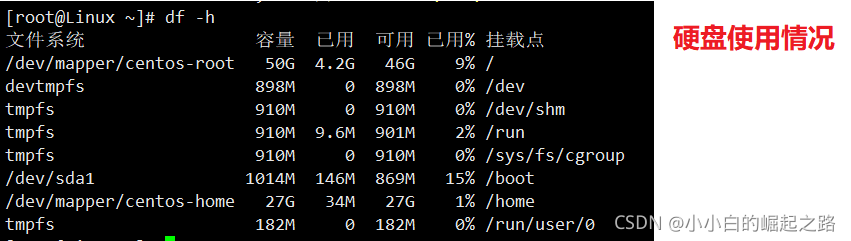

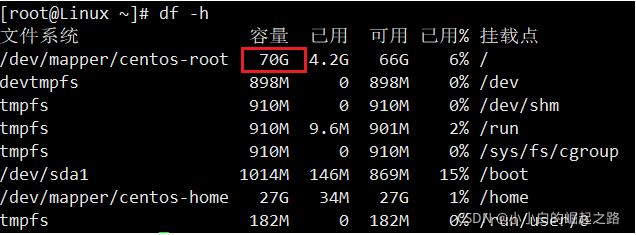

# df -h  查看掛載點資訊

$[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-KtfT387q-1635354516098)(C:\Users\泠淵\AppData\Roaming\Typora\typora-user-images\image-20211028000702227.png)]$

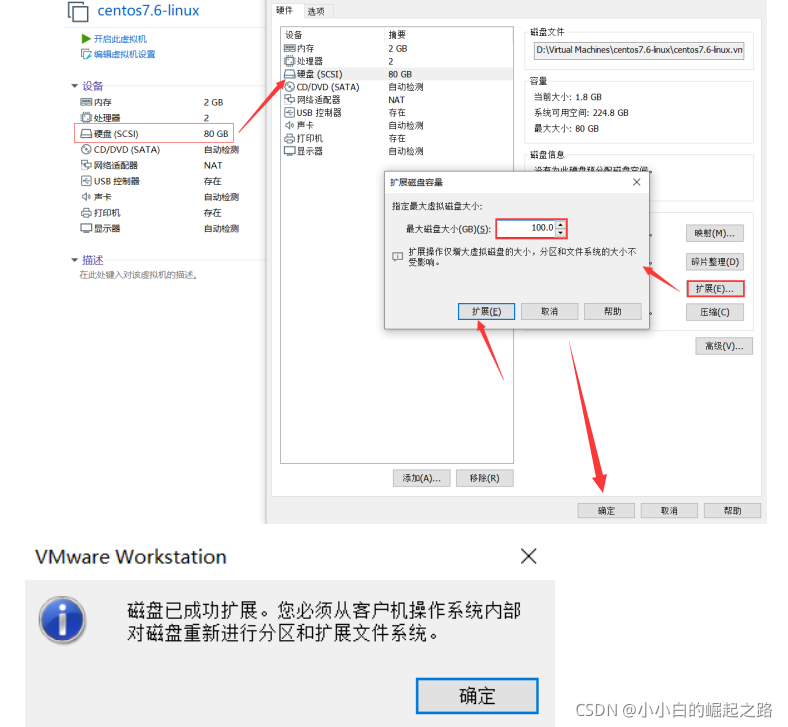

2. 擴展VMWare硬碟空間

首先需要關閉作業系統，然后在設定中將磁盤調整到需要的容量，
這里通過VMWare，擴展節點20G磁盤資源，
執行創建虛擬硬碟.

如圖所示:

$[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-I3DF1aV0-1635354516100)(C:\Users\泠淵\AppData\Roaming\Typora\typora-user-images\image-20211028001004172.png)]$

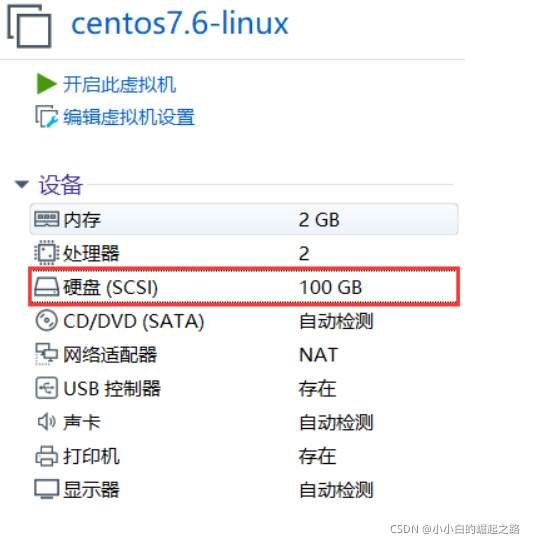

查看已創建好的虛擬硬碟 :

接下來，開啟虛擬機進行磁區和擴展檔案系統，

3. 查看調整后的磁盤狀態

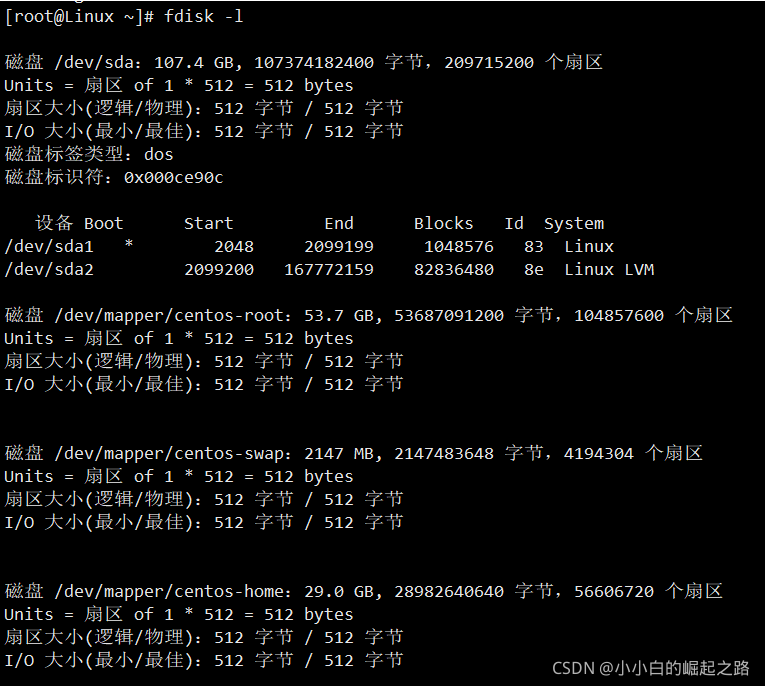

1.使用fdisk -l 查看最新磁盤狀態

2.Linux下查看已有新設備檔案

啟動虛擬機，因為上面選擇的是擴展，即在原有的硬碟sda進行擴展，所以增加空間的硬碟
是/dev/sda

02. 步驟二：完成新增加的硬碟磁區、格式化

1. 操作實作說明：

依次完成新增加虛擬硬碟的如下操作：

   1. 完成磁盤的磁區；
   2. 完成磁盤的格式化，

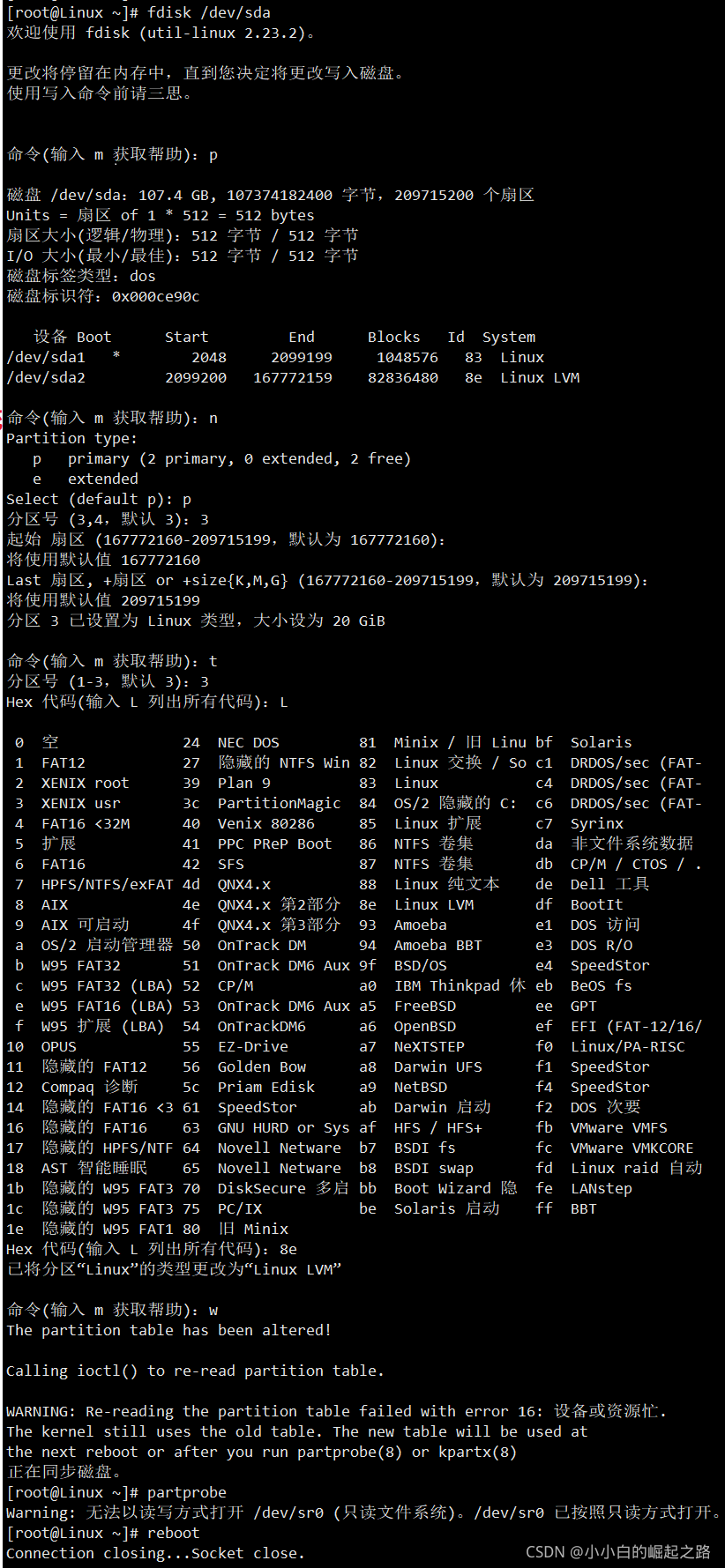

2. 操作磁盤磁區 :

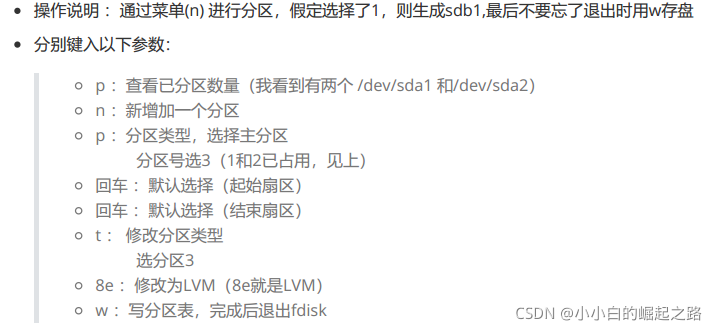

磁盤磁區命令操作：

說明：

輸入命令：fdisk /dev/sda
創建磁區1：輸入 “1”
執行保存：輸入“w"
磁區后出現了：/dev/sdb1

3. 對新增加的硬碟進行格式化

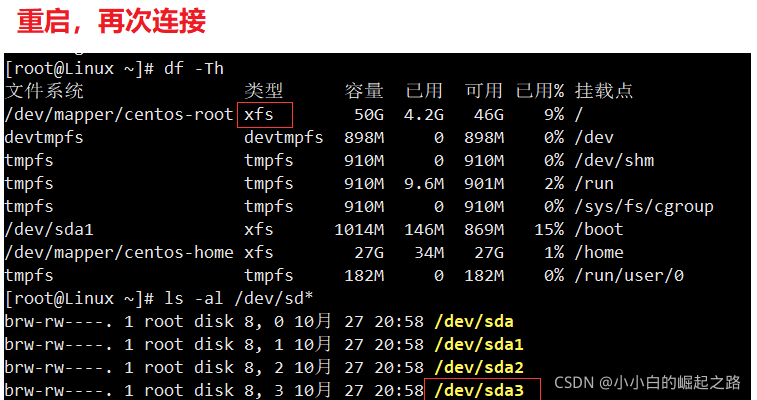

注意：
1.格式化之前要重啟機器
2.格式化sda3，使用xfs檔案系統

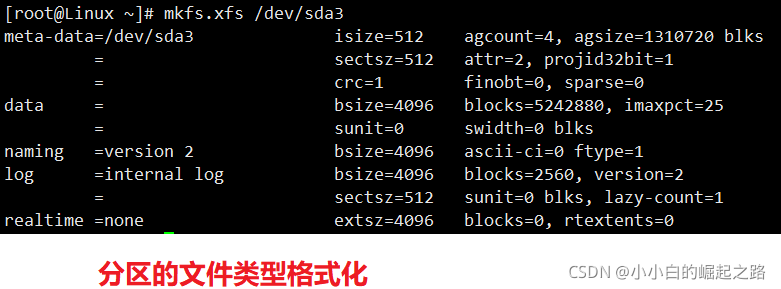

執行格式化：

確認檔案系統是xfs:

$[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-QC42vrWD-1635354516104)(C:\Users\泠淵\AppData\Roaming\Typora\typora-user-images\image-20211028004431422.png)]$

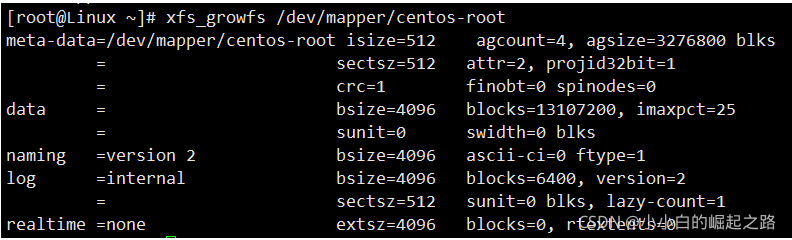

xfs用以下命令來擴磁盤空間: xfs_growfs /dev/mapper/centos-root

03. 步驟三：完成添加新LVM到已有的LVM組，實作擴容

這個環節，是實作定制對話框，替換上面的Qt默認QDialog對話框，這里的擴展就是語法意義上的
繼承；

1. 操作實作說明

完成新LVM到已有的LVM組，實作擴容，主要有如下步驟：

1.初始化新磁區
2.查看卷和卷組
3.將初始化過的磁區加入到虛擬卷組
4.查看擴展后的卷容量

2. 初始化剛才的磁區

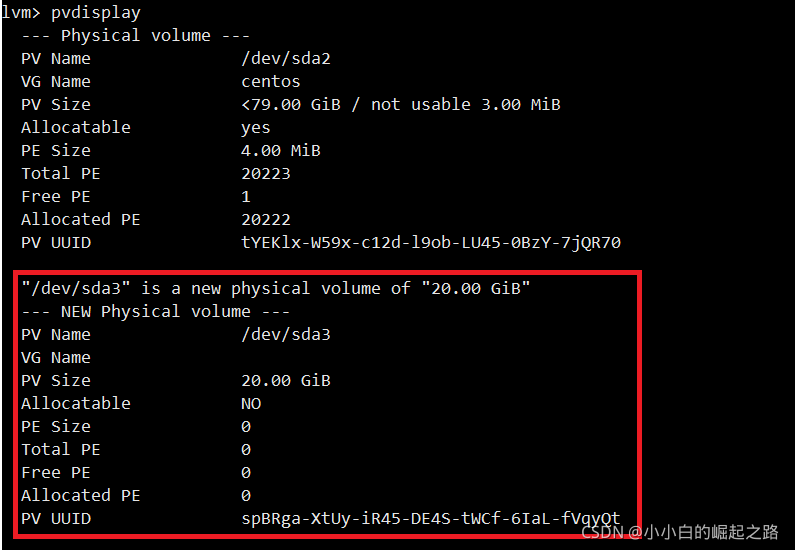

3. 查看卷和卷組

4. 將初始化過的磁區加入到虛擬卷組

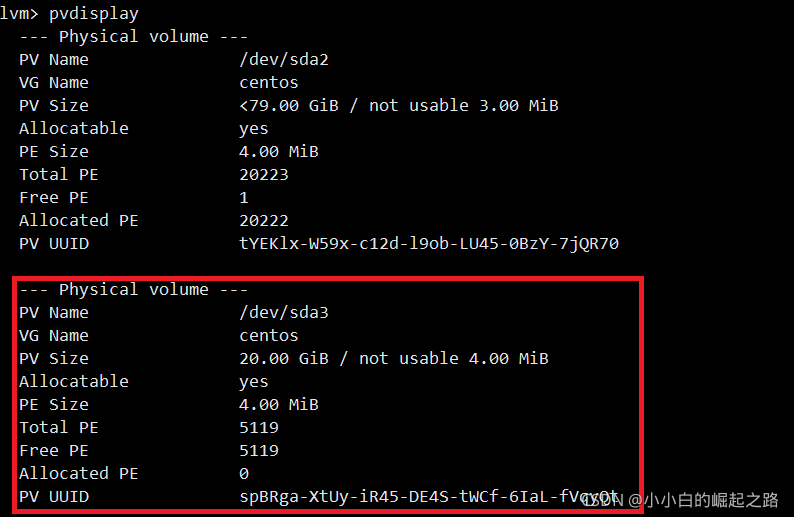

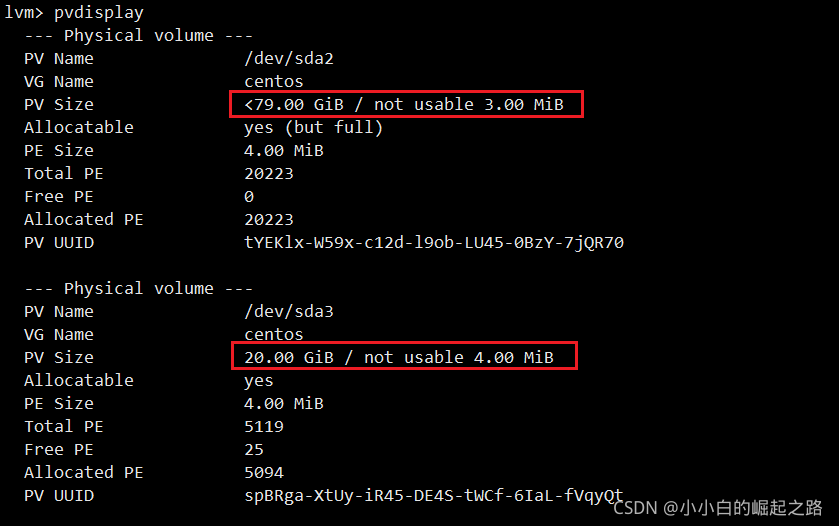

再次查看卷和卷組：

5. 擴展已有卷的容量

命令說明：

lvextend指令用于在線擴展邏輯卷的空間大小，而不中斷應用程式對邏輯卷的訪問
1. -L ：指定邏輯卷的大小，單位為“kKmMgGtT”位元組，也就是Size
2. -l ：指定邏輯卷的大小，單位為PE數

執行擴展命令：

將初始化過的磁區加入到虛擬卷組vg_dc01, 擴展已有卷的容量

6. 查看擴展后的卷容量

退出：

$[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-M0dwZEka-1635354516107)(C:\Users\泠淵\AppData\Roaming\Typora\typora-user-images\image-20211028005947030.png)]$

04. 步驟四：完成檔案系統擴容

1. 操作實作說明

以上只是卷擴容了，還要對檔案系統實作真正擴容，

步驟說明 :

查看硬碟資源分配情況
執行檔案系統擴容
再次查看硬碟資源分配情況

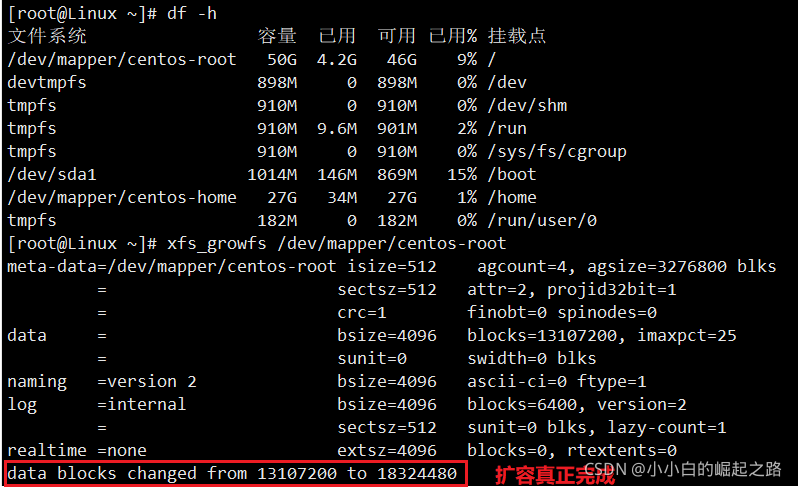

2. 執行檔案系統擴容

05.步驟五：完成新的磁盤空間的查看

[root@hadoop ~]# df -h

四. 擴展思考

如何實作Linux磁盤卸載？
