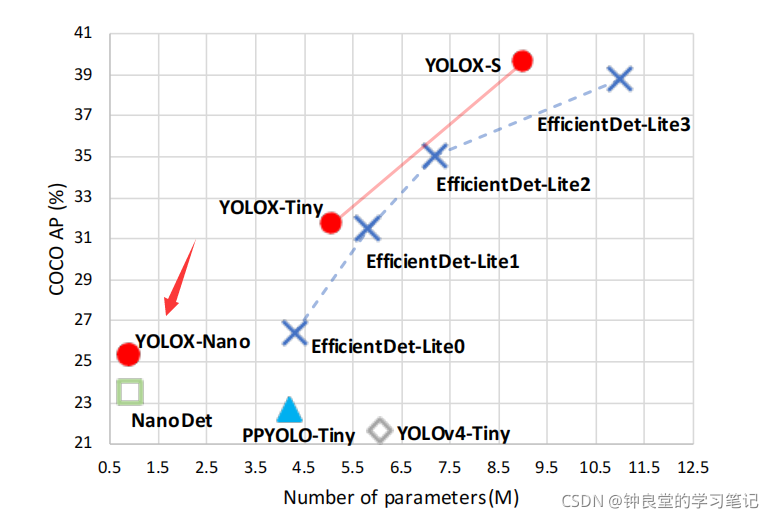

yolox_nano模型的引數量極小，并且有著一定的準確度而被使用到手機端的yolox部署：

在這里插入圖片描述

yolox_nano訓練命令：

python tools/train.py -f exps/example/yolox_voc/yolox_voc_nano.py -d 1 -b 8 -c weights/yolox_nano.pth

yolox_nano.pth是官網下載的coco資料集的權重檔案來做完這個預訓練權重（我發現使用之前訓練過的yolox_nano.pth其實也是可以的，這個不是主要問題，重要的是yolox_voc_nano.py這個檔案需要好好改，如果改的有問題，就會之后轉onnx檔案的時候有錯誤：Missing key(s) & Unexpected key(s) in state_dict…），

這里需要注意：

-f exps/example/yolox_voc/yolox_voc_nano.py

中的

yolox_voc_nano.py

代碼如下：

（在.\exps\default\nano.py和.\exps/example/yolox_voc/yolox_voc.py基礎上修改，也就是把nano.py的init函式和get_model復制粘貼到yolox_voc.py里，修改修改類別數 self.num_classes 還有image_sets，最后把名字變成yolox_voc_nano.py檔案就行）

# encoding: utf-8
import os

import torch
# 需要加上這個
import torch.nn as nn
import torch.distributed as dist

from yolox.data import get_yolox_datadir
from yolox.exp import Exp as MyExp


class Exp(MyExp):
    def __init__(self):
        super(Exp, self).__init__()

        # 修改網路深度和寬度
        self.depth = 0.33
        self.width = 0.25

        self.input_size = (416, 416)
        self.mosaic_scale = (0.5, 1.5)
        self.random_size = (10, 20)
        self.test_size = (416, 416)
        self.exp_name = os.path.split(os.path.realpath(__file__))[1].split(".")[0]
        self.enable_mixup = False

        # 修改類別數
        self.num_classes = 1

# 之前沒有加上這個get_model函式，就訓練有問題
def get_model(self, sublinear=False):

    def init_yolo(M):
        for m in M.modules():
            if isinstance(m, nn.BatchNorm2d):
                m.eps = 1e-3
                m.momentum = 0.03
    if "model" not in self.__dict__:
        from yolox.models import YOLOX, YOLOPAFPN, YOLOXHead
        in_channels = [256, 512, 1024]
        # NANO model use depthwise = True, which is main difference.
        backbone = YOLOPAFPN(self.depth, self.width, in_channels=in_channels, depthwise=True)
        head = YOLOXHead(self.num_classes, self.width, in_channels=in_channels, depthwise=True)
        self.model = YOLOX(backbone, head)

    self.model.apply(init_yolo)
    self.model.head.initialize_biases(1e-2)
    return self.model

def get_data_loader(self, batch_size, is_distributed, no_aug=False, cache_img=False):
    from yolox.data import (
        VOCDetection,
        TrainTransform,
        YoloBatchSampler,
        DataLoader,
        InfiniteSampler,
        MosaicDetection,
        worker_init_reset_seed,
    )
    from yolox.utils import (
        wait_for_the_master,
        get_local_rank,
    )
    local_rank = get_local_rank()

    with wait_for_the_master(local_rank):
        dataset = VOCDetection(
            data_dir=os.path.join(get_yolox_datadir(), "VOCdevkit"),
            # image_sets=[('2007', 'trainval'), ('2012', 'trainval')],
            # 訓練的時候只有VOC2007的資料集，所以需要改這里
            image_sets=[('2007', 'trainval')],
            img_size=self.input_size,
            preproc=TrainTransform(
                max_labels=50,
                flip_prob=self.flip_prob,
                hsv_prob=self.hsv_prob),
            cache=cache_img,
        )

    dataset = MosaicDetection(
        dataset,
        mosaic=not no_aug,
        img_size=self.input_size,
        preproc=TrainTransform(
            max_labels=120,
            flip_prob=self.flip_prob,
            hsv_prob=self.hsv_prob),
        degrees=self.degrees,
        translate=self.translate,
        mosaic_scale=self.mosaic_scale,
        mixup_scale=self.mixup_scale,
        shear=self.shear,
        enable_mixup=self.enable_mixup,
        mosaic_prob=self.mosaic_prob,
        mixup_prob=self.mixup_prob,
    )

    self.dataset = dataset

    if is_distributed:
        batch_size = batch_size // dist.get_world_size()

    sampler = InfiniteSampler(
        len(self.dataset), seed=self.seed if self.seed else 0
    )

    batch_sampler = YoloBatchSampler(
        sampler=sampler,
        batch_size=batch_size,
        drop_last=False,
        mosaic=not no_aug,
    )

    dataloader_kwargs = {"num_workers": self.data_num_workers, "pin_memory": True}
    dataloader_kwargs["batch_sampler"] = batch_sampler

    # Make sure each process has different random seed, especially for 'fork' method
    dataloader_kwargs["worker_init_fn"] = worker_init_reset_seed

    train_loader = DataLoader(self.dataset, **dataloader_kwargs)

    return train_loader

def get_eval_loader(self, batch_size, is_distributed, testdev=False, legacy=False):
    from yolox.data import VOCDetection, ValTransform

    valdataset = VOCDetection(
        data_dir=os.path.join(get_yolox_datadir(), "VOCdevkit"),
        image_sets=[('2007', 'test')],
        img_size=self.test_size,
        preproc=ValTransform(legacy=legacy),
    )

    if is_distributed:
        batch_size = batch_size // dist.get_world_size()
        sampler = torch.utils.data.distributed.DistributedSampler(
            valdataset, shuffle=False
        )
    else:
        sampler = torch.utils.data.SequentialSampler(valdataset)

    dataloader_kwargs = {
        "num_workers": self.data_num_workers,
        "pin_memory": True,
        "sampler": sampler,
    }
    dataloader_kwargs["batch_size"] = batch_size
    val_loader = torch.utils.data.DataLoader(valdataset, **dataloader_kwargs)

    return val_loader

def get_evaluator(self, batch_size, is_distributed, testdev=False, legacy=False):
    from yolox.evaluators import VOCEvaluator

    val_loader = self.get_eval_loader(batch_size, is_distributed, testdev, legacy)
    evaluator = VOCEvaluator(
        dataloader=val_loader,
        img_size=self.test_size,
        confthre=self.test_conf,
        nmsthre=self.nmsthre,
        num_classes=self.num_classes,
    )
    return evaluator

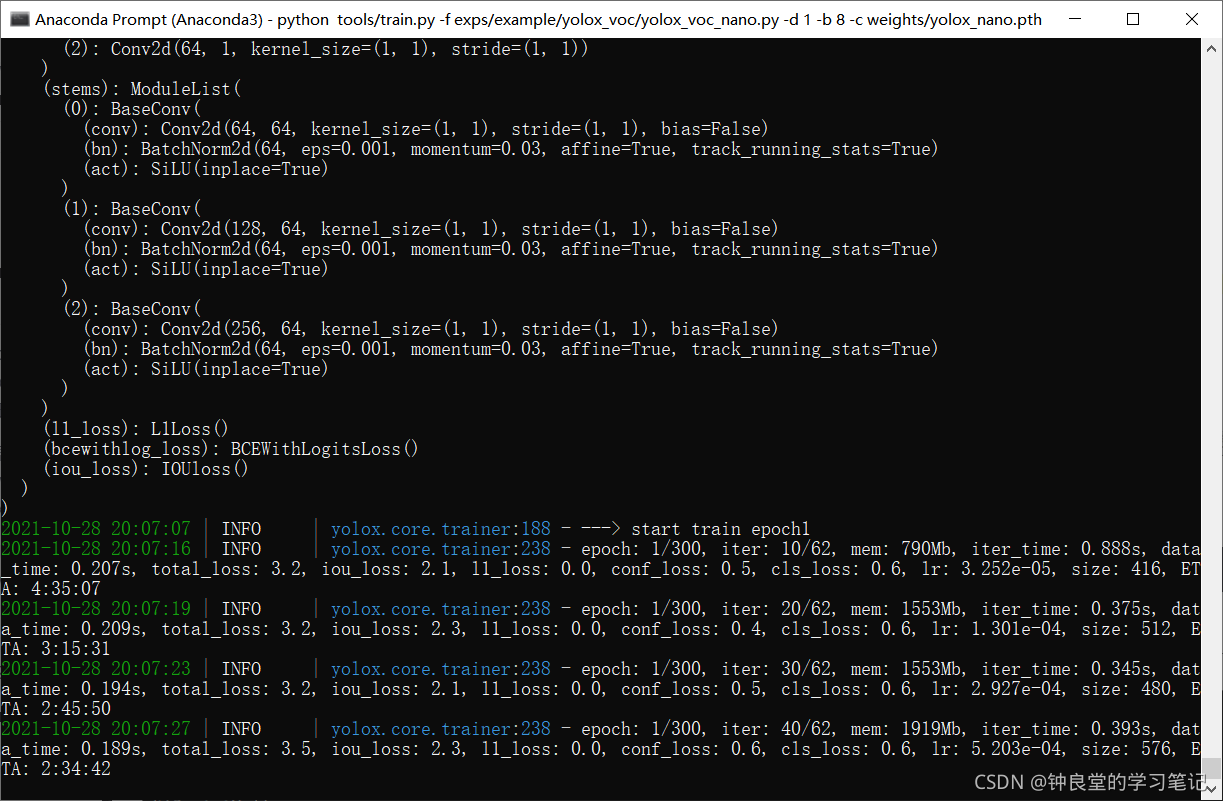

修改過后，就可以開始訓練yolox_nano了：

yolox_nano訓練命令：

python tools/train.py -f exps/example/yolox_voc/yolox_voc_nano.py -d 1 -b 8 -c weights/yolox_nano.pth

在這里插入圖片描述
這里我沒有使用混合精度訓練，原因如下博客所示：
https://blog.csdn.net/ELSA001/article/details/120918082?spm=1001.2014.3001.5502

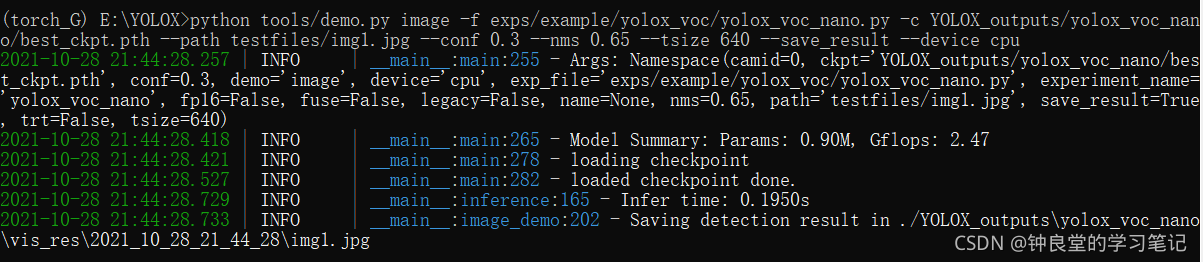

訓練結束之后測驗一下：

python tools/demo.py image -f exps/example/yolox_voc/yolox_voc_nano.py -c YOLOX_outputs/yolox_voc_nano/best_ckpt.pth --path testfiles/img1.jpg --conf 0.3 --nms 0.65 --tsize 640 --save_result --device cpu

效果如下：
在這里插入圖片描述

在這里插入圖片描述

接下來生成onnx檔案（YOLOX路徑下執行）：

python tools/export_onnx.py -n yolox-nano -c weights/yolox_nano.pth --output-name weights/yolox_nano.onnx

yolox_nano.pth檔案是訓練好的best_ckpt.pth改了名字得來的

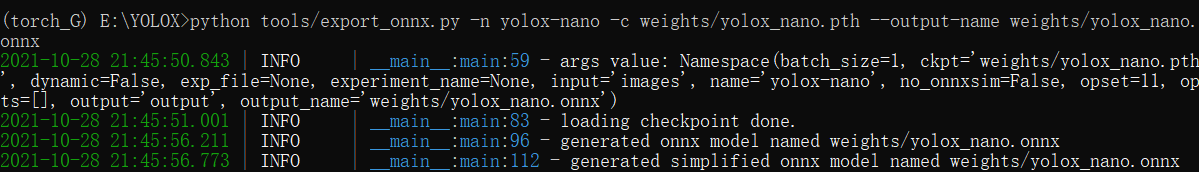

效果如下：
在這里插入圖片描述

(torch_G) E:\YOLOX>python tools/export_onnx.py -n yolox-nano -c weights/yolox_nano.pth --output-name weights/yolox_nano.onnx
2021-10-28 21:45:50.843 | INFO     | __main__:main:59 - args value: Namespace(batch_size=1, ckpt='weights/yolox_nano.pth', dynamic=False, exp_file=None, experiment_name=None, input='images', name='yolox-nano', no_onnxsim=False, opset=11, opts=[], output='output', output_name='weights/yolox_nano.onnx')
2021-10-28 21:45:51.001 | INFO     | __main__:main:83 - loading checkpoint done.
2021-10-28 21:45:56.211 | INFO     | __main__:main:96 - generated onnx model named weights/yolox_nano.onnx
2021-10-28 21:45:56.773 | INFO     | __main__:main:112 - generated simplified onnx model named weights/yolox_nano.onnx

loading checkpoint done這個程序可能會比較久，

接下來就是匯出ncnn檔案：

拷貝yolox_nano.onnx檔案到E:\ncnn\build-vs2019\tools\onnx檔案下

同時也使用命令列到E:\ncnn\build-vs2019\tools\onnx目錄下：

在這里插入圖片描述

使用命令生成ncnn相應的param和bin檔案：

onnx2ncnn.exe yolox_nano.onnx yolox_nano.param yolox_nano.bin

在這里插入圖片描述

這里輸出了很多Unsupported slice step !也沒關系，后面可以改的，主要是因為ncnn不支持Focus模塊，會有警告，

修改yolox_nano.param檔案：

把 295修改為295 - 9 = 286 (由于我們將洗掉 10 層并添加 1 層，因此總層數應減去 9)，

然后從 Split 到 Concat 洗掉 10 行代碼，但記住Concat一行最后倒數第二個數字：683，

在輸入后添加 YoloV5Focus 層（使用之前的數字 683）：

YoloV5Focus      focus                    1 1 images 683

這里需要注意，里面的空格需要一個個慢慢敲的，可以使用Netron軟體來看看：

在這里插入圖片描述

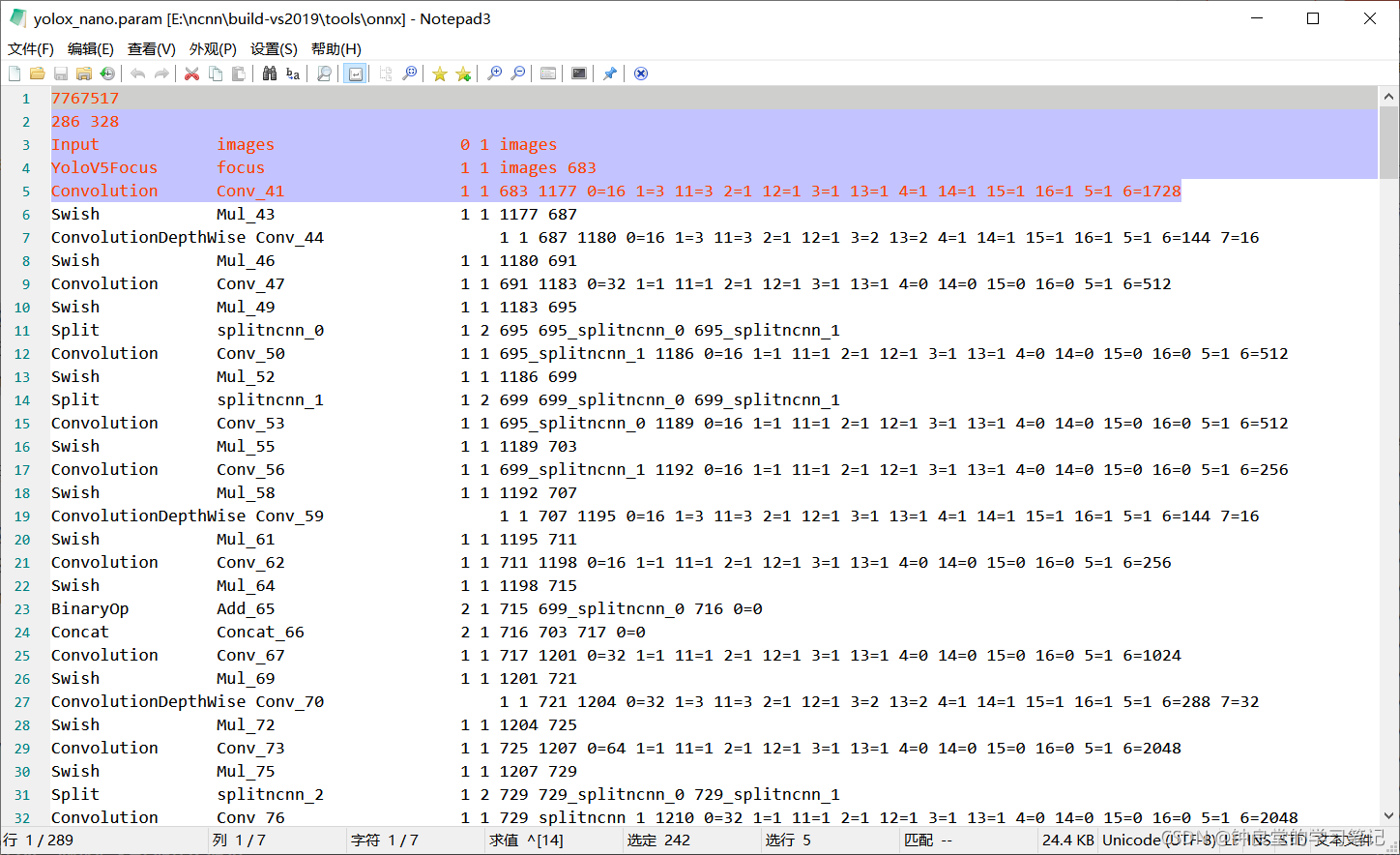

修改之后是這樣的：

7767517
286 328
Input            images                   0 1 images
YoloV5Focus      focus                    1 1 images 683
Convolution      Conv_41                  1 1 683 1177 0=16 1=3 11=3 2=1 12=1 3=1 13=1 4=1 14=1 15=1 16=1 5=1 6=1728
....

在這里插入圖片描述

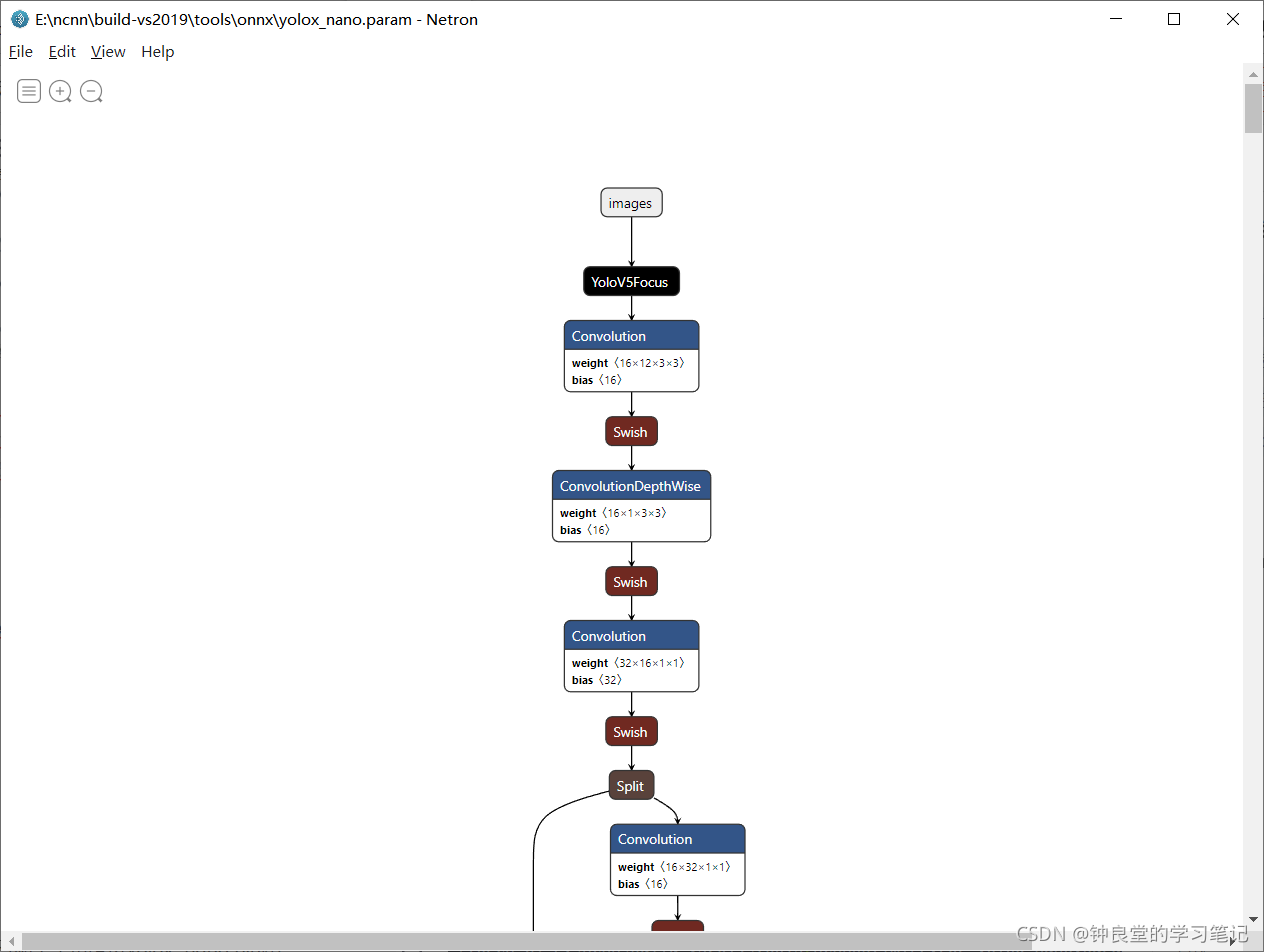

yolox_nano.param修改之后使用Netron軟體來看的效果如下：
在這里插入圖片描述

這樣就算是成功修改了！

使用ncnn_optimize優化ncnn檔案：

產生新的param和bin檔案:

在E:\ncnn\build-vs2019\tools路徑下執行（先拷貝yolox_nano.bin和yolox_nano.param檔案到此路徑下）

ncnnoptimize.exe yolox_nano.param yolox_nano.bin yolox_nano.param yolox_nano.bin 65536

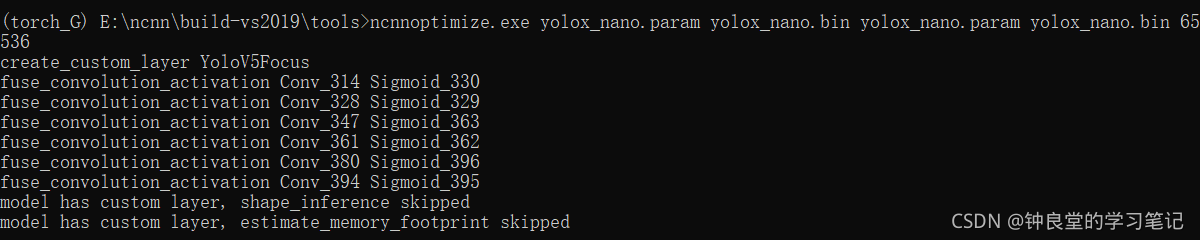

(torch_G) E:\ncnn\build-vs2019\tools\onnx>cd ..

(torch_G) E:\ncnn\build-vs2019\tools>ncnnoptimize.exe yolox_nano.param yolox_nano.bin yolox_nano.param yolox_nano.bin 65536
create_custom_layer YoloV5Focus
fuse_convolution_activation Conv_314 Sigmoid_330
fuse_convolution_activation Conv_328 Sigmoid_329
fuse_convolution_activation Conv_347 Sigmoid_363
fuse_convolution_activation Conv_361 Sigmoid_362
fuse_convolution_activation Conv_380 Sigmoid_396
fuse_convolution_activation Conv_394 Sigmoid_395
model has custom layer, shape_inference skipped
model has custom layer, estimate_memory_footprint skipped

在這里插入圖片描述

這樣就算是把ncnn檔案優化完成了，

之后在Android studio上面使用build.gradle來自動編譯yolox的安卓檔案，

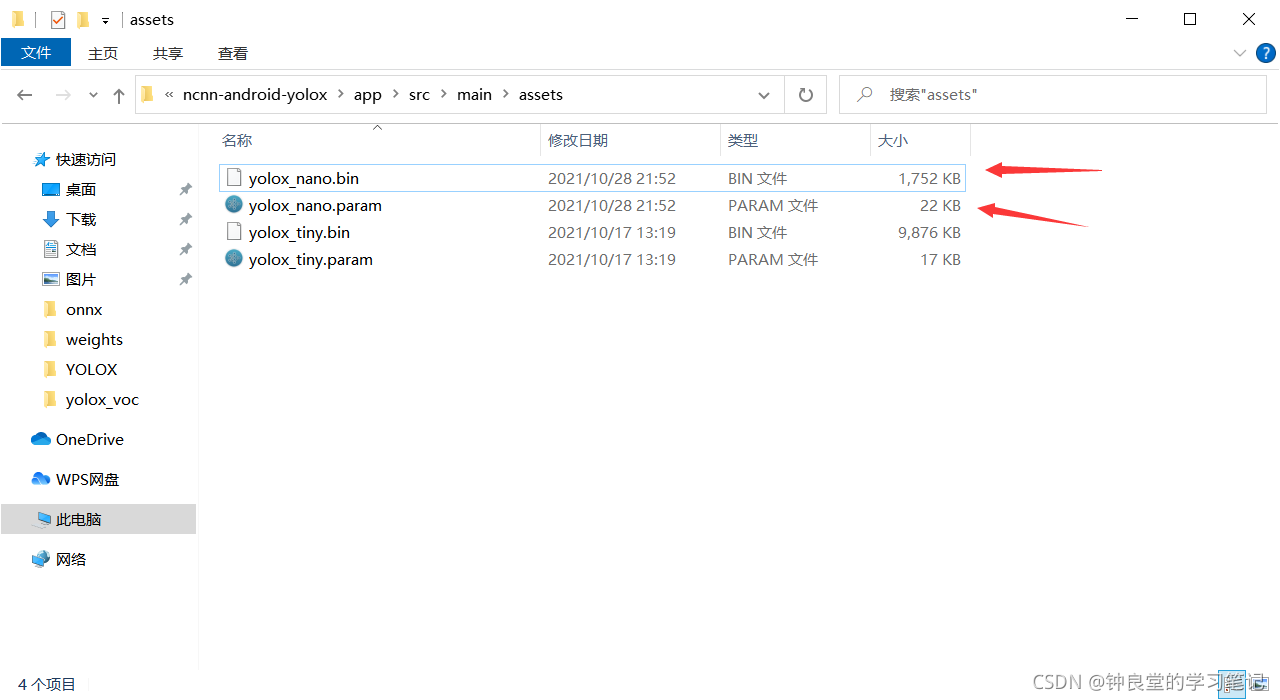

編譯結束之后，把剛剛優化之后的yolox_nano.param和yolox_nano.bin放在這個assets目錄下：

E:\AndroidStudioProjects\ncnn-android-yolox\app\src\main\assets

在這里插入圖片描述

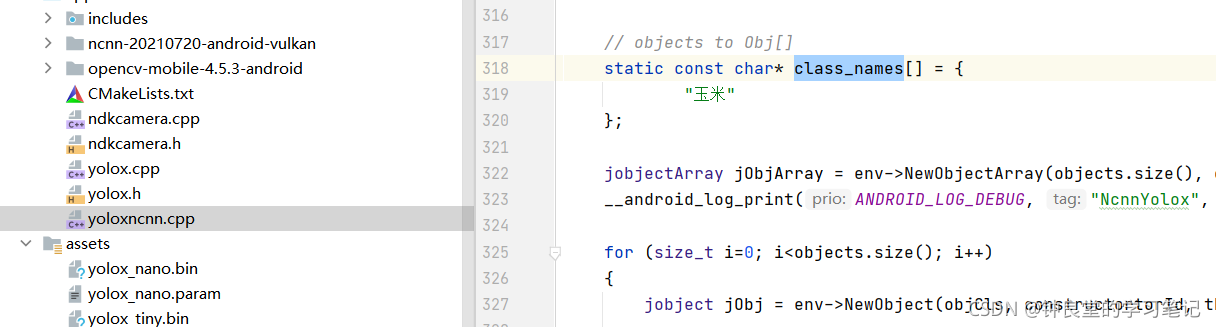

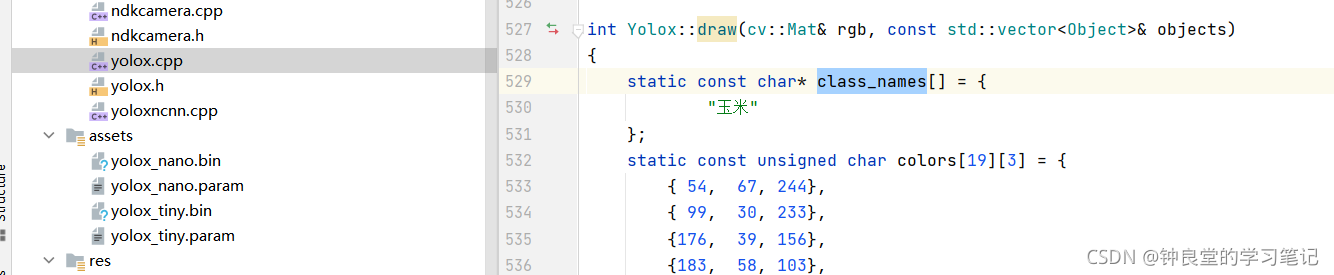

最后，我們只需要修改cpp目錄下的yolox.cpp和yoloxncnn.cpp的class_names陣列就行：

在這里插入圖片描述

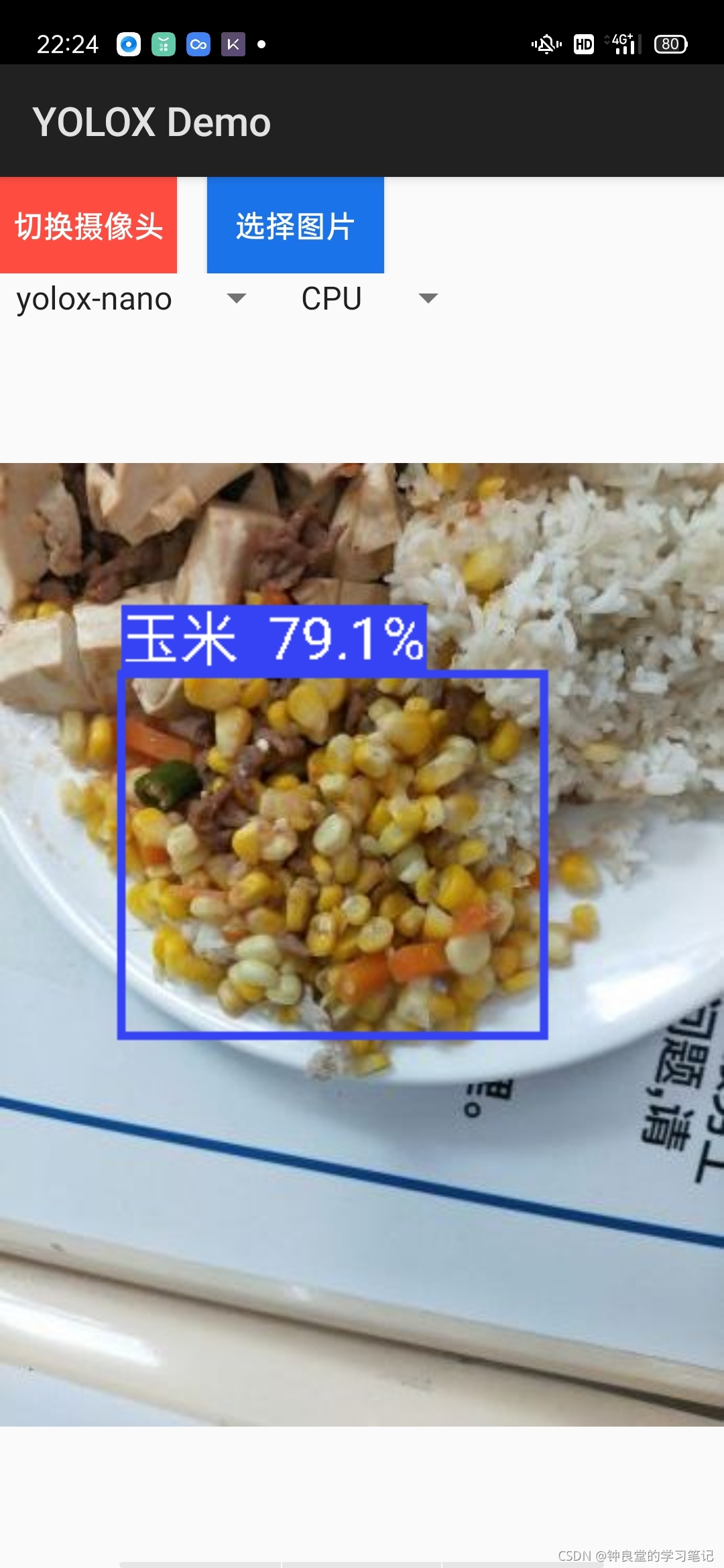

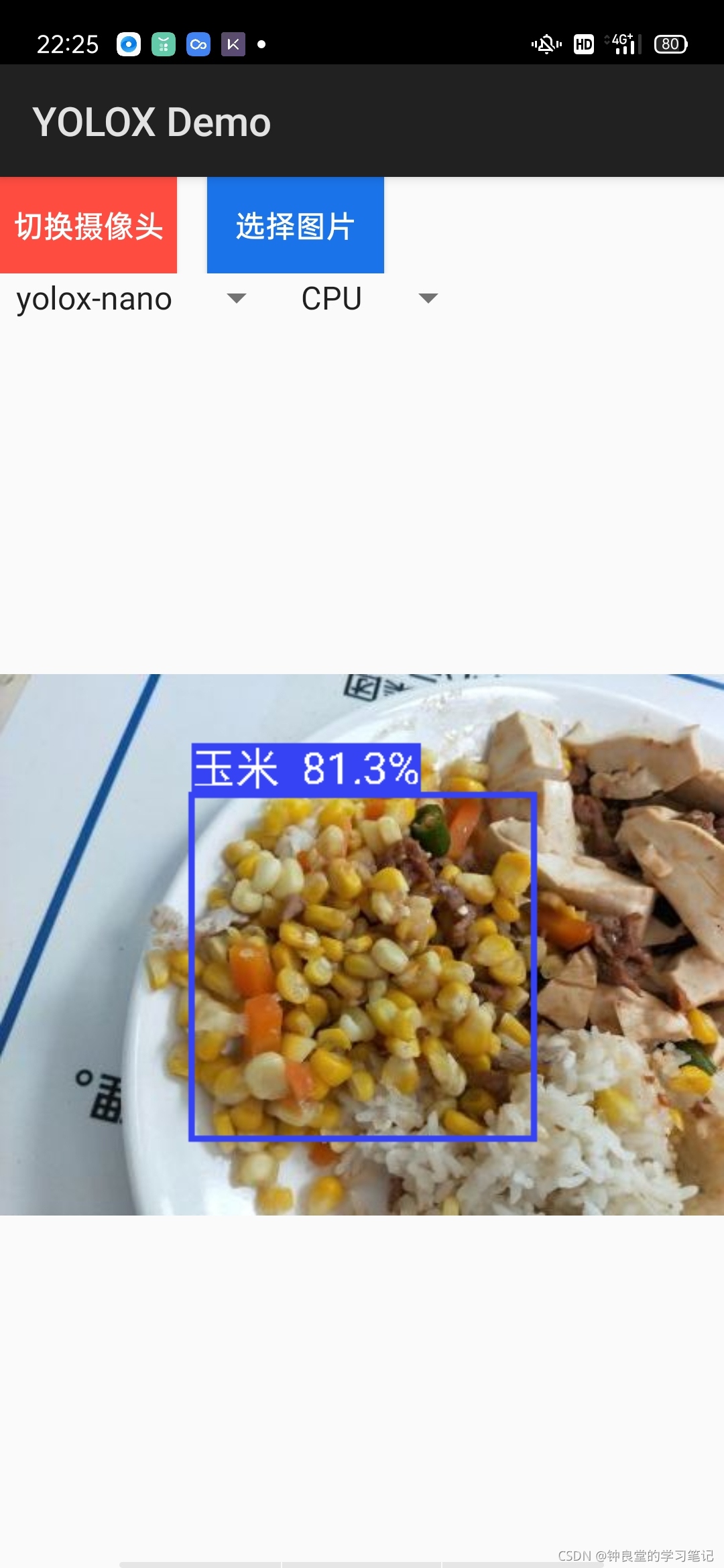

點擊運行即可檢測：

在這里插入圖片描述

但是這個檢測還是有問題的，就是我沒辦法識別高解析度的圖片和視頻，只能識別我喂入神經網路來訓練的圖片的低解析度的圖片，不過最侄訓是檢測出來了，還是很開心的，
