一、 作業原理
（一）串口通信協議和RS232串口標準
串口通信協議
串口通信指串口按位（bit）發送和接收位元組，盡管位元位元組（byte）的串行通信慢，但是串口可以在使用一根線發送資料的同時用另一根線接收資料，串口通信協議是指規定了資料包的內容，內容包含了起始位、主體資料、校驗位及停止位，雙方需要約定一致的資料包格式才能正常收發資料的有關規范，在串口通信中，常用的協議包括RS-232、RS-422和RS-485
RS232串口標準
RS232串口標準是美國EIA（電子工業聯合會）與BELL等公司一起開發的通信協議，它適合于資料傳輸速率在0~20000bit/s范圍內通信，RS232作為一種標準，被廣泛應用于計算機與外設間的一種常通信介面，其中外設應用種類繁多，如：列印機、資料采集模塊、測驗裝置和各種控制回路，甚至RS232串行介面還可用于計算機之間的簡單連接上，
（二）RS232電平與TTL電平的區別
RS232電平與TTL電平的區別
- TTL電平信號之所以被廣泛使用，原因是因為：通常我們采用二進制來表示資料，而且規定，+5V等價于邏輯“1”，0V等價于邏輯“0”，這樣的資料通信及電平規定方式，被稱做TTL（晶體管-晶體管邏輯電平）信號系統，這是計算機處理器控制的設備內部各部分之間通信的標準技術，
- rs232是個人計算機上的通訊介面之一，由電子工業協會（Electronic Industries AssociaTIon，EIA）所制定的異步傳輸標準介面，通常 RS-232 介面以9個引腳 （DB-9） 或是25個引腳 （DB-25）的型態出現，一般個人計算機上會有兩組 RS-232 介面，分別稱為 COM1 和COM2，RS232的電平標準為+12V為邏輯負，-12為邏輯正，TTL電平為5V為邏輯正，0為邏輯負
（三）USB轉串口原理
USB轉串口原理
USB主機檢測到USB轉串口設備插入后，首先會對設備復位，然后開始USB列舉程序，USB列舉時程序會獲取設備描述符、配置描述符、介面描述符等，描述符中會包含USB設備的廠商ID，設備ID和Class類別等資訊，作業系統會根據該資訊為設備匹配相應的USB設備驅動，
USB虛擬串口的實作在系統上依賴于USB轉串口驅動，一般由廠家直接提供，也可以使用作業系統自帶的CDC類串口驅動等，驅動主要分為2個功能，其一注冊USB設備驅動，完成對USB設備的控制與資料通訊，其二注冊串口驅動，為串口應用層提供相應的實作方法，
二、搭建STM32的開發環境
（一）安裝 JDK
- 由于STM32CubeMX是Java實作的，需要先安裝JDK環境，
官網地址：https://www.oracle.com/java/technologies/javase-downloads.html
（二）安裝MDK5
參照：搭建并配置Keil嵌入式開發環境，完成一個基于STM32匯編程式的撰寫
（三）安裝 stm32CubeMX

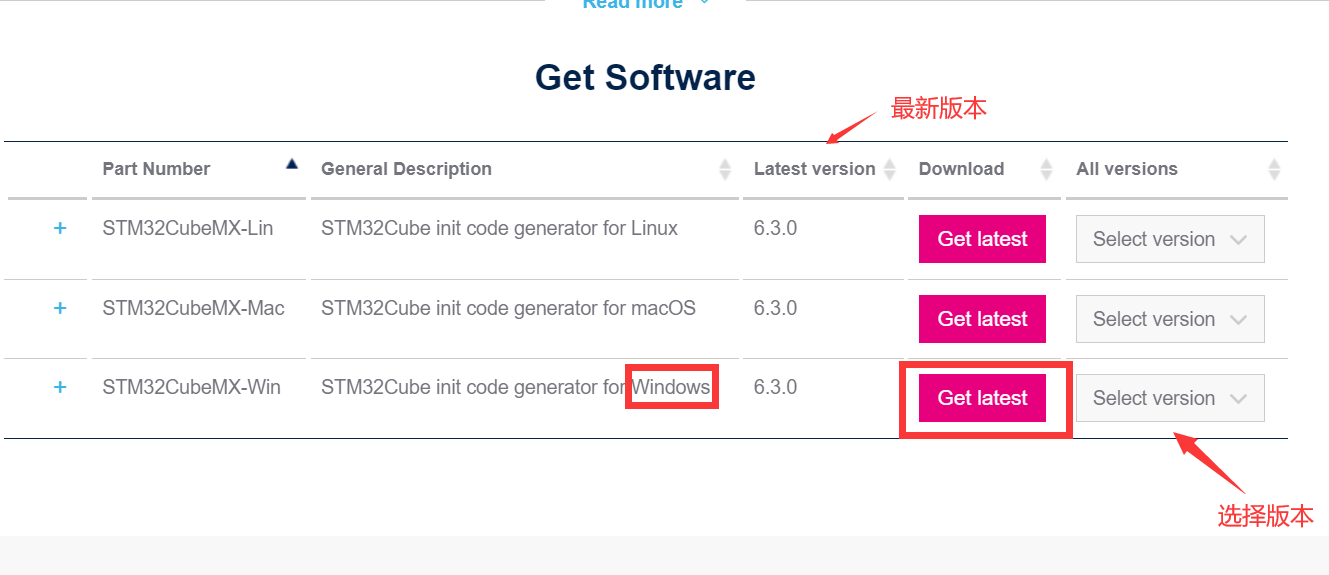

stm32CubeMX下載地址：https://www.st.com/en/development-tools/stm32cubemx.html

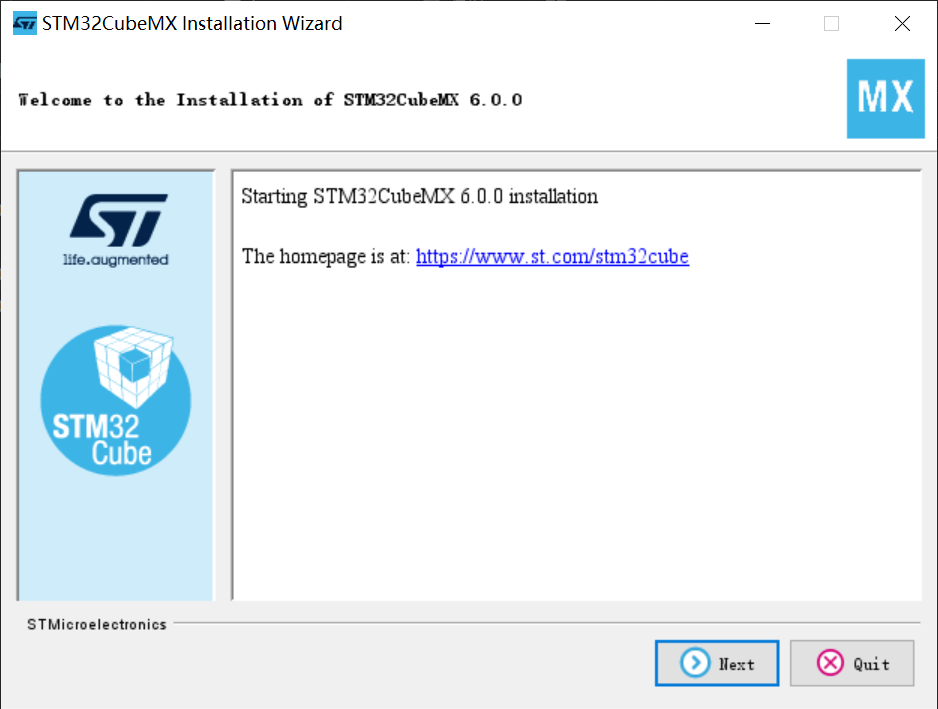

下載好后，點擊開始安裝，Next，

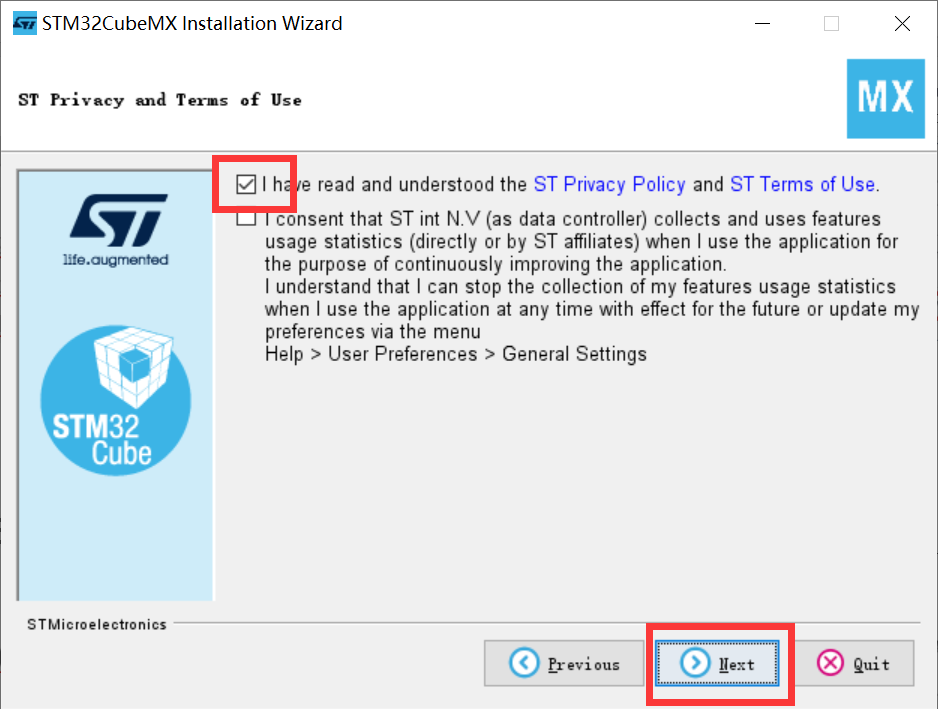

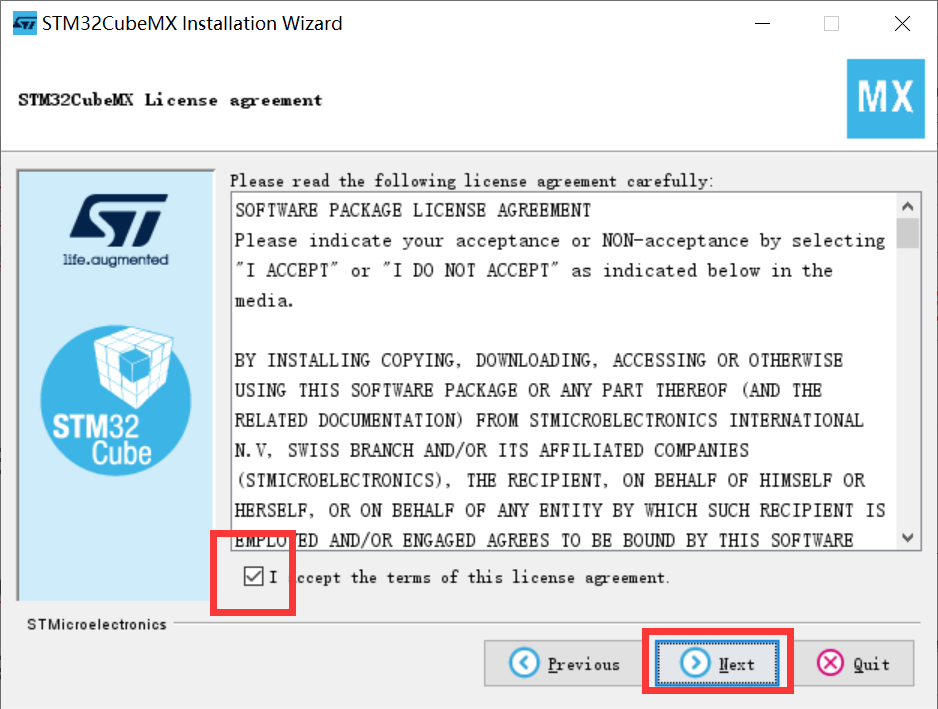

同意協議，Next，
勾選第一個，Next，

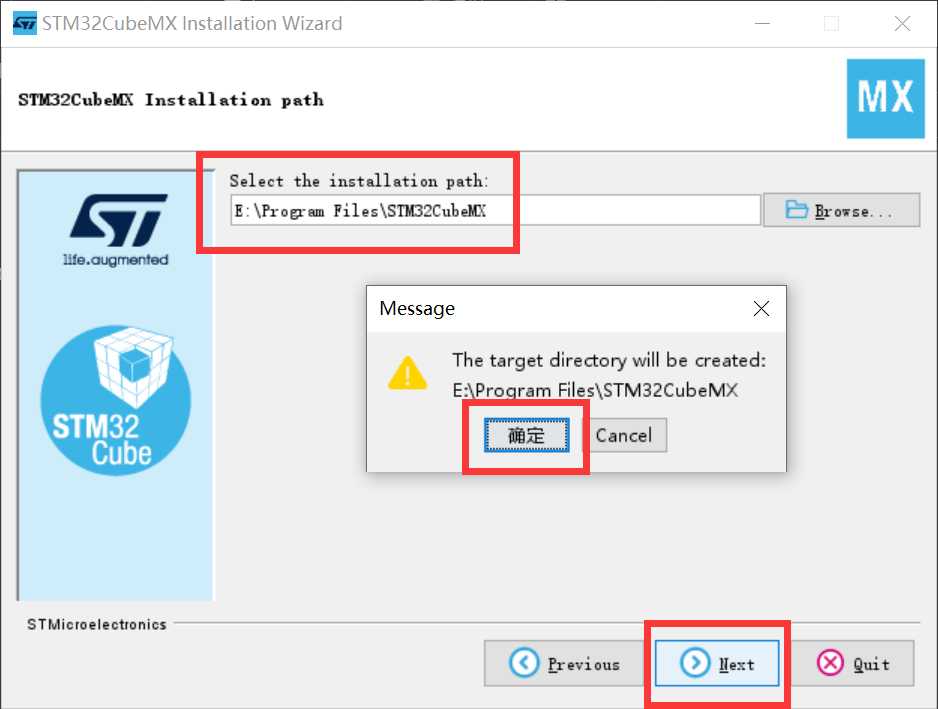

選擇安裝路徑（不要有中文），然后Next，確定，

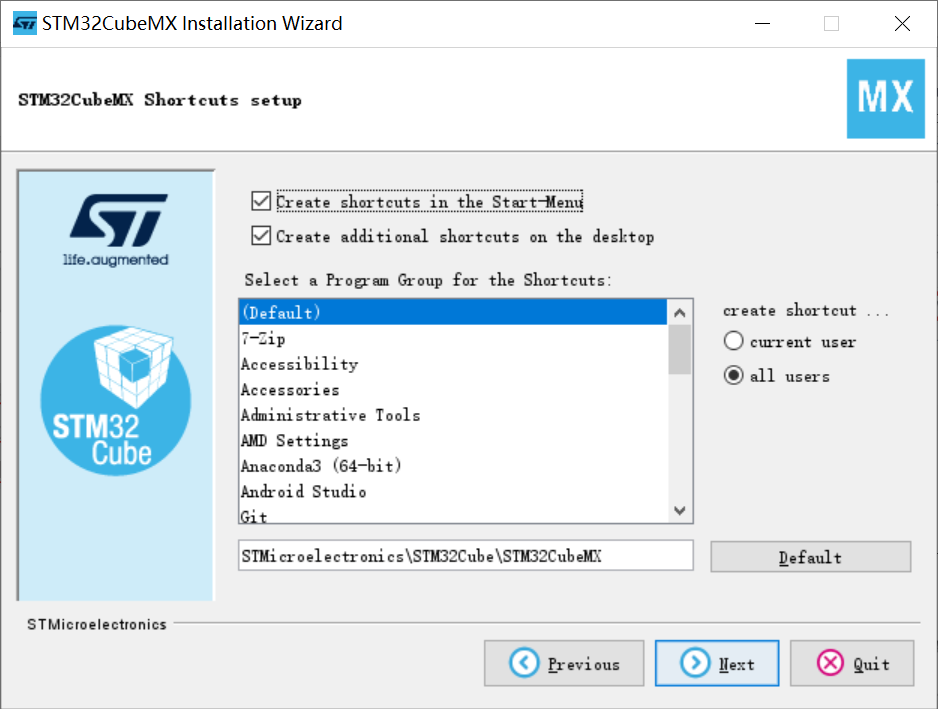

next，

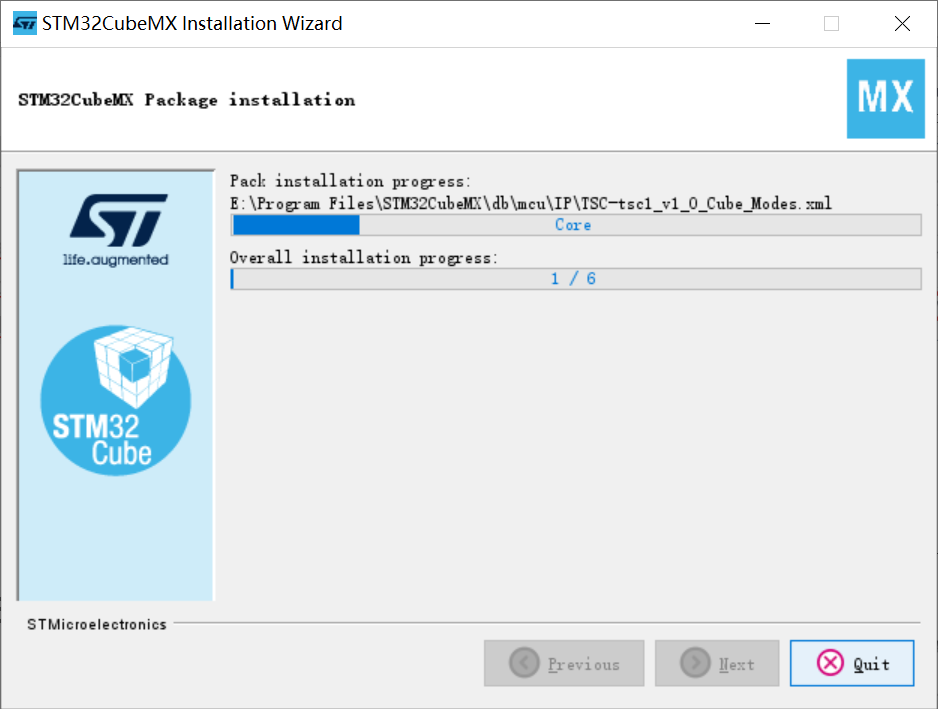

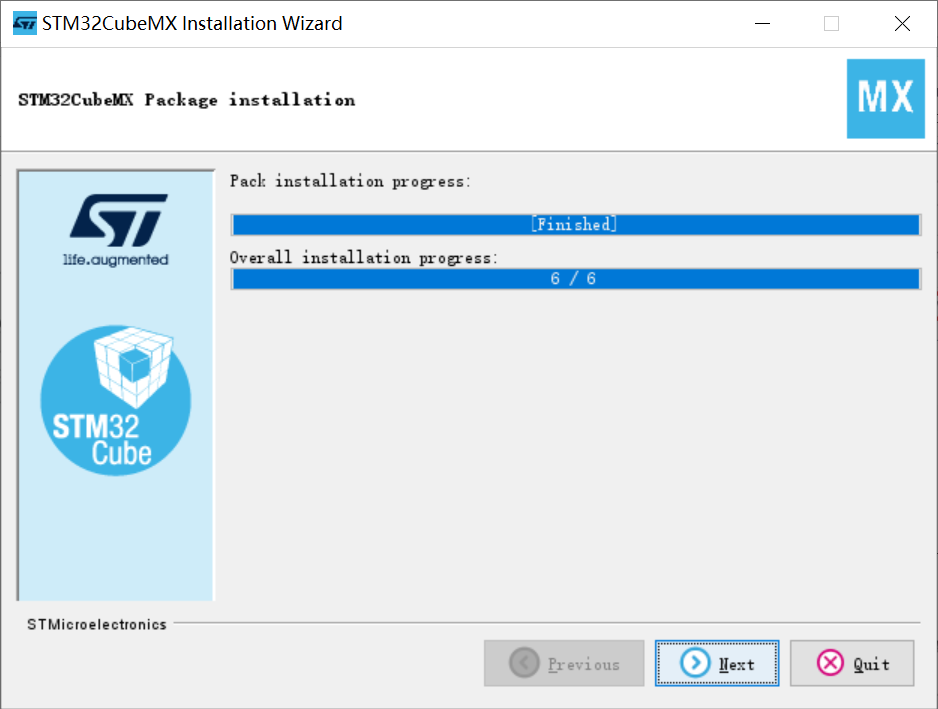

等待，
Next，

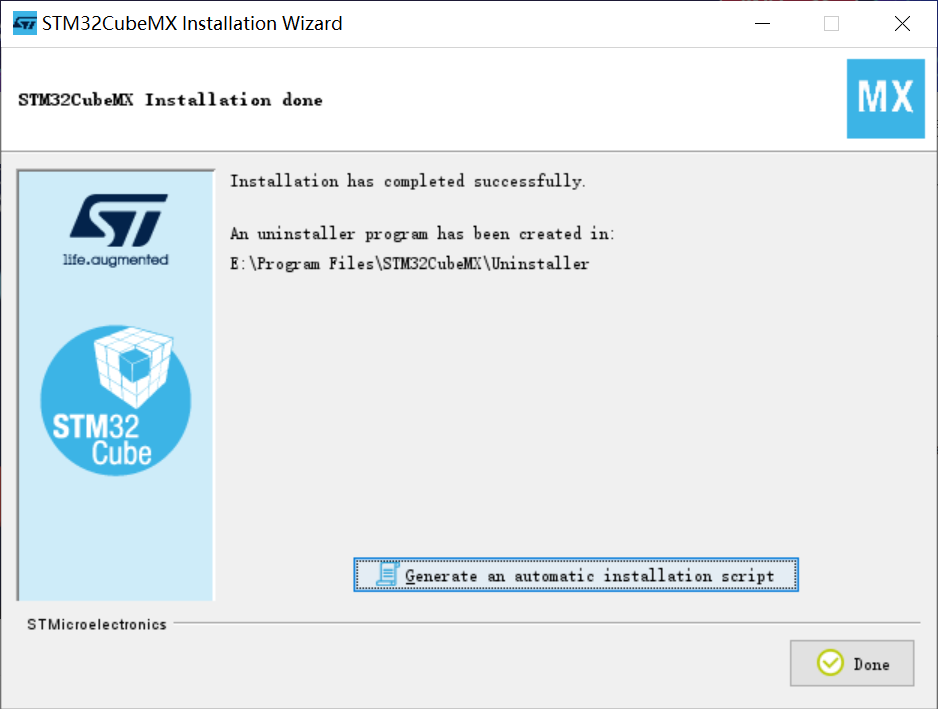

點擊Done，安裝完成，

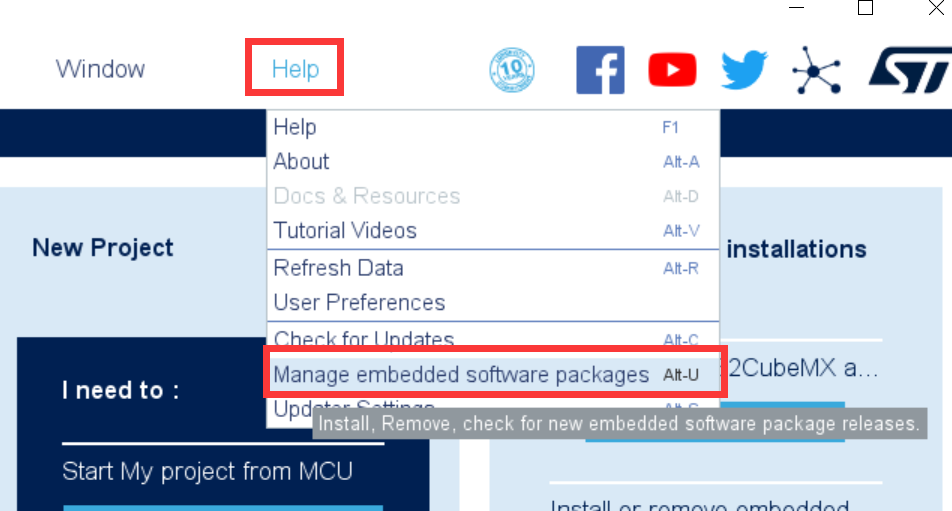

雙擊打開，點擊，

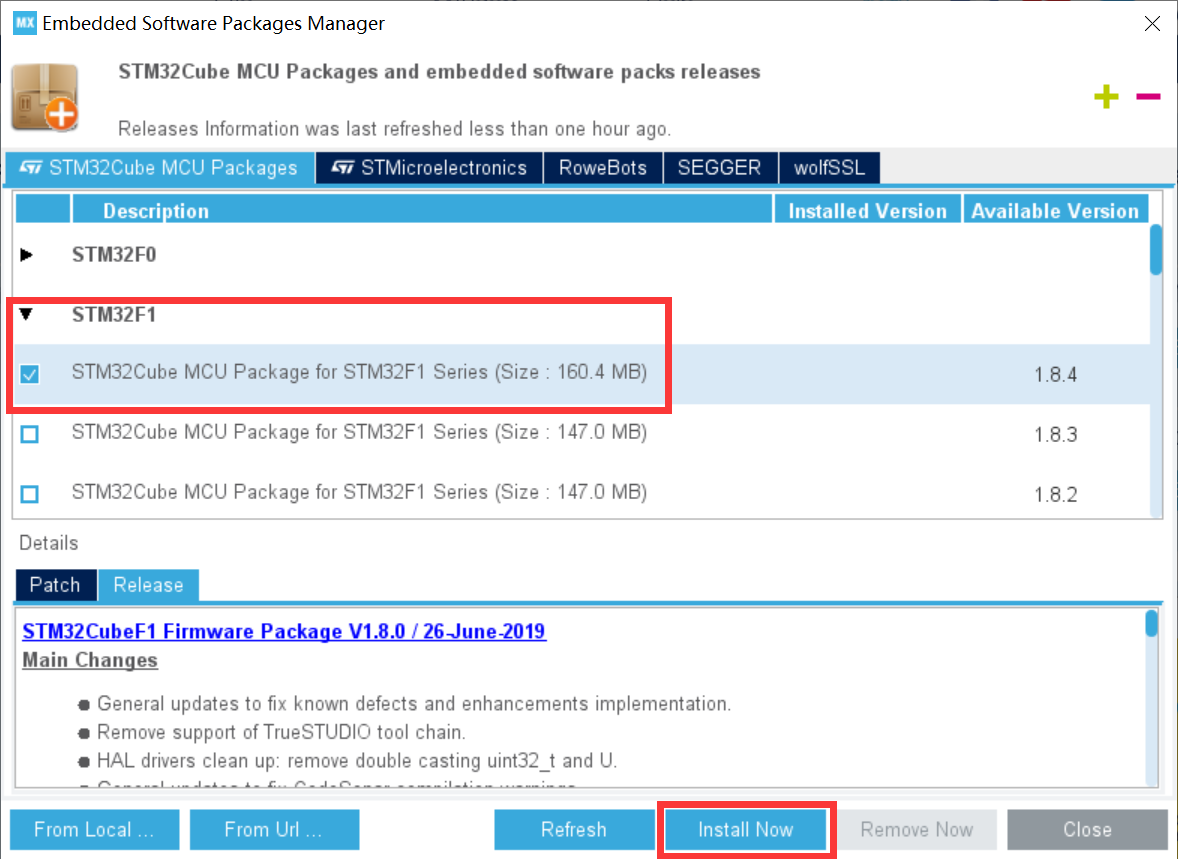

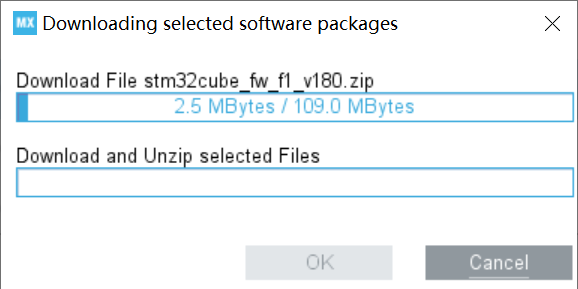

勾選依賴包，Install now，
等待安裝，
三、用GPIO埠完成3只LED紅綠燈的周期閃爍
（一）用stm32CubeMX初始代碼

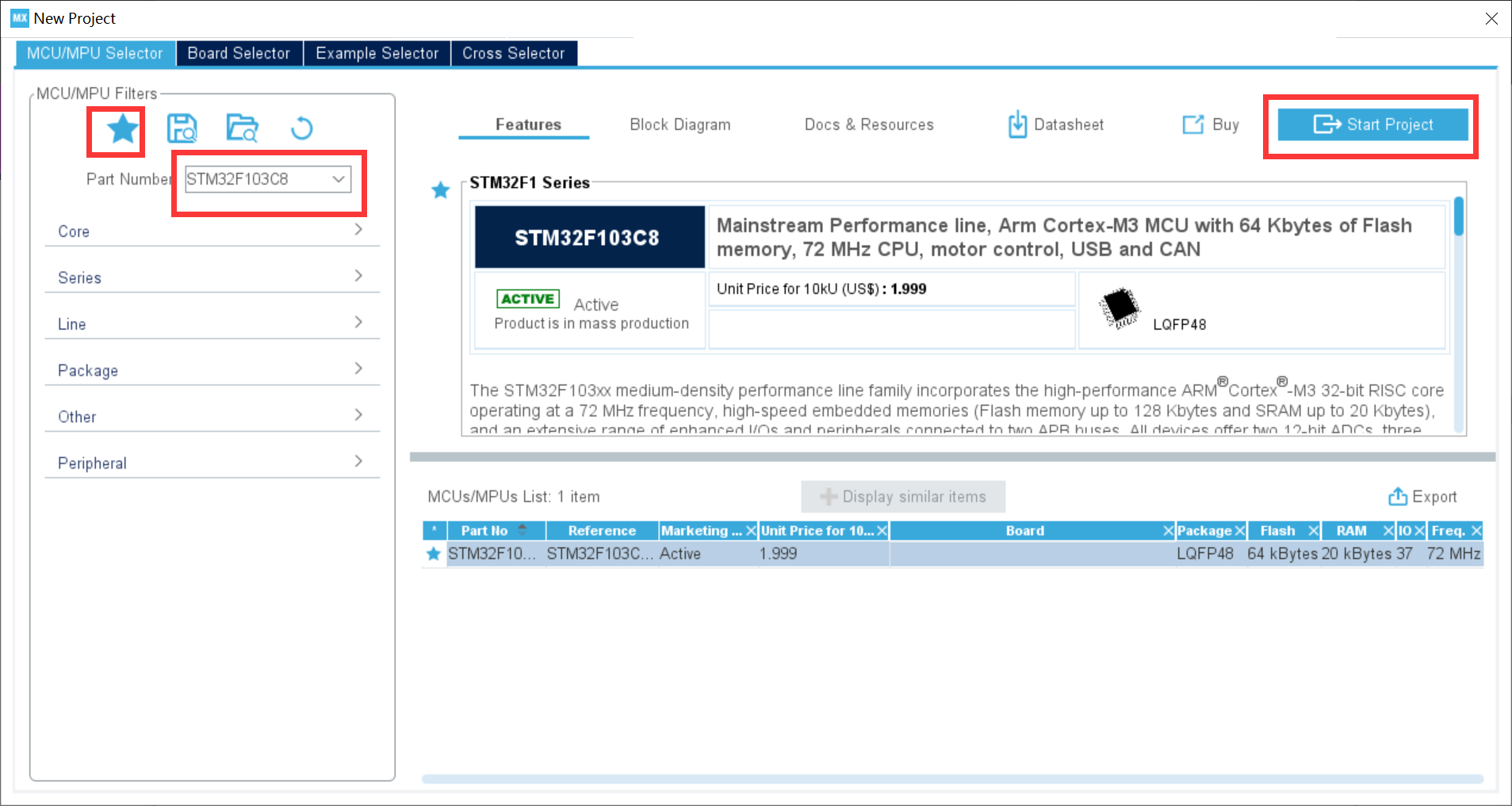

打開stm32CubeMX，New一個Project，選擇芯片，點星星?，然后右邊Start Project，

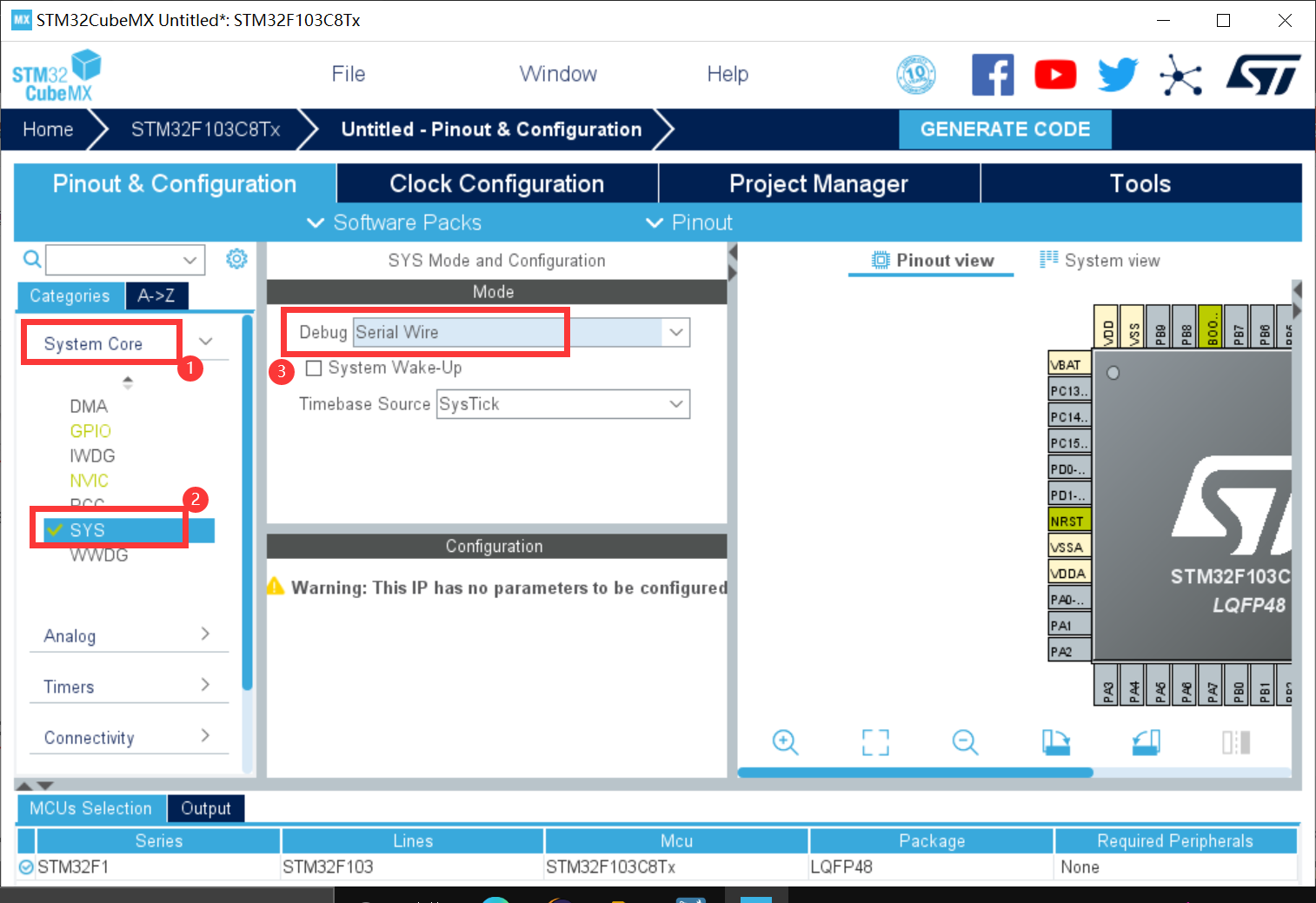

點擊System Core，再點擊SYS，在debug選項中選擇Serial Wire

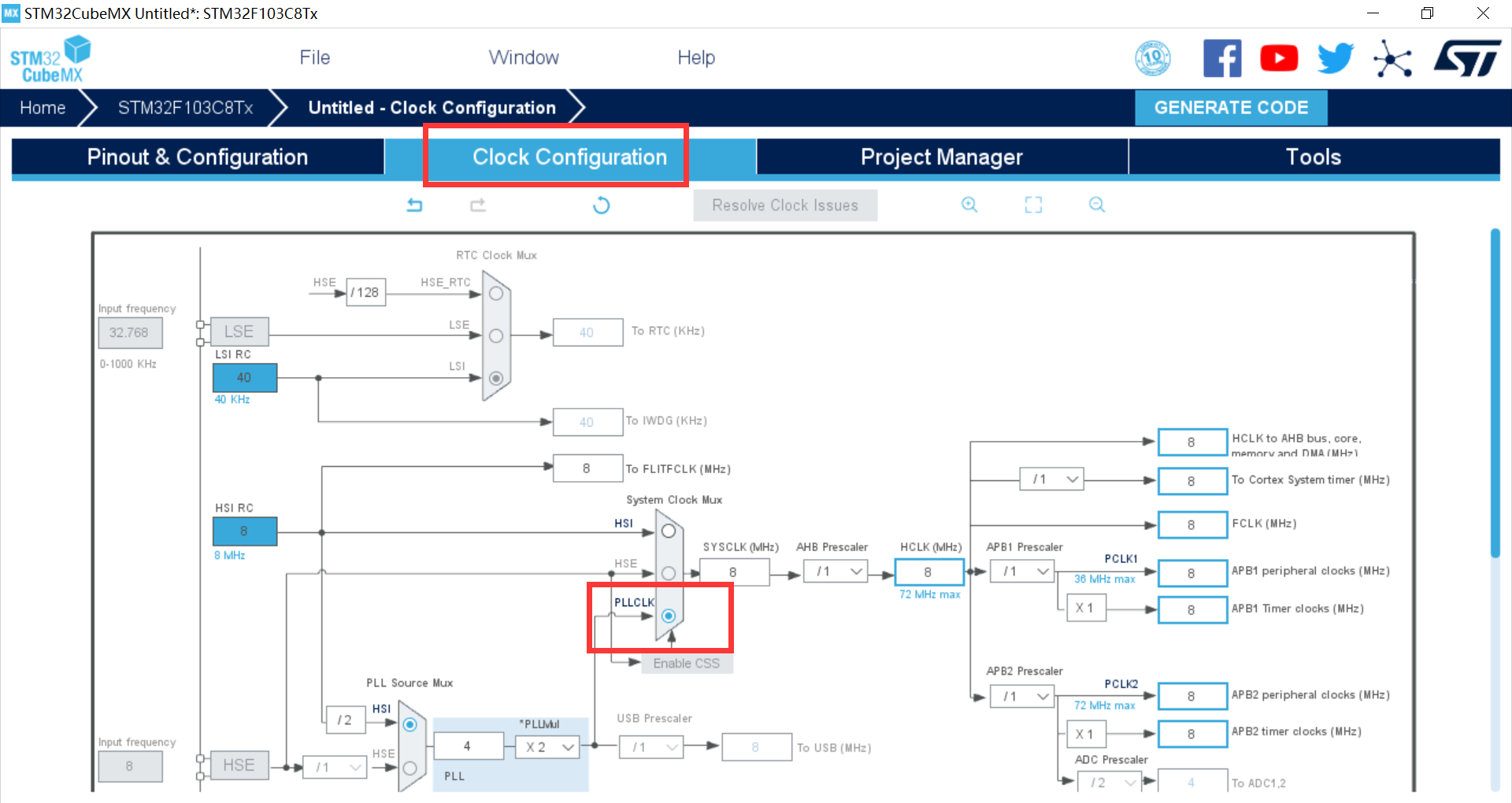

點擊Clock Configuration，選擇PLLCLK，

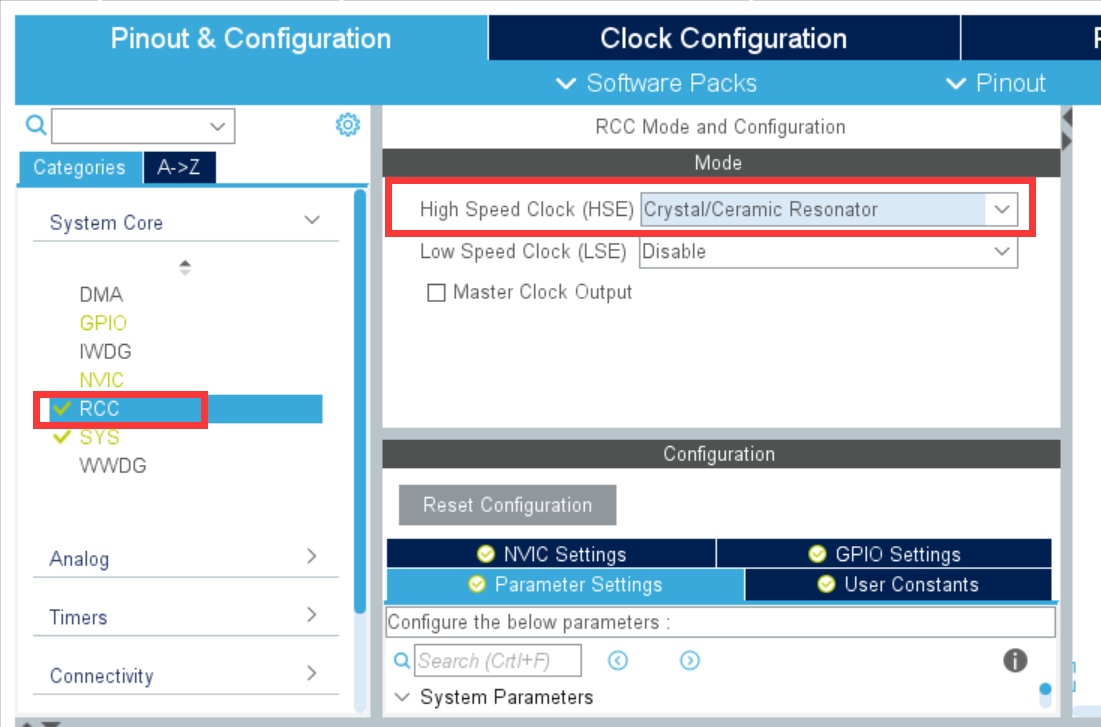

點擊System Core，再點擊RCC，在HSE選項中選擇Crystal/Ceramic Resonator，

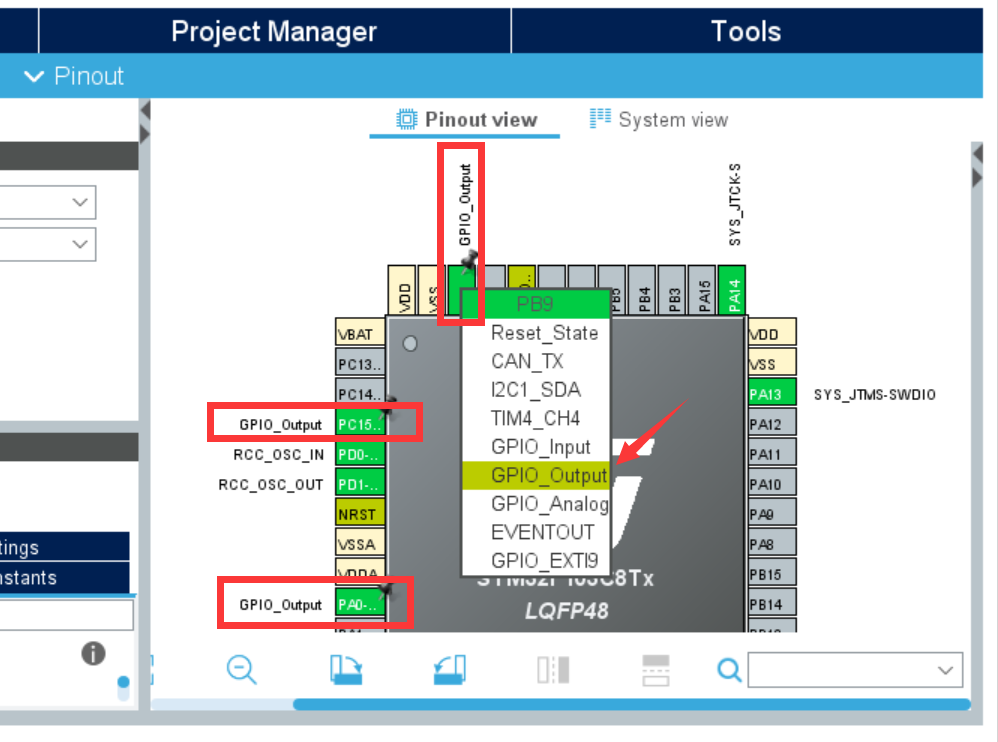

點擊相應的引腳設定輸出暫存器，選擇output那一項，選擇PA0，PB9，PC15，

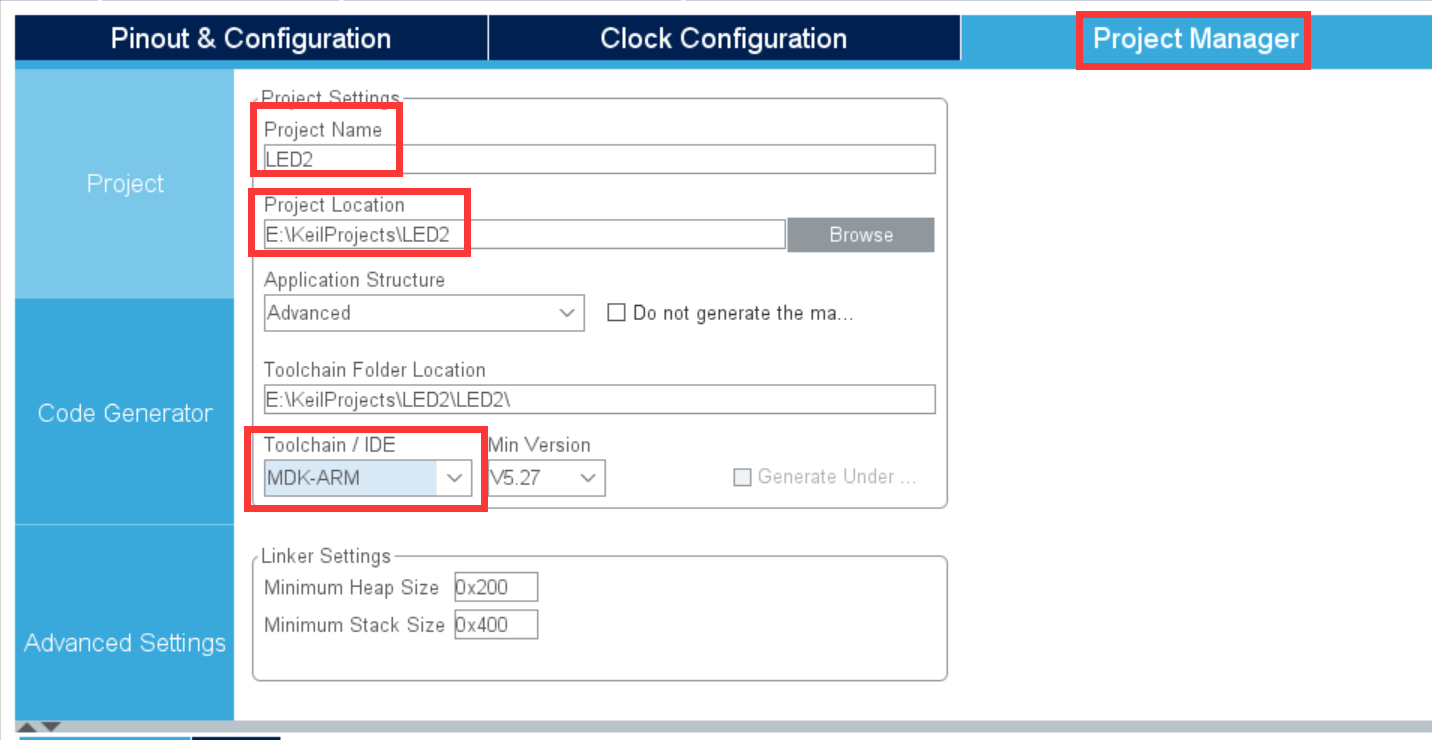

點擊project manager，填寫路徑和專案名，將IDE改為MDK-ARM，

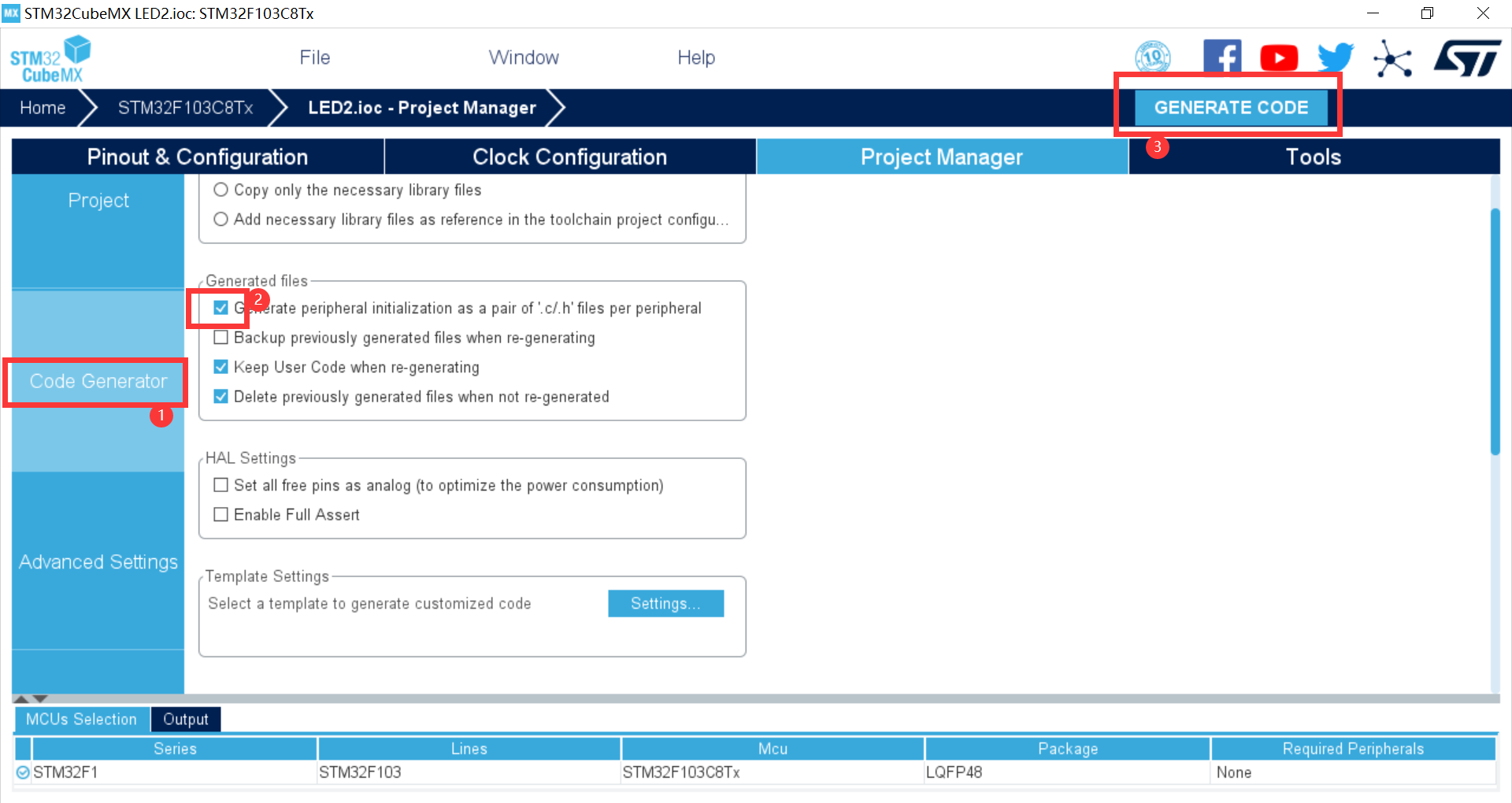

進入code generate界面，選擇生成初始化.c/.h檔案，后面點擊generate code，之后等待一下，

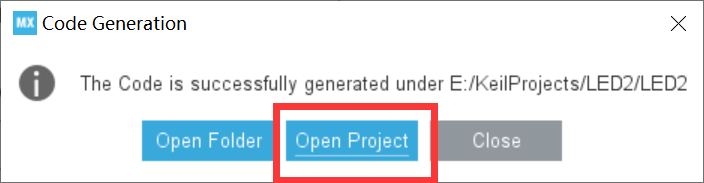

點擊Open從Keil打開，
（二）修改代碼并編譯

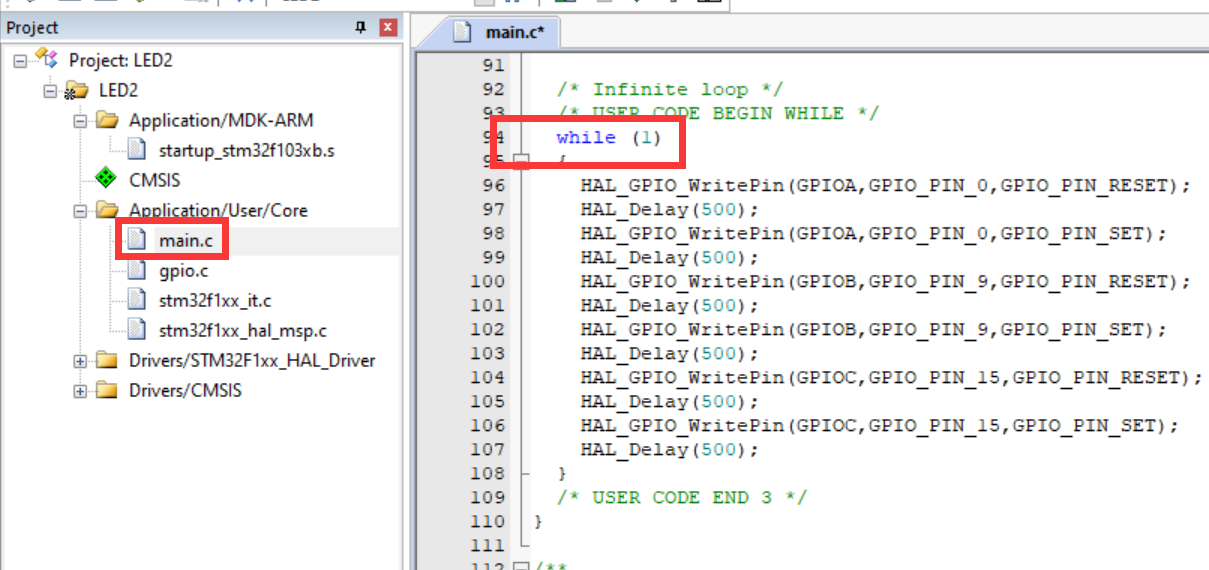

打開專案之后，打開main.c檔案，找到while函式在里面添加實作功能的代碼，
HAL_Delay(500);//延時0.5s
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_0,GPIO_PIN_SET);//PA0熄燈
HAL_Delay(500);//延時0.5s
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_RESET);//PB9亮燈
HAL_Delay(500);//延時0.5s
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_SET);//PB9熄燈
HAL_Delay(500);//延時0.5s
HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_RESET);//PC15亮燈
HAL_Delay(500);//延時0.5s
HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_SET);//PC15熄燈
HAL_Delay(500);//延時0.5s

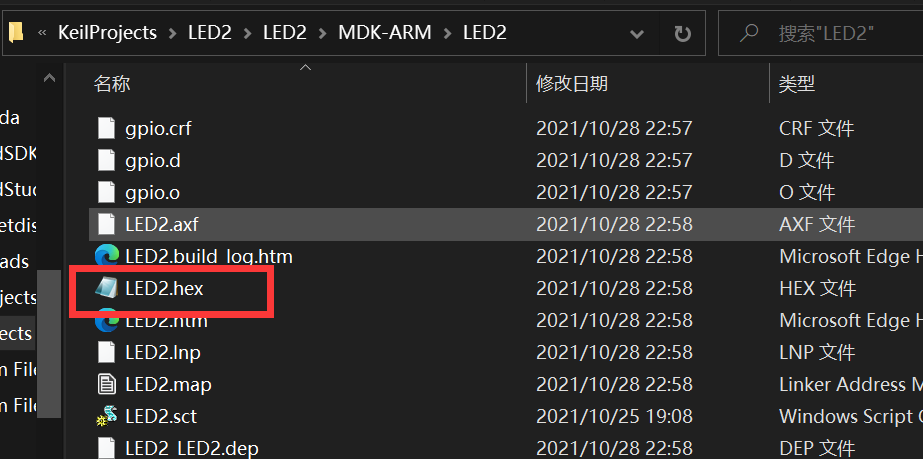

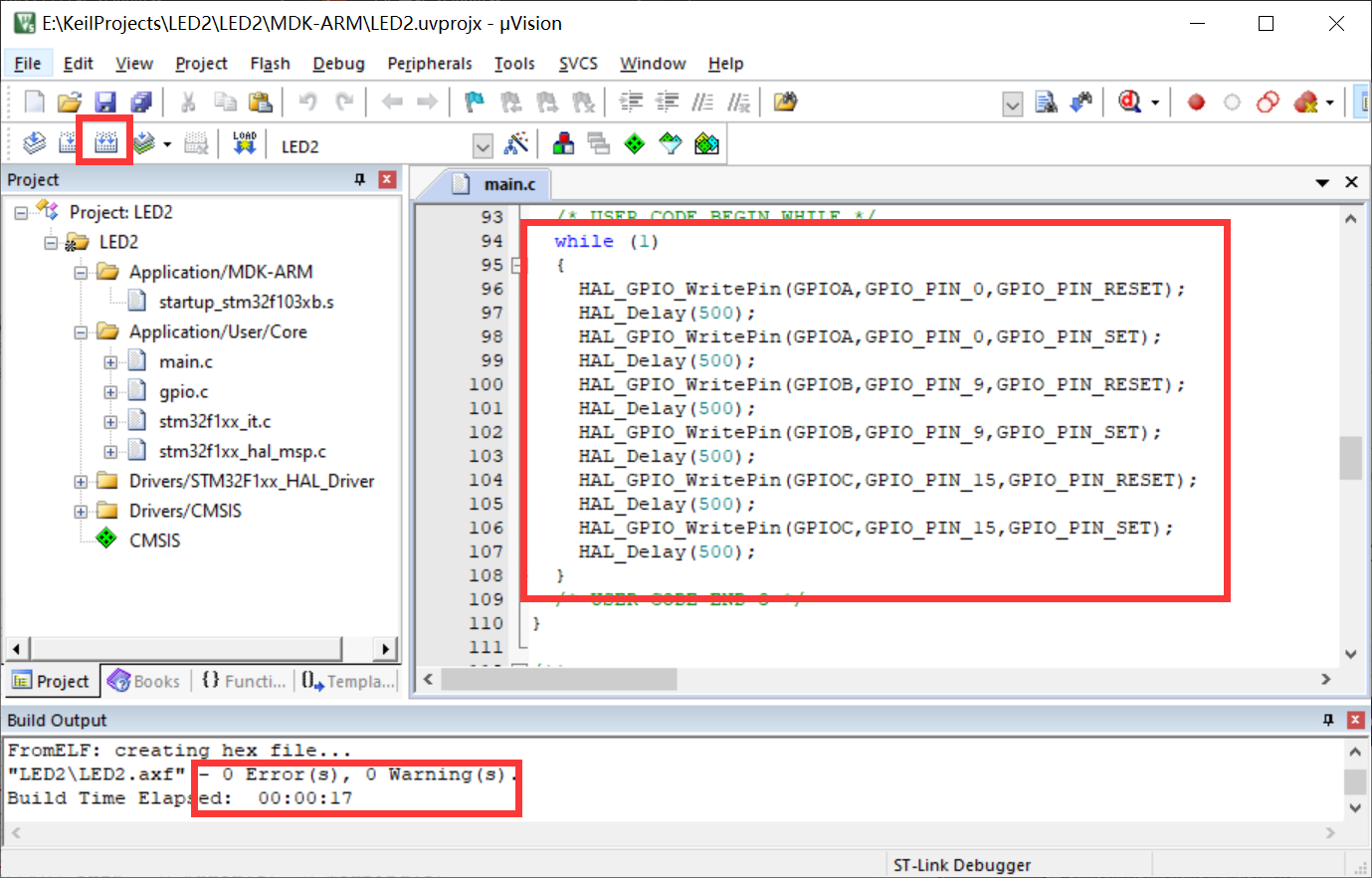

編譯生成hex檔案，
（三）燒錄運行

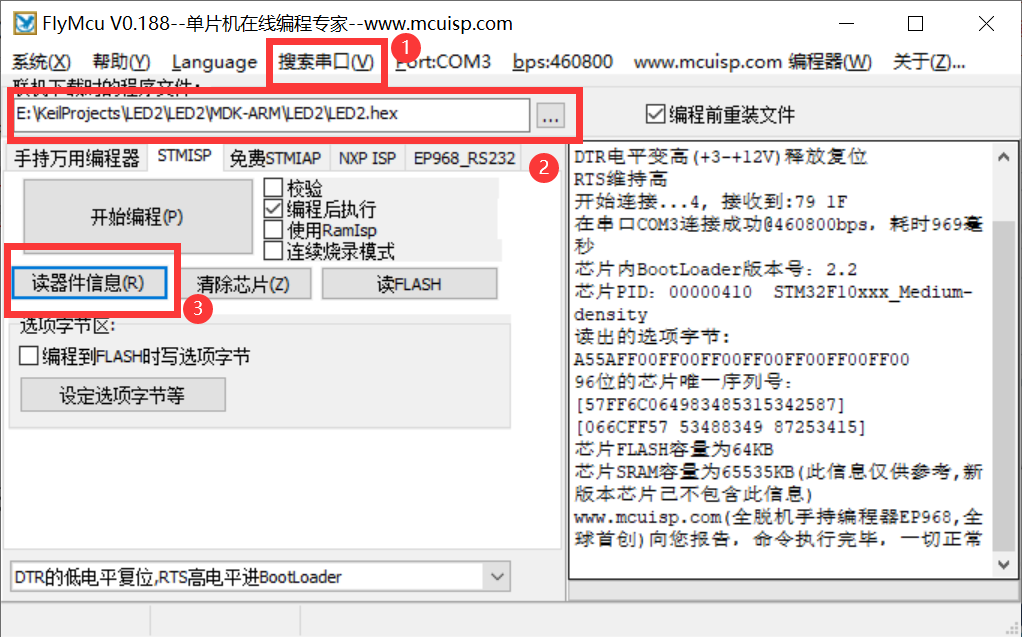

打開FlyMcu，如圖操作，
開始編程，成功，
實作流水燈
四、3個GPIO埠的輸出波形

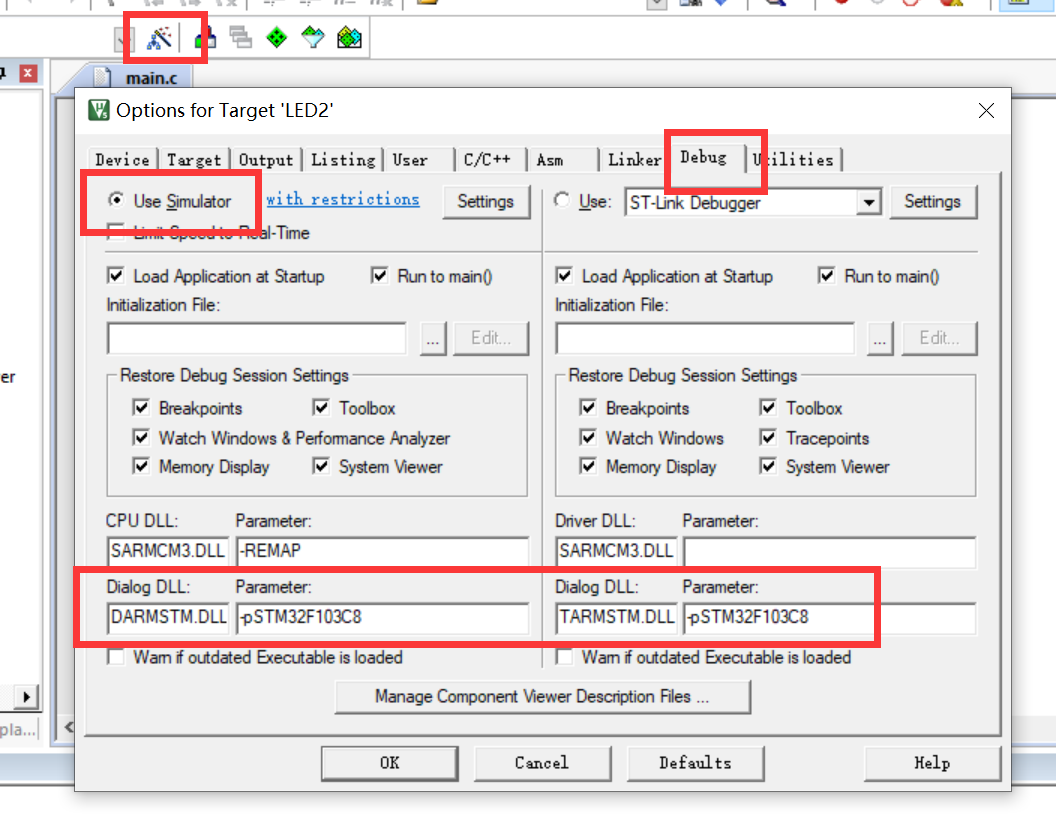

點擊魔法棒，設定Debug，

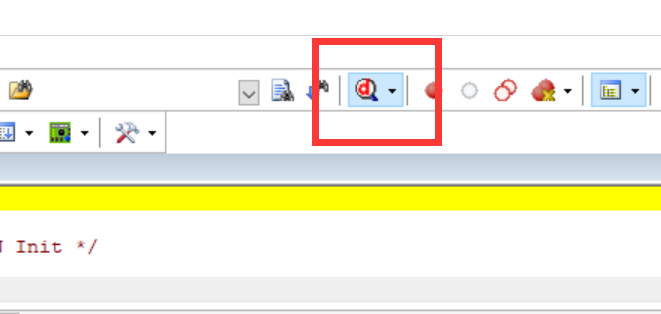

除錯，

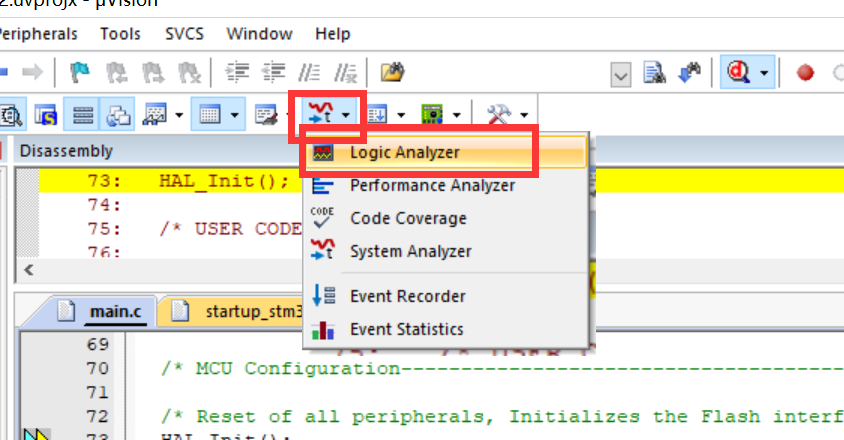

選擇邏輯分析儀，

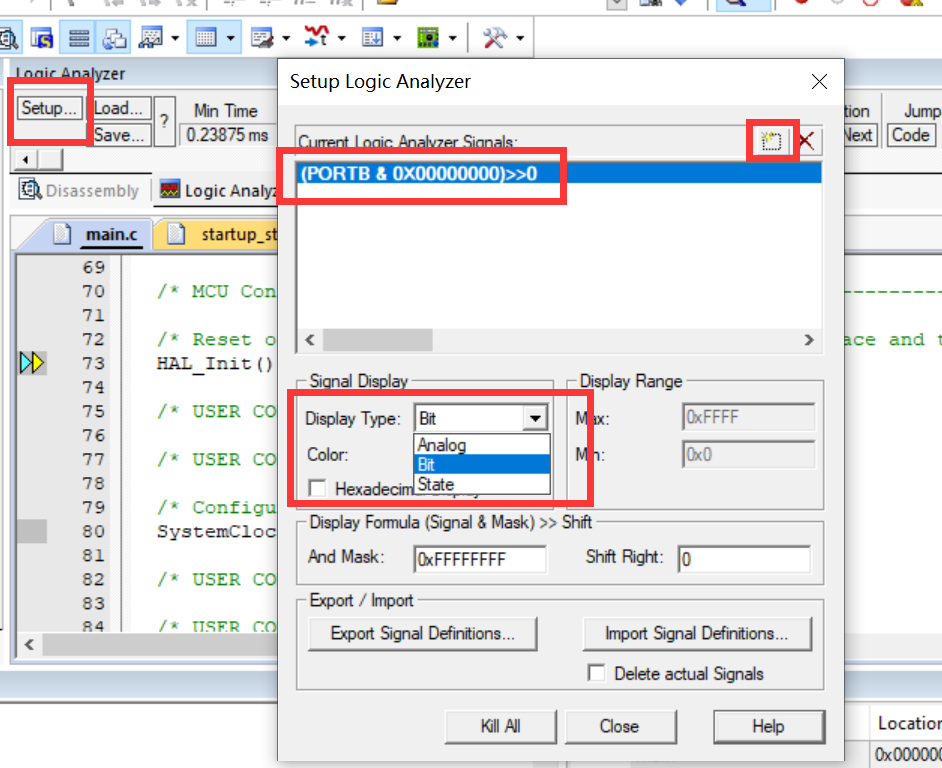

點擊Setup，添加引腳，輸入(PORTB & 0X00000000)>>0、Display Type選擇Bit,依次輸入(PORTA & 0X00008000)>>15、(PORTC & 0X00002000)>>13，
然后觀察波形，
參考文獻
串口通信知識點總結
搭建STM32開發環境——STM32CubeMX，Keil5
STM32 觀察波形
