HCNP Routing&Switching之BGP路由屬性和優選規則

　　前文我們了解了BGP防環機制和路由聚合相關話題，回顧請參考https://www.cnblogs.com/qiuhom-1874/p/15458110.html；今天我們來聊一聊BGP路由屬性和選路規則相關話題；

　　BGP路由屬性

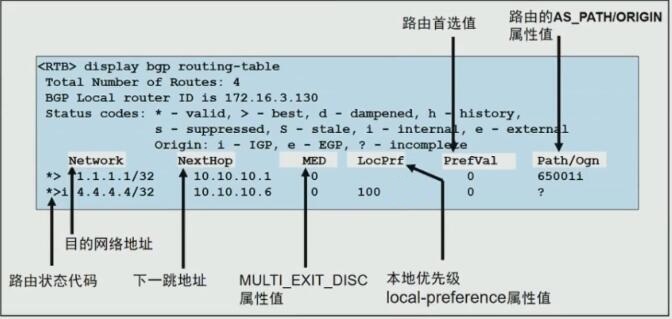

　　先來看一看BGP路由表

　　提示：BGP路由表主要顯示了BGP路由，其中主要由路由狀態代碼，目標網路地址，下一跳，med屬性值，本地優先級，路由首選值，以及路由的AS_path和起源屬性組成；狀態代碼中，星號(*)表示該路由可用，如果沒有星號，表示該路由不可用，一般情況不可用的BGP主要有下一跳地址不可達，即沒有去往下一跳的路由；其次還有可能是對應路由已經在IGP路由里學習到了，因為IGP路由的優先級要比BGP高，所以在ip路由表里存在的就是IGP路由，而對于BGP來說，就不可用（因為有IGP路由更優）；大于號（>）表示最優路由，即當一個網路有多個下一跳時，首選的路由；d表示，抑制，懲罰；即對應路由有懲罰機制；BGP路由是有懲罰機制的，如果一條路由不穩定，一會好，一會不好，此時對應路由就可能被懲罰（如果開啟了懲罰機制）；即懲罰一段時間不可用，等懲罰時間過去以后，對應路由才會從抑制狀態變為可用；s表示抑制，即該路由不被通告給其他鄰居；只存在本地bgp路由表中；起源屬性（Origin）,i表示本地宣告，即network宣告的路由；？表示匯入外部路由，即引入宣告的路由；e表示從egp學習到的（BGP前身，目前已被淘汰）；起源屬性優先級是本地宣告大于引入 宣告；

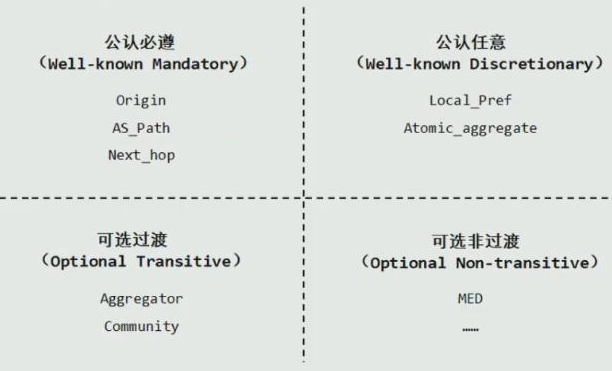

　　BGP路由屬性分類

　　提示：BGP路由屬性主要從公認屬性和可選屬性分類，其中公認屬性中又分必選和可選；可選屬性中有分可過渡和非過渡；公認必遵表示所有BGP都可以識別的屬性，并且是必須存在Update訊息中的；比如起源屬性，as_path，下一跳這些屬性就是所有BGP路由器在更新訊息中必須要有的屬性；換句話說這些屬性是不可省略，必須存在；公認任意就是指所有bgp路由器都可以識別，當不要求必須存在update訊息中，即這些屬性可以存在，也可以不存在，取決對應路由的需求，不是必須強制要求存在update訊息中；比如本地優先級，自動聚合；可選過渡是指不被所有BGP路由器識別，如果無法識別，對應屬性是可以正常傳遞給鄰居的；比如手動聚合，團體屬性；可選非過渡是指不能被所有BGP路由器識別，如果不能識別，則對應屬性丟棄（只是對應路由的對應屬性丟棄，并不是對應路由被丟棄）；比如med，med就類似ospf里的開銷，這個屬性在bgp里是私有屬性，所以不是被所有BGP路由器識別（華為是med，思科是metric，但兩者作用都是一樣的）；

　　BGP路由屬性圖解

　　1、PrefVal：優選值，數字越大越優先；默認0；私有屬性，主要作用是定義本地路由的優先級，作用范圍只限于本地有限，不傳遞給鄰居；

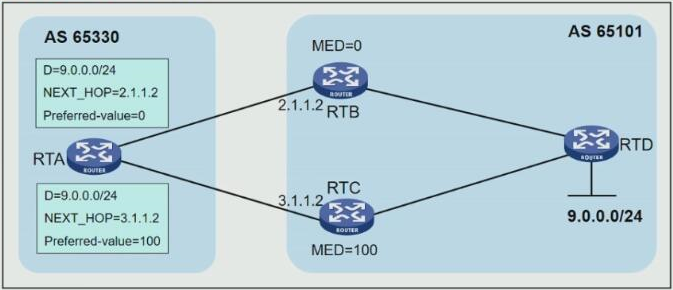

　　提示：當去往同一網路有多個下一跳時，我們可以通過調整很優選值來影響去往對應網路的路由；如上所示，我們希望RTA去往RTD經過RTC，那么我們可以將RTA去往RTC的首選值調大；

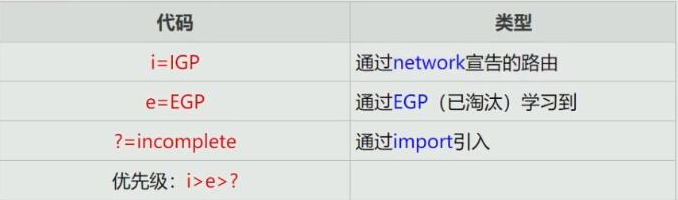

　　2、Origin：起源屬性，主要用來描述對應BGP路由的產生方式；

　　提示：起源屬性優先級順序是，本地通過network宣告的路由，要優于引入宣告的路由；

　　3、AS_Path：AS路徑，主要用來描述BGP路由在傳輸的路徑中所經歷的AS的串列；該屬性會在EBGP傳遞時更新（即傳遞給EBGP鄰居時，會在對應路由更新中加上自己所在AS的號碼），同時AS_Path這個屬性也是EBGP防環的一個屬性，即丟棄AS_Path屬性中包含本端as號的路由；該屬性是數量越少越優先（一個as我們可以理解為RIP里的跳數，經過多跳數越小，對應路由就越優）；as_path除了能夠防止as間環路，同時它也可以用作路由過濾，比如as_path filter；

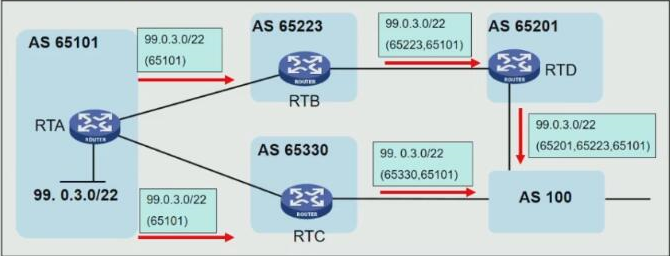

　　提示：如上圖所示，針對as100去往RTA，如果從RTA--->RTB--->RTD--->AS100，那么對于AS100收到的路由更新中對應AS_path的值為65201，65223，65101；如果從RTA--->---RTC--->AS100，對應as100收到RTA的路由更新中as_path的值為65330，65101，相對于上面的路由，對應AS_Path的長度要略小，所以as100去往RTA會經過RTC到達RTA，而不會走經過RTD，RTB在到達RTA；

　　4、Next Hop下一跳，主要用來描述對應去往目標網路的下一跳屬性 ，即發出路由更新的路由器（更新源）；

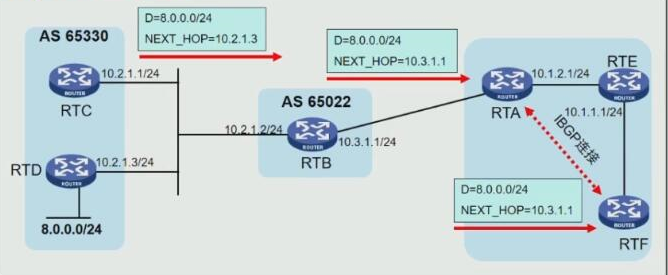

　　提示：如上所示，RTD發布路由更新，對應下一跳就會是本地出介面ip地址（如果是物理口建立鄰居），而對應IBGP型別鄰居，默認更新不會更改更新源，即RTC收到RTD的路由更新，對應下一跳還是RTD，即RTC向EBGP發送對應路由更新，其下一跳不會更改為RTC，而還是RTD；對于RTB收到RTC的路由更新，因為RTB和RTA是EBGP鄰居，所以RTB收到RTC的路由更新以后，會把對應的下一跳修改為自己，然后再傳遞出去；同樣的道理，RTA收到RTB的路由更新，因為RTA和RTF或RTE是IBGP鄰居，所以RTA收到RTB的路由更新以后，向鄰居傳播時，它不會更改更新源，即下一跳地址還是會是RTB；所以我們在RTF看到去往8.0.0.0/24的路由里，對應下一跳屬性會是RTB的介面地址；

　　5、Local-Preference：本地優先級，該屬性值在IBGP鄰居傳遞，數字越大越優先，默認是100；主要用于控制流量怎樣流出AS，即對出站路由的控制；

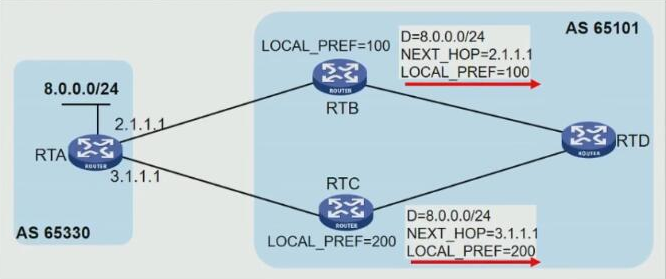

　　提示：如上圖所示，對于RTD要想去往RTA的路由，我們可以在RTC或RTB上更改本地優先級屬性來影響RTD去往RTA的路由路徑；如果我們想要讓RTD的流量經過RTC到達RTA，那么我可以在RTC上將對應本地優先級屬性調大，從而達到影響as65101的出站路由；

　　6、MED：Multi-Exit-DISC，該屬性類似IGP里的度量值（cost）,主要用于區別到達同一鄰居AS的多條入口鏈路；數字越小越優先；該屬性僅在相鄰的兩個AS之間傳遞，收到此屬性的AS不會在通告給任何其他第三方AS;該屬性常用語控制流量怎樣進入AS，即控制AS入站路由；

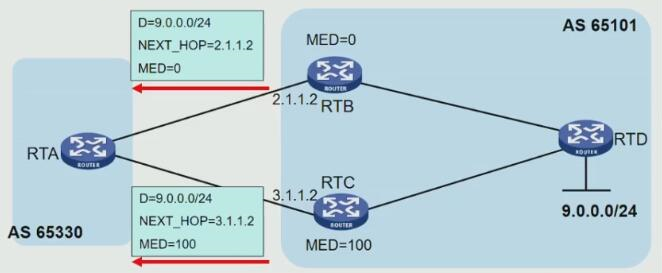

　　提示：如上圖所示，我們想要控制AS65330的入站路由，我們可以在RTB和RTC上修改med的值，如果我們希望AS65101和AS65330之間的流量走RTB，我們可以將RTC的med調大，或者降低RTB的med值，從而讓RTA學習到的路由對應下一跳為RTB；默認情況下，不允許對比來自不同AS鄰居的路由資訊中的med值，除非能夠確認不同AS采用了同樣的IGP路由選擇方式，我們可以使用命令compare-different-as-med來比較不同AS鄰居的MED值；如下所示

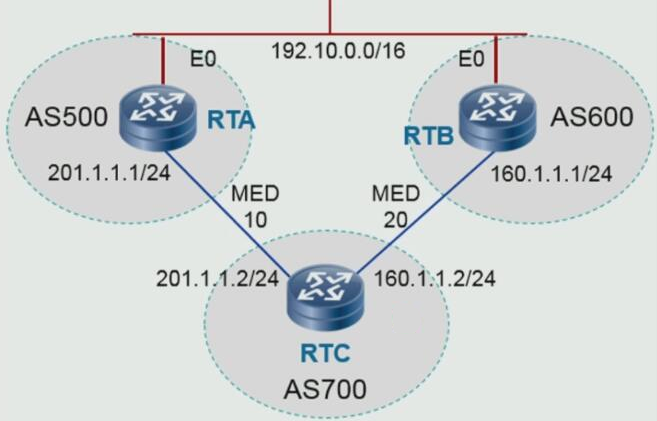

　　提示：針對192.10.0.0/16這個網路來說，它從as500和as600發送的MED不會被as700作為選路對比條件；因為med只會被來自同一AS到達多個相鄰鄰居入站路由對比條件；像這種不同AS是不被采用；當然如果能夠確定AS500和as600都是使用相同的IGP路由協議（比如都是用ospf作為IGP路由協議）和路由選擇方式（路由策略等），那么我們也可以使用命令compare-different-as-med來對比來自不同AS中med的值；

　　BGP路由優選規則

　　BGP選路規則分三種情況

　　1、如果該路由到達目的地的路由是唯一的，則直接優選；

　　2、如果達到同一目的地的多條路由，優選優先級最高的，即比較優先級，優先級最高被優選；

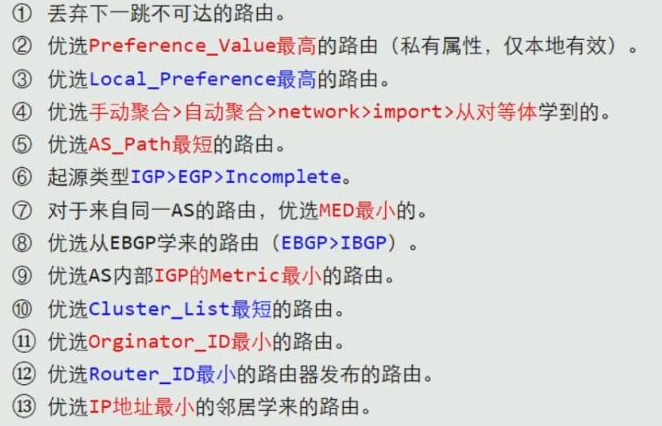

　　3、如果達到統一目的地的且具有相同優先級的多條路由時，則使用如下更細的原則比較

　　提示：BGP路由優選的首要條件是對應路由的下一跳必須可達，即只會在BGP路由表中對應路由有星號的路由上進行優選；滿足下一跳可達的前提下，首先優選首選值（Preference_Value）最高的路由（該屬性為私有屬性，僅在本地有效，一般不長修改來影響路由選路）；如果首選值一樣，則對比本地優先級（Local_Preference），本地優先級最高的路由被優選；如果本地優先級一樣，則比較聚合方式，聚合方式是手動聚合大于自動聚合，大于本地network宣告，大于引入宣告，大于從鄰居學習到的路由；如果聚合方式一樣，則比較AS_Path長度，AS_Path最短的路由被優選（這里的AS_Path最短是指經過的as數量最少，并非as號碼長度）；如果AS_Path長度一樣，則比較起源屬性，起源屬性優先級是本地宣告大于引入宣告；如果起源屬性也一樣，則比較來自同一AS的路由，優選MED最小的路由；如果MED也一樣，則比對鄰居型別，鄰居型別優選順序是EBGP型別鄰居大于IBGP型別鄰居；如果鄰居型別也一樣，則優選AS內部IGP的開銷最小的路由；即比較去往對應下一跳的開銷；去往對應下一跳開銷小的路由被優選；如果去往對應下一跳的開銷一樣，則比較cluster_list，優選cluster_list最短的路由，如果cluster_list長度一樣，則優選orginator_Id最小的路由；cluster_list和orginator_id這個是路由反射器中的屬性，目前不特別介紹；如果上述屬性都一樣，則比較router-id，優選router-id最小的路由器發布的路由；如果router-id也一樣，則優選ip地址最小的鄰居學習到的路由；

　　從上面的BGP路由優選規則來說，BGP不管怎樣它都會選出一條最優的路由來，在BGP里沒有等價路由；默認情況下BGP是不允許有負載分擔的，即負載分擔的功能是關閉的；當然如果在滿足上述前9條規則的前提下，且AS_Path是一模一樣（當然AS_Path不一樣，我們也可以使用命令忽略AS_Path不一樣的情況，強制開啟負載分擔；在bgp行程模式下使用load-balancing as-path-ignore來忽略as_path不一樣的情況；），我們可以視為對應路由為等價路由；可以使用命令開啟BGP負載分擔功能（在bgp行程下使用maximum load-balancing 2開啟負載分擔，默認只允許1路負載，最大支持8路負載）；

　　BGP聚合方式對選路的影響

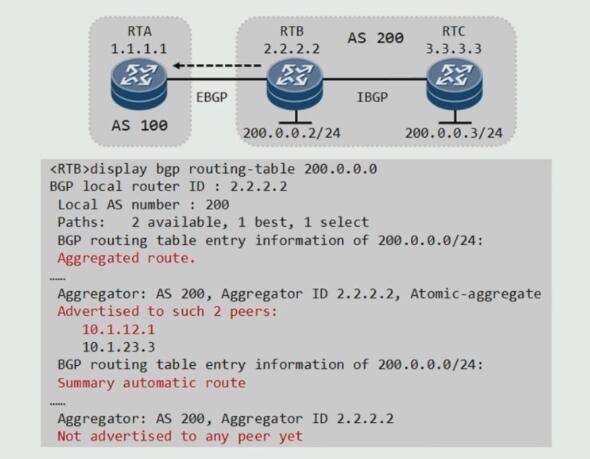

　　提示：默認情況下，如果手動聚合和自動聚合開啟了，對同一網路路由的聚合如果不是一樣，則手動聚合和自動聚合不沖突；如果自動聚合和手動聚合，聚合后的路由一模一樣，則手動聚合優先級高于自動聚合；如上圖所示在RTB上開啟了自動聚合，同時也手動聚合200.0.0.0/24；此時手動聚合和自動聚合后的路由一模一樣，則優先通告手動聚合后的路由，對于自動聚合的路由不會通告給任何鄰居；

　　鄰居型別對BGP選路的影響

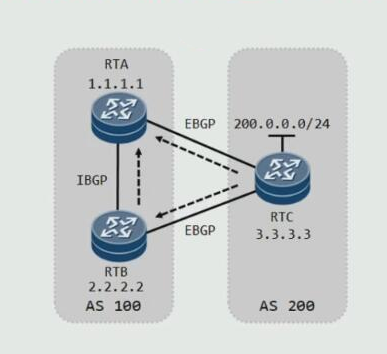

　　提示：如上圖所示，對于RTA來說，它從RTC通過EBGP學習到達200.0.0.0/24網路，同時也從RTB通過IBGP學習到達200.0.0.0/24的路由；此時RTA會優選通過EBGP鄰居型別學習到的200.0.0.0/24的路由；原因很簡單，因為RTB和RTA是IBGP鄰居；即在同一AS內；那么對于同一AS內的路由器來說，路由更新只傳遞一跳，如果RTB從內部其他路由器學習到200.0.0.0/24的路由，此時是不會發送給RTA的；所以RTB能夠學習到達200.0.0.0/24網路的路由，肯定是從其他AS學習過來的；這樣一來，RTA從其他as直接學習到達200.0.0.0/24網路的路由，肯定優于RTB從其他AS學習到達200.0.0.0/24網路路由后，再次傳遞給RTA；所以BGP選路原則中對于同一目標網路來說，從EBGP鄰居學習到的路由要優于從IBGP鄰居學習到的路由；

　　AS內部IGP開銷對BGP選路的影響

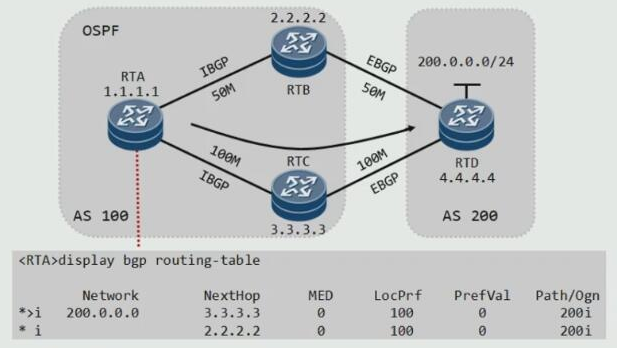

　　提示：如上圖所示，針對200.0.0.0/24網路來說，RTA通過BGP能夠學習到達200.0.0.0/24網路的下一跳有兩個；在其他條件都一樣的情況下，此時內部asIGP的開銷是可以作為BGP選路的一個評判標準；如圖RTA如果走RTB，則對應鏈鋸的帶寬為50M，而走RTC則對應鏈路帶寬為100M；很明顯走RTC的鏈路更優；所以在其他條件都一樣的情況下，對比去往對應下一跳的開銷就作為選路的標準；即as內部IGP開銷越小，對應鏈鋸就更優，對應的BGP路由也就更優；

　　Router-ID與IP地址對BGP選路的影響

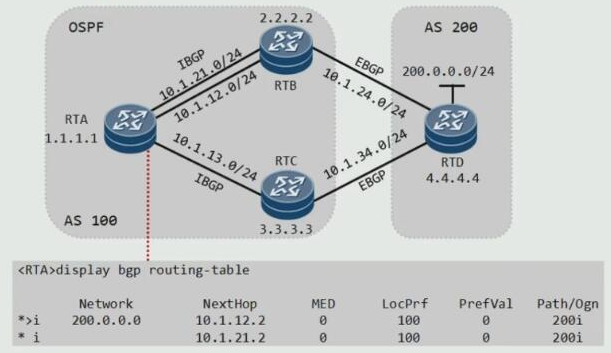

　　提示：如上圖所示，如果在優選值，本地優先級，聚合方式，as_path，起源屬性，med以及內部IGP開銷對比都一樣的情況下；此時會對比對應路由的router-id；即發送對應路由的路由更新路由器id，router-id最小被優選；如圖，對于RTA去往200.0.0.0/24的路由來說，在RTA的BGP路由表中會有三個下一跳，一個是RTC，兩個為RTB（RTB和RTA建立兩個鄰居，所以對應下一跳也會有兩個）；首先在三個下一跳中對比router-id，router-id小者被優選；所以RTC不會被優選（router-id大于RTB）；但對于RTA來說，下一跳為12網段和21網段的router-id都是同一路由器，所以router-id一樣；此時比較ip地址，ip地址最小的被優選；所以對于RTA去往200.0.0.0/24網路的的最優路由是下一跳為10.1.12.2，而非10.1.21.2；原因就是10.1.12.2小于10.1.21.2；
