使用paddle-lite在Arm開發板上部署paddleOCR

序言

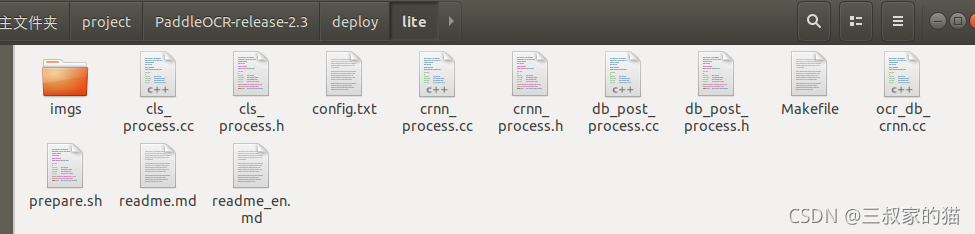

最近有個需求，需要在arm板子上部署一個通用的ocr模型，正好度娘家開源的PaddleOCR效果識別得非常不錯，并且提供了mobile版本，因為業務中對精度要求不是特別的高，而且自己去訓練的話效果還大概率沒有人家的好，所以就不從訓練開始折騰了，索性就直接拿來用，PaddleOCR對于部署來說非常的友好，提供了很多方式的部署代碼，因為我是要用到arm邊緣板子上，所以選擇了paddle-lite方式進行部署，而paddle-lite的部署代碼，在PaddleOCR原始碼的deploy/lite檔案夾中，具體檔案如下：

因為代碼人家都直接給出了，所以直接拿來交叉編譯就行，本文的關鍵在與如何交叉編譯，并將編譯得到的可執行檔案放到板子上運行，

paddle-lite官方檔案

相關詳細的教程paddleocr官方也給出來了，可以直接看PaddleOCR端側部署，但是我感覺他們教程寫的太亂了，參考了大部分他們的教程，還時用自己的方式進行編譯，具體程序看正文，

一、環境搭建

1.1 運行準備

• ubuntu電腦一臺（提供交叉編譯環境）
• arm板子一塊（rk3328，armv8，可執行檔案運行環境）

1.2 準備交叉編譯環境

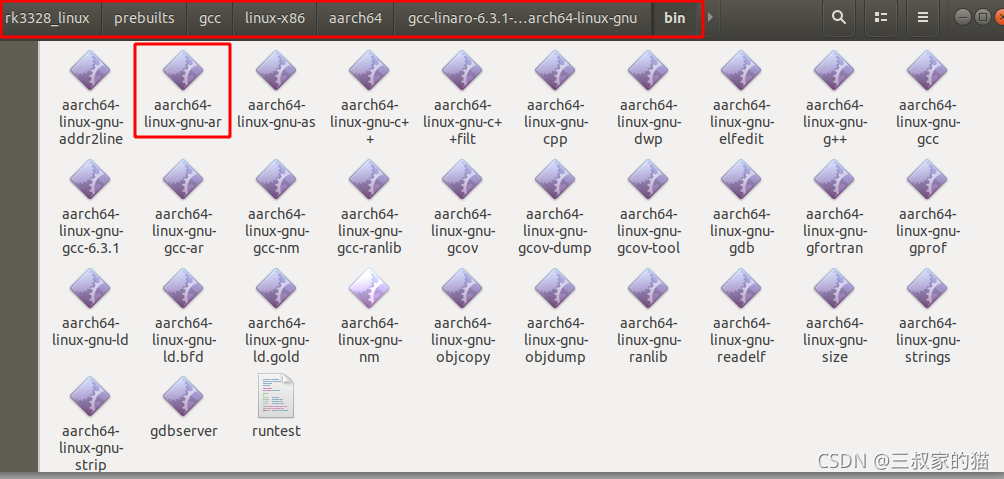

我這里的交叉編譯環境是使用的rk3328自帶的armv8交叉編譯工具鏈，在其完整的sdk中提供，不需要對其進行任何修改，記住這個路徑即可，在編譯的時候需要指定：

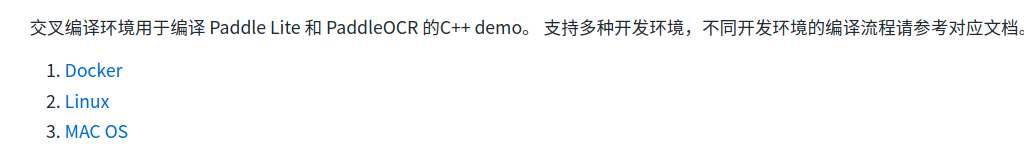

如果是其他的板子，可以看其是否sdk中有提供，如果沒有提供的話，可以根據自己的系統按照paddleocr官方教程進行準備：

1.3 準備paddle-lite預測庫

根據官方的教程，paddle-lite庫檔案準備有兩種方式：

1. 直接下載

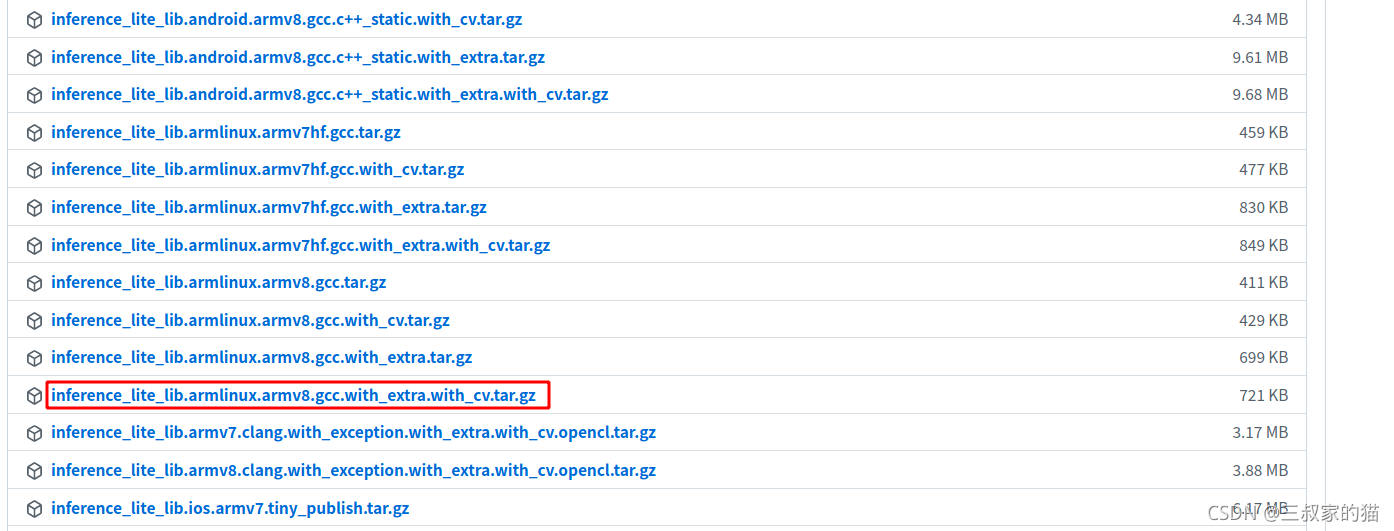

   paddle-lite提供了已經編譯好的庫檔案，只需要根據自己的系統進行下載即可，比如我這里要使用的是在armv8系統上，所以我可以直接到這里中下載paddle-lite v2.9預測庫檔案：

   為什么是下載這個呢？注意看幾個對應的標簽：armv8、with_extra、with_cv，在原始碼編譯的時候會提到，

2. 原始碼編譯
   Paddle-Lite的編譯方式如下：

git clone https://github.com/PaddlePaddle/Paddle-Lite.git
cd Paddle-Lite
# 切換到Paddle-Lite release/v2.9 穩定分支
git checkout release/v2.9
./lite/tools/build_android.sh  --arch=armv8  --with_cv=ON --with_extra=ON

在編譯中，放開了–with_cv=ON --with_extra=ON 選項，并指定了–arch=armv8，所以正好和上面下載的相對應，

兩種預測庫的獲取方式，如果嫌麻煩的話可以選第一種，不嫌麻煩就選第二種，我這里是直接選第一種，直接下載下來然后解壓得到如下兩個檔案夾：

其中cxx中是paddle-lite的預測庫頭檔案和動態庫檔案，這個檔案夾我們可以直接拷貝到自己的專案中呼叫；demo中是提供了示例代碼，供使用者呼叫參考，

二、代碼整合

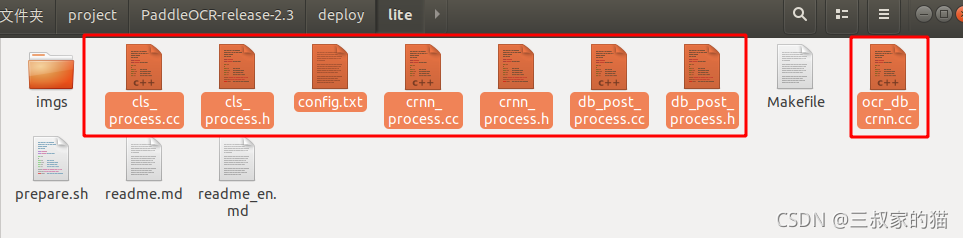

好了，我們現在已經有paddleOCR的部署代碼，也有paddle-lite的預測庫檔案了，那怎么將他們整合到一起編譯呢？首先新建一個檔案夾，取名paddle_lite_ocr，將第一部分中的paddle-lite的部署代碼拷貝進去，因為我是按照自己的方式去編譯的，所以只需要拷貝這幾個原始碼即可：

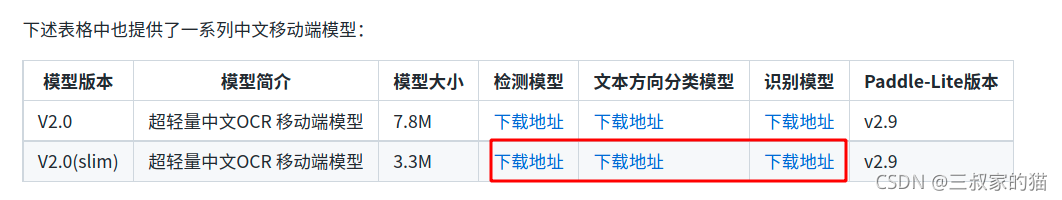

然后將剛才的預測庫中cxx的檔案拷貝到該目錄下，新建一個model檔案夾，用于存放模型檔案，模型檔案可以官方教程中下載，如果不想自己手動優化的話：

下載下來的模型檔案放到model檔案夾中，

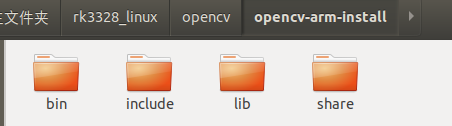

等等，是不是忘了一件事情，opencv庫呢？預測的時候還需要opencv庫的支持，所以我們還需要對opencv源檔案進行交叉編譯，具體程序參考這個鏈接ubuntu16.04交叉編譯opencv 移植到rk1808上，將編譯得到的opencv檔案也打包存放到cxx檔案中供呼叫：

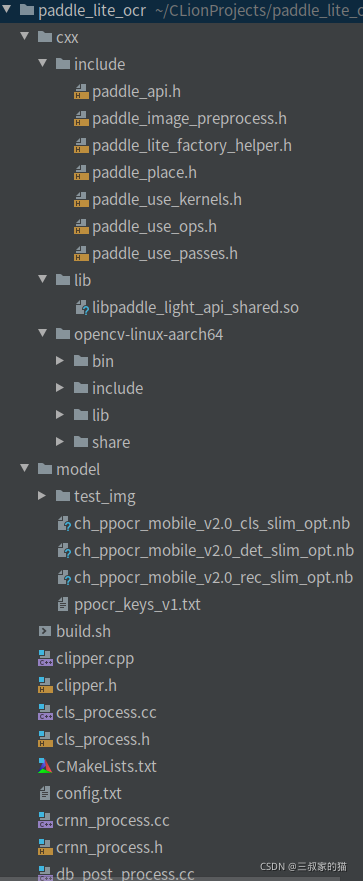

最后的檔案目錄結構如下，下面的源檔案沒有截全，反正就是上面拷貝的：

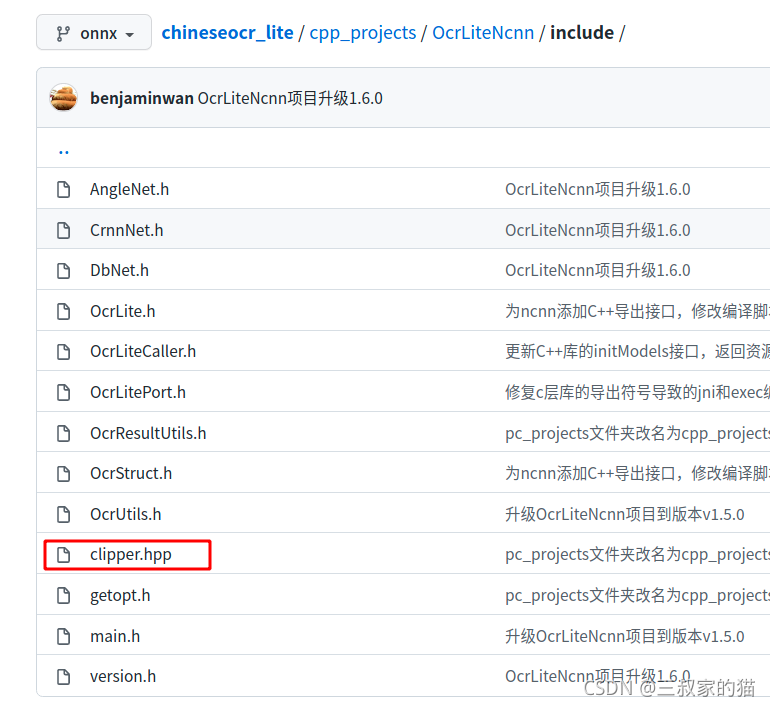

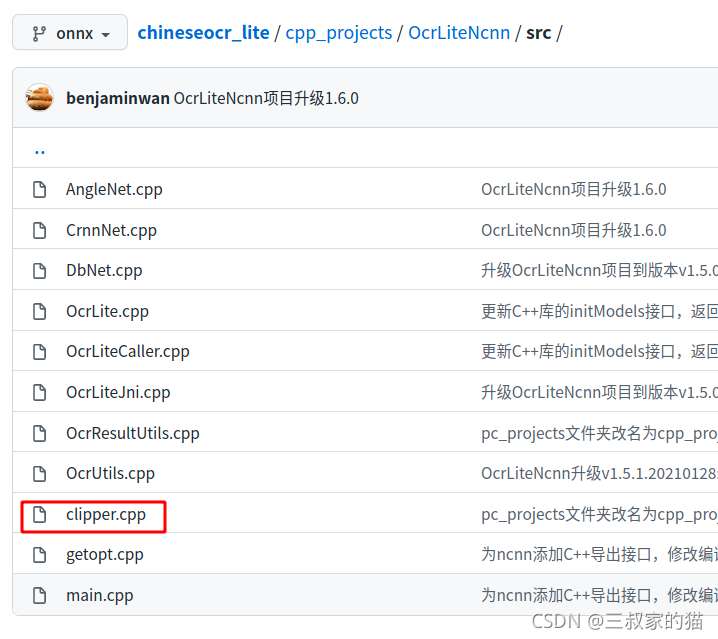

除了拷貝過來的源代碼，你可能還需要clipper.h 和clipper.cpp這兩個檔案，因為代碼里有呼叫，但是又找不到這兩個檔案，太長了我不想貼出來，太占篇幅，我告訴你們去哪里找，在chineseocr_lite中拷貝過來

接著需要新建一個CMakeLists.txt檔案，檔案內容如下：

cmake_minimum_required(VERSION 2.8)

project(paddle_lite_ocr)
set(TARGET paddle_lite_ocr)

set(CMAKE_C_FLAGS "${CMAKE_C_FLAGS}")
set(CMAKE_CXX_FLAGS "${CMAKE_CXX_FLAGS} -std=c++11")

# Set ARMLINUX_ARCH_ABI to armv8 or armv7 or armv7hf
set(ARMLINUX_ARCH_ABI armv8)

# 1. path to Paddle-Lite lib
set(LITE_DIR "${CMAKE_SOURCE_DIR}/cxx")

# 2. link Paddle-Lite directory
link_directories(${LITE_DIR}/lib)
include_directories(${LITE_DIR}/include)

FIND_PACKAGE( OpenMP REQUIRED)
if(OPENMP_FOUND)
  message("OPENMP FOUND")
  set(CMAKE_C_FLAGS "${CMAKE_C_FLAGS} ${OpenMP_C_FLAGS}")
  set(CMAKE_CXX_FLAGS "${CMAKE_CXX_FLAGS} ${OpenMP_CXX_FLAGS}")
  set(CMAKE_EXE_LINKER_FLAGS "${CMAKE_EXE_LINKER_FLAGS} ${OpenMP_EXE_LINKER_FLAGS}")
endif()

# opencv
set(OpenCV_DIR ${LITE_DIR}/opencv-linux-aarch64/share/OpenCV)
find_package(OpenCV REQUIRED)

set(CMAKE_CXX_STANDARD 14)

# 3.add executable output
add_executable(${TARGET} ocr_db_crnn.cc cls_process.cc db_post_process.cc crnn_process.cc clipper.cpp)
target_link_libraries(${TARGET} -lpaddle_light_api_shared ${OpenCV_LIBS})
target_link_libraries(${TARGET} -ldl)

set(CMAKE_INSTALL_PREFIX ${CMAKE_SOURCE_DIR}/install/paddle_lite_ocr)
install(TARGETS paddle_lite_ocr DESTINATION ./)
#install(DIRECTORY model DESTINATION ./)

呼叫相關鏈接庫，然后再新建一個build.sh檔案，用于指定工具鏈編譯，內容如下：

#!/bin/bash

set -e

# for rk3328 aarch64
GCC_COMPILER=/home/cai/rk3328_linux/prebuilts/gcc/linux-x86/aarch64/gcc-linaro-6.3.1-2017.05-x86_64_aarch64-linux-gnu/bin/aarch64-linux-gnu

ROOT_PWD=$( cd "$( dirname $0 )" && cd -P "$( dirname "$SOURCE" )" && pwd )

# build rockx
BUILD_DIR=${ROOT_PWD}/build

if [[ ! -d "${BUILD_DIR}" ]]; then
  mkdir -p ${BUILD_DIR}
fi

cd ${BUILD_DIR}
cmake .. \
    -DCMAKE_C_COMPILER=${GCC_COMPILER}-gcc \
    -DCMAKE_CXX_COMPILER=${GCC_COMPILER}-g++
make -j4
make install
cd -

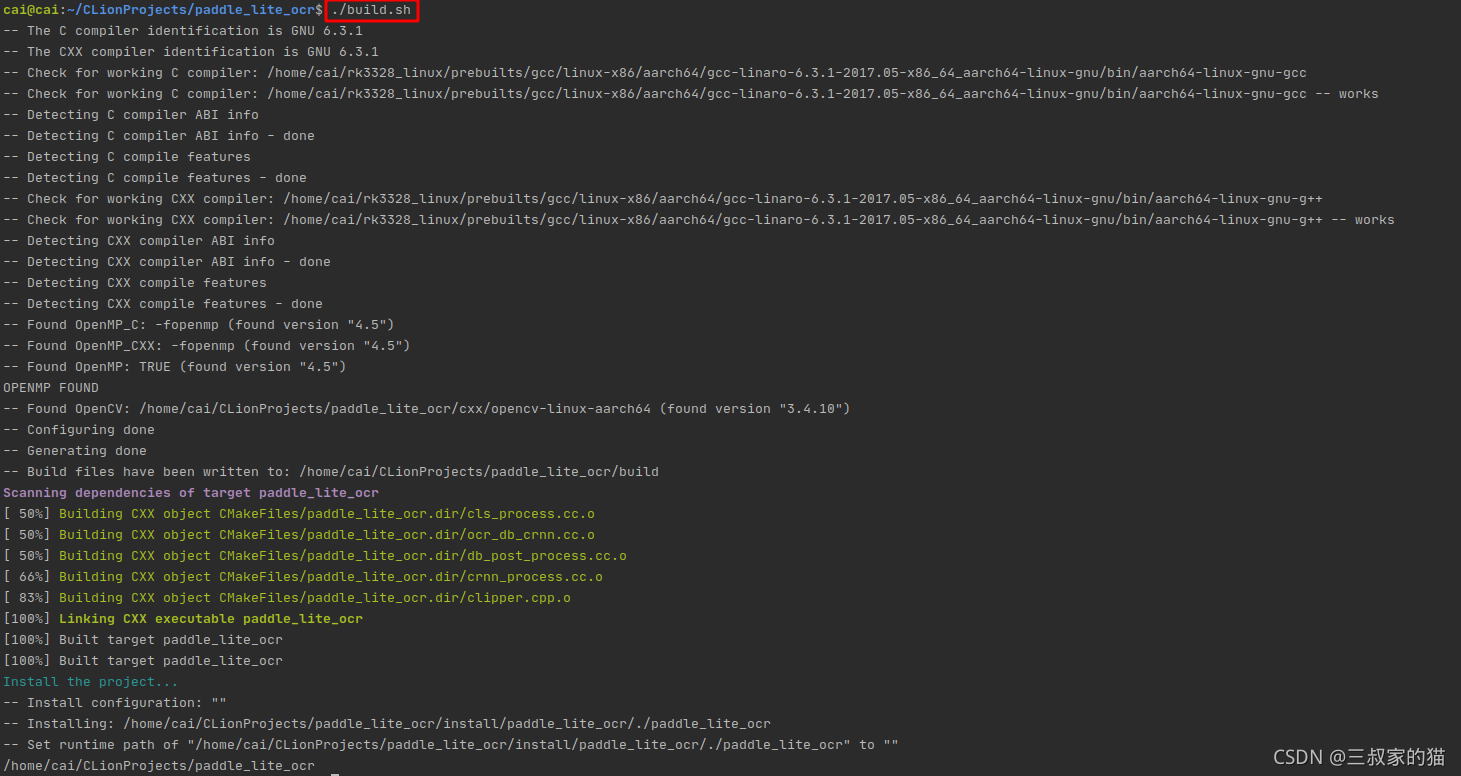

編譯的時候只需要指定GCC_COMPILER交叉編譯工具鏈路徑即可，然后直接在目錄下運行./build.sh

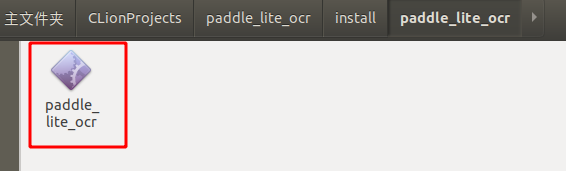

編譯成功后的可執行檔案在install/paddle_lite_ocr檔案夾中：

將該檔案通過scp -r或者adb，push到板子上執行即可，

三、ARM板子上的環境準備

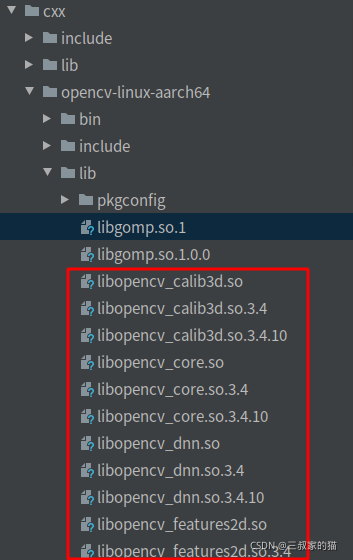

不過在push到板子上時運行需要一些依賴庫的支持，因為板子上是沒有opencv和paddle-lite的環境依賴的，所以需要把剛才交叉編譯過的opencv的so檔案拷貝到板子上的/usr/lib目錄中，so檔案在如下目錄：

全部拷貝到/usr/lib，然后還有這個也一起拷貝過去：

當然別忘了把模型檔案，字典檔案，config.txt檔案一起拷貝過去，最終運行的目錄檔案如下：

這時候只需要運行如下命令：

./paddle_lite_ocr ch_ppocr_mobile_v2.0_det_slim_opt.nb ch_ppocr_mobile_v2.0_rec_slim_opt.nb ch_ppocr_mobile_v2.0_cls_slim_opt.nb model/test_img/7.png ppocr_keys_v1.txt

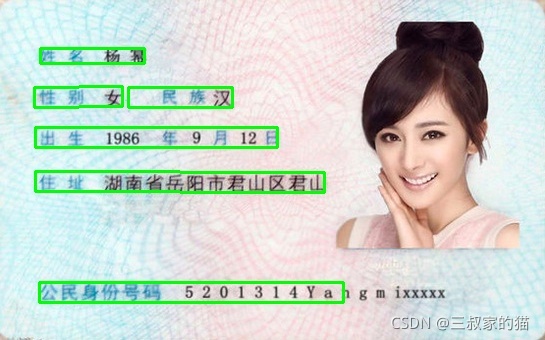

傳入五個引數，分別是：文字檢測模型路徑、文字識別模型路徑、文字方向模型路徑、測驗圖片路徑、字典路徑，找兩張圖片來測驗一下：

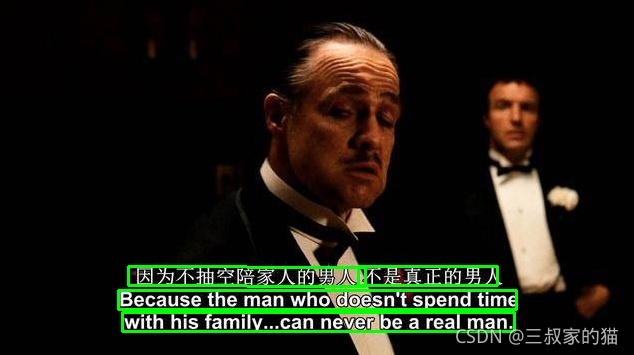

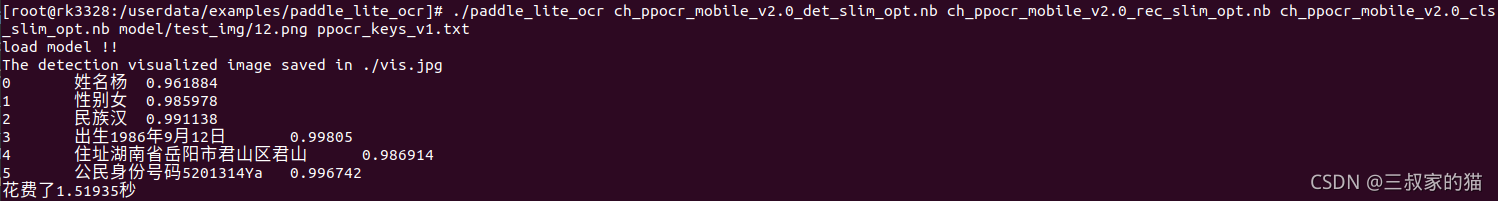

運行結果：

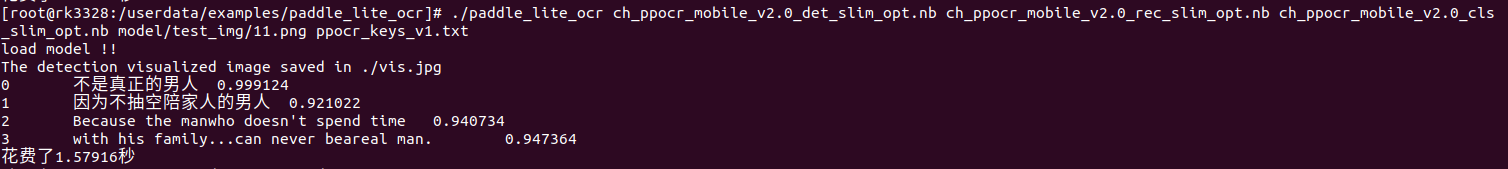

運行結果：

推理是在cpu上進行的，rk3328只有四核A53的cpu，算力比較差，所以推理時間長了一些；還有一些閾值沒有調好，識別效果可能會差了一點，如果有需要的話可以再對閾值進行調整，應該會更好，

我也用了ncnn進行部署，作為對比，paddle-lite要比ncnn效果差很多，具體的對比有時間我再寫一篇ncnn部署的文章，好了，就先這樣吧，
