函式原型
void Sobel( InputArray src, OutputArray dst, int ddepth,
int dx, int dy, int ksize = 3,
double scale = 1, double delta = 0,
int borderType = BORDER_DEFAULT );引數說明
- InputArray型別的image，輸入影像，8位影像，
- OutputArray型別的dst，輸出影像，
- int型別的ddepth，輸出影像的深度，若src為CV_8U，則可取-1/CV_16S/CV_32F/CV_64F；若src為CV_16U/CV_16S，可取-1/CV_32F/CV_64F；若src為CV_32F，可取-1/CV_32F/CV_64F；若src為CV_64F，可取-1/CV_64F，
- int型別的dx，x方向上的差分階數，
- int型別的dy，y方向上的差分階數，
- int型別的ksize，默認值為3，表示Sobel核的大小，取奇數，
- double型別的scale，計算導數值時選的縮放因子，默認為1，
- double型別的delta，表示在結果存入目標圖之前可選的delta值，默認為0，
- int型別的borderType，邊界模式，
函式原理
Sobel算子是一個主要用于邊緣檢測的離散微分算子，它結合了高斯平滑和微分求導，用來計算影像灰度函式的近似梯度，在影像的任何一點使用此算子，都會產生對應的梯度矢量或法矢量，
Soble算子的計算步驟：
1.假設影像為I，分別在x和y方向求導，
1)水平方向將I與一個奇數大小的內核進行卷積，所得結果為Gx：
2)垂直方向將I與一個奇數大小的內核進行卷積，所得結果為Gy：
2.在影像的每一點，結合Gx和Gy求出近似梯度G：
測驗代碼
#include <iostream>
#include <opencv2/opencv.hpp>
#include <opencv2/highgui.hpp>
using namespace std;
using namespace cv;
int main()
{
Mat src = imread("test.jpg");
Mat gradx, grady, absgradx, absgrady, result;
// X方向梯度
Sobel(src, gradx, CV_16S, 1, 0, 3, 1, 1, BORDER_DEFAULT);
convertScaleAbs(gradx, absgradx);
// Y方向梯度
Sobel(src, grady, CV_16S, 0, 1, 3, 1, 1, BORDER_DEFAULT);
convertScaleAbs(grady, absgrady);
// 梯度相加
addWeighted(absgradx, 0.5, absgrady, 0.5, 0, result);
// 結果顯示
imshow("src", src);
imshow("x", absgradx);
imshow("y", absgrady);
imshow("result", result);
waitKey(0);
return 0;

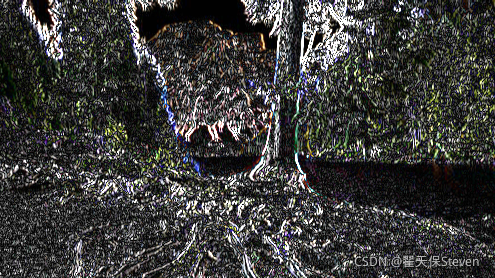

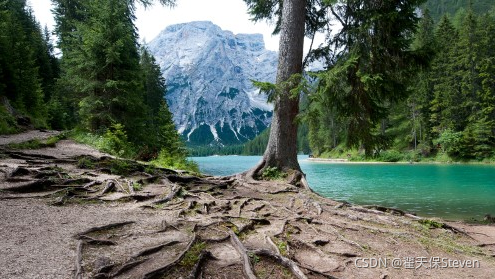

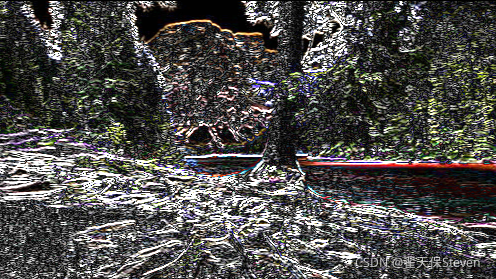

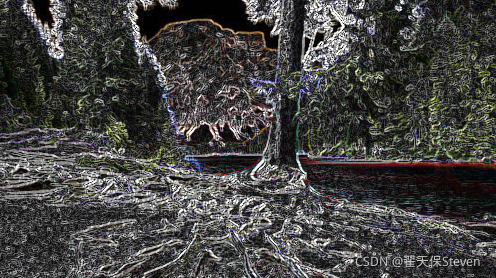

}測驗效果
因為Sobel算子結合了高斯平滑和分化，所以結果具備一定抗噪性哦~
如果文章幫助到你了，可以點個贊讓我知道，我會很快樂~加油！
