華三HCL模擬器添加虛擬網卡連接外網、VMware虛擬機、物體機方法

華三模擬器可以模擬交換機、路由器、防火墻等，由于自帶的PC功能有限，因此需要連接到VMware虛擬機或物體機以模擬真實的PC或者FTP\HTTP服務器設備，另外也可以使其連接到互聯網，以進行防火墻等的配置，詳細思路如下：

本次教程以Win10、HCL3.0.1為例，理論上所有win10版本、win7通用，

虛擬機下載地址：
VMware下載地址（內網）：http://172.21.23.103:814/vmware_177981/
精簡版Win7虛擬機下載：ftp://172.21.23.103/Disk/users/Win7Lite.zip
WIN7官方鏡像下載地址（可不用）：ed2k://|file|cn_windows_7_ultimate_with_sp1_x64_dvd_u_677408.iso|3420557312|B58548681854236C7939003B583A8078|/

一、添加虛擬網卡

1.右鍵左下角的微標

2.打開設備管理器（Win7可右擊計算機打開管理）

3.點擊操作->添加過時硬體

4.點擊下一頁

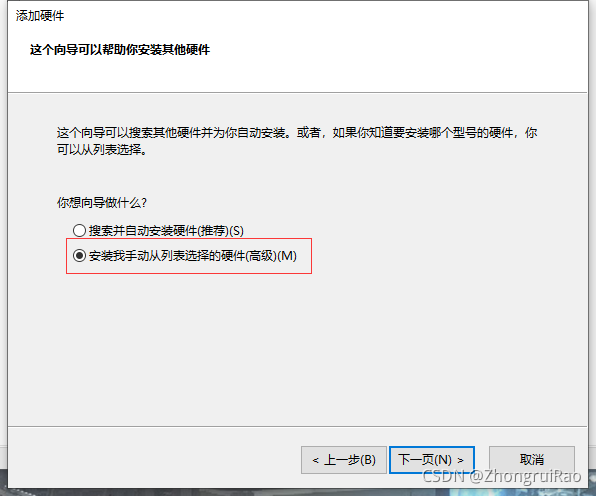

選擇 安裝我手動從串列選擇的硬體(高級)(M)

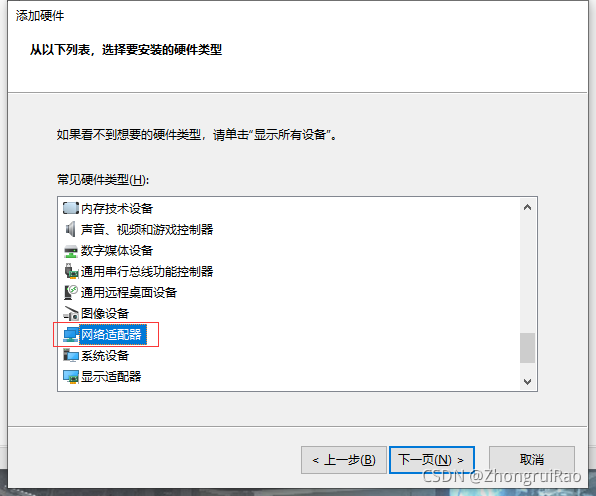

5.選擇網路配接器，下一步

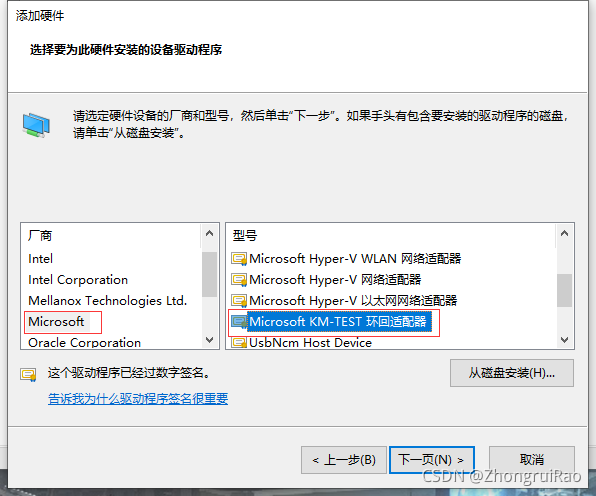

6.廠商選擇Microsoft，型號選擇KM-TEST環回配接器

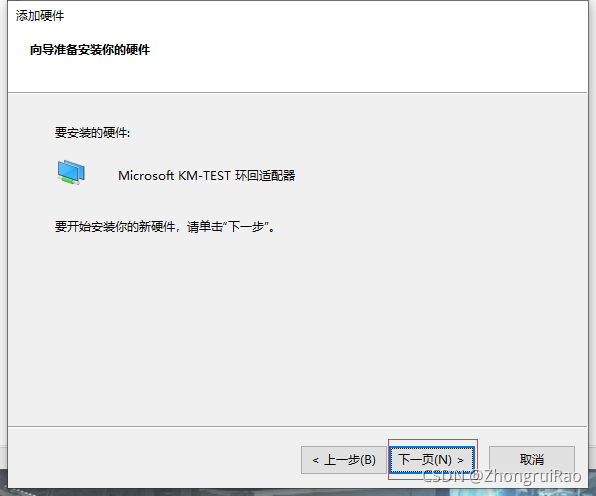

7.點擊下一步，完成安裝即可

8.重復一遍上面的步驟，再添加一塊虛擬網卡，

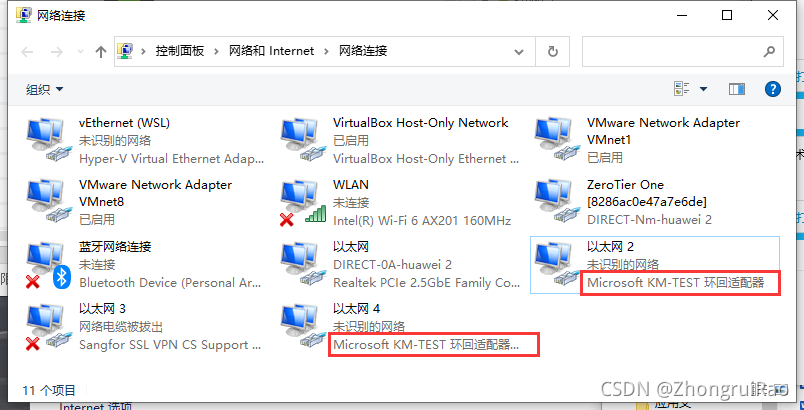

9.添加完兩張網卡后，進入“控制面板\網路和 Internet\網路連接”，此時能看到剛才添加的兩張網卡

二、電腦開啟IIS（HTTP\FTP）服務
1.打開“此電腦”，在地址欄輸入

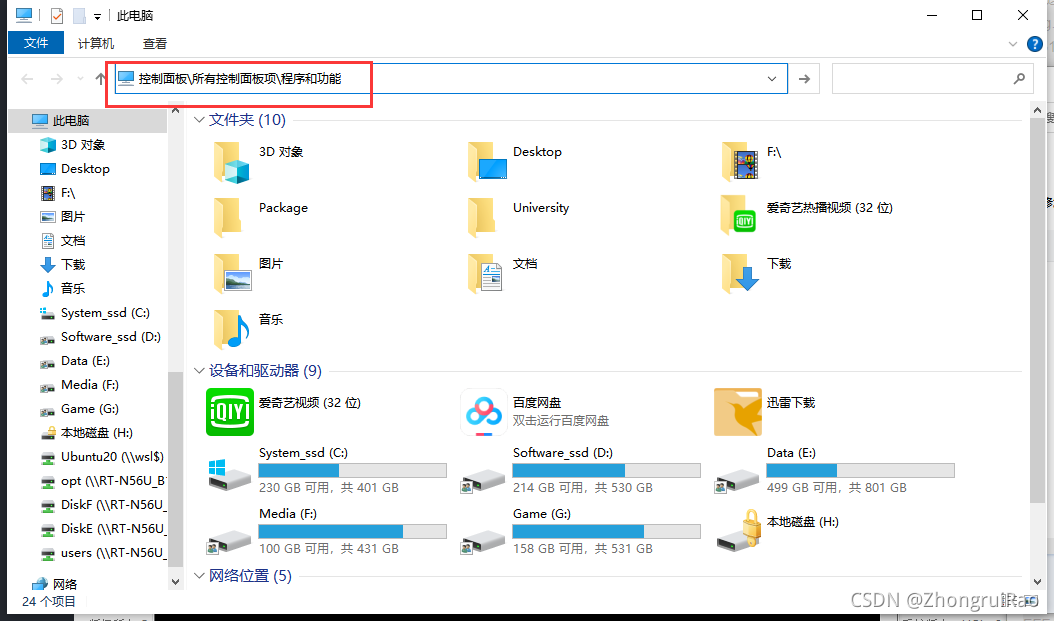

控制面板\所有控制面板項\程式和功能

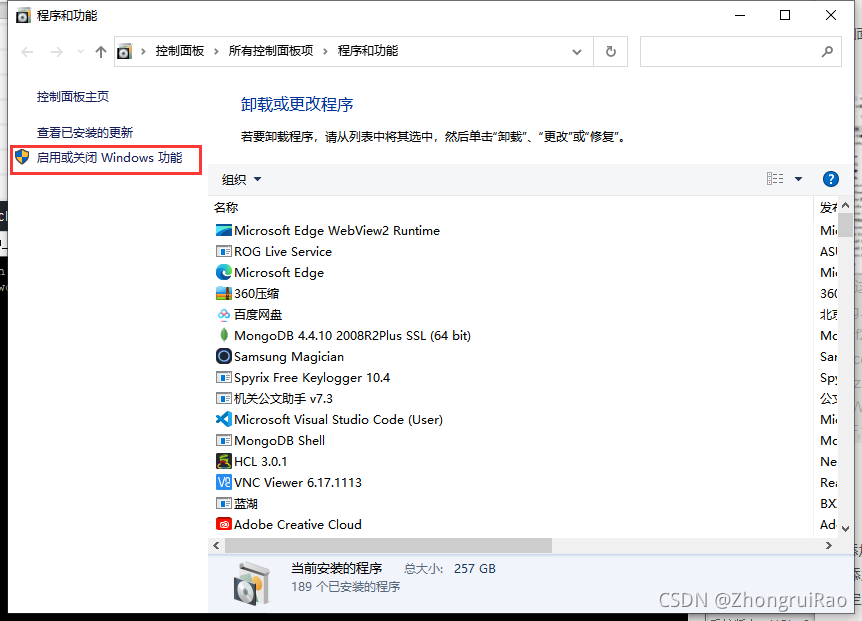

2.選擇啟用或關閉Windows功能

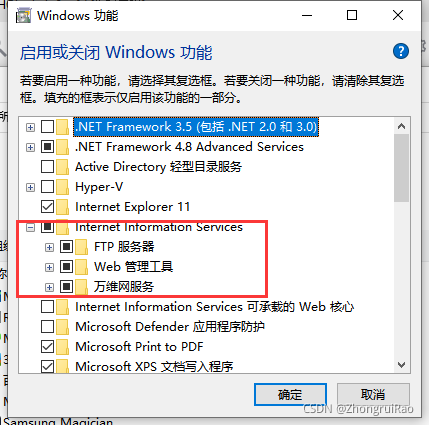

3.勾選IIS 如下三個（FTP\WEB\萬維網服務），點擊確定，等待安裝完成

4.進入“控制面板\所有控制面板項\管理工具”，

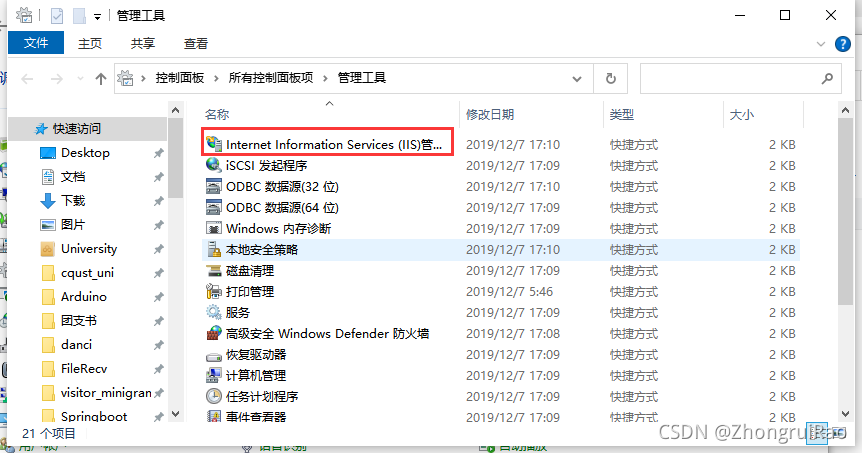

會發現多出了一項IIS，點進去

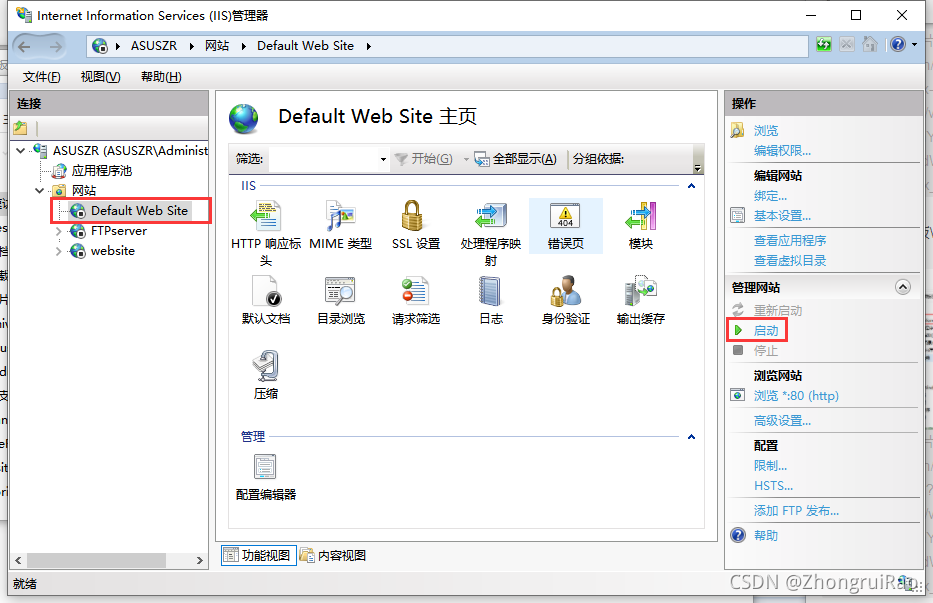

5.進入iis界面，點擊Default web site，點擊啟動，

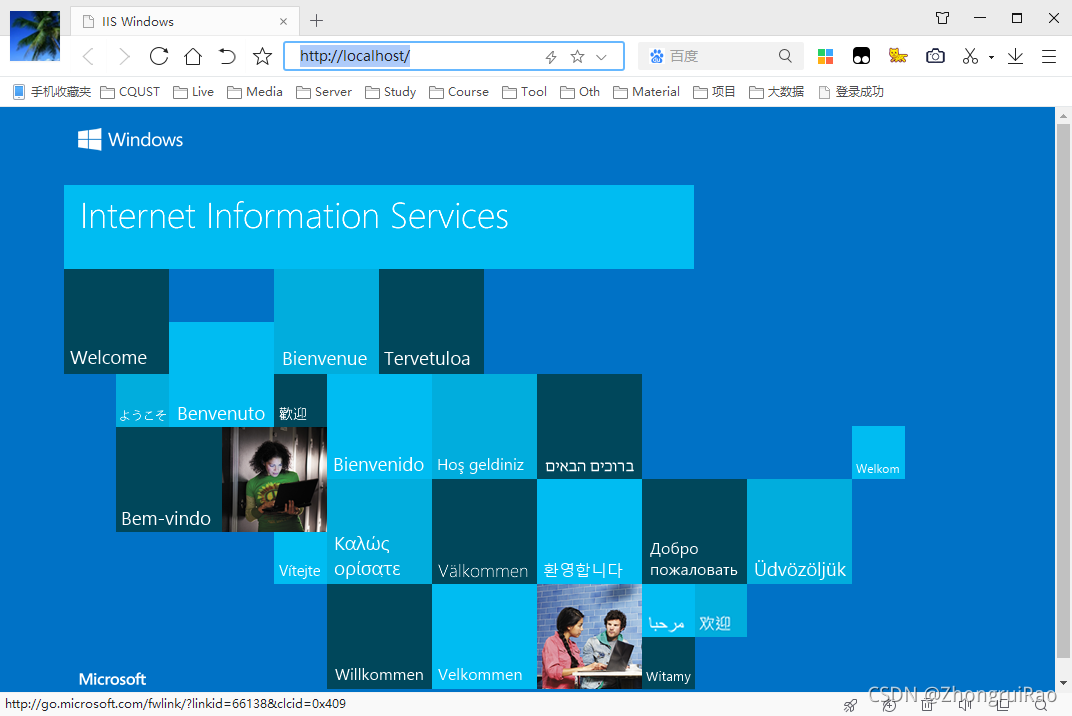

6.此時瀏覽器輸入 http://localhost/ 會出現一個界面，即HTTP服務搭建完成，
FTP可根據自己需求自行添加

二、HCL與主機的連接

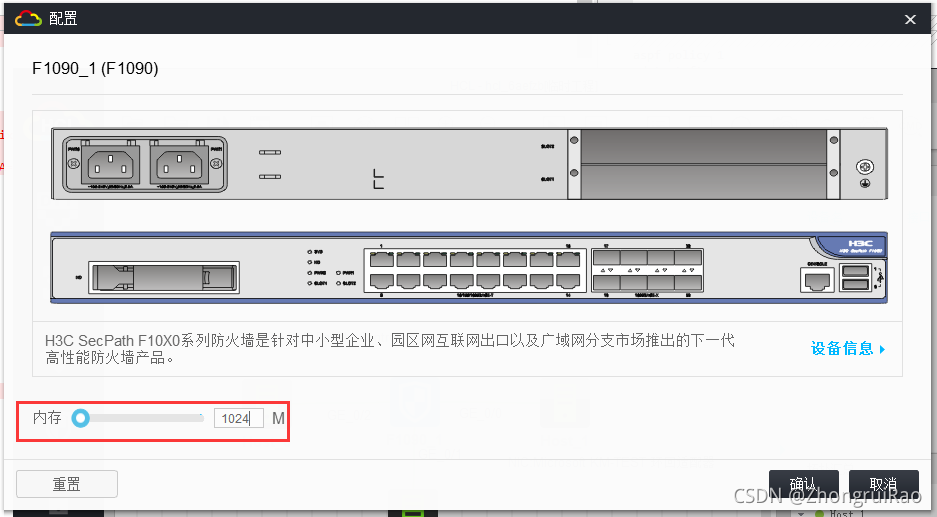

注意！！添加防火墻后，一定要將防火墻的記憶體更改為768M或以上（我改的1024），否則會出現一系列問題

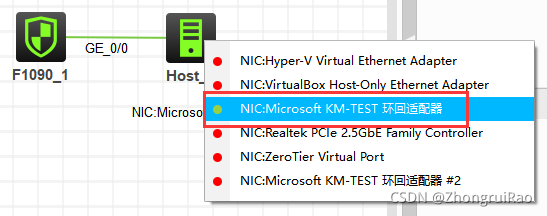

1.添加F1090防火墻，并添加一個Host，將剛才添加的第一個虛擬網卡連接到G0/0口（可自己定義）

2.進入防火墻shell，配置0/0口的ip，可自行定義，這里以10.0.8.1為例

[H3C]int g 1/0/0
[H3C-GigabitEthernet1/0/0]ip add 10.0.8.1 24

3.回到電腦的網路配接器界面 提示：可在“此電腦”的地址欄輸入

控制面板\網路和 Internet\網路連接

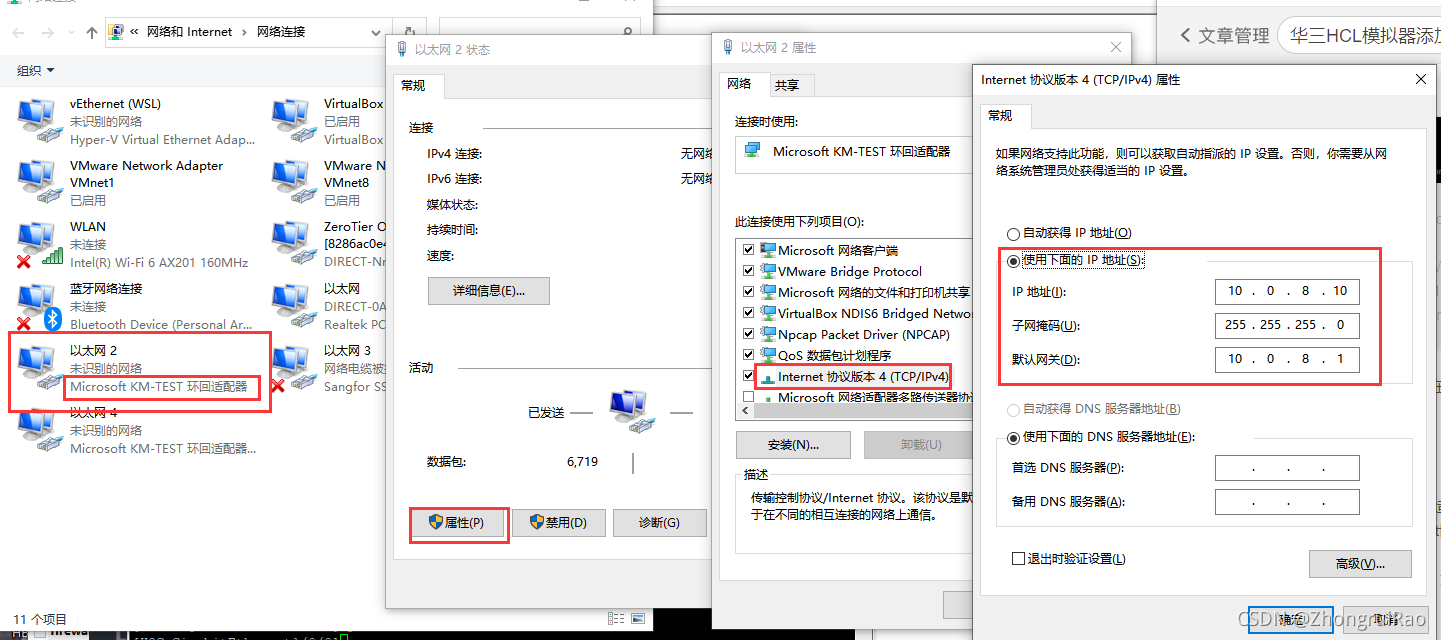

然后雙擊帶有“Microsoft KM-TEST環回配接器”的配接器，點擊“屬性”，再雙擊“Internet協議版本4(TCP/IPv4)”，IP設定為10.0.8.x，設定網關、掩碼，如圖

最后點擊確認，
4.防火墻添加此埠到DMZ區域

[H3C]sec name dmz
[H3C-security-zone-DMZ]im int g 1/0/0

5.創建pass物件策略

[H3C]object-policy ip pass
[H3C-object-policy-ip-pass]rule 0 pass

6.在dmz->local方向應用策略

[H3C]zone-pair security source dmz destination local
[H3C-zone-pair-security-DMZ-Local]object-policy apply ip pass

7.檢測當前PC機能否連接到防火墻：
在cmd界面，ping防火墻的網關10.0.8.1

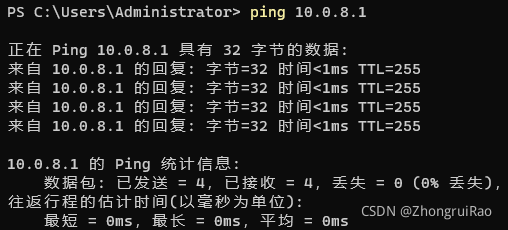

如圖顯示，能夠ping通，

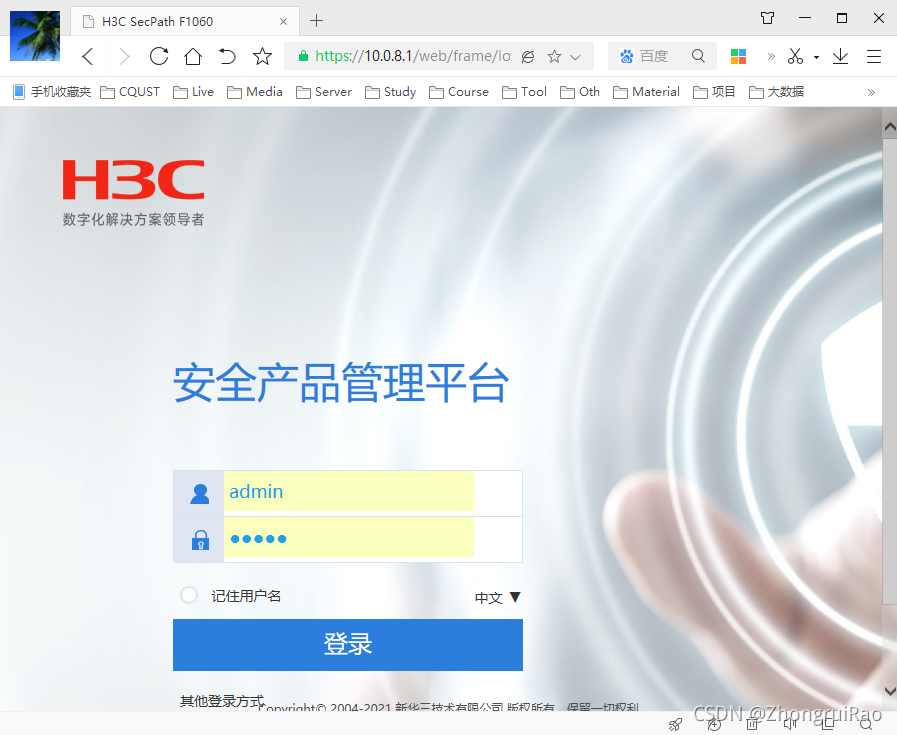

然后瀏覽器打開https://10.0.8.1/ 能夠看到如下所示界面，用戶名密碼均為admin，可以嘗試登陸，但會要求修改密碼，自行決定是否修改（此步無特別意義，僅作驗證）

三、Vmware虛擬機與HCL防火墻的連接

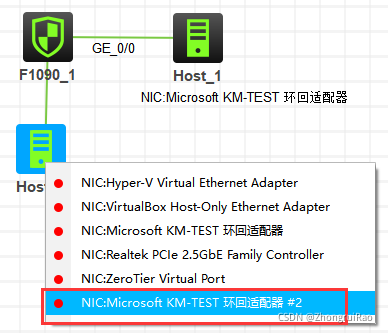

1.添加Host，將二號虛擬網卡連接到G0/1口，此口為trust區域，用來連接vmware虛擬機

2.配置G0/1的ip地址和添加trust區域，這里使用192.168.1.1

[H3C]int g 1/0/1
[H3C-GigabitEthernet1/0/1]ip add 192.168.1.1 24
[H3C]sec name trust
[H3C-security-zone-Trust]im int g 1/0/1
#Trust到Local域連通，
[H3C]zone-pair security source Trust destination Local
[H3C-zone-pair-security-Trust-Local]object-policy apply ip pass
[H3C-zone-pair-security-Trust-Local]quit
#Local到Trust域連通，
[H3C]zone-pair security source Local destination Trust
[H3C-zone-pair-security-Local-Trust]object-policy apply ip pass
[H3C-zone-pair-security-Local-Trust]quit

3.DHCP配置

[H3C]dhcp ena
[H3C]dhcp server ip-pool pool1 //新建DHCP地址池
[H3C-dhcp-pool-pool1]network  192.168.1.0 mask 255.255.255.0 //配置地址、掩碼
[H3C-dhcp-pool-pool1]gateway-list  192.168.1.1//配置網關
[H3C-dhcp-pool-pool1]dns-list 114.114.114.114//配置DNS
[H3C]int g 1/0/1 //進入介面
[H3C-GigabitEthernet1/0/1]dhcp server apply ip-pool pool1
[H3C-GigabitEthernet1/0/1]dhcp sele ser

經過以上設定，G0/1口的DHCP已開啟
此時電腦打開http://192.168.1.1，應該也能進入防火墻web界面
4.打開VMware，點擊“編輯”-虛擬網路編輯器

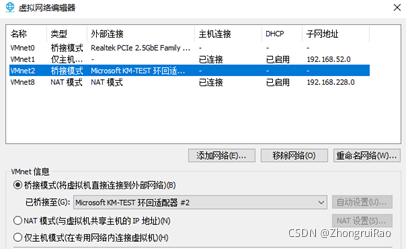

5.添加一個網路（這里為Vmnet2），設定為橋接模式，使其連接到2號虛擬網卡，如下圖所示，然后確認，

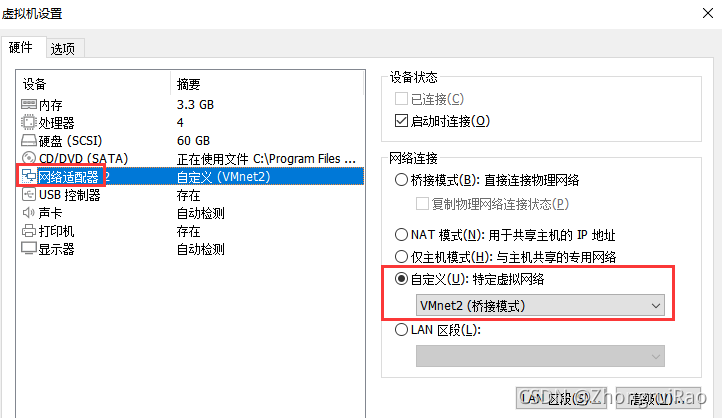

6.打開虛擬機設定，在“網路配接器”的自定義欄選擇剛才添加的VMnetX，這里是VMnet2

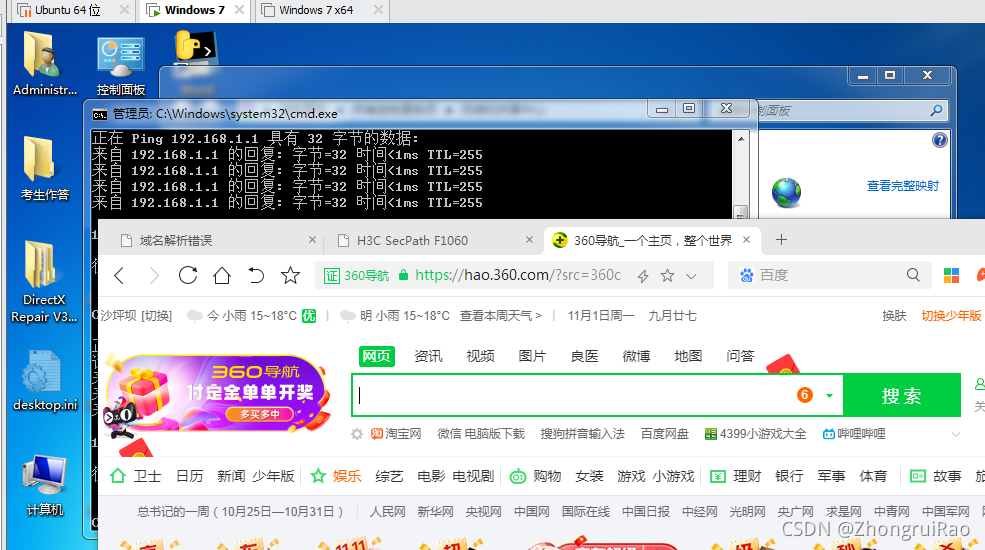

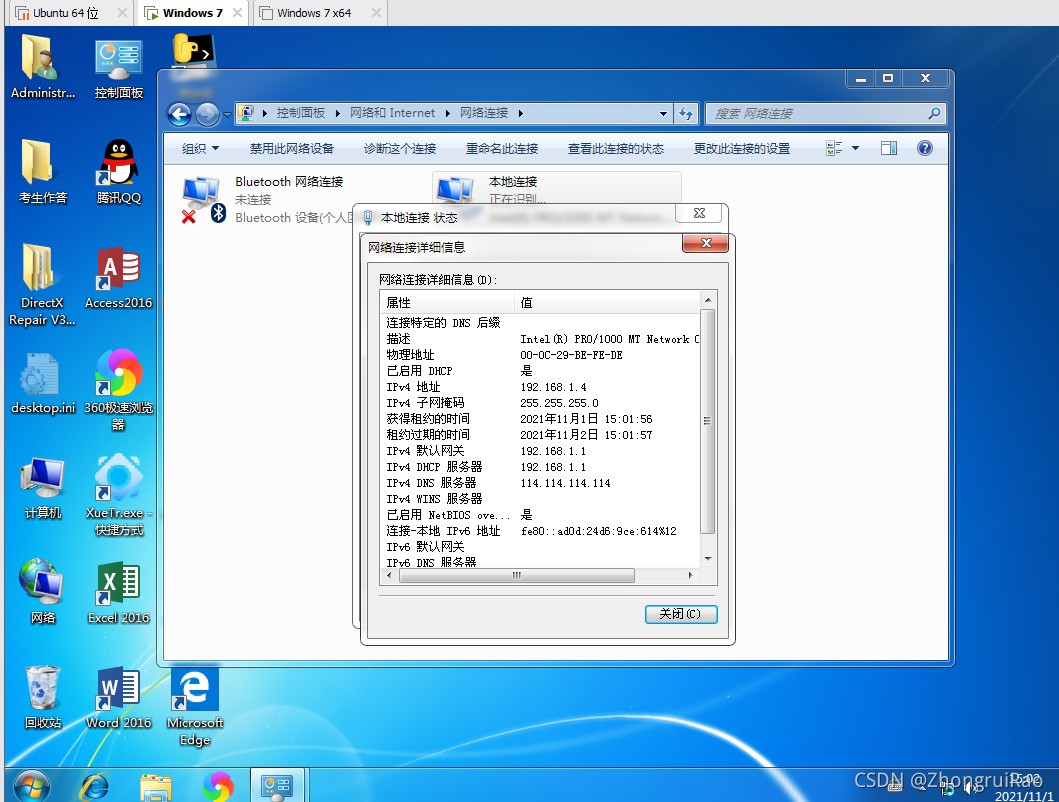

6.打開虛擬機，此時虛擬機也能獲取到192.168.1.0網段的IP地址

如不行，請嘗試重新添加網卡或者重啟電腦
注意：退出HCL前一定要保存HCL的設備配置，具體方法：HCL防火墻命令列界面ctrl+z回到用戶模式

然后輸入save，然后輸入Y，回車，提示覆寫也按回車即可

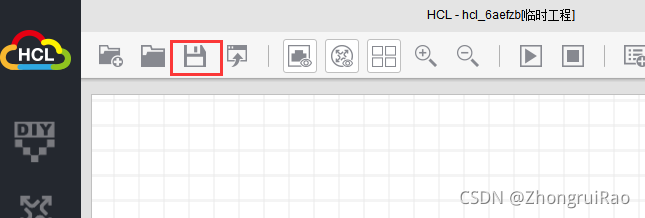

HCL這里也要保存工程

三、配置外網訪問

此步驟原理為直接連接到與物理機上網的網卡相同網路，如果是校園網，則還需登陸，建議使用路由器或手機開熱點

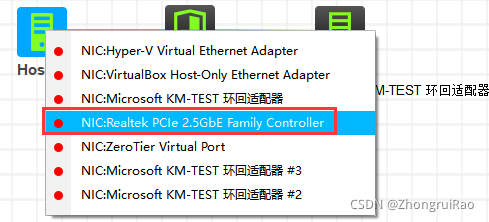

1.HCL添加HOST，連接到當前上網的網卡，我這里是接的網線，也就是Realtek pciexxx，如果是無線網，請連接到WLAN網卡，
將此HOST連接到防火墻的G0/2埠

2.防火墻配置G0/2埠的IP地址
注意：要求與物理機的IP地址段一致，

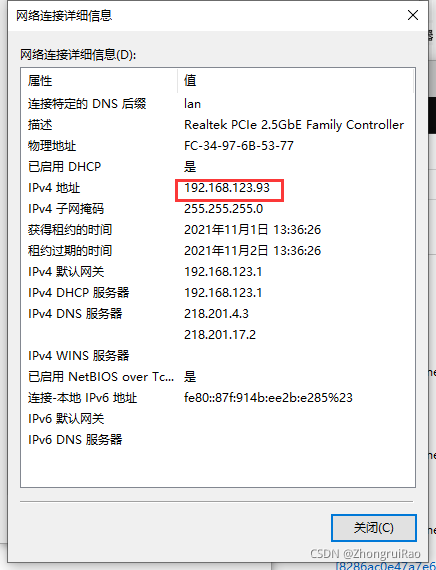

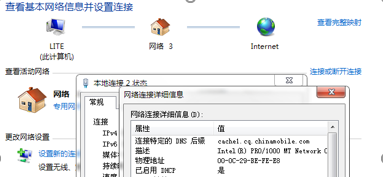

我這里查詢到物理機上網所用網卡的地址段是192.168.123.93

因此我將防火墻G0/2口的ip配置為192.168.123.95 注意不能沖突

[H3C]int g 1/0/2
[H3C-GigabitEthernet1/0/2]ip add 192.168.123.95 24

然后將此埠加入Untrust區域

[H3C]sec name untrust
[H3C-security-zone-Untrust]im int g 1/0/2

3.配置NAT地址轉換

[H3C]int g 1/0/2  #外網口
[H3C-GigabitEthernet1/0/2]nat out

4.配置到外網的預設路由

[H3C]ip route-static 0.0.0.0 0 192.168.123.1

注意，這里的192.168.123.1與你物理機的網段網關對應
5.放通到untrust的訪問權限

[H3C-GigabitEthernet1/0/2]zone-pair security source Local destination untrust
[H3C-zone-pair-security-Local-Untrust]object-policy apply ip pass
[H3C-zone-pair-security-Local-Untrust]zone-pair security source trust destination untrust
[H3C-zone-pair-security-Trust-Untrust]object-policy apply ip pass
[H3C-zone-pair-security-Trust-Untrust]zone-pair security source untrust destination dmz
[H3C-zone-pair-security-Untrust-DMZ]object-policy apply ip pass

6.ASPF

[H3C-zone-pair-security-Untrust-DMZ]zone-pair security source trust destination untrust
[H3C-zone-pair-security-Trust-Untrust]aspf apply policy 1

7.驗證
在防火墻shell界面ping測驗路由網關，此時能ping通

此時虛擬機理論上能夠訪問互聯網

8.將外網IP訪問映射到內網DMZ服務器

[H3C-GigabitEthernet1/0/2]nat server proto tcp global 192.168.123.95 inside 10.0.8.10  #192.168.123.95是防火墻外網地址，10.0.8.10是HTTP服務器地址

9.在外網同網段的機器輸入防火墻的外網地址192.168.123.95

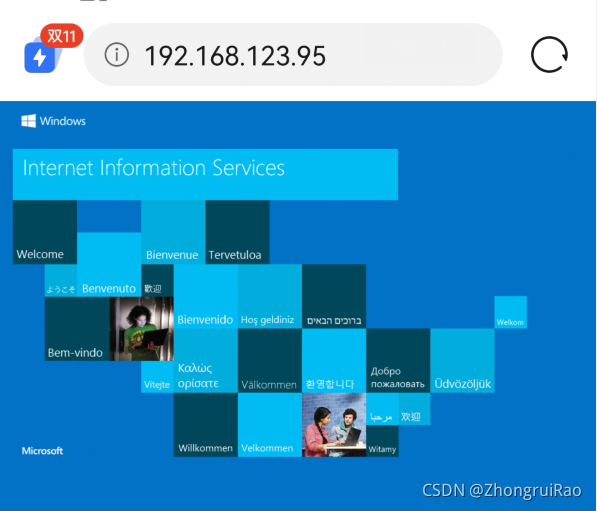

這里使用手機連接到與防火墻外網同一地址，能夠通過防火墻外網地址打開模擬服務器的網站（建立在電腦上）

最后配置完了記得保存配置
