走進音視頻世界——視頻封裝格式

音視頻的時長怎么獲取，音視頻的封面怎么獲取，音視頻的格式怎么獲取呢？這些資訊都以特定格式存盤在檔案開頭或者結尾，稱為多媒體資訊或者多媒體元資料，通用的封裝格式由：檔案標識頭+多媒體資訊+音視頻(字幕)軌+視頻幀索引塊組成，如果是純音頻，后面可能還有歌詞，音視頻的封裝格式就是通過決議檔案標識頭進行判斷的，然后決議多媒體資訊從而獲取時長，再決議視頻幀索引塊，最后根據索引塊去獲取對應時間戳的視頻幀，

音視頻封裝格式存盤的欄位包括：時長、碼率、音視頻編碼器、解析度(寬x高)、幀率、像素格式、旋轉角度、采樣率、聲道數等等，其中視頻專有的欄位是解析度、幀率、像素格式、旋轉角度，而音頻專有的欄位是采樣率、聲道數，具體的欄位決議可以參考：音視頻的基本概念，

常見的視頻格式有：mp4、mov、3gp、mkv、webm、flv、avi、mpg、wmv、ts等等，其中mp4、mov、3gp同屬一個協議簇，目前mp4最為流行，mp4全稱為MPEG-4，由國際標準化組織和國際電工委員會下屬的動態影像專家組(Moving Picture Experts Group)制定，具體協議可參考：ISO/IEC14496-14協議；mkv與webm公用封裝格式：matroska，對于高清視頻而言，mkv/webm最受歡迎；而avi是比較古老的格式，音視頻流交錯(Audio Video Interleave)，可以封裝各種編碼格式的音視頻流；mpg屬于ps的一種封裝格式；wmv(Windows Media Video)是微軟推出的視頻編解碼格式統稱，采用ASF(Advance System Format)作為容器，基于Object物件進行封裝；而ts的全稱為MPEG2-TS，即為Transport Stream的縮寫，具體可參考ISO/IEC13818-1協議，作用于傳輸層，主要用于實時傳輸的節目，HLS直播協議就是基于ts切片來傳輸視頻流的，主要特點是從視頻流任一片段都可獨立解碼播放；ps與ts類似，全稱為MPEG-PS，即為Program Stream的縮寫，用于存盤固定時長的節目，

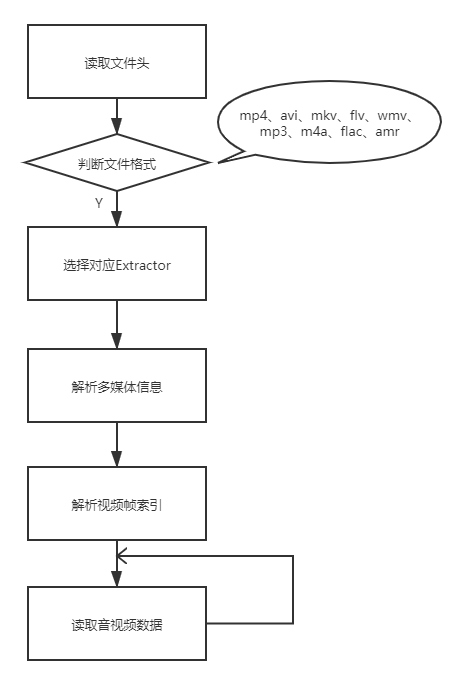

整個解封裝流程：從讀取檔案頭判斷視頻格式開始，然后選擇對應的Extractor，決議多媒體資訊，再決議視頻幀的索引塊，最后根據索引去定位并讀取音視頻資料，如下圖所示：

圖1—視頻解封裝流程圖

mp4作為目前最流行的視頻封裝格式，也是本篇文章的男一號主角，下面將圍繞mp4格式進行展開分析，mp4是由一系列的box組成(在quick time協議中，稱為atom)，box又由Header和Data組成，box的結構如圖2所示：

圖2—box的宏觀結構

而Header由size、type、largeSize、extendType組成，其中size和type是必要欄位，如表1所示：

表1—通用Header結構

full box的Header多兩個欄位：version、flag，一般是track box采用full box形式，如表2所示：

表2—full box的Header結構

box分為normal box、full box、large box、extend box，如果size為1，那么表明該box為large box，使用largeSize來存盤box的大小；如果size為0，那么表明該box是檔案的最后一個box；如果box的型別為uuid，那么表明該box是擴展box，如下面代碼段所示：

aligned(8) class Box (unsigned int(32) boxtype,
    optional unsigned int(8)[16] extended_type) {
    unsigned int(32) size;
    unsigned int(32) type = boxtype;
    if (size==1) {
        unsigned int(64) largesize;
    } else if (size==0) {
        // box extends to end of file
    }
    if (boxtype==‘uuid’) {
        unsigned int(8)[16] usertype = extended_type;
    }
}

moov box作為mp4格式的重要組成部分，根據moov box與mdat box的相對位置，分為moov前置和moov后置，如下面圖3、圖4所示：

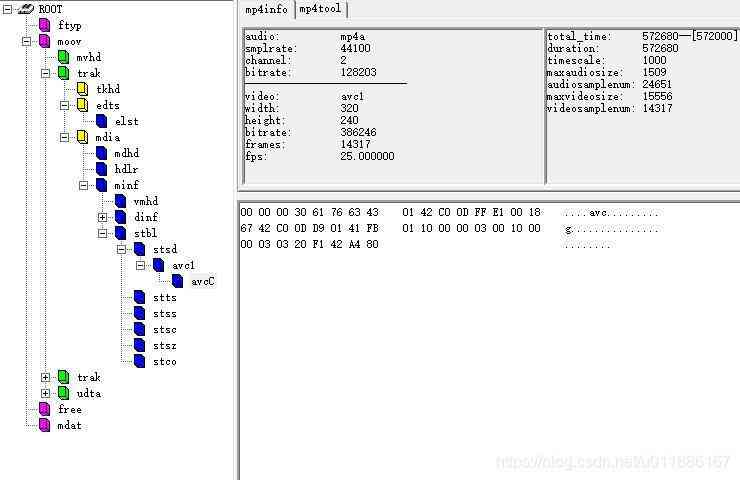

圖3—mp4結構圖(moov前置)

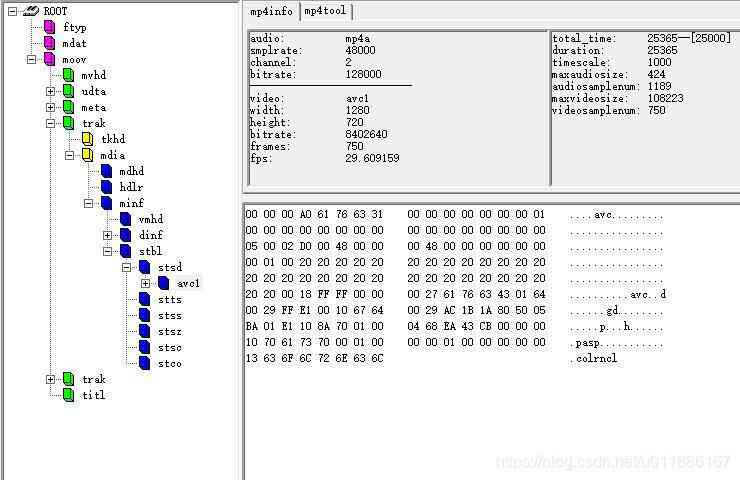

圖4—mp4結構圖(moov后置)

通常情況下，mp4的moov都是在mdat前面的；一般只有實時錄制的mp4視頻，moov才在mdat的后面，除了moov box，還有ftyp box、moof box、mdat box、free box、meta box等等，如下表所示，對各種box的介紹與描述：

表3—mp4的各種box描述

ftyp box：mp4視頻標識頭，包含major brand、minor version、compatible brands，其中major brand一般為isom，而compatible brands包括isom、iso2、avc、mp41、mp42等，

moov box：存盤多媒體資訊，嵌套著movie box(mvhd)、track box(trak box)、usedata box(udat)；而track box分為視頻軌、音頻軌、字幕軌，如果有多語言，就會對應有多音軌；trak/mdia/minf/stbl/stsd存盤的是音視頻編碼器資訊，比如視頻軌的是avc，音頻軌是mp4a；trak/mdia/minf/stbl/stsz存盤的是視頻幀size；trak/mdia/minf/stbl/stco存盤的是chunk offset，

mdat box：音視頻資料，根據moov及其嵌套box決議出來的視頻幀索引，去定位關鍵幀，然后根據幀型別讀取音視頻資料，
