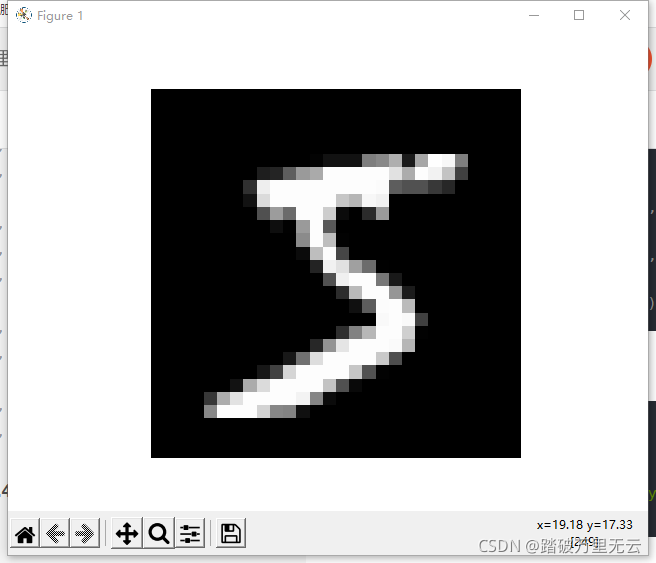

      - 7.3.2.4.2 顯示圖片
      - 7.3.2.4.3 隨機顯示4幅手寫數字圖片

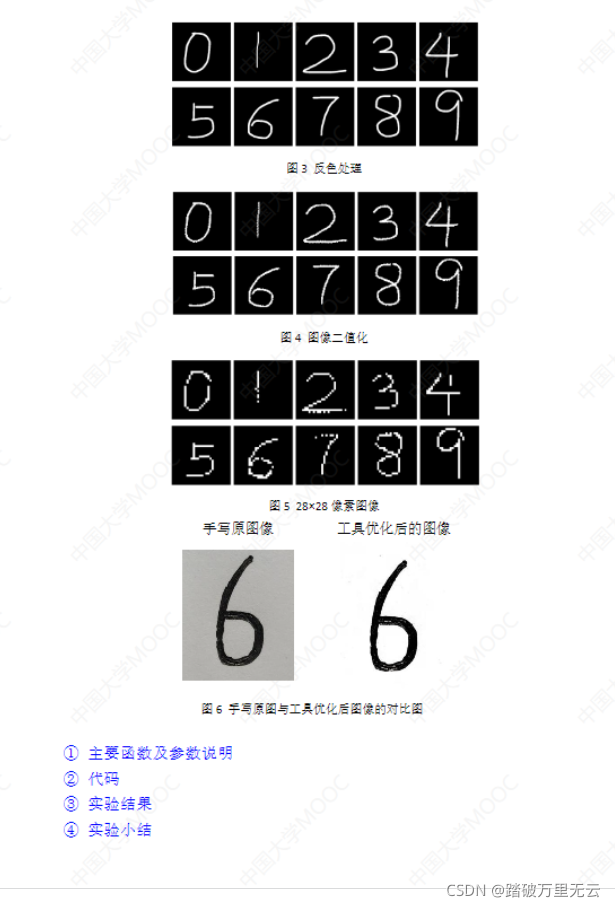

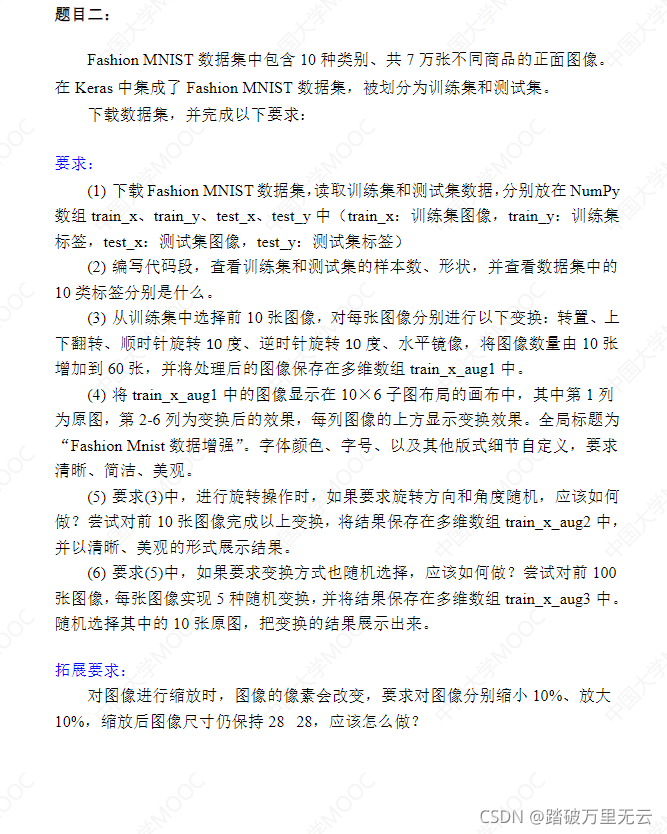

  - 7.3.3 習題及相關庫補充（未作，有時間寫）

第7講數字影像基礎

7.1 數字影像基本概念

有人說：計算機視覺是人工智能的大門（我不信），倒是一道門
計算機視覺成為人工智能應用方面的領頭羊
本課實體都是與影像有關的

7.1.1 影像的離散化

7.1.1.1 連續影像和數字影像

連續影像：人眼直接感受到的影像
數字影像：把連續的影像數字化、離散化之后的影像，它是對連續影像的一種近似

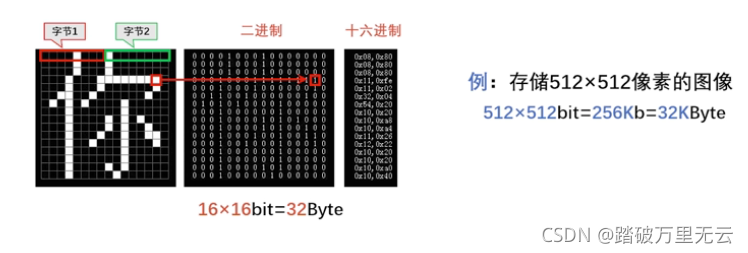

7.1.1.2 像素、位圖、色彩深度/位深度、BMP格式

影像是如何被離散化的？

像素（pixel）:是影像中的一個最小單位
位圖（bitmap）：通過記錄每一個像素值來存盤和表達的影像
色彩深度/位深度：位圖中每個像素點要用多少個二進制位來表示
BMP格式：Windows系統的標準位圖格式，他能夠很好的兼容各種windows程式

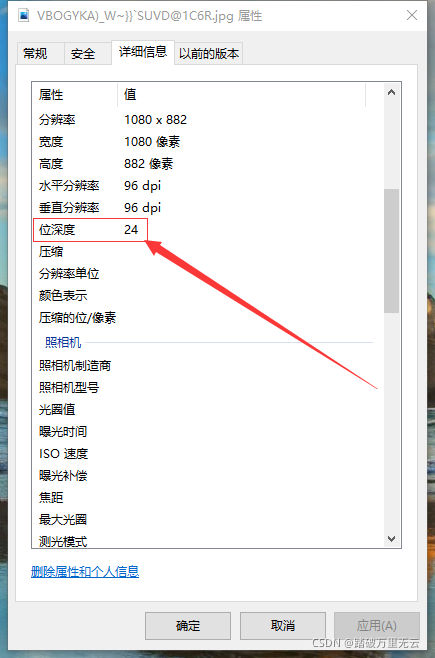

可以通過windows圖片屬性查看位深度，決定存盤的位元組數，這里稱為24位真彩色

7.1.1.3 色彩模式

為什么稱為真彩色，除了24位，還有那些喃？

7.1.1.3.1 二值影像（Binary Image）

每個像素只有2種可能的取值，使用1位二進制來表示，位深度為1；最簡單的影像表示方式
在影像處理和分析時，常常首先對影像進行二值化處理
凸顯出感興趣的目標，有效的減少資料量
只要是僅有兩種顏色的影像，都可以被稱為二進制影像

7.1.1.3.2 灰度影像（Gray Image）

每個像素使用1個位元組表示，位深度為8，可以表示256種級別的灰度；
0表示黑色；255表示白色；1-254表示不同級別的灰色
其他任何一種單一顏色不同亮度的影像都可以稱為灰度影像

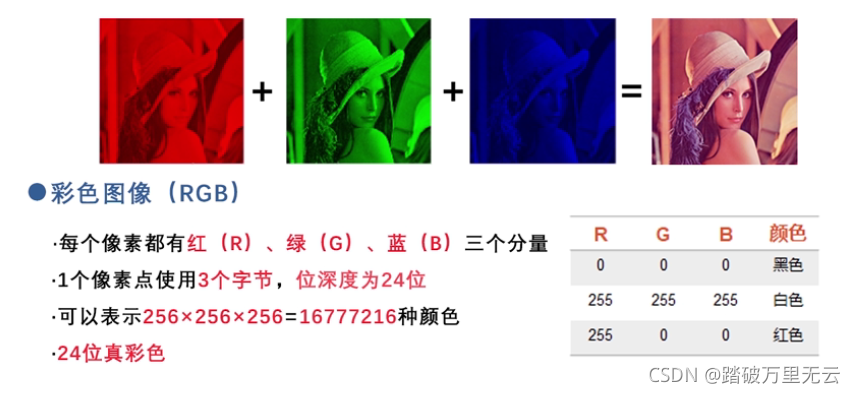

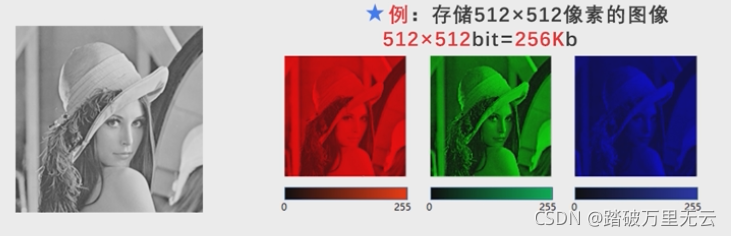

7.1.1.3.3 彩色影像（RGB）

每個像素都有紅（R）、綠（G）、藍（B）三個分量
1個像素點使用3個位元組，位深度為24位
可以表示256×256×256=16777216種顏色
對于人眼，已經可以反映出真實世界，所以稱為24位真彩色
通常講RGB三種分量稱為通道，如紅色通道

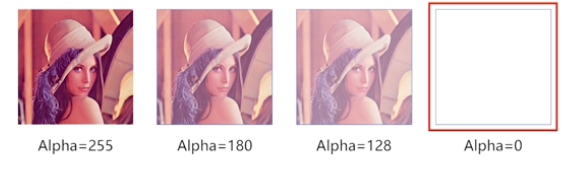

7.1.1.3.4 RGBA影像

RGB影像+8位透明度資訊Alpha
這個透明度稱為透明度通道，或者Alpha通道

在這里插入圖片描述

7.1.1.3.5 256色彩色影像

每個像素用8位二進制表示，是調色版中的索引值
二進制數并不代表確定的顏色，而是調色板中的索引值，對應的顏色是按照索引值在調色板中查詢出來的
對于不同的影像，所對應的這256種顏色的集合是不一樣的
在保存和加載這種型別的位圖時，需要將調色板和影像一同保存和加載

7.1.1.3.6 CMYK-印刷四粉色

每個像素用32位二進制表示

C：Cyan = 青色
M：Magenta = 洋紅色
Y：Yellow = 黃色
K：black = 黑色

7.1.1.3.7 YCbCr

是DVD、攝像機、數字電視等消費類視頻產品中色彩編碼方案

Y：亮度分量
Cb：藍色亮度分量
Cr：紅色亮度分量

7.1.1.3.8 HSI 色彩模型

用H、S、I三個分量來描述

H：色調
S：飽和度
I：亮度

7.1.1.4 影像格式

BMP格式：占用存盤空間大，不支持檔案壓縮，不適用于網頁

7.1.1.5 影像壓縮

適當降低影像質量來減小它所占用的空間
不同的影像壓縮演算法，對應不同得影像格式

7.1.1.5.1 JPEG格式

它是一種有損壓縮方案
可以在保證高質量得前提下去除冗余的色彩和影像資料
壓縮率高，所占空間小
可以壓縮到原圖的1/20大小，而圖片的質量不會有明顯的下降，非常適合存盤照片以及在網頁中顯示照片
適合于色彩豐富、細節清晰細膩得大影像
不適合所含顏色較少，具有大塊顏色相近得區域，或亮度差異十分明顯的簡單圖片
每次編輯都會降低影像質量，不適合需要進行多次編輯的情況

7.1.1.5.2 PNG格式（Portable Network Graphics，PNG）

無損壓縮，對影像本身質量的減損非常低，逐漸流行起來
適合于有規律漸變色彩的影像
對于色彩豐富，細節清晰細膩的大圖表現效果不如JPEG格式

7.1.1.5.3 GIF格式（Graphics Interchange Format）

支持靜態格式和動態格式
靜態格式于JPEG格式的圖片類似
動態圖片由多幅圖片保存為一個圖片，回圈顯示，形成影片效果
只支持256色，適用于色彩簡單、顏色較少的小影像

7.1.1.5.4 TIFF格式（Tag Image File Format）

是最復雜的一種影像格式
定義了4類不同型別的格式

二值影像（TIFF-B）
黑白灰度影像（TIFF-G）
帶調色板的彩色影像（TIFF-P）
RGB真彩影像（TIFF-R）

支持RGB、JPEG等多種編碼方法
具有非常好的擴展性、方便性、可改性，是印刷行業中最常用的格式
Web瀏覽器不支持TIFF格式

7.1.1.6 影像型別

7.1.1.6.1 平面二維影像

前面介紹的所有影像都是平面二維影像

7.1.1.6.2 序列影像

序列影像：時間上有一定順序和間隔、內容上相關的一組影像

視頻影像就是一種特殊的序列影像
其中的每幅影像稱為幀影像
幀影像之間的時間間隔是固定的

7.1.1.6.3 深度影像（Depth Map）：

是一種三維場景資訊的表達方式
每個像素點的取值，代表這個點離攝像機的距離
采用灰度圖表示，每個像素點由一個位元組表示
深度影像中，像素點的取值并不代表實際的距離，顏色的深淺只是代表相對距離的遠近

7.2 Pillow影像處理庫

上節回顧

位圖：通過記錄每一個像素的顏色值，來存盤和表達影像
影像格式：BMP、JPEG、PNG、GIF、TIFF
色彩模式：二值影像、灰度影像、RGB影像、RGBA影像、256色影像、CMYK、YCbCr、HSI

7.2.1 一些影像處理庫

7.2.1.1 matplotlib.image方式

僅支持匯入PBG格式的影像，且功能有限

7.2.1.2 PIL（Python Imaging Library）

功能豐富，且簡單易用
但是僅支持Python2.x版本，且已經停止更新

7.2.2 Pillow庫

在PIL的基礎上發展而成的兼容版本
支持python 3

7.2.2.1 安裝和匯入包/模塊

7.2.2.1.1 Pillow的安裝

使用Anaconda已經安裝好
使用pip命令安裝

pip install pillow

7.2.2.1.2 匯入PIL.image模塊

pillow的核心仍是PIL，所以在使用之前仍要匯入PIL中image模塊

from PIL import Image

iamge模塊中有一個image類，通過image類的函式和方法和屬性完成對影像的讀取、顯示和簡單的操作

7.2.2.1.3 匯入matplotlib.pyplot模塊

要使用matplotlib.pyplot來顯示圖片

import matplotlib.pyplot as plt

7.2.2.2 打開影像–Image.open()函式

Image.open(路徑)# 回傳image物件

有一個經常使用的影像叫做lena.tiff可以在網上下載，網址為http://www.lenna.org/
然后可以在該檔案目錄下打開

img = Image.open('lena.tiff')

得到影像物件img

7.2.2.3 保存影像-save()方法

影像物件.save(檔案路徑)

引數是被保存的檔案路徑
對于上述lena.tiff圖片就是

img.save('test.tiff')

save()方法不僅能夠保存影像，還可以改變檔案名的后綴，就可以轉換影像格式

img.save('lena.jpg') # 將原圖存盤為jpg格式
img.save('lena.bmp') # 將原圖存盤為bpm格式

7.2.2.4 影像物件的主要屬性

屬性	說明
影像物件.format	影像格式
影像物件.size	影像尺寸
影像物件.mode	色彩模式

例如：

>>> from PIL import Image
>>> import matplotlib.pyplot as plt

>>> img = Image.open('lena.tiff')
>>> img.save('test.tiff')
>>> img.save('test.jpg')
>>> img.save('test.bmp')
>>> img1 = Image.open("test.jpg")
>>> img2 = Image.open("test.bmp")


>>> print("image:",img.format)
image: TIFF
>>> print("image1:",img1.format)
image1: JPEG
>>> print("image2:",img2.format)
image2: BMP



>>> print("size:",img.size)
size: (512, 512)
>>> print("mode:",img.mode)
mode: RGB

7.2.2.5 顯示影像

*可以使用matpltlib.pyplot模塊中的 imshow()函式和show()函式顯示影像

**plt.figure()**首先創建畫布
**imshow()**函式負責對影像進行處理，并且顯示它的格式

引數cmap=“gray”；意思是影像都是以灰度影像顯示的

plt.imshow(image物件/Numpy陣列)

然后呼叫**show()**函式顯示出來

>>> plt.figure(figsize=(5,5))
<Figure size 500x500 with 0 Axes>
>>> plt.imshow(img)
<matplotlib.image.AxesImage object at 0x0000022508D1B908>
>>> plt.show()

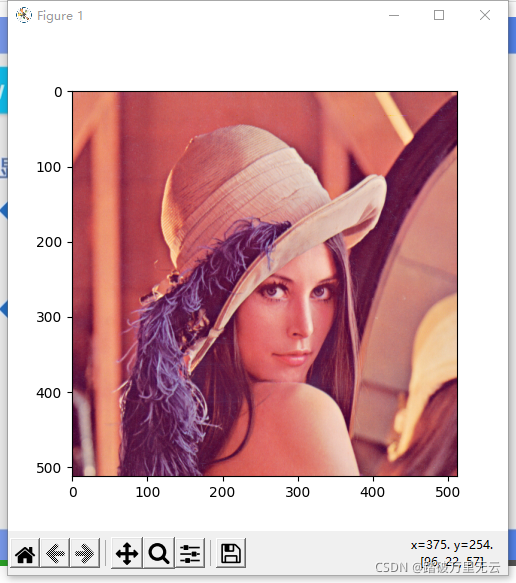

運行結果為：
請添加圖片描述

7.2.2.6 分別顯示不同類別的影像

from PIL import Image
import matplotlib.pyplot as plt

img = Image.open('lena.tiff')
img.save('test.tiff')
img.save('test.jpg')
img.save('test.bmp')
img = Image.open("test.tiff")
img1 = Image.open("test.jpg")
img2 = Image.open("test.bmp")

plt.figure(figsize=(15,5))

plt.subplot(131)
plt.axis("off")
plt.imshow(img)
plt.title(img.format)

plt.subplot(132)
plt.axis("off")
plt.imshow(img1)
plt.title(img1.format)

plt.subplot(133)
plt.axis("off")
plt.imshow(img2)
plt.title(img2.format)

plt.show()

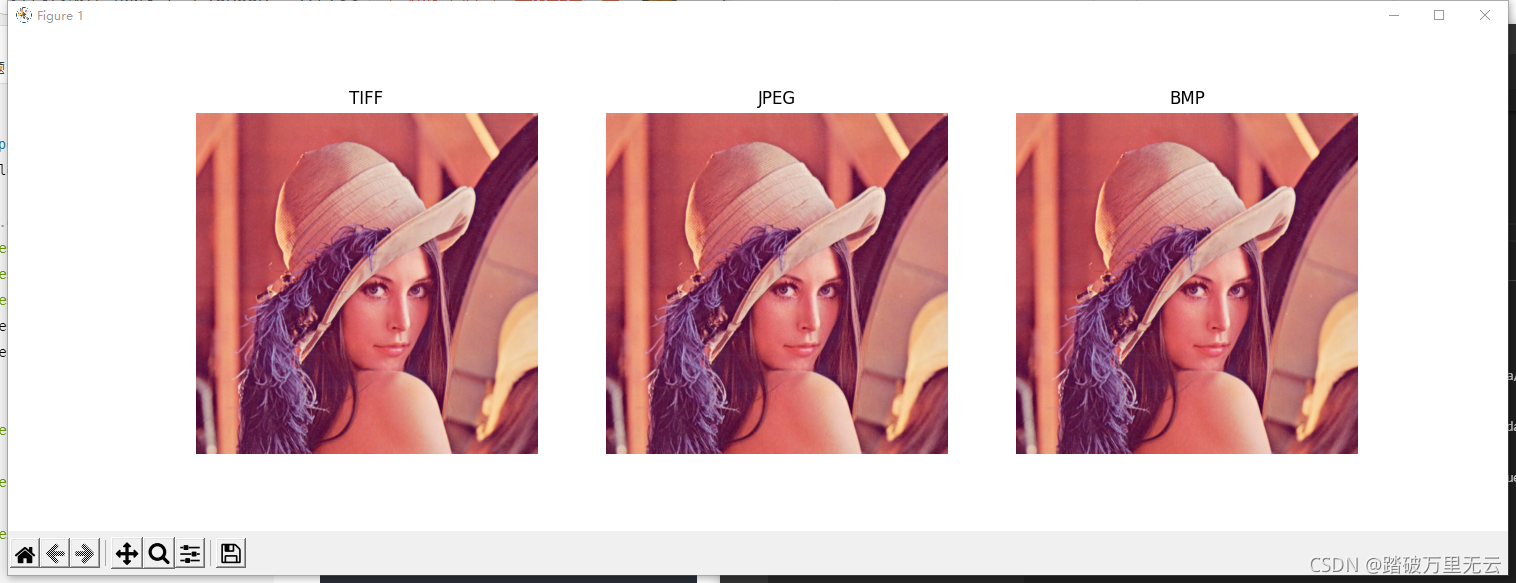

結果輸出為：
請添加圖片描述

7.2.2.7 轉換影像的色彩模式

取值	色彩模式
1	二值影像（每個像素8位二進制）
L	灰度影像
P	8位彩色影像
RGB	24位彩色影像
RGBA	32位彩色影像
CMYK	CMYK彩色影像
YCbCr	YCbCr彩色影像
I	32位整型灰度影像
F	32位浮點灰度影像

影像物件.convert(色彩模式)

例如：

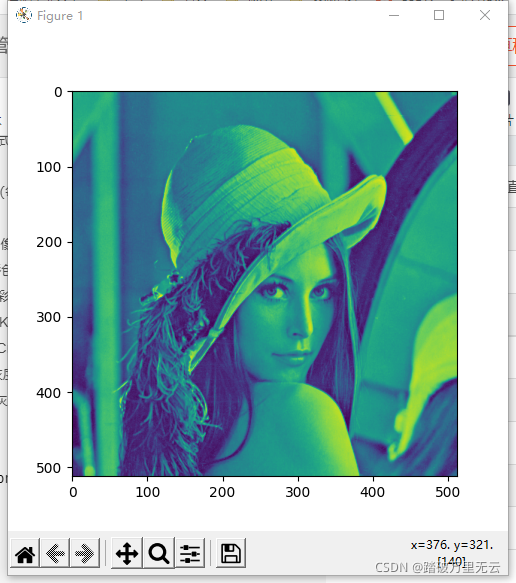

img_gray = img.convert("L")
print("mode=",img_gray.mode)

plt.figure(figsize=(5,5))
plt.imshow(img_gray)
plt.show()

輸出結果為：
請添加圖片描述

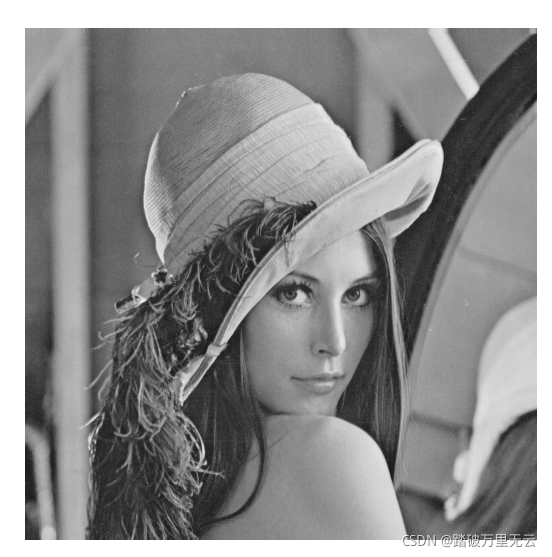

本來我尋思著為啥我這個還帶點青色，難道我運行錯了，本來想留著這個疑問，但是當我存盤以后，發現是這樣的：

還可以使用save()方法將其存盤為新的檔案

img_gray.save("lena_gray.bmp")

雖然使用convert()函式也可以把灰度影像轉換為彩色影像，但是實際上很難恢復到原來的樣子

7.2.2.8 顏色通道的分離與合并

影像物件.split()

Image.merge(色彩模式,影像串列)

例如：

from PIL import Image
import matplotlib.pyplot as plt

img = Image.open('lena.tiff')
img_r,img_g,img_b = img.split()

plt.figure(figsize=(8,8))

plt.subplot(221)
plt.axis("off")
plt.imshow(img_r,cmap="gray")# cmap是以灰度的方式顯示
plt.title("R",fontsize=20)

plt.subplot(222)
plt.axis("off")
plt.imshow(img_g,cmap="gray")
plt.title("G",fontsize=20)

plt.subplot(223)
plt.axis("off")
plt.imshow(img_b,cmap="gray")
plt.title("B",fontsize=20)

img_rgb = Image.merge("RGB",[img_r,img_g,img_b])
# 使用merge方法將所有的通道合并
plt.subplot(224)
plt.axis("off")
plt.imshow(img_rgb)
plt.title("RGB",fontsize=20)

plt.show()

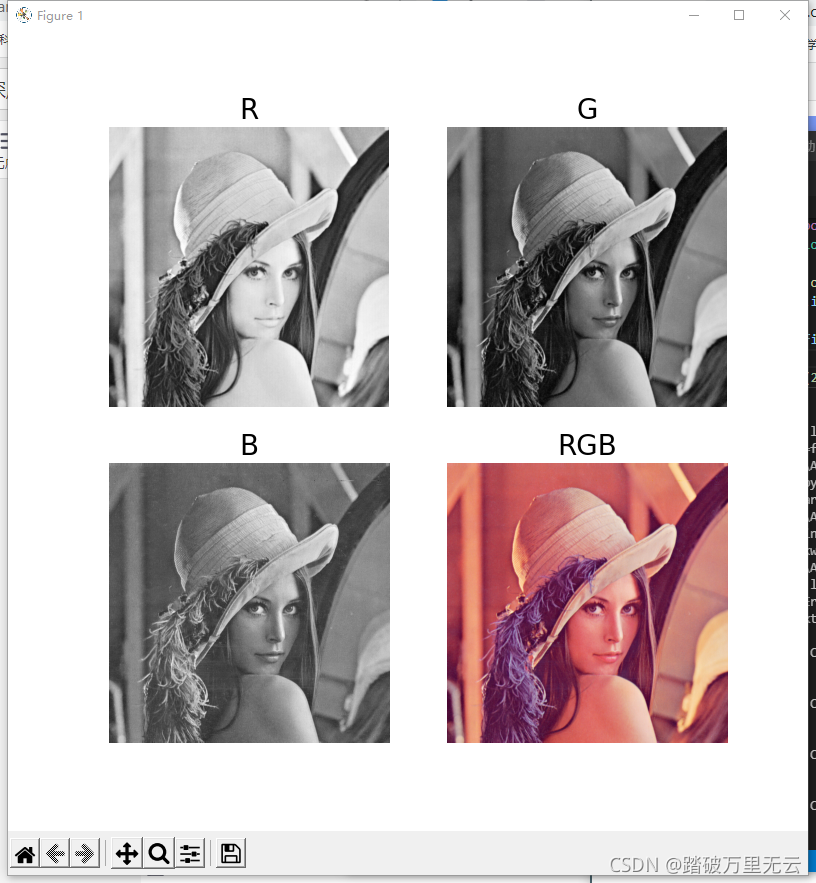

輸出結果為：
請添加圖片描述

RGB通道采用灰度圖表示顏色的亮度，R圖R通道中中，顏色越淺，表示紅色越亮，顏色越深，表示紅色越暗

7.2.2.9 轉化為陣列

計算機處理圖象時，有時候會先把轉化為陣列
陣列中的元素對應像素中的各個像素點，然后再逐像素的進行計算和處理
將影像物件轉化為numpy陣列

np.array(影像物件)

import numpy as np
arr_img = np.array(img)
print("shape:",arr_img.shape,"\n")
print(arr_img)

輸出結果為

shape: (512, 512, 3)

[[[226 137 125]
  [226 137 125]
  [223 137 133]
  ...
  [230 148 122]
  [221 130 110]
  [200  99  90]]

 [[226 137 125]
  [226 137 125]
  [223 137 133]

 ...


 [[ 82  22  57]
  [ 82  22  57]
  [ 96  32  62]
  ...
  [179  70  79]
  [181  71  81]
  [185  74  81]]]

7.2.2.9.1 將灰度影像lena_gray.bmp轉化為陣列（反色）

from PIL import Image
import matplotlib.pyplot as plt
import numpy as np
# 已經創建了lena_gray.bmp檔案

img_gray = Image.open("lena_gray.bmp")
arr_img_gray = np.array(img_gray)
print("\nshape:",arr_img_gray.shape)
print(arr_img_gray)

輸出結果為：

shape: (512, 512)

[[162 162 162 ... 170 155 128]
 [162 162 162 ... 170 155 128]
 [162 162 162 ... 170 155 128]
 ...
 [ 43  43  50 ... 104 100  98]
 [ 44  44  55 ... 104 105 108]
 [ 44  44  55 ... 104 105 108]]

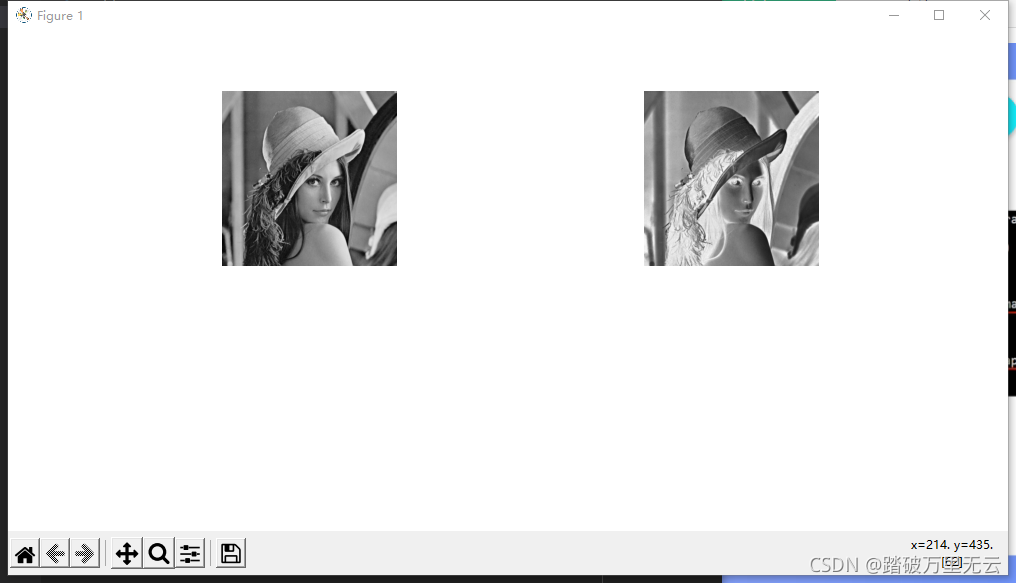

我們可以對這個值做一些處理：

from PIL import Image
import matplotlib.pyplot as plt
import numpy as np

img_gray = Image.open("lena_gray.bmp")
arr_img_gray = np.array(img_gray)

# 新陣列每個值都是原來的灰度值被255減去
arr_img_new = 255 - arr_img_gray

plt.figure(figsize=(10,5))

plt.subplot(221)
plt.axis("off")
plt.imshow(arr_img_gray,cmap="gray")

plt.subplot(222)
plt.axis("off")
plt.imshow(arr_img_new,cmap="gray")

plt.show()

輸出結果為：
請添加圖片描述

可以看到影像中的灰度和原圖正好相反
Image模塊中還提供了很多封裝好的函式，可以直接對圖片進行更上層的處理，不用轉換為陣列，對像素進行運算

7.2.2.10 對影像的縮放、旋轉和鏡像

7.2.2.10.1 縮放影像

7.2.2.10.1.1 img.resize()方法

影像物件.resize((width,height))

例如：

from PIL import Image
import matplotlib.pyplot as plt
import numpy as np

img = Image.open("lena.tiff")

plt.figure(figsize=(5,5))
img_small = img.resize((64,64))

#將其保存起來
img_small.save("lena_s.jpg")

plt.imshow(img_small)
plt.show()

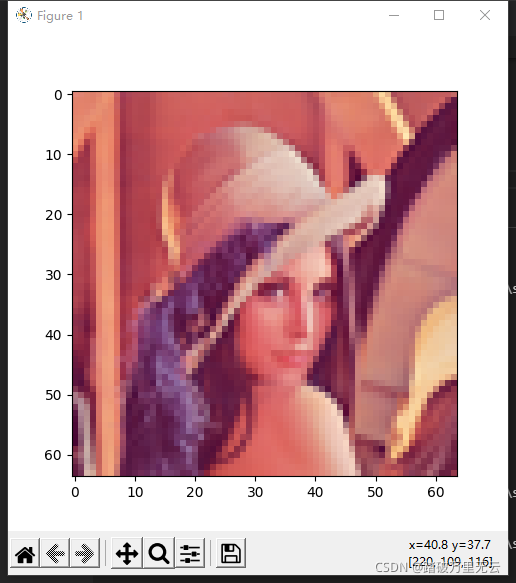

輸出結果為：
請添加圖片描述

可以看到圖片的質量明顯下降了，出現了類似馬賽克的效應，可以看到現在圖片的尺寸已經變成了64*64，這個操作是一個降采樣的程序

7.2.2.10.1.2 img.thumbnail()方法

該方法是原地操作，回傳值是none
也就是說直接對img物件進行了縮放

7.2.2.10.2 旋轉、鏡像（即左右翻轉）

影像物件.transpose(旋轉方式)

通過引數選擇旋轉或者翻轉的方式

引數	說明
Image.FLIP_LEFT_RIGHT	水平翻轉
Image.FLIP_TOP_BOTTOM	上下翻轉
Image.ROTATE_90	逆時針旋轉90°
Image.ROTATE_180	逆時針旋轉180°
Image.ROTATE_270	逆時針旋轉270°
Image.TRANSPOSE	將影像進行轉置
Image.TRANSVERSE	將影像進行轉置，再水平翻轉

例如：

img_flr = img.transpose(Image.FLIP_LEFT_RIGHT)
img_r90 = img.transpose(Image.ROTATE_90)
img_tp = img.transpose(Image.TRANSPOSE)

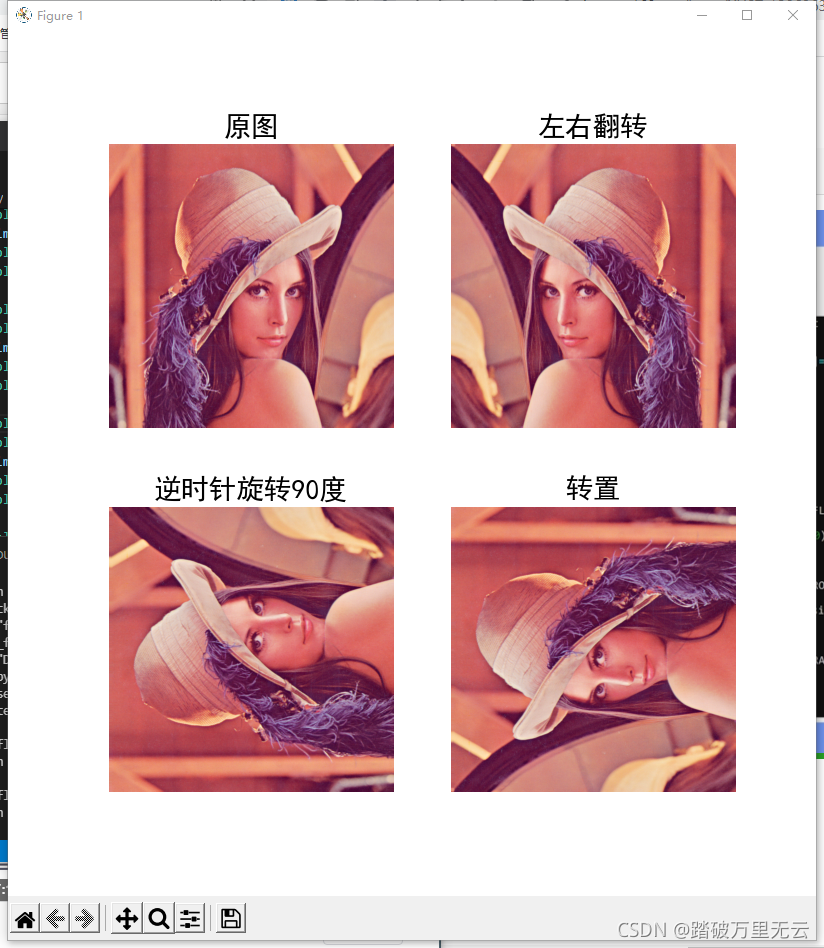

例如，下面將這些變換的結果分別顯示在不同的子途中

from PIL import Image
import matplotlib.pyplot as plt
import numpy as np

plt.rcParams['font.sans-serif'] = "SimHei"
img = Image.open("lena.tiff")

plt.figure(figsize=(10,10))

plt.subplot(221)
plt.axis("off")
plt.imshow(img)
plt.title("原圖",fontsize=20)

plt.subplot(222)
plt.axis("off")
img_flr = img.transpose(Image.FLIP_LEFT_RIGHT)
plt.imshow(img_flr)
plt.title("左右翻轉",fontsize=20)

plt.subplot(223)
plt.axis("off")
img_r90 = img.transpose(Image.ROTATE_90)
plt.imshow(img_r90)
plt.title("逆時針旋轉90度",fontsize=20)

plt.subplot(224)
plt.axis("off")
img_tp = img.transpose(Image.TRANSPOSE)
plt.imshow(img_tp)
plt.title("轉置",fontsize=20)

plt.show()

輸出結果為：
請添加圖片描述

7.2.2.11 裁剪影像

裁剪影像：再影像上指定的位置裁剪出一個矩形區域

影像物件.crop((x0,y0,x1,y1))

x0,y0 為左上角
x1,y1 為右下角
回傳值：影像物件


```python
img_region = img.crop((100,100,400,400))

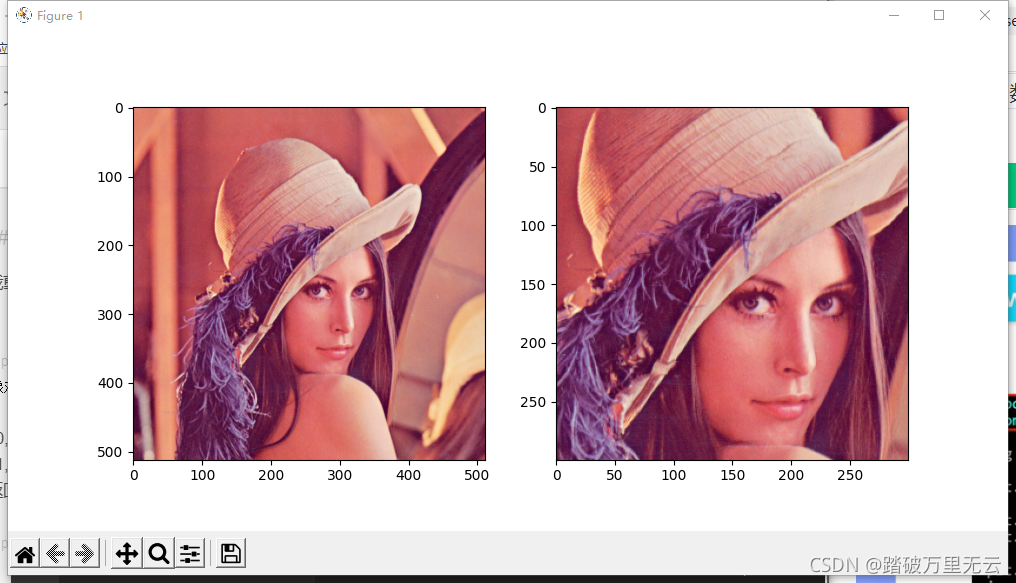

例如：

from PIL import Image
import matplotlib.pyplot as plt

img = Image.open("lena.tiff")

plt.figure(figsize=(10,5))

plt.subplot(121)
plt.imshow(img)

plt.subplot(122)
img_region = img.crop((100,100,400,400))# 注意y軸是從上往下而從小到大的
plt.imshow(img_region)

plt.show()

輸出結果為：
請添加圖片描述

7.2.3 常用的影像處理庫

skimage
cv2

7.3 實體：手寫數字資料集MNIST

7.3.1 影像操作匯總表

影像操作	方法/函式/屬性
打開影像	Image.open(路徑)
保存影像	影像物件.save()
查看影像的屬性	影像物件.format、影像物件.size、影像物件.mode
顯示影像	plt.imshow(Image物件/Numpy陣列)
轉移影像的色彩模式	影像物件.convert(色彩模式)
顏色通道的分離和合并	影像物件.split()、Image.merge(色彩模式,影像串列)
將影像轉換為陣列	np.array(影像物件)
影像的縮放	影像物件.resize((width,height))
旋轉和鏡像	影像物件.transpose(旋轉方式)

7.3.2 MNIST資料集

Mixed National Institute of standards and Technology and Technology database
New York University, Yann LeCun
60000條訓練資料和10000條測驗資料
由250個不同的人手寫而成
都是28*28像素，灰度影像
將每一副圖片存盤在28*28的二維陣列中，陣列中的每個元素對應著圖片中的每個像素
MNIST資料集已經被集成在keras中了，可以使用keras中的datasets模塊來訪問它

7.3.2.1 下載MNIST資料集

import tensorflow as tf
mnist = tf.keras.datasets.mnist
(train_x,train_y),(test_x,test_y) = mnist.load_data()

第一次會先進行下載：

Downloading data from https://storage.googleapis.com/tensorflow/tf-keras-datasets/mnist.npz
 11493376/11490434 [==============================] - 12s 1us/step

下載路徑：C:\Users\Administrator\.keras\datasets\mnist.npz

7.3.2.2 輸出訓練集和測驗集的長度

print("Training set:",len(train_x))
print("testing set:",len(test_x))

輸出結果為：

Training set: 60000
testing set: 10000

7.3.2.3 輸出影像資料和標記資料的形狀

print("train_x:",train_x.shape,train_x.dtype)
print("trian_y:",train_y.shape,train_y.dtype)

輸出結果為：

train_x: (60000, 28, 28) uint8
trian_y: (60000,) uint8

7.3.2.4 顯示手寫數字圖片

7.3.2.4.1 輸出資料集中的第1個樣本

這是一個28*28中的陣列，陣列中的每個元素對應影像的一個像素
因為數字的背景為黑色，數字不為零的元素就是手寫的筆畫的部分

>>> train_x[0]
array([[  0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0],
       [  0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0],
       [  0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0],
       [  0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0],
       [  0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0],
       [  0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   3,
         18,  18,  18, 126, 136, 175,  26, 166, 255, 247, 127,   0,   0,
          0,   0],
       [  0,   0,   0,   0,   0,   0,   0,   0,  30,  36,  94, 154, 170,
        253, 253, 253, 253, 253, 225, 172, 253, 242, 195,  64,   0,   0,
          0,   0],
       [  0,   0,   0,   0,   0,   0,   0,  49, 238, 253, 253, 253, 253,
        253, 253, 253, 253, 251,  93,  82,  82,  56,  39,   0,   0,   0,
          0,   0],
       [  0,   0,   0,   0,   0,   0,   0,  18, 219, 253, 253, 253, 253,
        253, 198, 182, 247, 241,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0],
       [  0,   0,   0,   0,   0,   0,   0,   0,  80, 156, 107, 253, 253,
        205,  11,   0,  43, 154,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0],
       [  0,   0,   0,   0,   0,   0,   0,   0,
0,  14,   1, 154, 253,
         90,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0],
       [  0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0, 139, 253,
        190,   2,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0],
       [  0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,  11, 190,
        253,  70,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0],
       [  0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,  35,
        241, 225, 160, 108,   1,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0],
       [  0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
         81, 240, 253, 253, 119,  25,   0,   0,
0,   0,   0,   0,   0,
          0,   0],
       [  0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
          0,  45, 186, 253, 253, 150,  27,   0,
0,   0,   0,   0,   0,
          0,   0],
       [  0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0,  16,  93, 252, 253, 187,   0,
0,   0,   0,   0,   0,
          0,   0],
       [  0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0,   0,   0, 249, 253, 249,  64,
0,   0,   0,   0,   0,
          0,   0],
       [  0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
          0,  46, 130, 183, 253, 253, 207,   2,
0,   0,   0,   0,   0,
          0,   0],
       [  0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,  39,
        148, 229, 253, 253, 253, 250, 182,   0,
0,   0,   0,   0,   0,
          0,   0],
       [  0,   0,   0,   0,   0,   0,   0,   0,
0,   0,  24, 114, 221,
        253, 253, 253, 253, 201,  78,   0,   0,
0,   0,   0,   0,   0,
          0,   0],
       [  0,   0,   0,   0,   0,   0,   0,   0,  23,  66, 213, 253, 253,
        253, 253, 198,  81,   2,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0],
       [  0,   0,   0,   0,   0,   0,  18, 171, 219, 253, 253, 253, 253,
        195,  80,   9,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0],
       [  0,   0,   0,   0,  55, 172, 226, 253, 253, 253, 253, 244, 133,
         11,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0],
       [  0,   0,   0,   0, 136, 253, 253, 253, 212, 135, 132,  16,   0,
          0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0],
       [  0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0],
       [  0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0],
       [  0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0,   0,   0,   0,   0,   0,   0,
0,   0,   0,   0,   0,
          0,   0]], dtype=uint8)

7.3.2.4.2 顯示圖片

import tensorflow as tf
import matplotlib.pyplot as plt

mnist = tf.keras.datasets.mnist
(train_x,train_y),(test_x,test_y) = mnist.load_data()

plt.axis("off")
plt.imshow(train_x[0],cmap="gray")
plt.show()

輸出結果為：
請添加圖片描述

下面輸出這個圖片的標簽

>>> train_y[0]
5

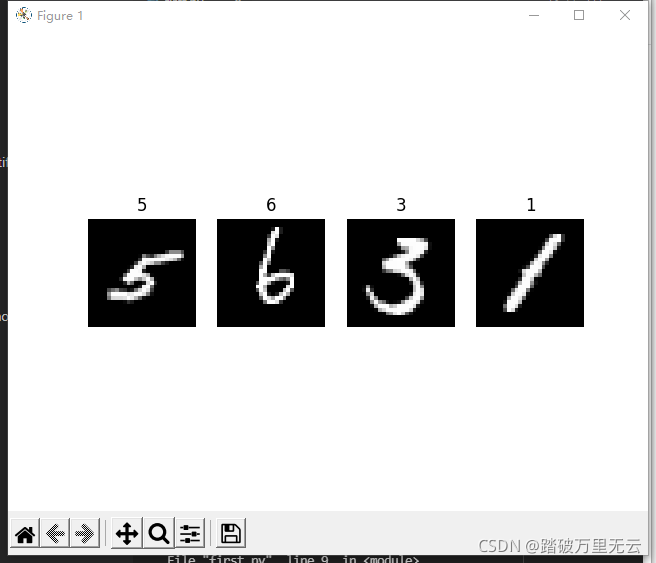

7.3.2.4.3 隨機顯示4幅手寫數字圖片

import tensorflow as tf
import matplotlib.pyplot as plt
import numpy as np

mnist = tf.keras.datasets.mnist
(train_x,train_y),(test_x,test_y) = mnist.load_data()


for i in range(4):
	num = np.random.randint(1,60000)

	plt.subplot(1,4,i+1)
	plt.axis("off")
	plt.imshow(train_x[num],cmap="gray")
	plt.title(train_y[num])

plt.show()

輸出結果為：
請添加圖片描述

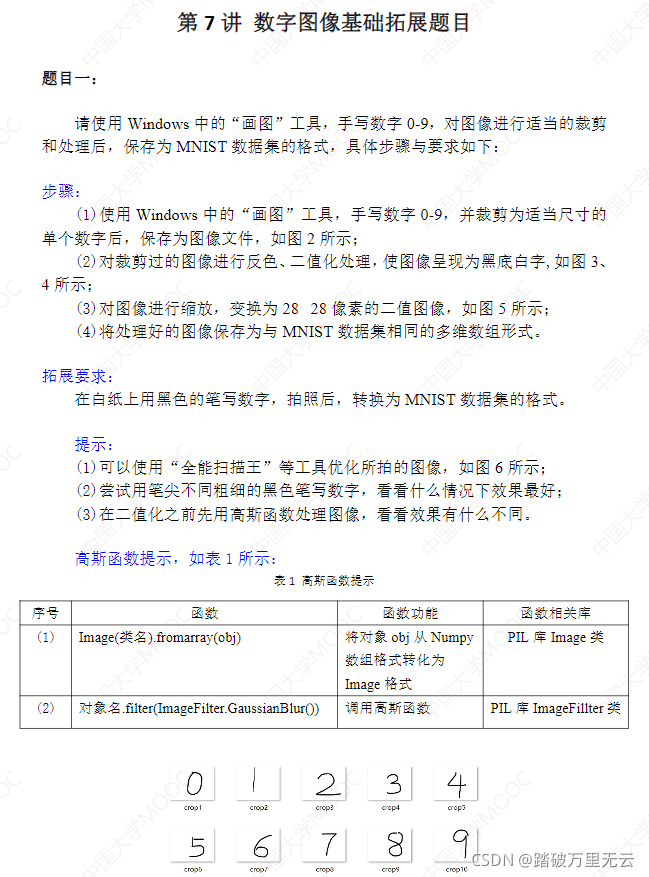

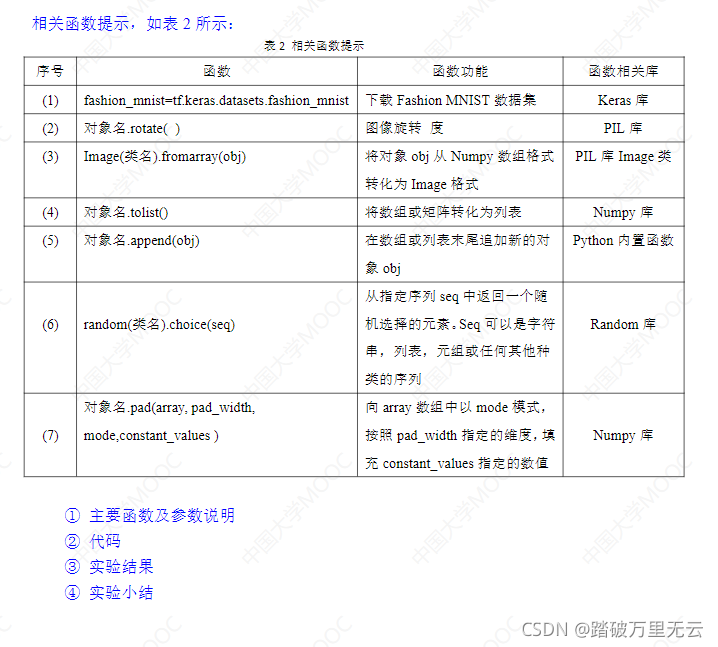

7.3.3 習題及相關庫補充（未作，有時間寫）

請添加圖片描述

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/350795.html

標籤：AI

上一篇：手把手寫深度學習(3)——用RNN回圈神經網路自動生成歌詞之理論篇

下一篇：機器學習中的距離計算方法

【神經網路與深度學習-TensorFlow實踐】-中國大學MOOC課程（七）（數字影像基礎））

【神經網路與深度學習-TensorFlow實踐】-中國大學MOOC課程（七）（數字影像基礎）

第7講 數字影像基礎

7.1 數字影像基本概念

7.1.1 影像的離散化

7.1.1.1 連續影像和數字影像

7.1.1.2 像素、位圖、色彩深度/位深度、BMP格式

7.1.1.3 色彩模式

7.1.1.3.1 二值影像（Binary Image）

7.1.1.3.2 灰度影像（Gray Image）

7.1.1.3.3 彩色影像（RGB）

7.1.1.3.4 RGBA影像

7.1.1.3.5 256色彩色影像

7.1.1.3.6 CMYK-印刷四粉色

7.1.1.3.7 YCbCr

7.1.1.3.8 HSI 色彩模型

7.1.1.4 影像格式

7.1.1.5 影像壓縮

7.1.1.5.1 JPEG格式

7.1.1.5.2 PNG格式（Portable Network Graphics，PNG）

7.1.1.5.3 GIF格式（Graphics Interchange Format）

7.1.1.5.4 TIFF格式（Tag Image File Format）

7.1.1.6 影像型別

7.1.1.6.1 平面二維影像

7.1.1.6.2 序列影像

7.1.1.6.3 深度影像（Depth Map）：

7.2 Pillow影像處理庫

7.2.1 一些影像處理庫

7.2.1.1 matplotlib.image方式

7.2.1.2 PIL（Python Imaging Library）

7.2.2 Pillow庫

7.2.2.1 安裝和匯入包/模塊

7.2.2.1.1 Pillow的安裝

7.2.2.1.2 匯入PIL.image模塊

7.2.2.1.3 匯入matplotlib.pyplot模塊

7.2.2.2 打開影像–Image.open()函式

7.2.2.3 保存影像-save()方法

7.2.2.4 影像物件的主要屬性

7.2.2.5 顯示影像

7.2.2.6 分別顯示不同類別的影像

7.2.2.7 轉換影像的色彩模式

7.2.2.8 顏色通道的分離與合并

7.2.2.9 轉化為陣列

7.2.2.9.1 將灰度影像lena_gray.bmp轉化為陣列（反色）

7.2.2.10 對影像的縮放、旋轉和鏡像

7.2.2.10.1 縮放影像

7.2.2.10.1.1 img.resize()方法

7.2.2.10.1.2 img.thumbnail()方法

7.2.2.10.2 旋轉、鏡像（即左右翻轉）

7.2.2.11 裁剪影像

7.2.3 常用的影像處理庫

7.3 實體：手寫數字資料集MNIST

7.3.1 影像操作匯總表

7.3.2 MNIST資料集

7.3.2.1 下載MNIST資料集

7.3.2.2 輸出訓練集和測驗集的長度

7.3.2.3 輸出影像資料和標記資料的形狀

7.3.2.4 顯示手寫數字圖片

7.3.2.4.1 輸出資料集中的第1個樣本

7.3.2.4.2 顯示圖片

7.3.2.4.3 隨機顯示4幅手寫數字圖片

7.3.3 習題及相關庫補充（未作，有時間寫）

第7講數字影像基礎
