1.行業背景
智慧農業是農業生產的高級階段，是集新興的互聯網、移動互聯網、云計算、邊緣計算和物聯網技術為一體，依托部署農業生產現場的各種傳感節點（環境溫濕度、土壤水分、二訊訓碳、影像等）和無線通信網路實作農業生產環境的智能感知、智能預警、智能決策、智能分析、專家在線指導，為農業生產提供精準化種植、可視化管理、智能化決策，
2.解決方案
2.1整體方案
物聯網智慧農業以網路為核心，通過集中搭建物聯網平臺實作統一管理，基于三大運營商多年搭建起來的全面的基站環境，加上網路交換機、網路路由器，從而建立融合有線網路、無線局域網的物聯網關鍵部分—網路層，但因為農業的特殊性，有的應用現場沒有有線、WIFI等各種硬體設備，那么可以通過4G網路來實作偏遠地區如山區的全面覆寫，本文案例即是通過4Gcat1模塊產品ZLAN8305的modbus轉json功能與溫濕度風向等傳感器相配合實作茶山遠程環境監控，監控裝置如圖 1所示

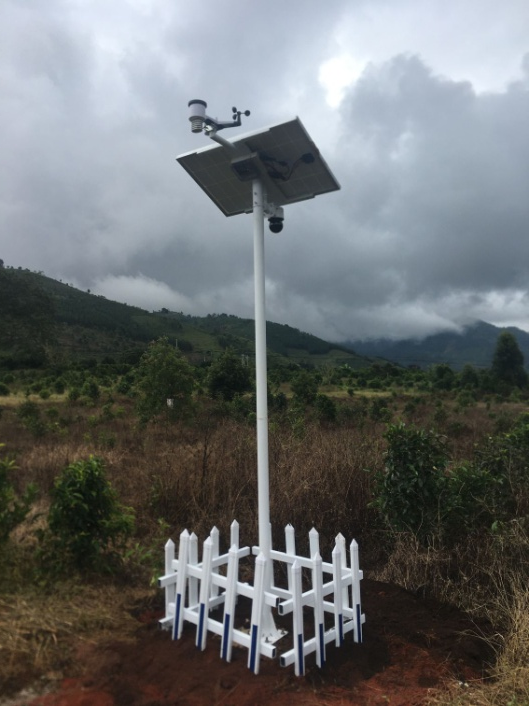

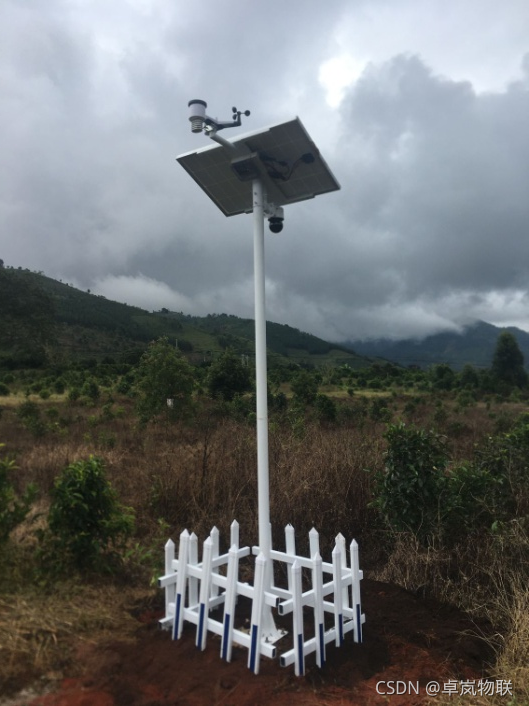

圖一 智慧農業整套監控裝置
2.2方案硬體部署
典型應用連接如圖 2所示，選擇帶有標準modbus rtu協議的串口溫濕度、風向傳感器和4Gcat1模塊產品ZLAN8305的串口（RS485或232）連接，此案例位置位于云南的十多座山頭，每座山頭擁有多種功能的傳感器，而我們產品只要站地址不同，波特率資料位等等保持一致就可以實作多種485傳感器通過手拉手的方式連接到一臺4Gcat1模塊產品上，這種連接方式大大降低了硬體成本和后期維護的成本，4Gcat1模塊產品ZLAN8305通過4g連接到云服務器，4Gcat1模塊產品ZLAN8305通過http post的方式與云服務器上的軟體建立通信傳輸資料，

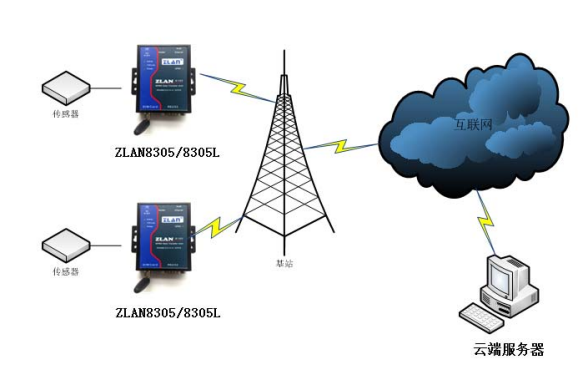

圖二 4Gcat1模塊產品連接云端服務器示意圖
2.3方案軟體部署
智慧農業遠程監控使用了4Gcat1模塊產品ZLAN8305的邊緣計算功能，即modbus rtu轉json功能，4Gcat1模塊產品通過簡單的圖形化配置后可以主動向串口設備發送modbus rtu請求指令并將采集到的資料打包成關鍵詞（字串）+數值（十進制）的json報文定時上發到服務器，并且可以選擇TCP、HTTP、MQTT等協議，智慧農業走的是HTTP POST協議，將溫濕度等相關資料采集好以后定時上發到http服務器上，如圖 3 服務端監控頁面所示

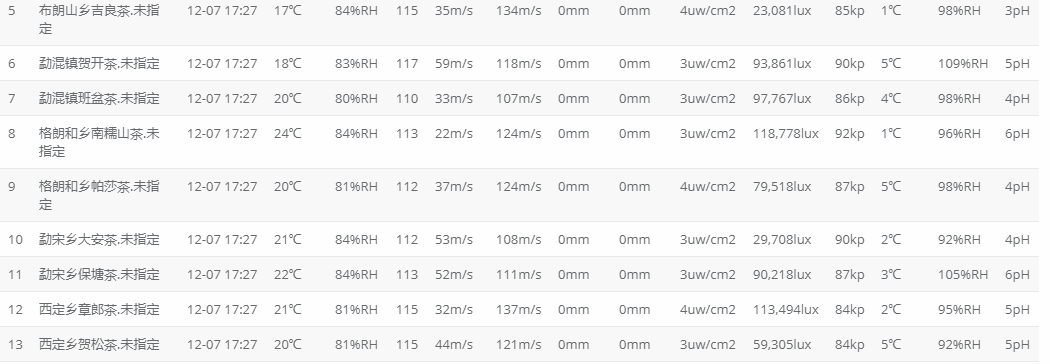

圖三 4Gcat1模塊產品遠程監控頁面
3.方案優勢
1.資料共享，方便快捷
溫濕度、風向、PH等資料實時監測，同步上傳，多位用戶在監控中心就可以實時共享看到資料，在智慧農業環境下，地址的偏遠和道路不通成了這個行業的通病，有了我們的4Gcat1通過物聯網就可以解決這個問題，
2.安全可靠，高效運行
4Gcat1模塊產品ZLAN8305采用先進的芯片，運行高效穩定，自帶硬體看門狗功能，在出現設備死機等等各種情況下可以自動重啟程式，降低運營成本![請添加圖片描述](https://img-blog.csdnimg.cn/753e4605d5824bc19bfd0f5a808aeccb.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBA5Y2T5bKa54mp6IGU,size_18,color_FFFFFF,t_70,g_se,x_16）
