深圳市鋇錸技術有限公司推出的BL102，是采集西門子，歐姆龍，三菱，臺達，AB，施耐德等主流PLC及Modbus，DT/L645協議設備資料，簡易的操作后就能將這些設備資料接入阿里云IOT，專案集成商就可以呼叫阿里云IO的API獲取資料，做云端應用，可以大大的減少數采決議在到平臺設備接入的作業量，至少可以減少9/10的專案周期，是否心動了？
網關添加LAN口設備S7-200SMART

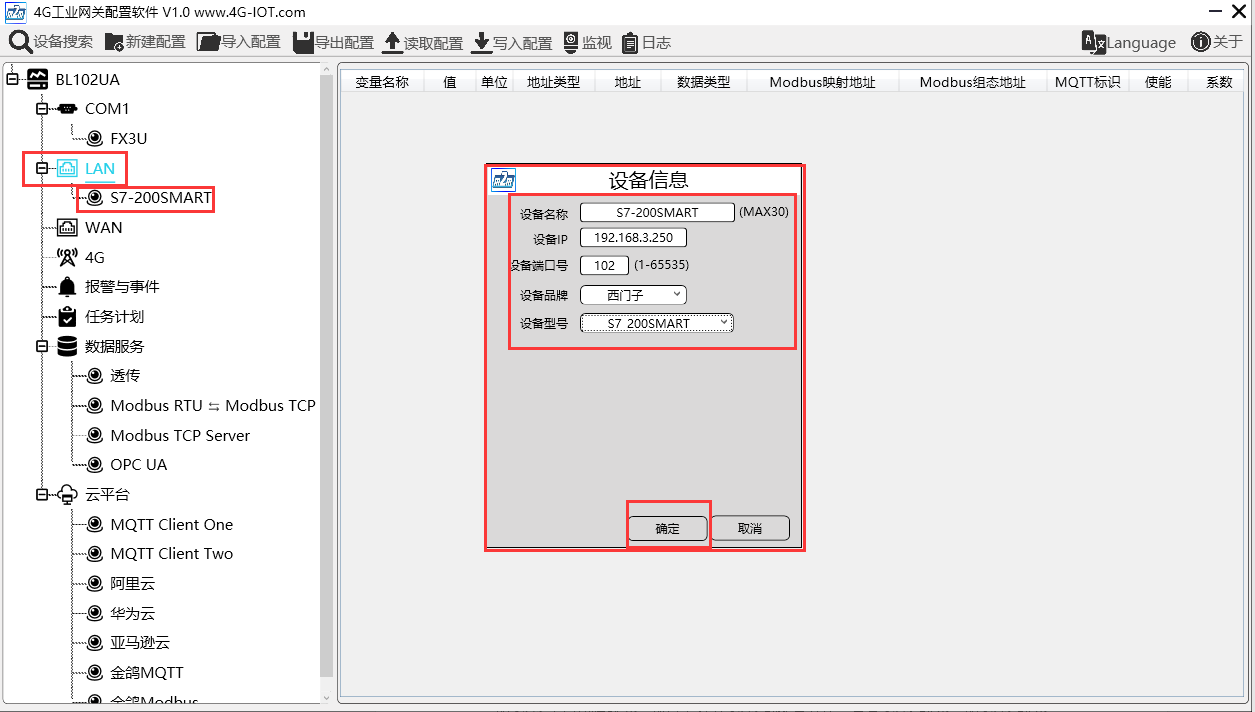

（1）點擊“LAN”，點擊滑鼠右鍵，點擊“添加”，彈出設備配置框，（2）設備名稱：命名設備，如：因采集西門子S7-200SMART為例，可以填寫S7-200SMART，（3）填寫采集設備的IP，如：因S7-200SMART指定IP改為：192.168.3.250，所以這里填寫192.168.3.250，這里填寫的是PLC的IP，要注意PLC的IP要與LAN口的IP同一網段，（4）設備埠號：填寫LAN口設備的埠號，（5）因是采集西門子S7-200SMART，因此，設備品牌：選擇西門子，設備型號：選擇S7-200SMART，（6）點擊“確定”，添加S7-200SMART，
注：點擊確定后會在LAN口下顯示添加的設備見上圖顯示出來S7-200SMART，如果想添加多個設備，重復（1）--（6）步驟即可，
注：點擊“寫入配置”網關將自動重啟，重啟后LAN口添加的S7-200SMART才添加成功，
添加采集S7-200SMART的資料點

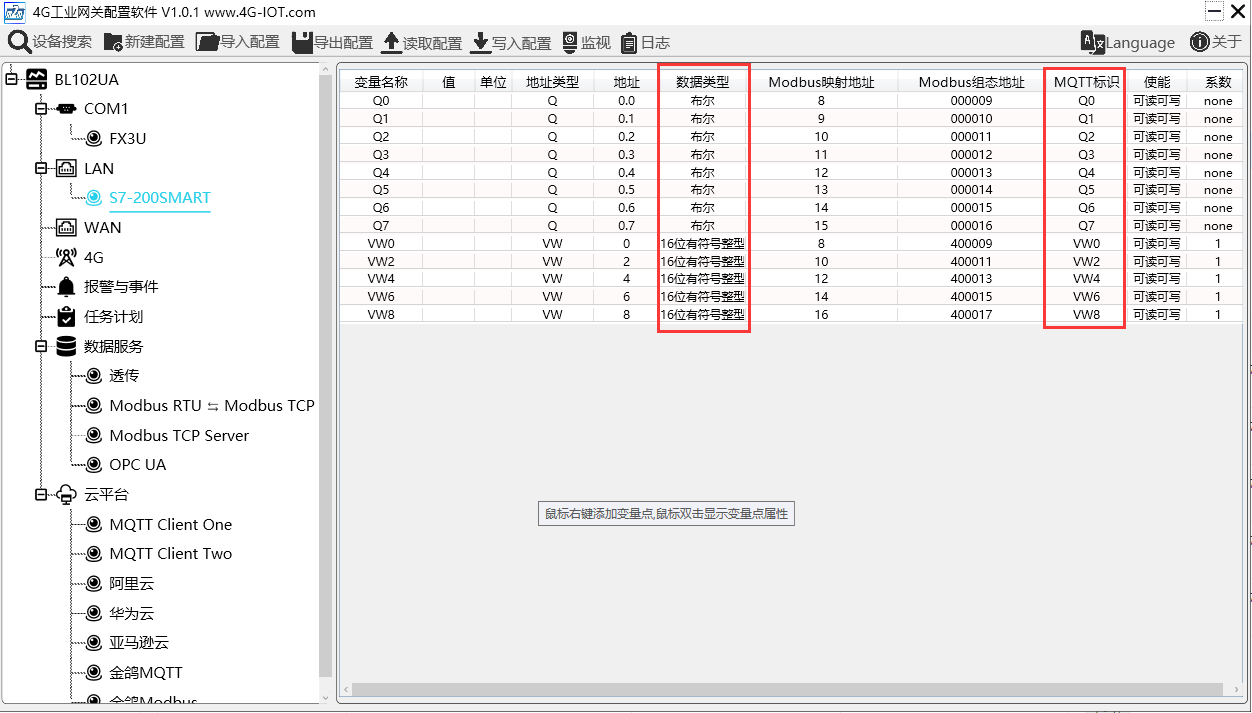

本示例采集S7-200SMART的暫存器Q和VW的部分資料配置如下

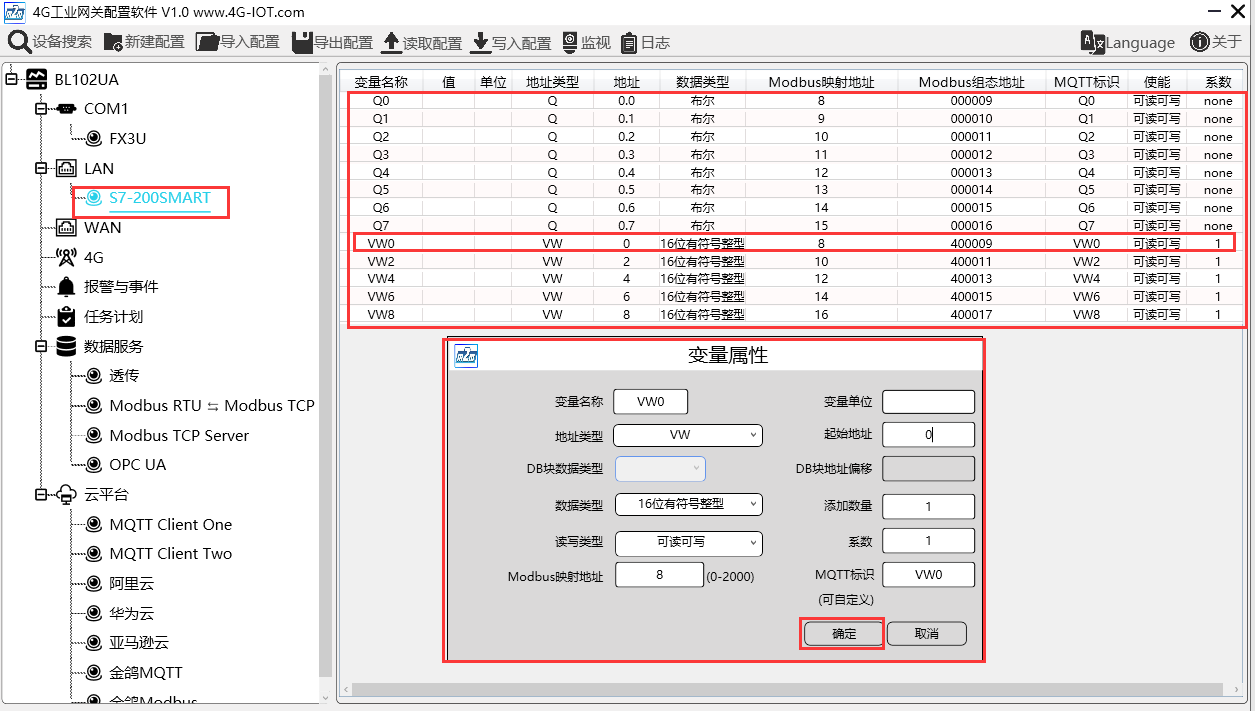

（1）點擊“S7-200SMART”，滑鼠游標移動到方框內，滑鼠右鍵，點擊“添加”彈出資料點設定框，（2）變數名稱：命名資料點的名字，如：采集“VW0”的資料，可以填寫為：VW0，（3）變數單位：根據需求任意填寫，（4）地址型別：根據采集的PLC的資料點選擇，如：要采集“VW0”的資料則選擇“VW”，（5）起始地址：采集資料點的暫存器地址，如：采集“VW0”的資料，地址為：0，（6）資料型別：根據選擇采集PLC的暫存器的型別選擇，（7）添加數量：如果是采集連續地址，同一暫存器可以多個采集，（8）讀寫型別：從“只讀”、“可讀可寫”中選擇，（9）系數：擴大或縮小多少倍上傳給平臺，根據需求填寫，（10）modbus映射地址：填寫采集到的資料點存盤到BL102網關設備的地址，可以隨意填寫，映射地址不能重復，范圍：0-2000，如：采集“VW0”的映射地址為“8”，（11）資料點的MQTT識別符號，可以任意填寫，識別符號不能重復，如：采集“VW0”資料點的MQTT標識填寫為“VW0”，（12）點擊“確定”，
注：點擊“確定”后資料點會在方框內顯示出來見上圖，如果想繼續添加資料點，在方框滑鼠右鍵，點擊“添加”彈出資料點配置框，重復（2）--（11）步驟，
注：點擊“寫入配置”網關將自動重啟，重啟后采集S7-200SMART的資料點才生效，
接入阿里設定

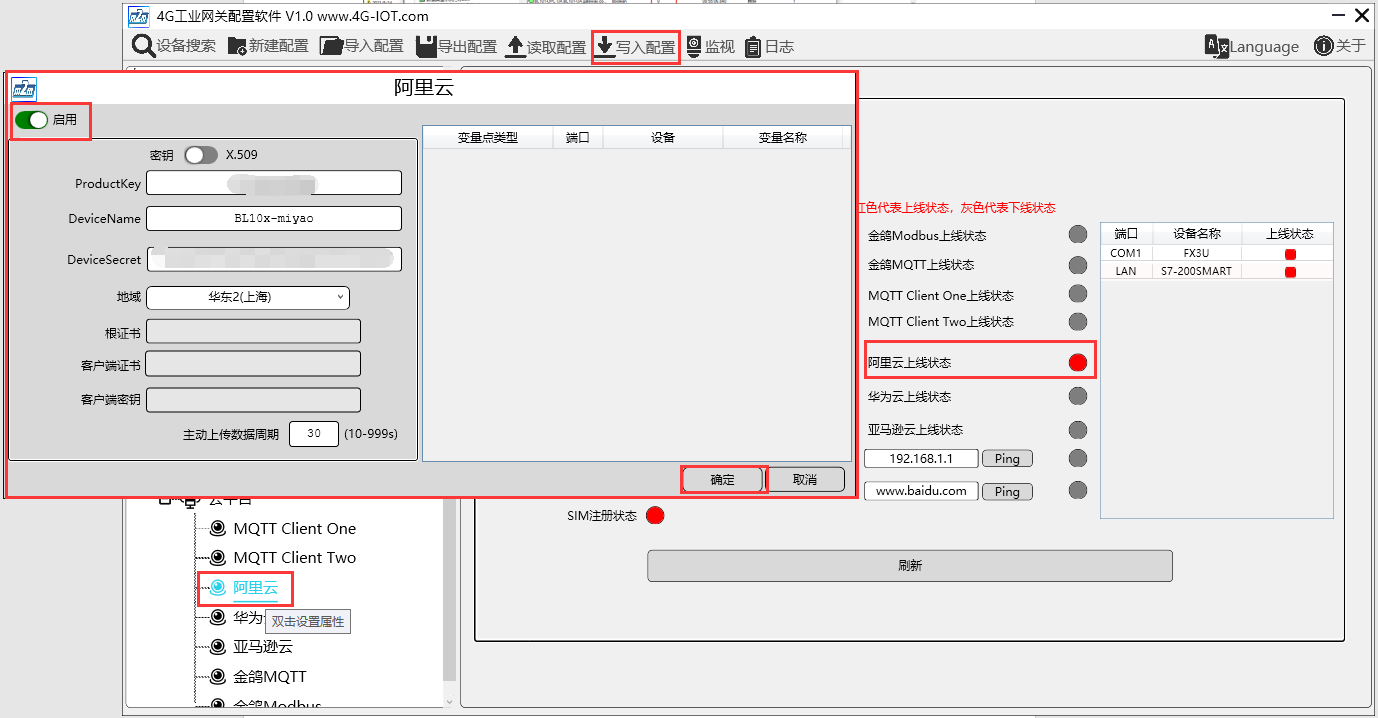

操作步驟：（1）雙擊“阿里云”彈出阿里云配置框，（2）點擊啟用按鈕，啟用阿里云，默認：關閉，灰色表示：不啟用，綠色表示：啟用，（3）密鑰/X.509:選擇是密鑰連接還是證書連接，點擊按鈕選擇，按鈕在左邊是密鑰連接，按鈕在右邊是證書連接，默認是密鑰連接，（4）ProductKey：填寫與阿里云設備里面ProductKey一致，（5）DeviceName：填寫與阿里云設備里面DeviceNam一致，（6）DeviceSecret：填寫與阿里云設備里面DeviceSecret一致，（7）地域：選擇阿里云地域，默認華東2（上海），（8）根證書：啟用證書連接時，要選擇根證書檔案上傳，（9）客戶端證書：啟用證書連接時，要選擇客戶端證書檔案上傳，（10）客戶端密鑰：啟用證書連接時，要選擇客戶端密鑰檔案上傳，（11）上傳周期：資料定時發布間隔時間，默認30S，（12）選擇資料點上傳：在配置框右邊的方框內選擇要上傳的資料點，默認空白表示全部上傳，（13）點擊“確定”，確定阿里云的配置，（14）點擊“寫入配置”，網關設備重啟后，阿里云才啟用，重新打開配置軟體登錄設備，可以在基本資訊頁面可以看到“阿里云上線狀態”的提示燈是紅色，表示阿里云已連接上，最右邊顯示從機設備在線的狀態，

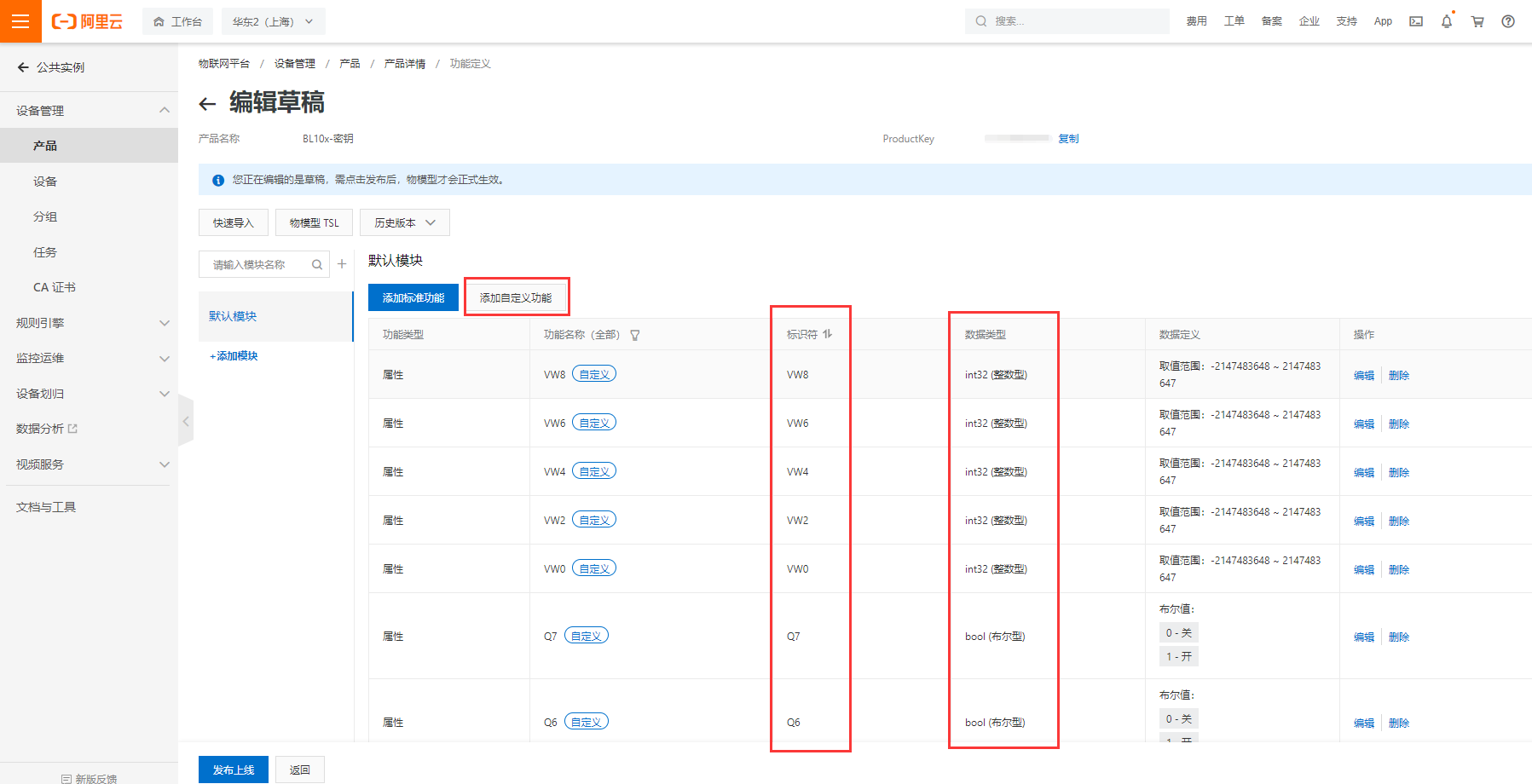

阿里云平臺添加資料點如下圖：只需要阿里云平臺的識別符號要與配置軟體上MQTT標識一致，如:采集S7-200SMART資料點VW8,配置的MQTT標識是“VW8”，則在阿里云平臺添加的資料點的識別符號要為“VW8”，功能名稱與配置軟體上的變數名稱可以不相同

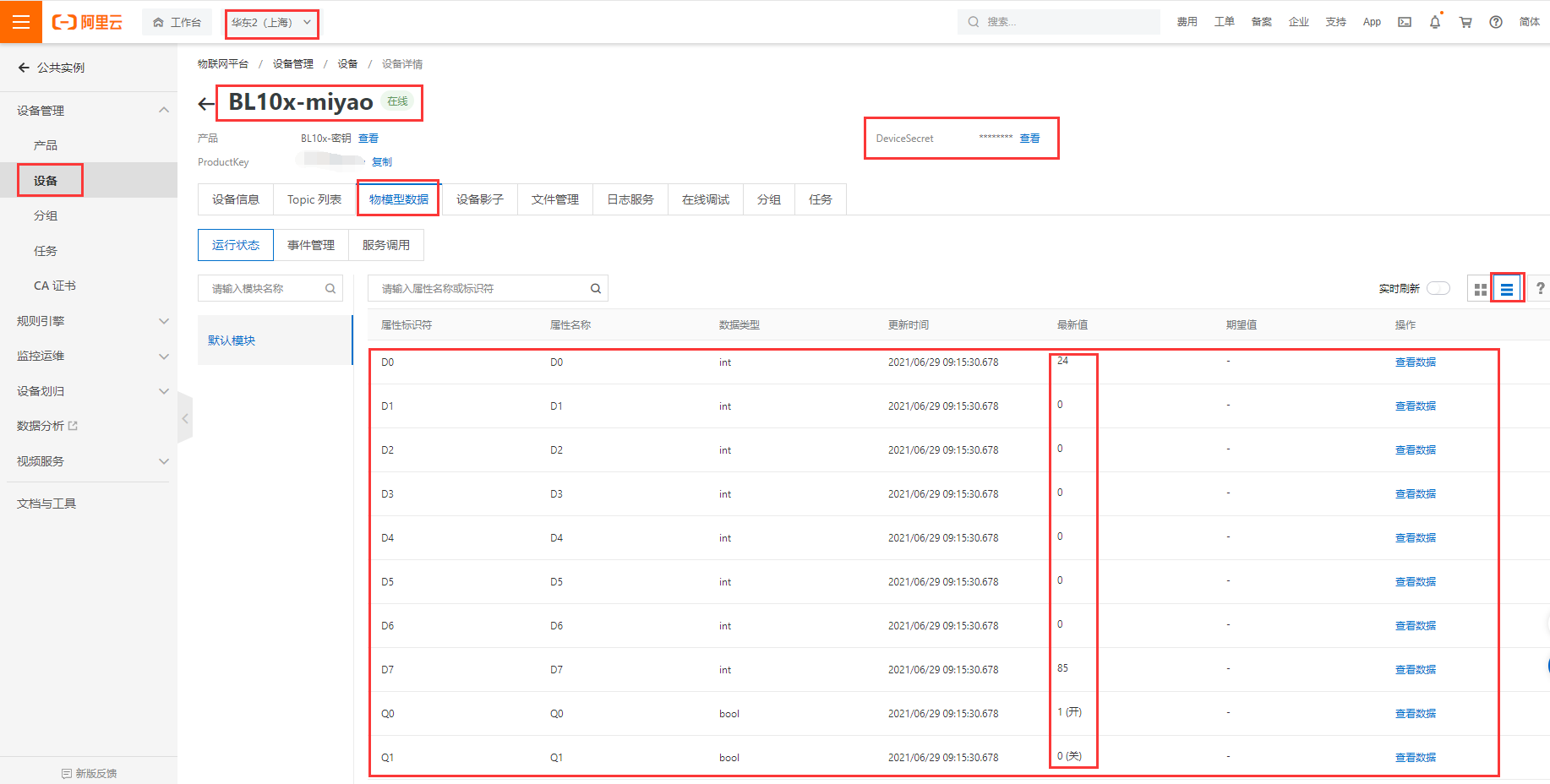

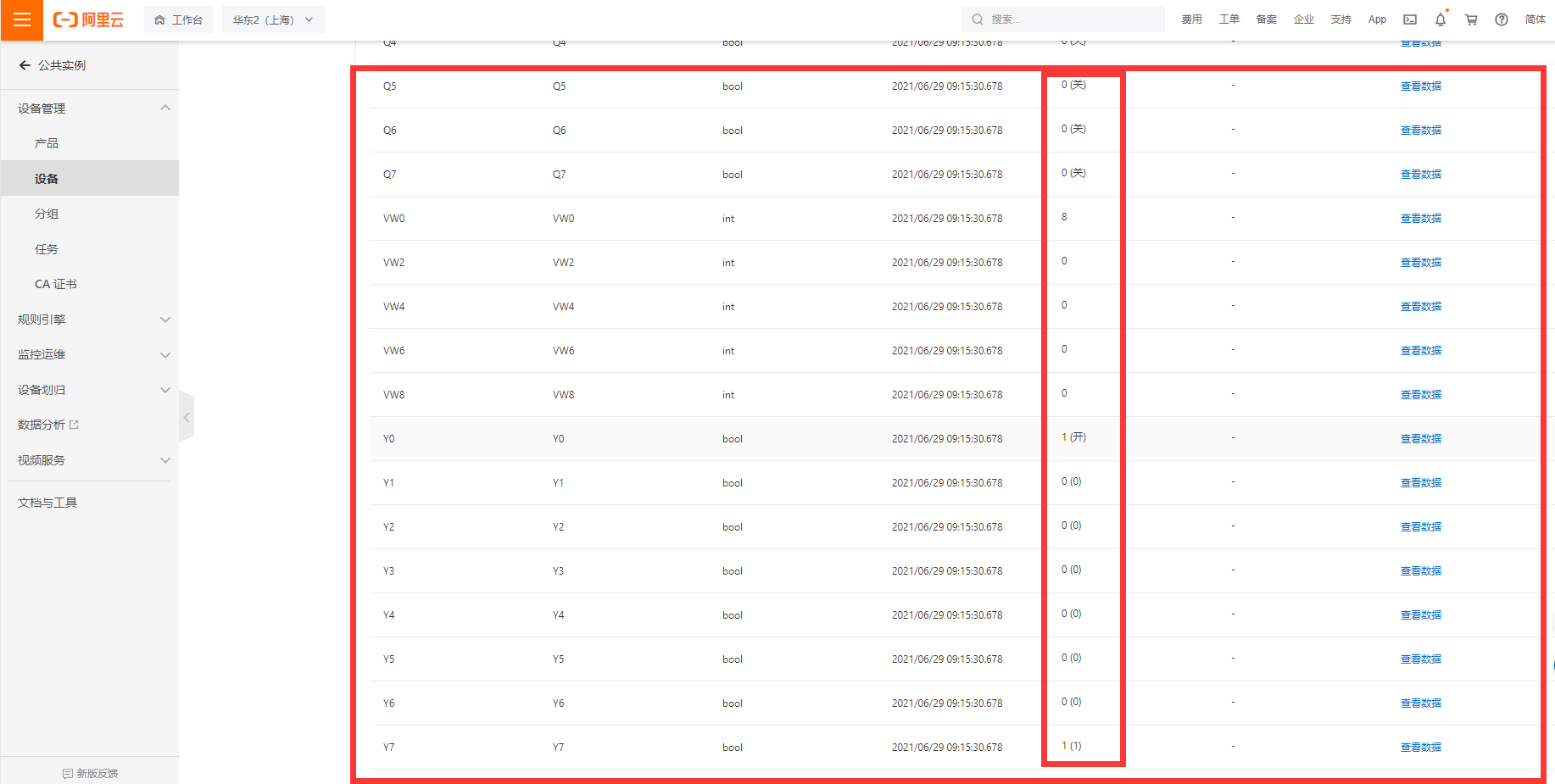

阿里云接收到的資料如下：
