一、準備作業

STM32開發板（我的是STM32F103C8T6）
STM32CubeMx軟體、 IDE： Keil軟體
STM32F1xxHAL庫
用stm32F103核心板的GPIOA端一管腳接一個LED，GPIOB埠一引腳接一個開關（用杜邦線模擬代替），采用中斷模式編程，當開關接高電平時，LED亮燈；接低電平時，LED滅燈，
采用串口中斷方式的串口通信，
按鍵管腳 PB0
LED管腳 PA12

二、新建工程

New Project

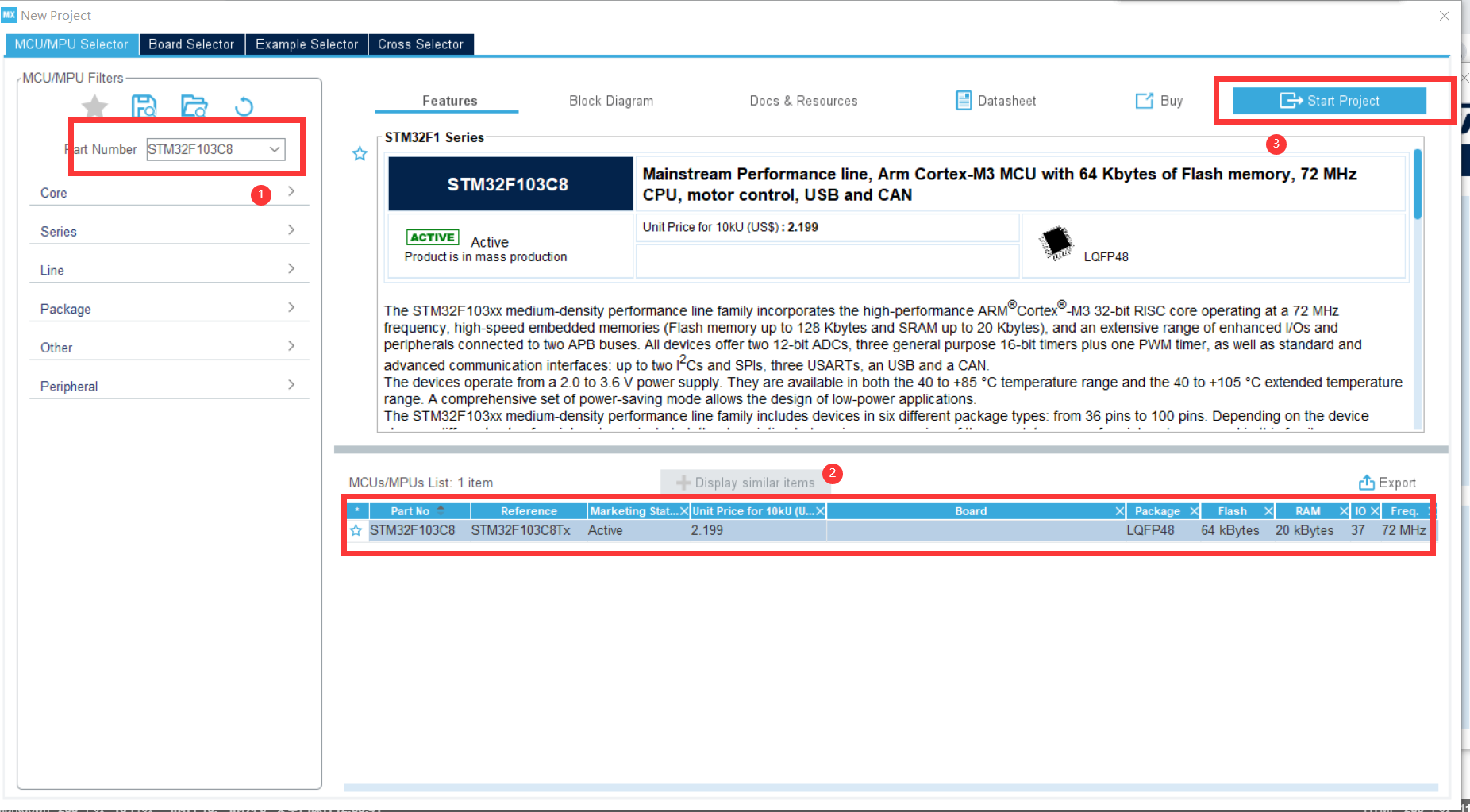

搜索芯片型號
選擇芯片
創建工程

設定RCC

點擊RCC

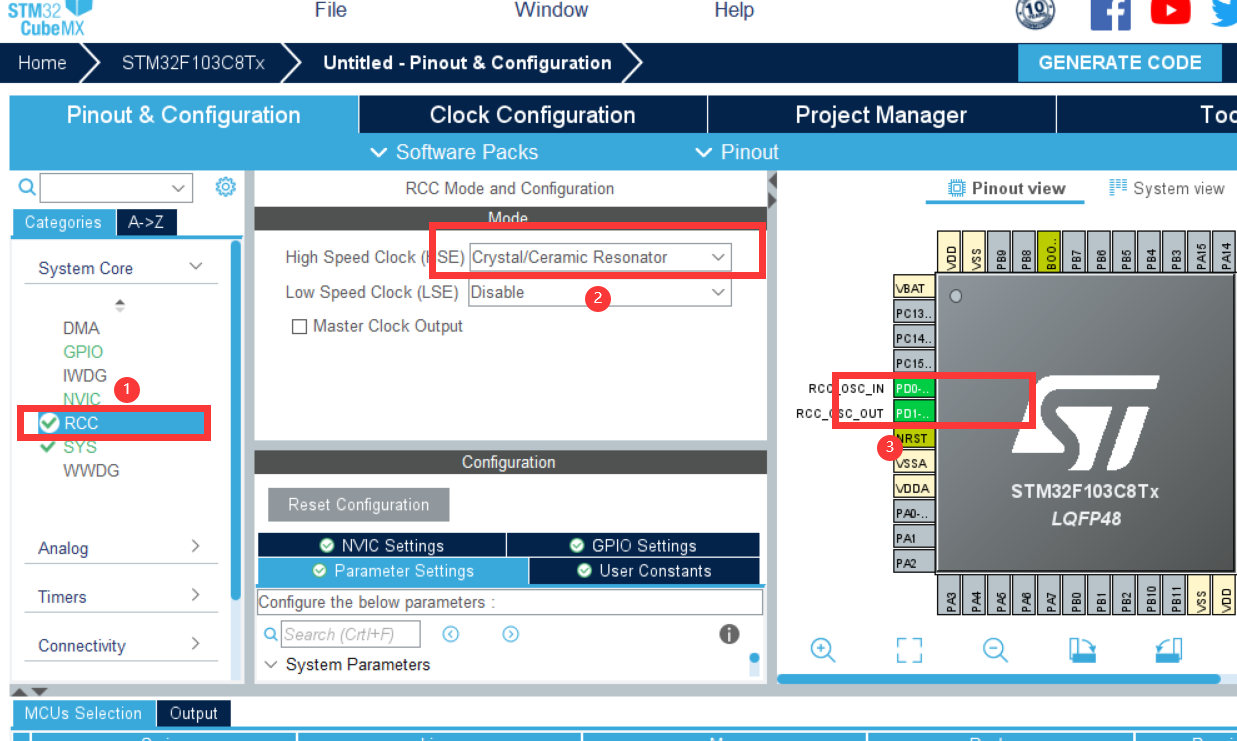

高速時鐘(HSE)選擇外部晶振
軟體自動配置管腳

GPIO初始化

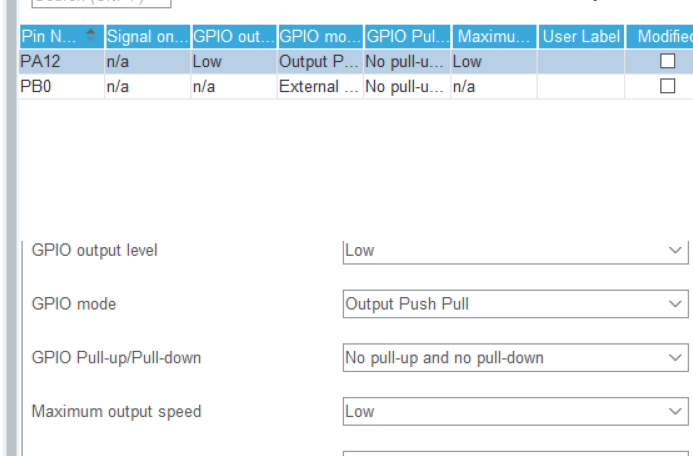

LED：1個GPIO_OUTPUT (輸出模式)
按鍵：1個GPIO_EXITx（外部中斷模式）

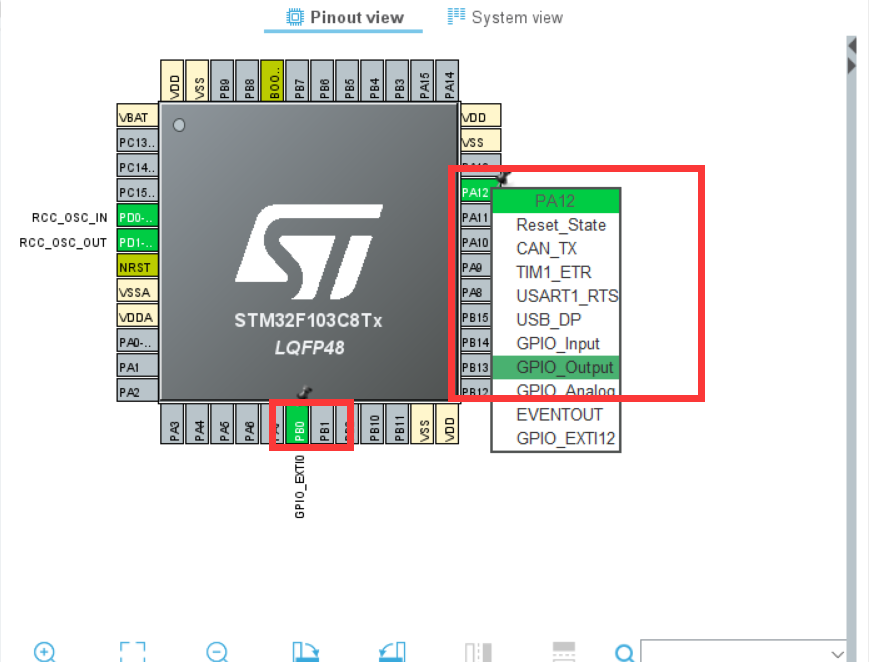

點擊對應管腳
設定對應模式

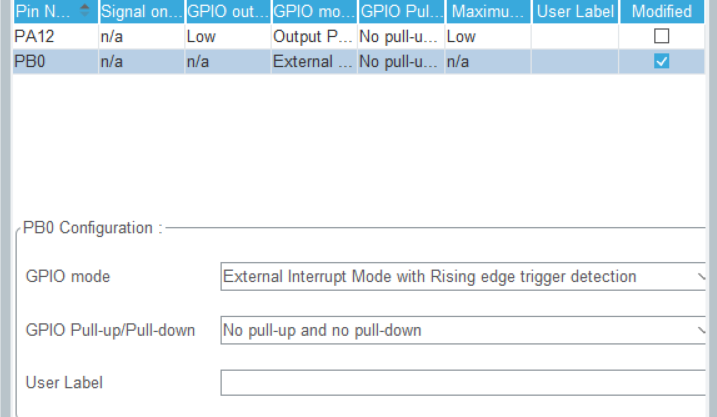

我們的按鍵選擇上升沿觸發中斷

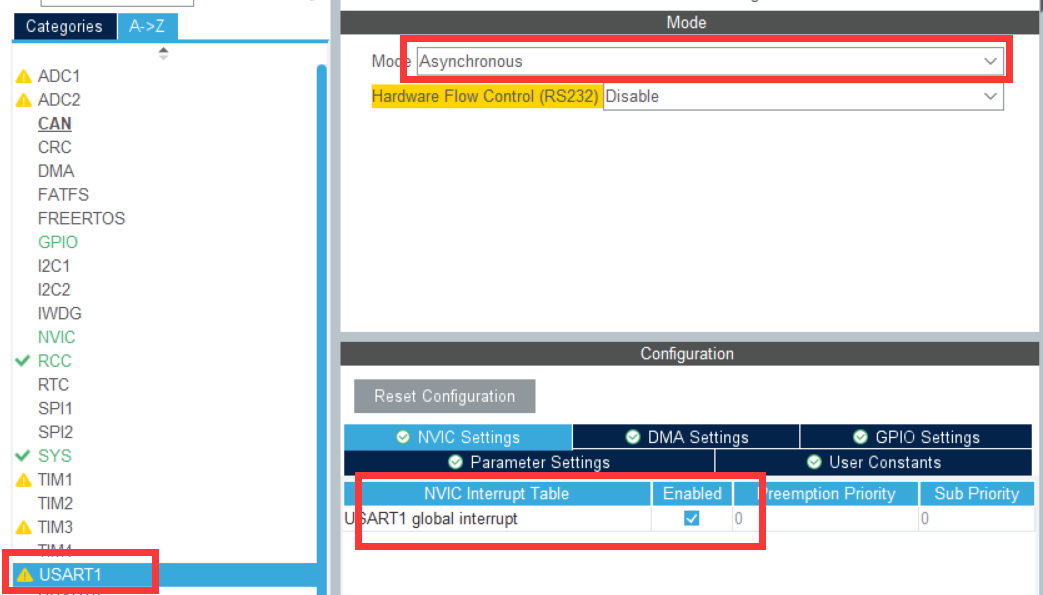

設定串口的中斷

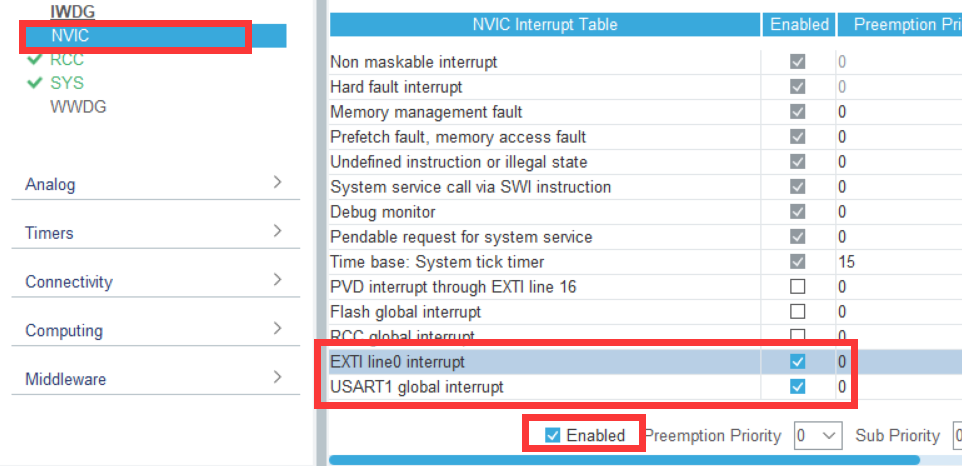

設定NVIC(嵌套向量中斷控制器)
DMA設定

根據DMA通道預覽可以知道，我們用的USART1 的TX RX 分別對應DMA1 的通道4和通道5

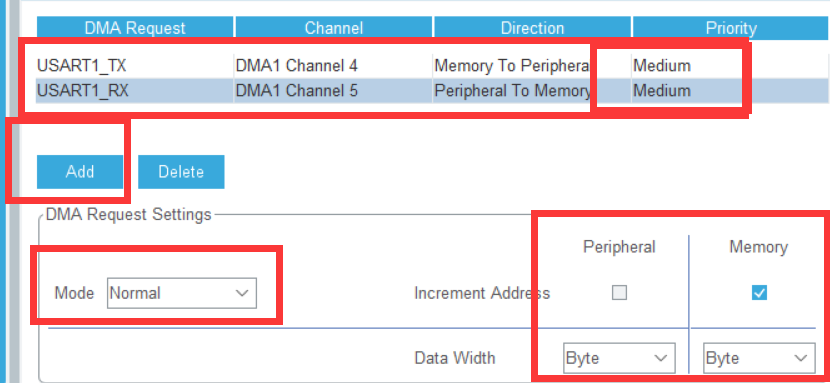

點擊DMA Settings 點擊 Add 添加通道
選擇USART_RX USART_TX 傳輸速率設定為中速
DMA傳輸模式為正常模式
DMA記憶體地址自增，每次增加一個Byte(位元組)

時鐘源設定

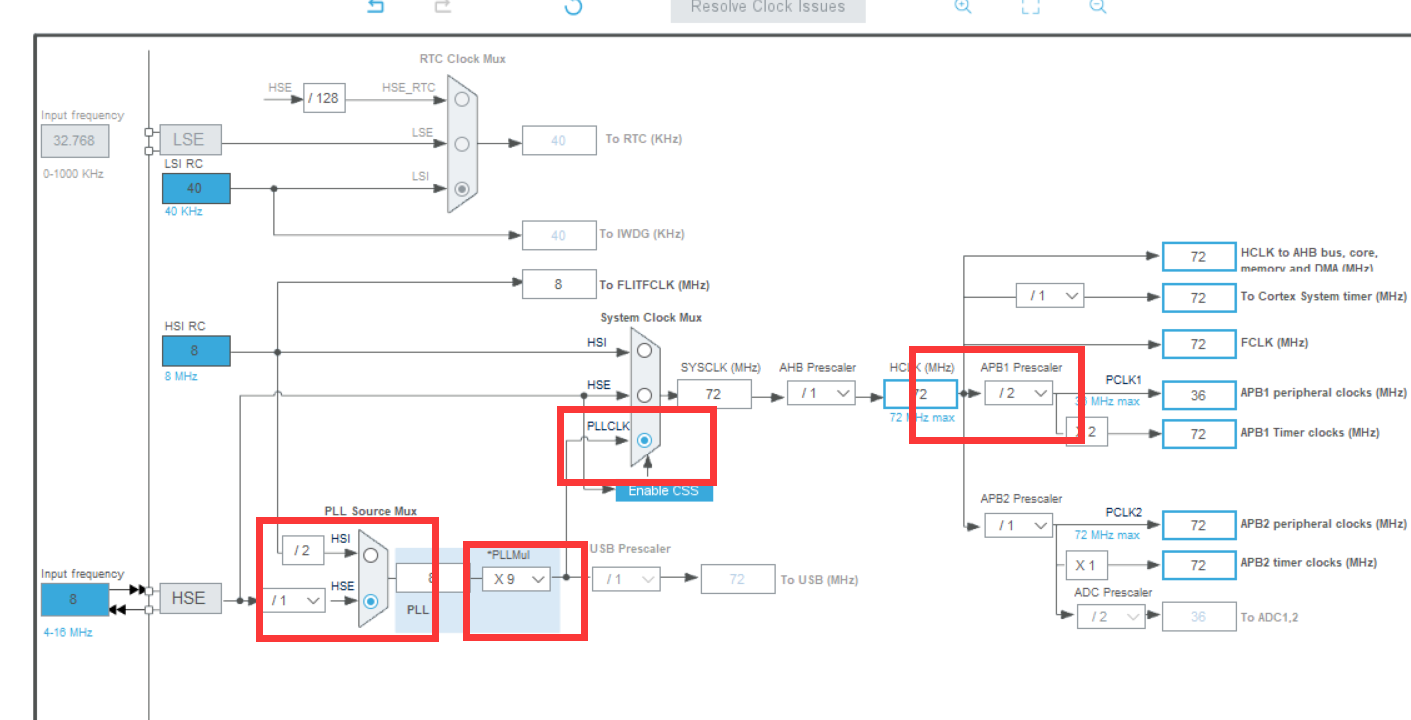

選擇外部時鐘HSE 8MHz
PLL鎖相環倍頻9倍
系統時鐘來源選擇為PLL
設定APB1分頻器為 /2

專案檔案設定

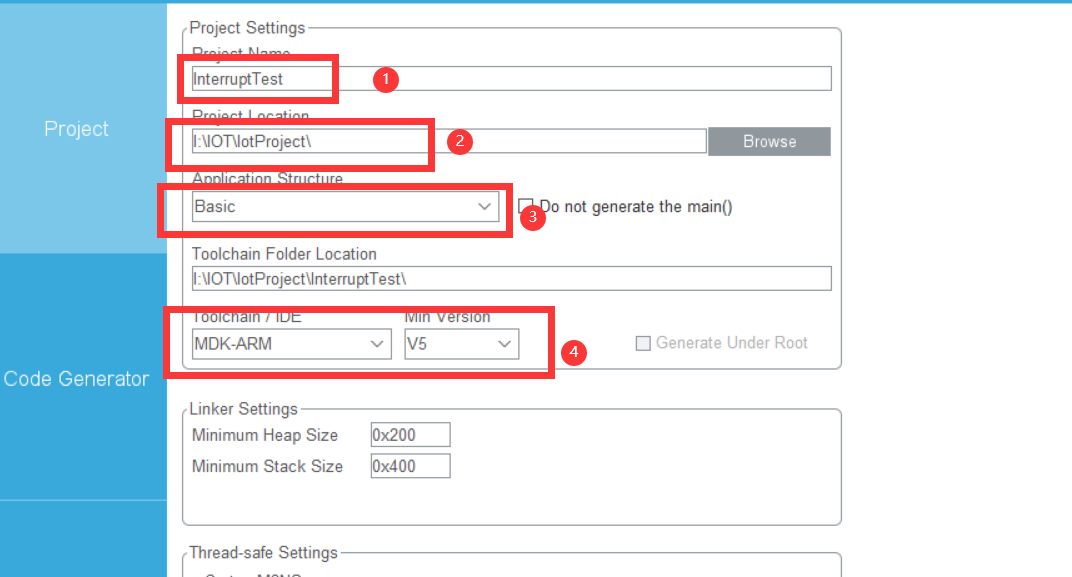

設定專案名稱
設定存盤路徑
選擇basic
選擇所用IDE

這個看自己的選擇

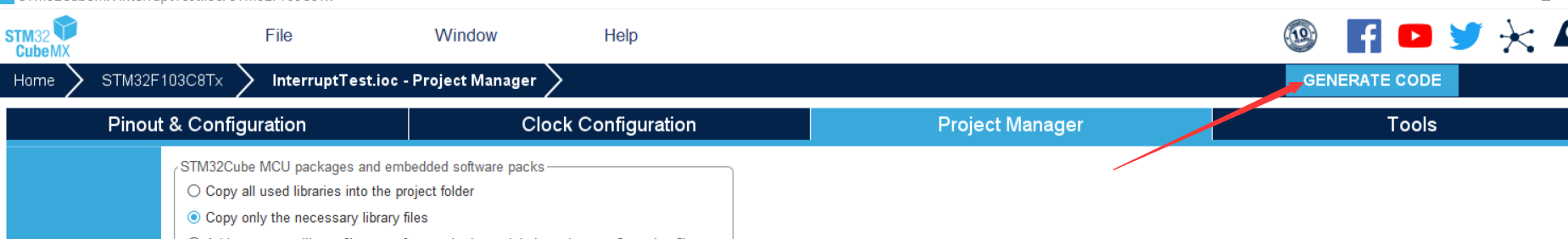

創建工程檔案

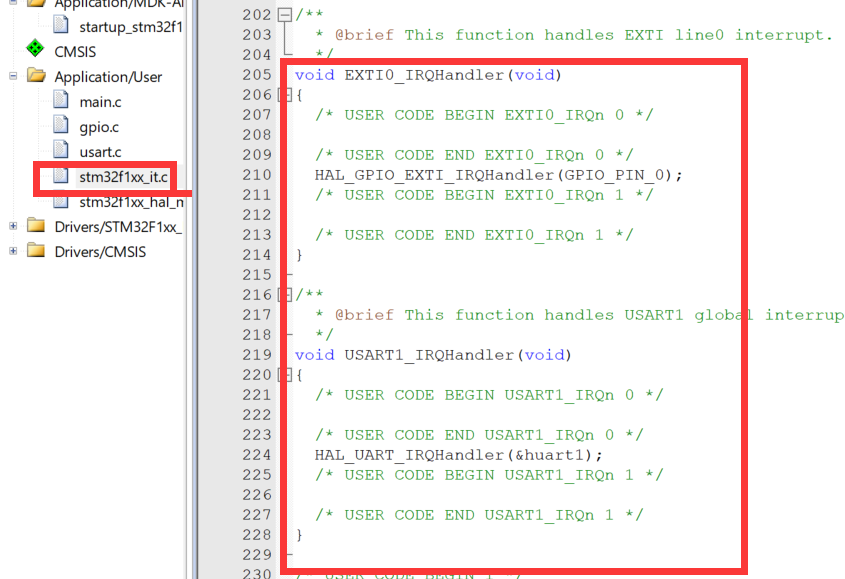

隨后我們可以在stm32f1xx_it.c中看到我們所配置的中斷服務函式并且可以看到gpio的初始化分到了gpio.c里面

三、執行

GPIO中斷
重寫回呼函式
在main.c中

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
	/* Prevent unused argument(s) compilation warning */
    HAL_GPIO_WritePin(GPIOA,GPIO_PIN_12,GPIO_PIN_RESET);
  /* NOTE: This function Should not be modified, when the callback is needed,
           the HAL_GPIO_EXTI_Callback could be implemented in the user file
   */
}

while回圈中

 HAL_GPIO_WritePin(GPIOA,GPIO_PIN_12,GPIO_PIN_SET); HAL_Delay(1000);

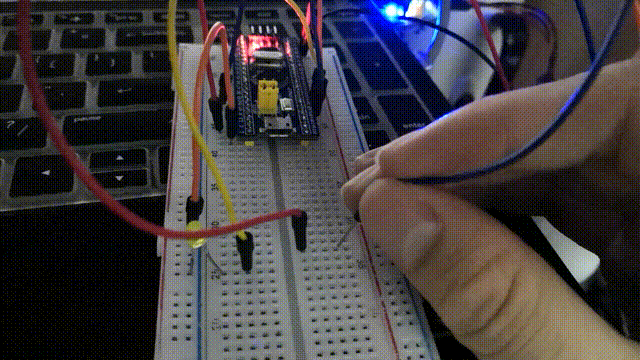

結果：

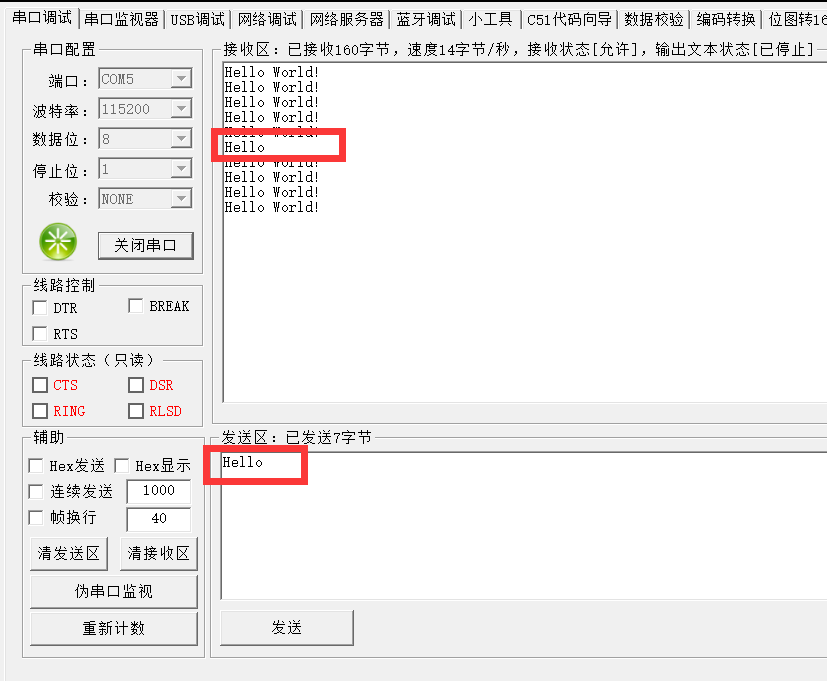

串口中斷
在main.c中

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	/* Prevent unused argument(s) compilation warning */
  if(length>20){
		memset(message,0,sizeof(message));
		HAL_UART_Transmit(&huart1, (uint8_t *)&message, sizeof(message),0xFFFF);
		memset(message,0,sizeof(message));
		length=0;
	}
	else{
		message[length++]=c;
		if(c=='\n'){
			  HAL_UART_Transmit(&huart1, (uint8_t *)&message, sizeof(message),0xFFFF);
				length=0;
				memset(message,0,sizeof(message));
		}
	}
	HAL_UART_Receive_IT(&huart1, (uint8_t *)&c, 1);//重新設定中斷

  /* NOTE: This function should not be modified, when the callback is needed,
           the HAL_UART_RxCpltCallback could be implemented in the user file
   */
}

在while中

	HAL_UART_Receive_IT(&huart1, (uint8_t *)&c, 1);
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		 HAL_Delay(1000);
		 HAL_UART_Transmit(&huart1, (uint8_t *)&data, sizeof(data),0xFFFF);

  }

DMA通信

main.c

uint8_t Senbuff[] = "\r\n**** Serial Output Message by DMA ***\r\n ";  //定義資料發送陣列

在while回圈中

//DMA
		   HAL_UART_Transmit_DMA(&huart1, (uint8_t *)Senbuff, sizeof(Senbuff));
	     HAL_Delay(1000);
