DaVinci Configurator 里面有個Module這個概念，

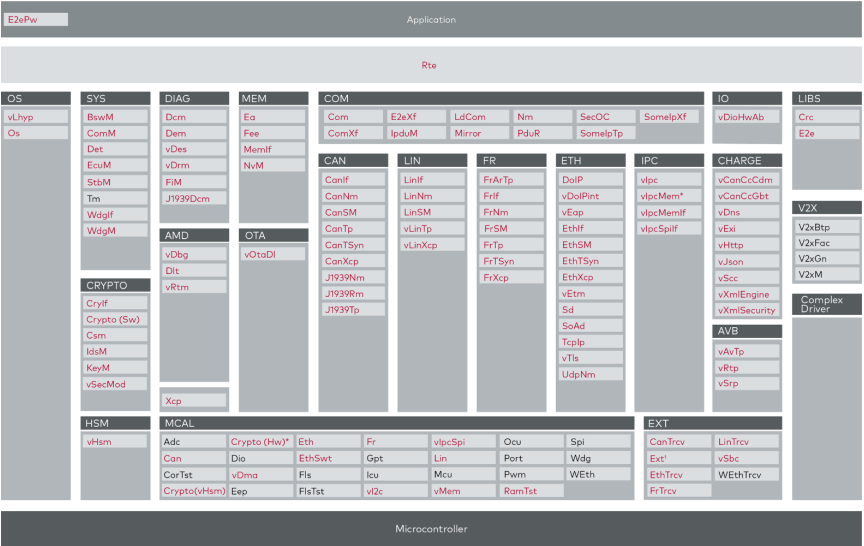

如你所想，基本上跟AUTOSAR架構里面的Module相對應

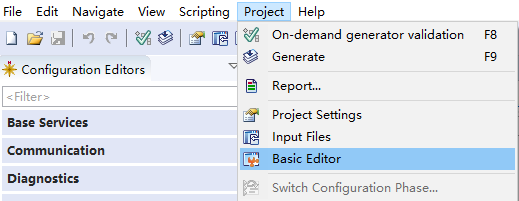

從軟體的Project選單中的Basic Editor項可以打開
打開這個選單后，會看到很多Modules項以及其相關配置項
這個Basic Editor顯示出整個ECU配置中的所有Module配置項

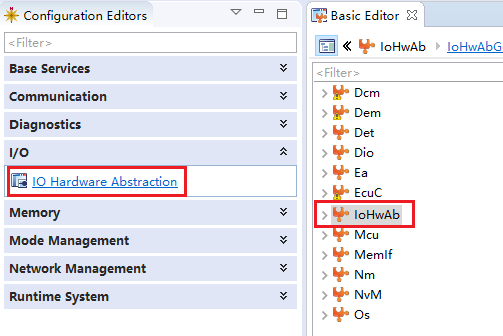

即使是Configuration Editor里面的配置項都能在Basic Editor找到對應的，例如下圖的IoHwAb
對于Basic Editor里面的Module內容，也許你會有幾個疑問：
-
為什么Module有幾種不同的顏色圖示，各代表什么意思？
-
Module下面的選項也有不同圖示，各又是什么意思？
以下一一講解，
不同顏色Module圖示代表的意思：
|
| AUTOSAR module. |
|
| AUTOSAR driver module. |
|
| Non AUTOSAR module. |
|
| Non AUTOSAR driver module. |
|
| Module without associated BSWMD file in the SIP. |
不同顏色Module圖示代表的意思：
|
Module | 這個代表ECU配置里面的一個Module配置，也可以理解這是一個Module的根目錄你點擊這個Module是看不懂Description說明的（No properties available for the current selection.），但是可以右鍵Create Sub Container | ||
|
Container | 這個代表Module配置里面的一個容器（Container）， 如果容器的定義具有upper multiplicity 1，則容器直接顯示在其父容器/模塊下， 如果容器的定義具有upper multiplicity > 1，則容器顯示在相應的容器組下， Detail View頁面的引數按以下順序顯示： ? 單實體引數，按引數名稱和值顯示，引數按字母順序列出， ? 多實體引數，由命名為引數的部分顯示，該部分包含引數值串列，這些引數值的順序反映了 ECU 組態檔中的順序， 引數值根據其定義顯示，例如 作為整數、字串、列舉或參考， 這個Container的shortcut選單可以： Create Sub Container Remove container Duplicate container | ||
|
Container Group | 這個代表Container組，
Details view顯示包含容器組的所有容器的網格，通過網格的標準編輯按鈕，您可以添加、洗掉或復制容器， | ||
|
Choice Container | 這個代表一個Module配置的選擇Container， Details view顯示 choice container的short name， 它的shortcut選單可以Choose ，即允許你選擇一個可用的選項 |
對了，還有個問題，Module是怎么添加進來的？

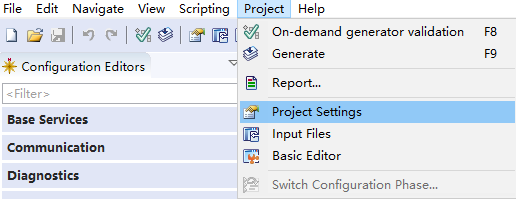

從Project選單中的Project Settings界面
然后點擊Modules，在右側點擊+或x圖示來增刪Module，
至于你能增加哪些Module，就取決于你的SIP包了，
