如何在ISE14.7中進行Spartan-3E的固化
一、引入
當工程開發完成后，燒錄.bit檔案進入FPGA以后，會掉電消失，要想使你的勞動成果能夠一直存盤在FPGA中，并且能夠在開發板上電之后自動加載組態檔，固化操作就很重要，本文主要介紹Spartan-3E開發板固化操作，
二、開發板確認
首先，確認你的開發版，是Xilinx官方板子還是皮賽電子公司的板子，這很重要，因為兩塊板子雖然都是Spartan-3E,但其中用于固化的Flash不同，具體操作也有差異，

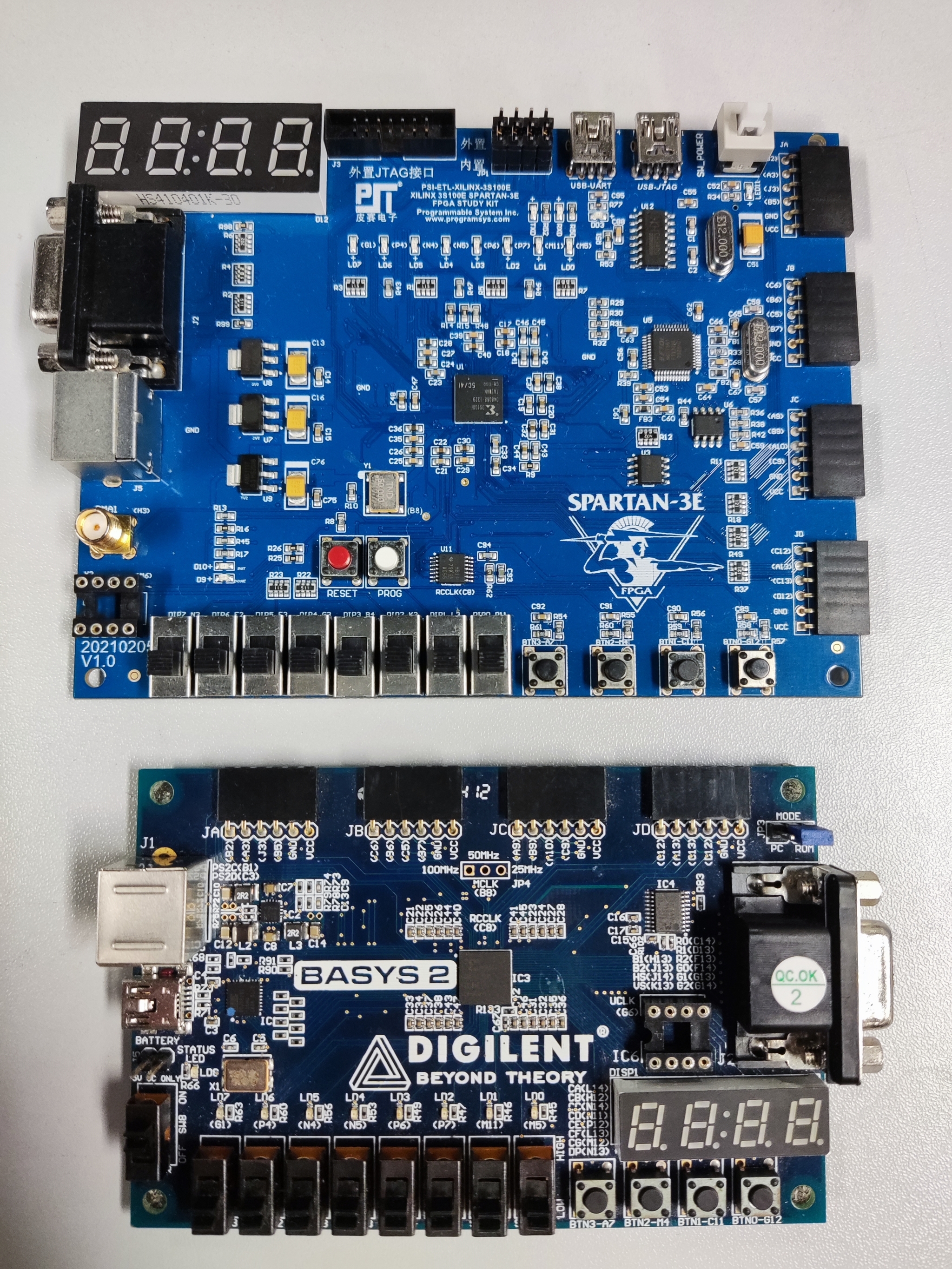

下圖中，上方是皮塞電子公司的開發板，下方是Xilinx官方開發版，
三、皮賽電子公司開發板的固化
對于皮塞電子公司的開發板，具體操作如下：
1.生成.bit檔案

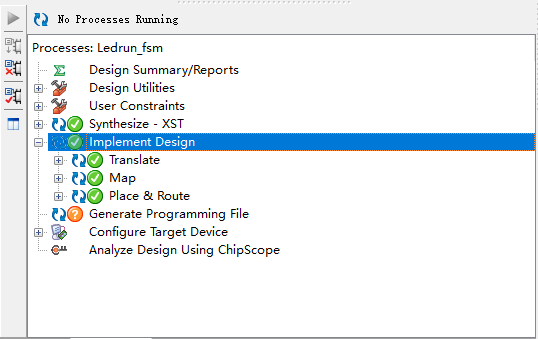

第一步：完成代碼和約束檔案的撰寫并進行編譯，各個專案前出現√表示程式無誤，如圖所示，

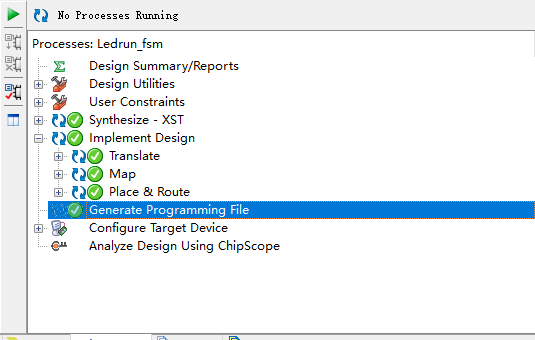

第二步：雙擊Generate Programming File，生成.bit檔案，生成成功后該項顯示為√，如圖所示，
2.生成.mcs檔案

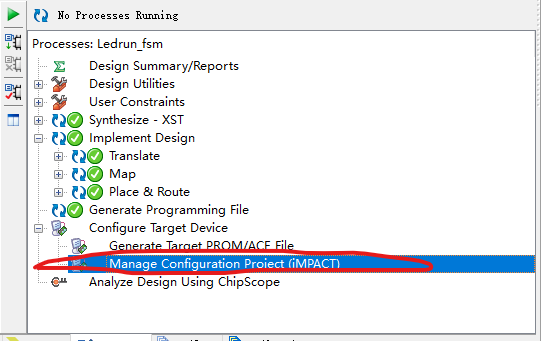

第一步：展開Configure Target Device欄目，雙擊里面的iMPACT，

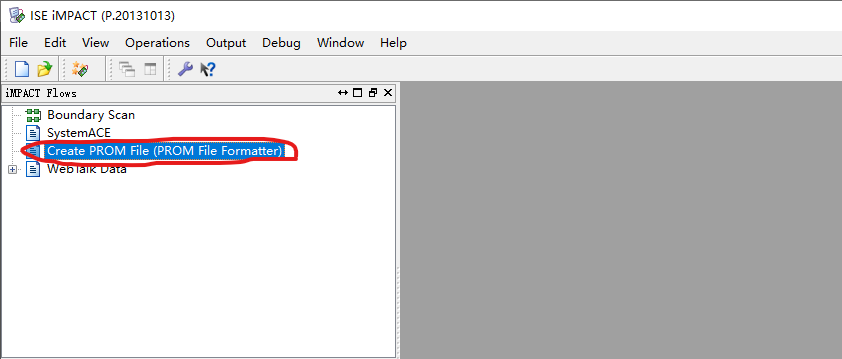

第二步：在這個界面，雙擊Creat PROM File，

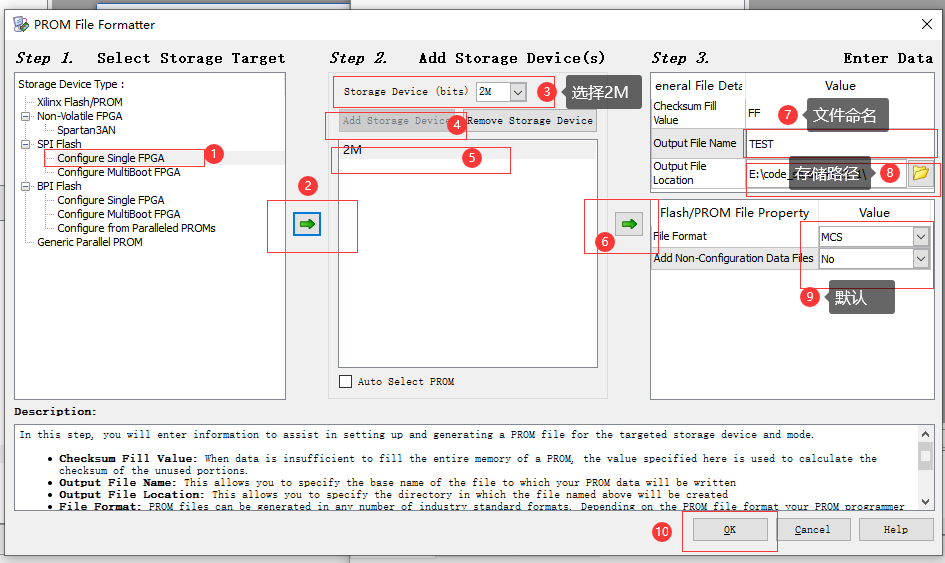

第三步：在這個界面依次按照下圖進行選擇，最后點擊OK，
備注：皮賽電子公司開發板的FLASH是M25P20，使用的是SPI介面，因此在①時選擇SPI FLASH；他的容量是2Mbit=256K x 8,對應于③的選擇，

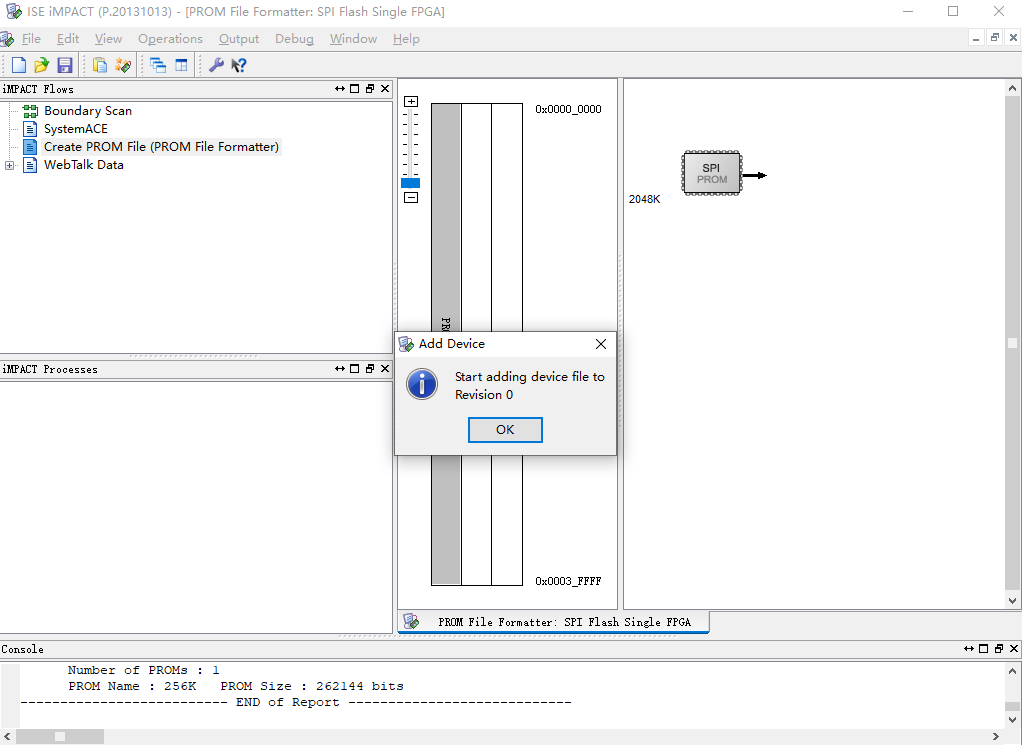

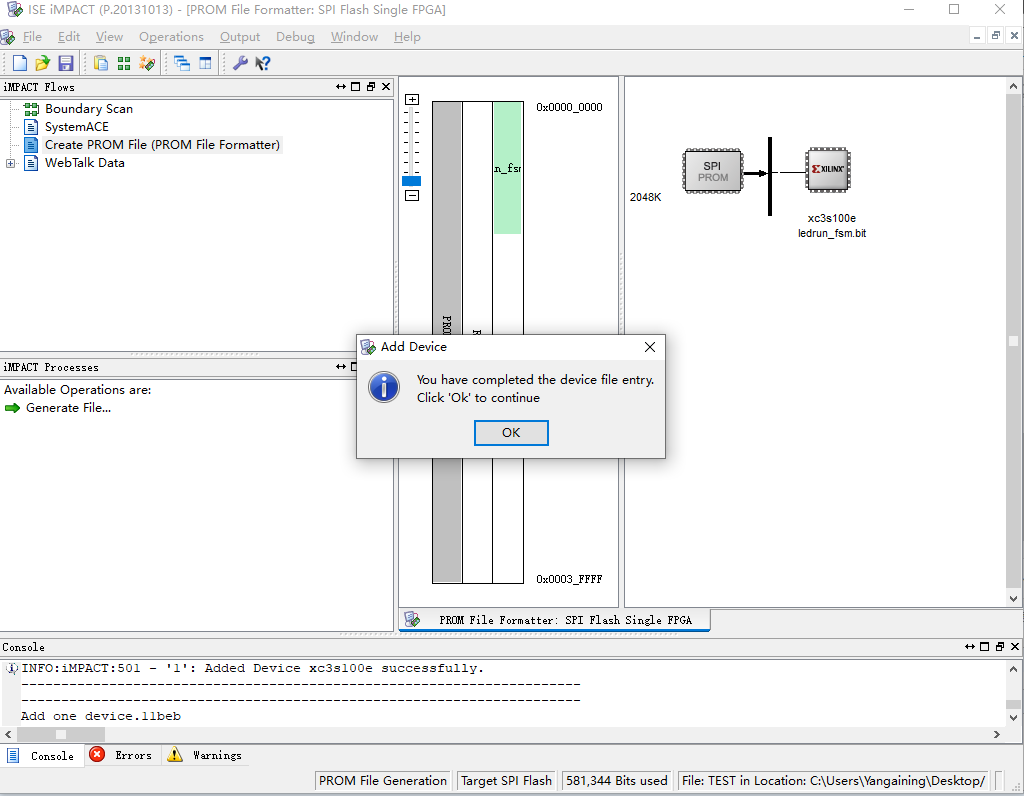

第四步：這個界面點擊OK，

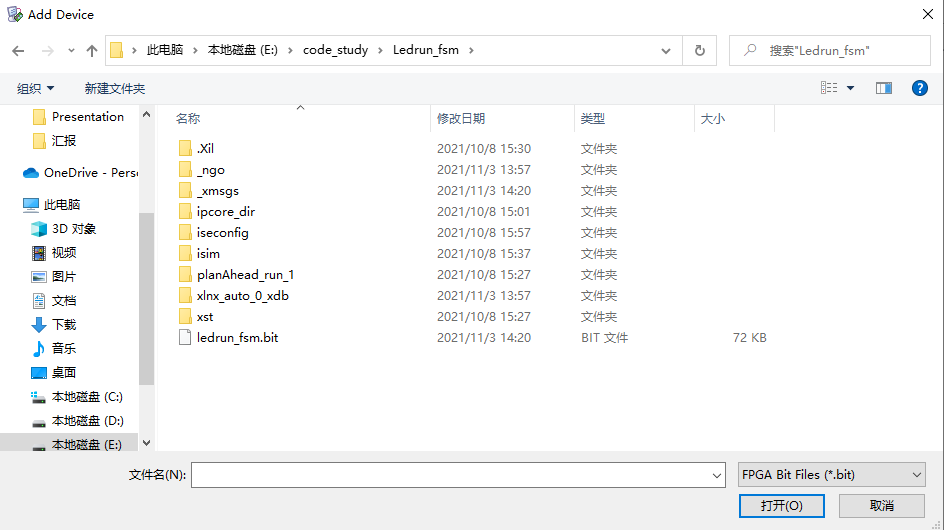

第五步：雙擊選擇之前生成的.bit檔案，例如我選擇ledrun_fsm.bit檔案，

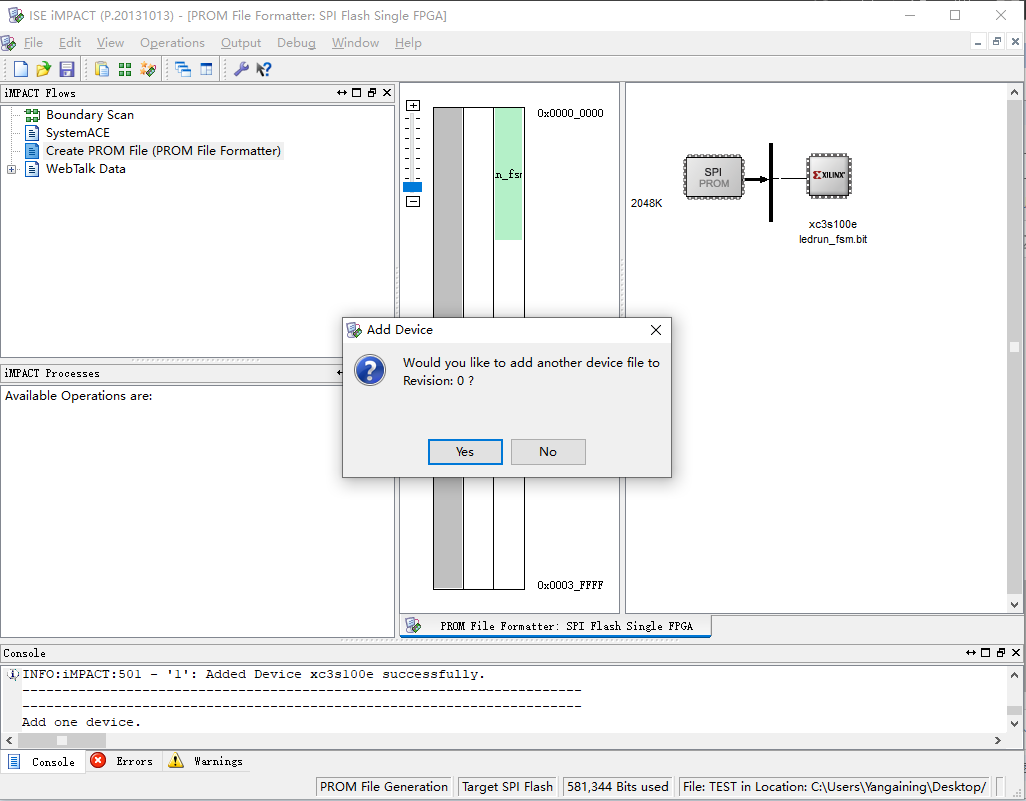

第六步：這個界面是問我們是否還要添加其他的.bit檔案，點擊NO，
第七步：點擊OK，

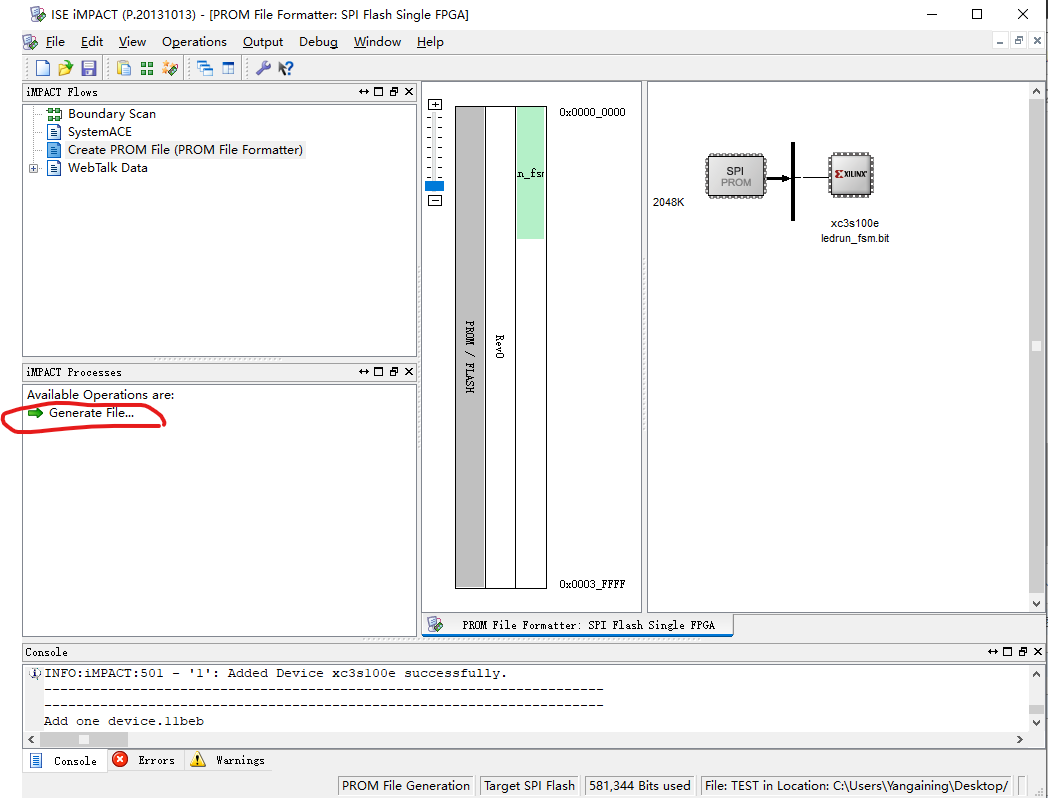

第八步：點擊Generate File,生成.mcs檔案，
第九步：生成成功，
3.燒錄檔案進FLASH

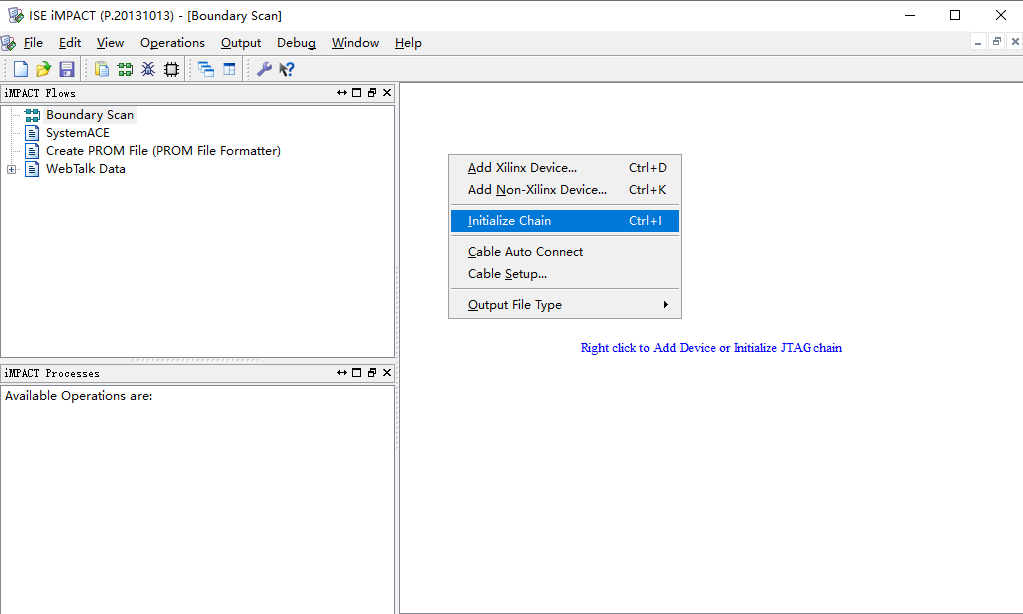

第一步：將開發板鏈接電腦，點擊Boundary Scan，再點擊Initialize Chain掃描識別開發板（記得開發板上電），

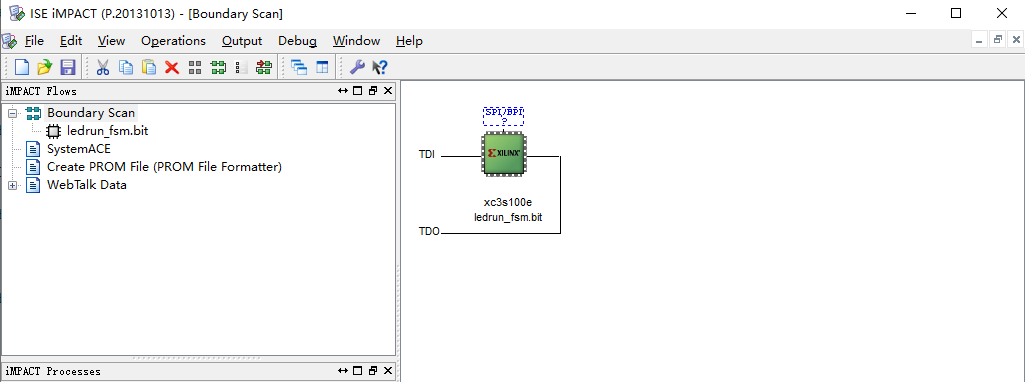

第二步：識別成功如圖所示，

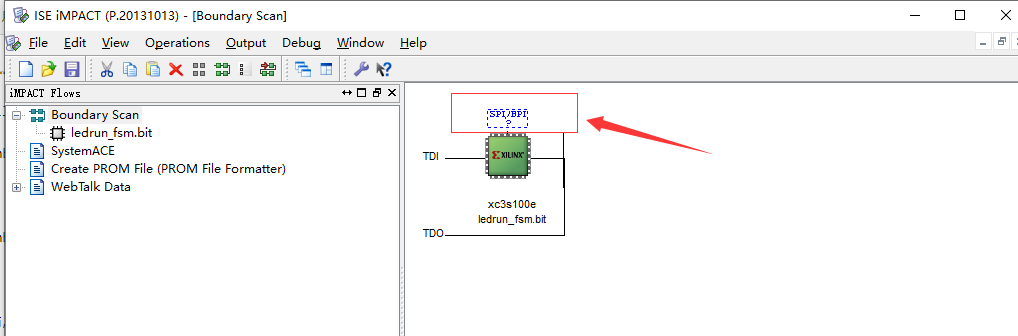

第三步：雙下圖所示SPI/BPI，然后選擇前面生成的.mcs檔案，雙擊選擇，

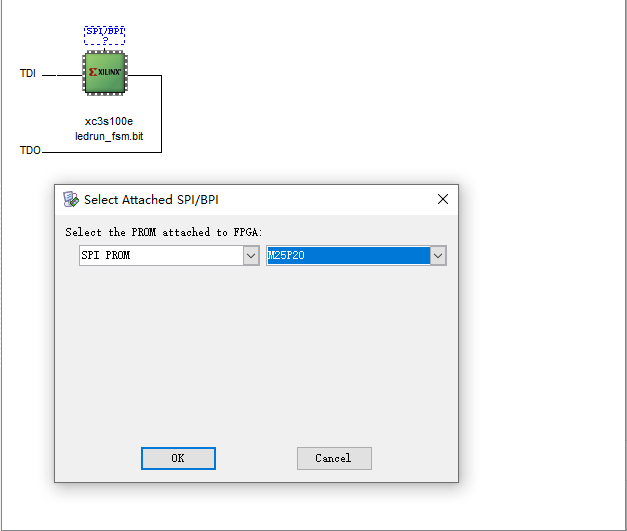

第四步：按照圖中所示設定，然后點擊OK，

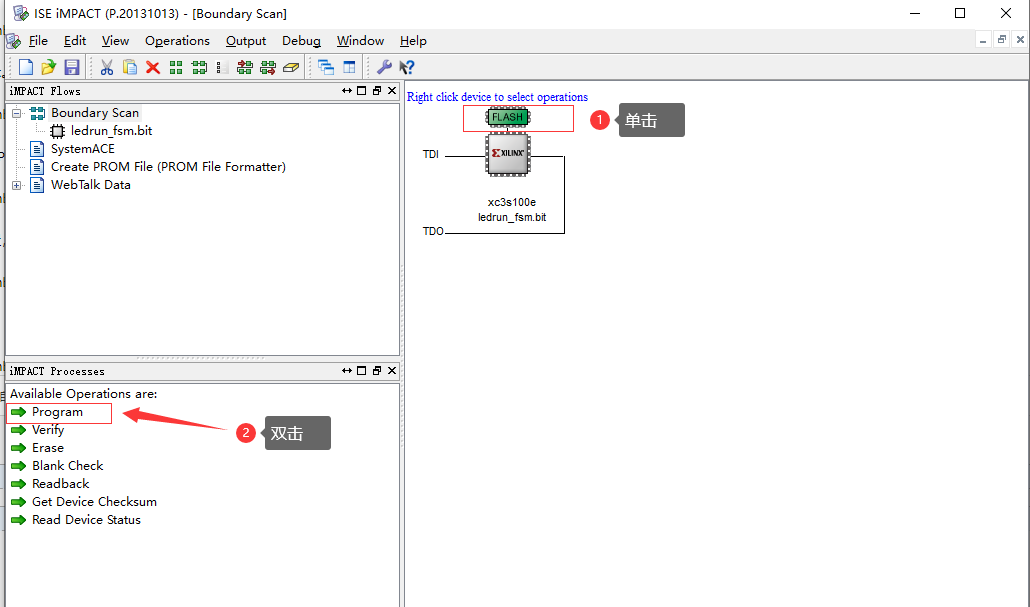

第五步：依次按如下順序點擊，

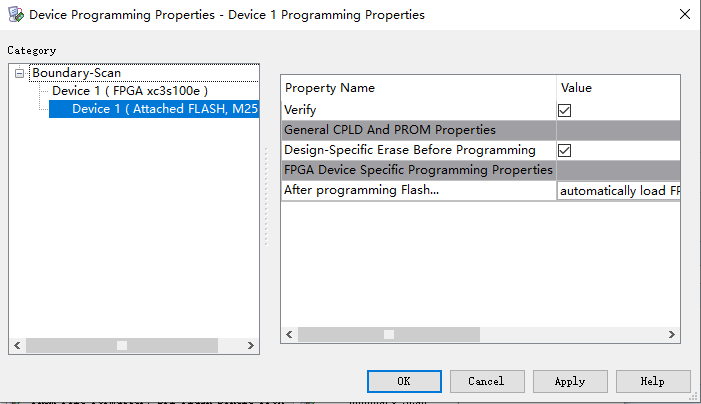

第六步：按照圖示設定，然后點擊OK，
第七步：燒錄中，
第八步：顯示下圖，固化成功，
四、Xilin 方開發板的固化
對于Xilinx 的開發板，具體操作如下：
1.生成.bit檔案（與皮塞電子公司的開發板相同，不再贅述）
2.生成.mcs檔案

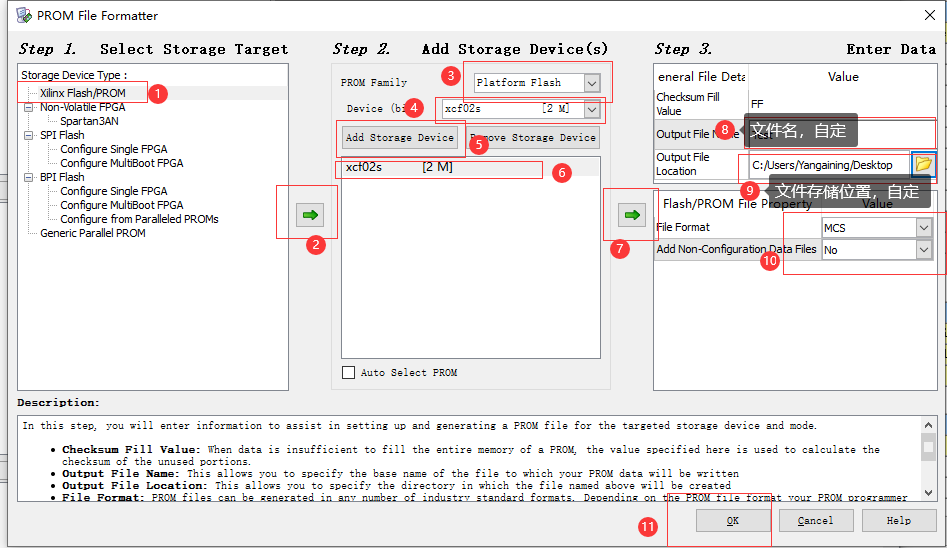

本部分的操作與皮塞電子公司的開發板的基本相同，差異在第三步上，具體為需要按照下圖進行選擇，最后點擊OK，然后按照上文中的步驟進行操作，
備注：Xilinx 的開發板的FLASH是Xilinx Flash/PROM，因此在步驟①選擇時有變化，
3.燒錄檔案進FLASH
第一步：將開發板鏈接電腦，點擊Boundary Scan，再點擊Initialize Chain掃描識別開發板（記得開發板上電），

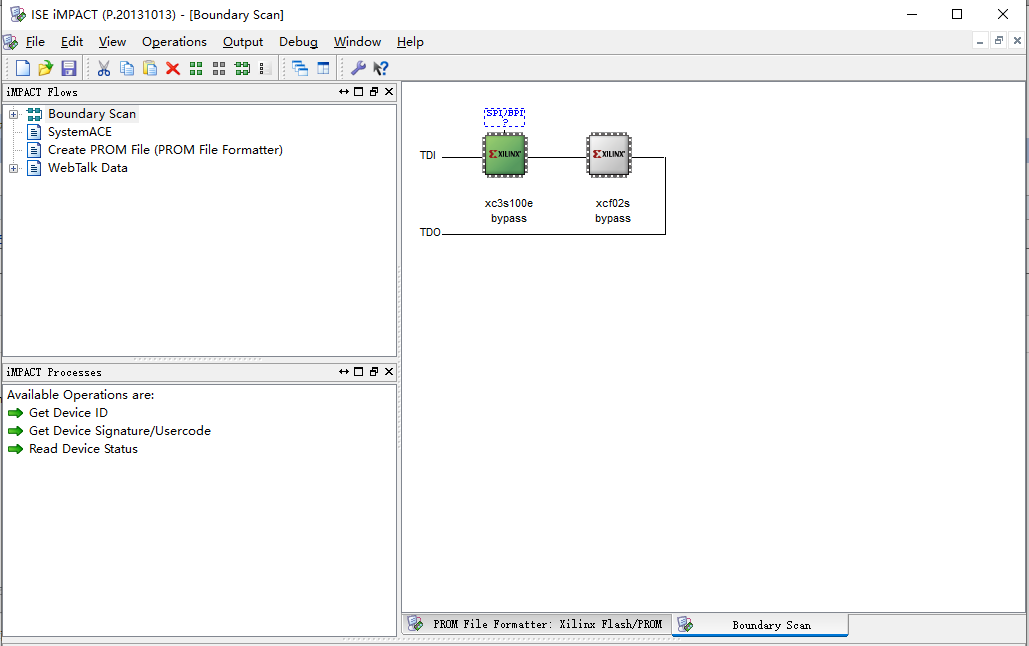

第二步：識別成功如圖所示，
第三步：雙下圖所示方框位置，然后選擇前面生成的.mcs檔案，雙擊選擇，
第四步：滑鼠放置在第三年步方框位置，右鍵并雙擊program，
第七步：燒錄中,此時開發板紅燈閃爍
第八步：顯示下圖，固化成功，此時開發板上紅燈停止閃爍，

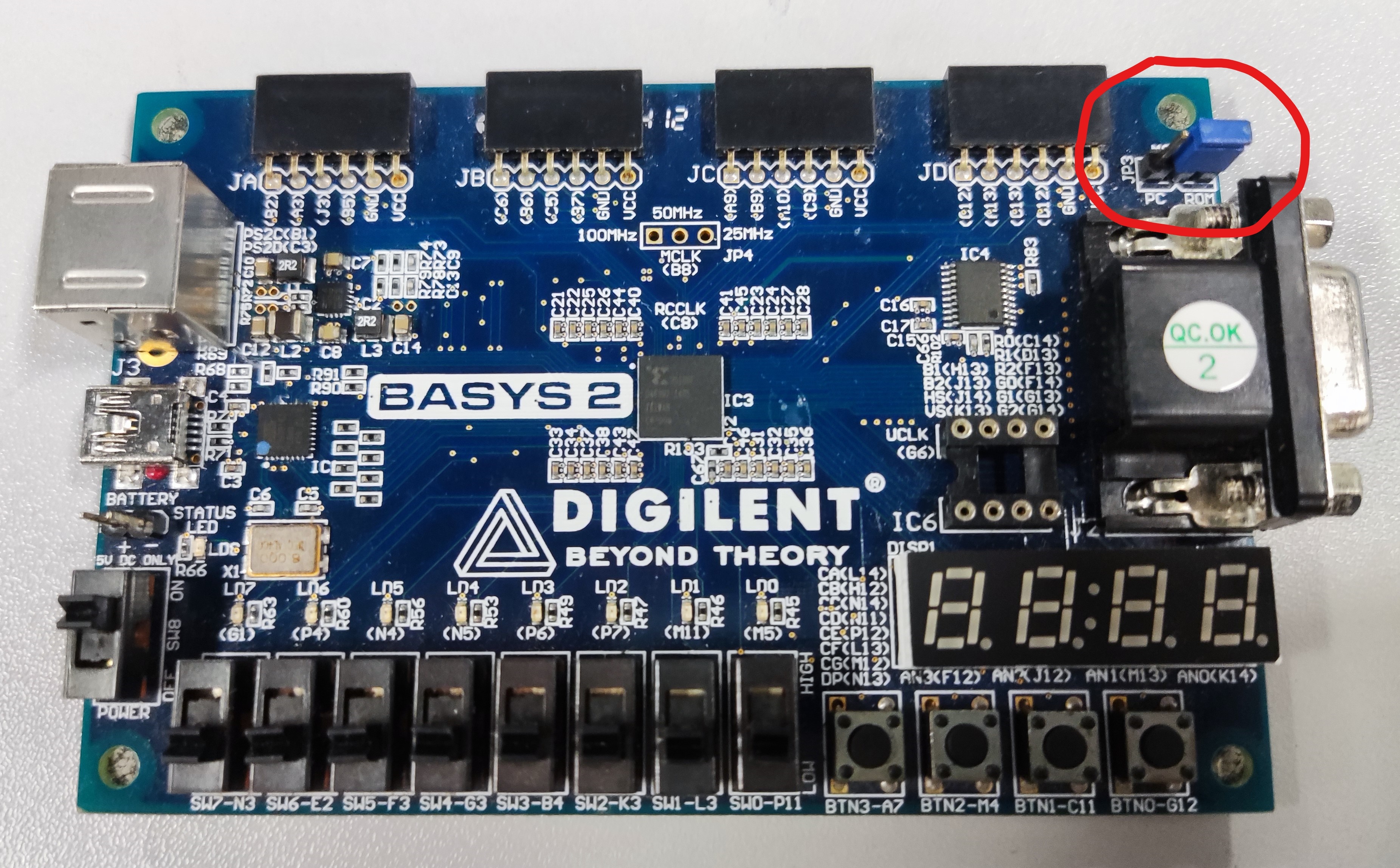

最后，如果想要Xilinx的板子掉電不丟失內容，則需要將板子右上角的跳線帽調整位置到ROM角，如圖所示，
