近期研究了一下
的仿真模型的搭建，但在使用小波工具箱分析時發現，我將仿真的信號圖保存為
格式的檔案后，在小波工具箱中打開，發現影像是一條遞增的斜線（似乎是時間的遞增），解決這個問題的具體步驟是什么？本文將要解決的就是上述描述的這種問題，
目錄
1 問題引入
2 解決策略
3 參考文獻
1 問題引入

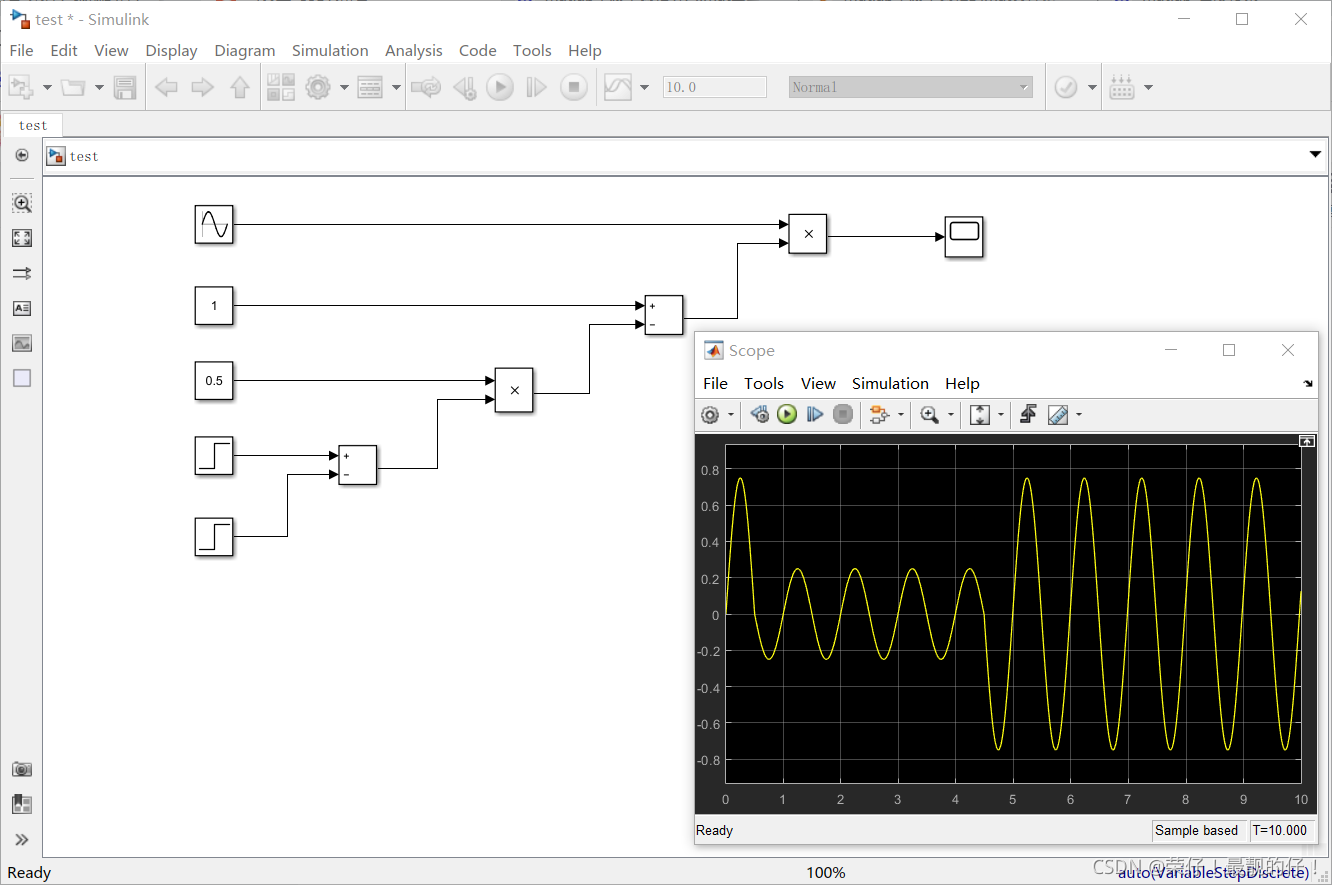

提前搭建了一個模擬電壓暫降資料信號的仿真波形圖：

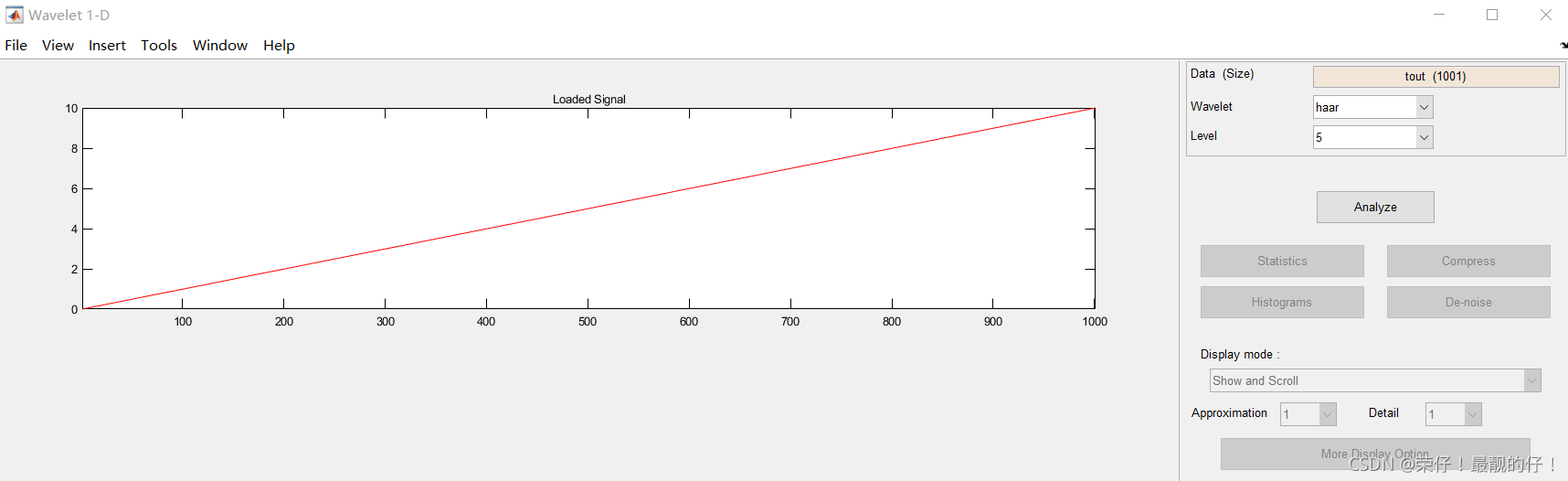

在將要使用小波工具箱進行波形分析時，發生了這樣的問題：在小波工具箱中打開，發現影像是一條遞增的斜線：
相信遇到這個問題的小伙伴很是頭疼，明明辛苦搭建好的波形仿真圖，這變數保存好到小波工具箱咋就不行了呢，
別慌，本文第 部分將闡述該問題的解決方案，
2 解決策略
產生這樣的問題主要原因是資料變數沒選對！
所以首先想到的應該是如何將 中
資料保存至
中，
點擊

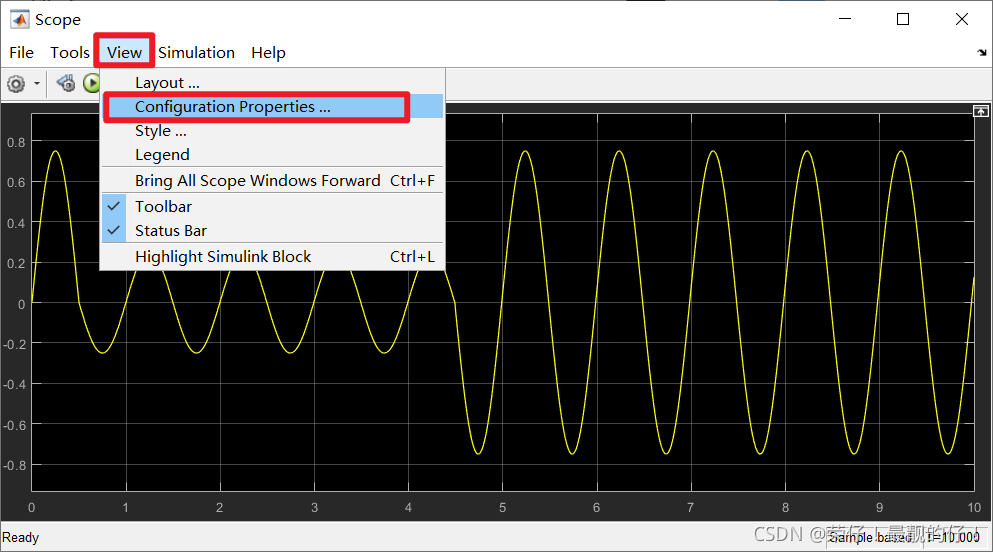

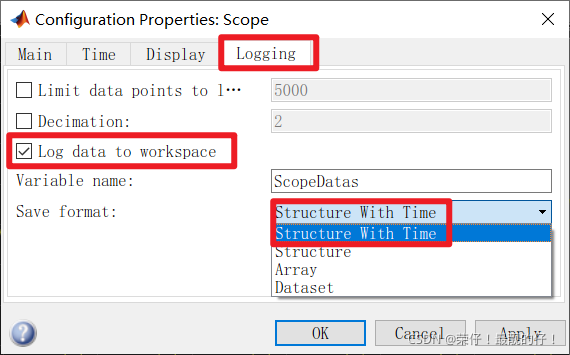

按照下圖所示進行設定：
回傳 點擊

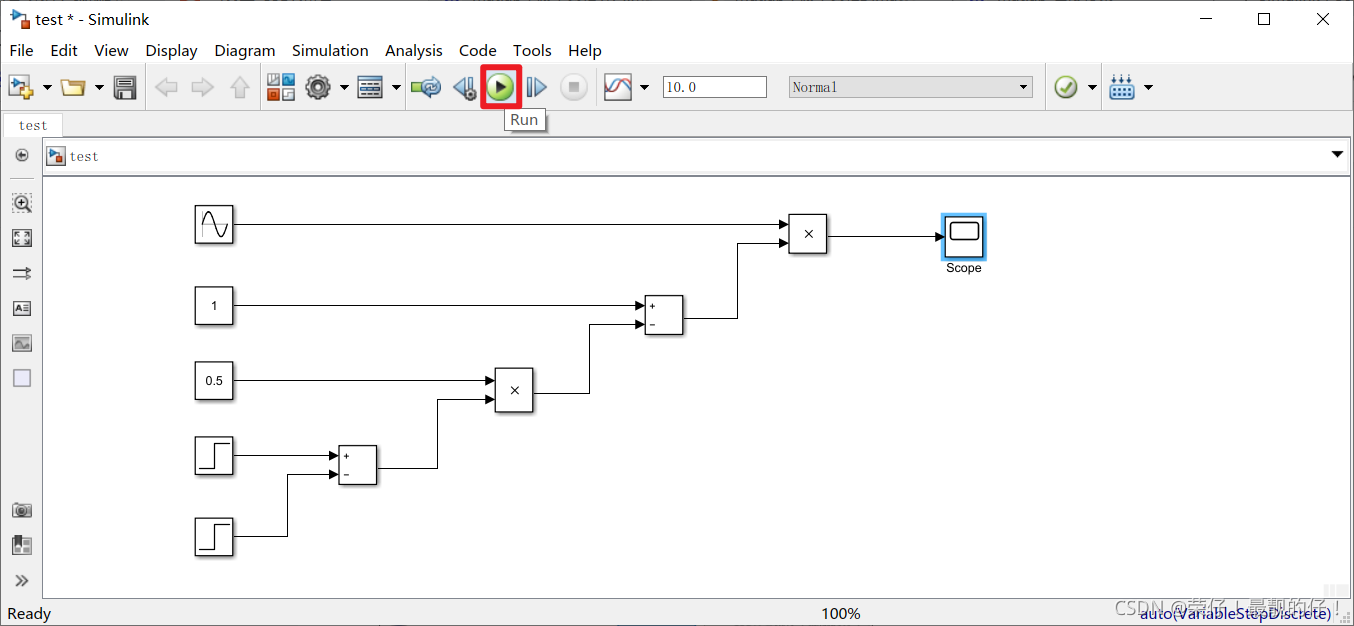

運行：

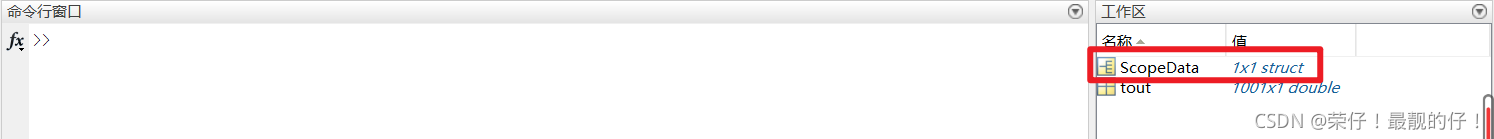

這樣在作業區就可以看到我們想保存的資料啦

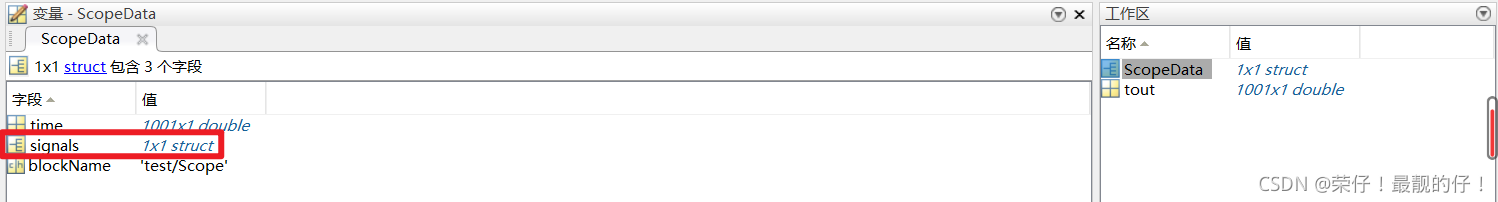

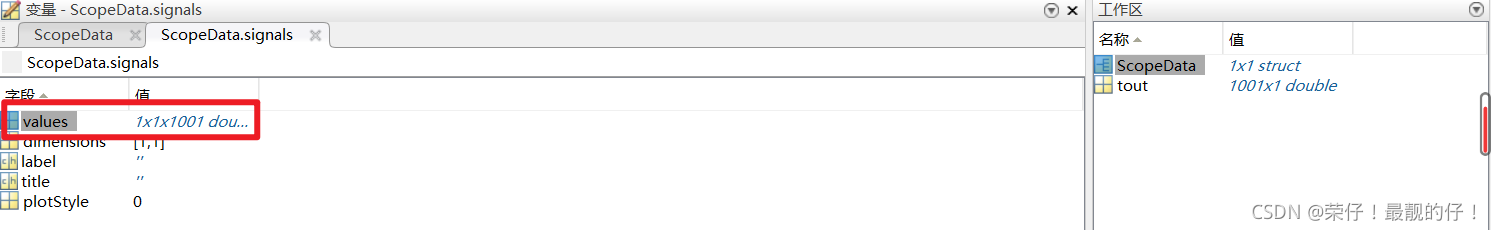

雙擊 資料后在左邊顯示內容中再雙擊
變數

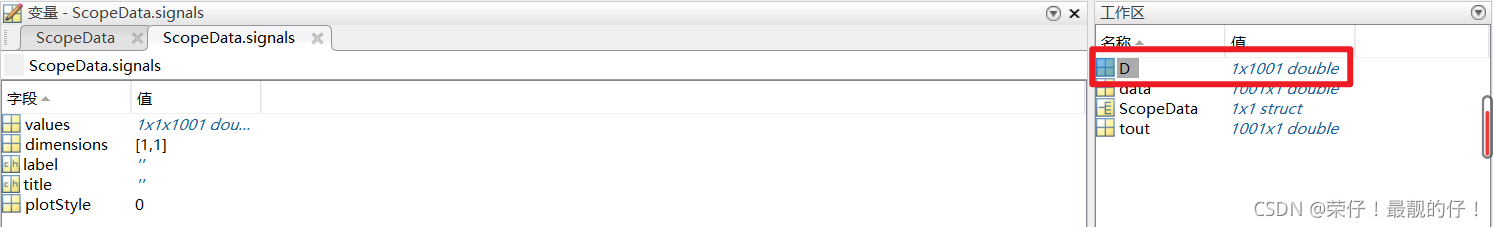

這樣我們就獲得目標變數資料 了
這時又有個問題： 變數是一個三維變數資料，而我們要獲得的是一個二維資料，所以接下來就要降維：
命令列先后鍵入：
data = squeeze(ScopeData.signals.values) % 壓縮維度，三維變二維D = permute(data, [2 1]) % 調整二維資料的維度順序這樣我們就獲得了最終想要的資料變數 ：

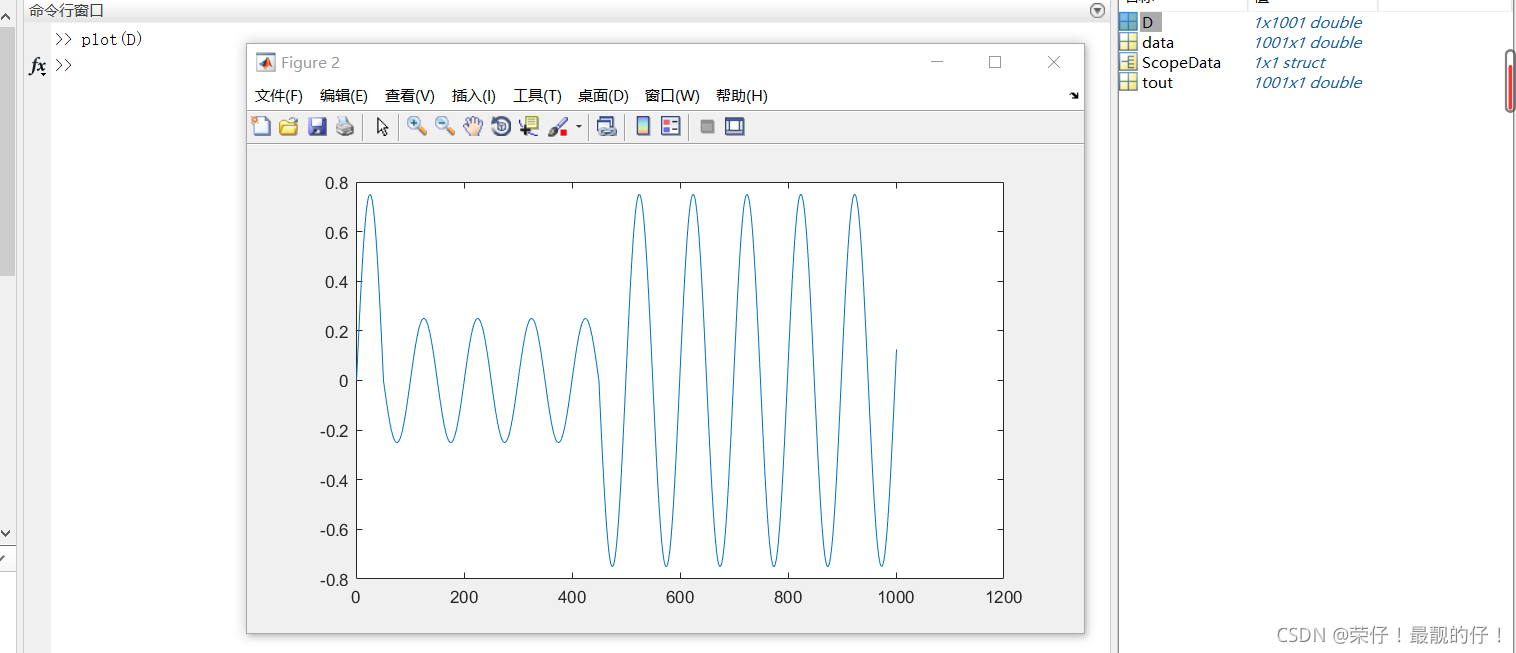

下面首先驗證一下該資料變數 是否能畫出
中的仿真影像：
接下來就可以進行小波工具箱分析啦

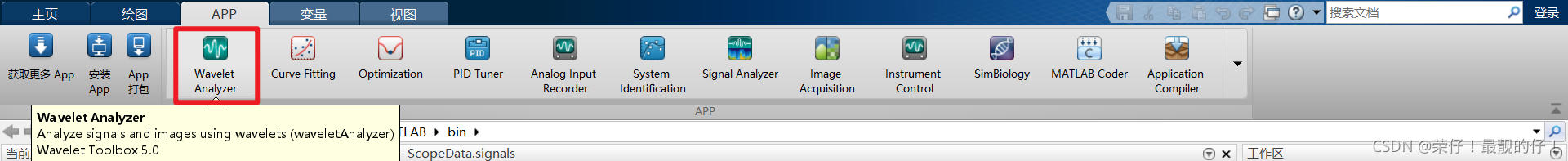

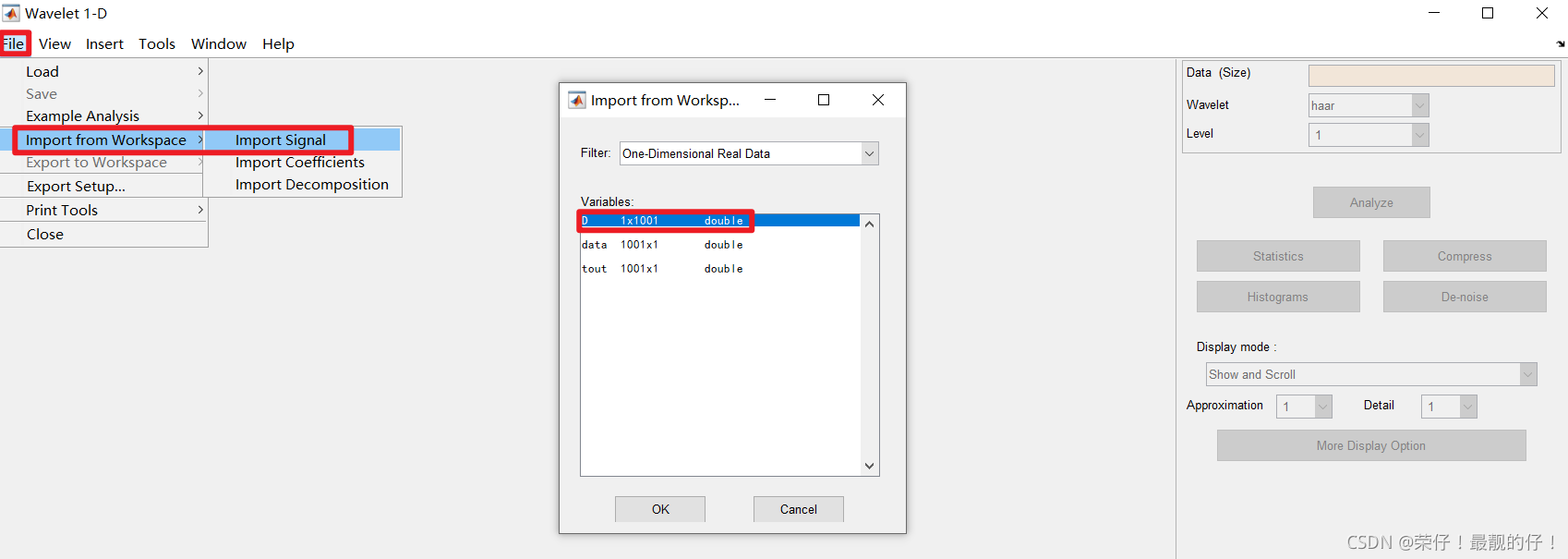

依次點擊下圖所示按鈕：

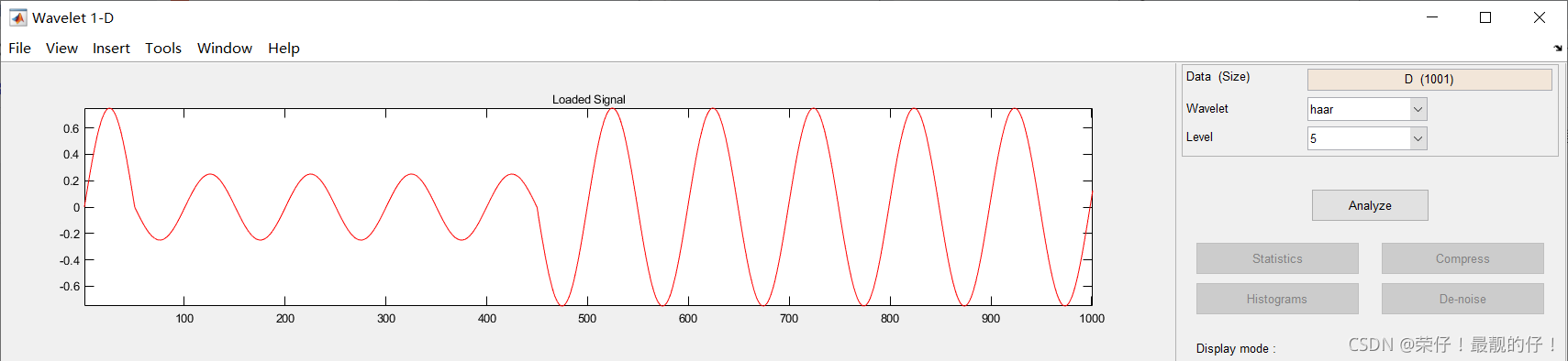

至此，該問題就解決了：
