前 言
本文主要介紹HLS案例的使用說明，適用開發環境：Windows 7/10 64bit、Xilinx Vivado 2017.4、Xilinx Vivado HLS 2017.4、Xilinx SDK 2017.4，
Xilinx Vivado HLS（High-Level Synthesis，高層次綜合）工具支持將C、C++等語言轉化成硬體描述語言，同時支持基于OpenCL等框架對Xilinx可編程邏輯器件進行開發，可加速演算法開發的行程，縮短產品上市時間，
本次案例用到的是創龍科技的TLZ7x-EasyEVM-S開發板，它是一款基于Xilinx Zynq-7000系列XC7Z010/XC7Z020高性能低功耗處理器設計的異構多核SoC評估板，處理器集成PS端雙核ARM Cortex-A9 + PL端Artix-7架構28nm可編程邏輯資源，評估板由核心板和評估底板組成，核心板經過專業的PCB Layout和高低溫測驗驗證，穩定可靠，可滿足各種工業應用環境，

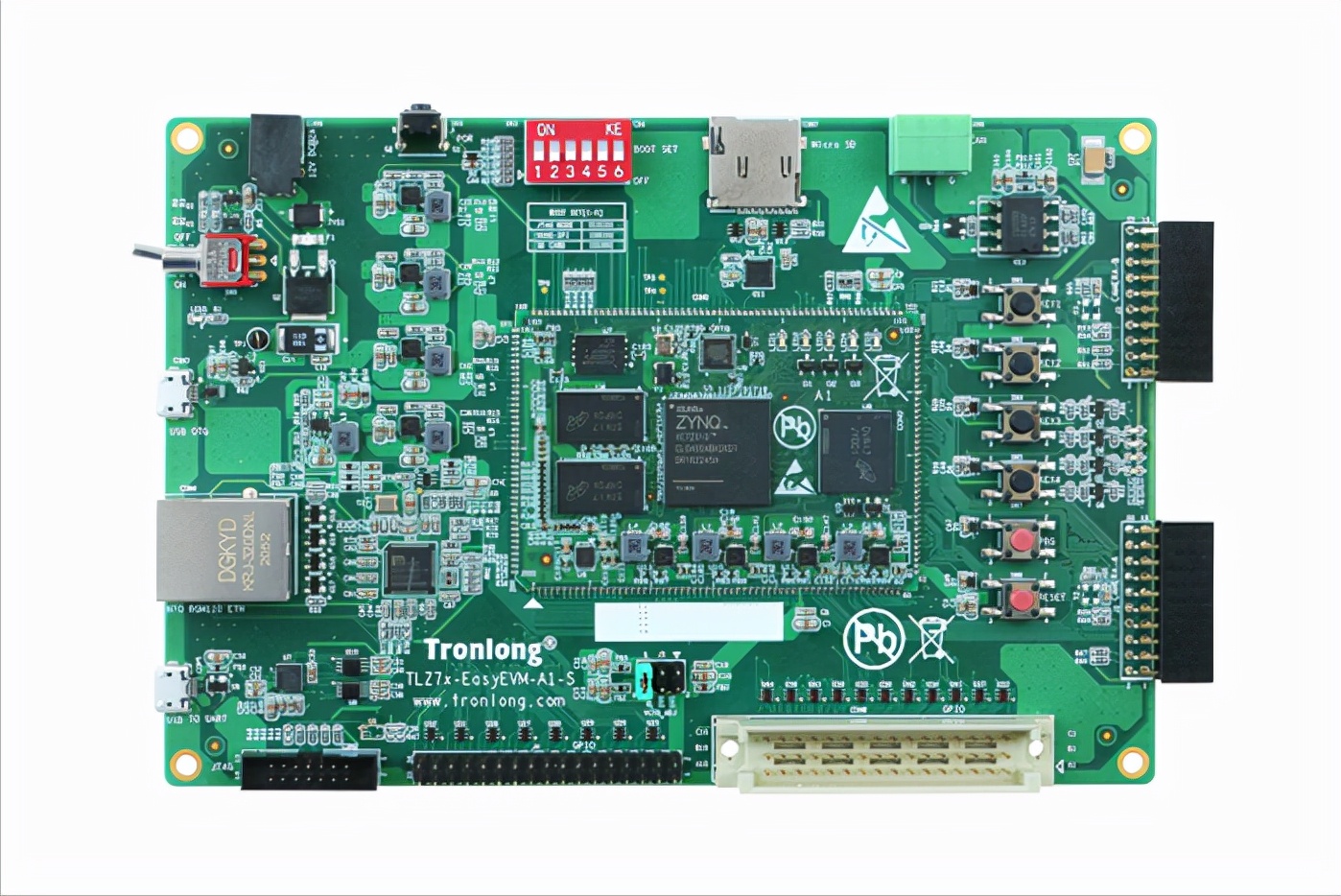

TLZ7x-EasyEVM-S評估板
TLZ7x-EasyEVM-S評估板評估板介面資源豐富，引出千兆網口、雙路CAMERA、USB、Micro SD、CAN、UART等介面，支持LCD顯示拓展及Qt圖形界面開發，方便快速進行產品方案評估與技術預研，
led_flash案例
案例功能：控制評估底板LED2每隔0.5s將狀態翻轉一次，
HLS工程說明
- 時鐘

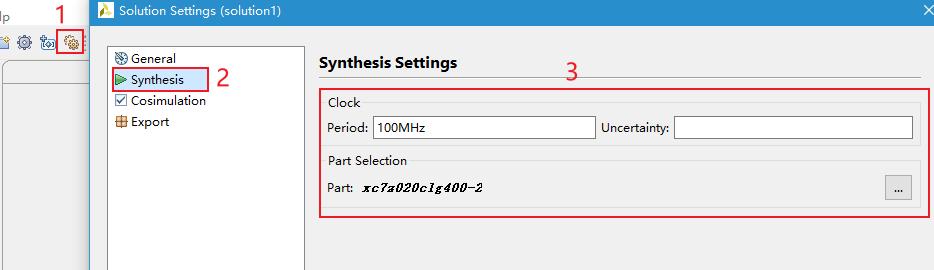

HLS工程配置的時鐘為100MHz，案例將該時鐘用于計算0.5s間隔時間進行LED2亮滅狀態控制，生成的IP核亦需接入該時鐘，如需修改時鐘頻率，請打開HLS工程后點擊，在彈出的界面中的Synthesis欄目進行修改，
圖 26
- 頂層函式

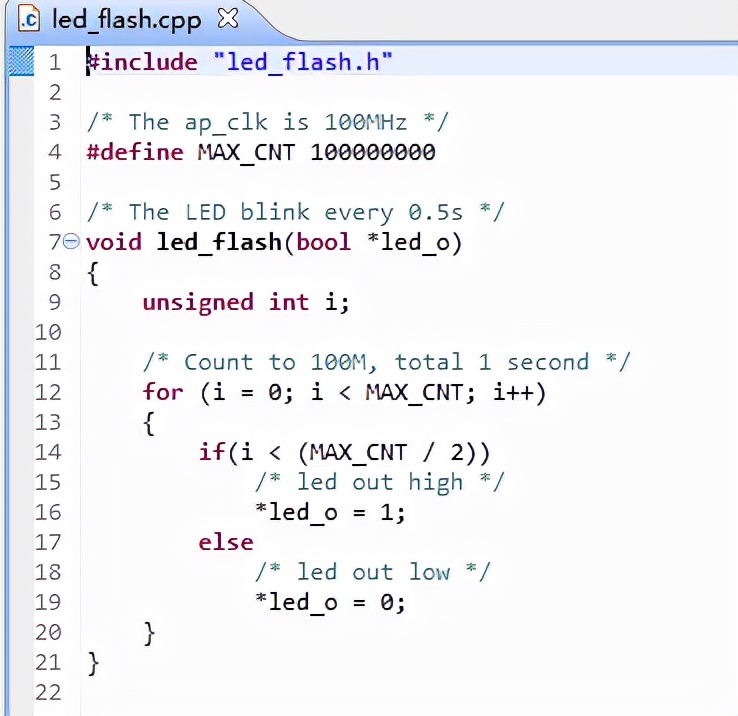

案例頂層函式為led_flash.cpp中的led_flash()，
圖 27

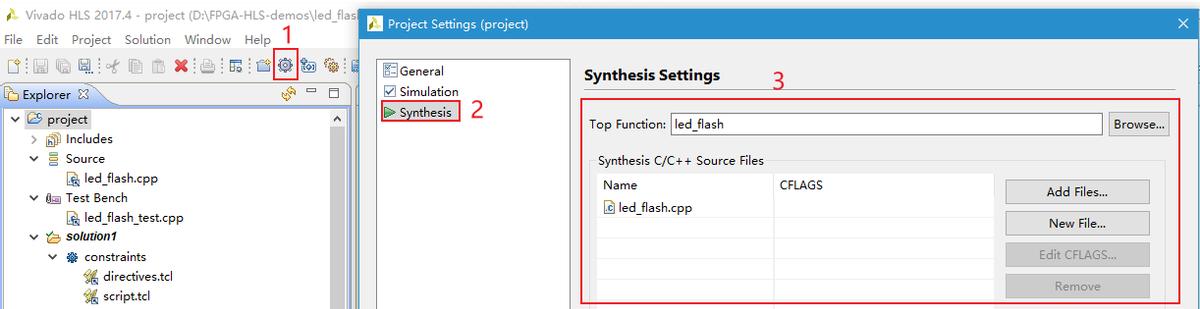

點擊然后，可在彈出的界面中的Synthesis欄目查看或設定頂層函式，
圖 28
該函式控制評估底板LED2每隔0.5s將狀態翻轉一次，工程設定的時鐘為100MHz（周期10ns），在for回圈里計數值為100000000，用時為10ns x 100000000 = 1s，
編譯與仿真

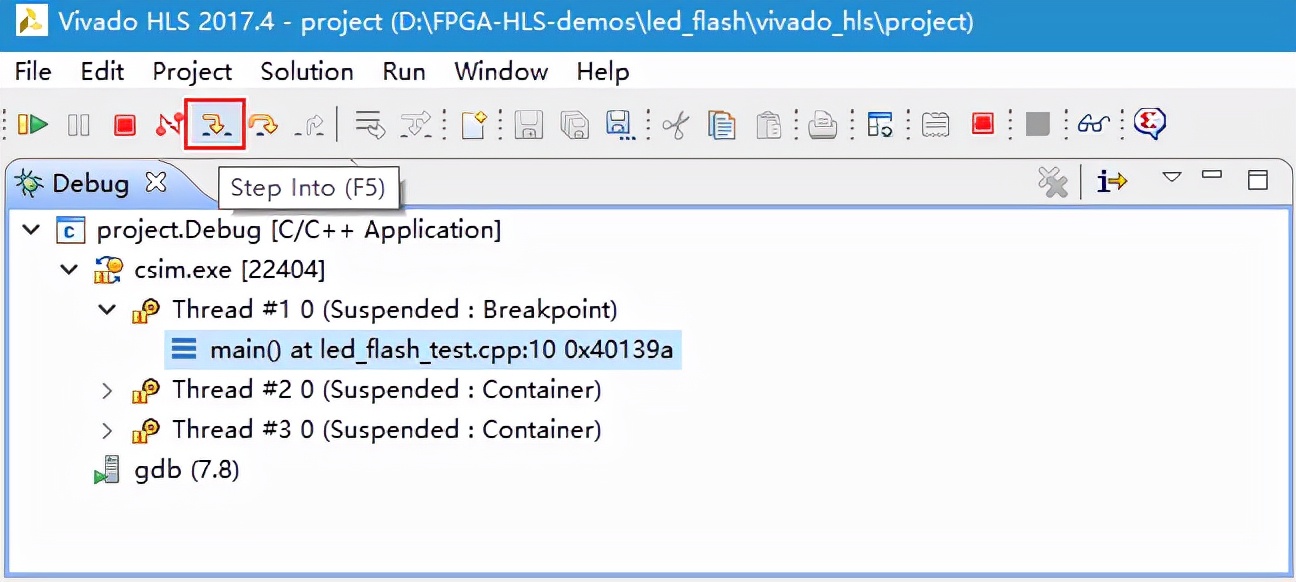

請參考本檔案HLS開發流程說明章節，進行編譯，編譯完成后，進入仿真界面點擊后進行單步運行，進入led_flash()函式，
圖 29

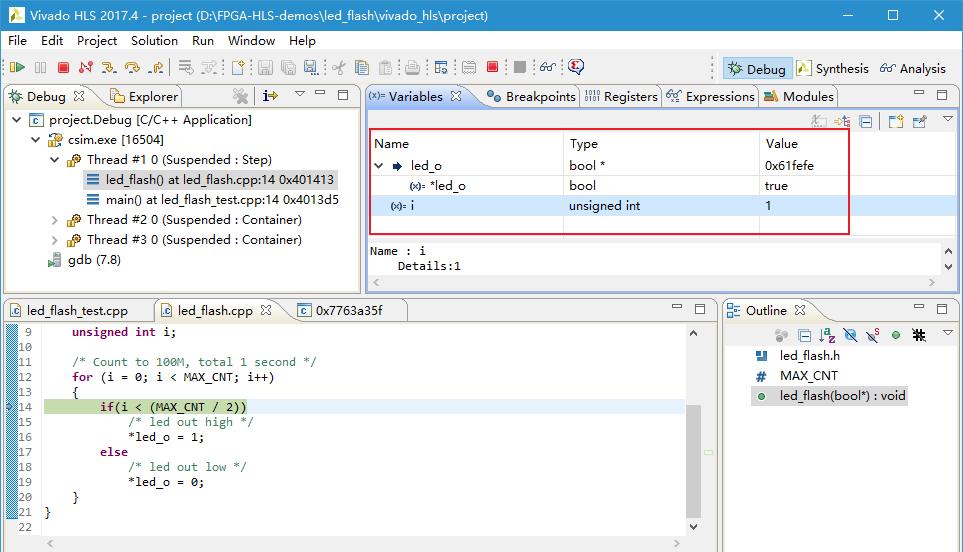

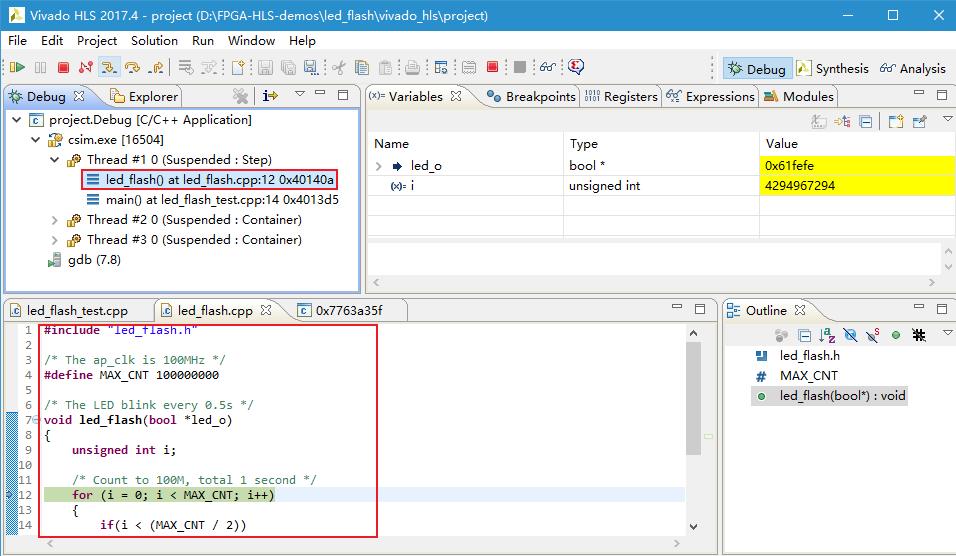

繼續點擊后進入for回圈，當i < 50000000時，*led_o等于1(true)，
圖 31

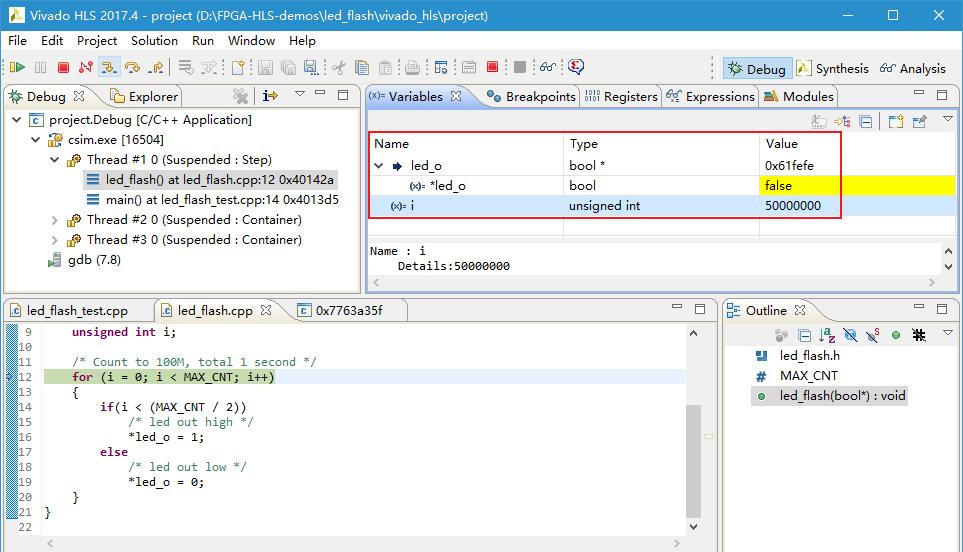

點擊后全速運行或修改i的值為50000000，當i ≥ 50000000時，*led_o等于0(false)，
圖 32
IP核測驗
請參考本檔案HLS開發流程說明章節，完成IP核測驗前的準備作業，

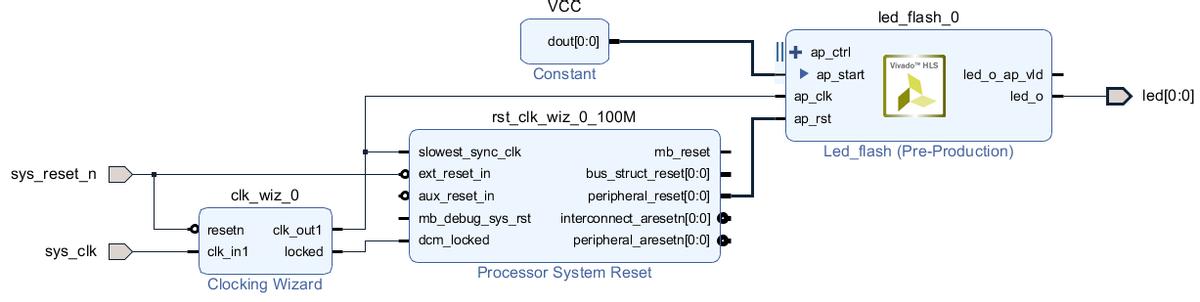

HLS工程生成的IP核為led_flash_0，
圖 33
加載PL端.bit格式可執行檔案，即可看到評估底板的LED2進行閃爍，
key_led_demo案例
案例功能：通過按鍵KEY2控制評估底板的LED2狀態，
HLS工程說明
- 時鐘
HLS工程配置的時鐘為100MHz，案例通過按鍵KEY2控制評估底板的LED2狀態，實際沒有使用該時鐘，如需修改時鐘頻率，請打開HLS工程后點擊
，在彈出的界面中的Synthesis欄目進行修改，
圖 34
- 頂層函式

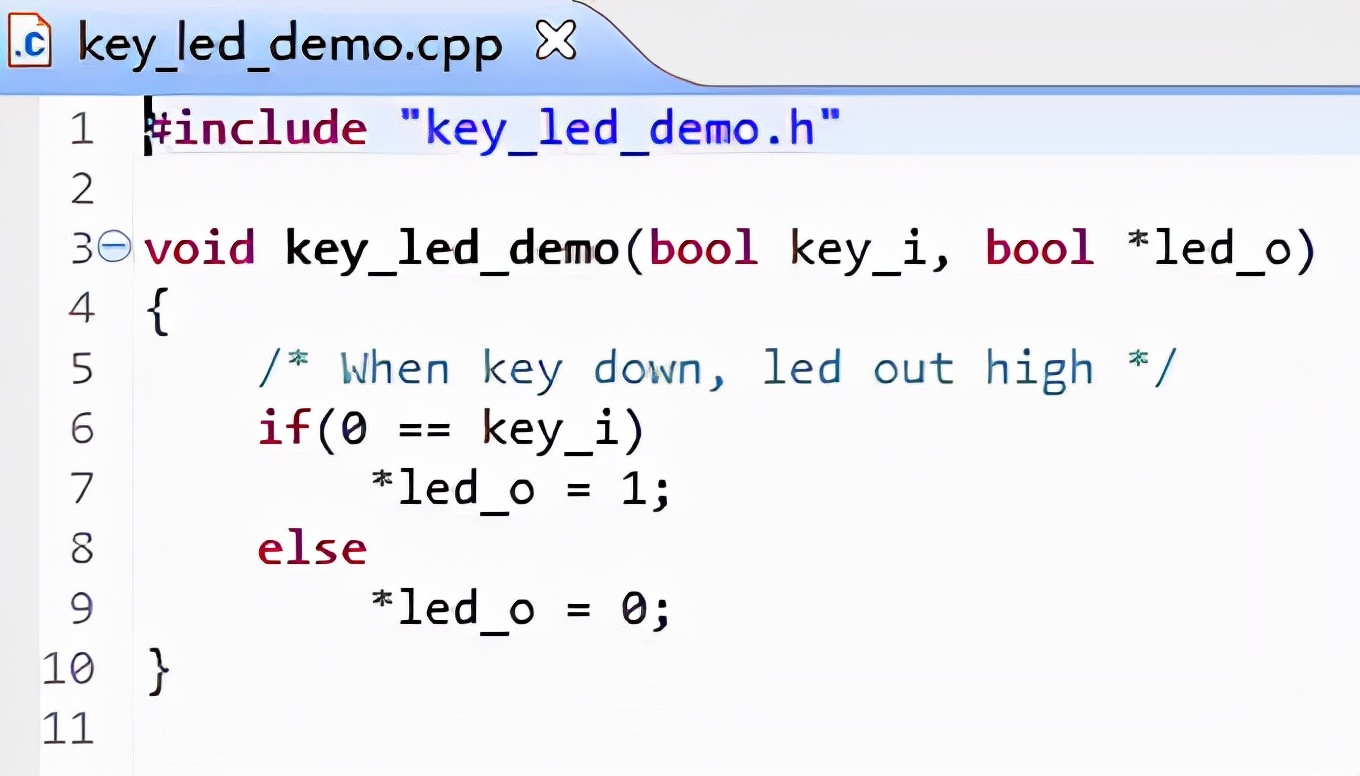

案例頂層函式為key_led_demo.cpp中的key_led_demo()，
圖 35

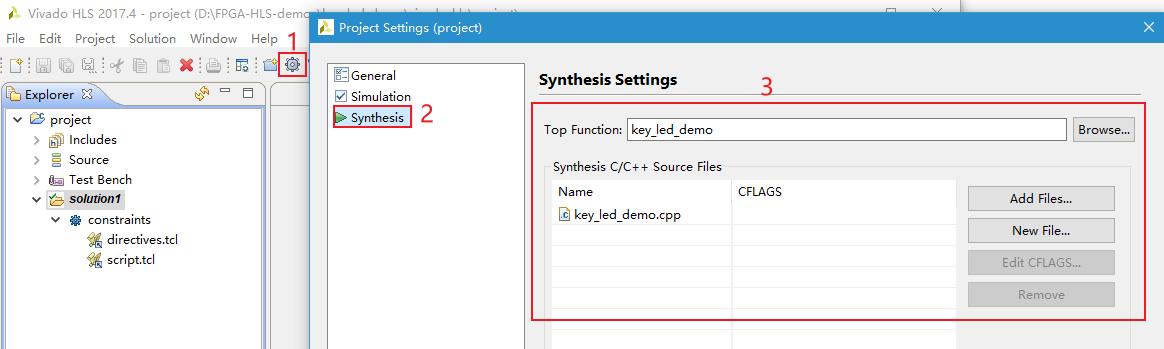

點擊后，可在彈出的界面中的Synthesis欄目查看或設定頂層函式，
圖 36
按鍵所對應的IO默認是上拉、高電平，按下按鍵時，key_i為0；松開按鍵時，key_i為1，
普通標量型別引數對應IP核的輸入介面，如key_i作為輸入，指標型別引數可作為輸入輸出，如*led_o作為輸出，
圖 37
編譯與仿真

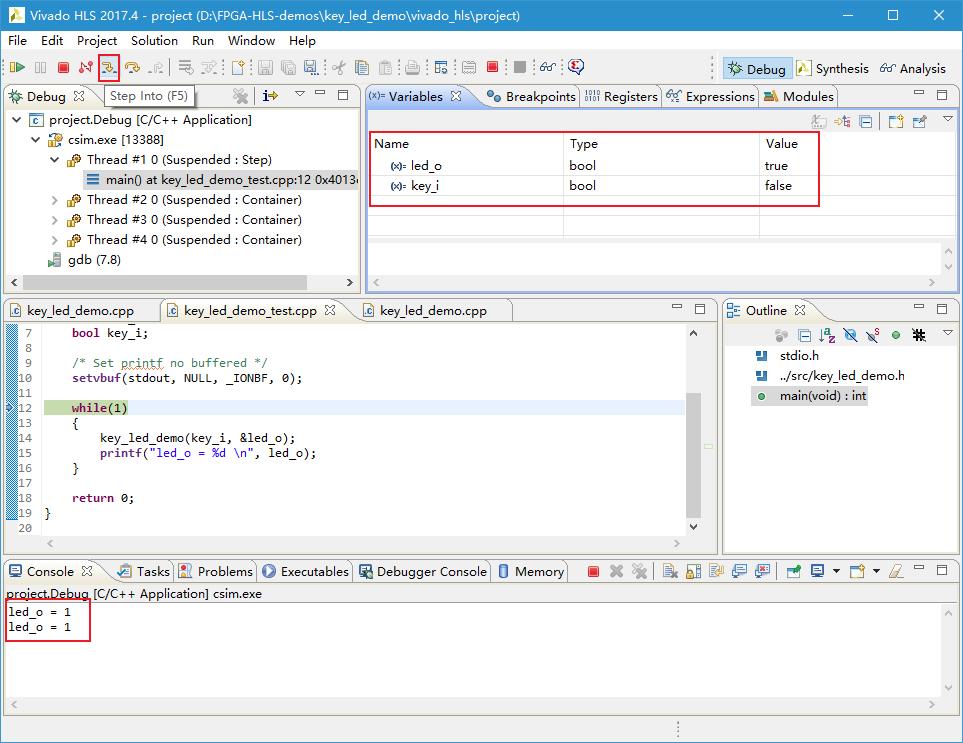

請參考本檔案HLS開發流程說明章節，進行編譯，編譯完成后，進入仿真界面點擊后進行單步運行，可看到Console視窗列印led_o的值，由于key_i默認值為0，因此led_o的值為1，
圖 38

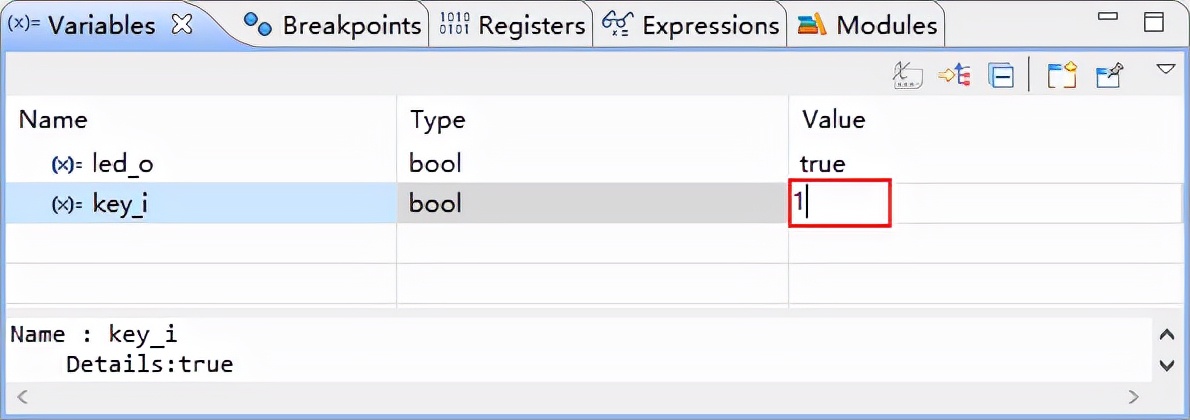

修改key_i的值為1，并繼續點擊進行單步運行，
圖 39

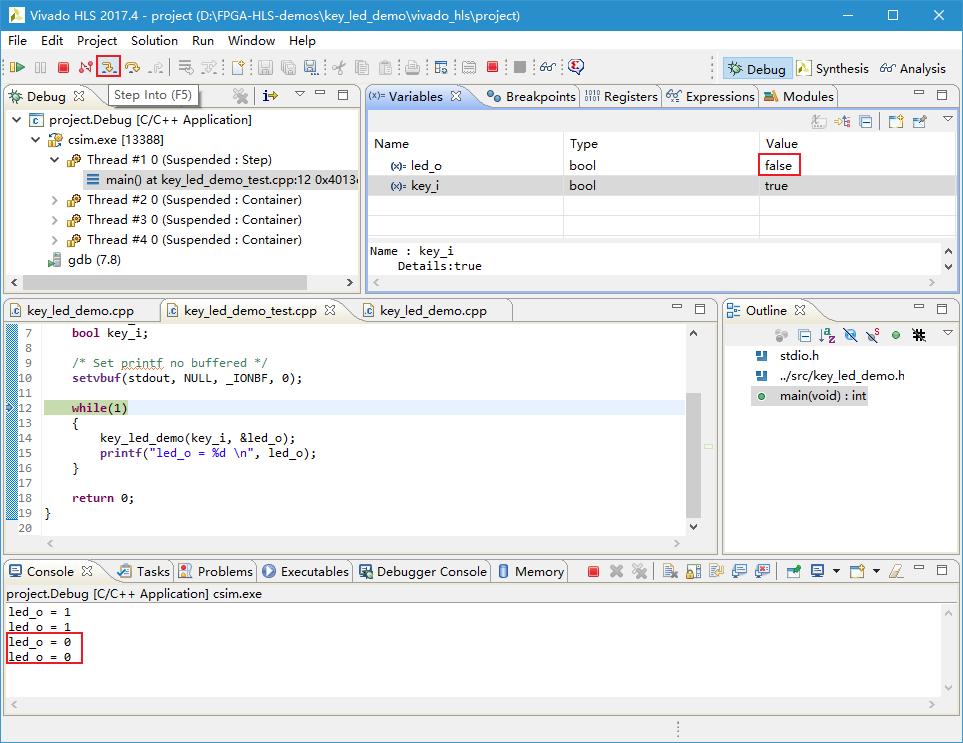

此時可看到led_o的值為0，
圖 40
IP核測驗
請參考本檔案HLS開發流程說明章節，完成IP核測驗前的準備作業，
HLS工程生成的IP核為key_led_demo_0，

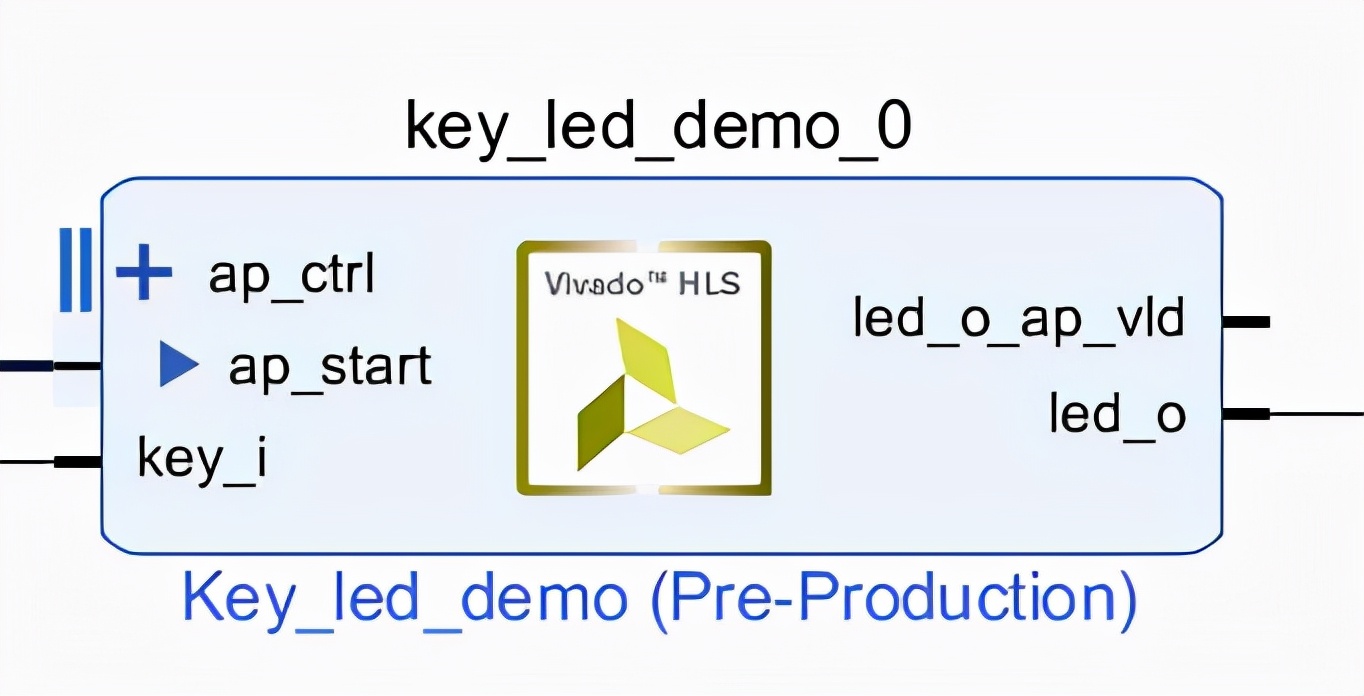

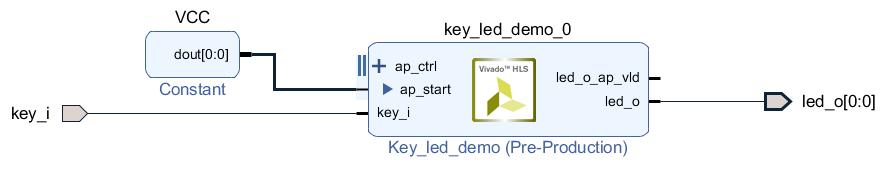

圖 41
加載PL端.bit格式可執行檔案，按下KEY2則LED2點亮，松開KEY2則LED2熄滅，
