肖特基二極管SBT40100VDC正向壓降與溫度變化有什么關系？正向壓降與溫升呈線性關系，當肖特基二極管SBT40100VDC的正向壓降變小時，管溫必然升高，

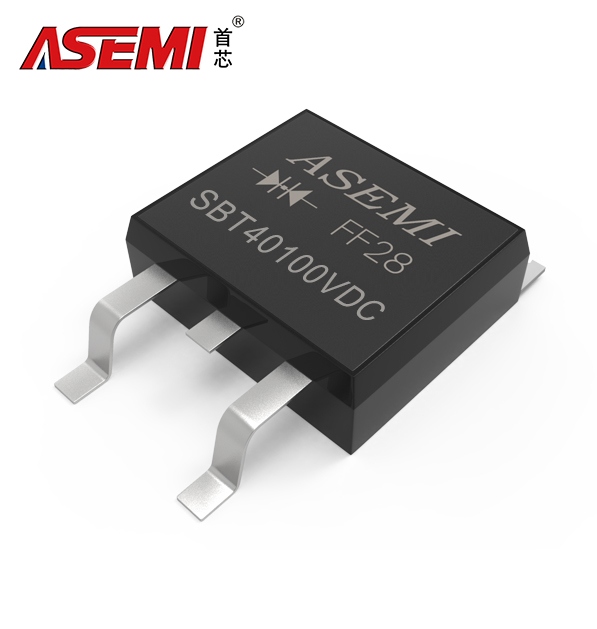

SBT40100VDC引數描述
型號：SBT40100VDC
封裝：TO-263
特性：低壓降肖特基二極管
電性引數：40A，100V
正向電流(Io)：40A
芯片個數：2
正向電壓(VF)：0.54V
芯片尺寸：120MIL
浪涌電流Ifsm：300A
漏電流(Ir)：10uA
作業溫度：-65~+150℃
引線數量：3
我們知道，對于肖特基二極管來說，一個非常重要的性能指標是正向壓降值（即VF值），正是因為SBT40100VDC具有很低的正向壓降值，所以在輸出功率一定的情況下，功率損耗比普通二極管低，那么影響SBT40100VDC正向壓降的變數有哪些呢？除了芯片性能和工藝技術，溫升變化也是一個非常重要的方面，
肖特基二極管SBT40100VDC的正向壓降與溫度成反比
SBT40100VDC作為半導體功率器件，在實際電路應用中難免會發熱，作業溫度逐漸升高，那么這會影響肖特基二極管正向壓降的變化嗎？答案是肯定的，通過SBT40100VDC的規格書可以看出，常溫25°作業條件下壓降值為0.54V，溫升達到125°時壓降值為0.48V，其正向壓降值隨著溫度的逐漸升高而逐漸減小，由此我們可以得出一個結論：肖特基二極管SBT40100VDC正向壓降的大小與溫度成反比，即溫度逐漸升高，壓降逐漸減小，
雖然肖特基二極管SBT40100VDC的正向壓降隨著溫度的升高而降低是好的，但漏電流也會增加，漏電流放大會影響功率器件的整體效率，因此在工程設計時需要充分考慮電路轉換率和散熱措施，
以上就是關于ASEMI肖特基二極管SBT40100VDC正向壓降溫度系數的詳細介紹，ASEMI產品廣泛應用于：開關電源、LED照明、集成電路、移動通訊、計算機、工業自動化控制設備、汽車電子以及液晶電視、IoT、智能家居、醫療儀器、 電磁爐等大小家電，
