此設計是一個信號源，具備以下幾個簡單的功能：
1.輸出功率可調。
2.25~6000MHz頻率輸出。
3.輸出音頻范圍AM。
4.輸出音頻范圍FM。
5.具備掃頻功能。
以上是專案中的幾個功能，未能詳述描寫，還望多多見諒。
下面介紹一下主要器件之一的HMC833，手冊里面有的資料，這里就不再啰嗦了，希望多跟大家交流和分享一些干貨。
硬體設計：
1.官網手冊資料：https://www.analog.com/cn/products/hmc833.html#product-overview
2.有了官網資料，原理和PCB設計就事半功倍了，純粹的硬體愛好者開發HMC833完全可以參考datasheet布局，這樣不僅可以避免一些錯誤，也能提高板子的性能。記得做好屏蔽，保護好你的高頻信號，多打過孔和加入屏蔽罩。
3.對于板子的材料也很重要，特別是在高頻部分（3GHz以上），一般的剛性PCB像FR4材質就很難滿足高頻時候功率不衰減，另外有條件可以使用撓性覆銅板，對功率的提升有明顯效果。
軟體設計：
1.HMC833有兩種控制模式，一種是HMC mode:單一從機控制，另外一種是open mode：多（最多8個）從機控制。后者優勢在于多個HMC833使用的時候只要一組SPI總線即可，不用每個HMC833都使用一組SPI總線，節省ＩＯ
2.HMC833在開機時候，如果是使能狀態，發熱比較明顯，在6.4V電壓下，電流在0.3A左右。如果控制開機不使能HMC833和其VCO子系統，電流在0.1A左右，沒有發熱。在控制HMC833關閉的時候要注意控制順序，先關閉VCO子系統，再關閉HMC833的使能，開啟順序相反，先開啟HMC833的使能，再開啟VCO子系統，這個好理解，由于使用SPI控制的緣故。
3.HMC833是能也可以節省一個IO，采用軟體使能，節省了開關控制電路和一個IO引腳。
更多設計的細節可以加微信號：Science-Technology或者qq：2692377302交流

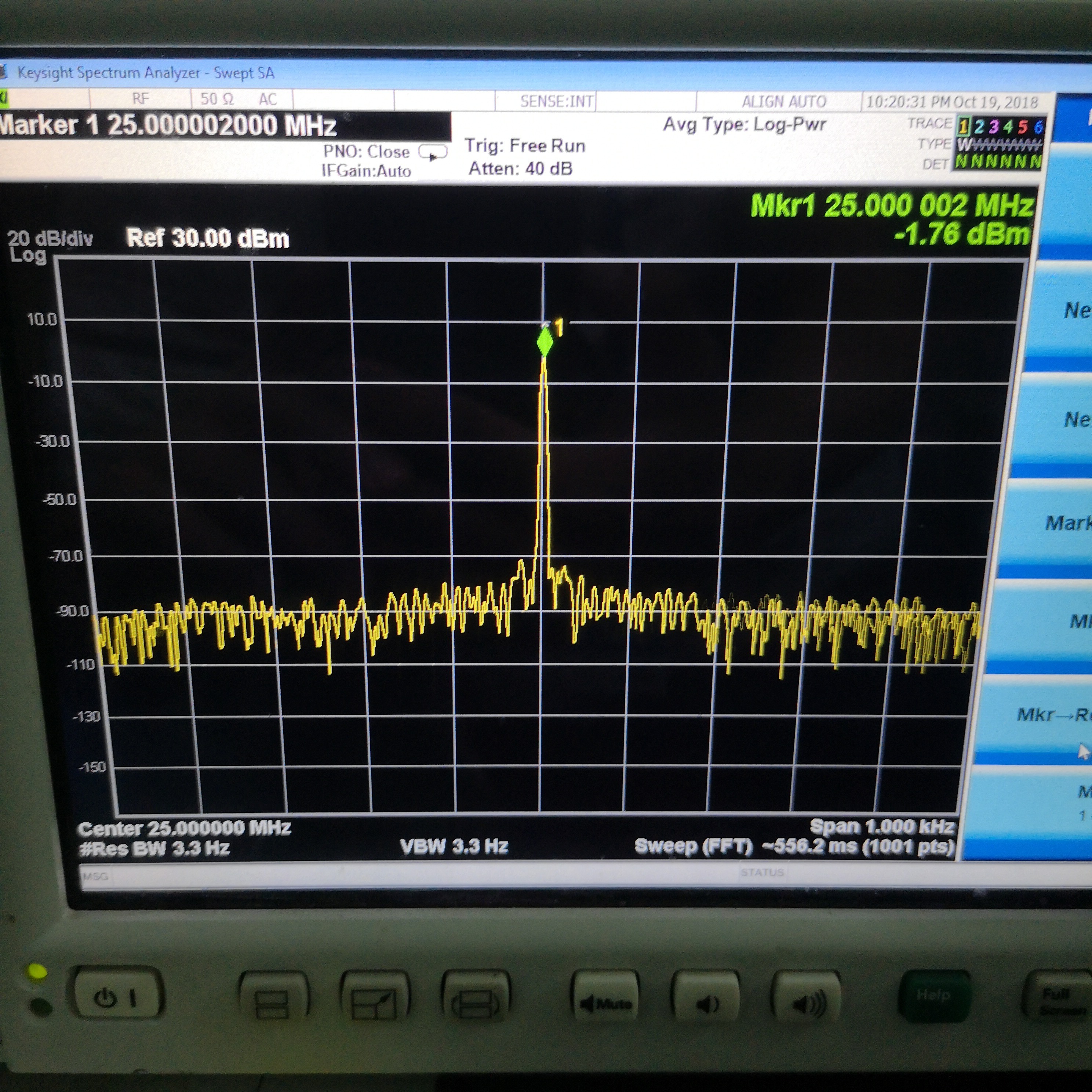

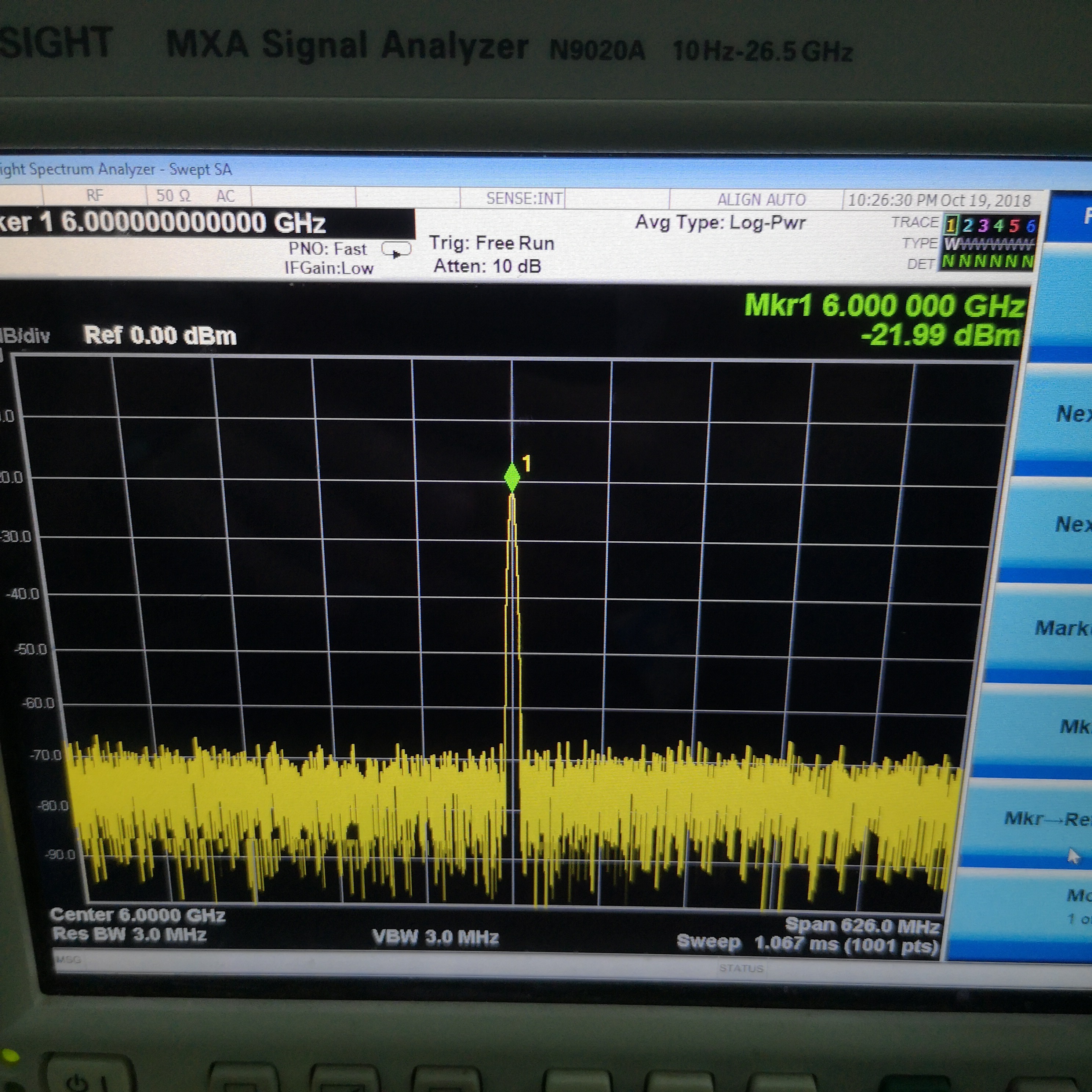

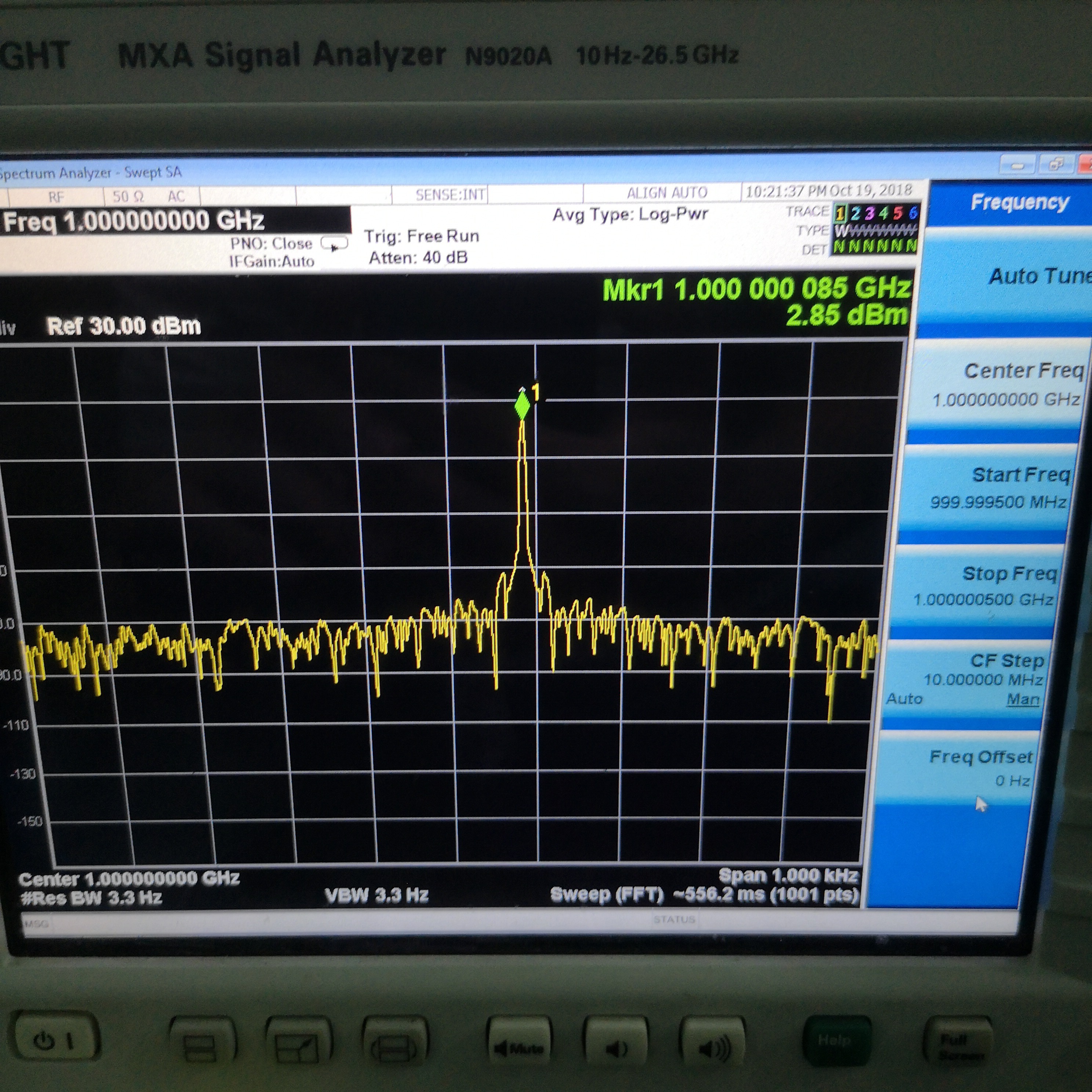

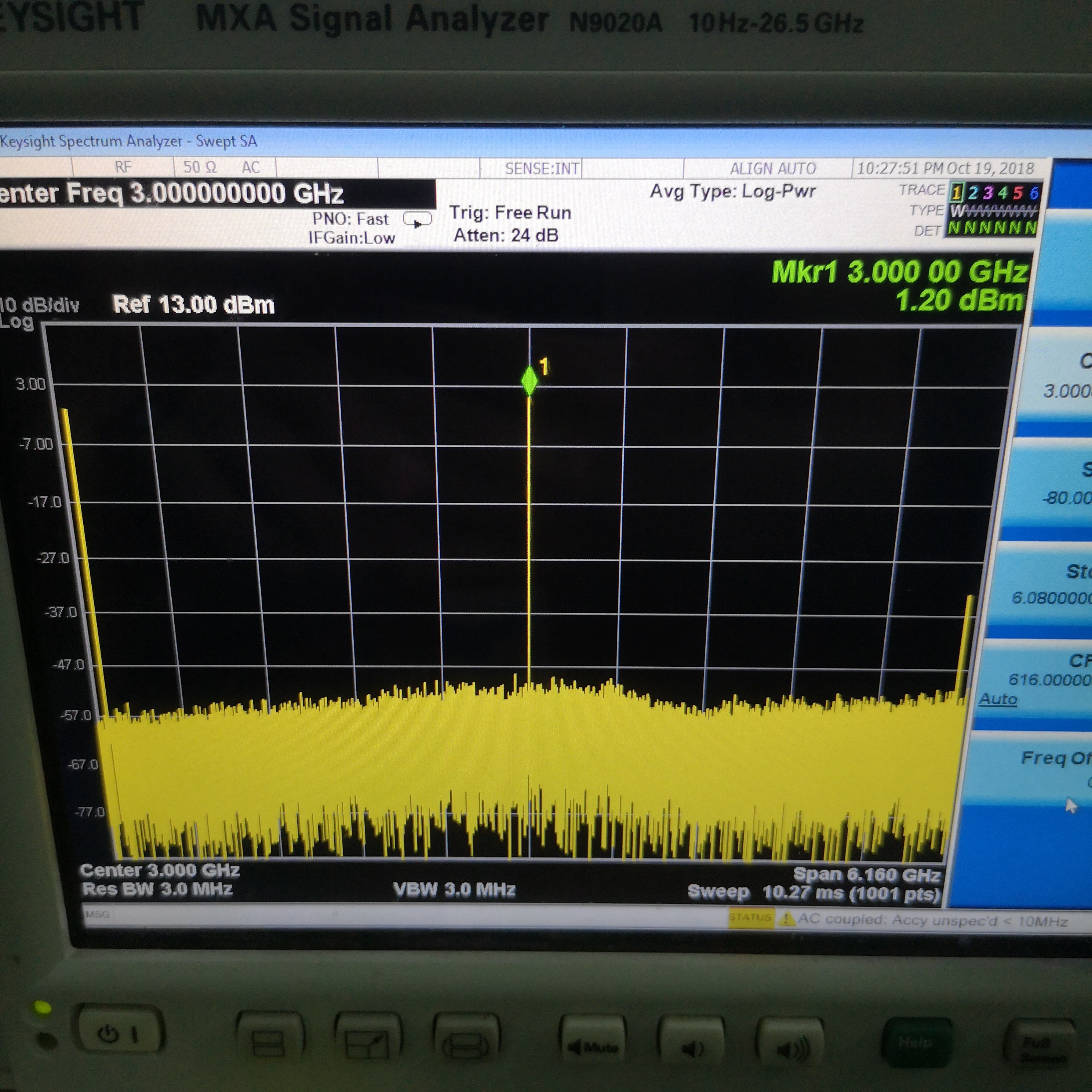

以下是在匆忙之中的測驗ＨＭＣ833的頻譜圖，請欣賞
uj5u.com熱心網友回復：
請問一下樓主，調節哪個暫存器的值可以調節HMC833芯片的輸出功率強度呢？我們公司用的是HMC821 和822,。uj5u.com熱心網友回復：
相噪不怎么樣呀看頻譜，你的參考是什么？uj5u.com熱心網友回復：
VCO_Reg 02h Biases 這個暫存器 手冊上59頁
