專案編號：mcuclub-108
設計簡介：
資料下載網址：www.mcuclub.cn
專案名：基于單片機的衣柜除濕照明系統
單片機：STC89C52
功能：
1、通過DHT11檢測衣柜中溫度和濕度，當溫度大于設定最大閾值，聲光報警；
2、當濕度大于設定最大閾值，聲光報警，風扇轉動，開始除濕；
3、通過人體紅外檢測是否有人打開衣柜，當有人打開衣柜，照明燈開啟；
4、通過按鍵切換界面，設定溫度最大值，濕度最大值；
5、通過顯示屏顯示溫度與濕度的當前值；
資料預覽

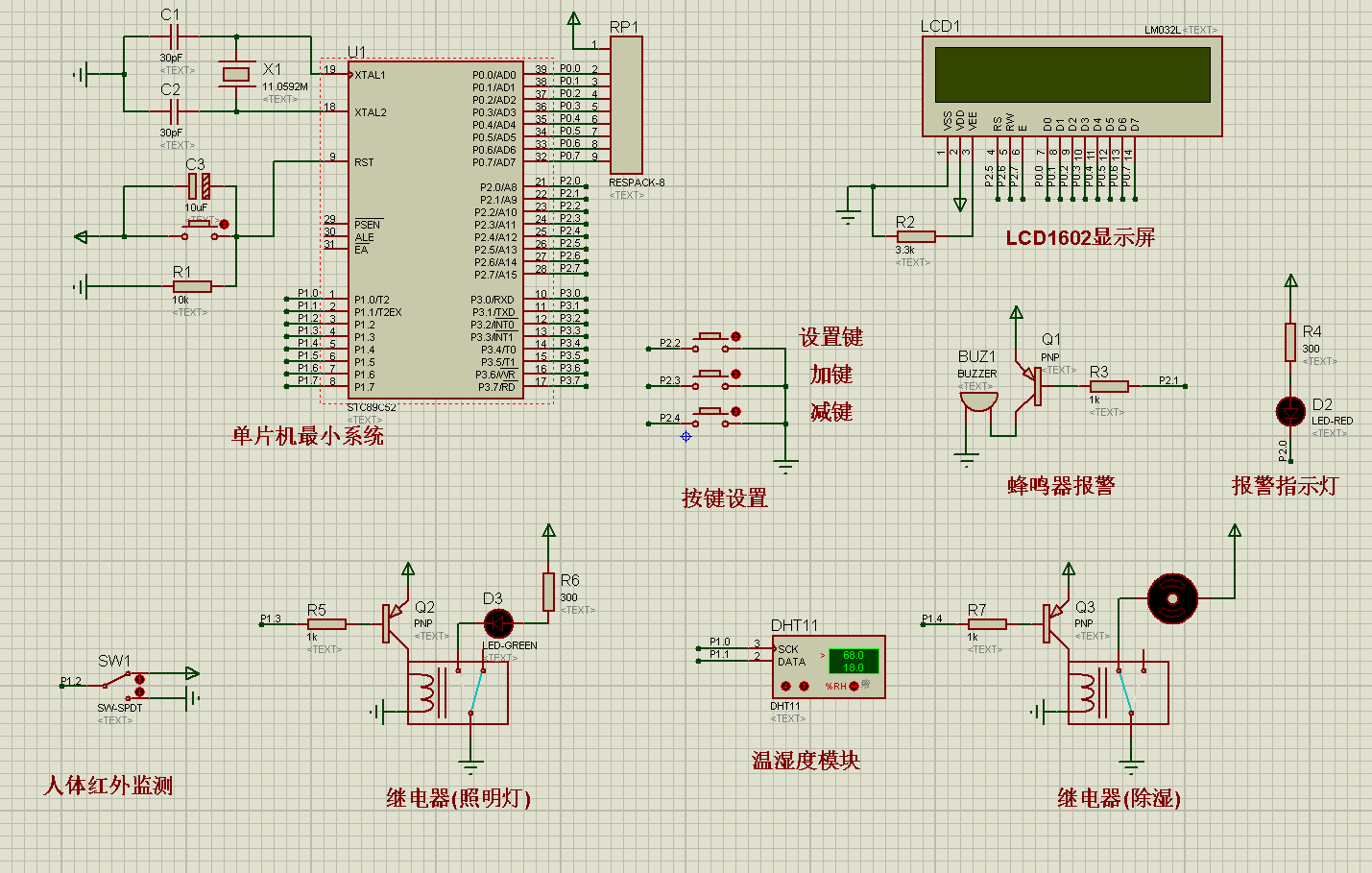

仿真圖：

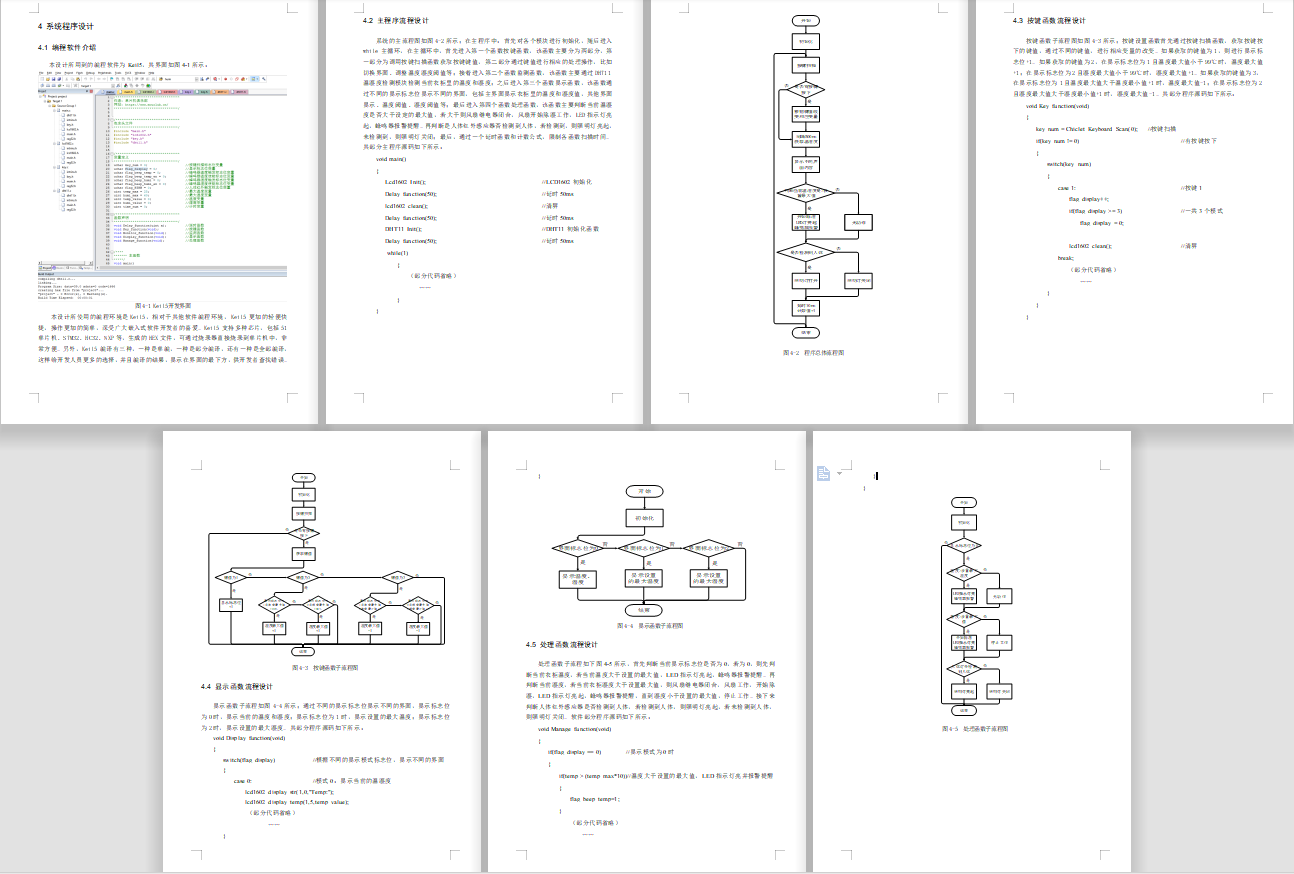

總體資料：

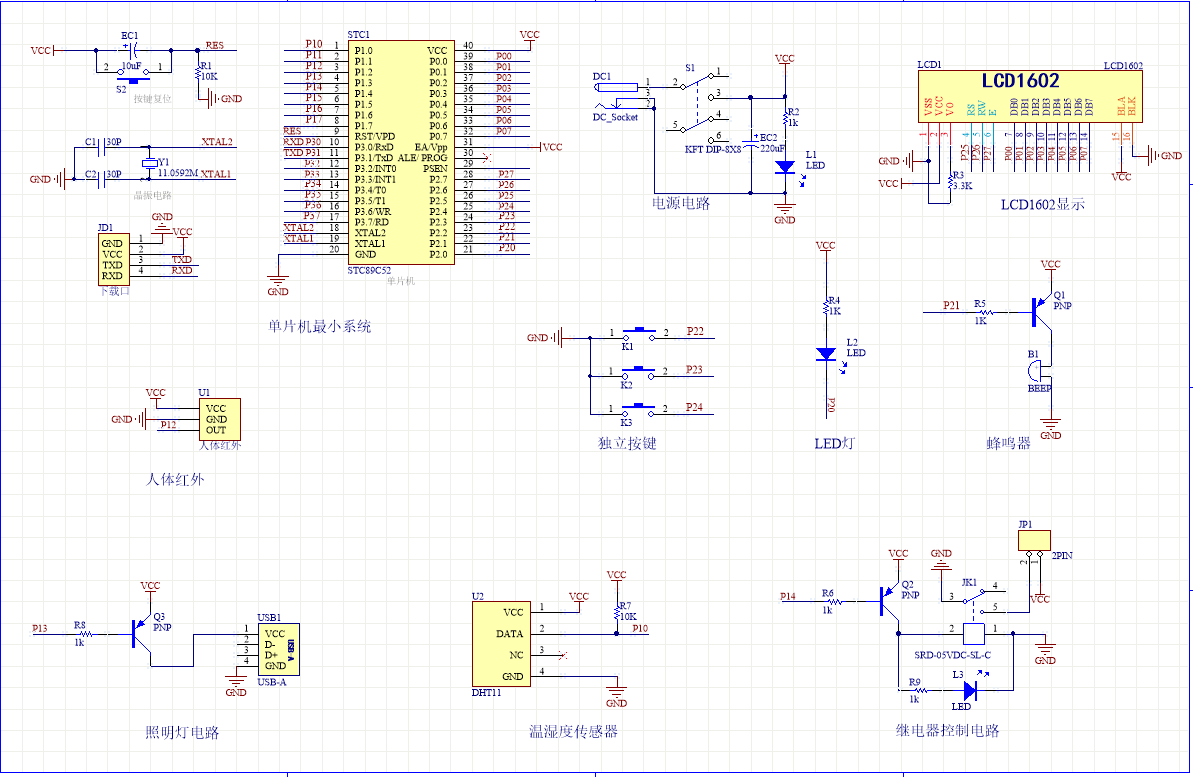

原理圖：
軟體設計流程：

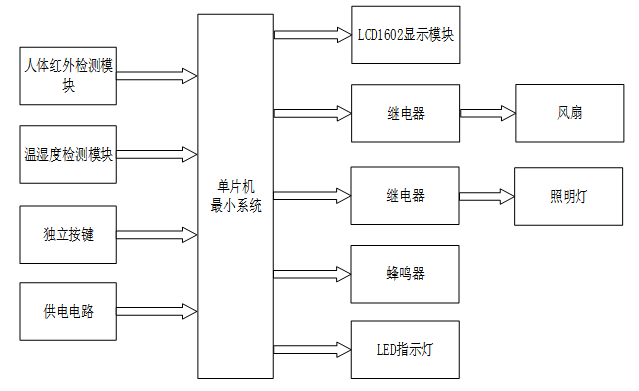

系統框圖：
本設計以STC89C52單片機為核心控制器，加上其他的模塊一起組成衣柜除濕照明整個系統，其中包含中控部分、輸入部分和輸出部分，中控部分采用了STC89C52單片機，其主要作用是獲取輸入部分資料，經過內部處理，控制輸出部分，輸入由四部分組成，第一部分是人體紅外檢測模塊，通過該模塊可檢測是否有人打開衣柜；第二部分是DHT11溫濕度檢測模塊，通過該模塊可檢測當前衣柜的溫度和濕度；第三部分是獨立按鍵，通過三個獨立按鍵切換界面、調整定溫度閾值和濕度閾值；第四部分是供電電路，給整個系統進行供電，輸出由五部分組成，第一部分是LCD1602顯示模塊, 通過該模塊可以顯示當前衣柜溫濕度、設定的溫濕度閾值等；第二部分是繼電器控制風扇，當衣柜里濕度大于設定的最大值，風扇繼電器閉合，控制風扇作業，給衣柜除濕；第三部分是繼電器控制照明燈，當人體紅外檢測模塊檢測到有人打開衣柜時，繼電器閉合，照明燈打開，當未檢測到人體時，繼電器斷開，照明燈關閉；第四部分是蜂鳴器，第五部分是LED指示燈，當衣柜里的溫濕度大于設定的最大值，進行聲光報警提醒，直到溫濕度小于設定的最大值，停止聲光報警，

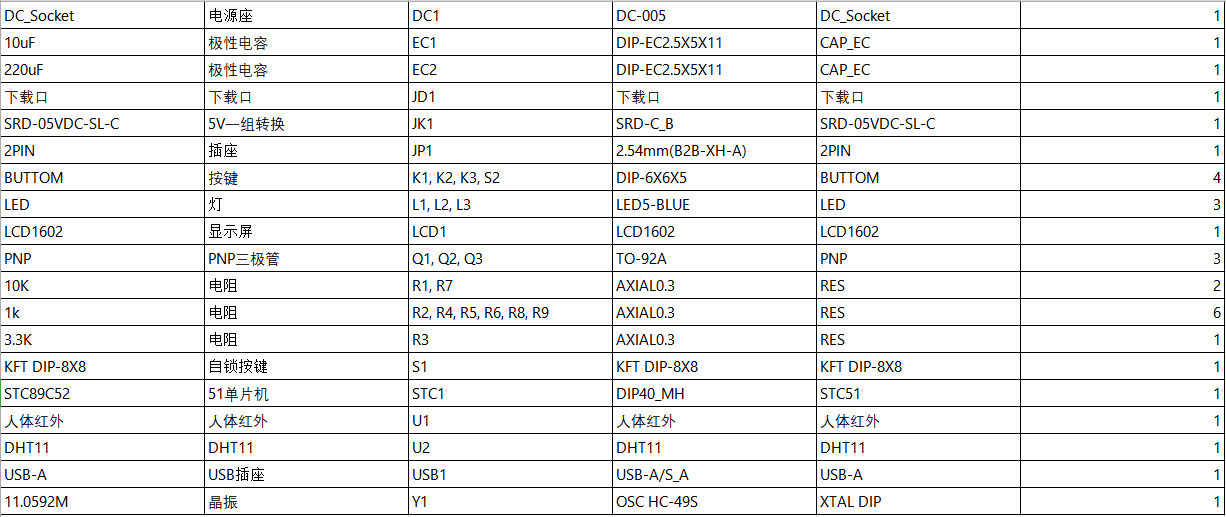

硬體清單：
