RocketMQ：NameServer路由管理原始碼分析

2021-11-14 13:21:14 其他

文章目錄

    • NameServer路由管理
      • 1.前言
      • 2.路由元資訊
      • 3.路由注冊
        • 3.1Broker路由注冊
        • 3.2NameServer處理路由注冊
        • 3.3路由洗掉
          • 3.3.1Broker例外關閉
          • 3.3.2Broker正常關閉
        • 3.4路由發現
        • 3.5總結

NameServer路由管理

1.前言

NameServer主要作用是為訊息消費者和訊息生產者提供關于主題Topic的路由資訊，那么NameServer需要存盤路由的基本資訊，還要管理Broker節點，包括路由注冊、路由洗掉等，

2.路由元資訊

路由元資訊主要由RouteInfoManager來進行管理，這個類在上一篇文章中已經介紹過，這里再做一下簡單的介紹，

private final static long BROKER_CHANNEL_EXPIRED_TIME = 1000 * 60 * 2;
private final ReadWriteLock lock = new ReentrantReadWriteLock();
private final HashMap<String/* topic */, List<QueueData>> topicQueueTable;
private final HashMap<String/* brokerName */, BrokerData> brokerAddrTable;
private final HashMap<String/* clusterName */, Set<String/* brokerName */>> clusterAddrTable;
private final HashMap<String/* brokerAddr */, BrokerLiveInfo> brokerLiveTable;
private final HashMap<String/* brokerAddr */, List<String>/* Filter Server */> filterServerTable;

BROKER_CHANNEL_EXPIRED_TIME：NameServer與Broker空閑連接時長，在2minNameServer之內沒有收到Broker的心跳包，則NameServer會關閉與該Broker的連接并洗掉Broker的路由資訊，

lock：讀寫鎖，用來保護以下用于存盤關鍵資訊的非執行緒安全容器HashMap，

topicQueueTable：Topic訊息佇列路由資訊，訊息發送時根據路由表進行負載均衡

brokerAddrTable：Broker基礎資訊，包括brokerName、所屬集群名稱、主備Broker地址

clusterAddrTable：Broker集群資訊，存盤集群中所有Broker名稱

brokerLiveTable：Broker狀態資訊，NameServer每次收到心跳包會對該表進行資訊維護，

filterServerTable：Broker上的FilterServer串列，用于類模式訊息過濾，

RocketMQ基于定于發布機制，一個Topic擁有多個訊息佇列，一個Broker為每一個主題創建4個讀佇列和4個寫佇列，多個Broker組成一個集群，集群由相同的多臺Broker組成Master-Slave架構，brokerId為0代表Master，大于0為Slave，BrokerLiveInfo中的lastUpdateTimestamp存盤上次收到Broker心跳包的時間，

3.路由注冊

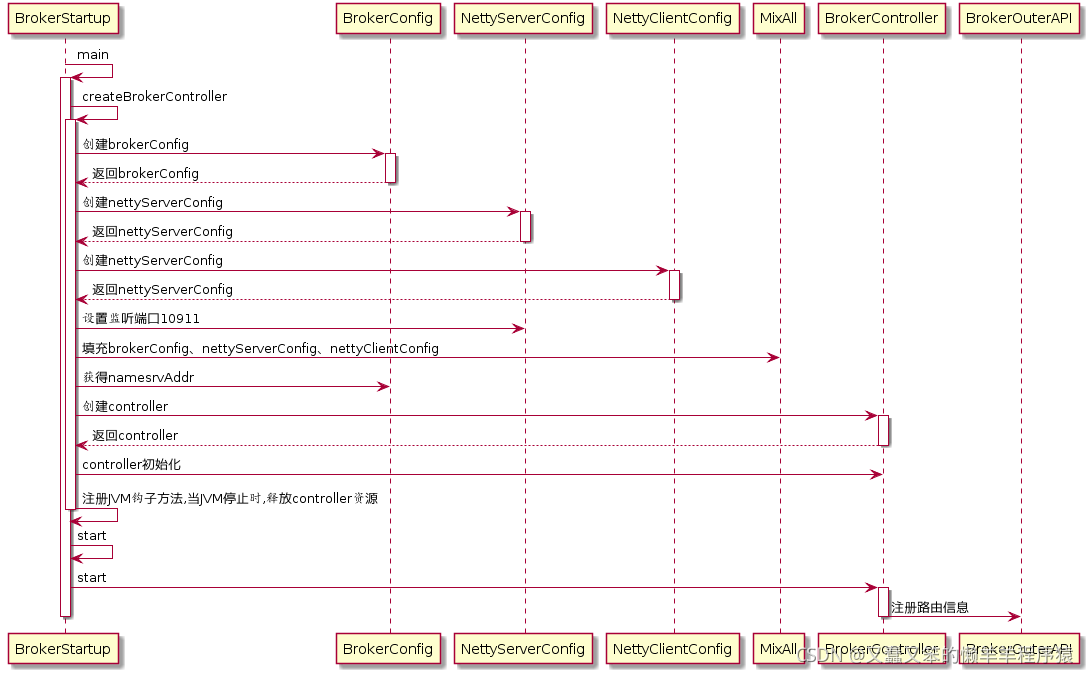

以下是路由注冊的時序圖：

在這里插入圖片描述

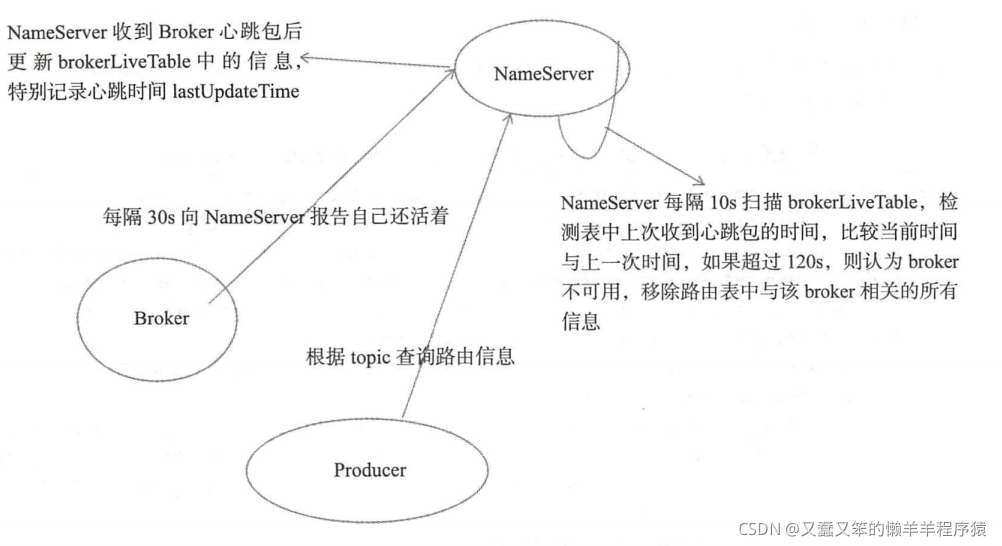

RocketMQ的路由注冊功能是通過Broker與NameServer的心跳機制實作的，Broker啟動時向NameServer集群發送心跳資訊，每隔30s向集群所有NameServer發送心跳包，NameServer接收到之后會對brokerLiveTable中的BrokerLiveInfo的lastUpdateTimeStamp屬性值進行更新，此外NameServer會每隔10s掃描brokerLiveTable，如果檢測到有Broker連續120s沒有發送心跳包，則NameServer將移除Broker的路由資訊同時關閉Socket連接，

原始碼

3.1Broker路由注冊

BrokerController#start

//...進行檢查

if (!messageStoreConfig.isEnableDLegerCommitLog()) {
        startProcessorByHa(messageStoreConfig.getBrokerRole());
        handleSlaveSynchronize(messageStoreConfig.getBrokerRole());
        //注冊Broker資訊
        this.registerBrokerAll(true, false, true);
    }

    //創建定時任務執行緒池
    this.scheduledExecutorService.scheduleAtFixedRate(new Runnable() {
        @Override
        public void run() {
            try {
                //每隔三十秒注冊Broker資訊
                BrokerController.this.registerBrokerAll(true, false, brokerConfig.isForceRegister());
            } catch (Throwable e) {
                log.error("registerBrokerAll Exception", e);
            }
        }
    }, 1000 * 10, Math.max(10000, Math.min(brokerConfig.getRegisterNameServerPeriod(), 60000)), TimeUnit.MILLISECONDS);

    if (this.brokerStatsManager != null) {
        this.brokerStatsManager.start();
    }

    if (this.brokerFastFailure != null) {
        this.brokerFastFailure.start();
    }
}

BrokerController#registerBrokerAll

if (forceRegister || needRegister(this.brokerConfig.getBrokerClusterName(),
    this.getBrokerAddr(),
    this.brokerConfig.getBrokerName(),
    this.brokerConfig.getBrokerId(),
    this.brokerConfig.getRegisterBrokerTimeoutMills())) {
    //開始注冊
    doRegisterBrokerAll(checkOrderConfig, oneway, topicConfigWrapper);
}

BrokerController#doRegisterBrokerAll

//進入brokerOuterAPI#registerBrokerAll
List<RegisterBrokerResult> registerBrokerResultList = this.brokerOuterAPI.registerBrokerAll(
    this.brokerConfig.getBrokerClusterName(),
    this.getBrokerAddr(),
    this.brokerConfig.getBrokerName(),
    this.brokerConfig.getBrokerId(),
    this.getHAServerAddr(),
    topicConfigWrapper,
    this.filterServerManager.buildNewFilterServerList(),
    oneway,
    this.brokerConfig.getRegisterBrokerTimeoutMills(),
    this.brokerConfig.isCompressedRegister());

BrokerOuterAPI#registerBrokerAll

final List<RegisterBrokerResult> registerBrokerResultList = new CopyOnWriteArrayList<>();
//獲取nameServer地址資訊
List<String> nameServerAddressList = this.remotingClient.getNameServerAddressList();
if (nameServerAddressList != null && nameServerAddressList.size() > 0) {
    //進行請求頭的封裝
    final RegisterBrokerRequestHeader requestHeader = new RegisterBrokerRequestHeader();
    requestHeader.setBrokerAddr(brokerAddr);
    requestHeader.setBrokerId(brokerId);
    requestHeader.setBrokerName(brokerName);
    requestHeader.setClusterName(clusterName);
    requestHeader.setHaServerAddr(haServerAddr);
    requestHeader.setCompressed(compressed);
	//封裝注冊請求體
    RegisterBrokerBody requestBody = new RegisterBrokerBody();
    requestBody.setTopicConfigSerializeWrapper(topicConfigWrapper);
    requestBody.setFilterServerList(filterServerList);
    final byte[] body = requestBody.encode(compressed);
    final int bodyCrc32 = UtilAll.crc32(body);
    requestHeader.setBodyCrc32(bodyCrc32);
    final CountDownLatch countDownLatch = new CountDownLatch(nameServerAddressList.size());
    //遍歷nameServer地址 --->  分別向各個nameServer注冊Broker
    for (final String namesrvAddr : nameServerAddressList) {
        brokerOuterExecutor.execute(new Runnable() {
            @Override
            public void run() {
                try {
                    //向nameServer注冊Broker并回傳注冊結果
                    RegisterBrokerResult result = registerBroker(namesrvAddr, oneway, timeoutMills, requestHeader, body);
                    if (result != null) {
                        registerBrokerResultList.add(result);
                    }

                    log.info("register broker[{}]to name server {} OK", brokerId, namesrvAddr);
                } catch (Exception e) {
                    log.warn("registerBroker Exception, {}", namesrvAddr, e);
                } finally {
                    countDownLatch.countDown();
                }
            }
        });
    }

    try {
        countDownLatch.await(timeoutMills, TimeUnit.MILLISECONDS);
    } catch (InterruptedException e) {
    }
}

return registerBrokerResultList;

BrokerOuterAPI#registerBroker

//如果是oneway發送 無需關注回傳結果 直接回傳null
if (oneway) {
    try {
        this.remotingClient.invokeOneway(namesrvAddr, request, timeoutMills);
    } catch (RemotingTooMuchRequestException e) {
        // Ignore
        log.error("RemotingTooMuchRequestException!!!");
    }
    return null;
}
//回傳遠程呼叫的回應結果
RemotingCommand response = this.remotingClient.invokeSync(namesrvAddr, request, timeoutMills);

3.2NameServer處理路由注冊

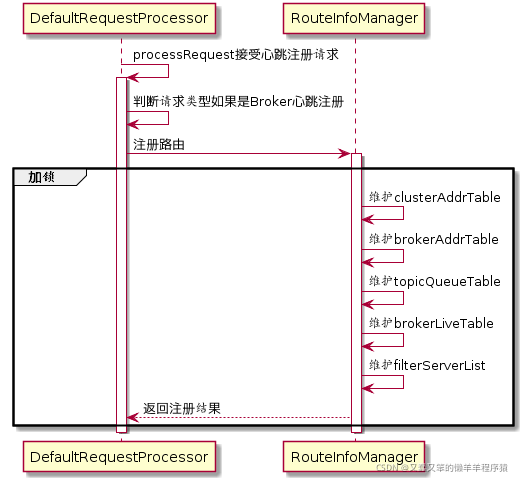

以下是NameServer處理路由注冊的時序圖：

在這里插入圖片描述

請求發送至NameServer，會由默認的網路處理決議類DefaultRequestProcessor進行處理決議，如果請求型別是REGISTER_BROKER則會將請求轉發至RouteInfoManager進行路由的注冊，

原始碼

DefaultRequestProcessor#processRequest

switch (request.getCode()) {
    case RequestCode.REGISTER_BROKER:
        Version brokerVersion = MQVersion.value2Version(request.getVersion());
        //高版本進入這個分支
        if (brokerVersion.ordinal() >= MQVersion.Version.V3_0_11.ordinal()) {
            return this.registerBrokerWithFilterServer(ctx, request);
        } else {
            return this.registerBroker(ctx, request);
        }
}

DefaultRequestProcessor#registerBrokerWithFilterServer

//轉發到NameServerController中的RouteInfoManager進行路由注冊
RegisterBrokerResult result = this.namesrvController.getRouteInfoManager().registerBroker(
    requestHeader.getClusterName(),
    requestHeader.getBrokerAddr(),
    requestHeader.getBrokerName(),
    requestHeader.getBrokerId(),
    requestHeader.getHaServerAddr(),
    registerBrokerBody.getTopicConfigSerializeWrapper(),
    registerBrokerBody.getFilterServerList(),
    ctx.channel());

RouteInfoManager#registerBroker

//加入寫鎖-保護HashTable執行緒安全
this.lock.writeLock().lockInterruptibly();
//維護clusterAddrTable
Set<String> brokerNames = this.clusterAddrTable.get(clusterName);
if (null == brokerNames) {
    brokerNames = new HashSet<String>();
    this.clusterAddrTable.put(clusterName, brokerNames);
}
brokerNames.add(brokerName);

//維護brokerAddrTable
//是否是第一次注冊 默認為false
boolean registerFirst = false;
BrokerData brokerData = this.brokerAddrTable.get(brokerName);
//如果在brokerAddrTable沒有該Broker資訊
if (null == brokerData) {
    //設定為第一次注冊
    registerFirst = true;
    //創建對應的BrokerData資訊
    brokerData = new BrokerData(clusterName, brokerName, new HashMap<Long, String>());
    this.brokerAddrTable.put(brokerName, brokerData);
}
//不是第一次注冊-對Broker資訊進行更新
Map<Long, String> brokerAddrsMap = brokerData.getBrokerAddrs();
//Switch slave to master: first remove <1, IP:PORT> in namesrv, then add <0, IP:PORT>
//The same IP:PORT must only have one record in brokerAddrTable
Iterator<Entry<Long, String>> it = brokerAddrsMap.entrySet().iterator();
while (it.hasNext()) {
    Entry<Long, String> item = it.next();
    if (null != brokerAddr && brokerAddr.equals(item.getValue()) && brokerId != item.getKey()) {
        it.remove();
    }
}

String oldAddr = brokerData.getBrokerAddrs().put(brokerId, brokerAddr);
registerFirst = registerFirst || (null == oldAddr);

//維護topicQueueTable
if (null != topicConfigWrapper
    && MixAll.MASTER_ID == brokerId) {
    if (this.isBrokerTopicConfigChanged(brokerAddr, topicConfigWrapper.getDataVersion())
        || registerFirst) {
        ConcurrentMap<String, TopicConfig> tcTable =
            topicConfigWrapper.getTopicConfigTable();
        if (tcTable != null) {
            for (Map.Entry<String, TopicConfig> entry : tcTable.entrySet()) {
                //具體細節在這個方法中
                this.createAndUpdateQueueData(brokerName, entry.getValue());
            }
        }
    }
}

//維護brokerLiveTable
BrokerLiveInfo prevBrokerLiveInfo = this.brokerLiveTable.put(brokerAddr,
    new BrokerLiveInfo(
        System.currentTimeMillis(),
        topicConfigWrapper.getDataVersion(),
        channel,
        haServerAddr));
if (null == prevBrokerLiveInfo) {
    log.info("new broker registered, {} HAServer: {}", brokerAddr, haServerAddr);
}

//維護filterServerTable
if (filterServerList != null) {
    if (filterServerList.isEmpty()) {
        this.filterServerTable.remove(brokerAddr);
    } else {
        this.filterServerTable.put(brokerAddr, filterServerList);
    }
}

if (MixAll.MASTER_ID != brokerId) {
    String masterAddr = brokerData.getBrokerAddrs().get(MixAll.MASTER_ID);
    if (masterAddr != null) {
        BrokerLiveInfo brokerLiveInfo = this.brokerLiveTable.get(masterAddr);
        if (brokerLiveInfo != null) {
            result.setHaServerAddr(brokerLiveInfo.getHaServerAddr());
            result.setMasterAddr(masterAddr);
        }
    }
}

RouteInfoManager#createAndUpdateQueueData

//創建并封裝新的佇列資訊
QueueData queueData = new QueueData();
//Broker名稱
queueData.setBrokerName(brokerName);
//讀寫佇列個數
queueData.setWriteQueueNums(topicConfig.getWriteQueueNums());
queueData.setReadQueueNums(topicConfig.getReadQueueNums());
//操作權限
queueData.setPerm(topicConfig.getPerm());
//同步復制還是異步復制的標識
queueData.setTopicSysFlag(topicConfig.getTopicSysFlag());

//根據Topic從topicQueueTable中獲取佇列集合
List<QueueData> queueDataList = this.topicQueueTable.get(topicConfig.getTopicName());
//如果沒有獲取到
if (null == queueDataList) {
    //創建并將新的queueData添加到集合中
    queueDataList = new LinkedList<QueueData>();
    queueDataList.add(queueData);
    //放入topicQueueTable
    this.topicQueueTable.put(topicConfig.getTopicName(), queueDataList);
    log.info("new topic registered, {} {}", topicConfig.getTopicName(), queueData);
}
//queueDataList不為空
else {
    boolean addNewOne = true;

    Iterator<QueueData> it = queueDataList.iterator();
    //對該主題已有佇列資訊進行遍歷
    while (it.hasNext()) {
        QueueData qd = it.next();
        //如果找到相同主題
        if (qd.getBrokerName().equals(brokerName)) {
            //已經存在
            if (qd.equals(queueData)) {
                addNewOne = false;
            } else {
                //進行更改-先洗掉后新增
                log.info("topic changed, {} OLD: {} NEW: {}", topicConfig.getTopicName(), qd,
                    queueData);
                it.remove();
            }
        }
    }
	//添加一個新的佇列資訊
    if (addNewOne) {
        queueDataList.add(queueData);
    }
}

3.3路由洗掉

NameServer會每隔10s掃描brokerLiveTable狀態表，如果BrokerLive的lastUpdateTimestamp的時間戳距當前時間超過120s，則認為Broker失效，移除該Broker，關閉與Broker連接，同時更新topicQueueTable、brokerAddrTable、brokerLiveTable、filterServerTable，

洗掉路由資訊的兩個觸發條件：

  • NameServer定期掃描brokerLiveTable檢測上次心跳包發送時間與當前系統的時間差，如果時間超過120s，則需要移除該Broker路由資訊

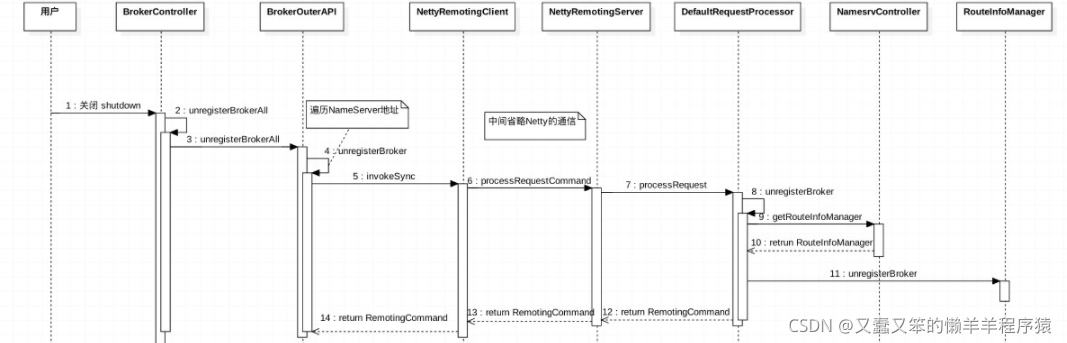

  • Broker正常關閉，執行unregisterBroker

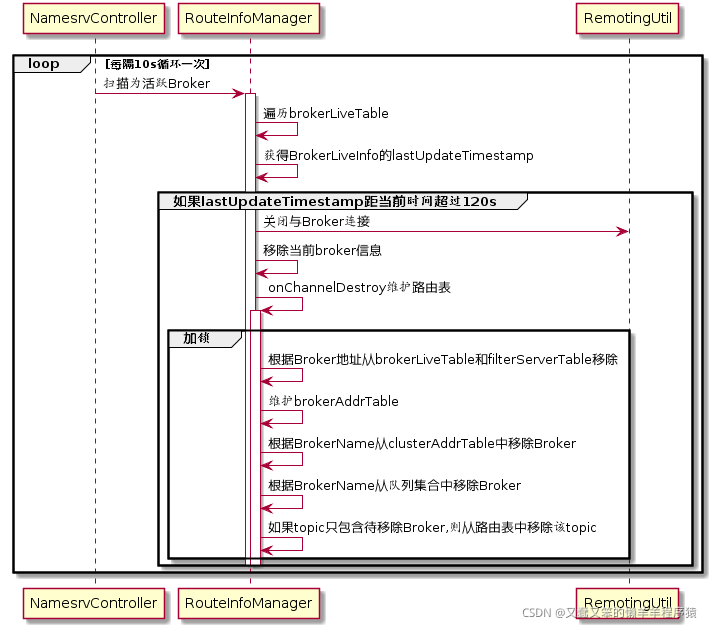

3.3.1Broker例外關閉

在這里插入圖片描述
在這里插入圖片描述

NamesrvController#initialize

//定時任務執行緒池--->每隔十秒掃描活躍狀態例外的Broker資訊
this.scheduledExecutorService.scheduleAtFixedRate(new Runnable() {
    /**
     * 對Not Active Broker 進行掃描
     */
    @Override
    public void run() {
        //在routeInfoManager中進行路由洗掉
        NamesrvController.this.routeInfoManager.scanNotActiveBroker();
    }
}, 5, 10, TimeUnit.SECONDS);

RouteInfoManager#scanNotActiveBroker

//遍歷brokerLiveTable 查看是否有broker狀態長時間沒有更新
Iterator<Entry<String, BrokerLiveInfo>> it = this.brokerLiveTable.entrySet().iterator();
//遍歷brokerLiveTable
while (it.hasNext()) {
    Entry<String, BrokerLiveInfo> next = it.next();
    long last = next.getValue().getLastUpdateTimestamp();
    //如果收到心跳包的時間間距超過120s
    if ((last + BROKER_CHANNEL_EXPIRED_TIME) < System.currentTimeMillis()) {
        //關閉連接
        RemotingUtil.closeChannel(next.getValue().getChannel());
        //移除broker
        it.remove();
        log.warn("The broker channel expired, {} {}ms", next.getKey(), BROKER_CHANNEL_EXPIRED_TIME);
        //維護路由表
        this.onChannelDestroy(next.getKey(), next.getValue().getChannel());
    }
}

RouteInfoManager#onChannelDestroy

//待洗掉的BrokerAddress
String brokerAddrFound = null;
if (channel != null) {
    try {
        try {
            //加入讀鎖
            this.lock.readLock().lockInterruptibly();
            Iterator<Entry<String, BrokerLiveInfo>> itBrokerLiveTable =
                this.brokerLiveTable.entrySet().iterator();
            //遍歷查找待洗掉的Broker
            while (itBrokerLiveTable.hasNext()) {
                Entry<String, BrokerLiveInfo> entry = itBrokerLiveTable.next();
                if (entry.getValue().getChannel() == channel) {
                    brokerAddrFound = entry.getKey();
                    break;
                }
            }
        } finally {
            //釋放鎖
            this.lock.readLock().unlock();
        }
    } catch (Exception e) {
        log.error("onChannelDestroy Exception", e);
    }
}

//加入寫鎖
//根據brokerAddrFound從brokerLiveTable和filterServerTable移除對應的Broker資訊
this.lock.writeLock().lockInterruptibly();
this.brokerLiveTable.remove(brokerAddrFound);
this.filterServerTable.remove(brokerAddrFound);

//維護brokerAddrTable
String brokerNameFound = null;
boolean removeBrokerName = false;
Iterator<Entry<String, BrokerData>> itBrokerAddrTable =
    this.brokerAddrTable.entrySet().iterator();
//遍歷brokerAddrTable
while (itBrokerAddrTable.hasNext() && (null == brokerNameFound)) {
    BrokerData brokerData = itBrokerAddrTable.next().getValue();
	//遍歷brokerAddress
    Iterator<Entry<Long, String>> it = brokerData.getBrokerAddrs().entrySet().iterator();
    while (it.hasNext()) {
        Entry<Long, String> entry = it.next();
        Long brokerId = entry.getKey();
        String brokerAddr = entry.getValue();
        //遍歷到匹配的broker
        if (brokerAddr.equals(brokerAddrFound)) {
            brokerNameFound = brokerData.getBrokerName();
            //根據broker地址移除broker
            it.remove();
            log.info("remove brokerAddr[{}, {}] from brokerAddrTable, because channel destroyed",
                brokerId, brokerAddr);
            break;
        }
    }
	//如果當前BrokerData中的Broker串列為空
    if (brokerData.getBrokerAddrs().isEmpty()) {
        removeBrokerName = true;
        //從BrokerAddrTable移除該BrokerData
        itBrokerAddrTable.remove();
        log.info("remove brokerName[{}] from brokerAddrTable, because channel destroyed",
            brokerData.getBrokerName());
    }
}

//維護clusterAddrTable
if (brokerNameFound != null && removeBrokerName) {
    Iterator<Entry<String, Set<String>>> it = this.clusterAddrTable.entrySet().iterator();
    //遍歷clusterAddrTable
    while (it.hasNext()) {
        Entry<String, Set<String>> entry = it.next();
        String clusterName = entry.getKey();
        Set<String> brokerNames = entry.getValue();
        //根據brokerName洗掉cluster集群中的broker并回傳是否洗掉成功
        boolean removed = brokerNames.remove(brokerNameFound);
        if (removed) {
            log.info("remove brokerName[{}], clusterName[{}] from clusterAddrTable, because channel destroyed",
                brokerNameFound, clusterName);

            //如果cluster已經不包含任何broker則移除該集群
            if (brokerNames.isEmpty()) {
                log.info("remove the clusterName[{}] from clusterAddrTable, because channel destroyed and no broker in this cluster",
                    clusterName);
                it.remove();
            }
            break;
        }
    }
}

//維護TopicQueueTable
if (removeBrokerName) {
    Iterator<Entry<String, List<QueueData>>> itTopicQueueTable =
        this.topicQueueTable.entrySet().iterator();
    //遍歷TopicQueueTable
    while (itTopicQueueTable.hasNext()) {
        Entry<String, List<QueueData>> entry = itTopicQueueTable.next();
        //主題
        String topic = entry.getKey();
        //主題對應的Broker資訊
        List<QueueData> queueDataList = entry.getValue();

        Iterator<QueueData> itQueueData = queueDataList.iterator();
        //遍歷Broker
        while (itQueueData.hasNext()) {
            QueueData queueData = itQueueData.next();
            //通過brokerNameFound在queueData中查找對應的Broker資訊
            if (queueData.getBrokerName().equals(brokerNameFound)) {
                //移除該Broker
                itQueueData.remove();
                log.info("remove topic[{} {}], from topicQueueTable, because channel destroyed",
                    topic, queueData);
            }
        }

        //如果當前主題已經沒有任何Broker，則移除該主題Topic
        if (queueDataList.isEmpty()) {
            itTopicQueueTable.remove();
            log.info("remove topic[{}] all queue, from topicQueueTable, because channel destroyed",
                topic);
        }
    }
}

//釋放寫鎖
finally {
    this.lock.writeLock().unlock();
}
3.3.2Broker正常關閉

在這里插入圖片描述

關閉入口-BrokerController

//BrokerController#shutdown
this.unregisterBrokerAll();

//BrokerController#unregisterBrokerAll
this.brokerOuterAPI.unregisterBrokerAll(
    this.brokerConfig.getBrokerClusterName(),
    this.getBrokerAddr(),
    this.brokerConfig.getBrokerName(),
    this.brokerConfig.getBrokerId());

BrokerOuterAPI#unregisterBrokerAll

//獲取NameServerAddress串列
List<String> nameServerAddressList = this.remotingClient.getNameServerAddressList();
if (nameServerAddressList != null) {
    //遍歷NameServer
    for (String namesrvAddr : nameServerAddressList) {
        try {
            //注銷指定Broker
            this.unregisterBroker(namesrvAddr, clusterName, brokerAddr, brokerName, brokerId);
            log.info("unregisterBroker OK, NamesrvAddr: {}", namesrvAddr);
        } catch (Exception e) {
            log.warn("unregisterBroker Exception, {}", namesrvAddr, e);
        }
    }
}

BrokerOuterAPI#unregisterBroker

//封裝注銷Broker請求頭
UnRegisterBrokerRequestHeader requestHeader = new UnRegisterBrokerRequestHeader();
requestHeader.setBrokerAddr(brokerAddr);
requestHeader.setBrokerId(brokerId);
requestHeader.setBrokerName(brokerName);
requestHeader.setClusterName(clusterName);
//封裝注銷請求
RemotingCommand request = RemotingCommand.createRequestCommand(RequestCode.UNREGISTER_BROKER, requestHeader);
//遠程呼叫并發送請求-回傳回應結果
RemotingCommand response = this.remotingClient.invokeSync(namesrvAddr, request, 3000);
assert response != null;
switch (response.getCode()) {
    case ResponseCode.SUCCESS: {
        return;
    }
    default:
        break;
}

throw new MQBrokerException(response.getCode(), response.getRemark(), brokerAddr);

忽略Netty遠程呼叫程序

DefaultRequestProcess#processRequest

//根據請求狀態碼-進行不同的處理
switch (request.getCode()) {
	case RequestCode.UNREGISTER_BROKER:
        return this.unregisterBroker(ctx, request);
}

DefaultRequestProcess#unregisterBroker

final RemotingCommand response = RemotingCommand.createResponseCommand(null);
//解碼注銷Broker的請求頭
final UnRegisterBrokerRequestHeader requestHeader =
    (UnRegisterBrokerRequestHeader) request.decodeCommandCustomHeader(UnRegisterBrokerRequestHeader.class);
//轉發至RouteInfoManager注銷Broker
this.namesrvController.getRouteInfoManager().unregisterBroker(
    requestHeader.getClusterName(),
    requestHeader.getBrokerAddr(),
    requestHeader.getBrokerName(),
    requestHeader.getBrokerId());

//設定回應狀態碼
response.setCode(ResponseCode.SUCCESS);
response.setRemark(null);
//回傳回應結果
return response;

RouteInfoManager#unregisterBroker

try {
    try {
        //加入寫鎖-保護HashMap執行緒安全
        this.lock.writeLock().lockInterruptibly();
        //由于是從BrokerController遠程呼叫來的請求-故不對BrokerAddr進行檢查-直接進行移除
        //移除brokerLiveTable中的Broker資訊
        BrokerLiveInfo brokerLiveInfo = this.brokerLiveTable.remove(brokerAddr);
        log.info("unregisterBroker, remove from brokerLiveTable {}, {}",
            brokerLiveInfo != null ? "OK" : "Failed",
            brokerAddr
        );

        //維護filterServerTable
        this.filterServerTable.remove(brokerAddr);

        boolean removeBrokerName = false;
        //根據brokername獲取對應的BrokerData資訊
        BrokerData brokerData = this.brokerAddrTable.get(brokerName);
        if (null != brokerData) {
            //洗掉對應Broker資訊
            String addr = brokerData.getBrokerAddrs().remove(brokerId);
            log.info("unregisterBroker, remove addr from brokerAddrTable {}, {}",
                addr != null ? "OK" : "Failed",
                brokerAddr
            );

            //如果當前BrokerData中已經沒有其他Broker
            if (brokerData.getBrokerAddrs().isEmpty()) {
                //從BrokerAddrTable移除相應的Broker
                this.brokerAddrTable.remove(brokerName);
                log.info("unregisterBroker, remove name from brokerAddrTable OK, {}",
                    brokerName
                );

                removeBrokerName = true;
            }
        }

        if (removeBrokerName) {
            //在clusterAddrTable中通過集群名稱獲取對應的Broker集合
            Set<String> nameSet = this.clusterAddrTable.get(clusterName);
            if (nameSet != null) {
                //移除該集合中的Broker
                boolean removed = nameSet.remove(brokerName);
                log.info("unregisterBroker, remove name from clusterAddrTable {}, {}",
                    removed ? "OK" : "Failed",
                    brokerName);

                //如果該集群中的Broker集合為空-移除該集群
                if (nameSet.isEmpty()) {
                    this.clusterAddrTable.remove(clusterName);
                    log.info("unregisterBroker, remove cluster from clusterAddrTable {}",
                        clusterName
                    );
                }
            }
            //移除該Broker下的所有主題Topic
            this.removeTopicByBrokerName(brokerName);
        }
    } finally {
        //釋放寫鎖
        this.lock.writeLock().unlock();
    }
} catch (Exception e) {
    log.error("unregisterBroker Exception", e);
}

3.4路由發現

RocketMQ路由發現是非實時的，當Topic路由出現變化后，NameServer不會主動推送給客戶端，而是由客戶端定時拉取主題最新的路由，

DefaultRequestProcessor#processRequest

switch (request.getCode()) {
    case RequestCode.GET_ROUTEINFO_BY_TOPIC:
         return this.getRouteInfoByTopic(ctx, request);
}

DefaultRequestProcessor#getRouteInfoByTopic

//遠程呼叫回傳的回應結果
final RemotingCommand response = RemotingCommand.createResponseCommand(null);
//決議獲取路由資訊的請求頭
final GetRouteInfoRequestHeader requestHeader =
    (GetRouteInfoRequestHeader) request.decodeCommandCustomHeader(GetRouteInfoRequestHeader.class);
//呼叫RouteInfoManager中的方法,從路由表topicQueueTable、brokerAddrTable、filterServerTable中
//分別填充TopicRouteData的List<QueueData>、List<BrokerData>、filterServer
TopicRouteData topicRouteData = this.namesrvController.getRouteInfoManager().pickupTopicRouteData(requestHeader.getTopic());

//如果找到主題對應你的路由資訊并且該主題為順序訊息
//則從NameServer KVConfig中獲取關于順序訊息相關的配置填充路由資訊
if (topicRouteData != null) {
    if (this.namesrvController.getNamesrvConfig().isOrderMessageEnable()) {
        String orderTopicConf =
            this.namesrvController.getKvConfigManager().getKVConfig(NamesrvUtil.NAMESPACE_ORDER_TOPIC_CONFIG,
                requestHeader.getTopic());
        topicRouteData.setOrderTopicConf(orderTopicConf);
    }

    byte[] content = topicRouteData.encode();
    //填充回應體和狀態碼
    response.setBody(content);
    response.setCode(ResponseCode.SUCCESS);
    response.setRemark(null);
    return response;
}
//設定回應碼-主題不存在
response.setCode(ResponseCode.TOPIC_NOT_EXIST);
response.setRemark("No topic route info in name server for the topic: " + requestHeader.getTopic()
    + FAQUrl.suggestTodo(FAQUrl.APPLY_TOPIC_URL));
return response;

RouteInfoManager#pickupTopicRouteData

//創建主題路由資訊物件
TopicRouteData topicRouteData = new TopicRouteData();
//是否找到對應佇列的標識
boolean foundQueueData = false;
//是否找到對應Broker的標識
boolean foundBrokerData = false;
Set<String> brokerNameSet = new HashSet<String>();
List<BrokerData> brokerDataList = new LinkedList<BrokerData>();
topicRouteData.setBrokerDatas(brokerDataList);

HashMap<String, List<String>> filterServerMap = new HashMap<String, List<String>>();
topicRouteData.setFilterServerTable(filterServerMap);

try {
    try {
        //加入讀鎖
        this.lock.readLock().lockInterruptibly();
        //從topicQueueTable中通過主題topic查找Broker串列
        List<QueueData> queueDataList = this.topicQueueTable.get(topic);
        if (queueDataList != null) {
            //填充Broker資訊到topicRouteData.QueueDatas
            topicRouteData.setQueueDatas(queueDataList);
            foundQueueData = true;

            Iterator<QueueData> it = queueDataList.iterator();
            while (it.hasNext()) {
                QueueData qd = it.next();
                brokerNameSet.add(qd.getBrokerName());
            }

            //遍歷Broker集合
            for (String brokerName : brokerNameSet) {
                //從brokerAddrTable中通過BrokerName進行查找
                BrokerData brokerData = this.brokerAddrTable.get(brokerName);
                if (null != brokerData) {
                    BrokerData brokerDataClone = new BrokerData(brokerData.getCluster(), brokerData.getBrokerName(), (HashMap<Long, String>) brokerData.getBrokerAddrs().clone());
                    //填充BrokerData資訊到brokerDatas
                    brokerDataList.add(brokerDataClone);
                    foundBrokerData = true;
                    for (final String brokerAddr : brokerDataClone.getBrokerAddrs().values()) {
                        List<String> filterServerList = this.filterServerTable.get(brokerAddr);
                        filterServerMap.put(brokerAddr, filterServerList);
                    }
                }
            }
        }
    } finally {
        //釋放讀鎖
        this.lock.readLock().unlock();
    }
} catch (Exception e) {
    log.error("pickupTopicRouteData Exception", e);
}

log.debug("pickupTopicRouteData {} {}", topic, topicRouteData);

if (foundBrokerData && foundQueueData) {
    return topicRouteData;
}
return null;

3.5總結

在這里插入圖片描述

  • 路由注冊：Broker啟動之后會將自己的資訊注冊到NameServer，NameServer收到Broker心跳包之后會更新BrokerLiveTable中對應的Broker的相關資訊，特別記錄lastUpdateTimestamp，
  • 心跳機制：Broker會每隔30s向NameServer發送心跳包，告訴NameServer自己的運行狀態良好，
  • 路由發現：NameServer中的主題Topic資訊更新之后，NameServer并不會實時將資料推送給訂閱方Producer，而需要Producer自行通過Topic來查詢路由資訊，
  • 路由洗掉：
    • Broker例外宕機：NameServer每隔10s掃描BrokerLiveTable，檢查表中各個Broker最新的發送心跳包時間，如果這個時間與當前系統時間差超過120s，則該Broker會被視作已掉線，NameServer會將這個Broker從表中洗掉，并且更新各個表中與該Broker有關的所有資訊，
    • Broker正常下線：NameServer接受到BrokerController發送來的UNREGISTER_BROKER請求之后，會執行上述步驟，對路由資訊進行更新，

以上，

本文僅作為個人學習使用，如有不足或者錯誤請指正！

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/356935.html

標籤：其他

上一篇：Dubbo（使用注冊中心）

下一篇：Flink運行架構及相關命令

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 網閘典型架構簡述

    網閘架構一般分為兩種：三主機的三系統架構網閘和雙主機的2+1架構網閘。 三主機架構分別為內端機、外端機和仲裁機。三機無論從軟體和硬體上均各自獨立。首先從硬體上來看，三機都用各自獨立的主板、記憶體及存盤設備。從軟體上來看，三機有各自獨立的作業系統。這樣能達到完全的三機獨立。對于“2+1”系統，“2”分為 ......

    uj5u.com 2020-09-10 02:00:44 more
  • 如何從xshell上傳檔案到centos linux虛擬機里

    如何從xshell上傳檔案到centos linux虛擬機里及：虛擬機CentOs下執行 yum -y install lrzsz命令，出現錯誤：鏡像無法找到軟體包 前言 一、安裝lrzsz步驟 二、上傳檔案 三、遇到的問題及解決方案 總結 前言 提示：其實很簡單，往虛擬機上安裝一個上傳檔案的工具 ......

    uj5u.com 2020-09-10 02:00:47 more
  • 一、SQLMAP入門

    一、SQLMAP入門 1、判斷是否存在注入 sqlmap.py -u 網址/id=1 id=1不可缺少。當注入點后面的引數大于兩個時。需要加雙引號， sqlmap.py -u "網址/id=1&uid=1" 2、判斷文本中的請求是否存在注入 從文本中加載http請求，SQLMAP可以從一個文本檔案中 ......

    uj5u.com 2020-09-10 02:00:50 more
  • Metasploit 簡單使用教程

    metasploit 簡單使用教程 浩先生， 2020-08-28 16:18:25 分類專欄： kail 網路安全 linux 文章標簽： linux資訊安全 編輯 著作權 metasploit 使用教程 前言 一、Metasploit是什么？ 二、準備作業 三、具體步驟 前言 Msfconsole ......

    uj5u.com 2020-09-10 02:00:53 more
  • 游戲逆向之驅動層與用戶層通訊

    驅動層代碼： #pragma once #include <ntifs.h> #define add_code CTL_CODE(FILE_DEVICE_UNKNOWN,0x800,METHOD_BUFFERED,FILE_ANY_ACCESS) /* 更多游戲逆向視頻www.yxfzedu.com ......

    uj5u.com 2020-09-10 02:00:56 more
  • 北斗電力時鐘（北斗授時服務器）讓網路資料更精準

    北斗電力時鐘（北斗授時服務器）讓網路資料更精準 北斗電力時鐘（北斗授時服務器）讓網路資料更精準 京準電子科技官微——ahjzsz 近幾年，資訊技術的得了快速發展，互聯網在逐漸普及，其在人們生活和生產中都得到了廣泛應用，并且取得了不錯的應用效果。計算機網路資訊在電力系統中的應用，一方面使電力系統的運行 ......

    uj5u.com 2020-09-10 02:01:03 more
  • 【CTF】CTFHub 技能樹 彩蛋 writeup

    ?碎碎念 CTFHub：https://www.ctfhub.com/ 筆者入門CTF時時剛開始刷的是bugku的舊平臺，后來才有了CTFHub。 感覺不論是網頁UI設計，還是題目質量，賽事跟蹤，工具軟體都做得很不錯。 而且因為獨到的金幣制度的確讓人有一種想去刷題賺金幣的感覺。 個人還是非常喜歡這個 ......

    uj5u.com 2020-09-10 02:04:05 more
  • 02windows基礎操作

    我學到了一下幾點 Windows系統目錄結構與滲透的作用 常見Windows的服務詳解 Windows埠詳解 常用的Windows注冊表詳解 hacker DOS命令詳解（net user / type /md /rd/ dir /cd /net use copy、批處理 等） 利用dos命令制作 ......

    uj5u.com 2020-09-10 02:04:18 more
  • 03.Linux基礎操作

    我學到了以下幾點 01Linux系統介紹02系統安裝，密碼啊破解03Linux常用命令04LAMP 01LINUX windows： win03 8 12 16 19 配置不繁瑣 Linux：redhat,centos(紅帽社區版)，Ubuntu server,suse unix:金融機構，證券，銀 ......

    uj5u.com 2020-09-10 02:04:30 more
  • 05HTML

    01HTML介紹 02頭部標簽講解03基礎標簽講解04表單標簽講解 HTML前段語言 js1.了解代碼2.根據代碼 懂得挖掘漏洞 （POST注入/XSS漏洞上傳）3.黑帽seo 白帽seo 客戶網站被黑帽植入劫持代碼如何處理4.熟悉html表單 <html><head><title>TDK標題，描述 ......

    uj5u.com 2020-09-10 02:04:36 more
最新发布
  • 2023年最新微信小程式抓包教程

    01 開門見山 隔一個月發一篇文章，不過分。 首先回顧一下《微信系結手機號資料庫被脫庫事件》，我也是第一時間得知了這個訊息，然后跟蹤了整件事情的經過。下面是這起事件的相關截圖以及近日流出的一萬條資料樣本： 個人認為這件事也沒什么，還不如關注一下之前45億快遞資料查詢渠道疑似在近日復活的訊息。 訊息是 ......

    uj5u.com 2023-04-20 08:48:24 more
  • web3 產品介紹：metamask 錢包 使用最多的瀏覽器插件錢包

    Metamask錢包是一種基于區塊鏈技術的數字貨幣錢包，它允許用戶在安全、便捷的環境下管理自己的加密資產。Metamask錢包是以太坊生態系統中最流行的錢包之一，它具有易于使用、安全性高和功能強大等優點。 本文將詳細介紹Metamask錢包的功能和使用方法。 一、 Metamask錢包的功能 數字資 ......

    uj5u.com 2023-04-20 08:47:46 more
  • vulnhub_Earth

    前言 靶機地址->>>vulnhub_Earth 攻擊機ip：192.168.20.121 靶機ip：192.168.20.122 參考文章 https://www.cnblogs.com/Jing-X/archive/2022/04/03/16097695.html https://www.cnb ......

    uj5u.com 2023-04-20 07:46:20 more
  • 從4k到42k，軟體測驗工程師的漲薪史，給我看哭了

    清明節一過，盲猜大家已經無心上班，在數著日子準備過五一，但一想到銀行卡里的余額……瞬間心情就不美麗了。最近，2023年高校畢業生就業調查顯示，本科畢業月平均起薪為5825元。調查一出，便有很多同學表示自己又被平均了。看著這一資料，不免讓人想到前不久中國青年報的一項調查：近六成大學生認為畢業10年內會 ......

    uj5u.com 2023-04-20 07:44:00 more
  • 最新版本 Stable Diffusion 開源 AI 繪畫工具之中文自動提詞篇

    🎈 標簽生成器 由于輸入正向提示詞 prompt 和反向提示詞 negative prompt 都是使用英文，所以對學習母語的我們非常不友好 使用網址：https://tinygeeker.github.io/p/ai-prompt-generator 這個網址是為了讓大家在使用 AI 繪畫的時候 ......

    uj5u.com 2023-04-20 07:43:36 more
  • 漫談前端自動化測驗演進之路及測驗工具分析

    隨著前端技術的不斷發展和應用程式的日益復雜，前端自動化測驗也在不斷演進。隨著 Web 應用程式變得越來越復雜，自動化測驗的需求也越來越高。如今，自動化測驗已經成為 Web 應用程式開發程序中不可或缺的一部分，它們可以幫助開發人員更快地發現和修復錯誤，提高應用程式的性能和可靠性。 ......

    uj5u.com 2023-04-20 07:43:16 more
  • CANN開發實踐：4個DVPP記憶體問題的典型案例解讀

    摘要：由于DVPP媒體資料處理功能對存放輸入、輸出資料的記憶體有更高的要求（例如，記憶體首地址128位元組對齊），因此需呼叫專用的記憶體申請介面，那么本期就分享幾個關于DVPP記憶體問題的典型案例，并給出原因分析及解決方法。 本文分享自華為云社區《FAQ_DVPP記憶體問題案例》，作者：昇騰CANN。 DVPP ......

    uj5u.com 2023-04-20 07:43:03 more
  • msf學習

    msf學習 以kali自帶的msf為例 一、msf核心模塊與功能 msf模塊都放在/usr/share/metasploit-framework/modules目錄下 1、auxiliary 輔助模塊，輔助滲透（埠掃描、登錄密碼爆破、漏洞驗證等） 2、encoders 編碼器模塊，主要包含各種編碼 ......

    uj5u.com 2023-04-20 07:42:59 more
  • Halcon軟體安裝與界面簡介

    1. 下載Halcon17版本到到本地 2. 雙擊安裝包后 3. 步驟如下 1.2 Halcon軟體安裝 界面分為四大塊 1. Halcon的五個助手 1) 影像采集助手：與相機連接，設定相機引數，采集影像 2) 標定助手：九點標定或是其它的標定，生成標定檔案及內參外參，可以將像素單位轉換為長度單位 ......

    uj5u.com 2023-04-20 07:42:17 more
  • 在MacOS下使用Unity3D開發游戲

    第一次發博客，先發一下我的游戲開發環境吧。 去年2月份買了一臺MacBookPro2021 M1pro(以下簡稱mbp)，這一年來一直在用mbp開發游戲。我大致分享一下我的開發工具以及使用體驗。 1、Unity 官網鏈接： https://unity.cn/releases 我一般使用的Apple ......

    uj5u.com 2023-04-20 07:40:19 more

Copyright © 2010-2020 有解無憂
